后围内件（面板）

校正代码： 10101911702 10101910702 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注

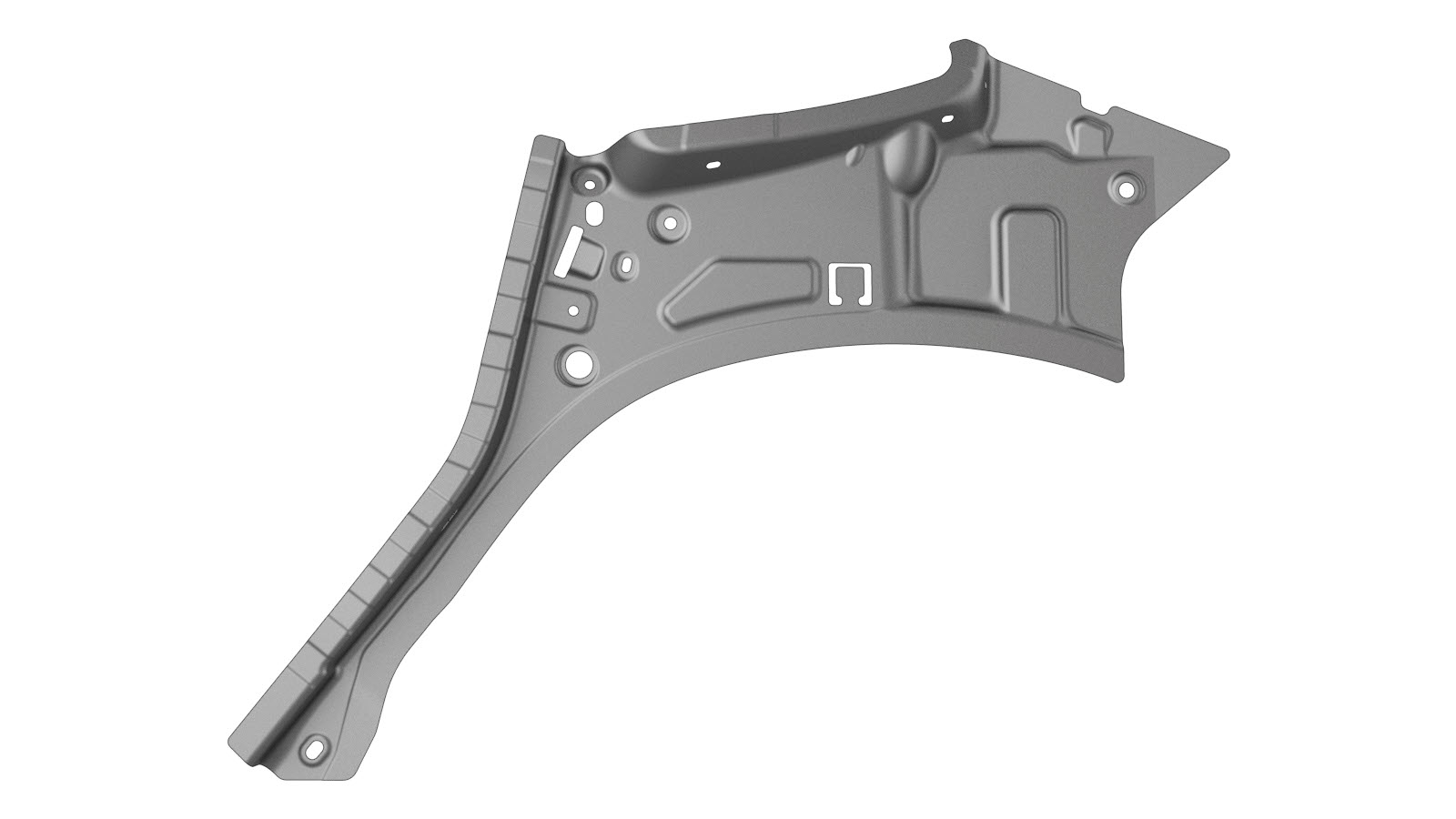

1 M3S REAR QUARTER INNER（后围内板）
12 结构型法兰铆钉
1 流型铆钉 S28

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 保险杠防撞梁 - 后 ((拆卸和更换))。
  2. 拆卸 罩盖 - 门槛条 - 下 - 左侧 ((拆卸和更换))。
  3. 拆卸 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
  4. 拆卸 挡风玻璃 - 后 ((拆卸和更换))。
  5. 拆卸 玻璃总成 - 车身 - 后角窗 - 左侧 ((拆卸和更换))。
  6. 拆卸 靠背泡沫总成 - 第二排座椅 - 右侧 ((拆卸和更换))。
  7. 拆卸 后备箱托盘 (Premium) ((拆卸和更换))。
  8. 拆卸 安全带卷收器 - 第二排座椅（外侧单边） ((拆卸和更换))。
  9. 拆卸 母排 - 充电端口至高压电池 ((拆卸和更换))。
  10. 拆卸 盖板总成 - 充电接口（欧盟）（拆卸和更换）。
  11. 拆卸 反光板总成 - 电气 - 车外灯 - 尾灯 - 右侧 ((拆卸和更换))。
  12. 拆卸 密封条 - 主 - 车身 - 后 - 右侧 ((拆卸和更换))。
  13. 拆卸 线缆套件 - 充电端口 - 三相交流 - IEC ((拆卸和更换))。
  14. 拆卸 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  15. 拆卸 地毯 - 后 - 后备箱 ((拆卸和更换))。

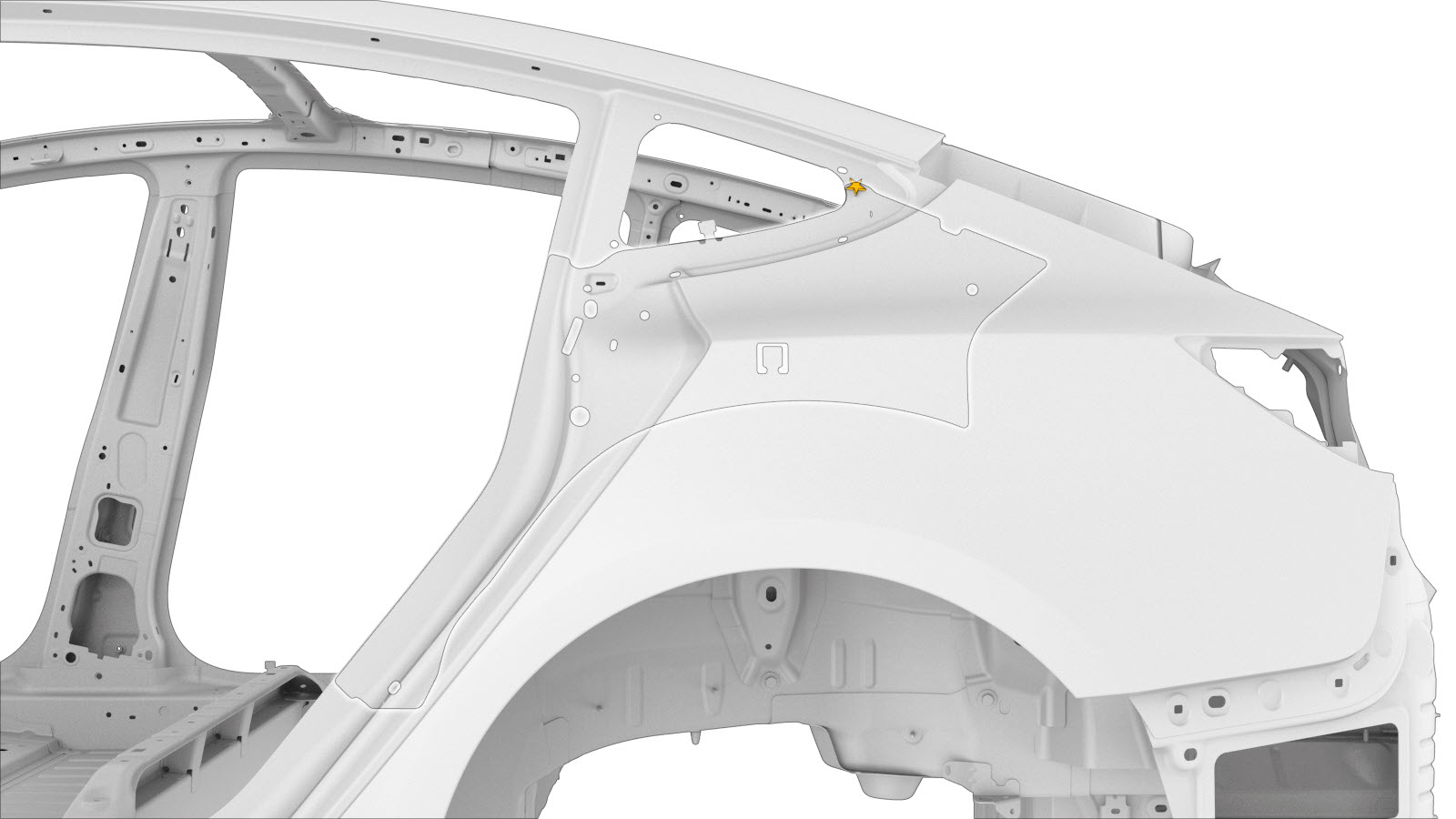

  16. 拆卸后轮拱（整体）。

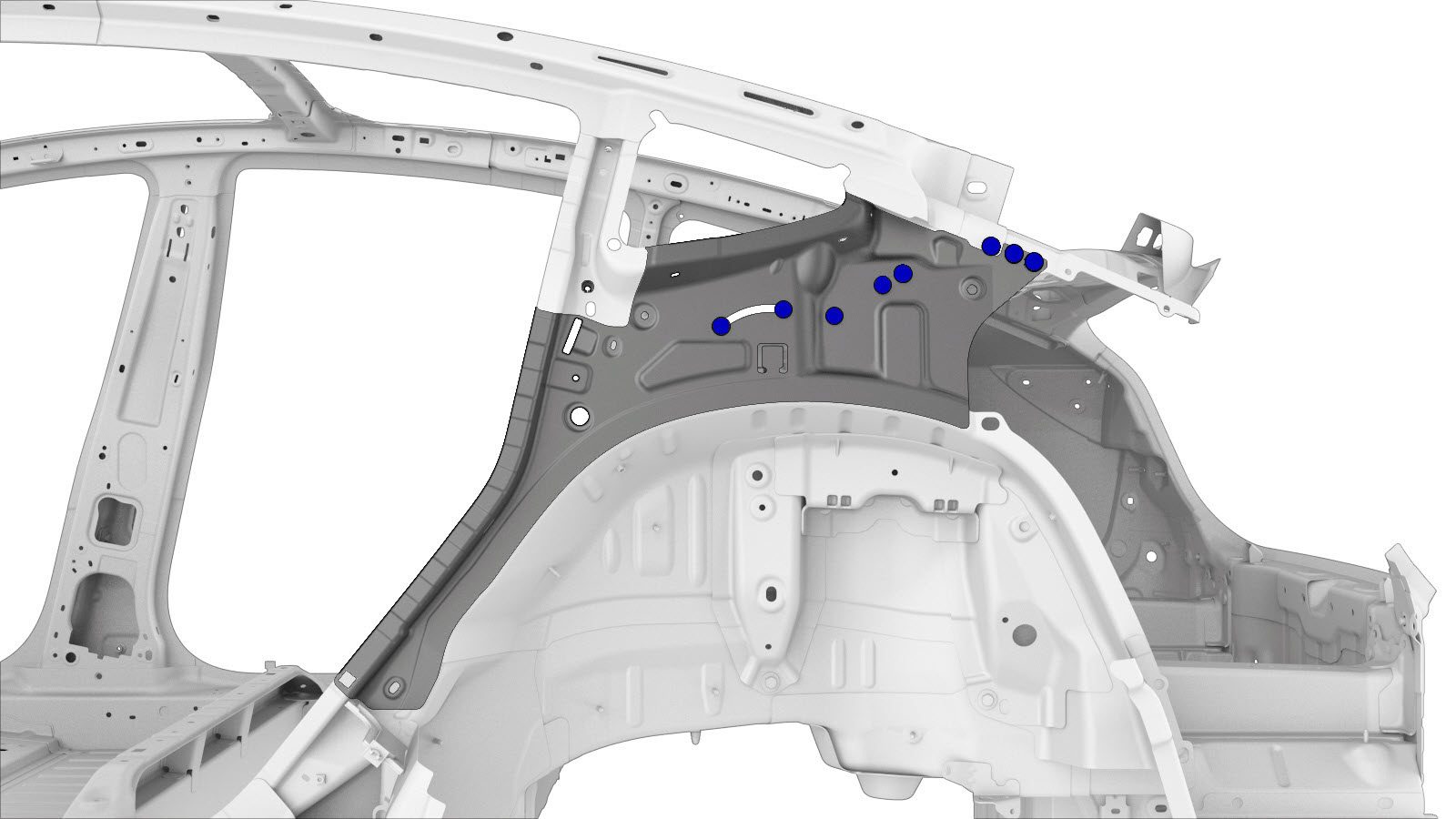

  17. 拆卸原装部件。

    或 原厂点焊焊缝

    或 原厂 SPR

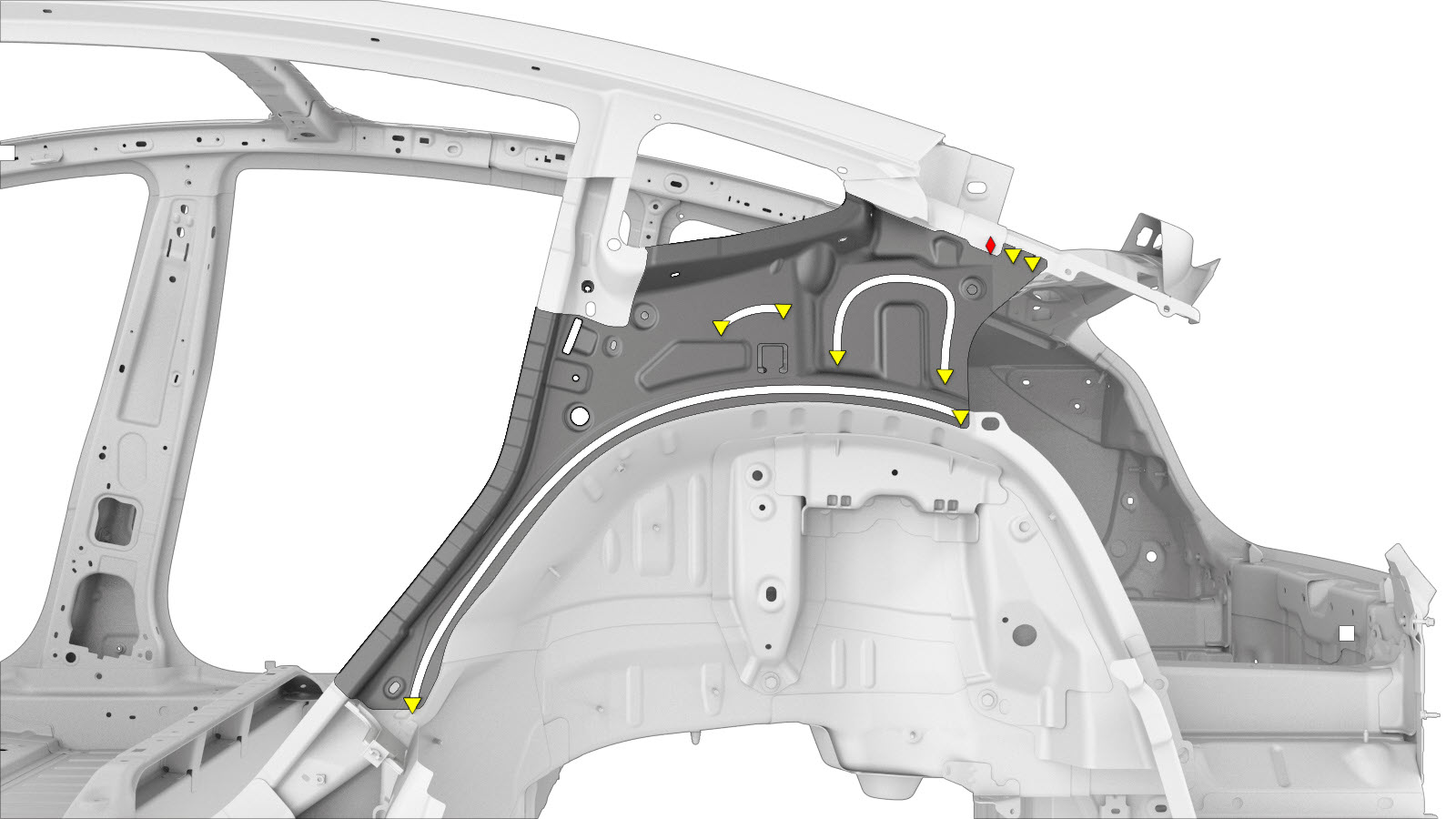

  18. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

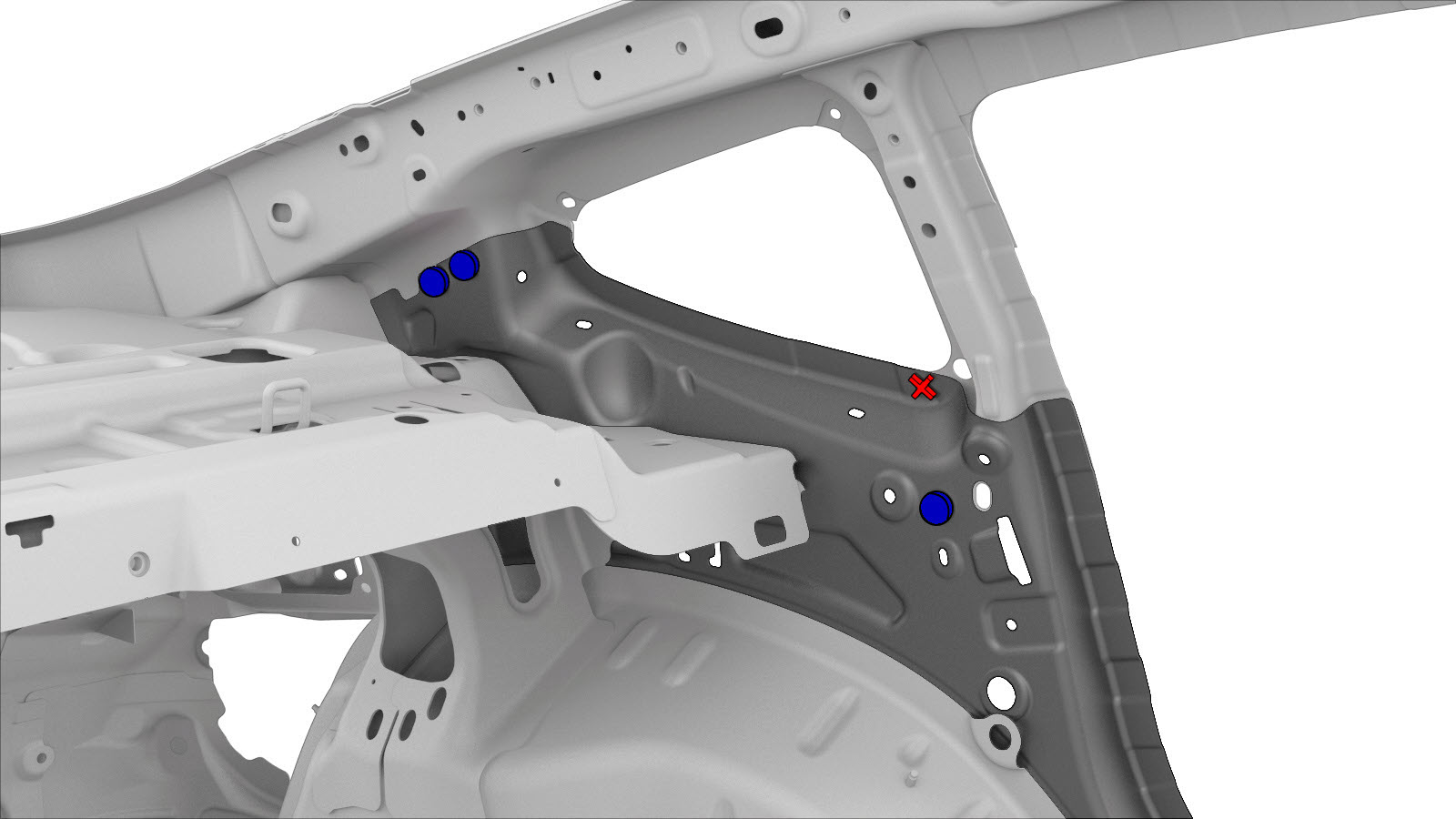

    红色 X 表示此处工厂安装的紧固件未进行更换。仅允许使用结构型粘合剂固定此位置。

    或 结构型法兰铆钉，6.5 毫米

  19. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  20. 安装新部件。
  21. 安装新后轮拱（整体）。

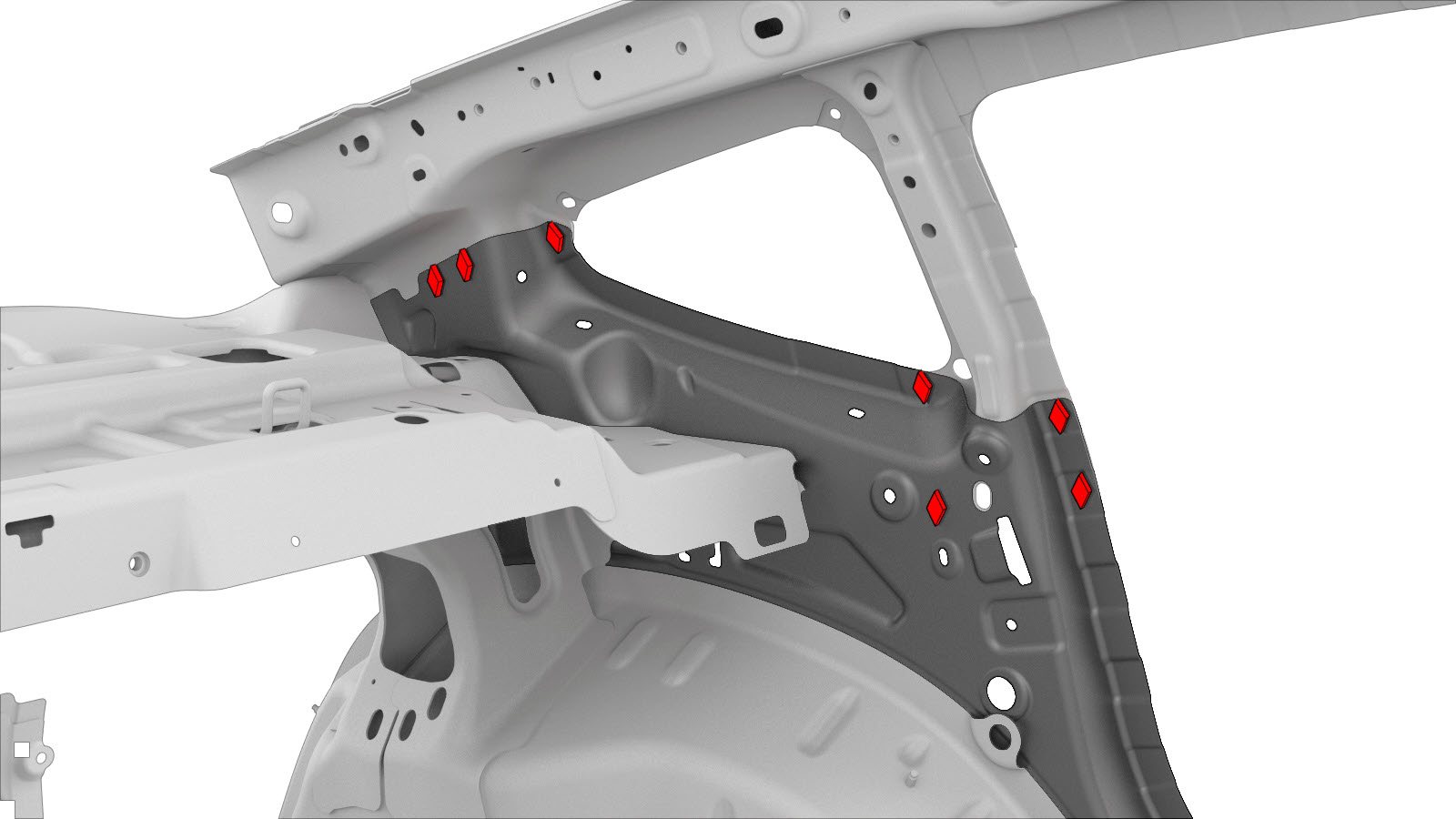

  22. 按指示安装紧固件。

    或 流型铆钉，S28

  23. 执行任何必要的维修后操作。
  24. 安装 地毯 - 后 - 后备箱 ((拆卸和更换))。
  25. 安装 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  26. 安装 线缆套件 - 充电端口 - 三相交流 - IEC ((拆卸和更换))。
  27. 安装 密封条 - 主 - 车身 - 后 - 右侧 ((拆卸和更换))。
  28. 安装 反光板总成 - 电气 - 车外灯 - 尾灯 - 右侧 ((拆卸和更换))。
  29. 安装 盖板总成 - 充电接口（欧盟）（拆卸和更换）。
  30. 安装 母排 - 充电端口至高压电池 ((拆卸和更换))。
  31. 安装 安全带卷收器 - 第二排座椅（外侧单边） ((拆卸和更换))。
  32. 安装 后备箱托盘 (Premium) ((拆卸和更换))。
  33. 安装 靠背泡沫总成 - 第二排座椅 - 右侧 ((拆卸和更换))。
  34. 安装 玻璃总成 - 车身 - 后角窗 - 左侧 ((拆卸和更换))。
  35. 安装 挡风玻璃 - 后 ((拆卸和更换))。
  36. 安装 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
  37. 安装 罩盖 - 门槛条 - 下 - 左侧 ((拆卸和更换))。
  38. 安装 保险杠防撞梁 - 后 ((拆卸和更换))。
