Conjunto lateral da carenagem

Código de correção: 10100128502 10100128602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

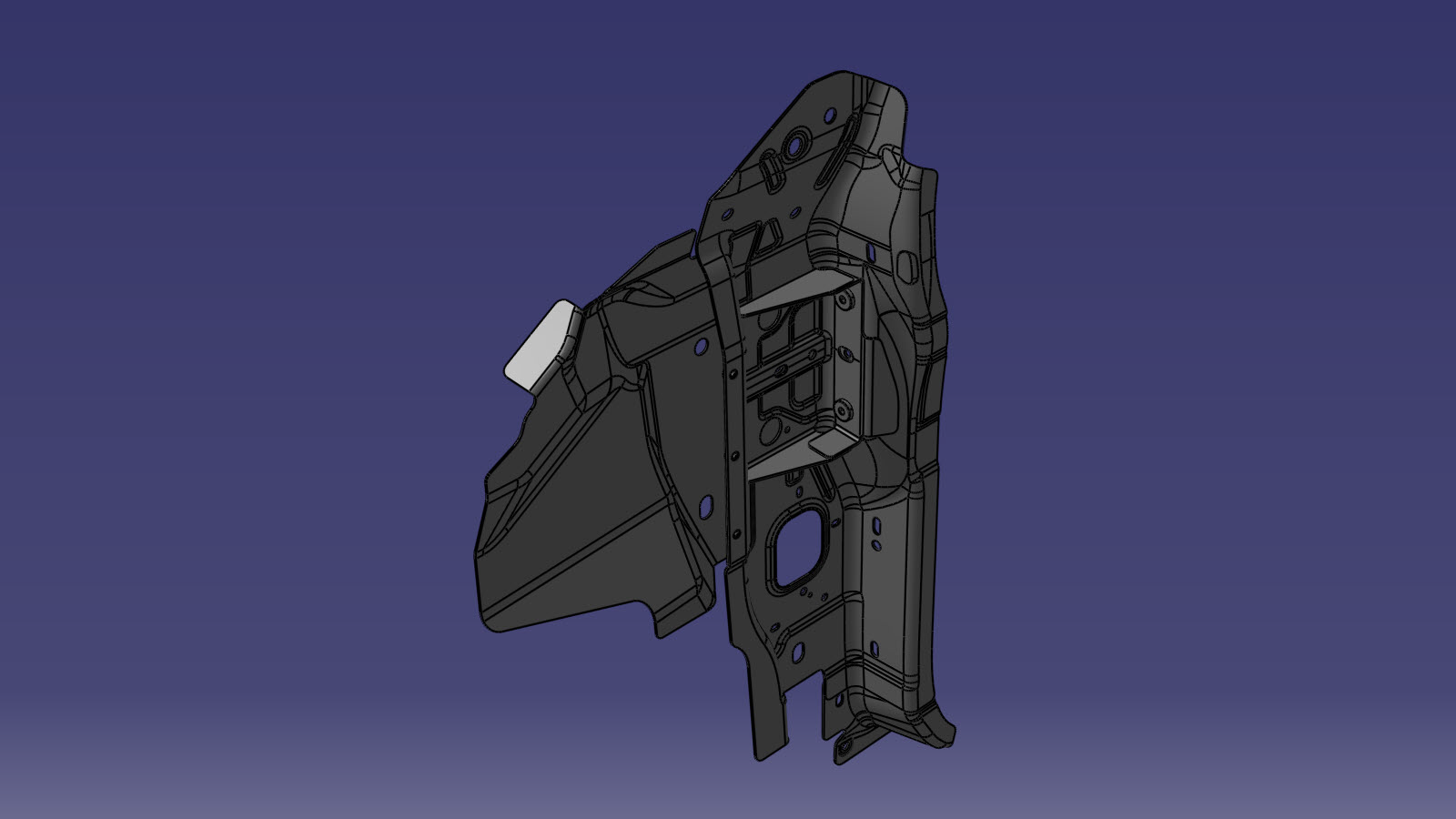

1 MDLX, ASSY, COWL SIDE (Conjunto da parte lateral da carenagem)
9 Rebite de cabeça redonda estrutural, 6,5 mm
16 Rebite estrutural, 6,5 mm, médio
2 SPR, 5x4,5
2 SPR, 5x5

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Parte interior do pilar A.

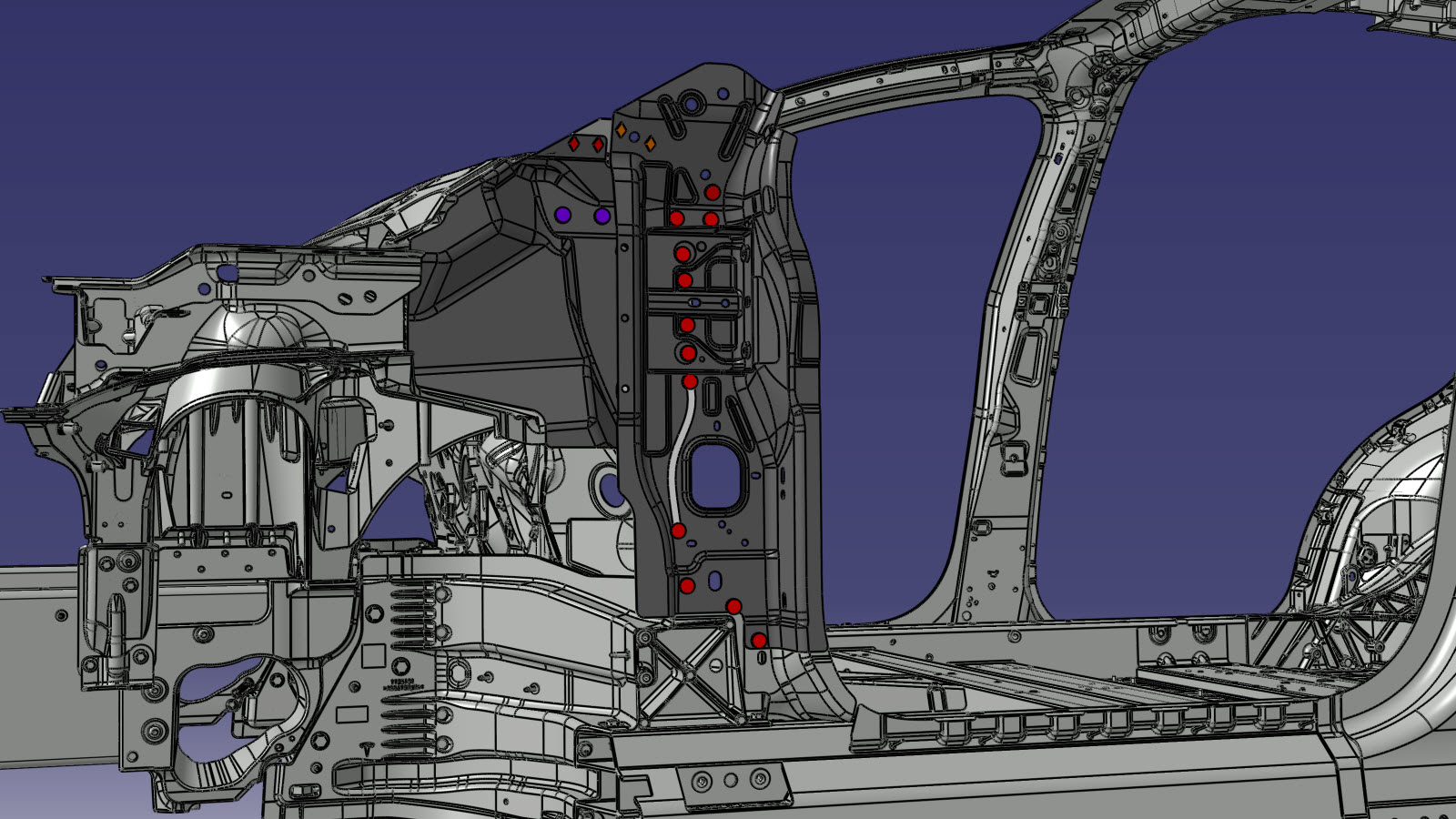

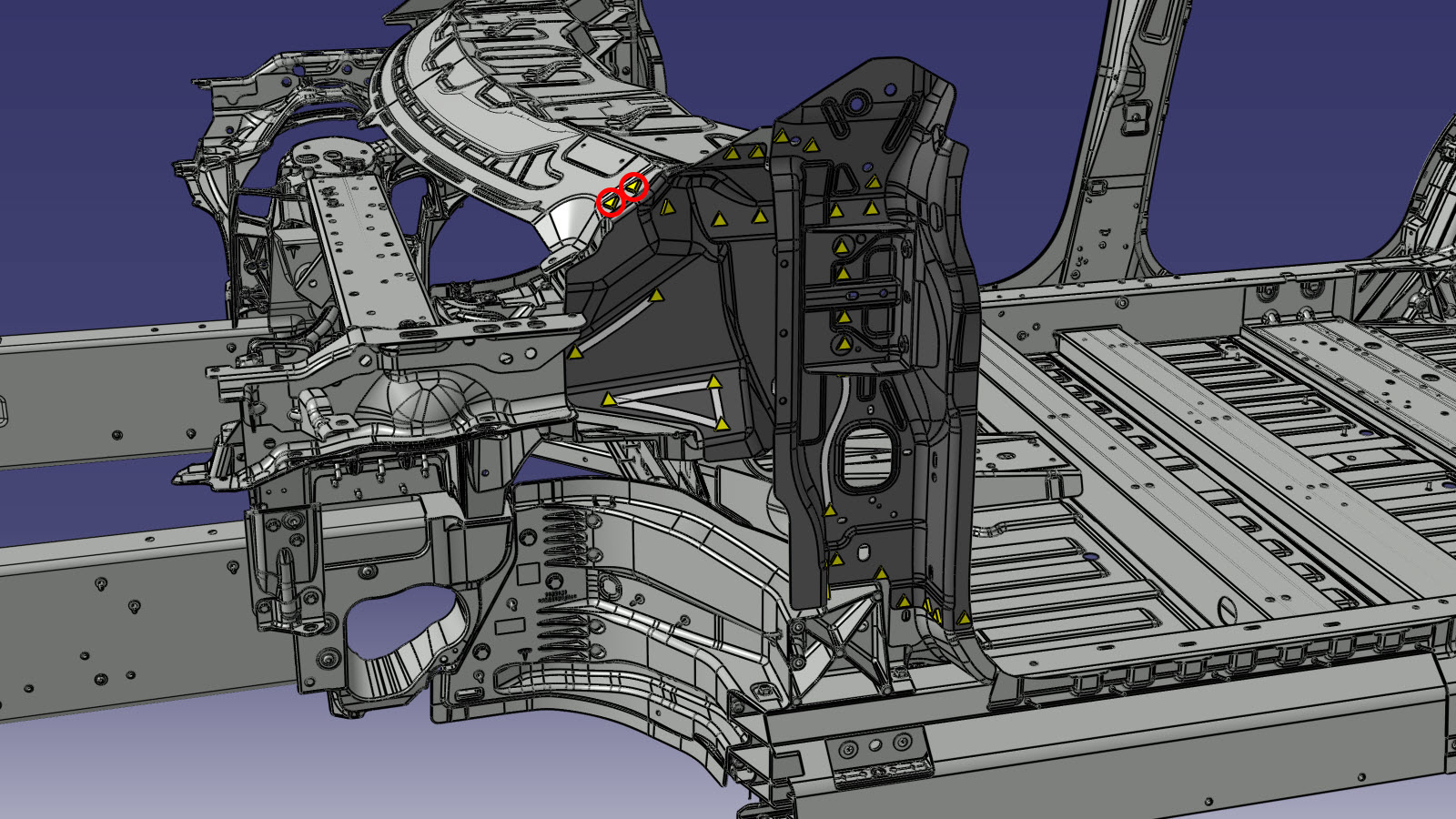

  2. Remova o componente original.
    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

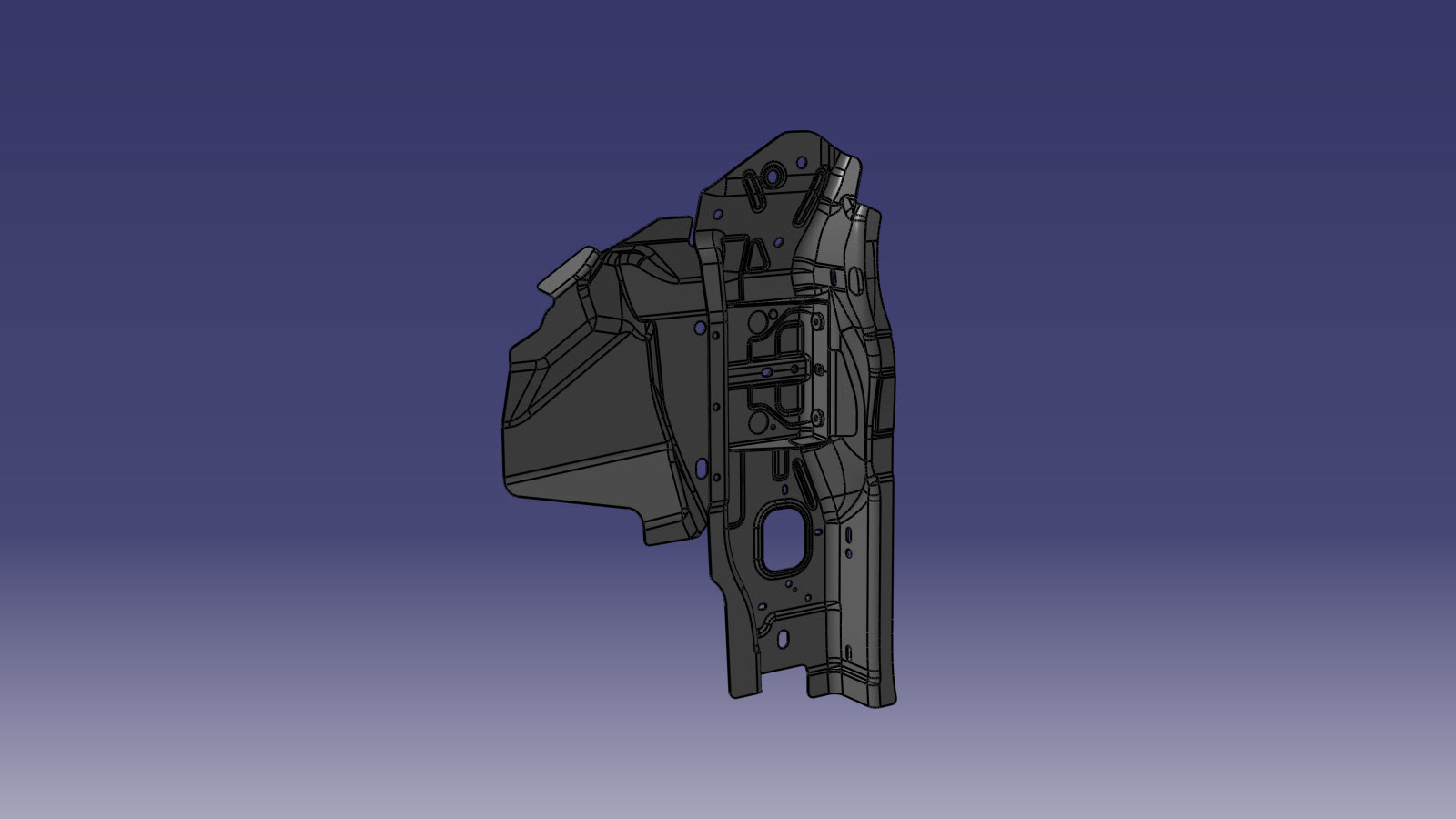

  3. Remova o conector da soleira para a nova peça de assistência do conjunto lateral da carenagem.
  4. Prepare a instalação.

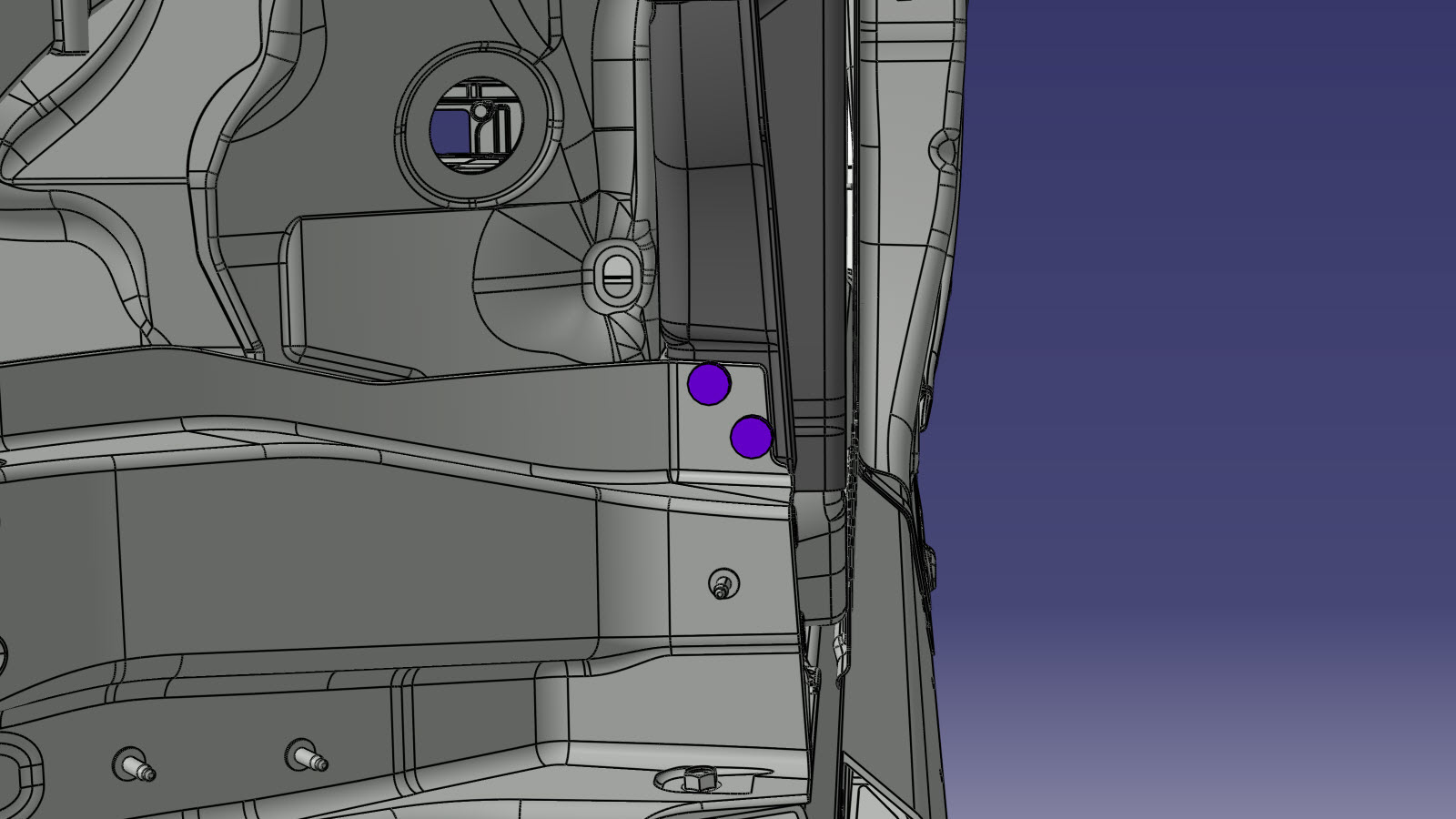

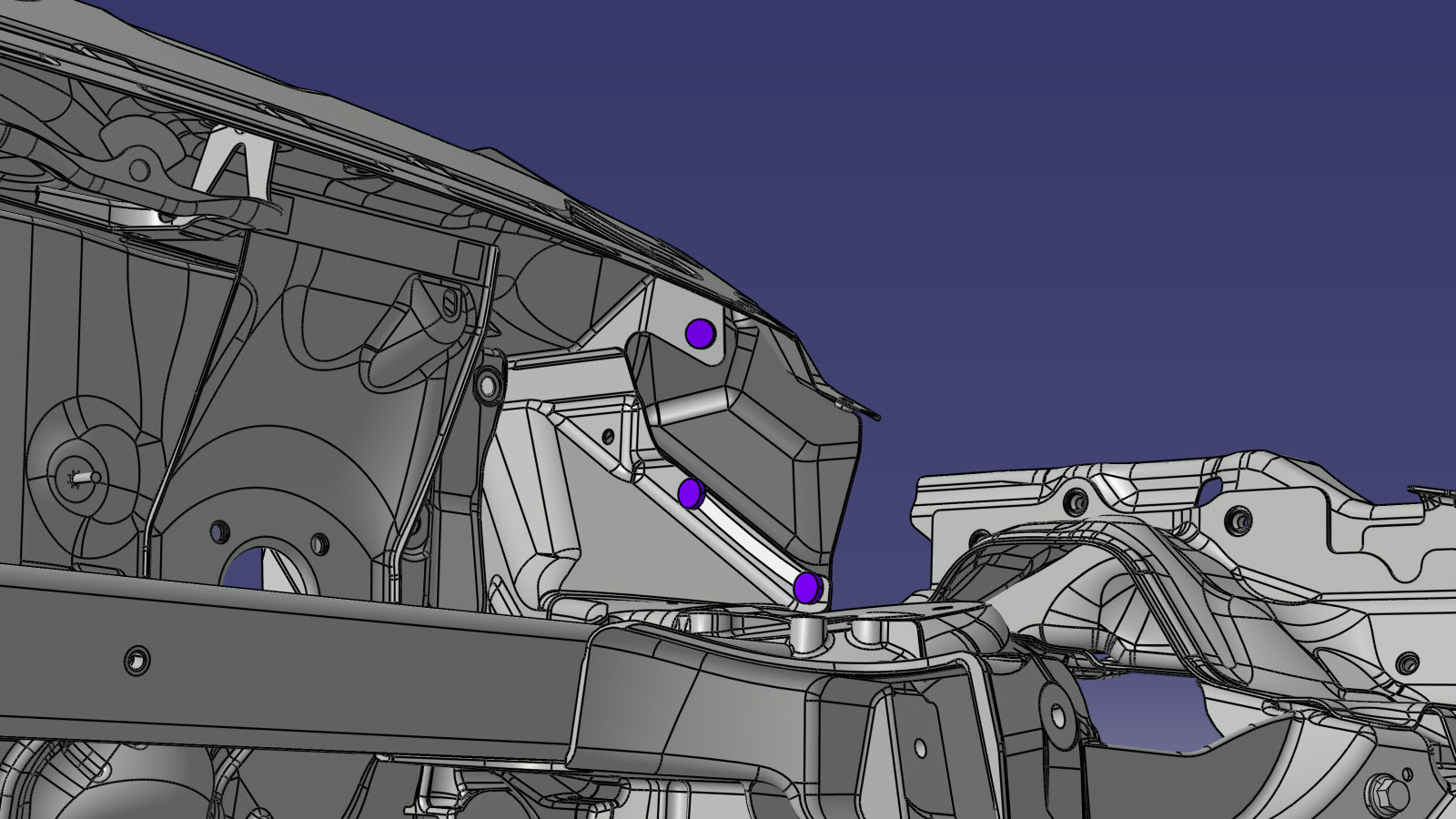

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

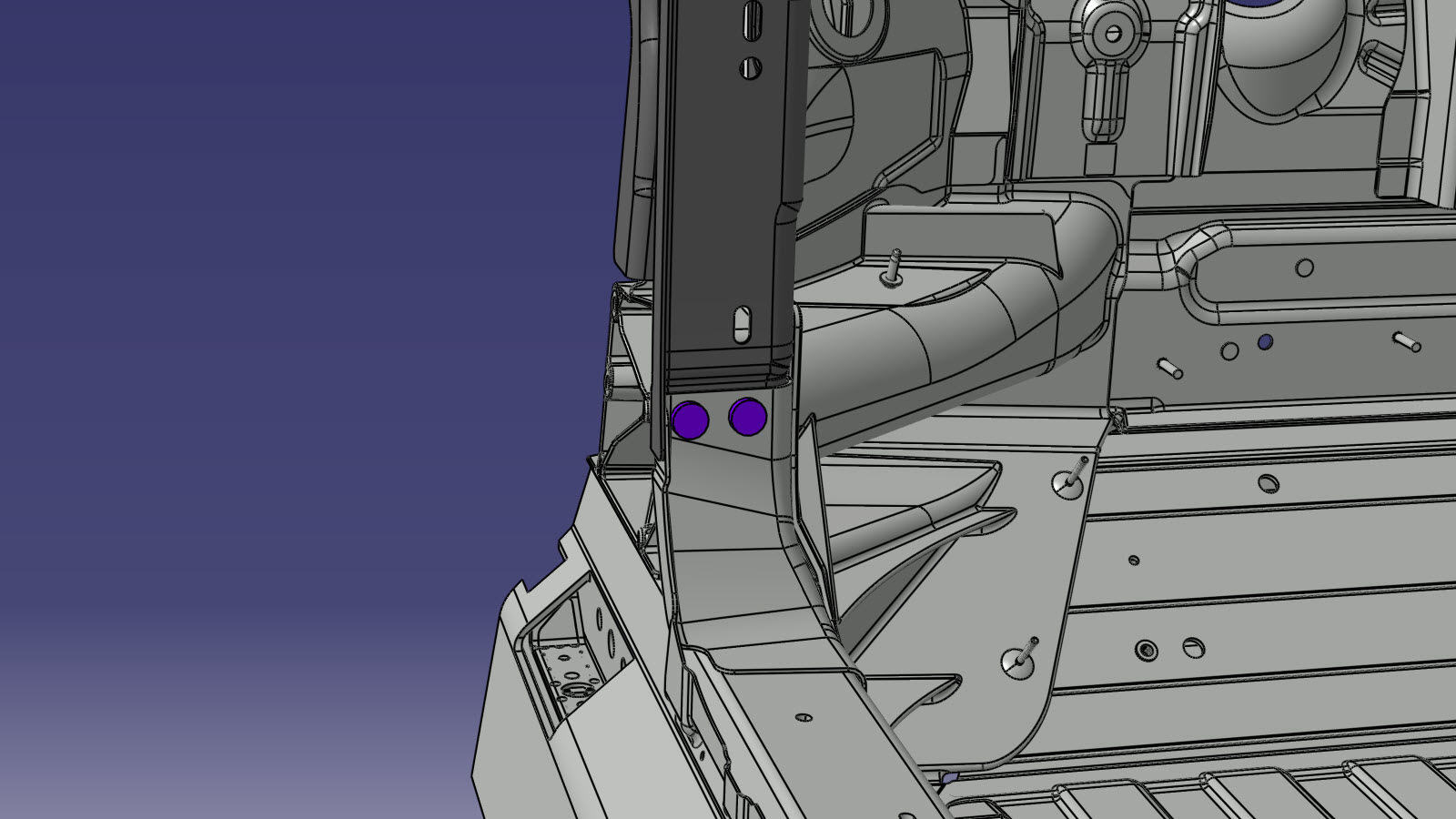

    ou SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Nota
    É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.
    ou SPRs, 5x5
    Informational PurposesAn informational icon, calling your attention
    Nota
    É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.

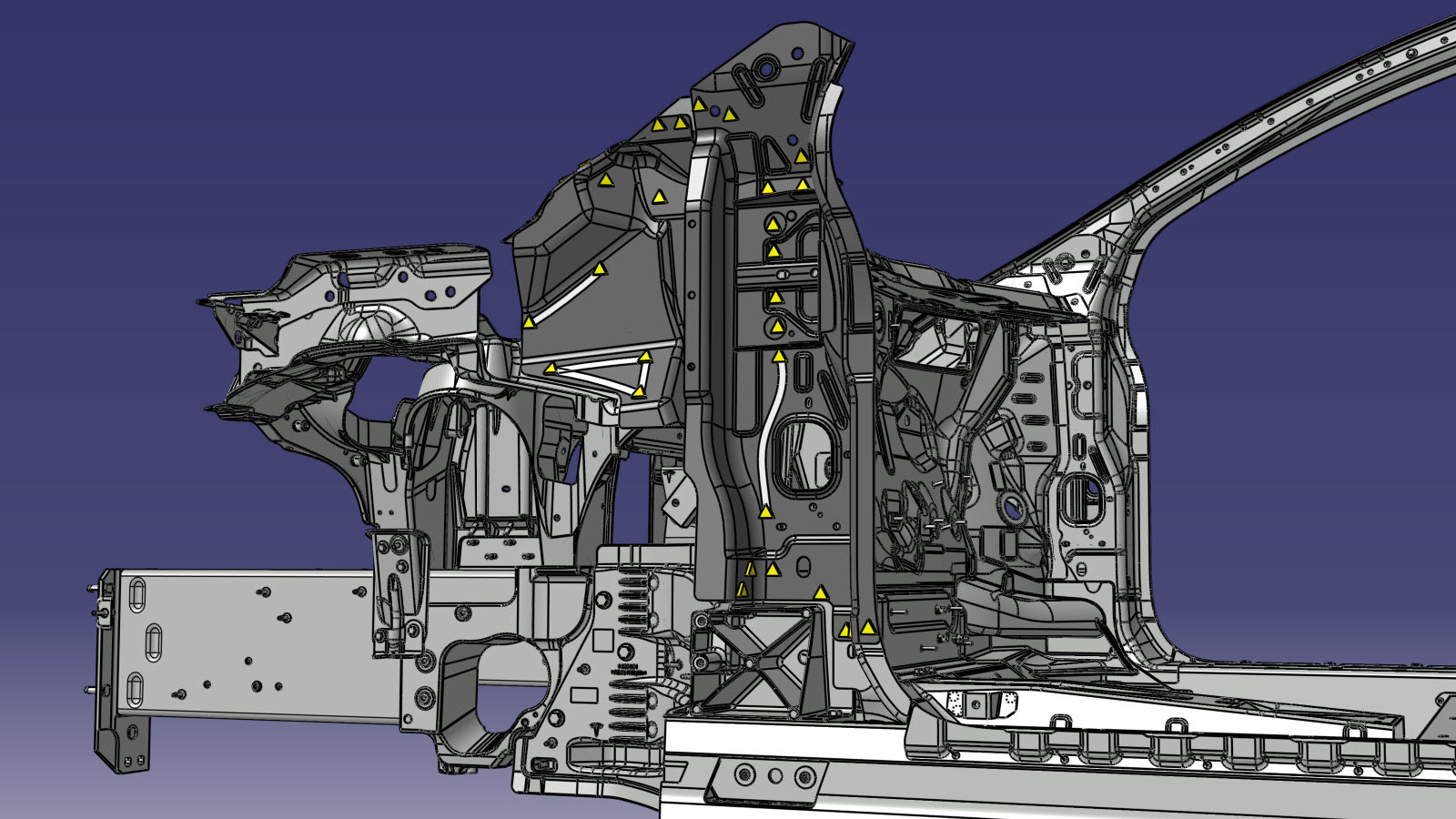

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
  7. Instale o item Parte interior do pilar A.
  8. Realize quaisquer operações pós-reparação necessárias.
