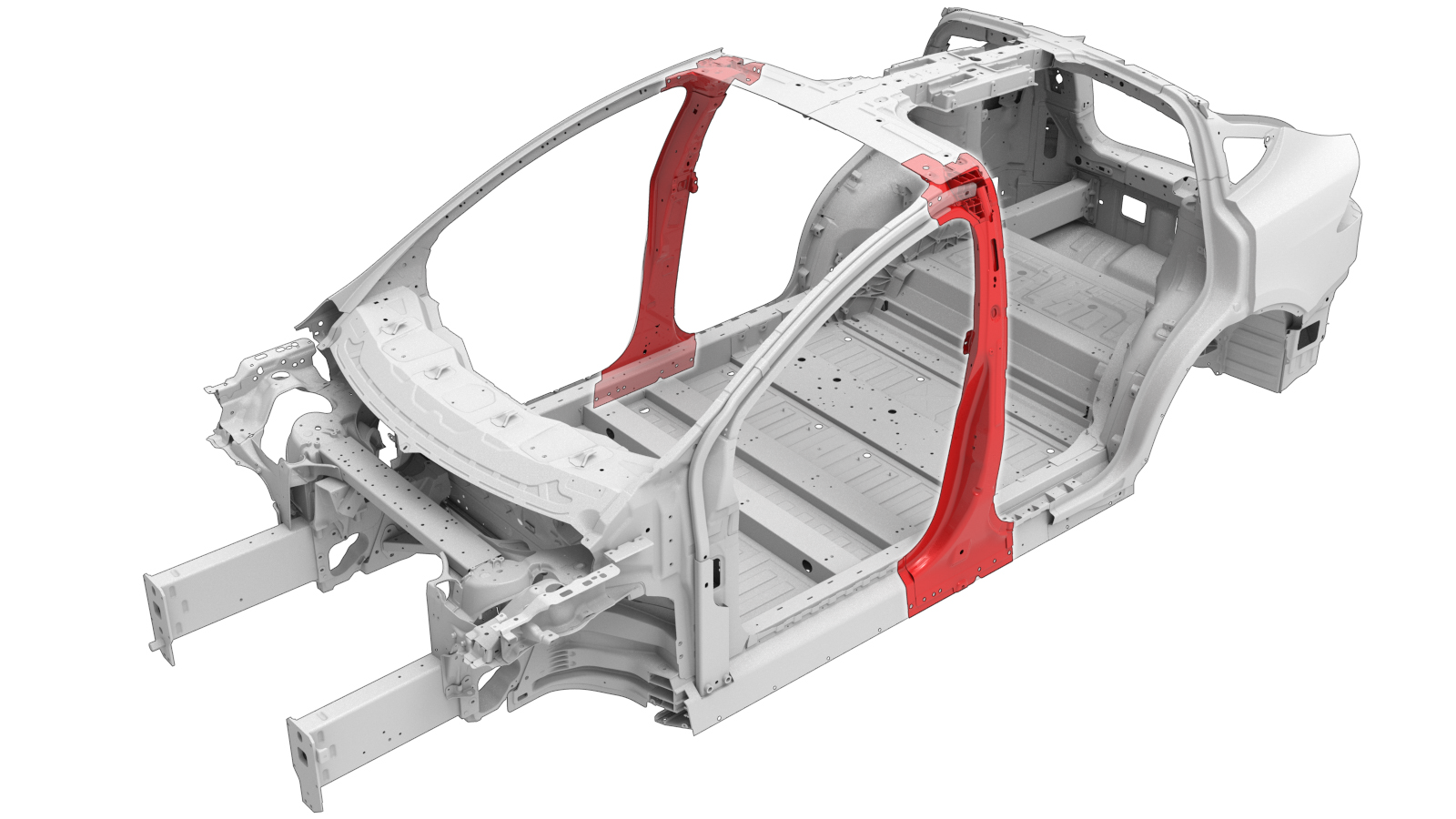

Pilar B (completo)

Código de correção: 10100126702 10100126802 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

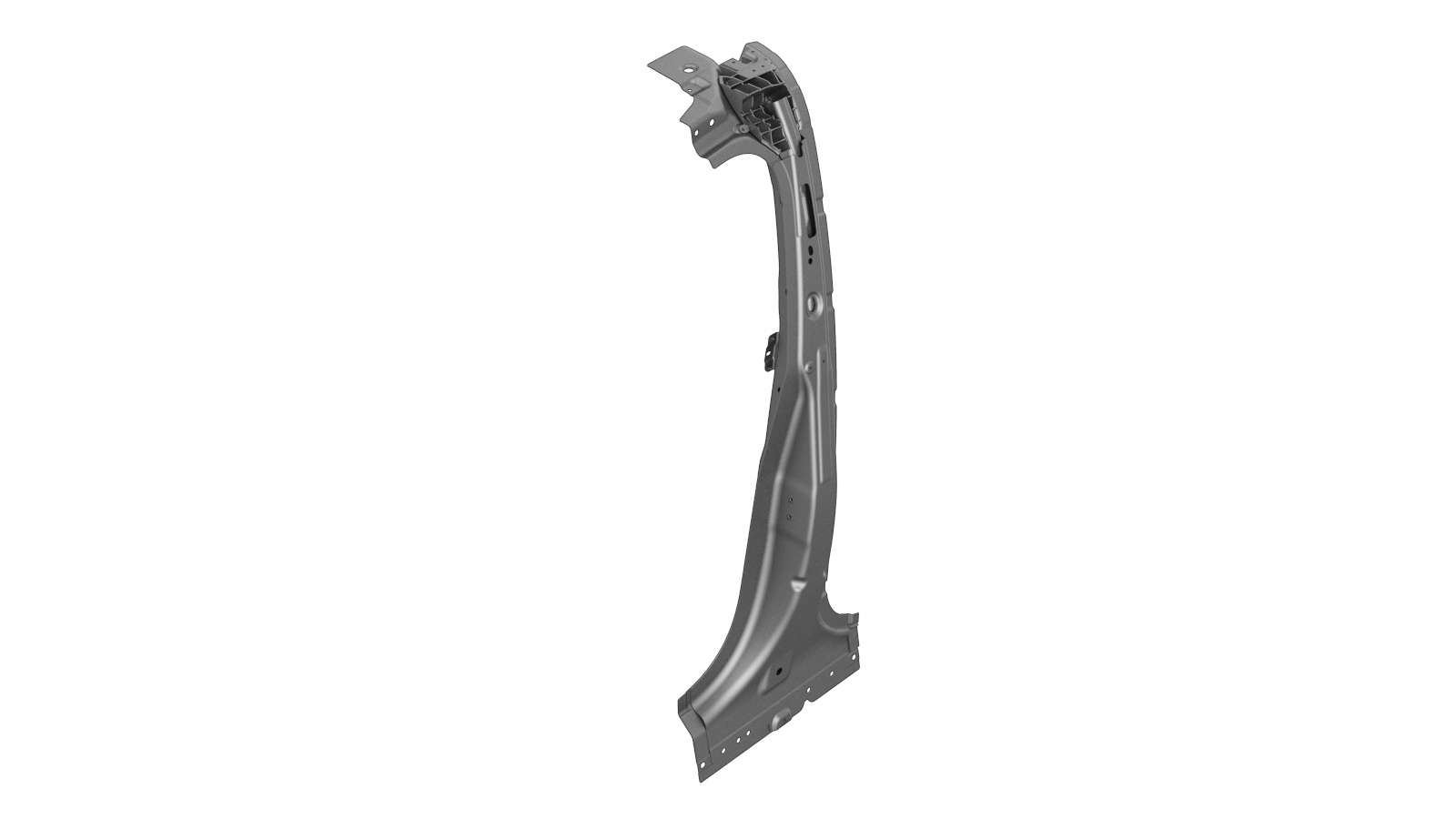

1 CONJUNTO DO PILAR B COMPLETO (pilar B completo)
3

Rebite estrutural, 6,5 mm, médio

2 Rebite oco S28
6 Rebite oco S48
1 Parafuso, cabeça sextavada PINO DE DUAS PONTAS, HF, M8X25+M8X15 Número de peça Tesla 1060709-00-B.
3 Parafuso, cabeça sextavada SCR,M8-1.25X20,HF,MAT PNT,STL,ZNC,PATCH Número de peça Tesla 1007580-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Reforço do pilar B.
  2. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.

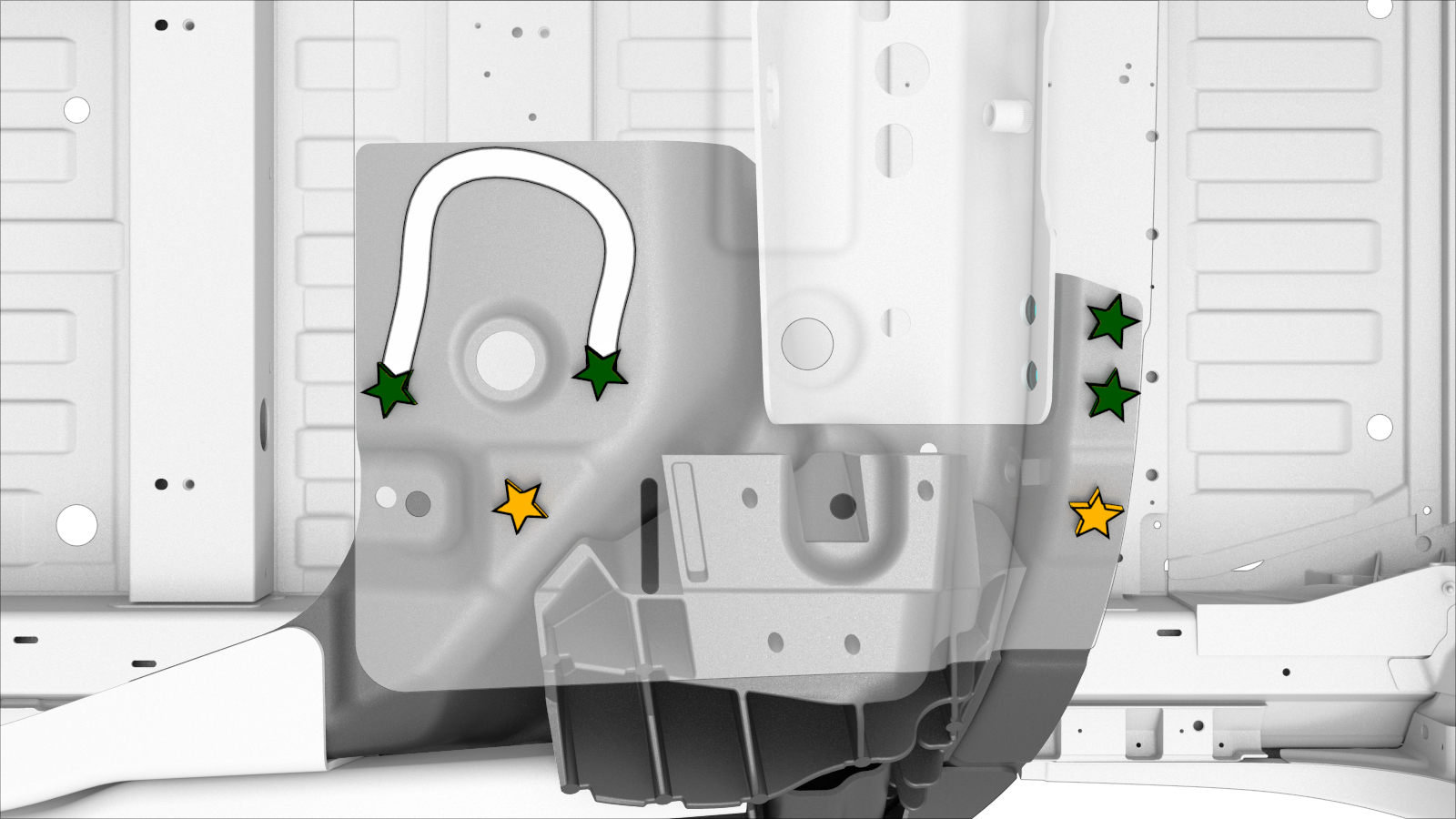

  3. Remova o componente original.
    ou SPR de fábrica

    ou parafusos, cabeça sextavada

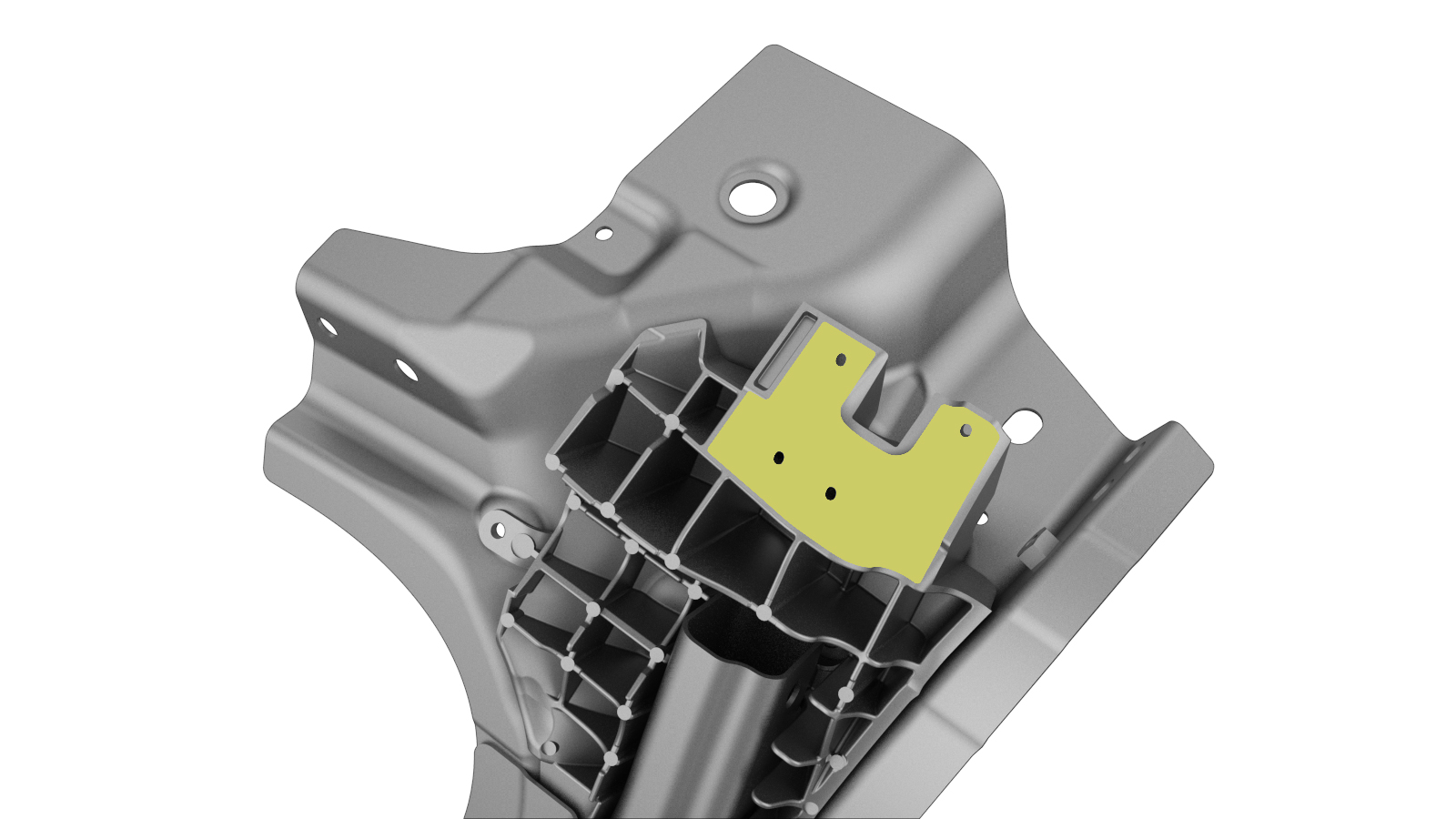

  4. Retifique a espuma estrutural na nova peça de assistência do pilar B até ficar nivelada com as bordas do bloco de reforço de nylon.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Remova a espuma estrutural numa área bem ventilada. Utilize equipamento de proteção individual adequado.

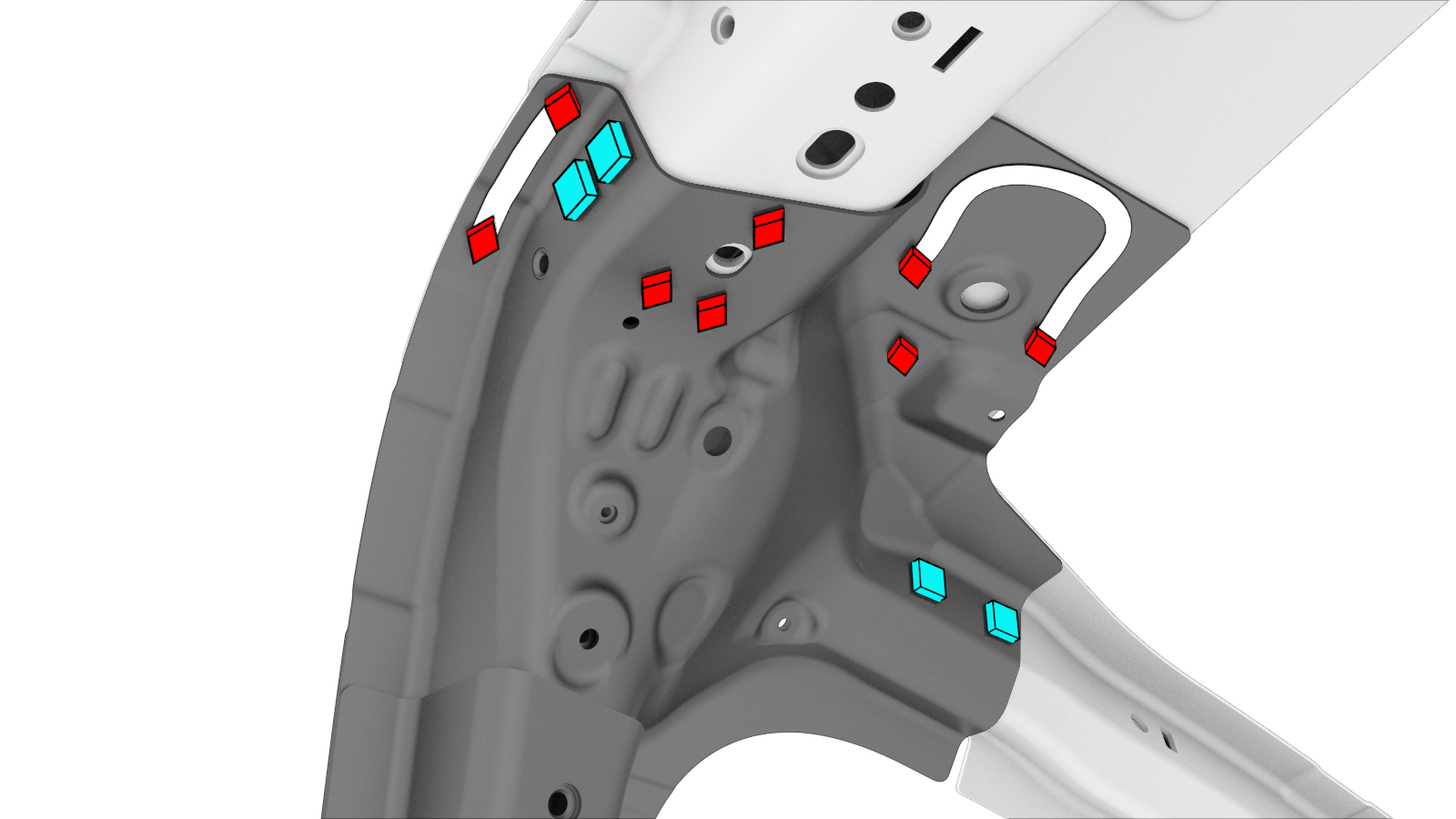

  5. Prepare a instalação.

    ou rebites estruturais, 6,5 mm, médios

    ou rebites ocos, S28

    ou rebites ocos, S48

    ou parafusos, cabeça sextavada

  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

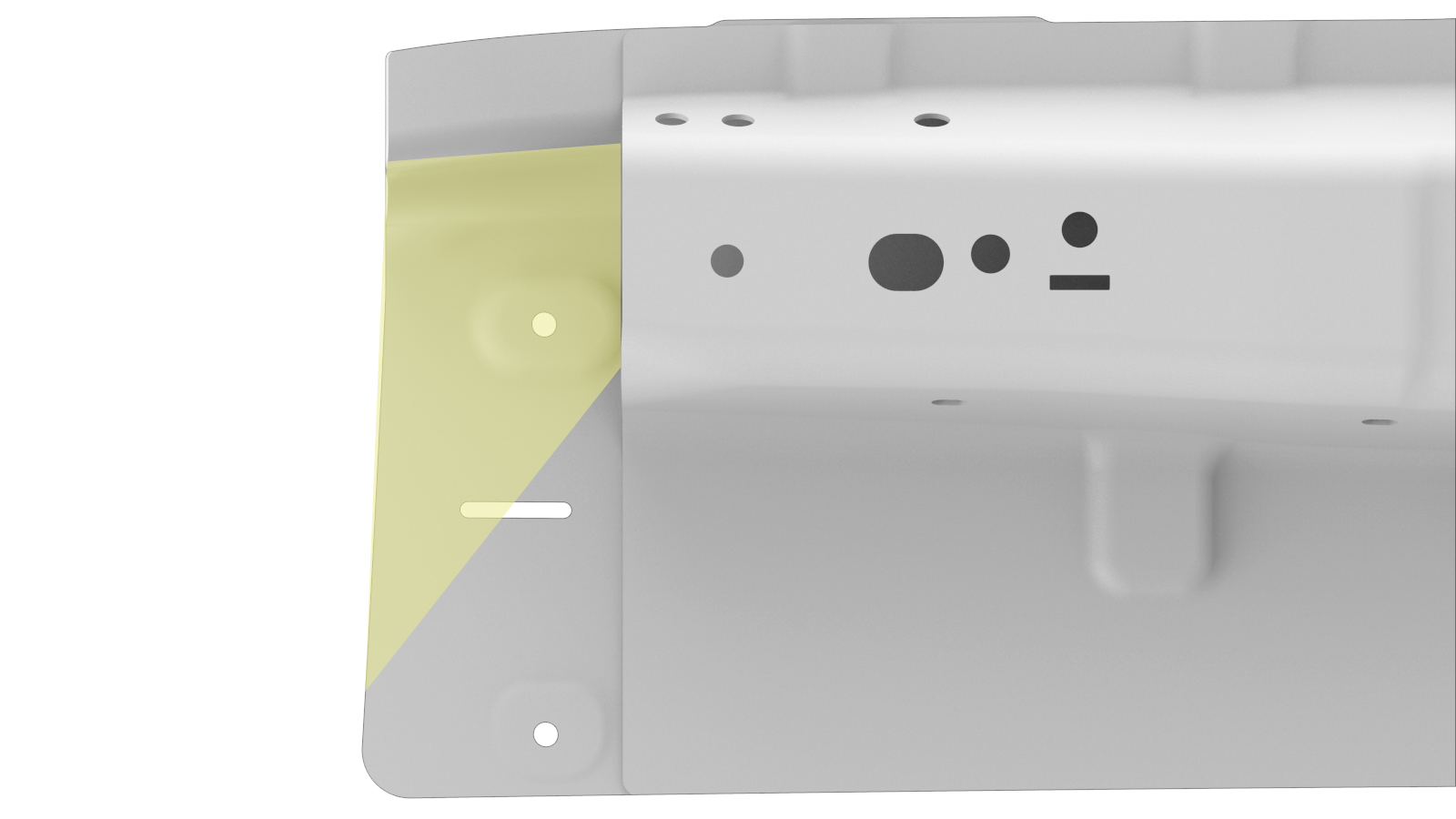

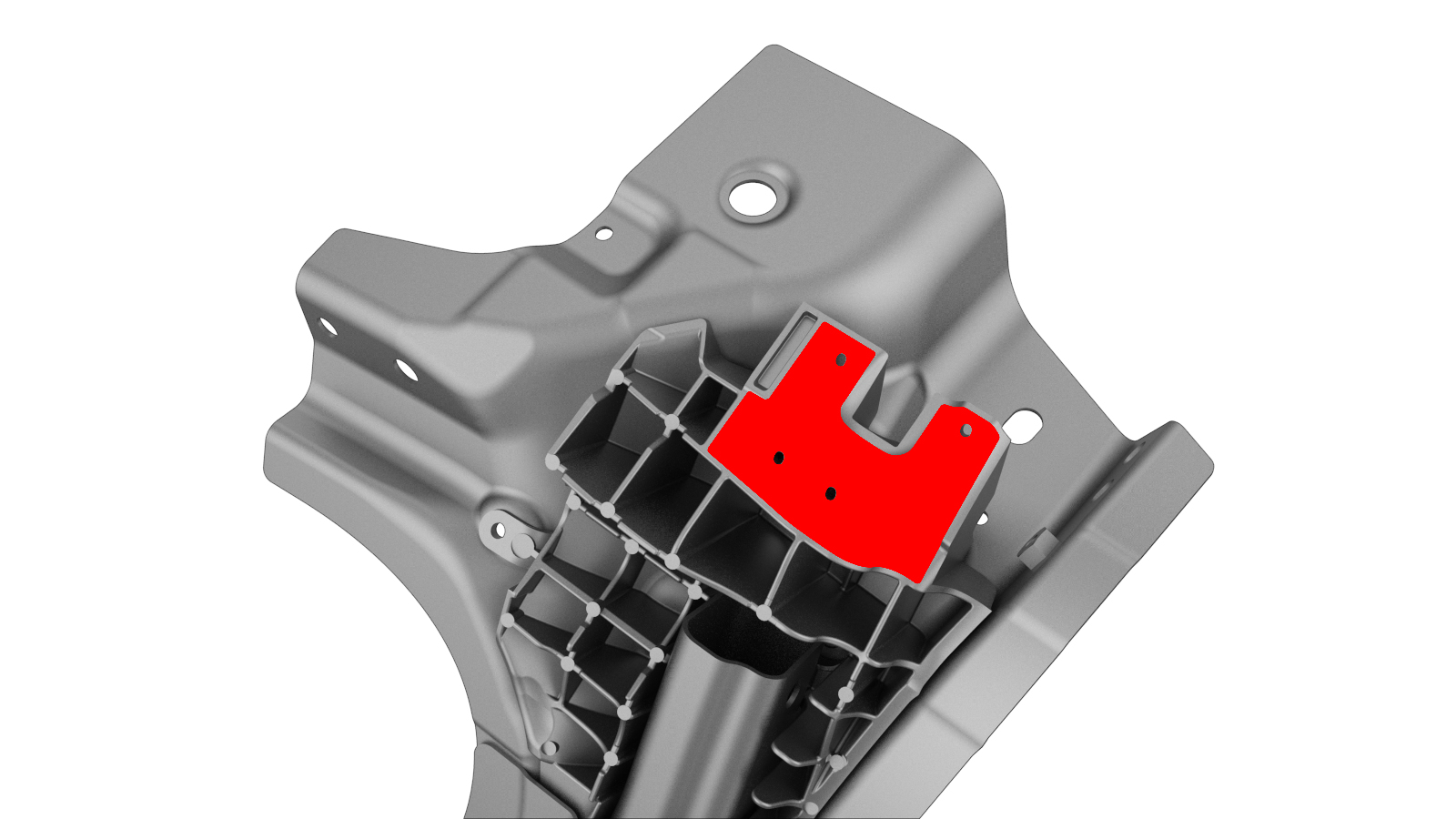

    Aplique uma camada de adesivo estrutural no topo da espuma estrutural no bloco de reforço de nylon do reforço do pilar B (destacado a amarelo). Aplique, também, uma camada base de adesivo estrutural no lado inferior da parte superior do travessão dianteiro, na área destacada a amarelo.
  7. Instale o item Reforço do pilar B.

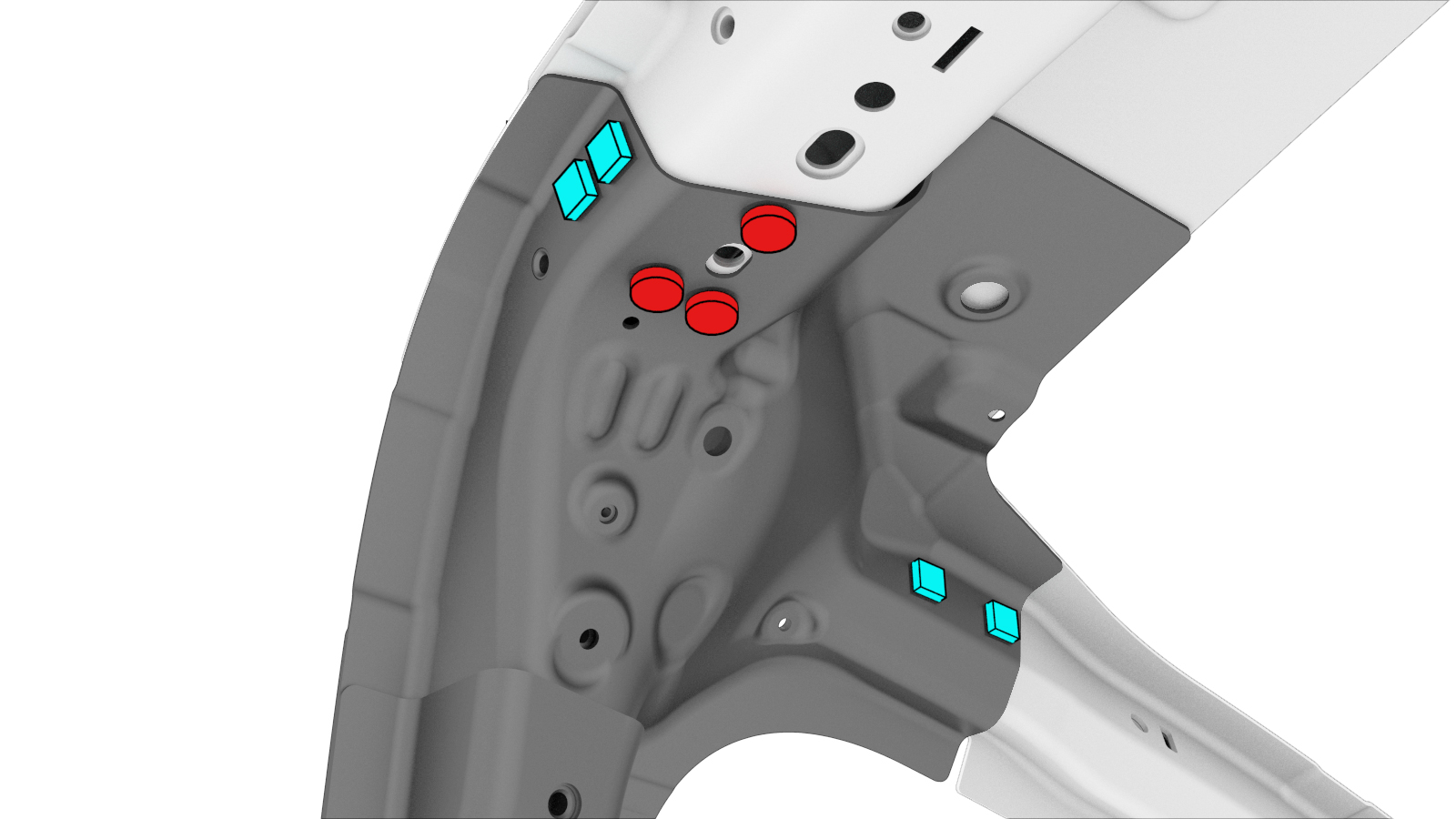

  8. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 25 Nm.
  9. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  10. Realize quaisquer operações pós-reparação necessárias.
