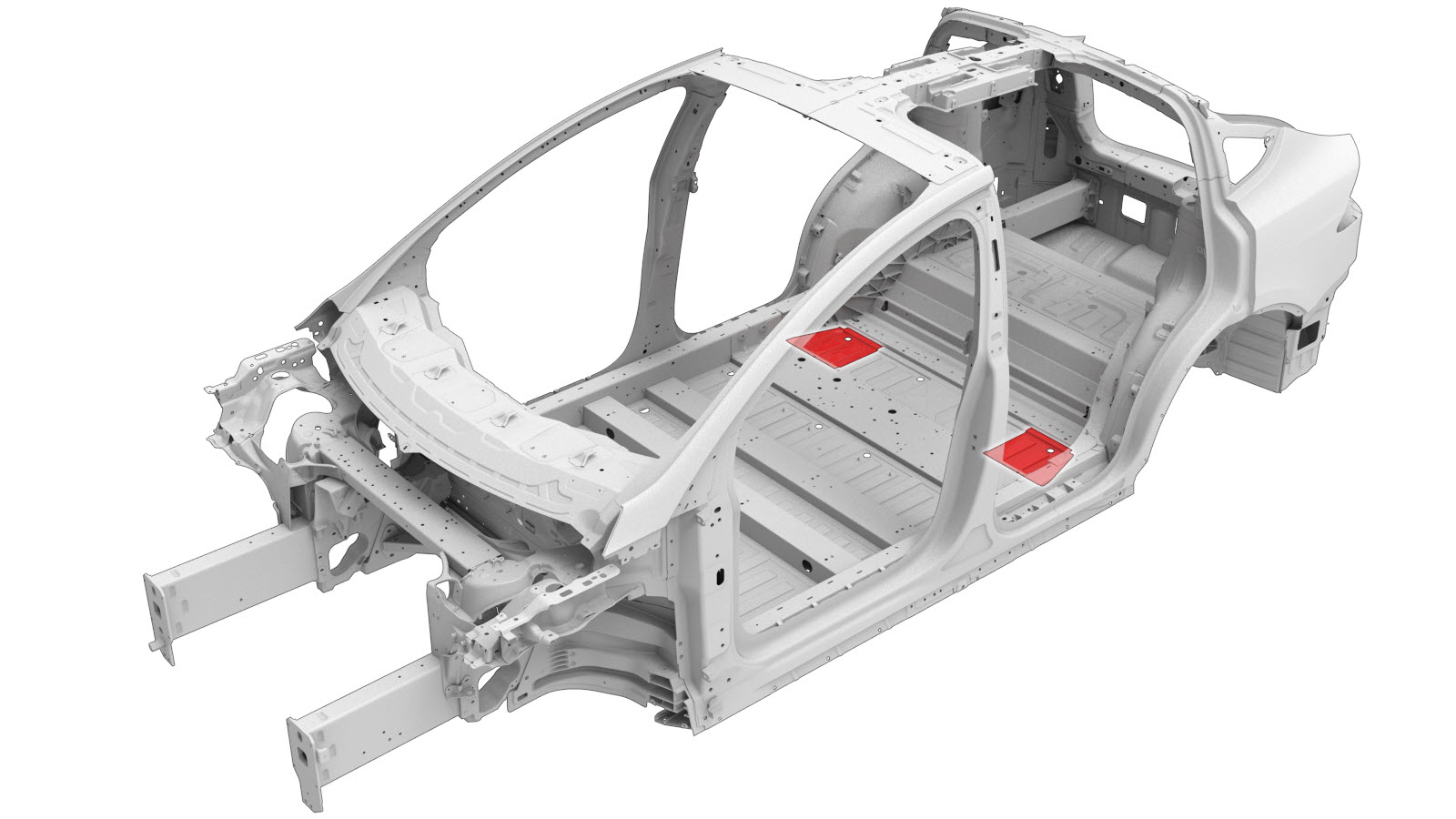

Secção do painel do piso do banco traseiro
Código de correção:
10101819402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

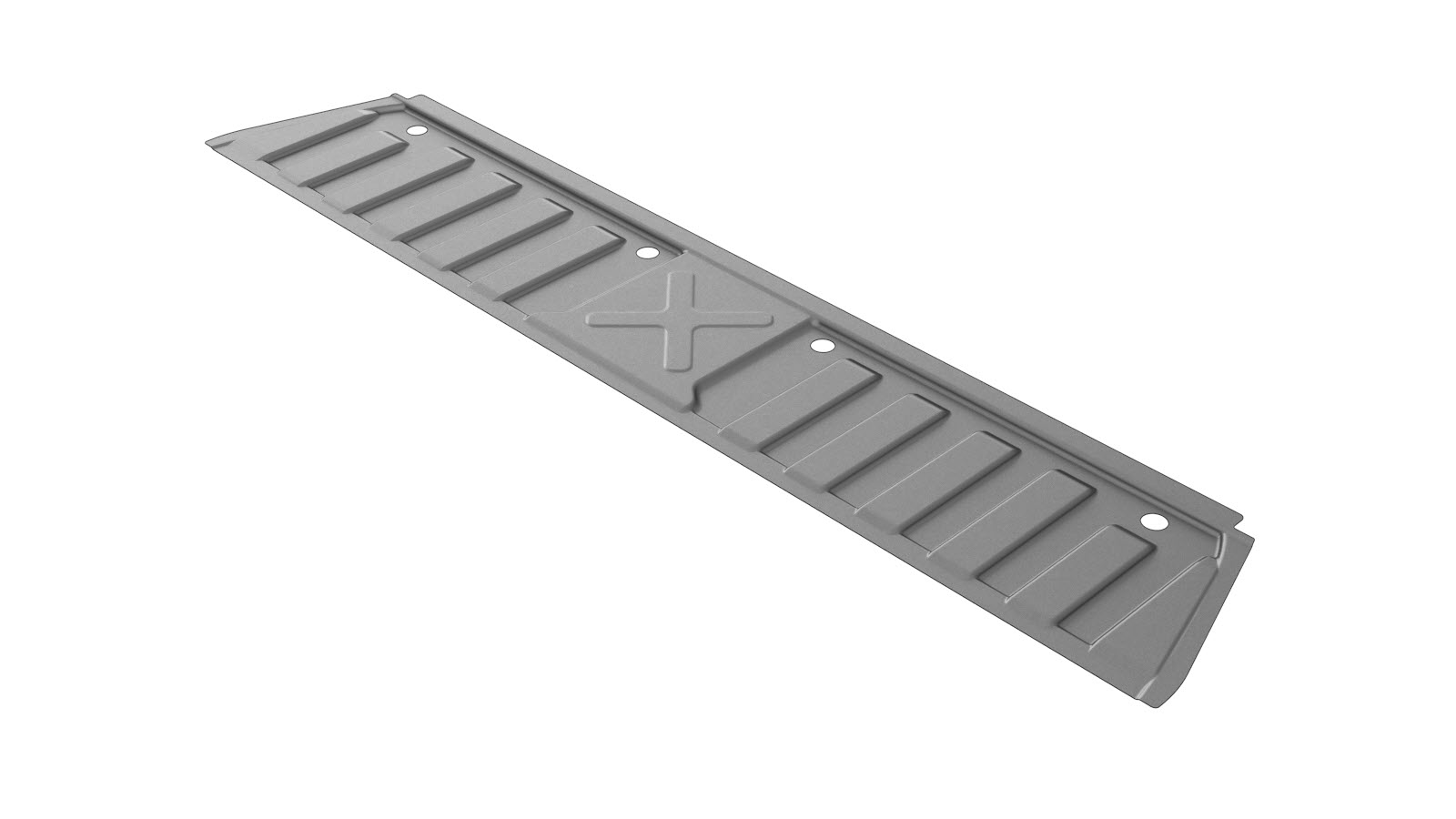

| 1 | PAINEL DO BANCO DO PISO TRASEIRO | |
| 4 | Rebite embutido, 4,8 mm, comprido | |
| 2 | Rebite embutido, 4,8 mm, curto | |
| 3 | Rebite, 4,8 mm |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

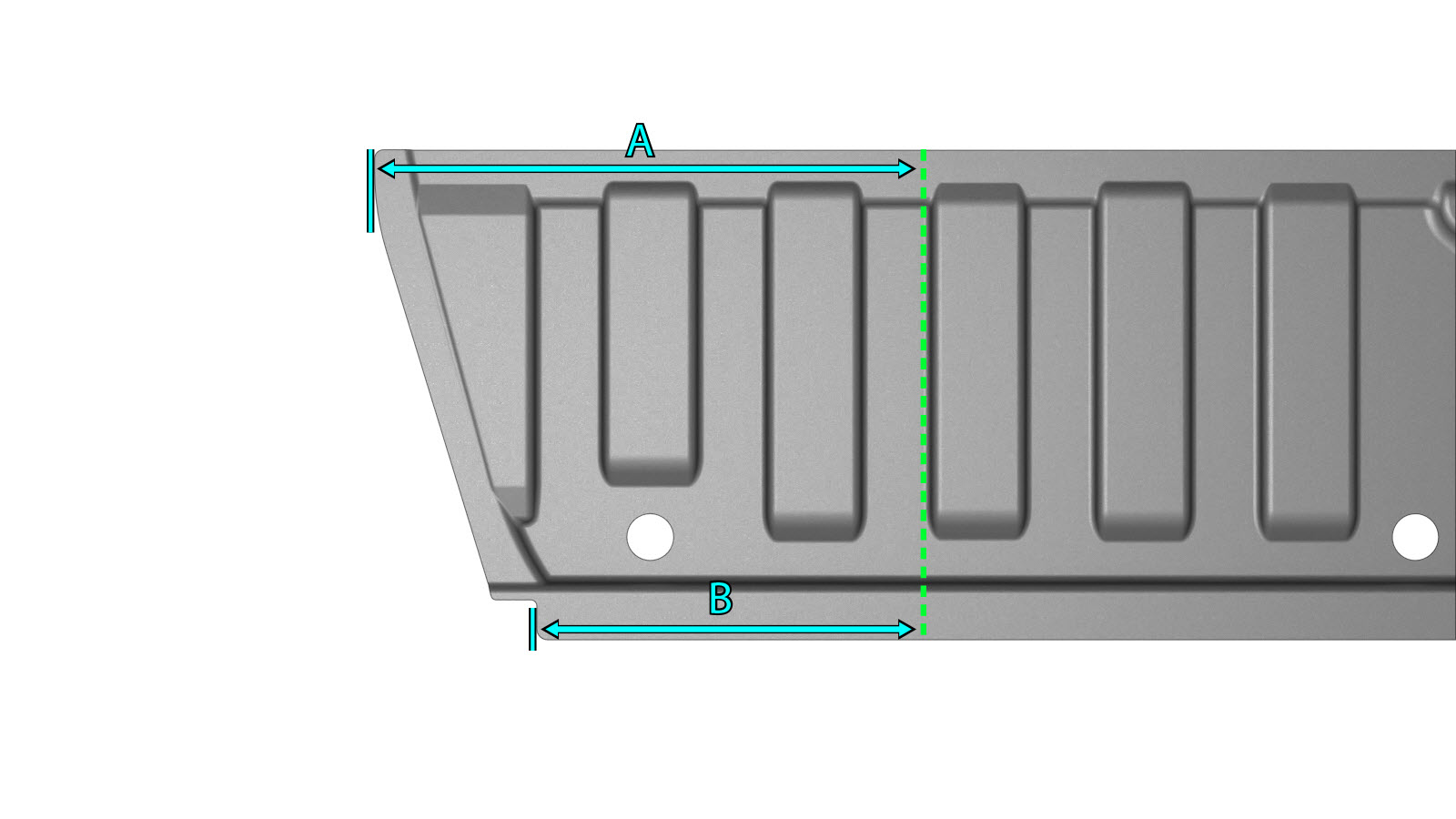

Corte o novo painel do piso do banco traseiro para criar o novo componente.
Linha de corte
Ponto/linha de referência
- A = 297 mm
- B = 209 mm
-

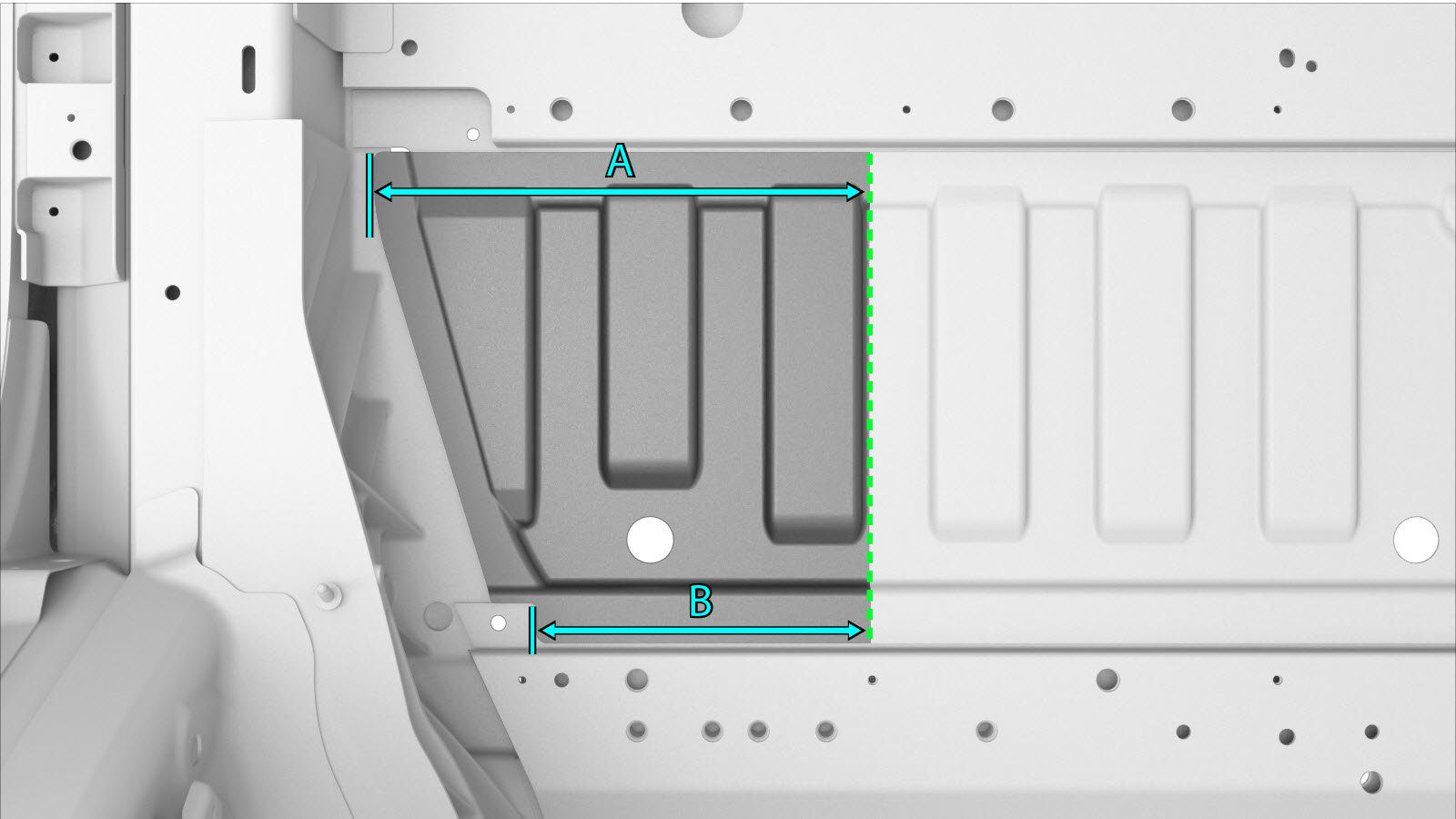

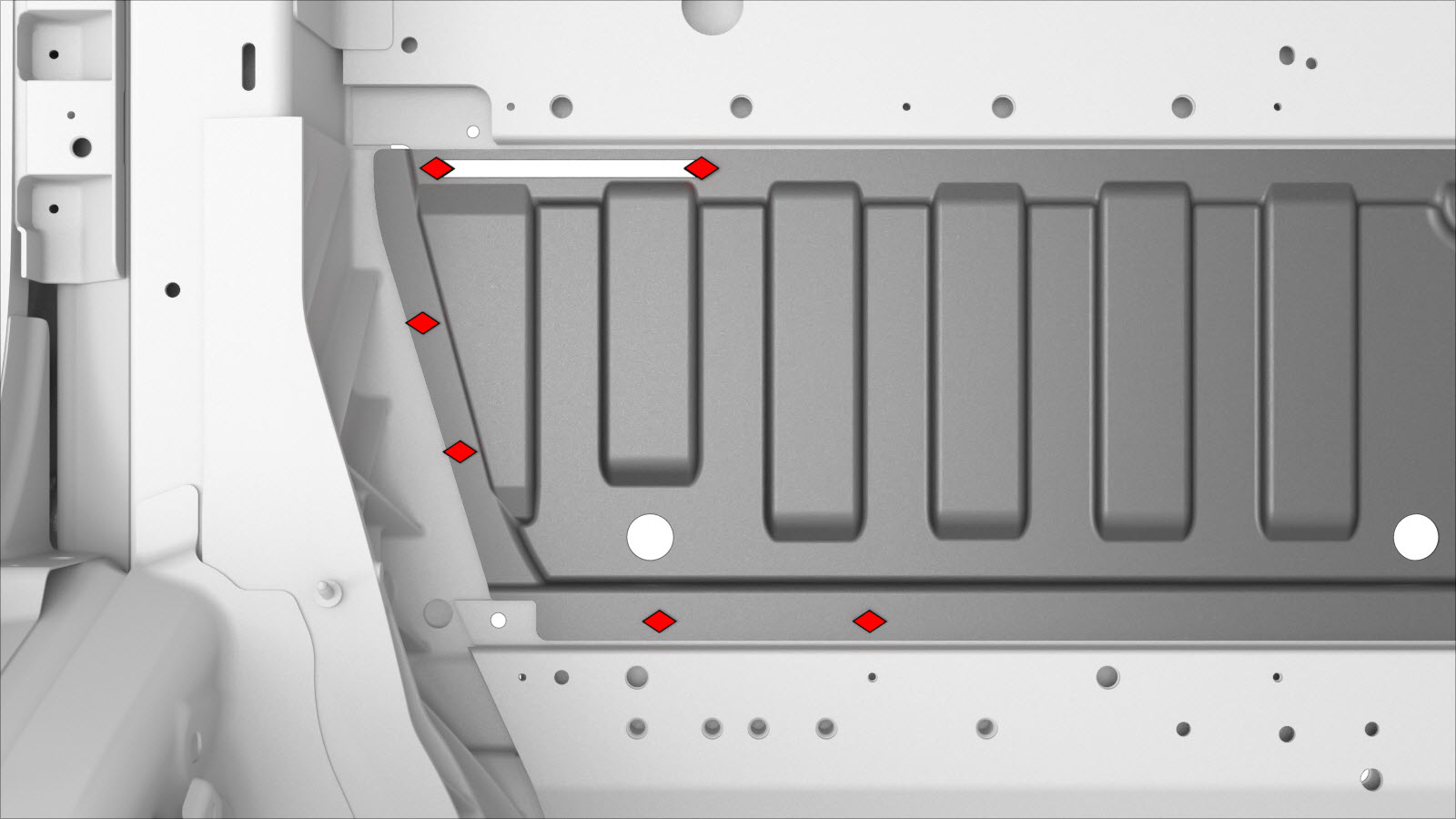

Remova uma secção do componente original.
ou SPR de fábrica
Linha de corte
Ponto/linha de referência
- A = 268 mm
- B = 180 mm
-

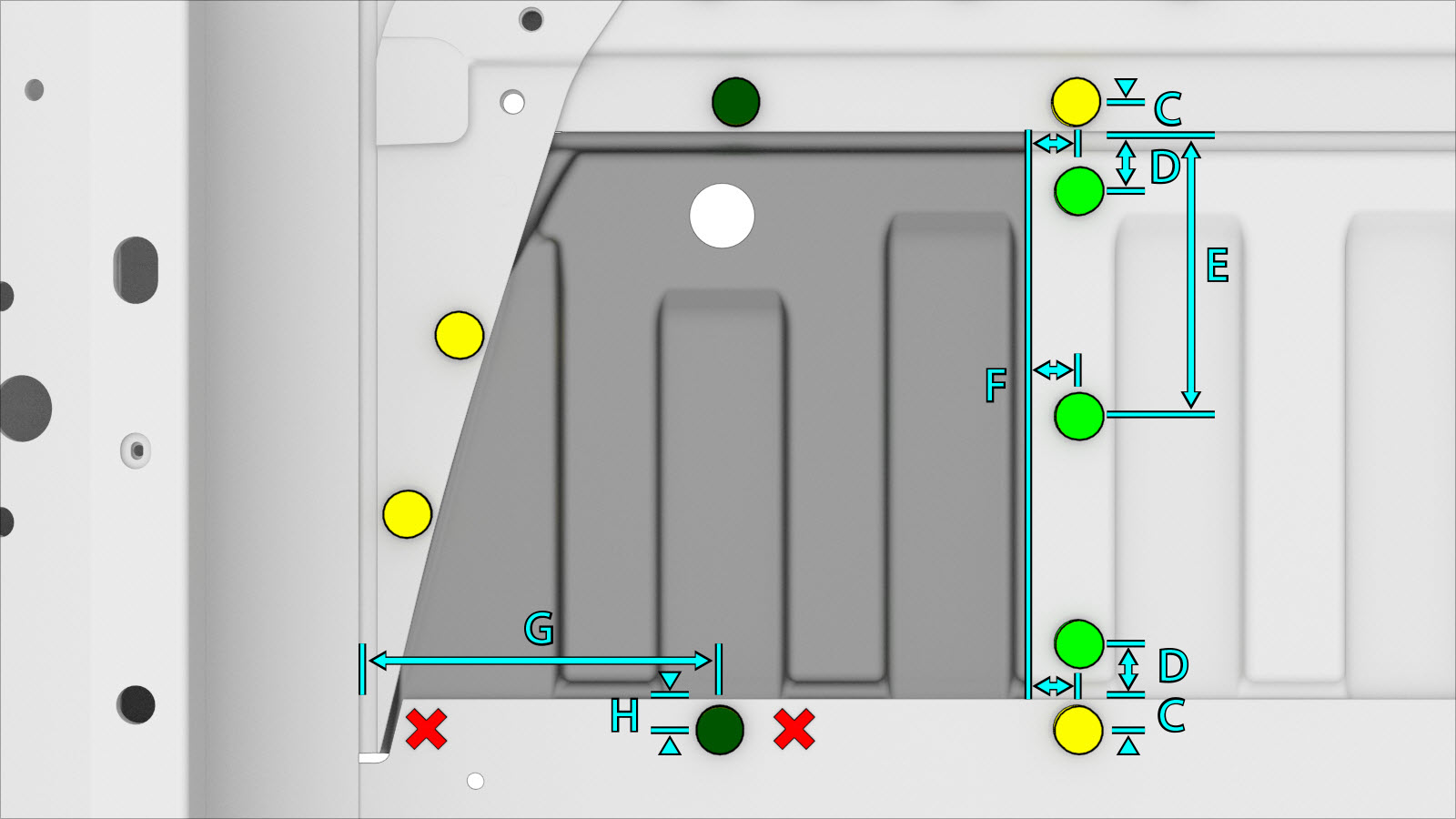

Prepare a instalação.

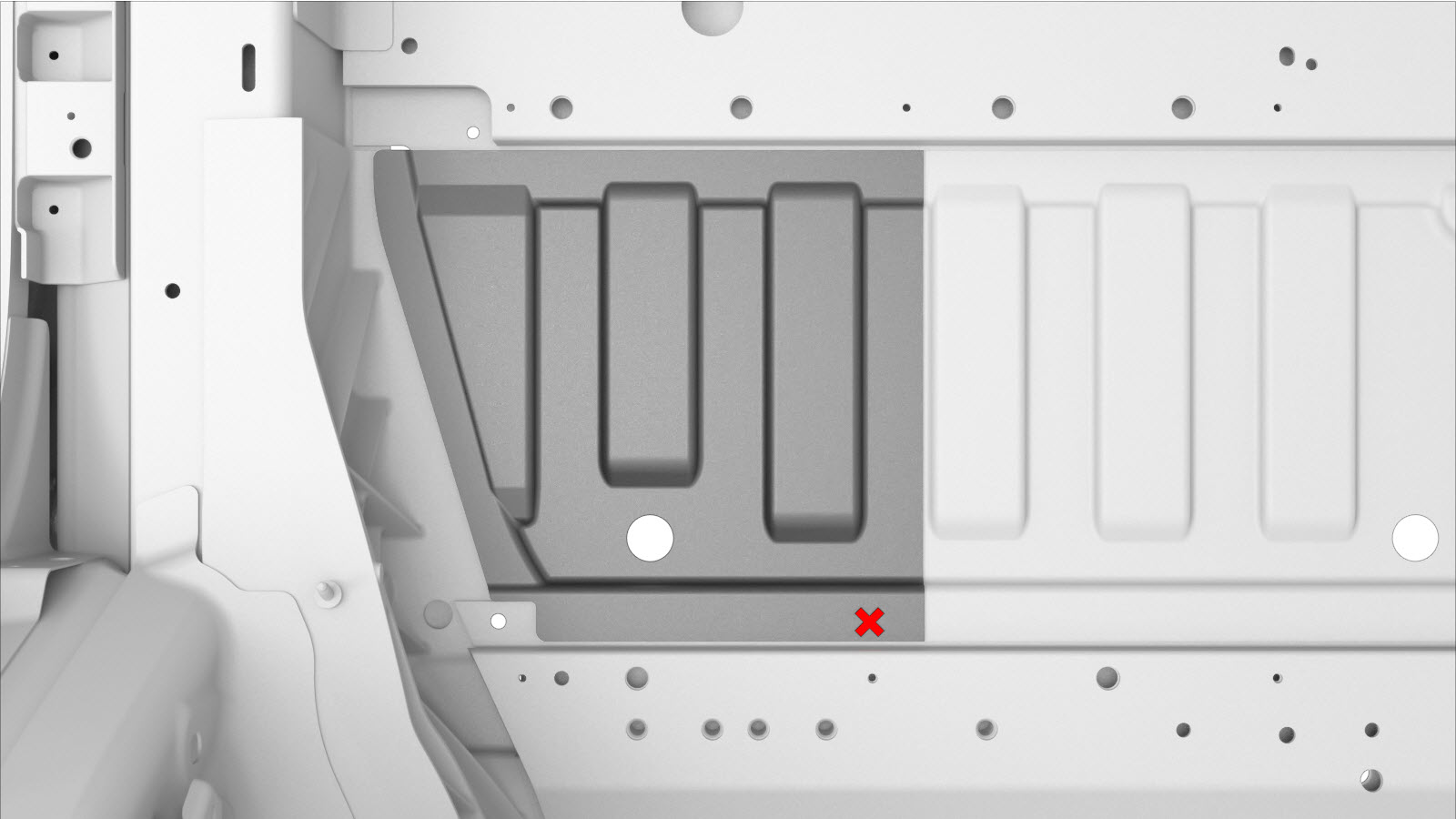

ou rebites embutidos, 4,8 mm, curtosNotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
- C = 11 mm
- D = 22 mm
- E = 111 mm
- F = 19 mm
- G = 140 mm
- H = 12 mm
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
