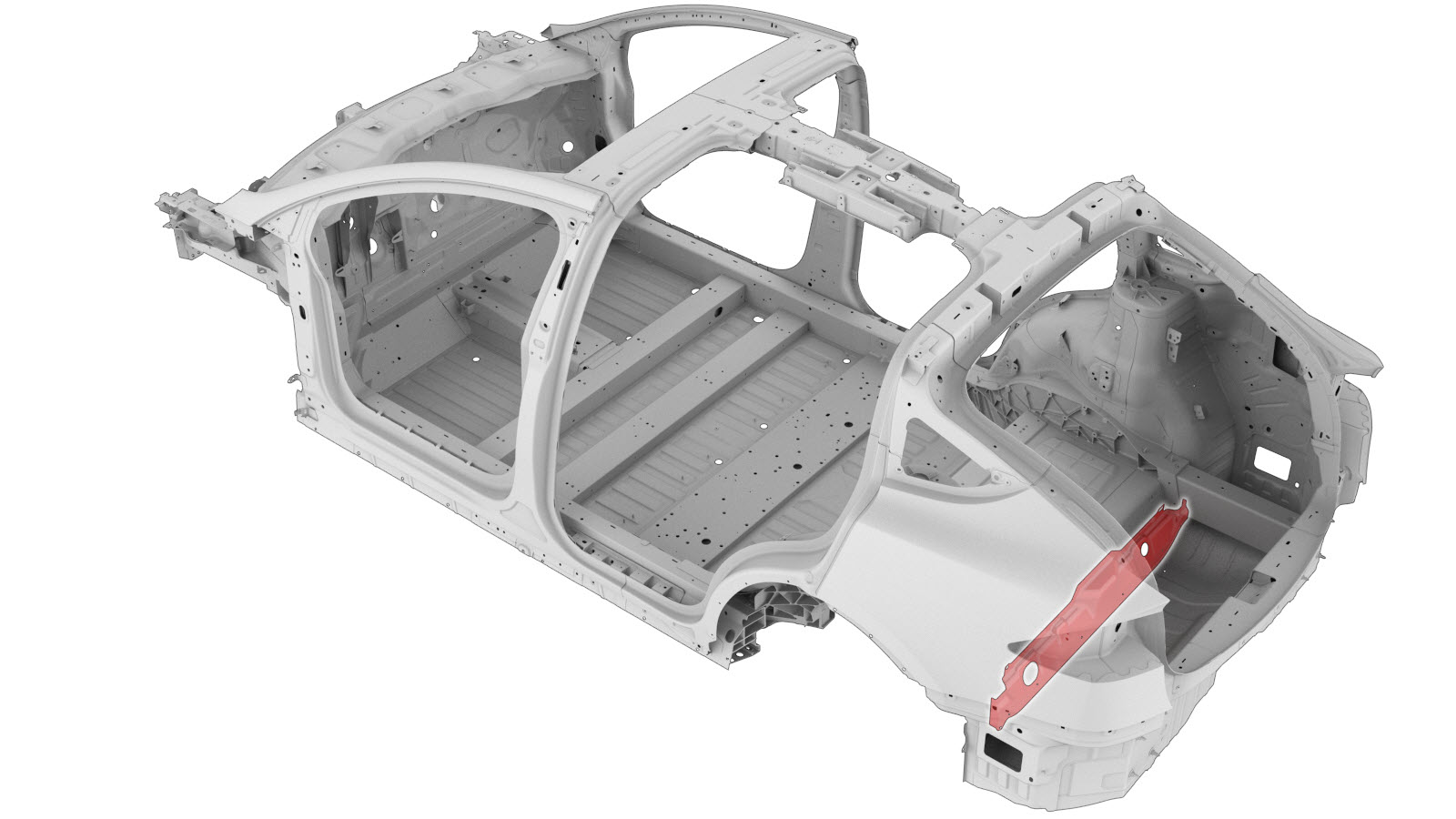

"Queda de água" da bagageira

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

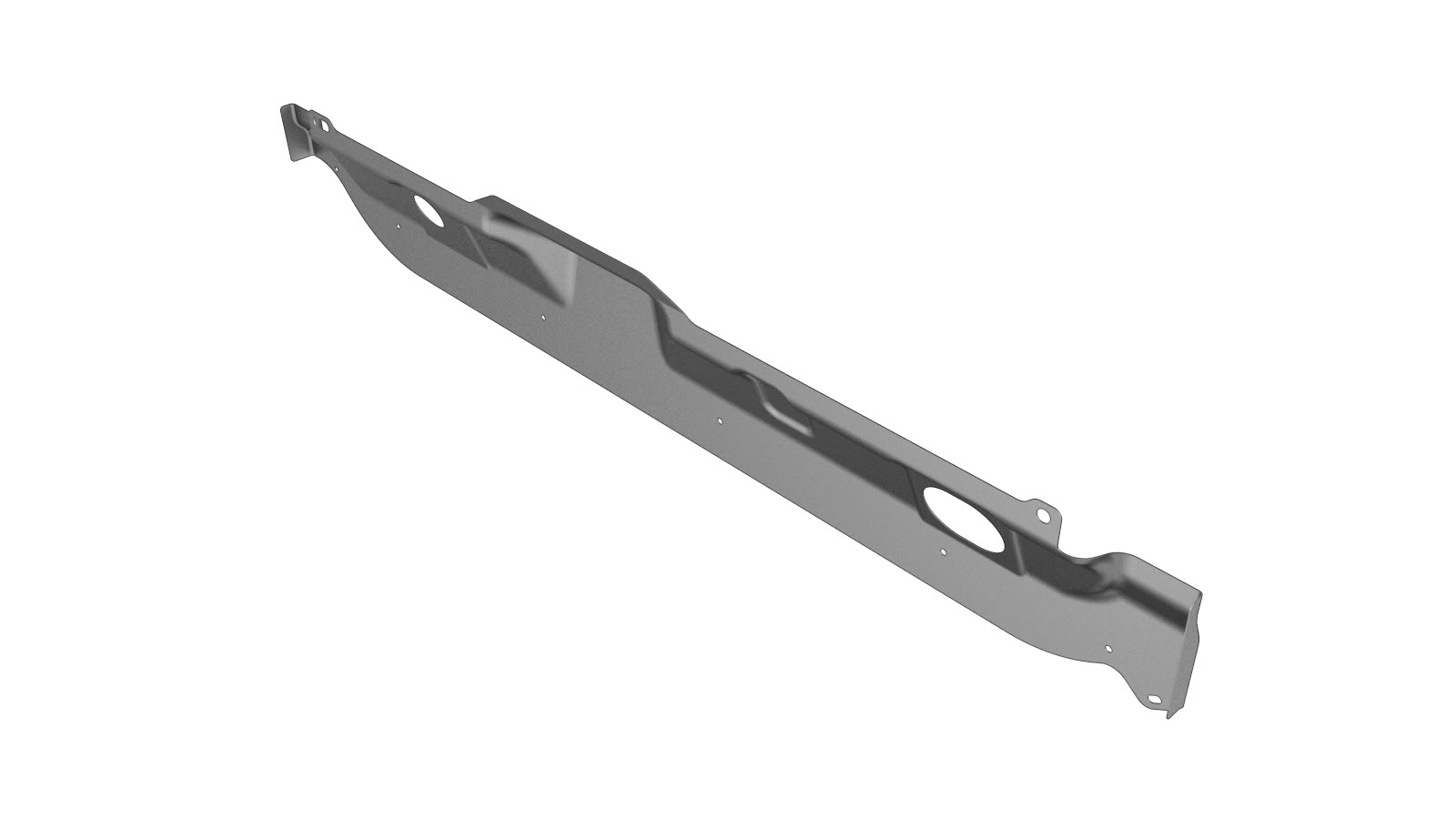

1	PAINEL, BAGAGEIRA, "QUEDA DE ÁGUA"
9	Rebite de cabeça redonda estrutural, 6,5 mm	Número de peça Tesla 1063943-00-A.
3	Rebite, 4,8 mm	Número de peça Tesla 1028719-00-A.
3	SPR, 5x4	Número de peça Tesla 1026936-00-A.
19	SPR, 5x4.5	Número de peça Tesla 1026938-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Remova o componente original.
ou soldaduras por pontos de fábrica
Prepare a instalação.

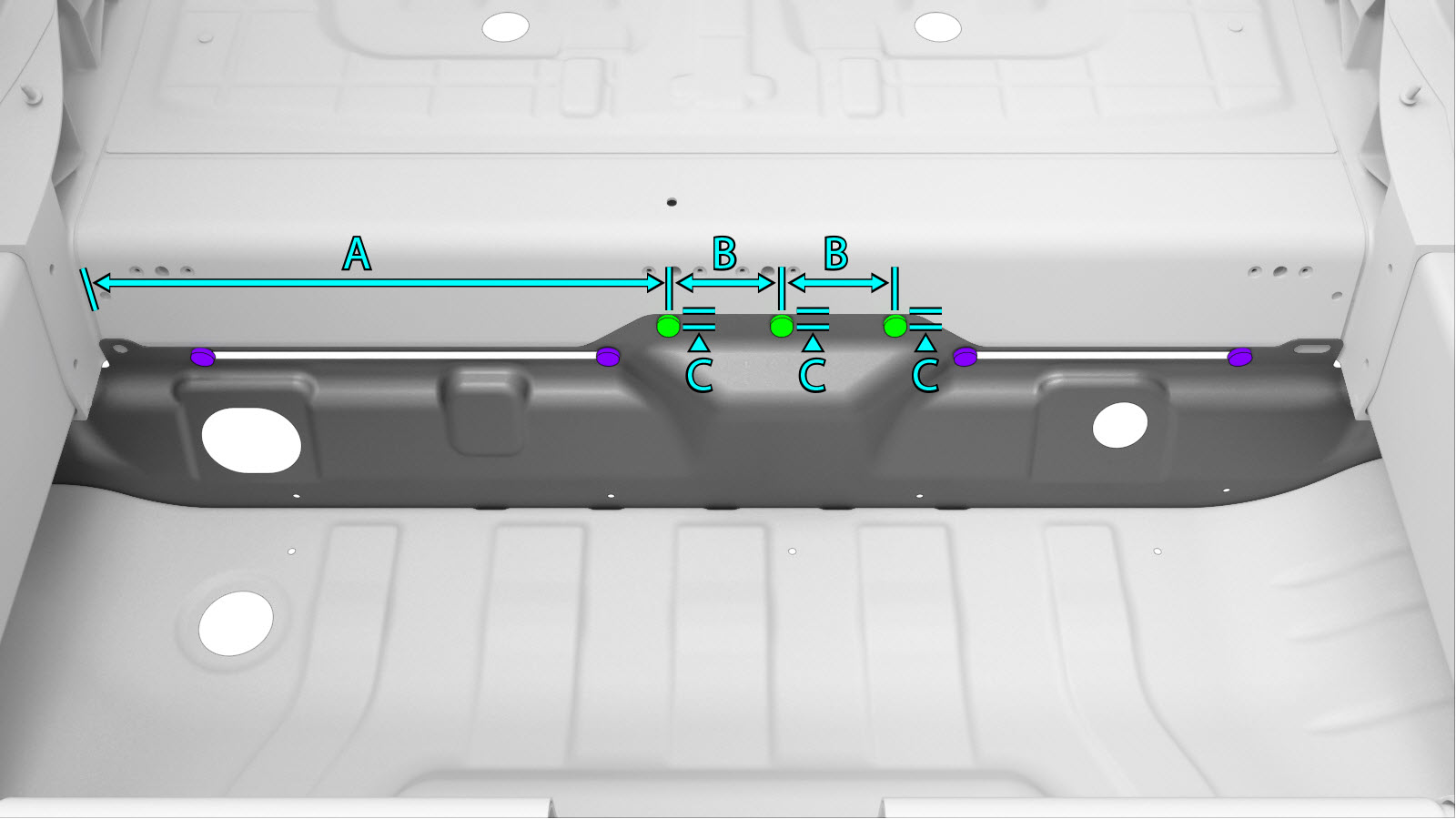

ou rebites de cabeça redonda estruturais, 6,5 mm

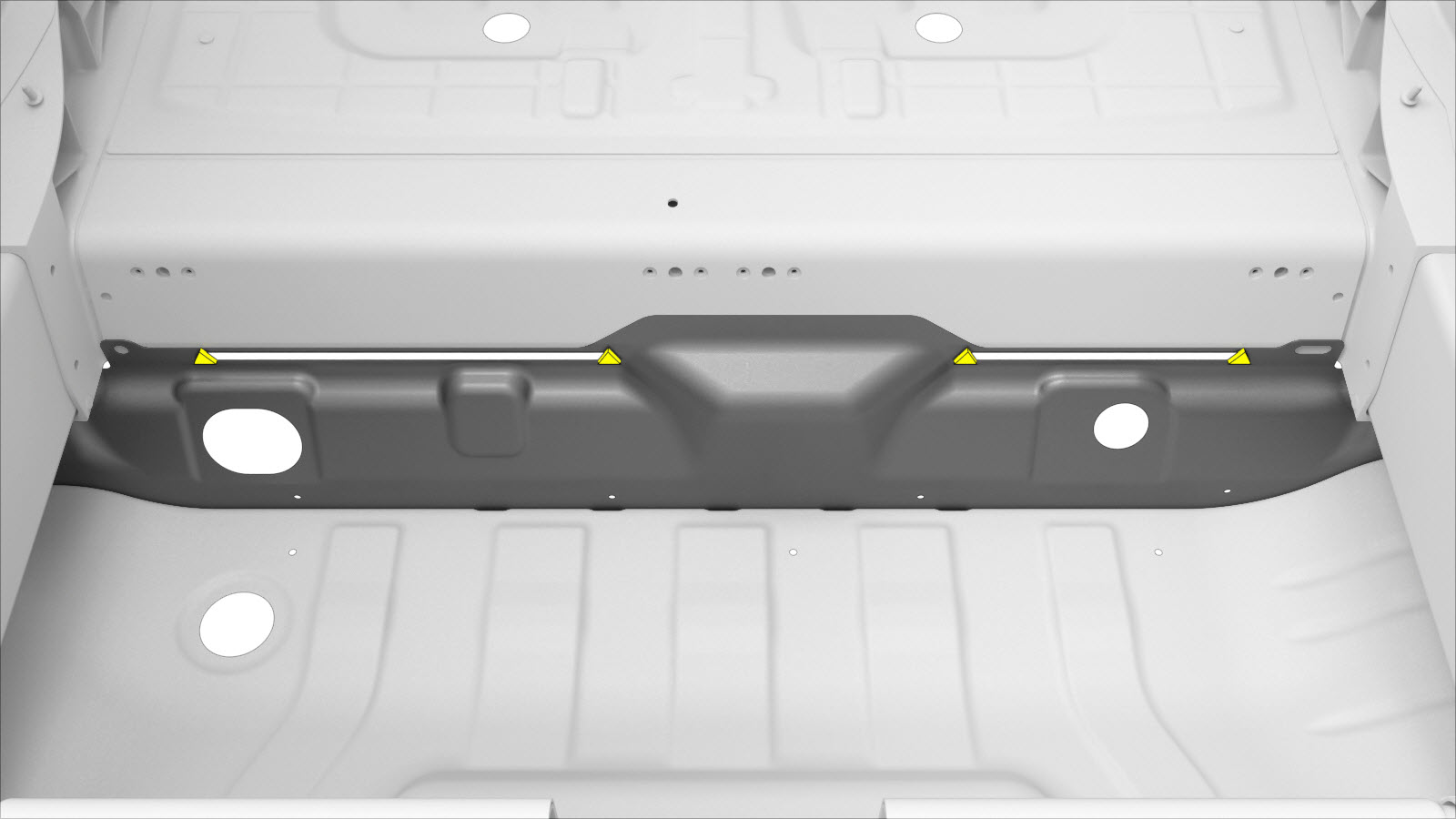

ou rebites, 4,8 mm
- A = 457 mm
- B = 90 mm
- C = 9 mm

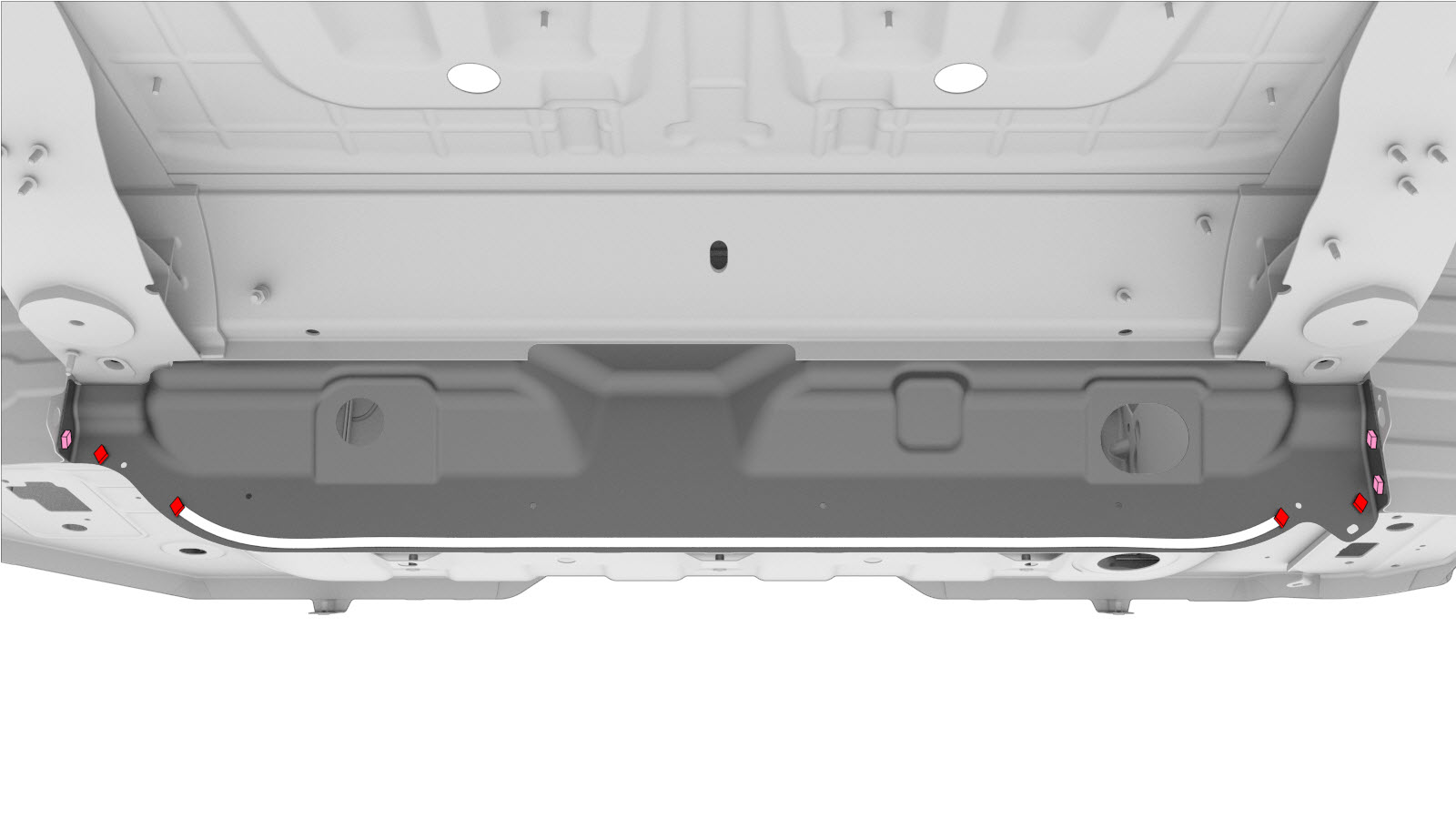

ou SPRs, 5x4

Nota
É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.

ou SPRs, 5x4.5

Nota
É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Realize quaisquer operações pós-reparação necessárias.
