Substituição da porca de fluxo da bateria
Código de correção:
16010200402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

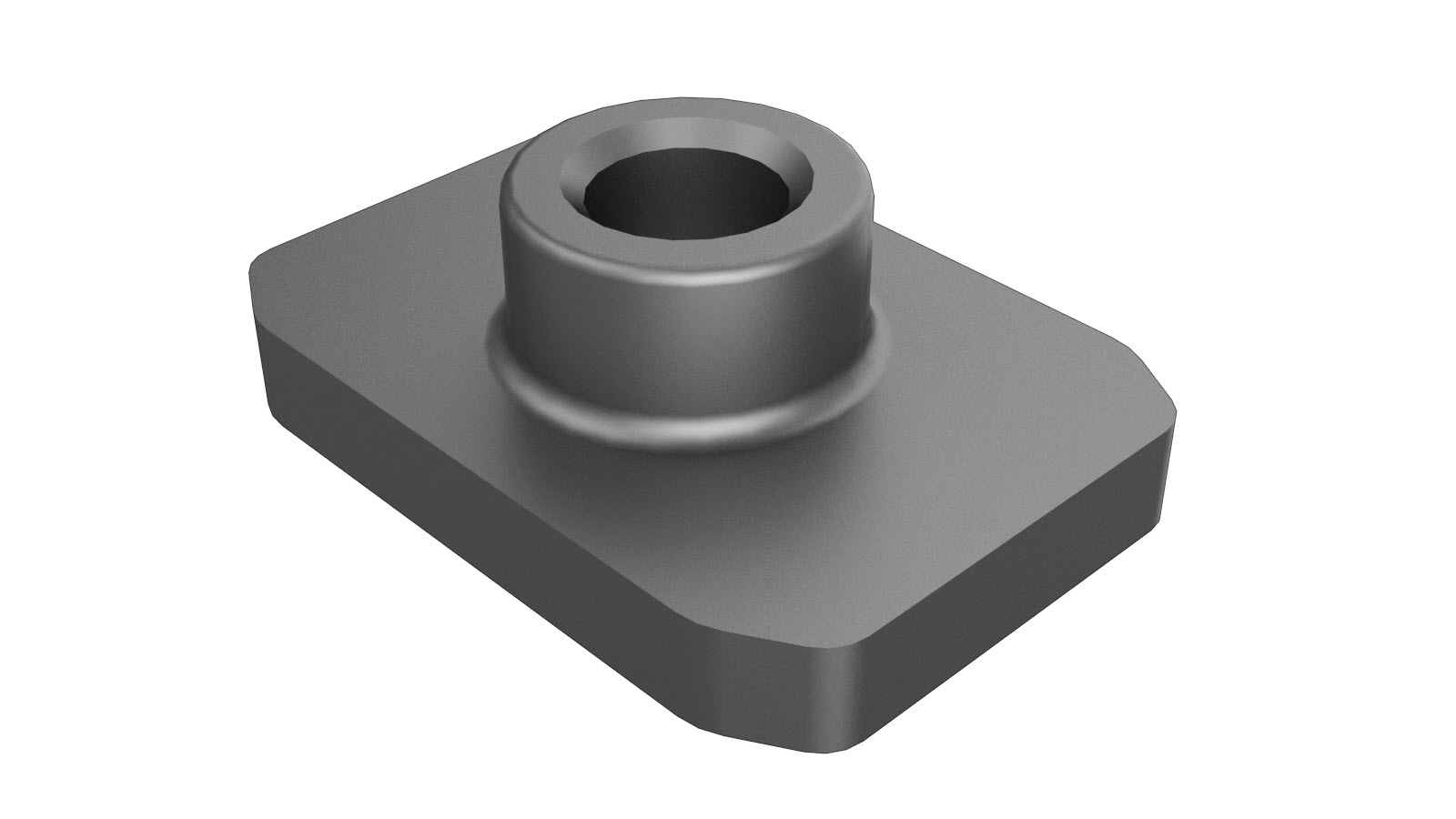

| 1 | PORCA QUADRADA M8 (porca quadrada) | |

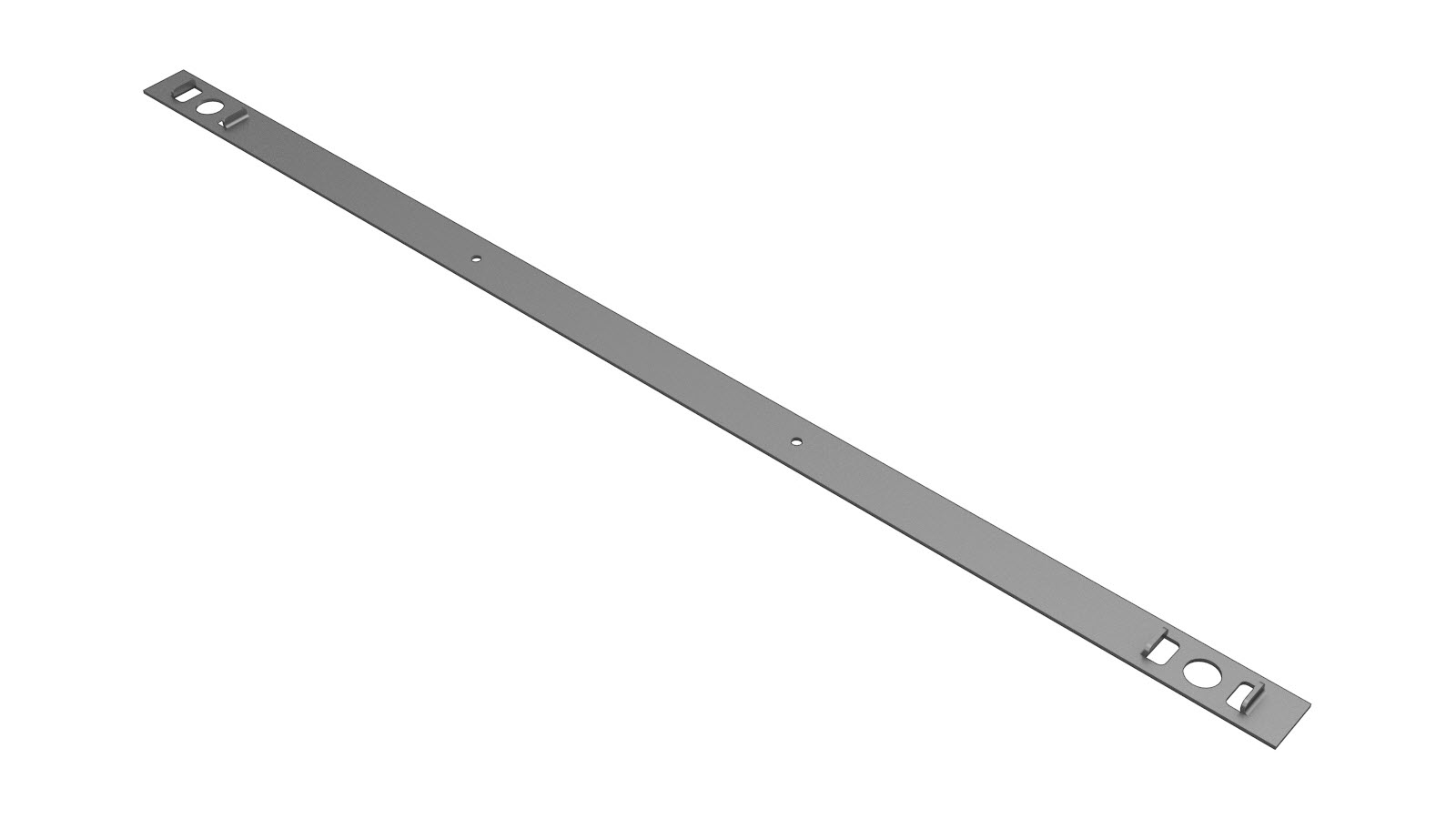

| 1 | EXTRUSÃO DO FIXADOR DO BANCO (calha do fixador) |
Nota Se a calha do fixador original não estiver danificada, pode ser reutilizada. |
| 2 | Rebites cegos | |
| 1 | REMENDO DE PELÍCULA DE BUTILO 40x40x1 mm |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

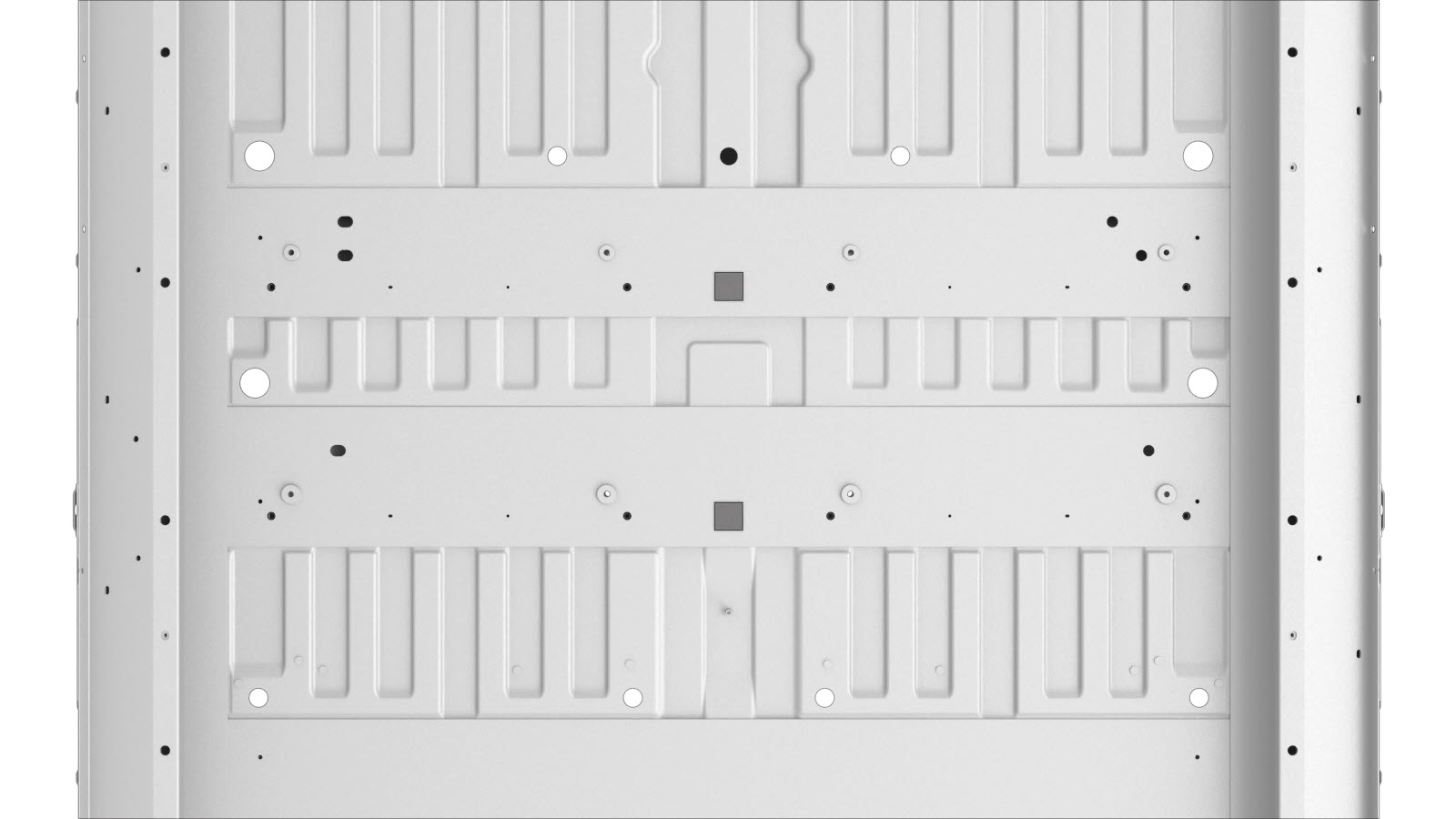

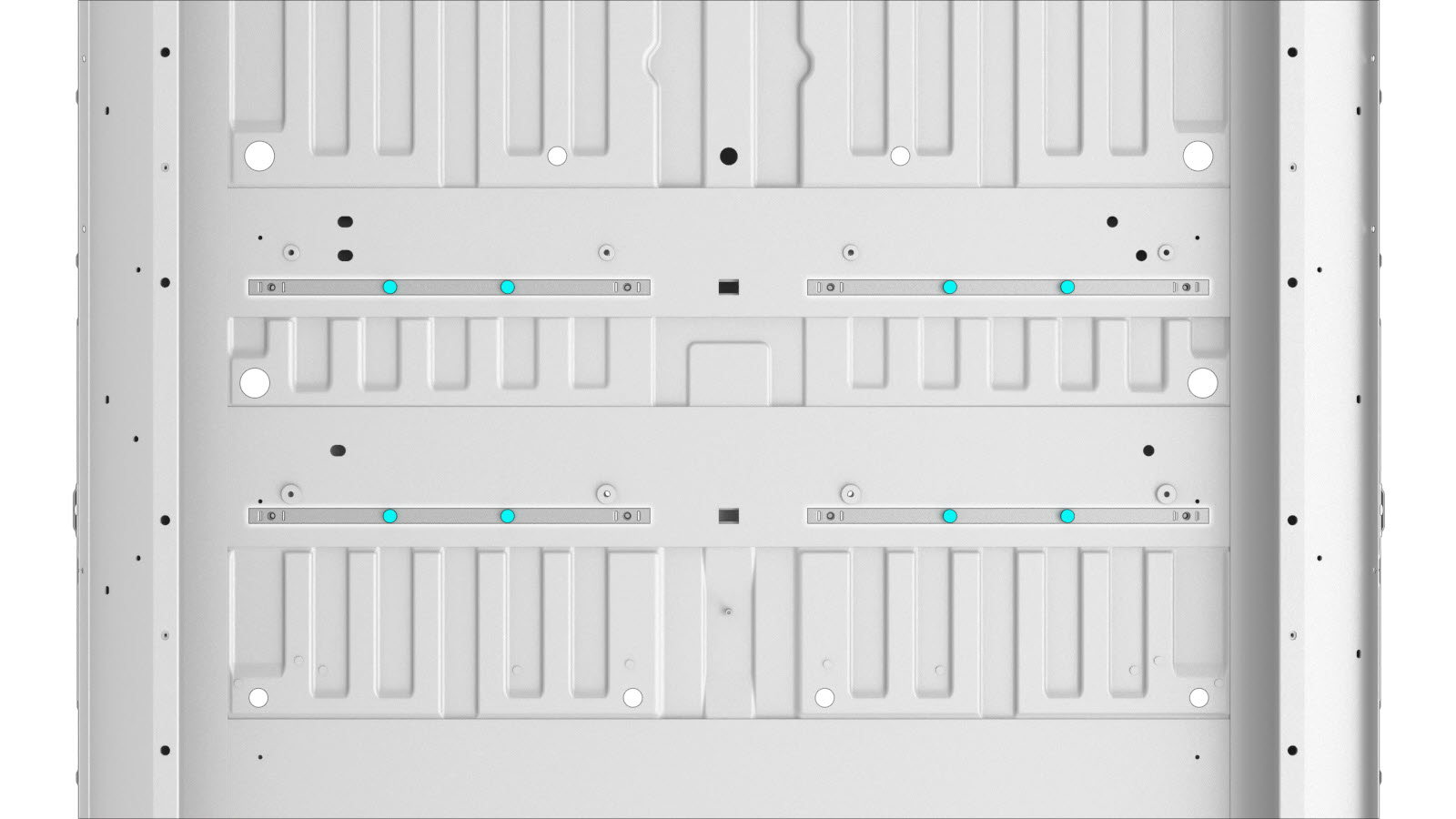

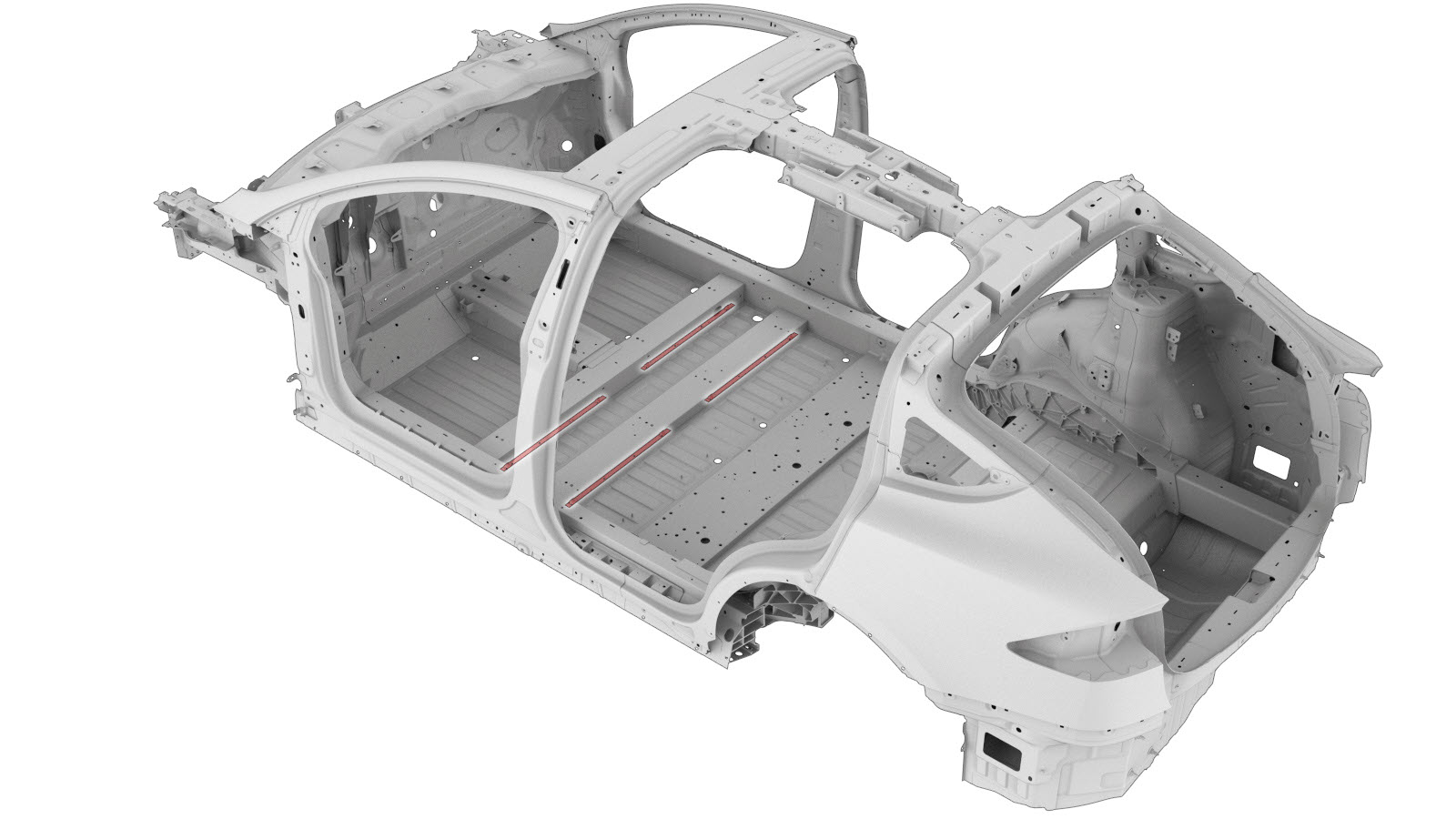

Corte um acesso na parte inferior da travessa afetada.
Linha de corte
Ponto/linha de referência

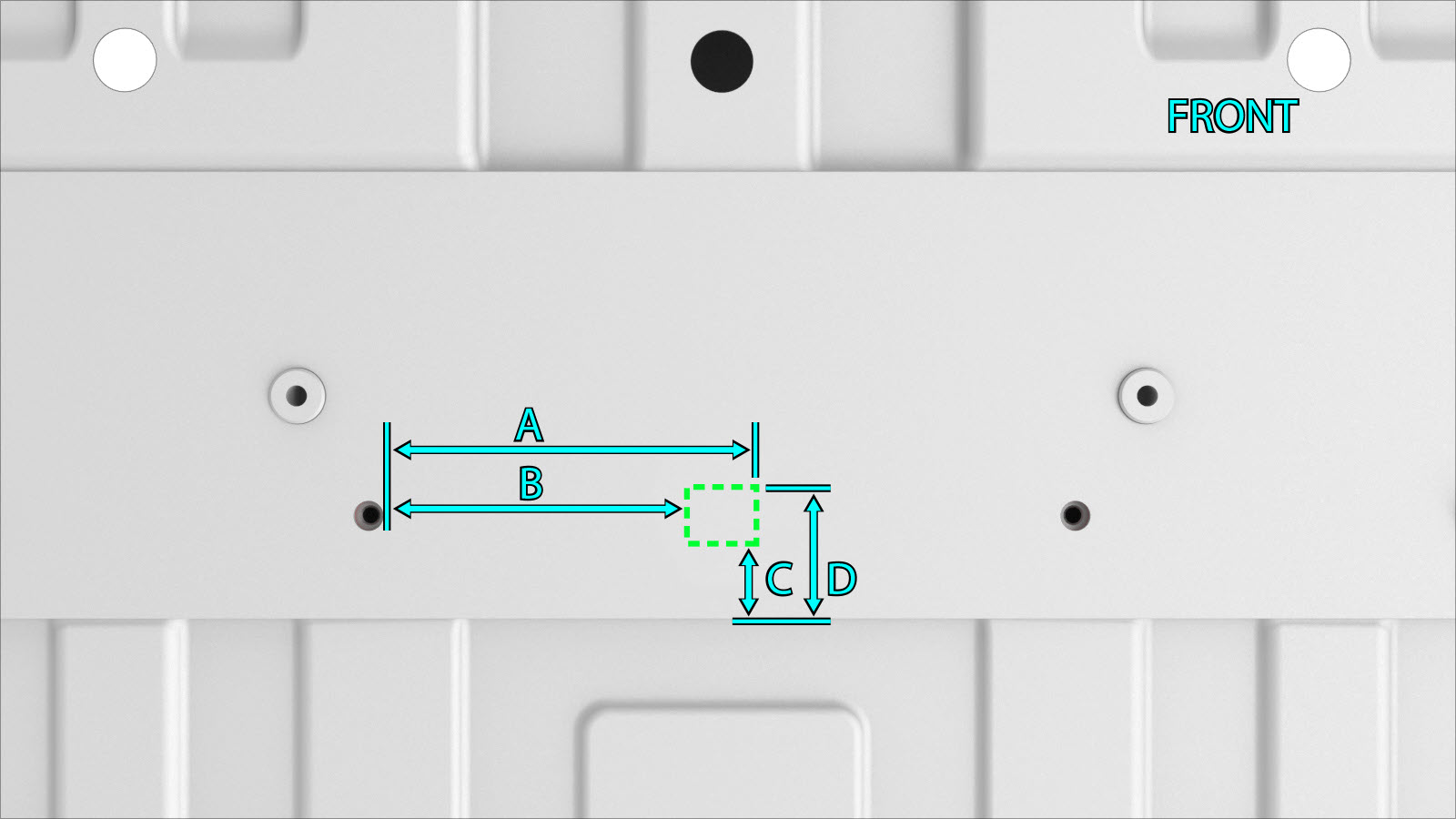

Travessa dianteira:- A = 148 mm.
- B = 120 mm.
- C = 30 mm.
- D = 52 mm.

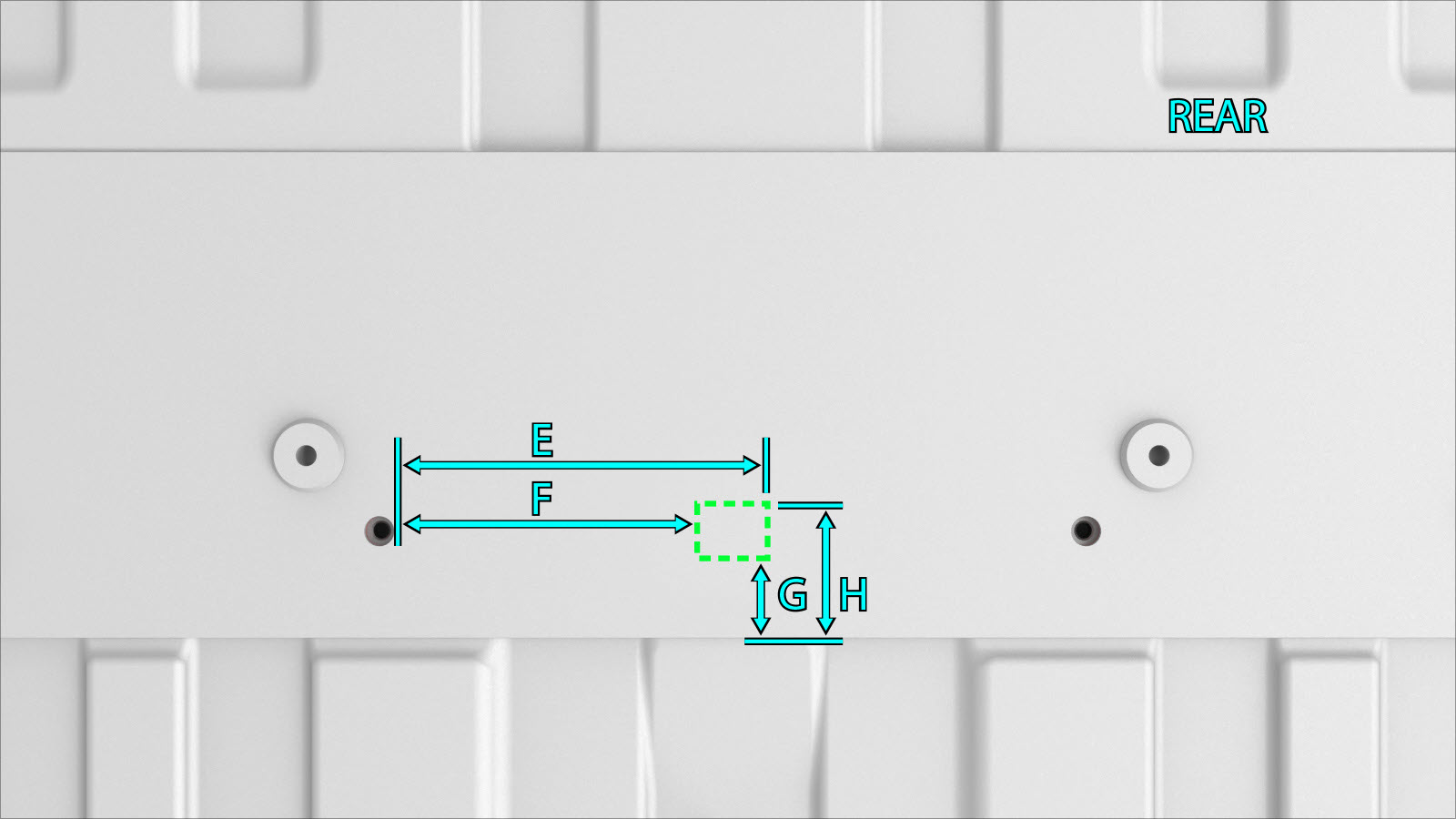

Travessa traseira:- E = 148 mm.
- F = 120 mm.
- G = 31 mm.
- H = 53 mm.
-

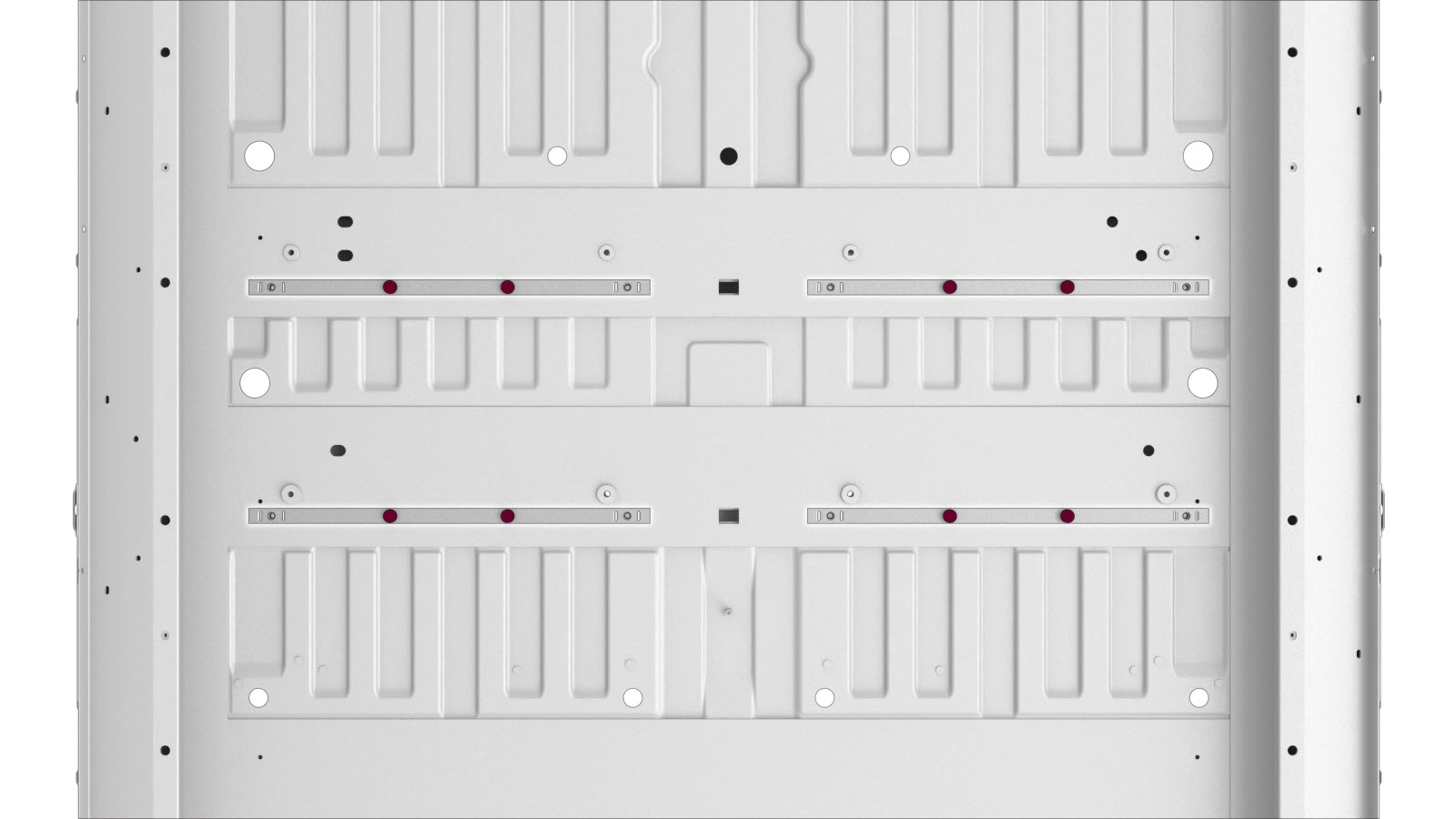

Remova os rebites de fábrica da área de reparação.
ou rebites estruturais de fábrica
-
Remova a calha do fixador através do acesso.
NotaSe a calha do fixador original não estiver danificada, pode ser reutilizada.
- Remova a porca de fluxo da bateria da calha do fixador.
- Instale a porca de fluxo da bateria na calha do fixador.
- Instale a calha do fixador através do acesso.
-
Instale fixadores através da travessa e da calha do fixador.
- Aplique um revestimento anticorrosão a qualquer metal exposto.
-
Instale um remendo de butilo por cima do acesso.
- Realize quaisquer operações pós-reparação necessárias.
