Substituição dos pinos das calhas dianteiras da carroçaria partidos

Instruções para a substituição de pinos da calha dianteira da carroçaria partidos ou em falta.

Se um pino da calha dianteira da carroçaria se partir durante o envio ou durante uma reparação, solde novamente o pino original, se possível. Caso o pino original não tenha partido totalmente (ou seja, permanece uma grande parte do pino original na calha) ou esteja em falta, encomende um pino de substituição e solde-o na localização original.

Pinos de substituição

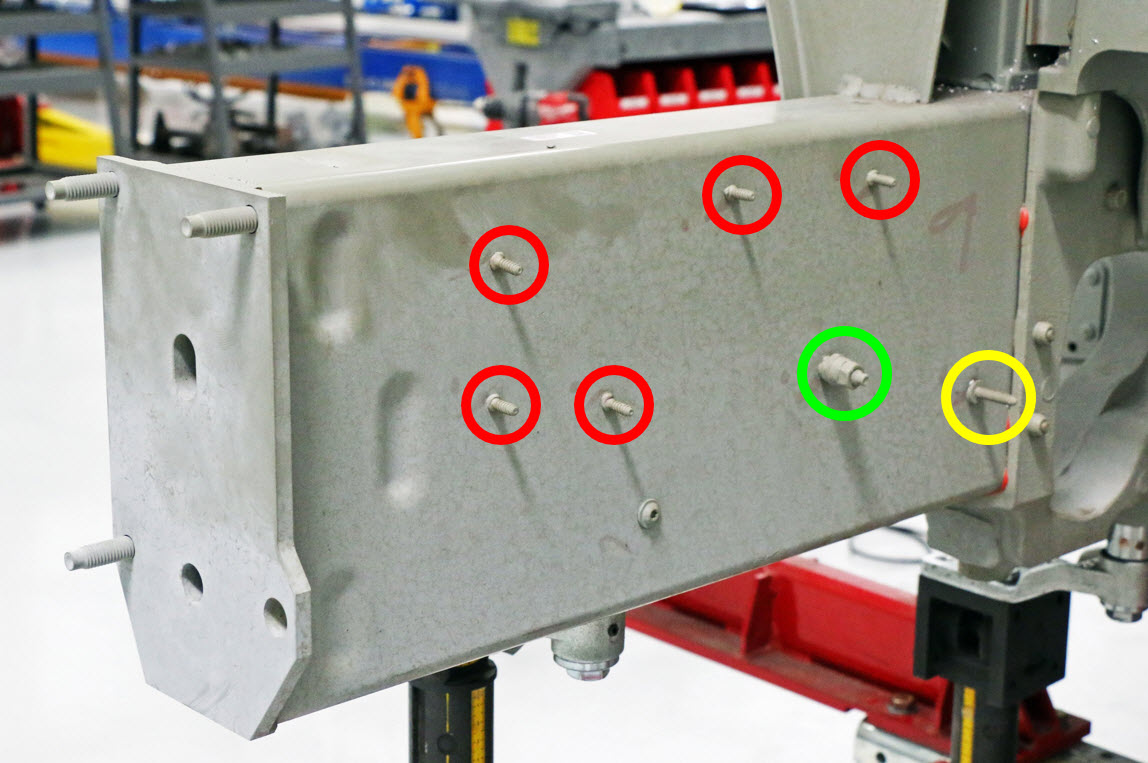

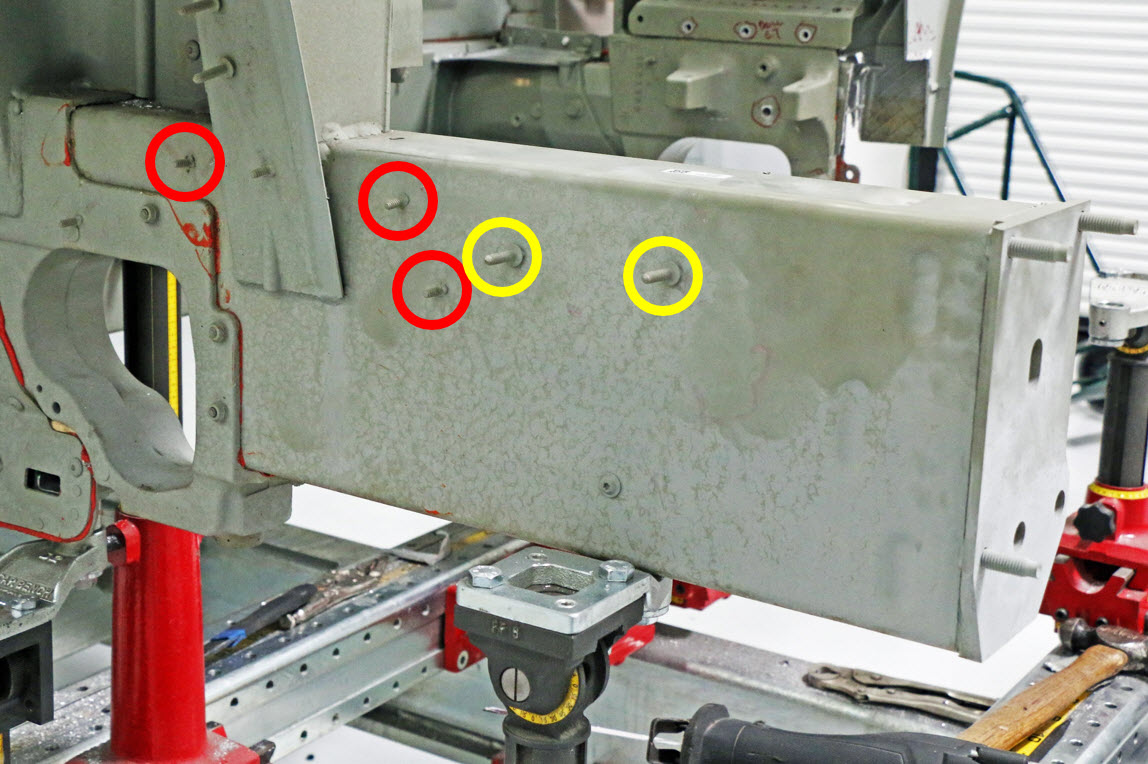

As calhas dianteiras da carroçaria dispõem de 3 tipos de pinos:

  • Pinos de terra M8 (assinalados a verde)
  • Pinos de fixação M6 (assinalados a amarelo)
  • Pinos para presilhas de pressão (assinalados a vermelho)
Informational PurposesAn informational icon, calling your attention
Nota
As imagens apresentadas são fornecidas como exemplo. A quantidade e a localização exata dos pinos pode variar.

Utilize a tabela seguinte para encomendar o pino de substituição correto.

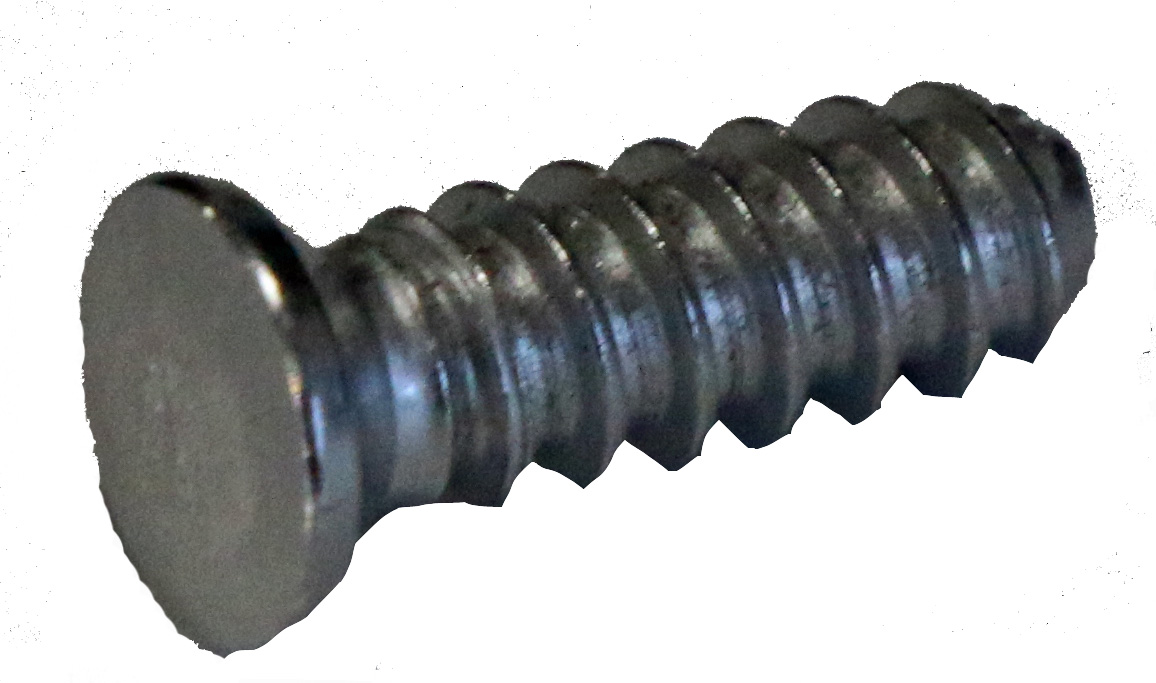

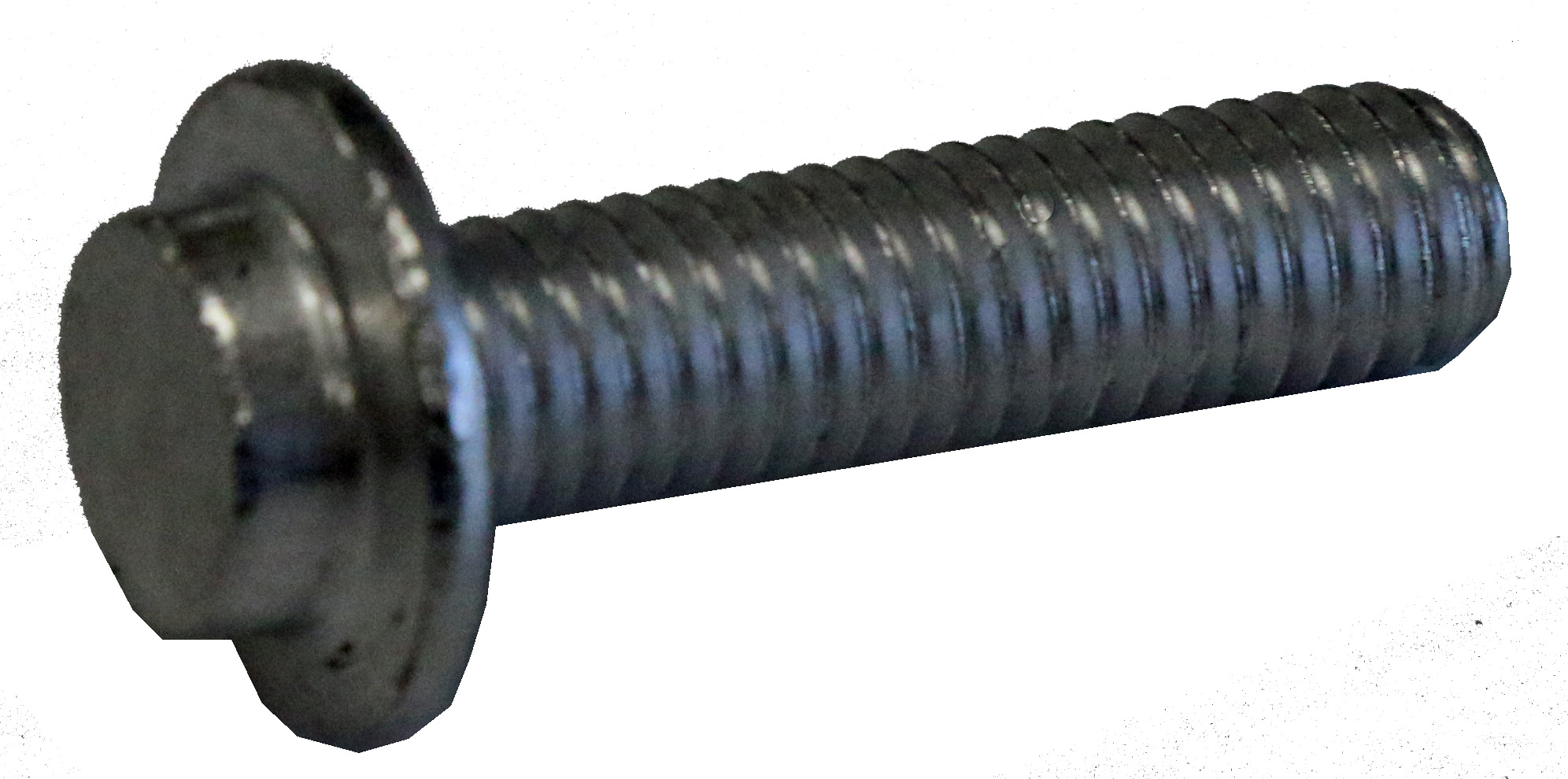

Pino Imagem Número de peça da Tesla QTD Descrição do Manual de peças
Pino de terra M8
2007130-00-A 1 PINO SOLDADO - ALUMÍNIO M8 - 1,25 x 26
Pino de fixação M6
1013806-00-A 1 PINO, SOLD., RND, M6-29,5 [AL]CO

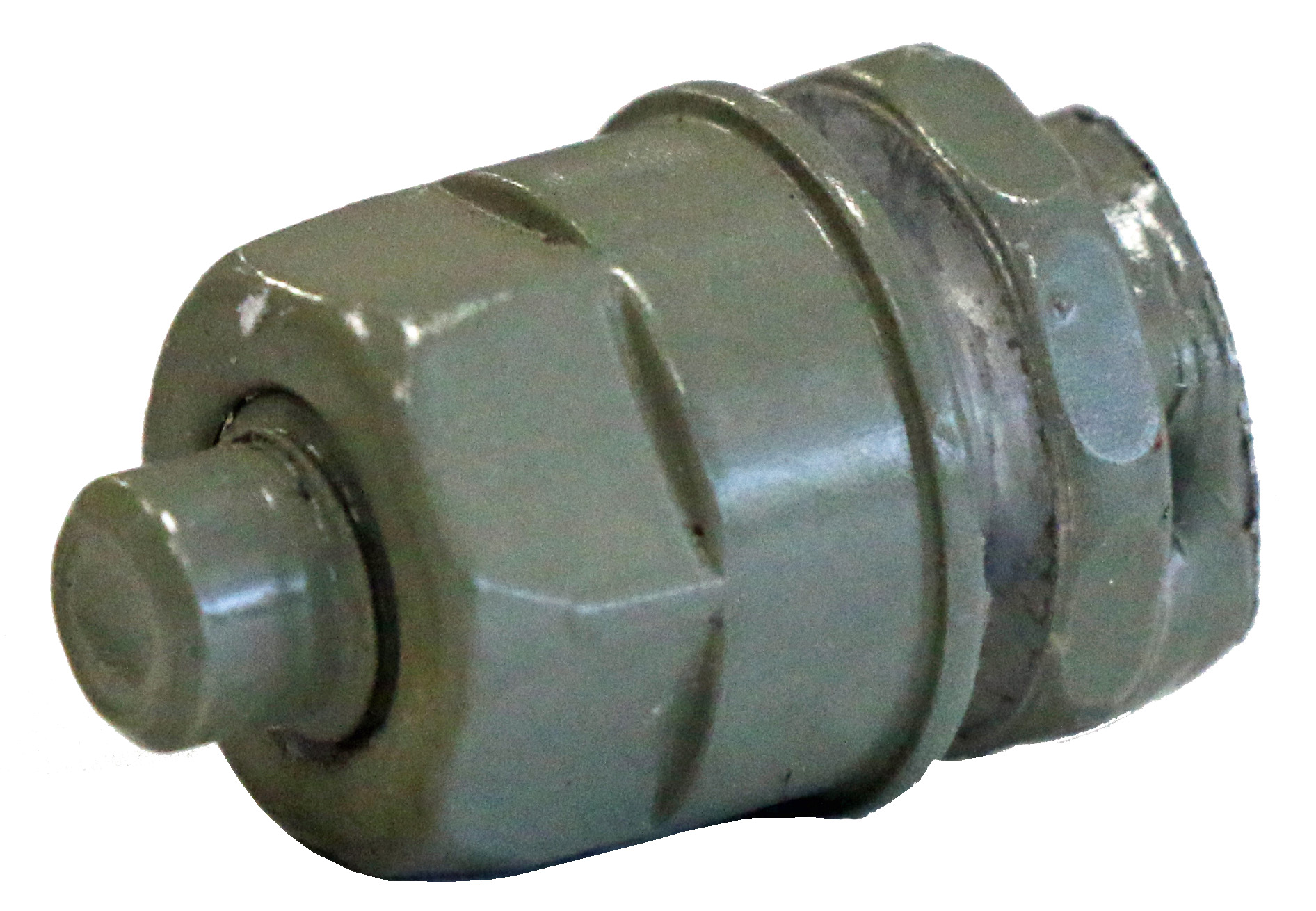

Pino para presilha de pressão
2007122-00-A 1 PINO SOLD. AL FLG T5 x 15,5
Informational PurposesAn informational icon, calling your attention
Nota
Estes números de peças encontravam-se atualizados no momento em que foram publicados. Utilize a revisão indicada ou posterior, a menos que especificado em contrário no manual de peças.

Procedimento

  1. Utilize uma rebarbadora para limar a restante parte do pino.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    utilize apenas rodas e cintas de lixa de grão 80 ou mais finas em componentes de alumínio. O uso de rodas ou cintas de lixa com grão superior a 80 pode provocar fraturas no alumínio.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    remova o e-coat numa área bem ventilada. Utilize equipamento de proteção individual adequado.
  2. Se necessário, utilize uma lixadeira de disco com um disco de tratamento de superfícies com uma abrasividade média ou uma lixadeira de cinta com uma cinta de abrasividade média para retirar o e-coat da calha dianteira da carroçaria, na zona de soldadura.
  3. Solde o pino à calha dianteira da carroçaria efetuando uma soldadura GMA.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  4. Aplique uma camada de primário anticorrosivo adequado a qualquer metal nu.
