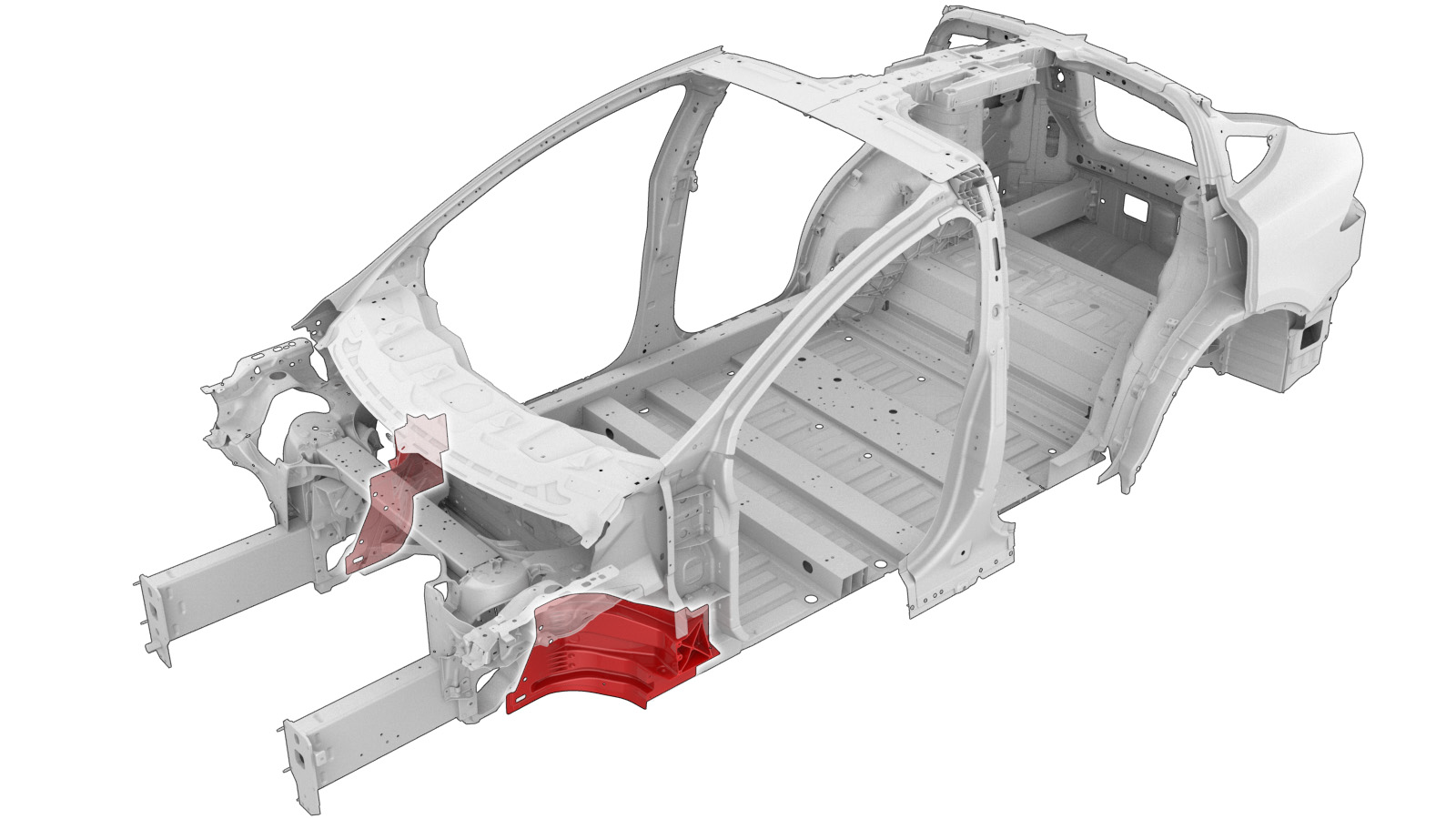

Parte exterior da caixa estrutural
Código de correção:
10101021802
10101021902
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para reparação da parte exterior da caixa estrutural para obter mais informações.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

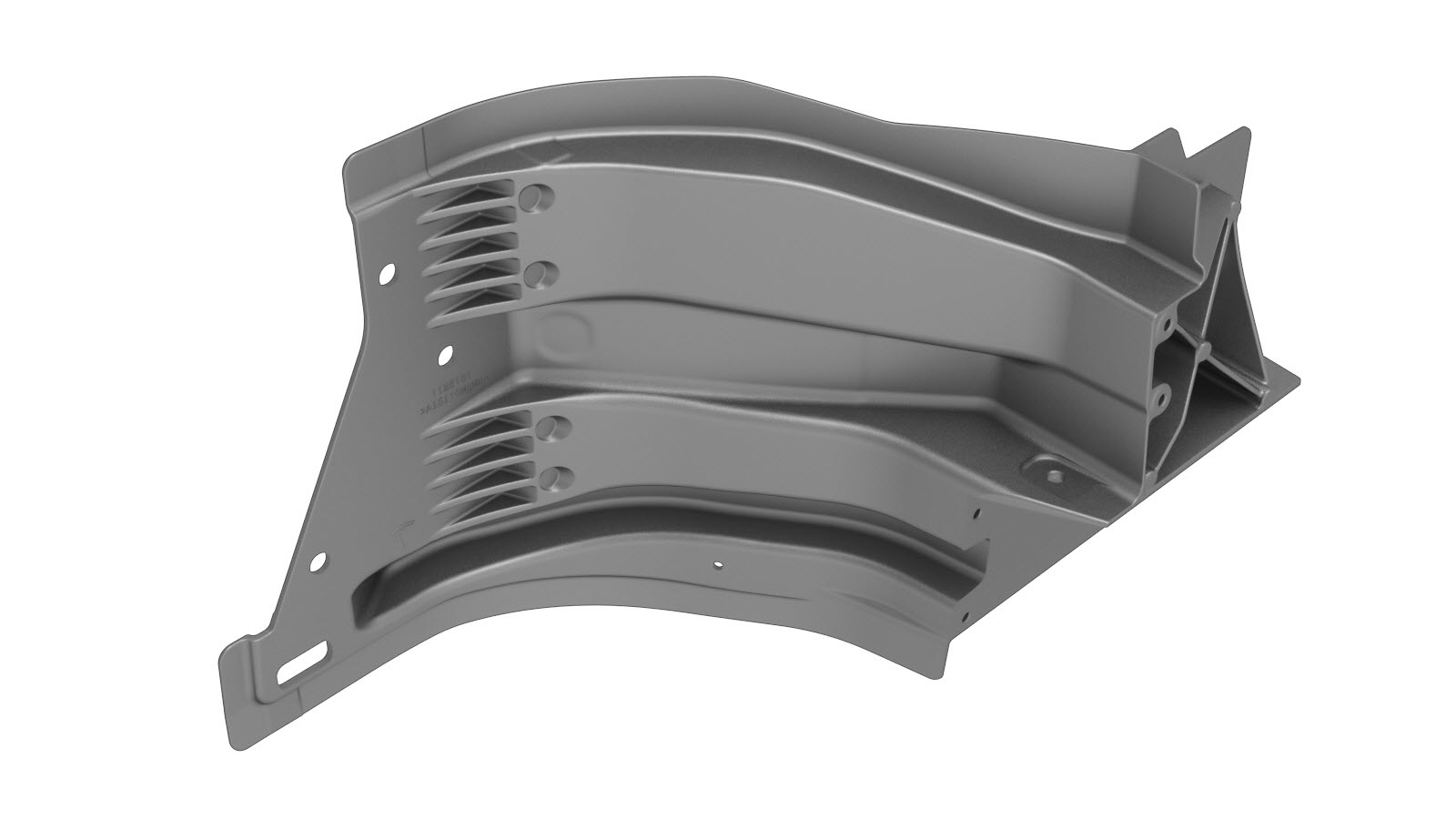

| 1 | CAIXA ESTRUTURAL, EXTERIOR, DIANTEIRA ESQUERDA REVESTIDA (parte exterior da caixa estrutural) | |
| 16 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 7 | Rebite estrutural, 6,5 mm, médio | |
| 9 | Rebite oco S58 | |
| 3 | Parafuso, cabeça sextavada BLT HF M10-1.50x25 | Número de peça Tesla 2007116. |
| 1 | Parafuso, cabeça sextavada M8-1.25x20 | Número de peça Tesla 1007580-00-A. |
| 1 | Porca HF,M8-1.25 | Número de peça Tesla 1111541-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

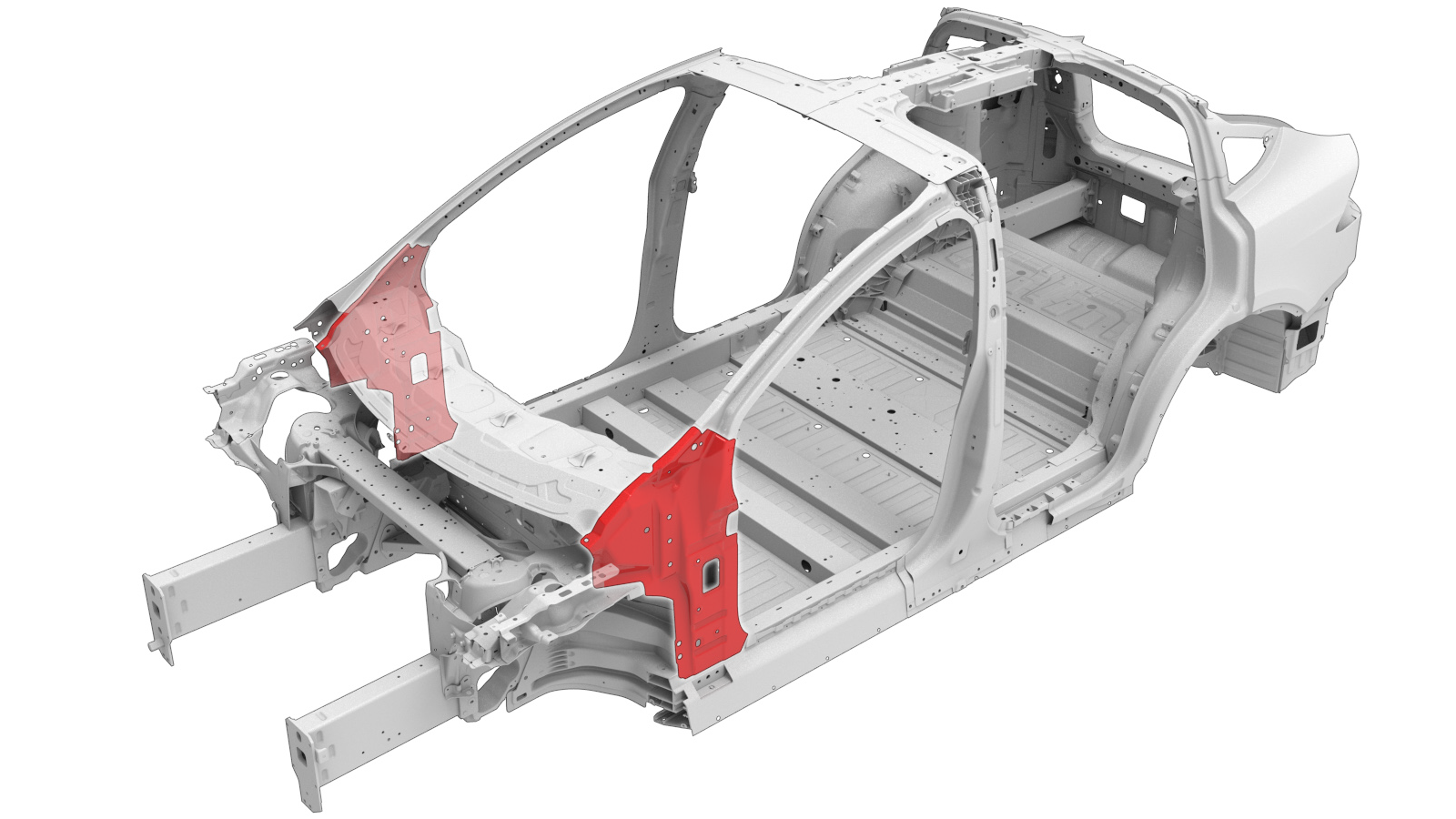

Retire o item Parte interior do pilar articulado.
-

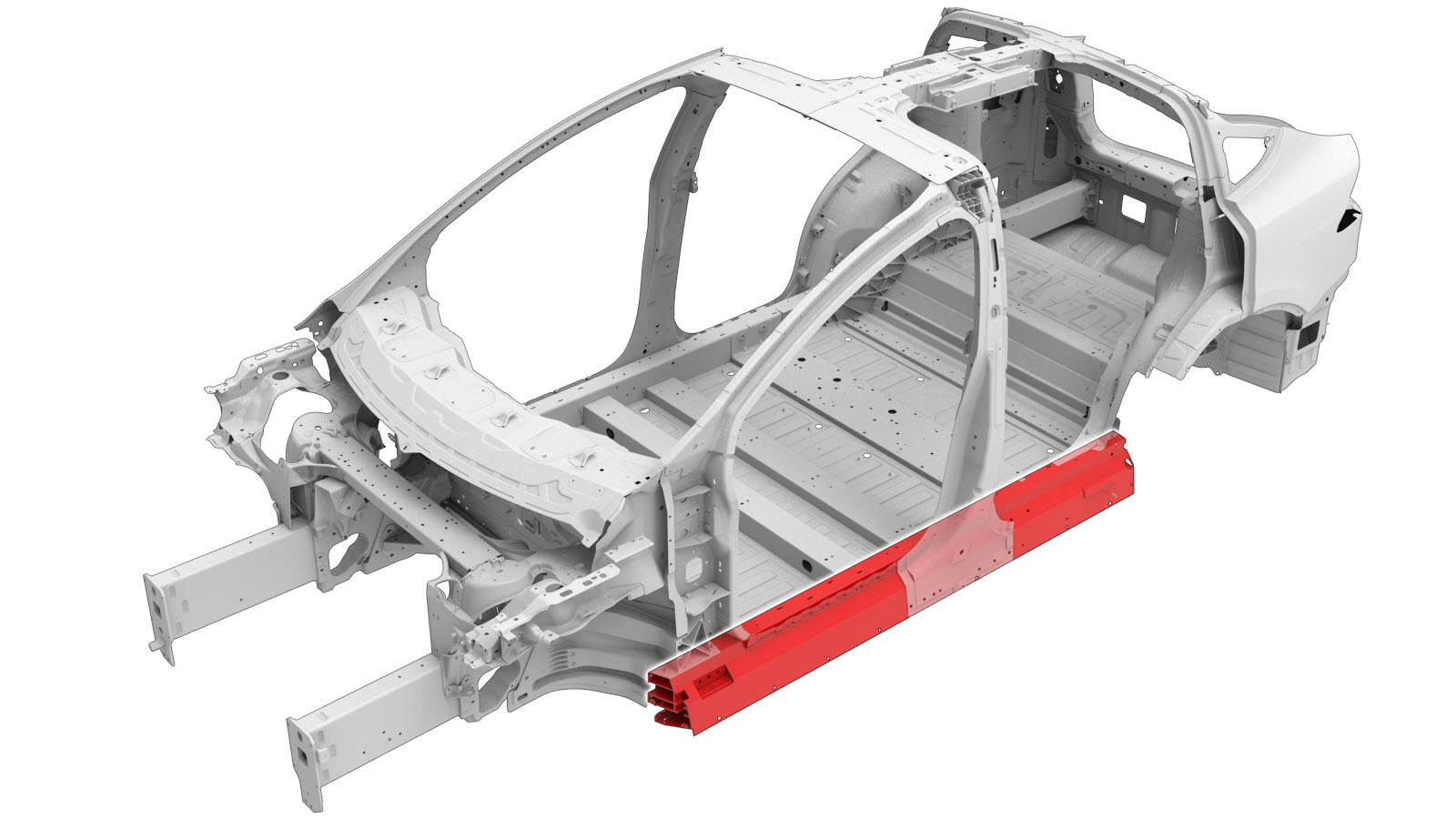

Retire o item Soleira (completa).
-

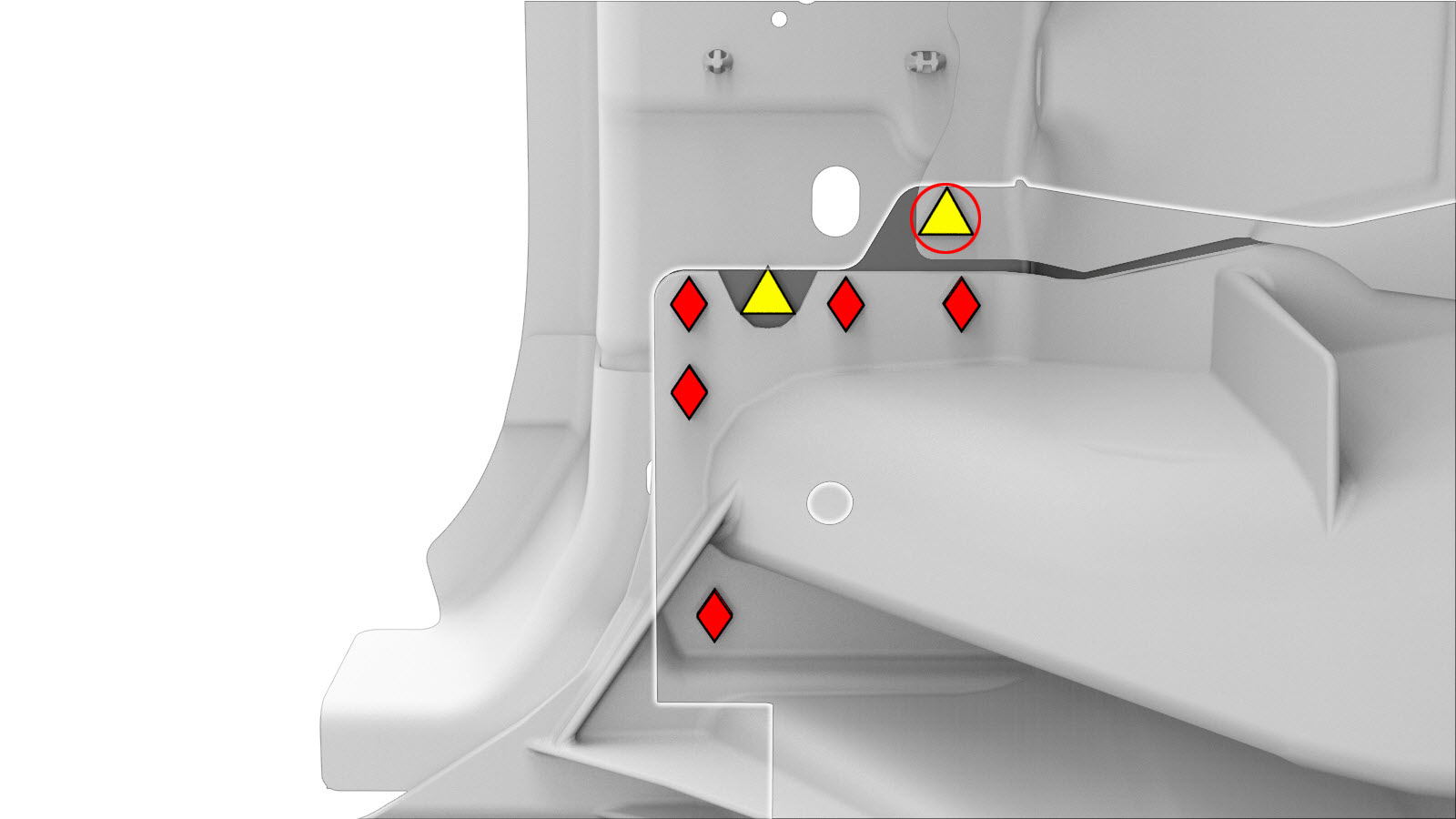

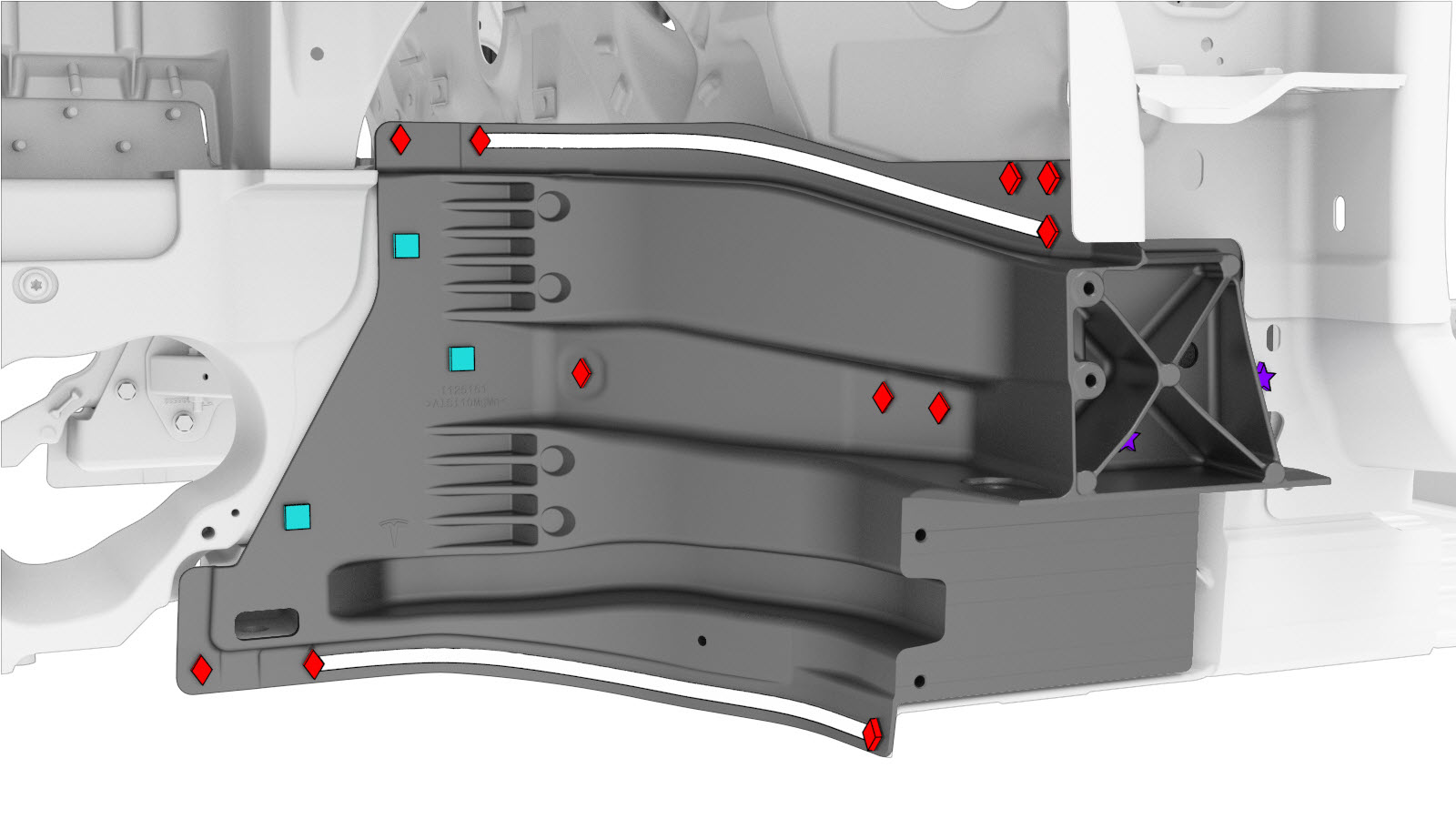

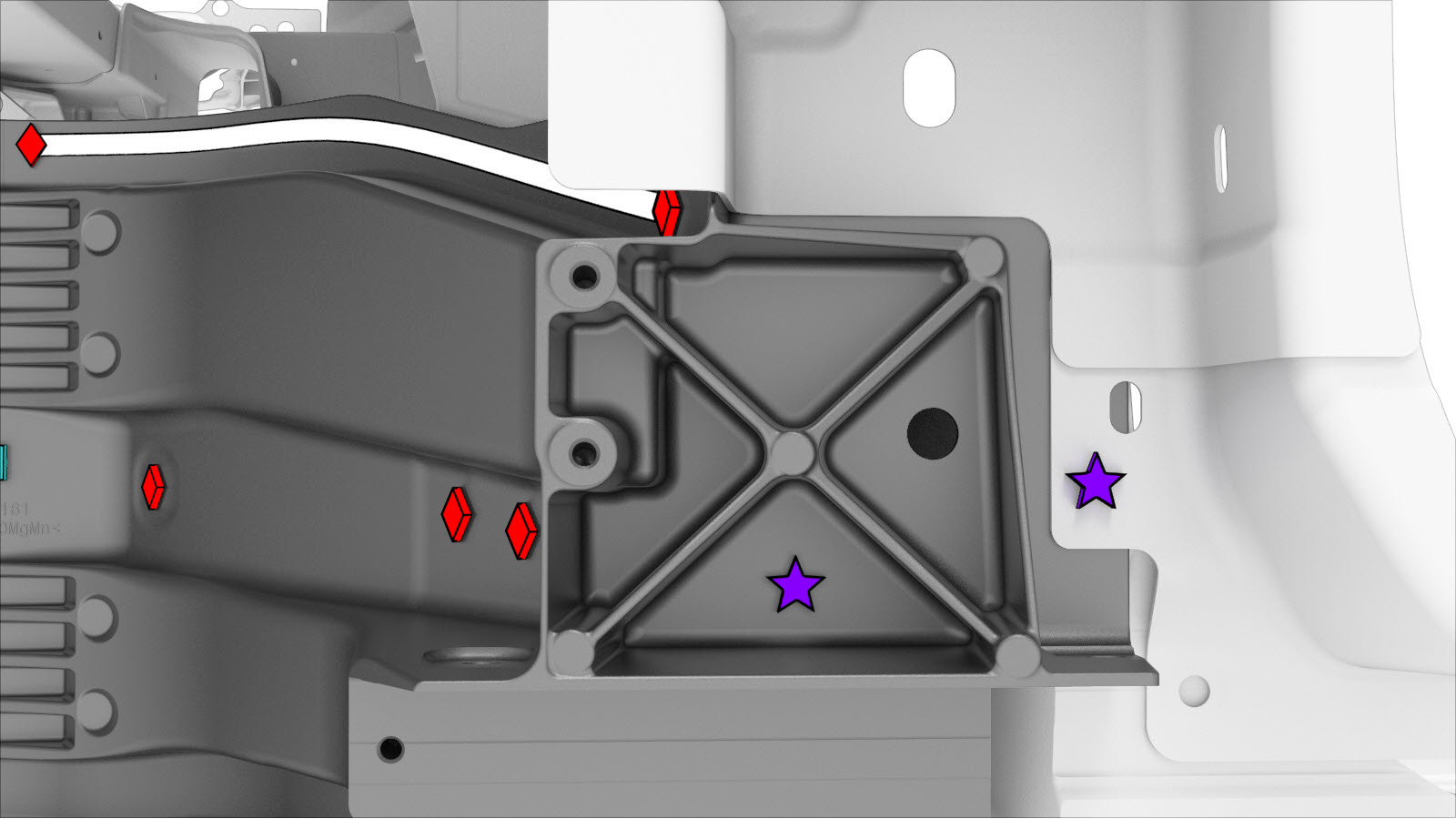

Remova o componente original.

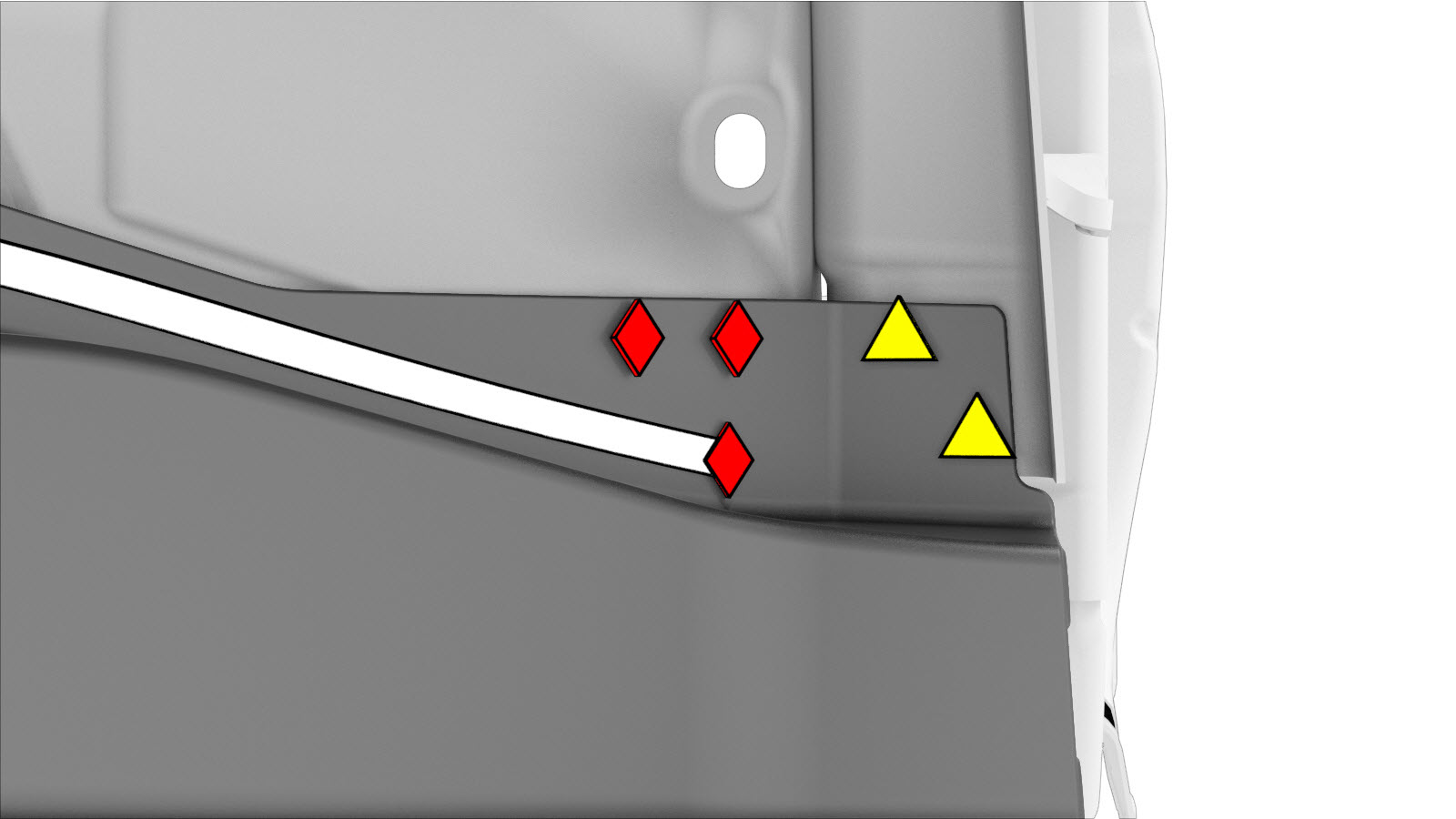

ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuraçãoNotaAo retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.ou SPR de fábrica
ou RIVTAC
-

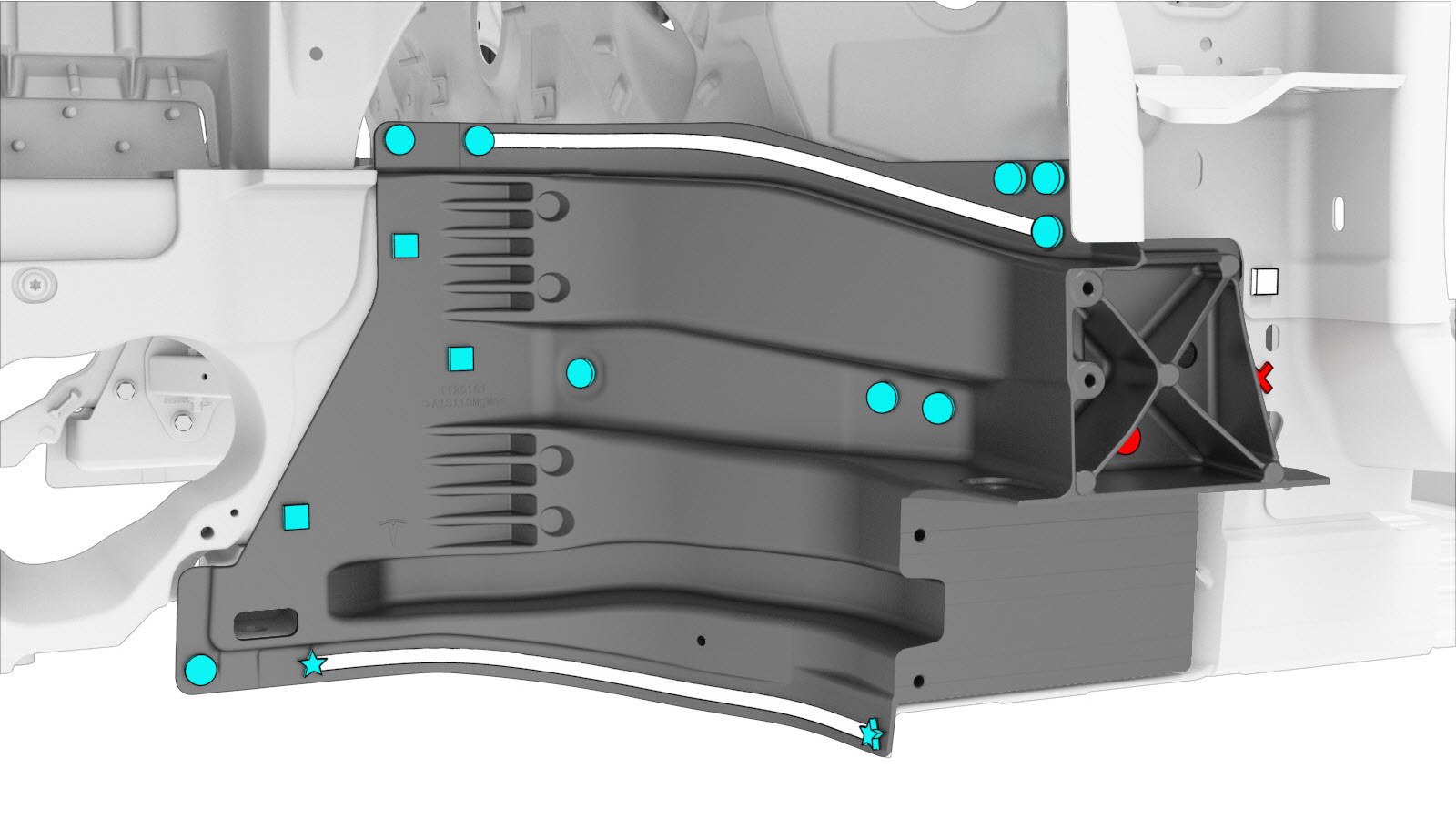

Prepare a instalação.

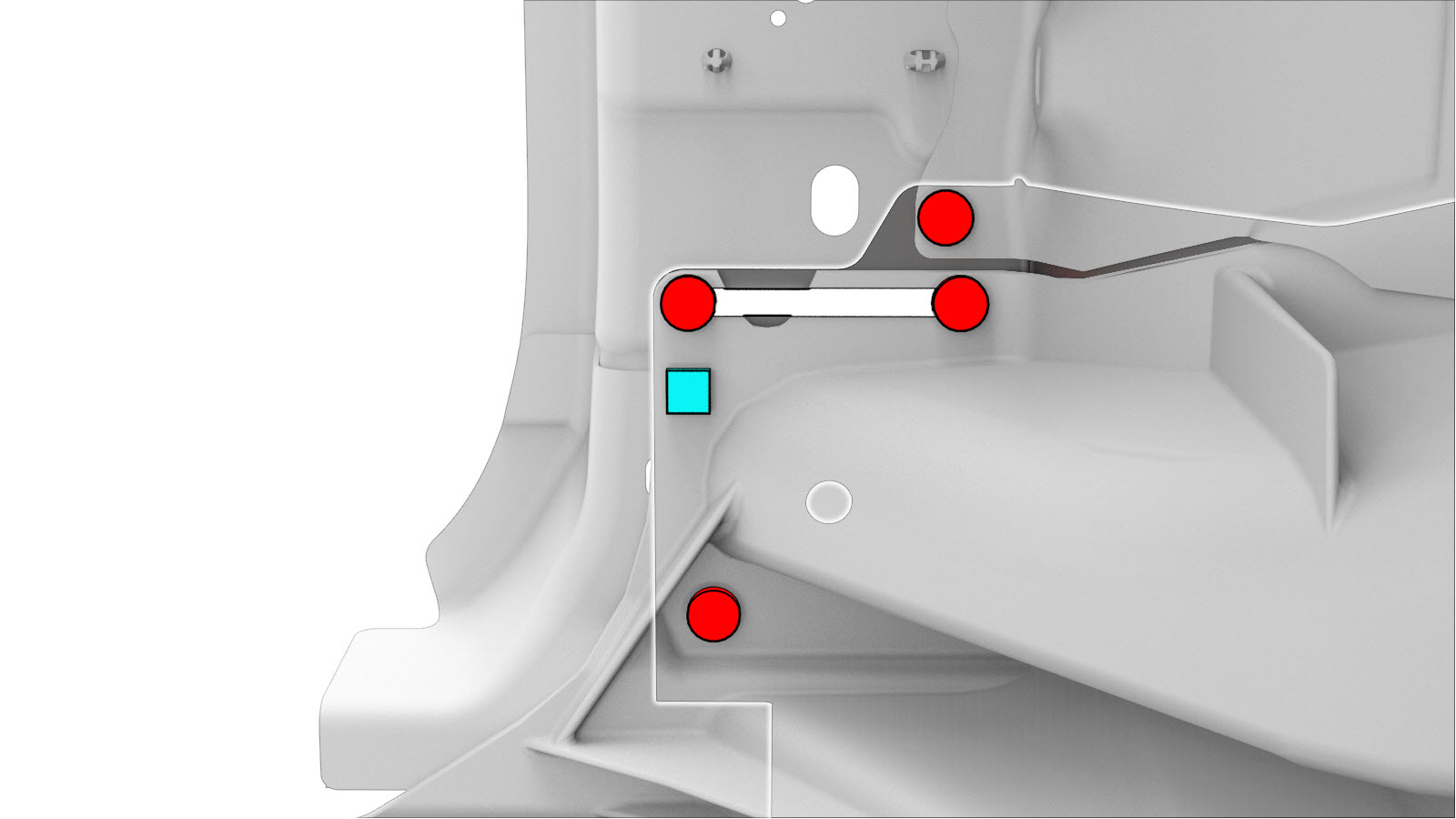

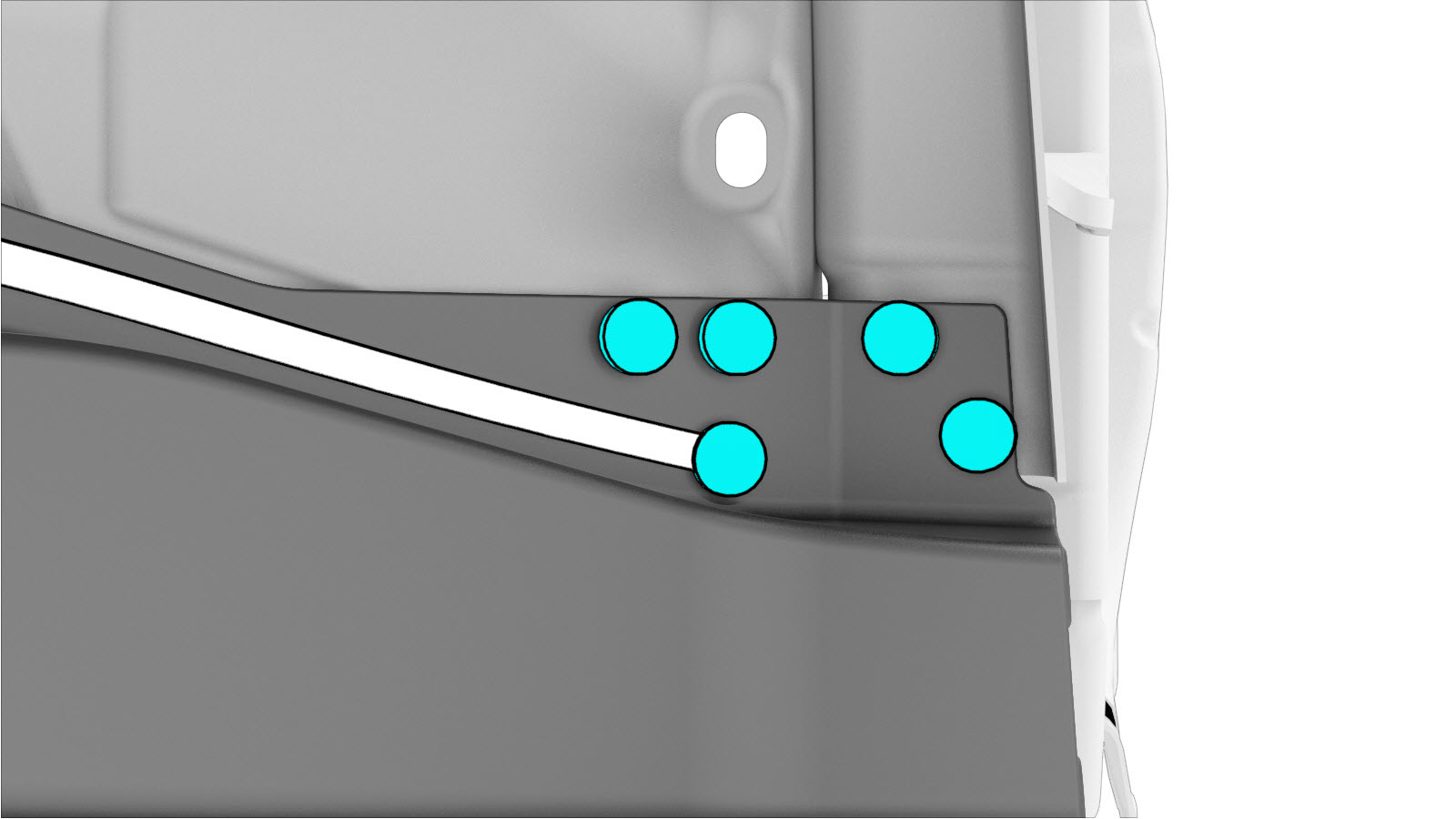

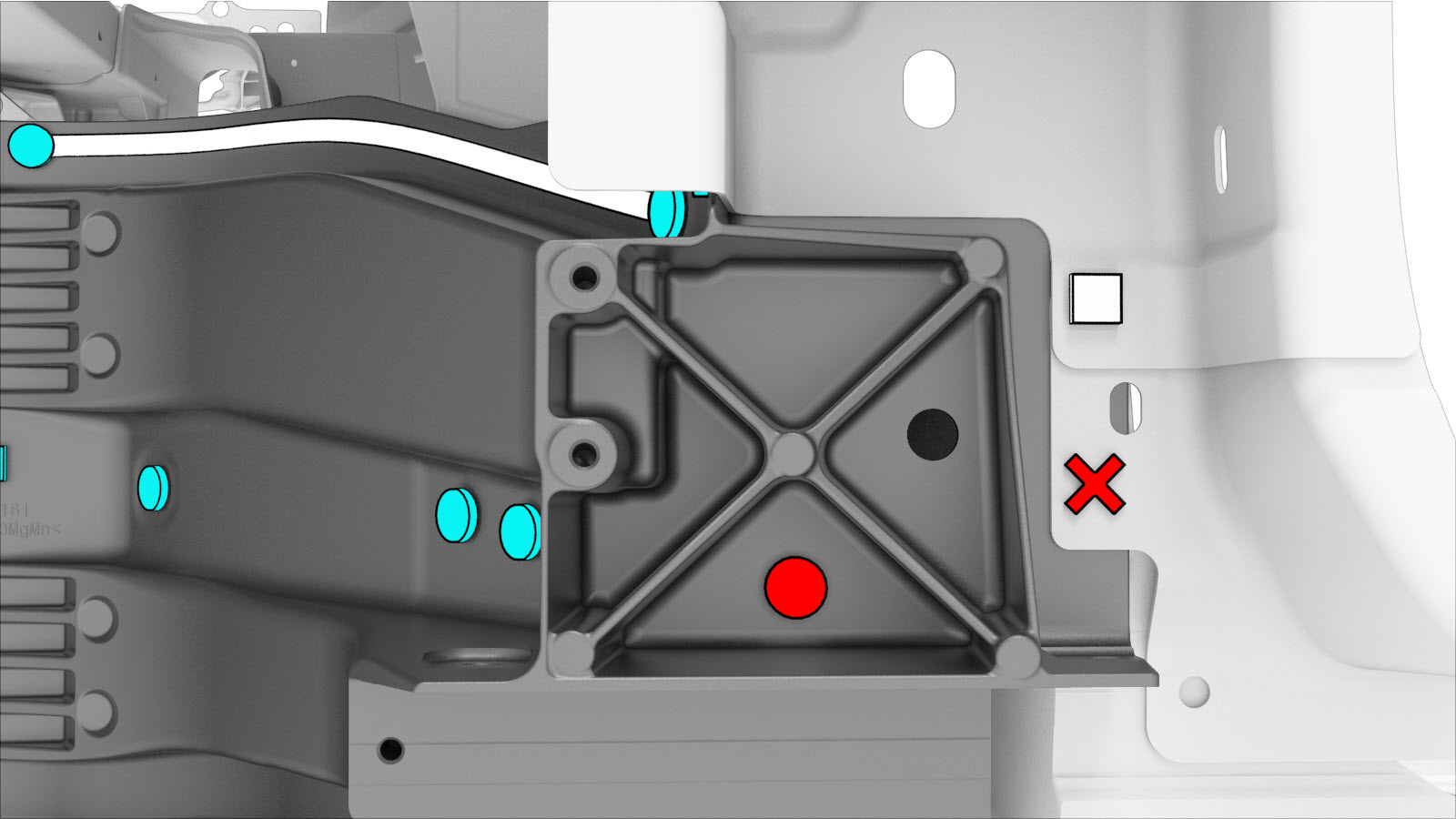

ou rebites estruturais de resistência elevada, 6,5 mmNotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites estruturais, 6,5 mm, médios
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte os parafusos e as porcas da seguinte forma:
- Parafusos de cabeça sextavada, HF M10-1,50x25, número de peça 2007116: 50 Nm.
- Parafusos de cabeça sextavada, M8-1,25x20, número de peça Tesla 1007580-00-A: 30 Nm.
- Porca, HF,M8-1,25, número de peça 1111541-00-A: 30 Nm.
-
Instale o item Soleira (completa).
-
Instale o item Parte interior do pilar articulado.
- Realize quaisquer operações pós-reparação necessárias.
