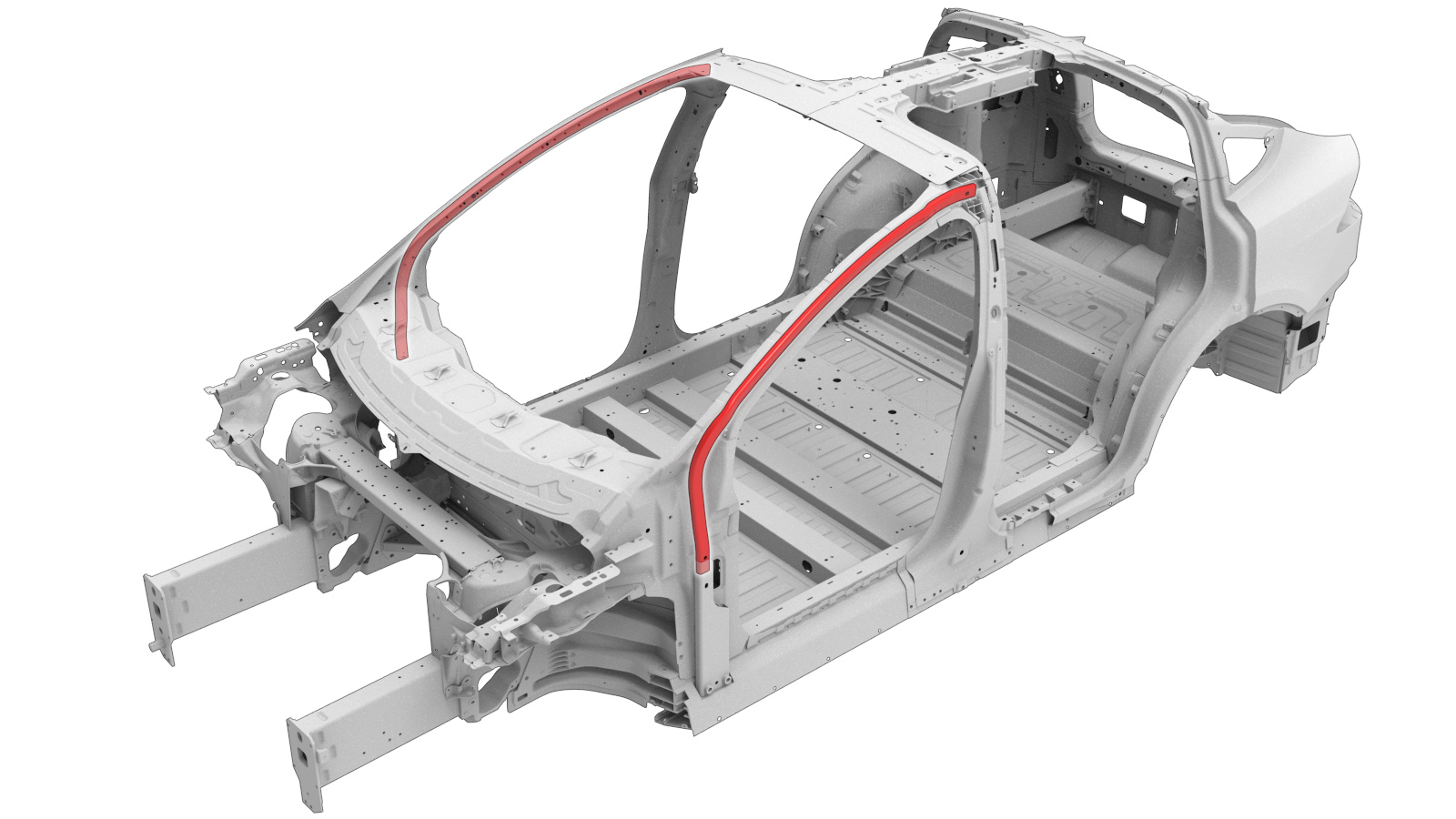

Conjunto do reforço do pilar A
Código de correção:
10100128002
10100128102
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

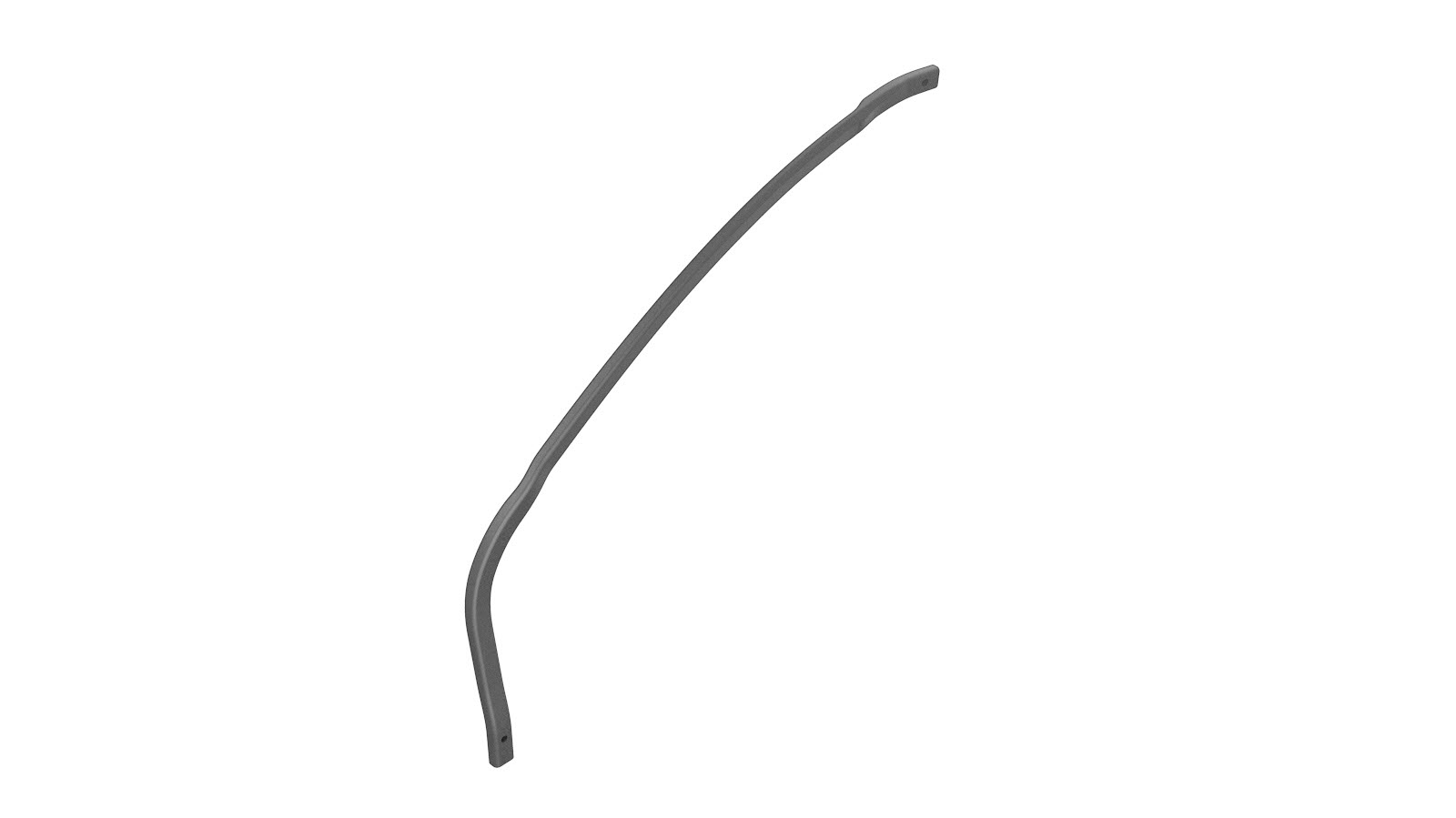

| 1 | CONJUNTO – REFORÇO DO PILAR A (reforço do pilar A) | |
| 3 | Parafuso, cabeça sextavada HF,M6X18 | Número de peça Tesla 1006529-00-A. |
| 1 | PinoPINO DE DUAS PONTAS, HF,M8x25+M8x15 | Número de peça Tesla 1060709-00-B. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

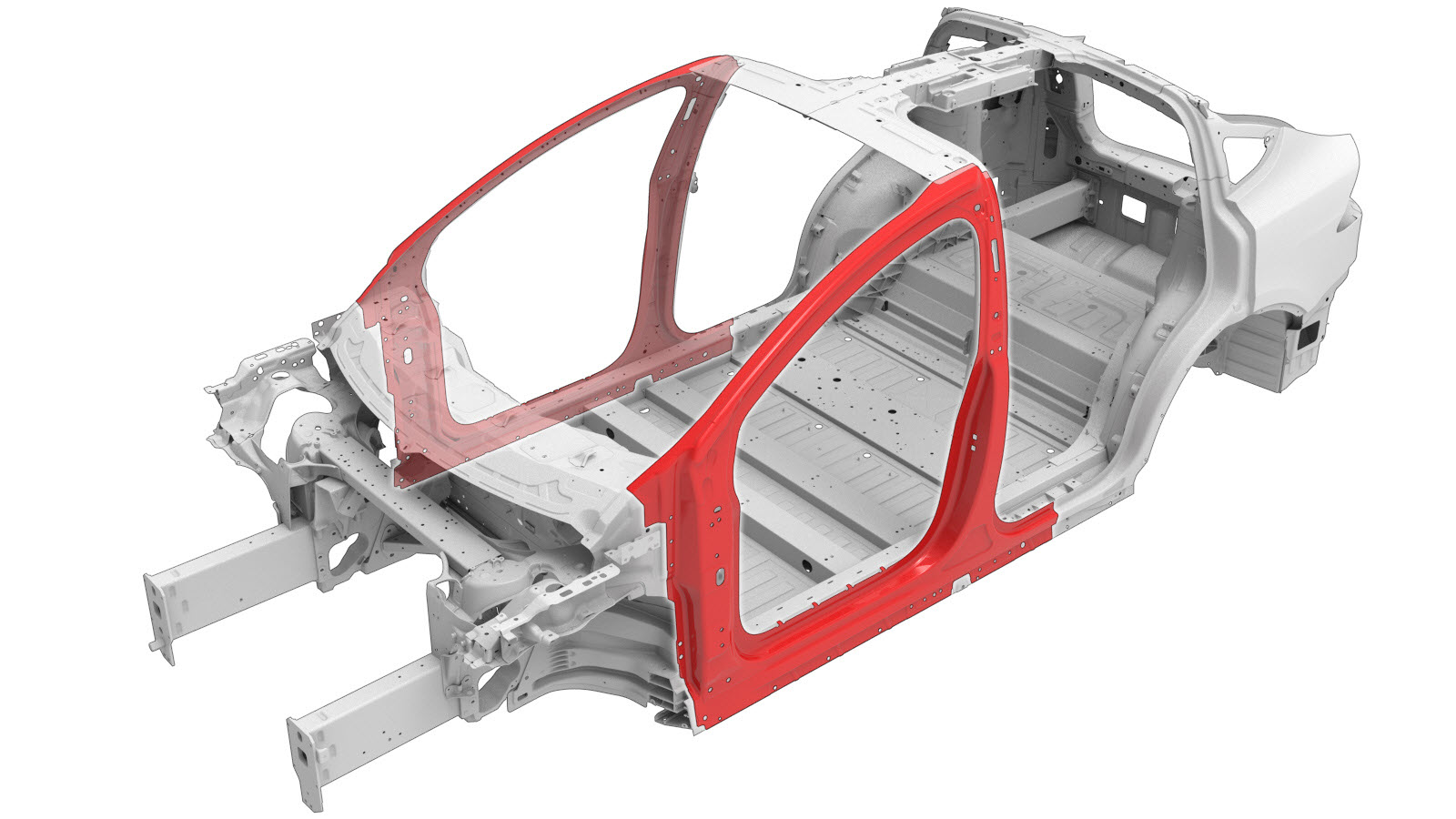

Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
-

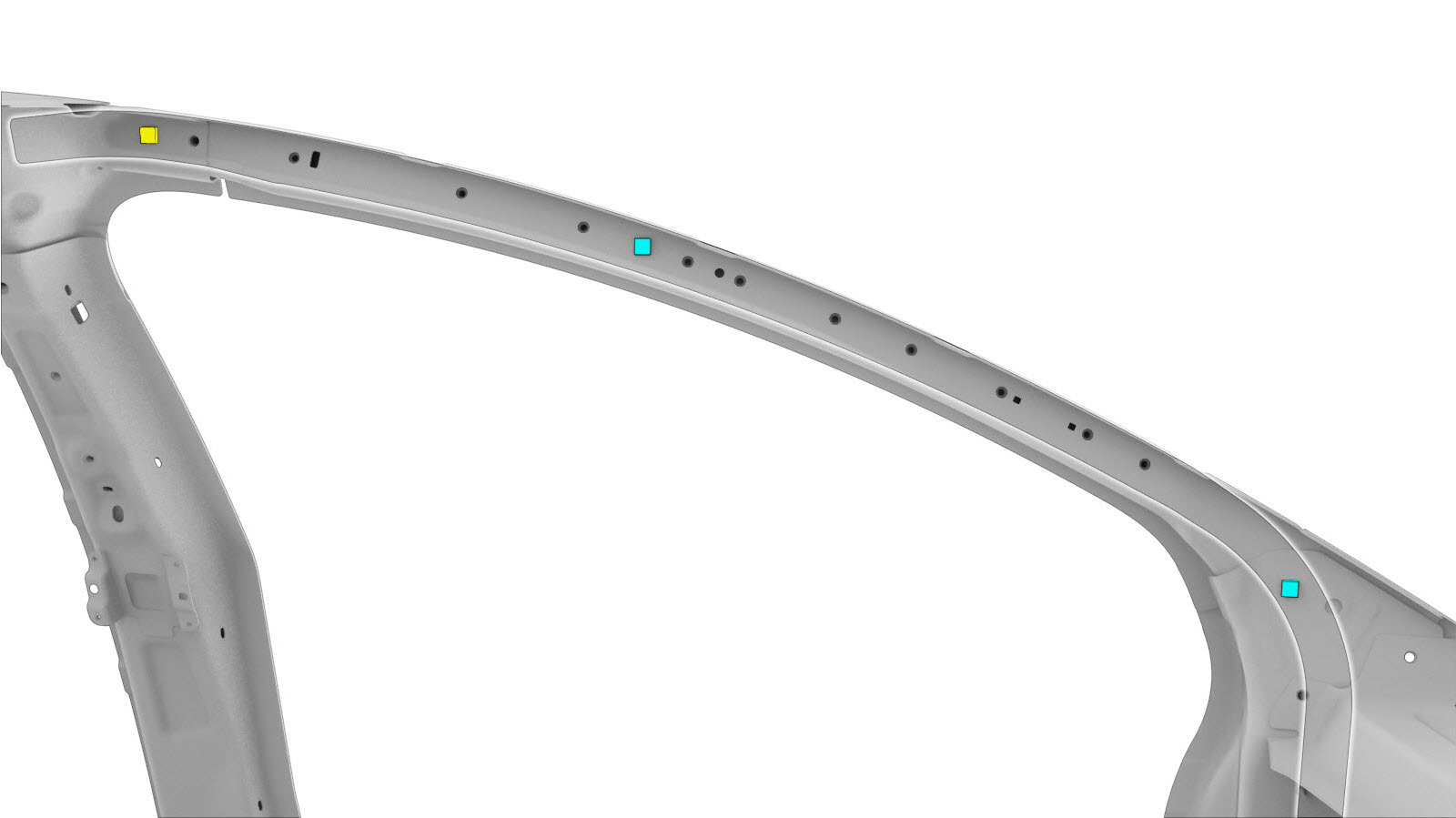

Remova o componente original.
ou parafusos, cabeça sextavada

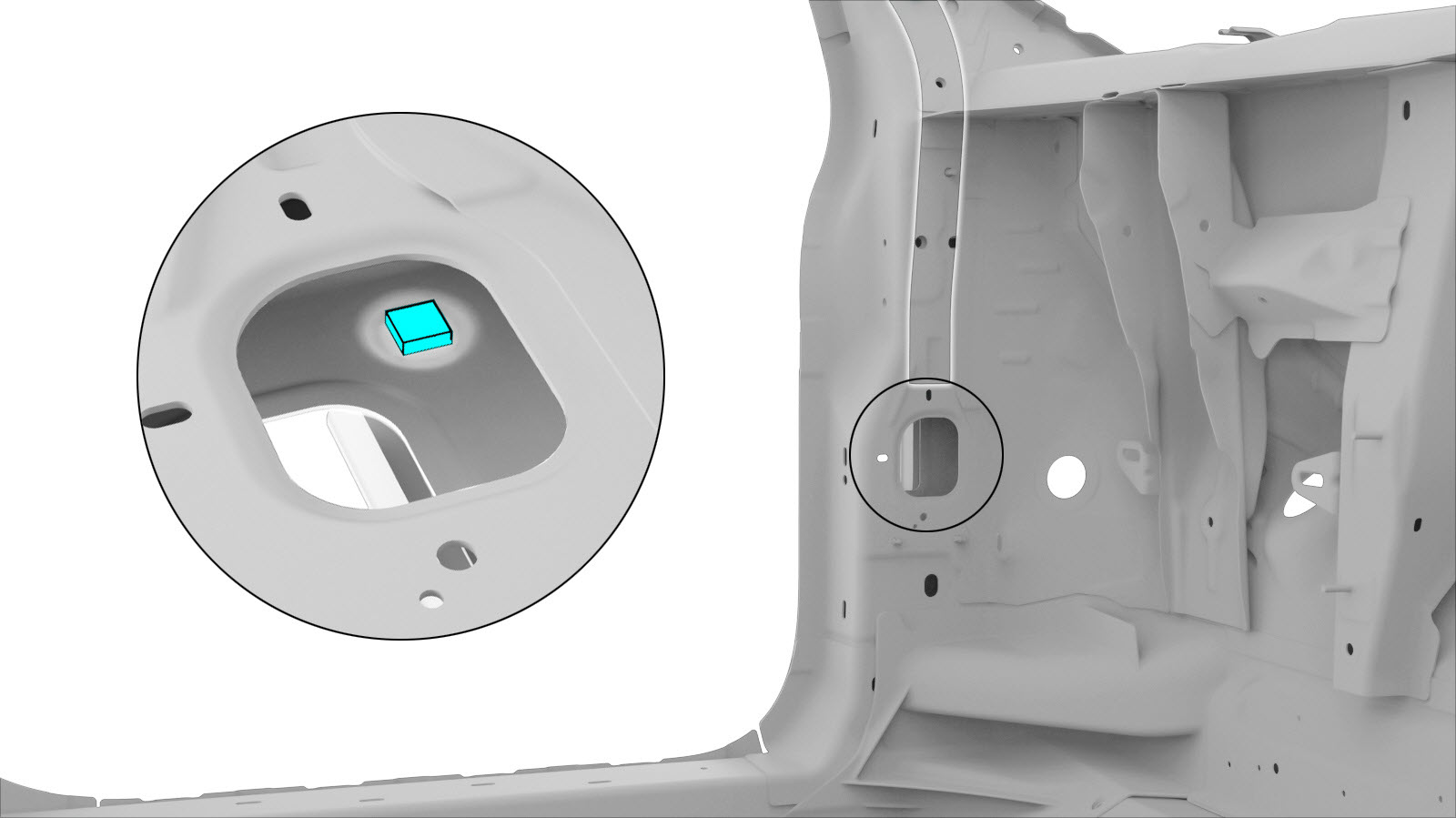

Pino
-
Prepare a instalação.
ou parafusos, cabeça sextavada
Pino
-
Instale o novo componente ou componentes.
Aperte os fixadores da seguinte forma:
- Parafusos M6X18, número de peça 1006529-00-A: 10 Nm.
- Pino de duas pontas M8x25+M8x15, número de peça 1060709-00-B: 10 Nm.
-
Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
- Realize quaisquer operações pós-reparação necessárias.
