Nó traseiro (completo)

Código de correção: 10101819202 10101822502 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

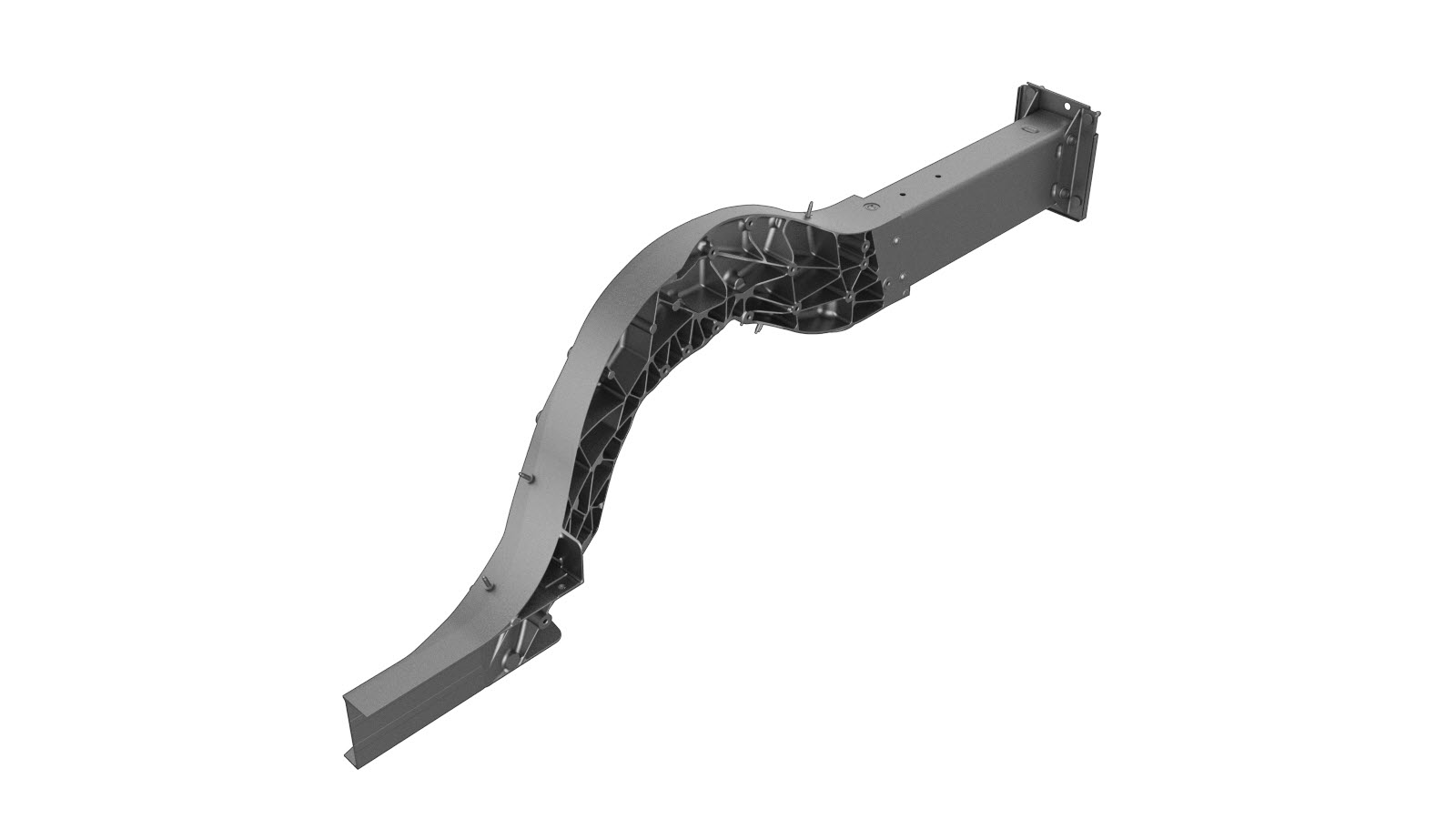

1 MODEL X, CONJUNTO – CALHA TRASEIRA DO MEMBRO (nó traseiro – completo)

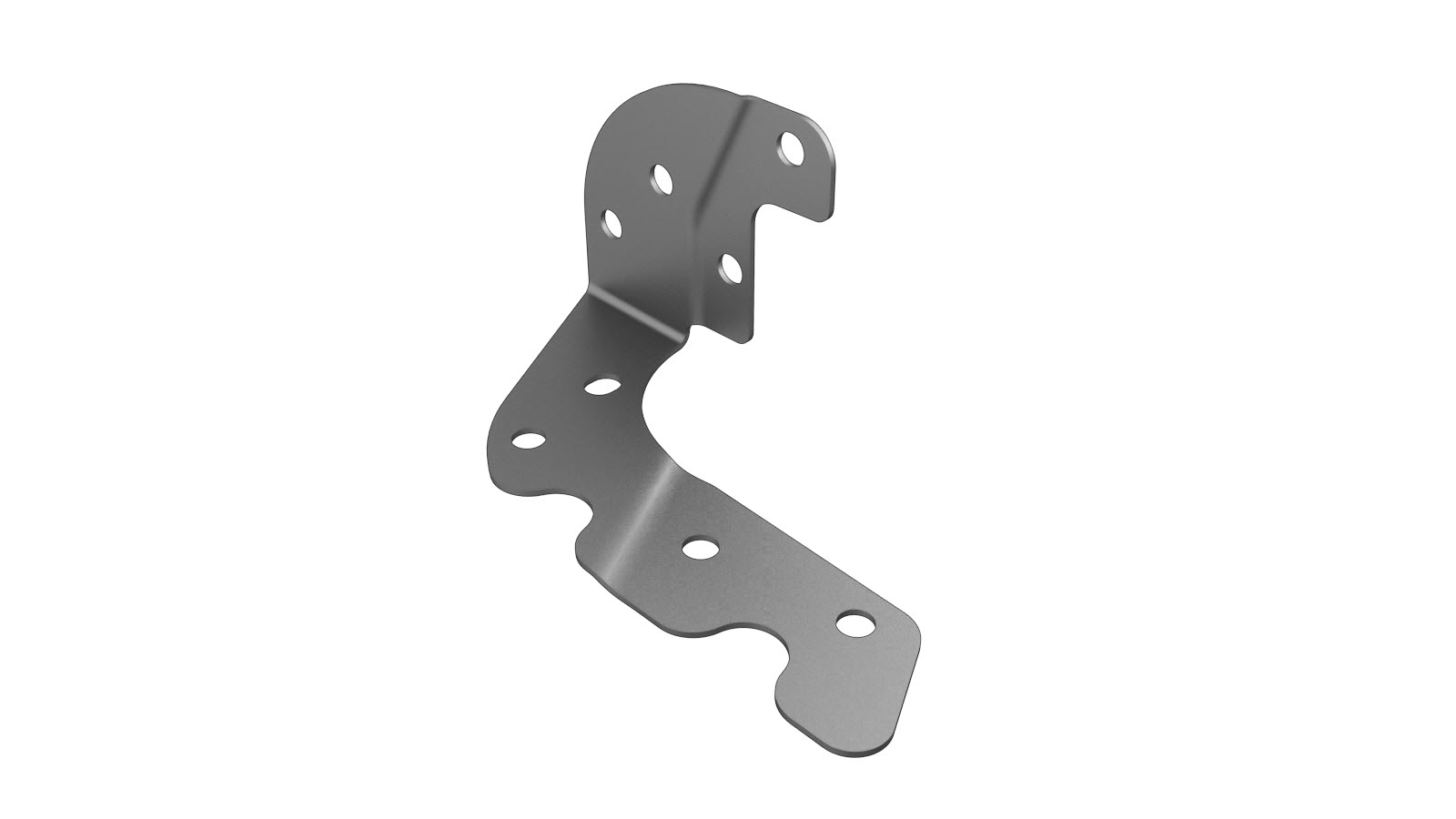

1 REFORÇO MX – INFERIOR DA CAIXA ESTRUTURAL TRASEIRA (reforço inferior da caixa estrutural traseira)
Componente do lado esquerdo: 24

Componente do lado direito: 26

 Rebite estrutural de resistência elevada, 6,5 mm
3 Rebite embutido estrutural, 6,5 mm
1 Parafuso, cabeça sextavada , M8x20 Número de peça Tesla 1007580-00-A.
1 Parafuso, cabeça sextavada , M8x50 Número de peça Tesla 1046838-00-A.
2 Parafuso, cabeça Torx , M8x20 Número de peça Tesla 1014747-00-B.
Componente do lado esquerdo: 11

Componente do lado direito: 8

 Parafuso, cabeça Torx , M8-1.25X16 Número de peça Tesla 1008833-01-A.
Componente do lado esquerdo: 11

Componente do lado direito: 8

 Porca M8-1.25,HF,STEEL[10],ZNAL,BLACK Número de peça Tesla 1006628-01-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Secção do painel do piso do banco traseiro.
  2. Retire o item Conjunto do painel traseiro.
  3. Retire o item Reforços interiores do nó traseiro (dianteira).
  4. Retire o item Reforços interiores do nó traseiro (traseira).
  5. Retire o item Extensão do painel de piso da bagageira traseira.
  6. Retire o item Reforço exterior do nó traseiro.
  7. Retire o item Reforço da torre do amortecedor traseiro.

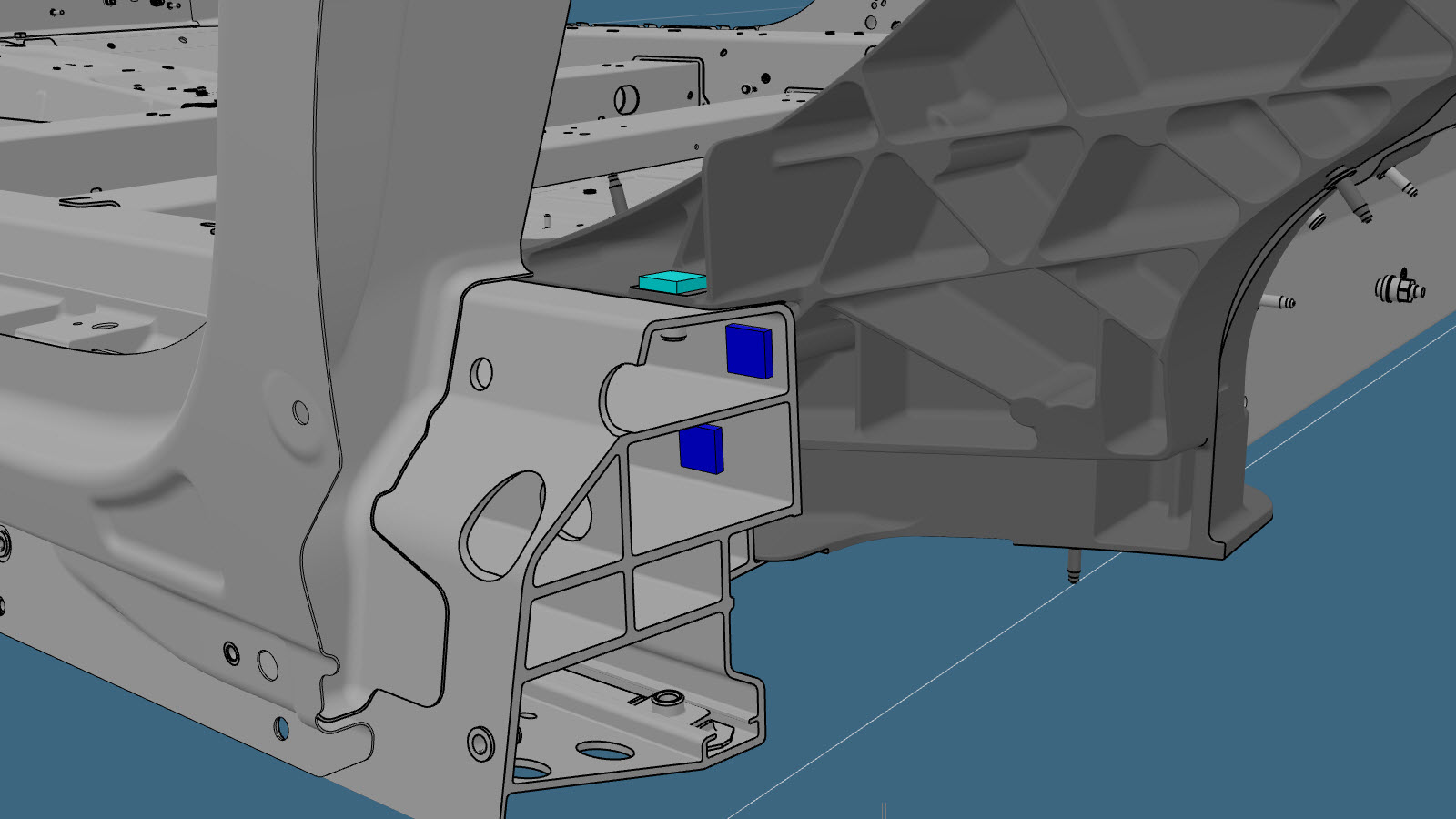

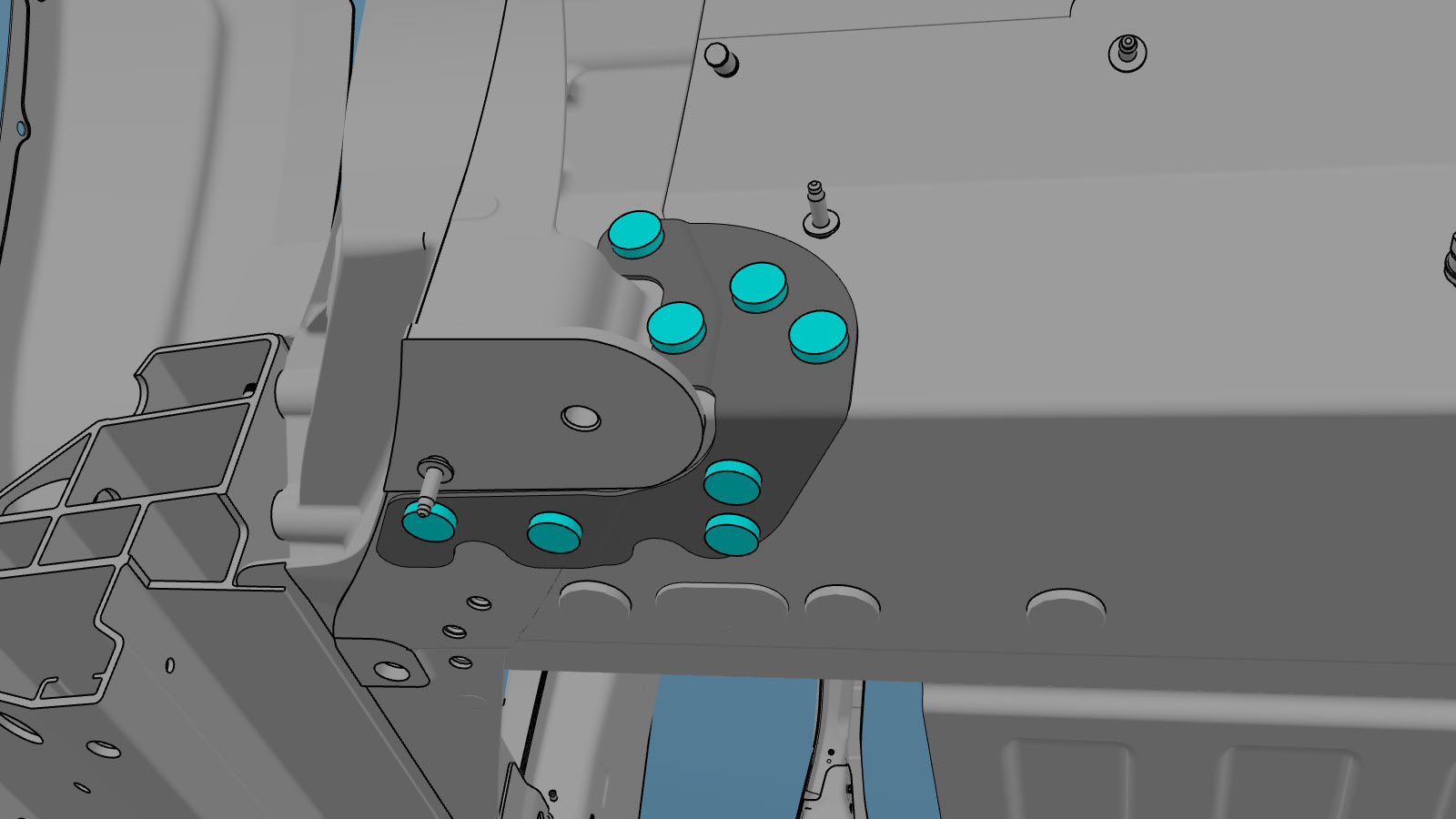

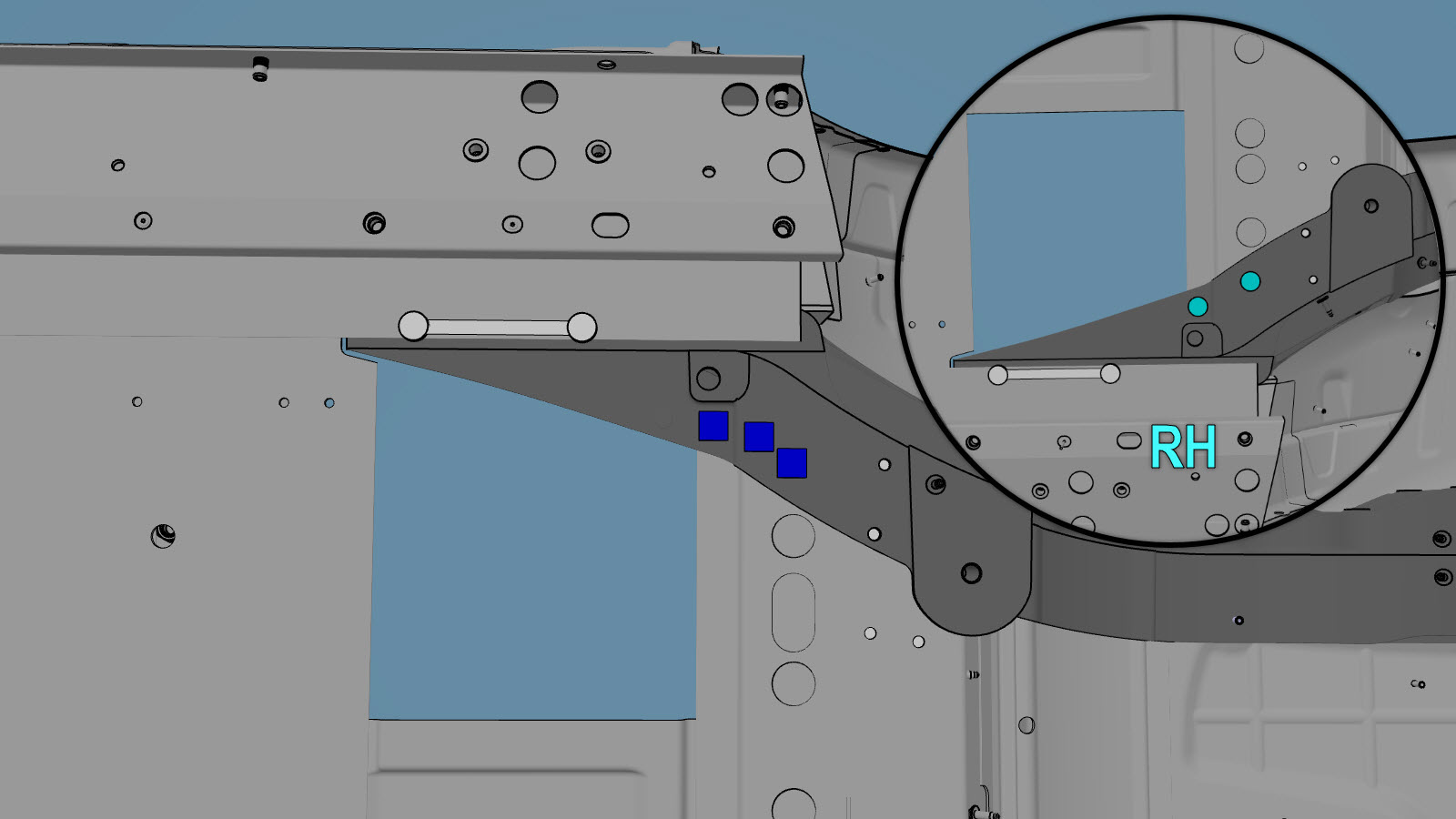

  8. Remova o reforço inferior da caixa estrutural traseira.

    ou rebites estruturais de fábrica

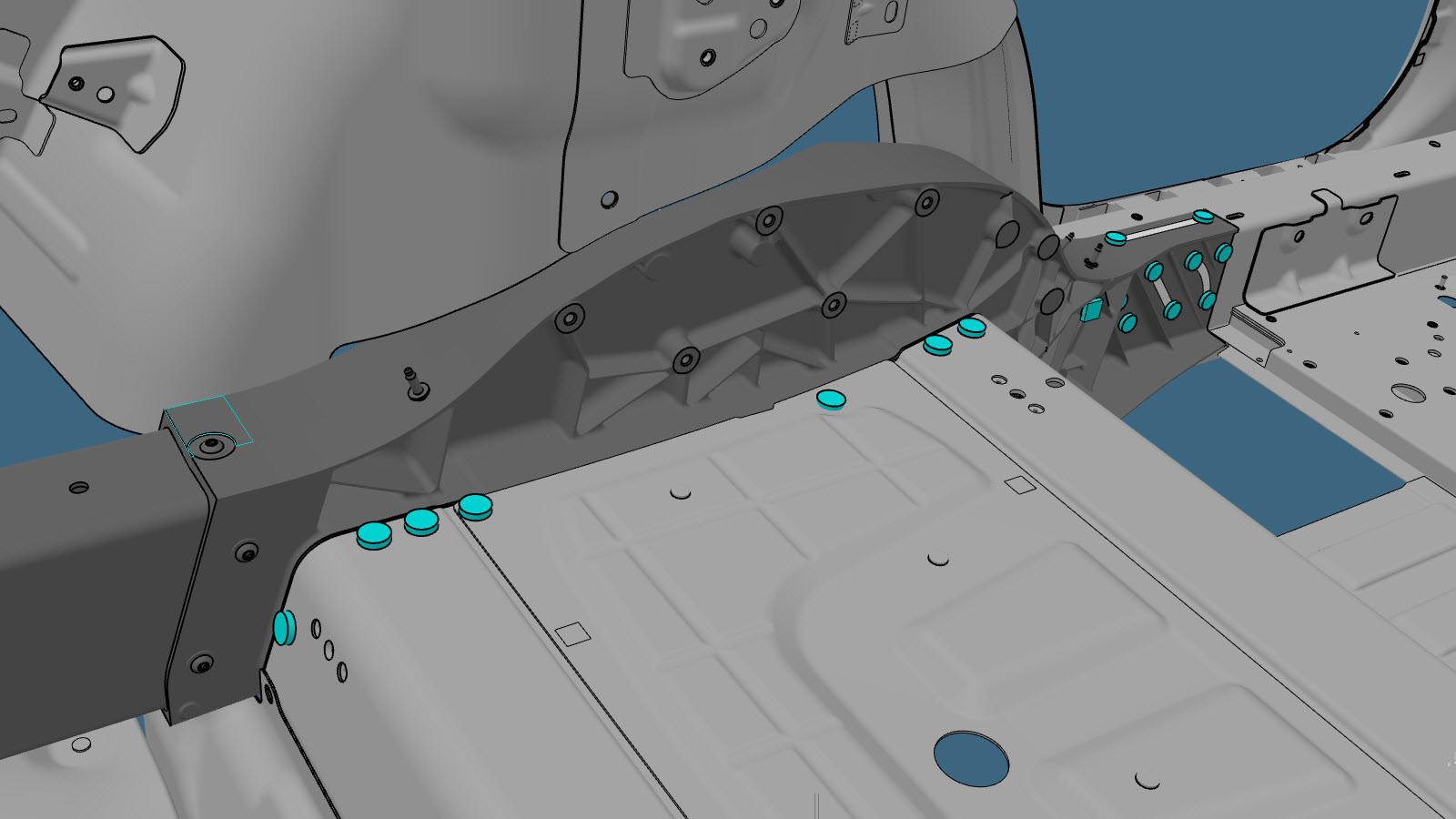

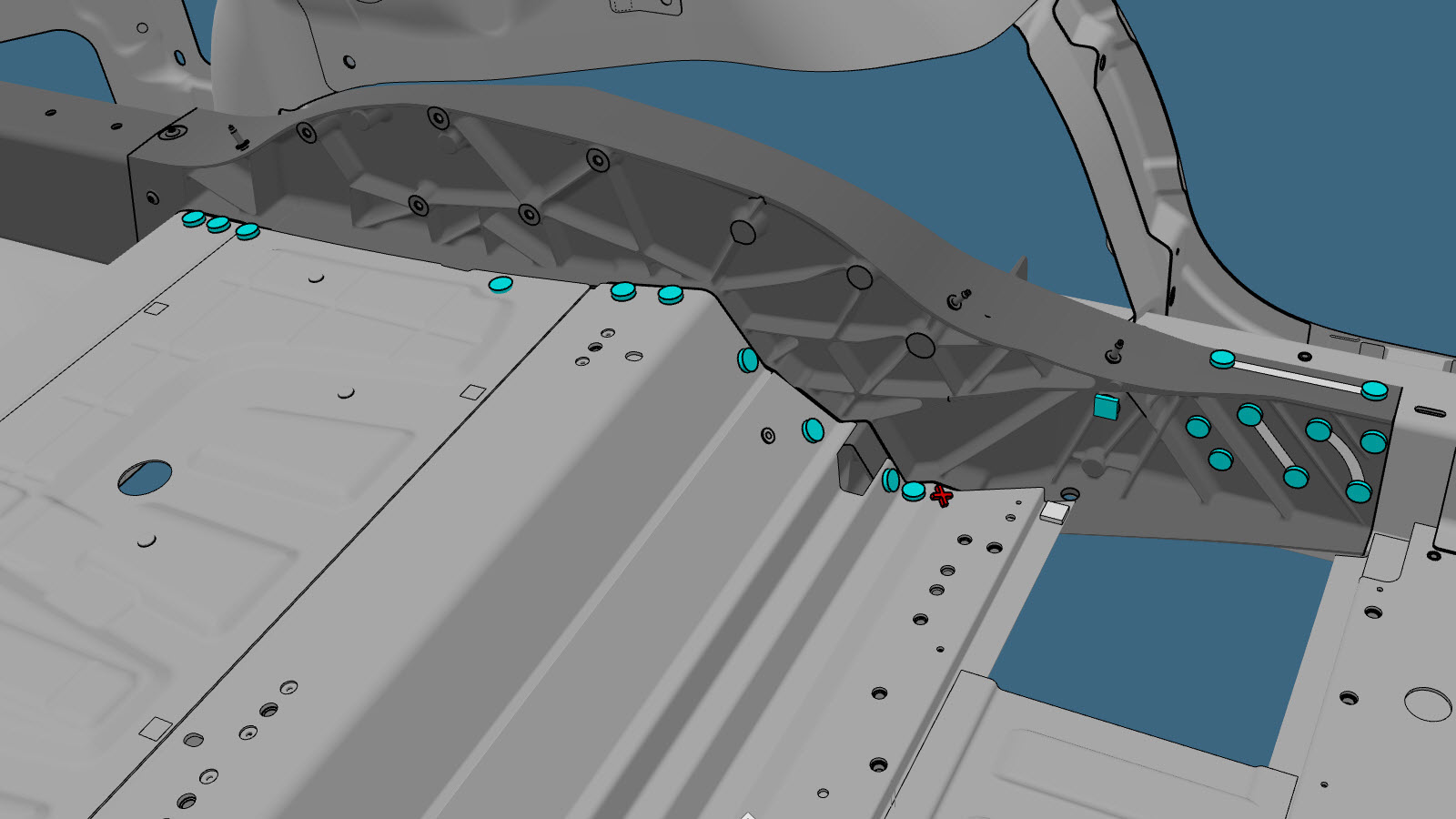

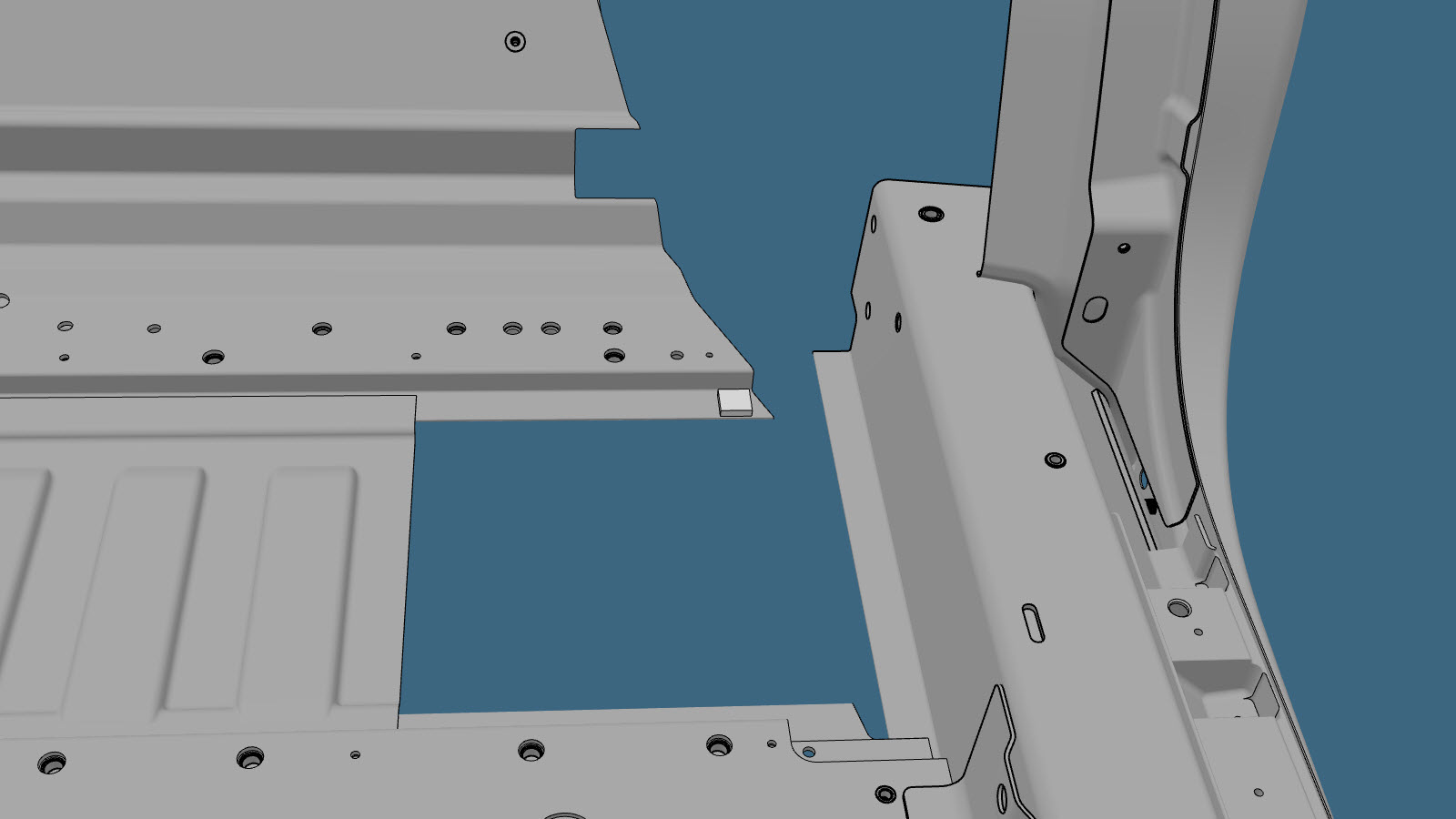

  9. Remova o componente original.
    ou RIVTAC

    ou rebites estruturais de fábrica

    ou parafusos, cabeça sextavada

    ou parafuso, cabeça Torx

    ou SPR de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota

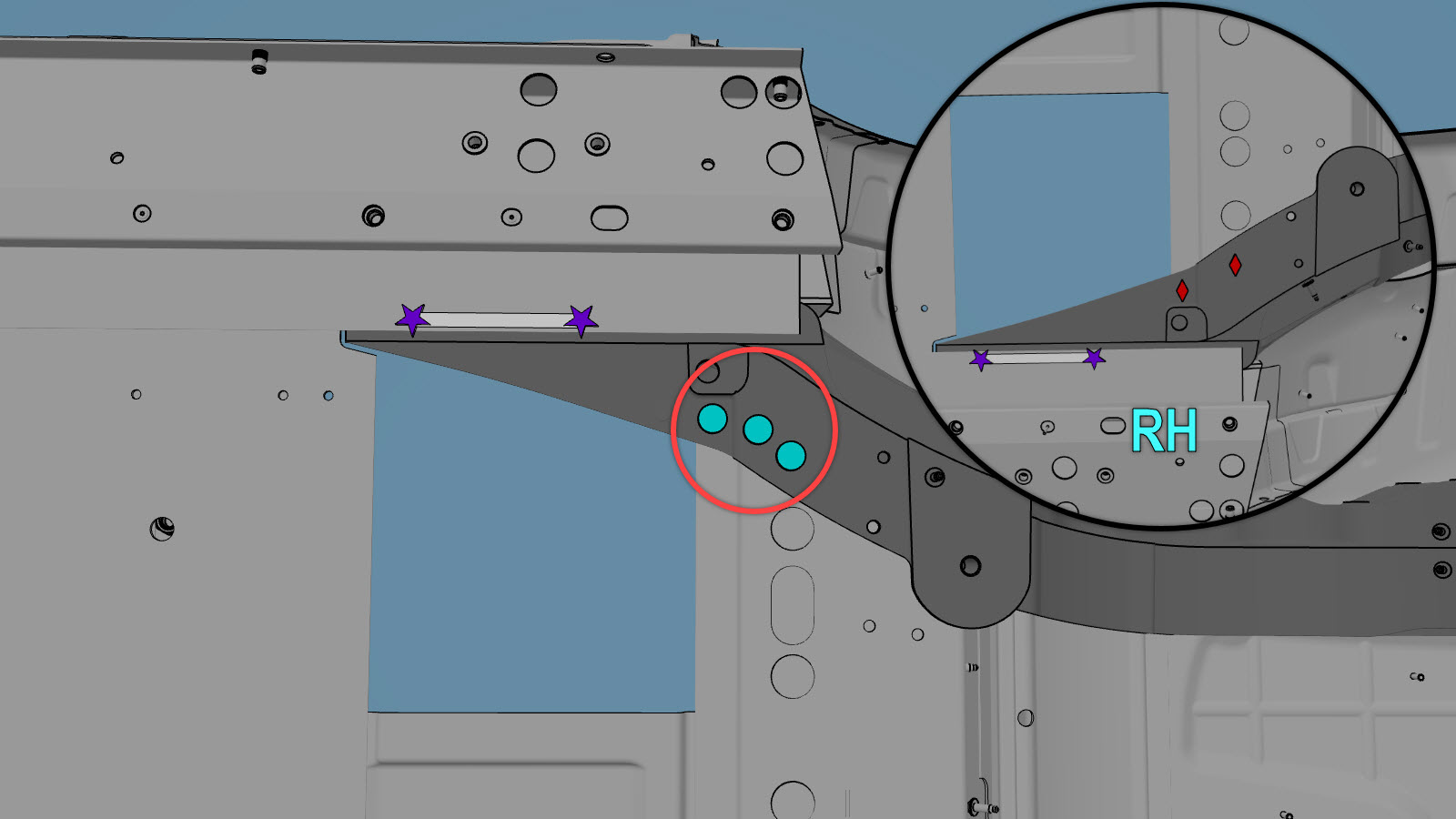

    O componente do lado esquerdo dos veículos construídos depois de 1 de setembro de 2019 tem rebites de 8 mm em vez de SPR na área assinalada a vermelho.

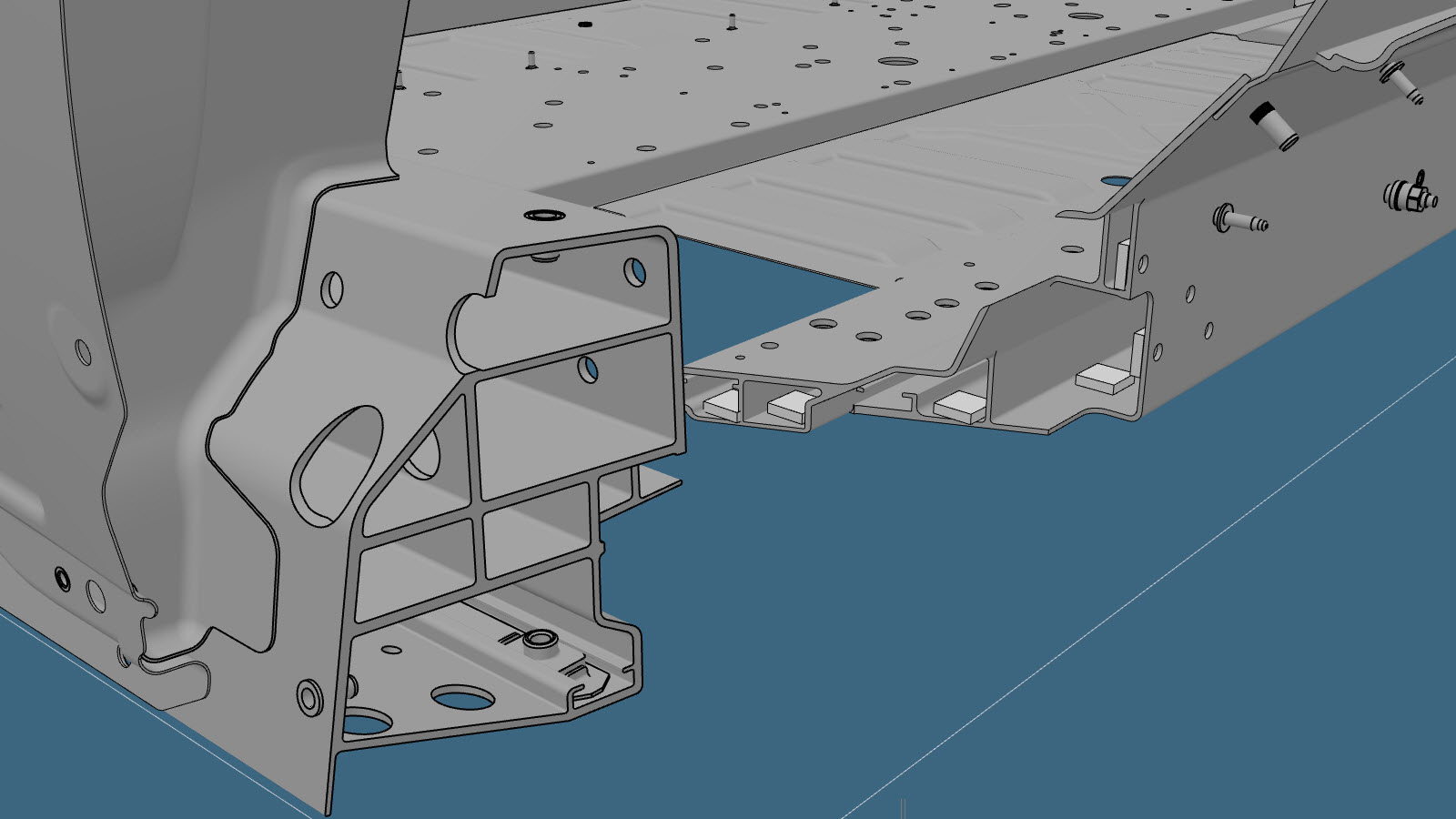

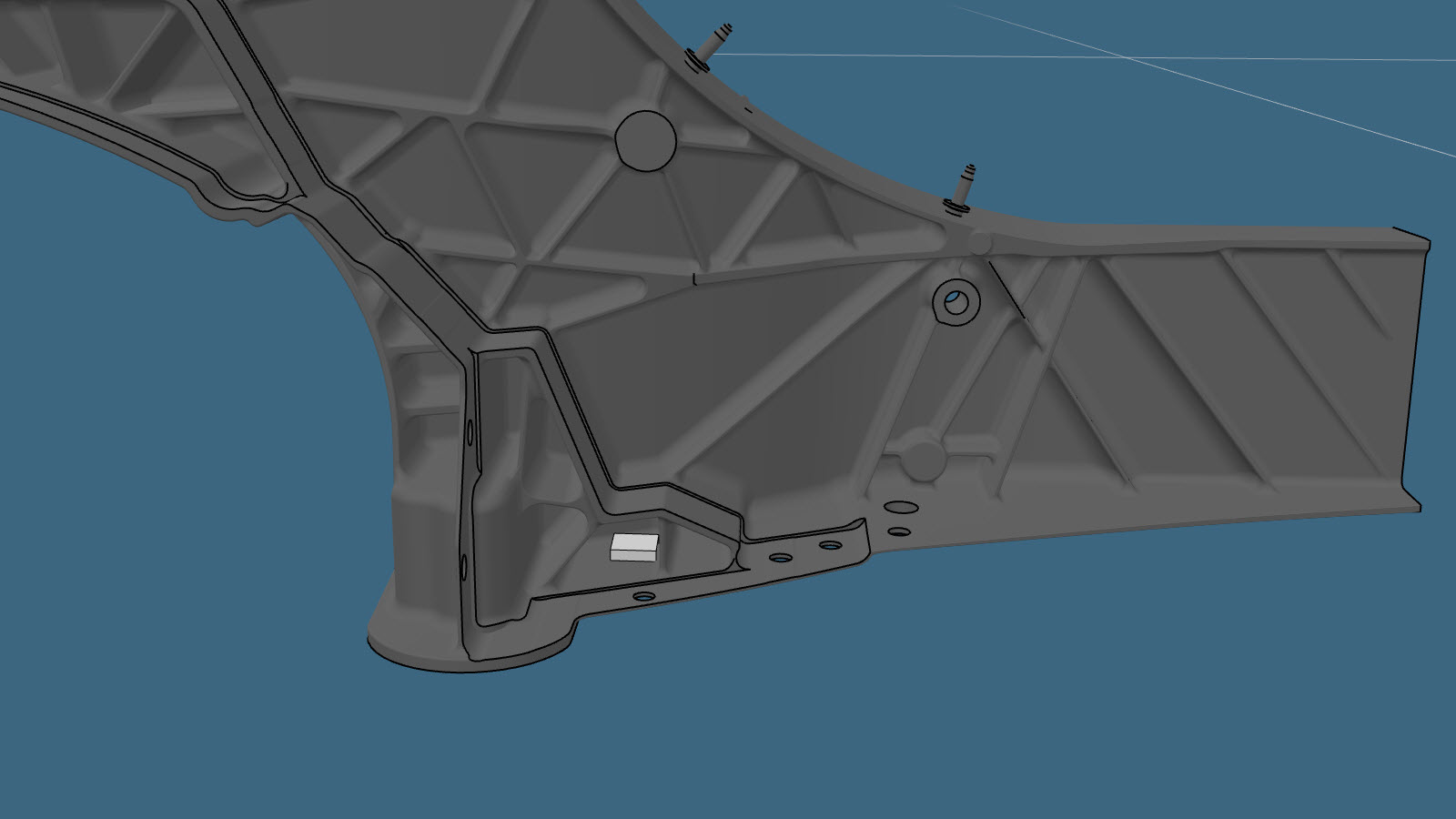

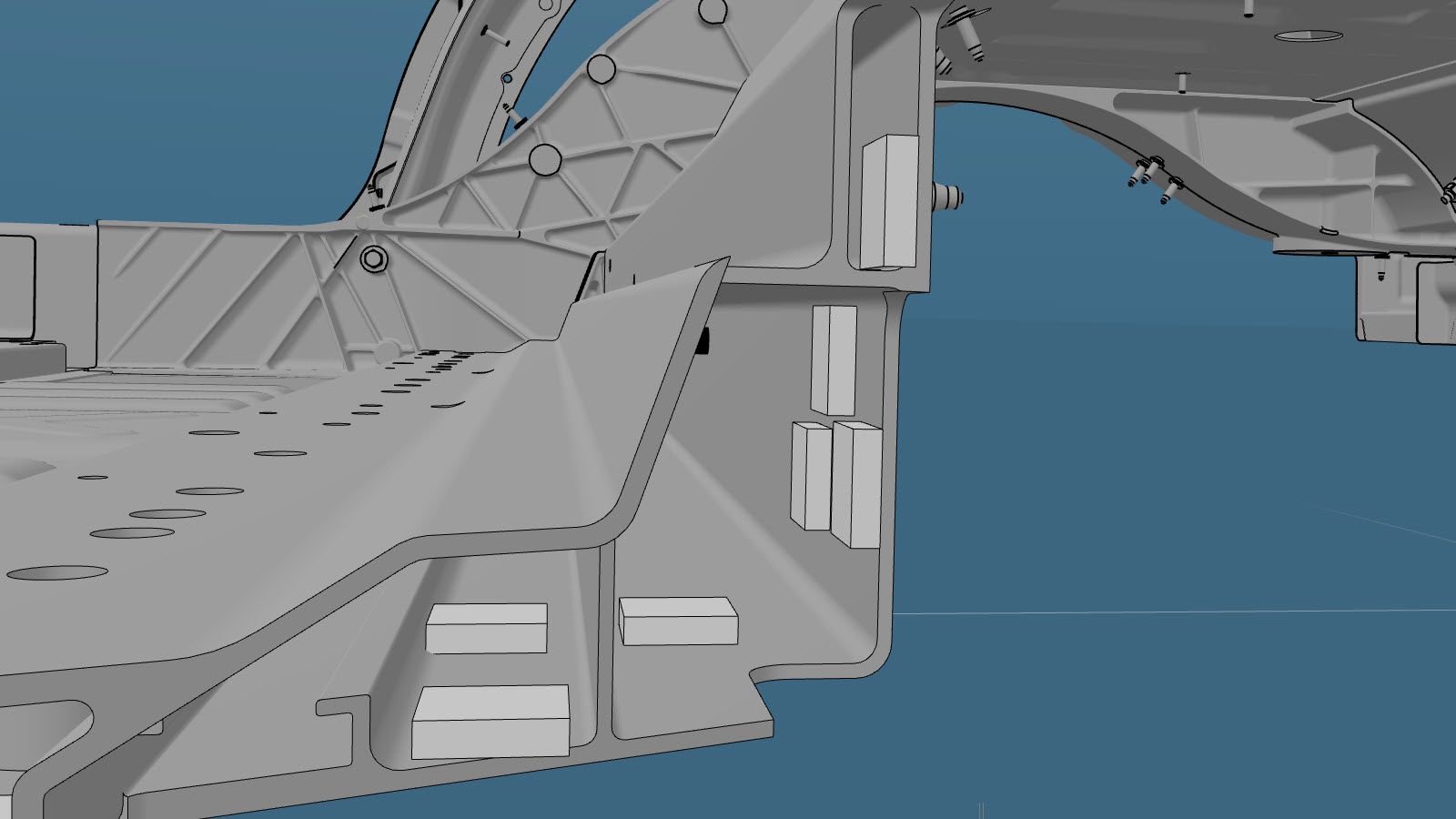

  10. Utilize um adesivo estrutural para fixar as porcas nas devidas posições na travessa inferior da caixa estrutural traseira e no novo nó traseiro.
    Porca
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necessário, retifique as extremidades das porcas para as deixar niveladas na posição de montagem.

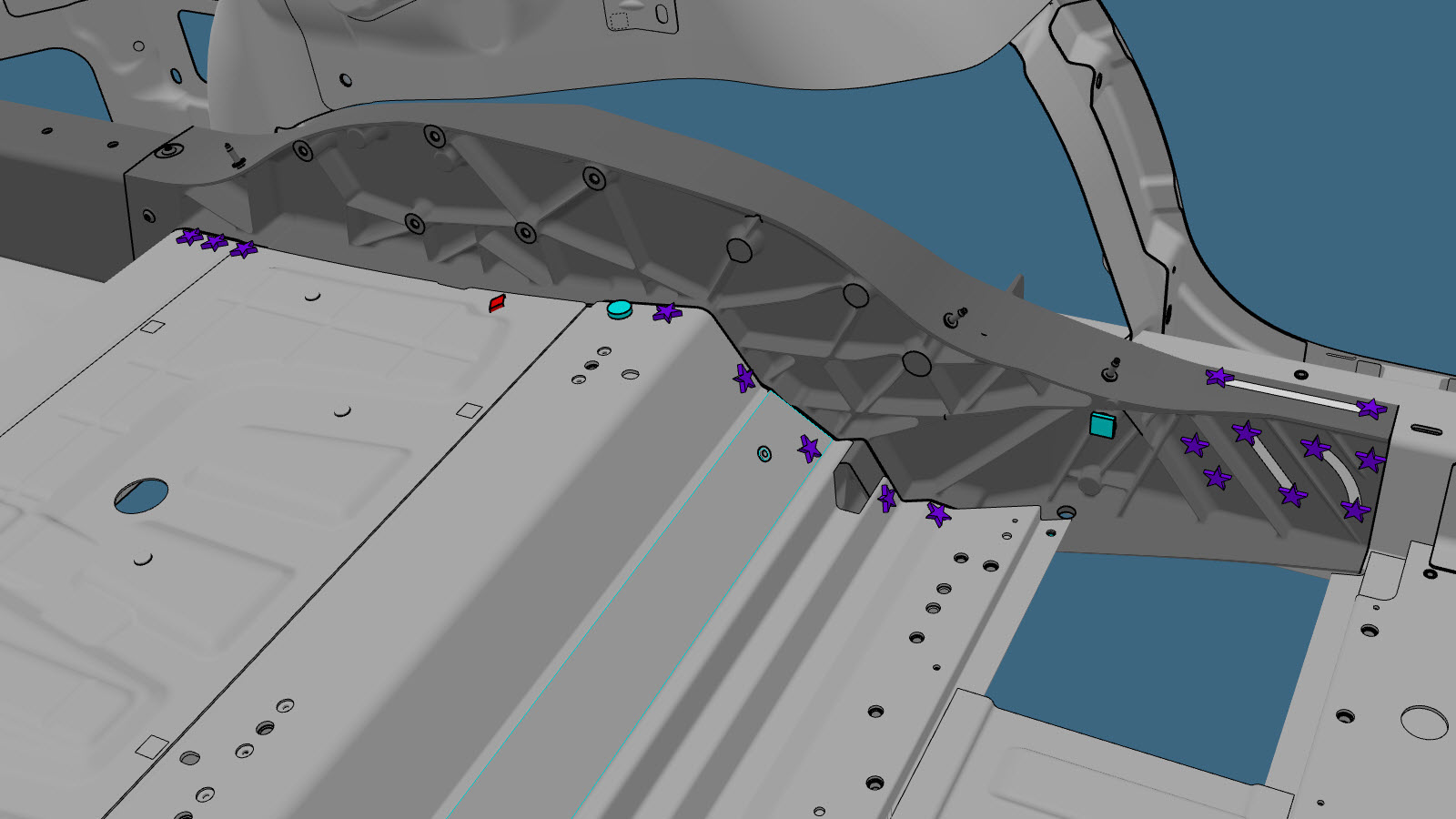

  11. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites embutidos estruturais, 6,5 mm

    ou parafusos, cabeça sextavada

    ou parafuso, cabeça Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale 3 parafusos apenas no componente do lado esquerdo.
    Porca
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necessário, retifique as extremidades das porcas para as deixar niveladas na posição de montagem.
  12. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  13. Instale o novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de instalar, aplique fixador de roscas nos parafusos.

    Aperte todos os parafusos e porcas a 25 Nm.

    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Se não for possível atingir o binário especificado, remova o novo conjunto do nó traseiro e utilize adesivo estrutural para fixar quaisquer porcas que se tenham soltado no interior do nó traseiro.

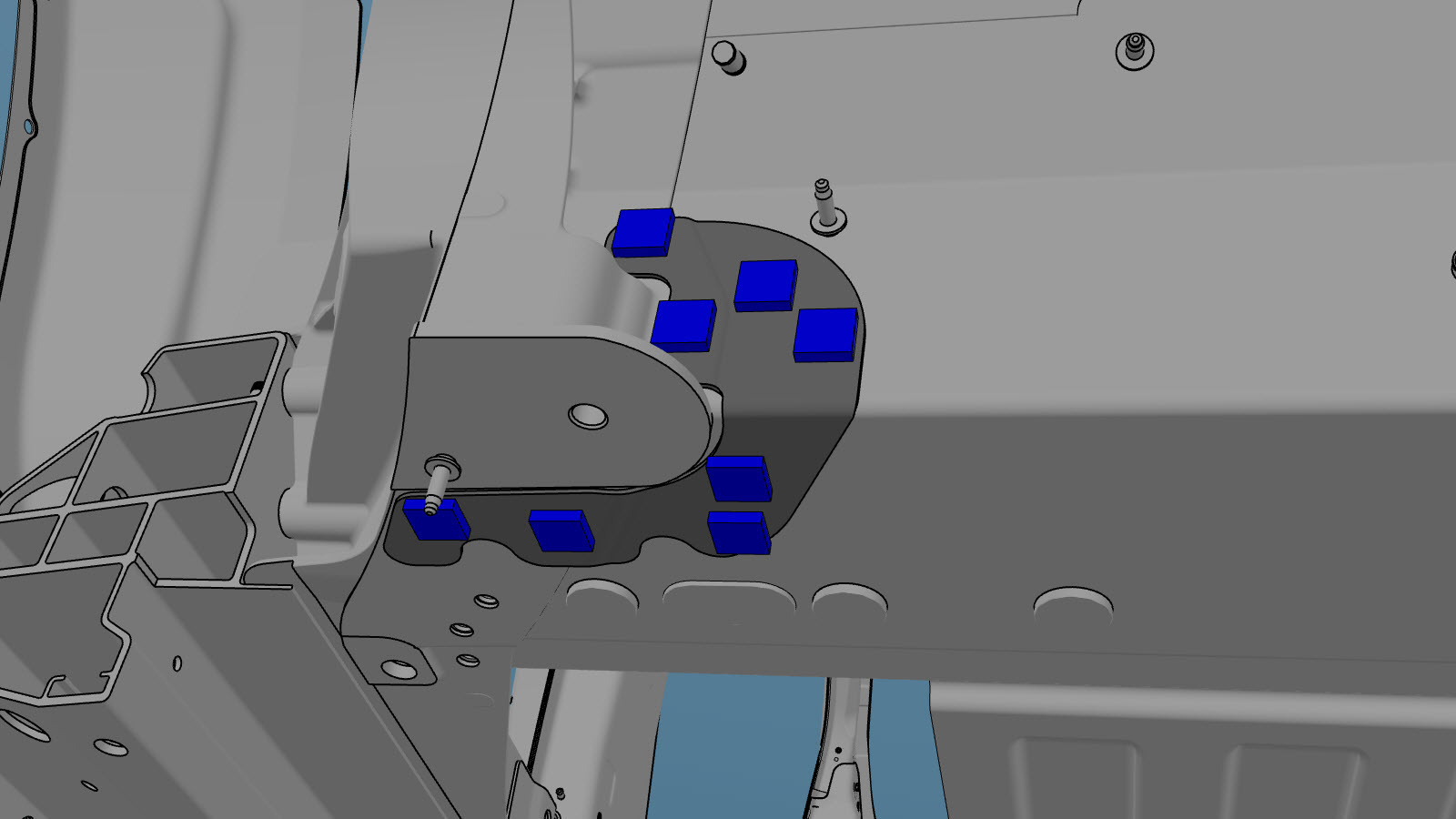

  14. Instale o reforço inferior da caixa estrutural traseira.
    ou parafuso, cabeça Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de instalar, aplique fixador de roscas nos parafusos.
    Aperte todos os parafusos a 25 Nm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Se não for possível atingir o binário especificado, remova o novo conjunto do nó traseiro e volte a fixar quaisquer porcas que se tenham soltado no interior da travessa inferior da caixa estrutural traseira com adesivo estrutural.
  15. Instale o item Reforço da torre do amortecedor traseiro.
  16. Instale o item Reforço exterior do nó traseiro.
  17. Instale o item Extensão do painel de piso da bagageira traseira.
  18. Instale o item Reforços interiores do nó traseiro (traseira).
  19. Instale o item Reforços interiores do nó traseiro (dianteira).
  20. Se o veículo estiver equipado com calços da placa do para-choques: Instale novos Calço da placa do para-choques traseiro do lado esquerdo e direito.
  21. Instale o item Conjunto do painel traseiro.
  22. Instale o item Secção do painel do piso do banco traseiro.
  23. Realize quaisquer operações pós-reparação necessárias.
