Parte superior da carenagem

Código de correção: 10101020002 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

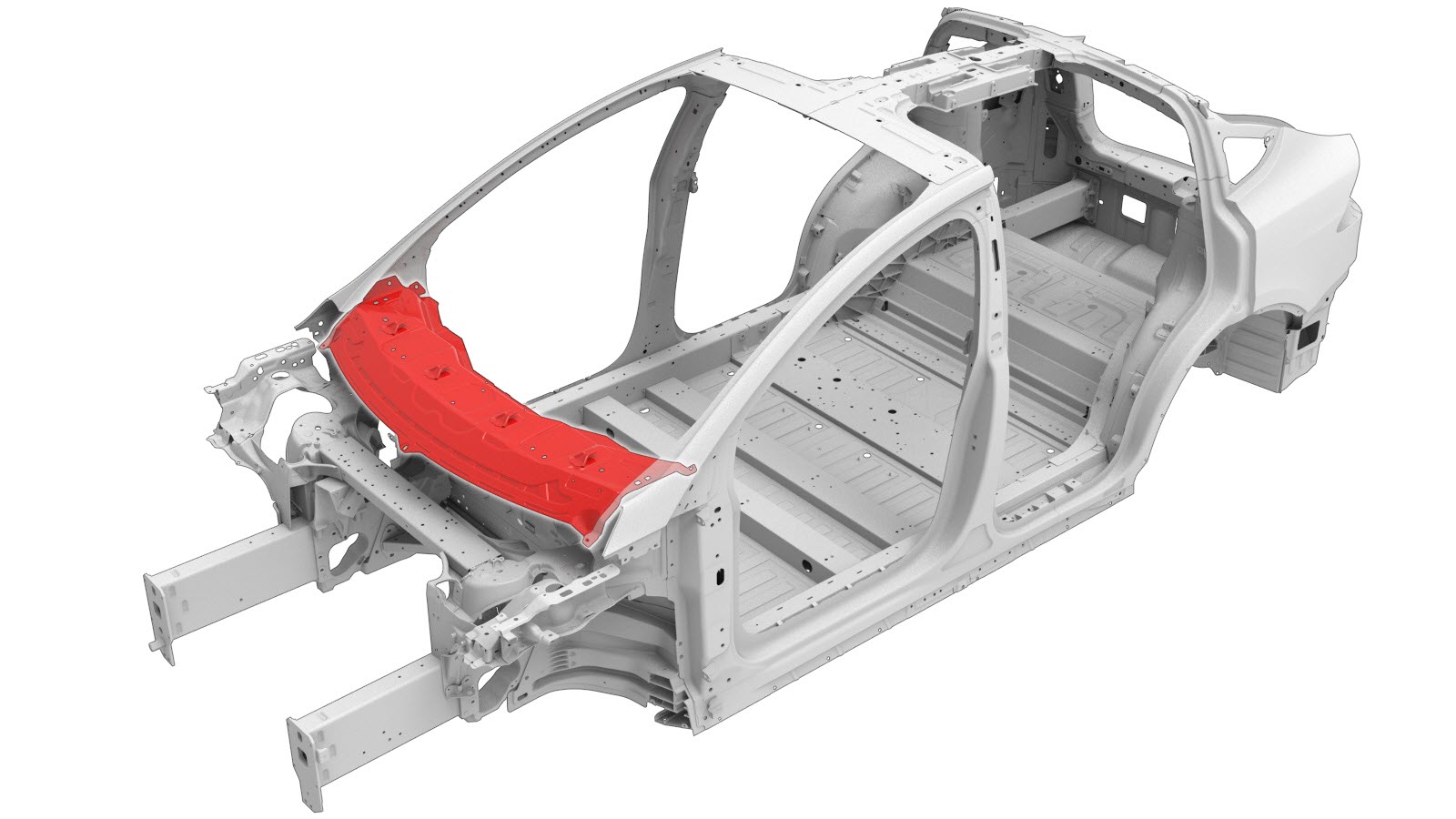

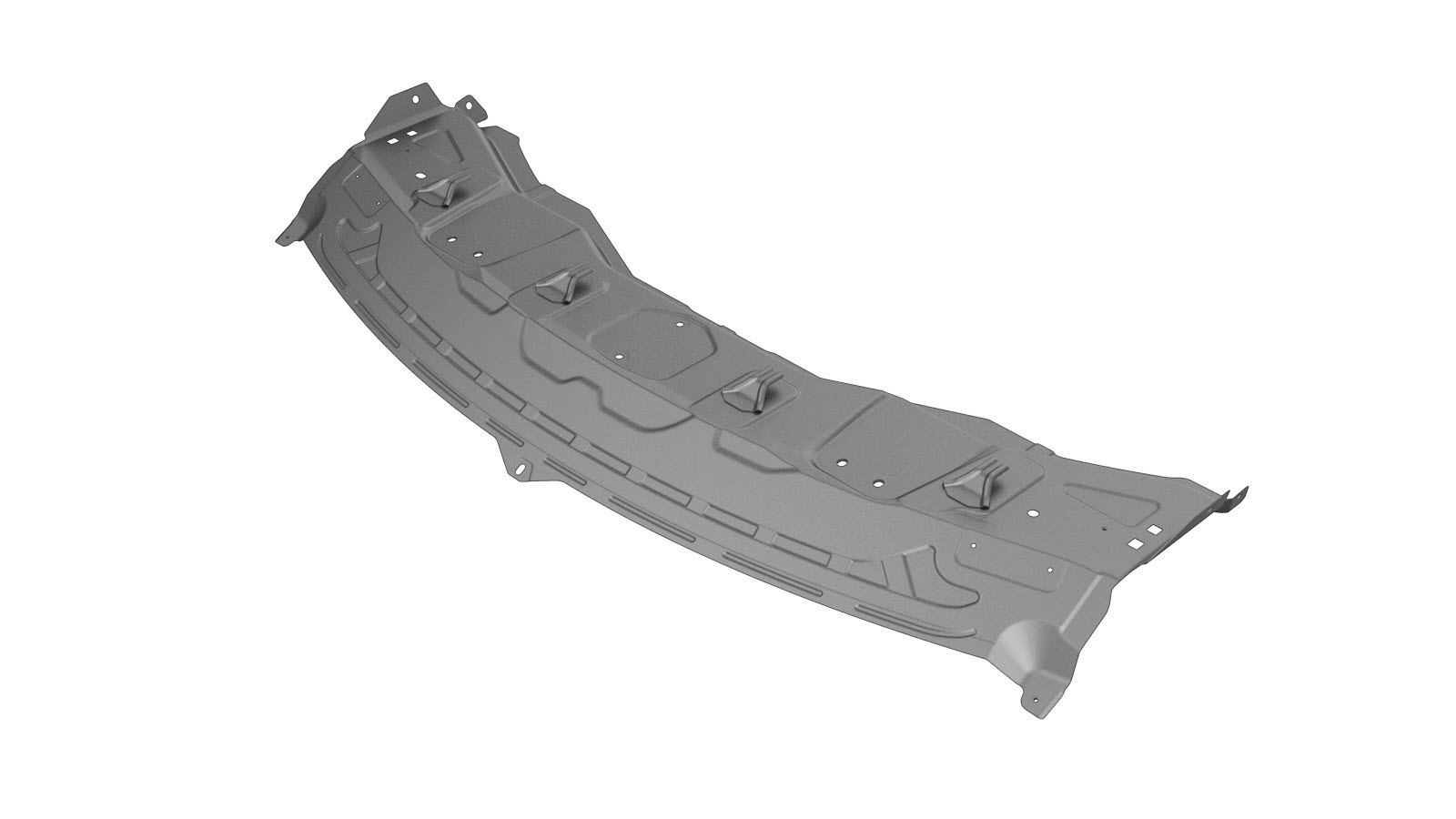

1 MDLX, CONJUNTO, PARTE SUPERIOR DA CARENAGEM, SVC (parte superior da carenagem)
16 Rebite estrutural, 6,5 mm, curto
33 Rebite oco S18
4 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

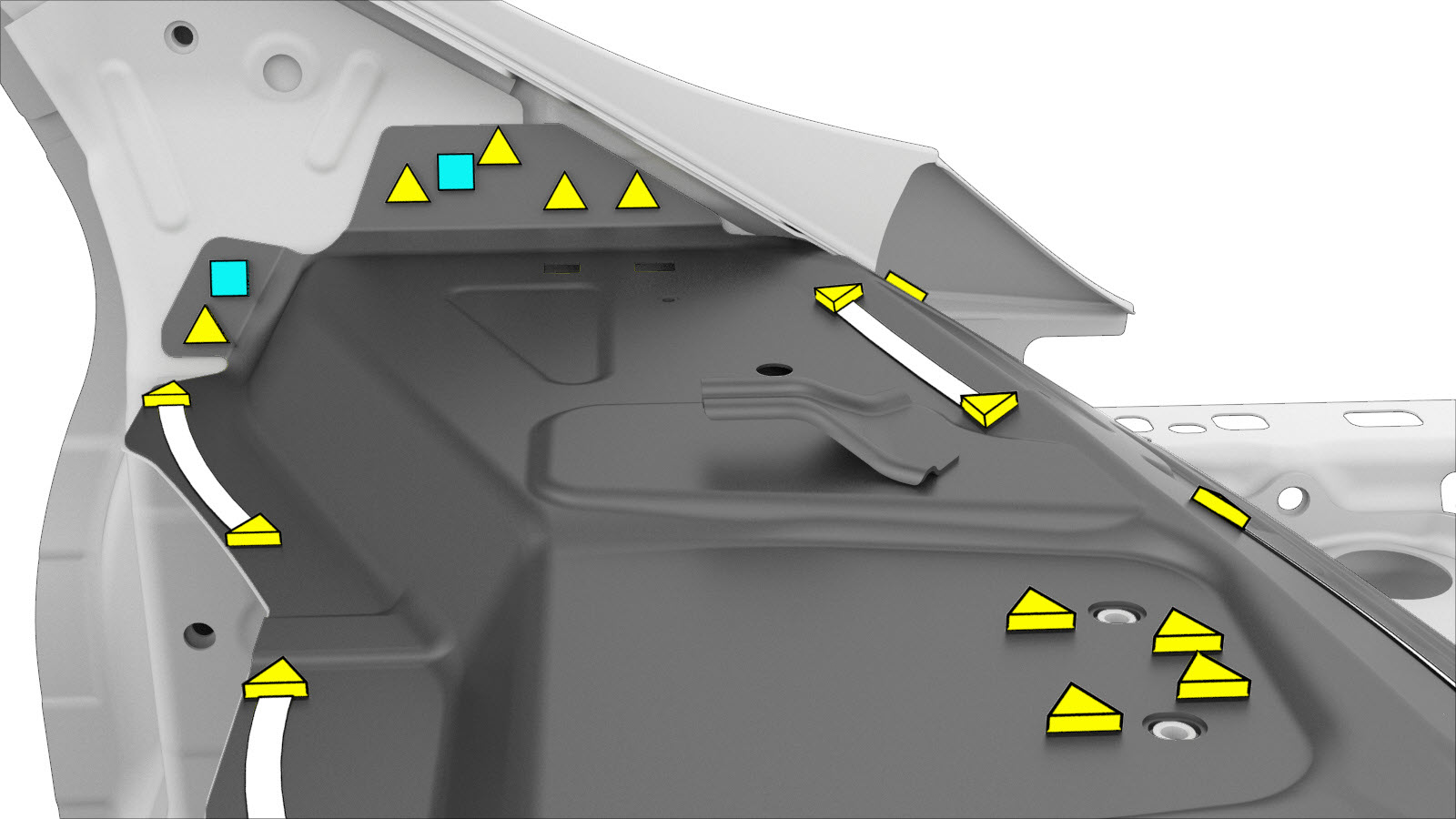

  1. Remova o componente original.
    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
    ou parafusos, cabeça sextavada
    Informational PurposesAn informational icon, calling your attention
    Nota
    Não elimine os parafusos.

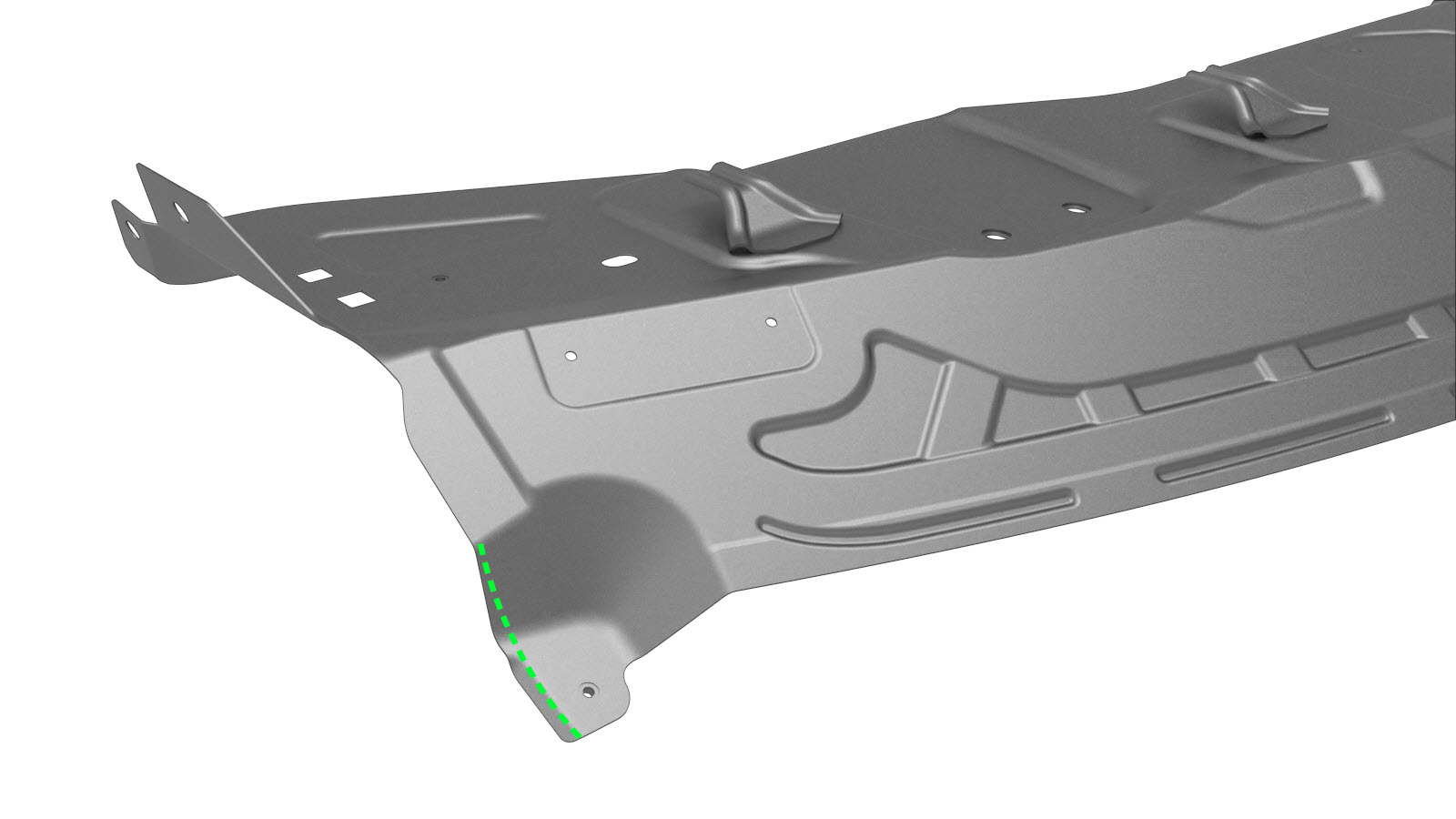

  2. Apare 2 mm a 3 mm de cada lado da nova peça de assistência da parte superior da carenagem, conforme indicado abaixo, para criar o novo componente.

    Linha de corte

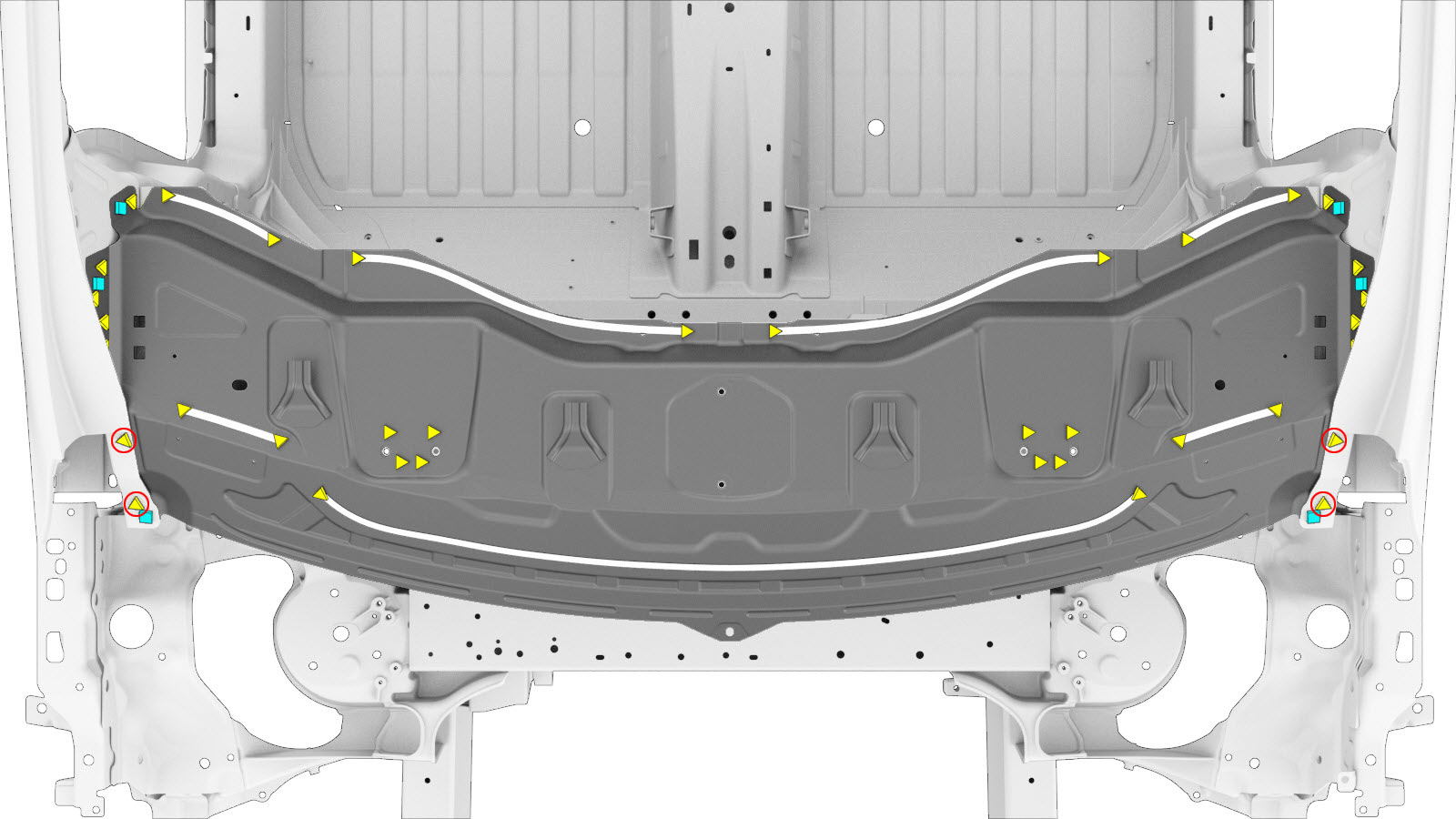

  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

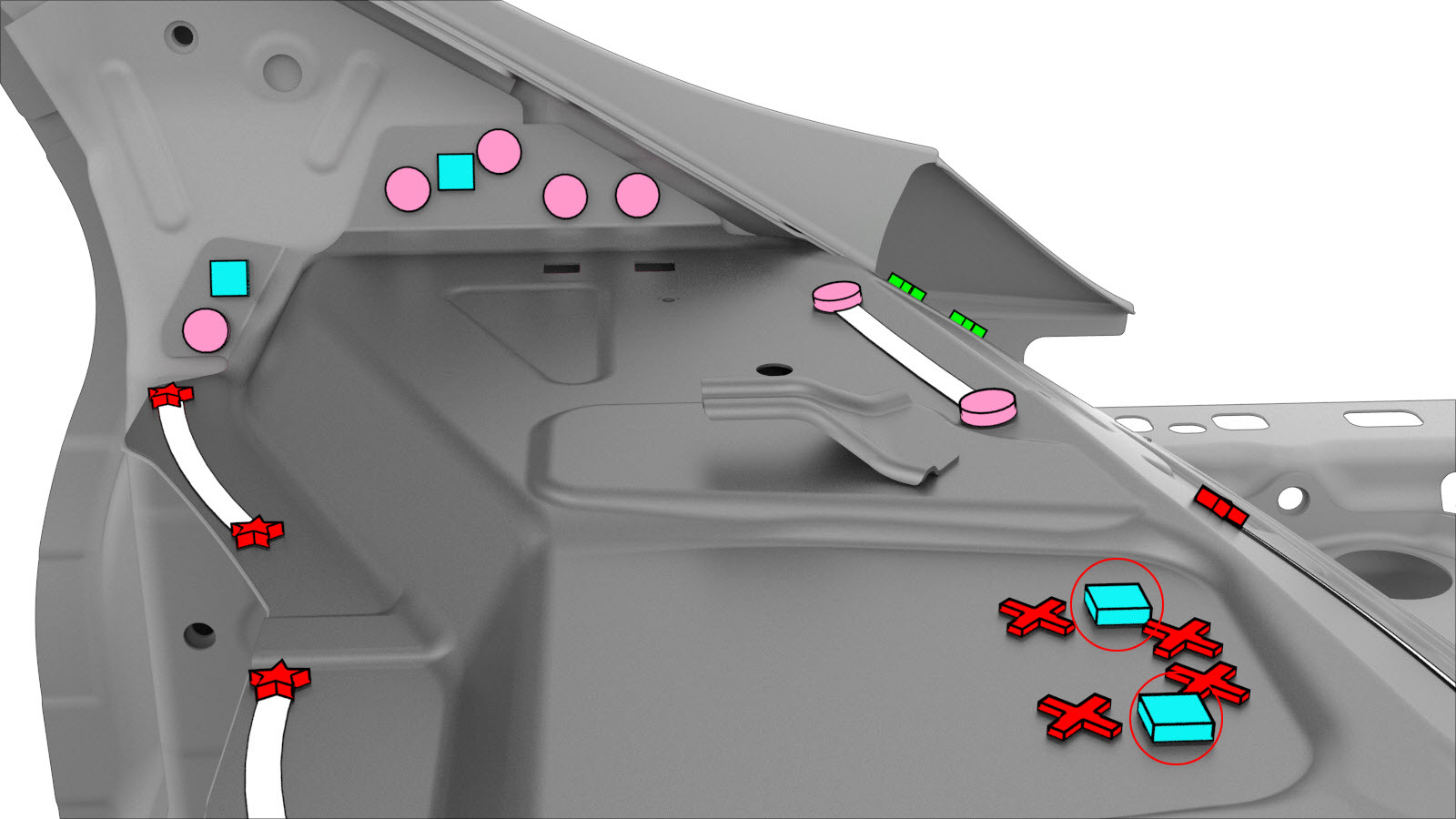

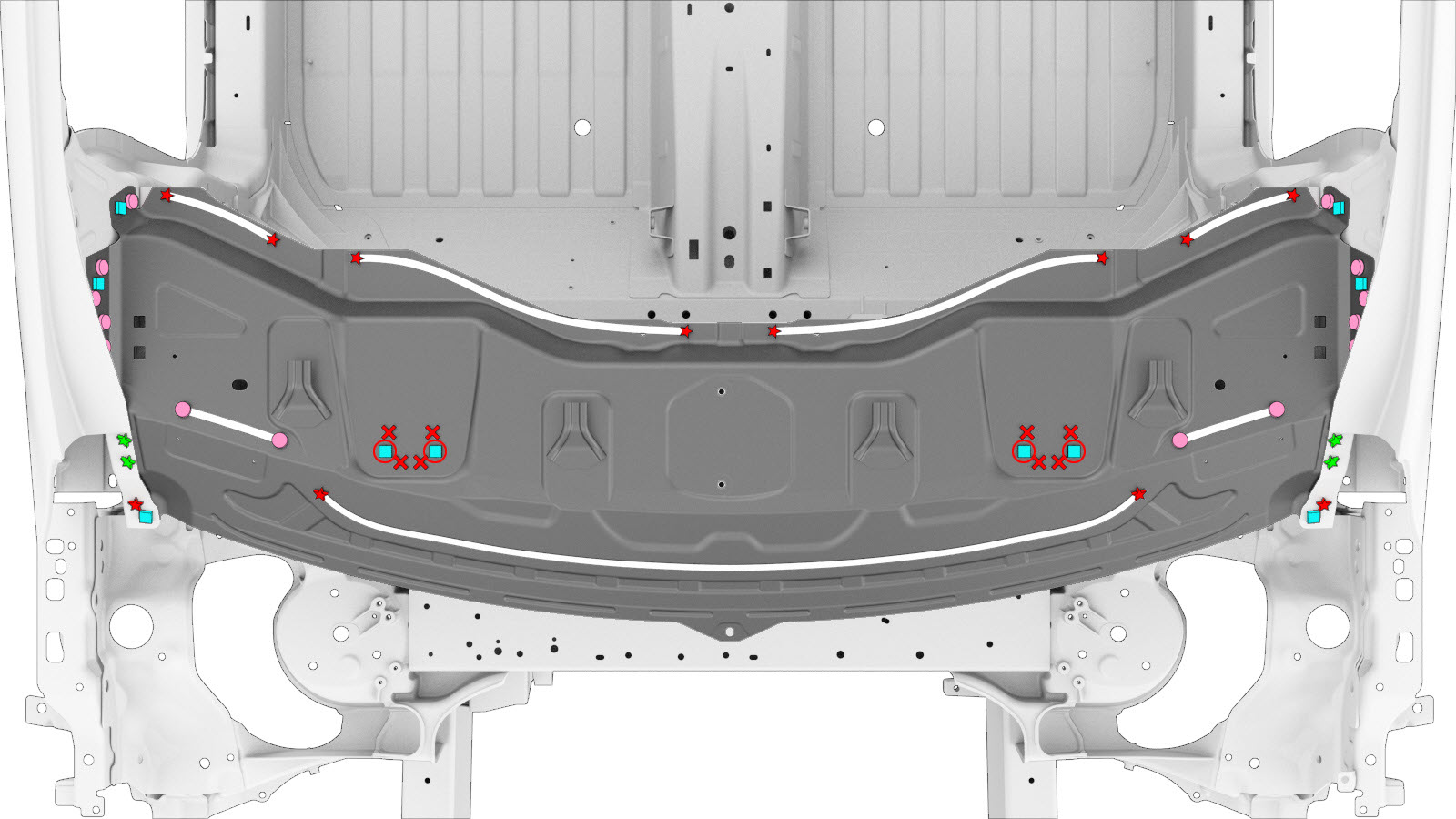

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites estruturais, 6,5 mm, curtos

    ou rebites ocos, S18

    ou rebites ocos, S38

    ou parafusos, cabeça sextavada
    Informational PurposesAn informational icon, calling your attention
    Nota

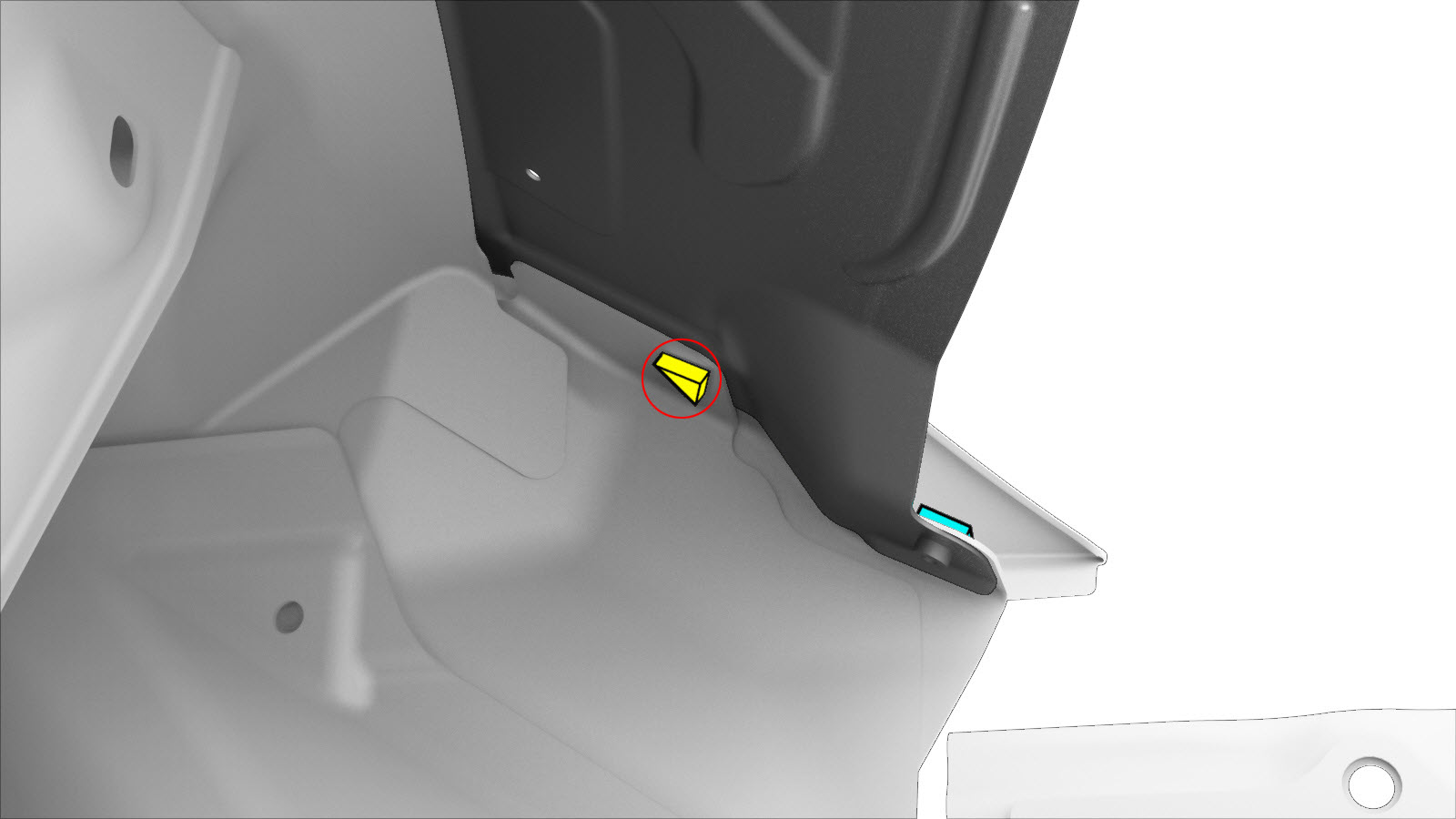

    Nos locais assinalados a vermelho, instale temporariamente os parafusos M8 que foram removidos durante a remoção do painel de instrumentos. Esses parafusos M8 fixam o novo componente até que o adesivo estrutural seque e, em seguida, são removidos durante a instalação do painel de instrumentos.
  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
    Aperte os parafusos da seguinte forma:
    • Parafusos M6: 10 Nm.
    • Parafusos M8: 27 Nm.
  6. Realize quaisquer operações pós-reparação necessárias.
