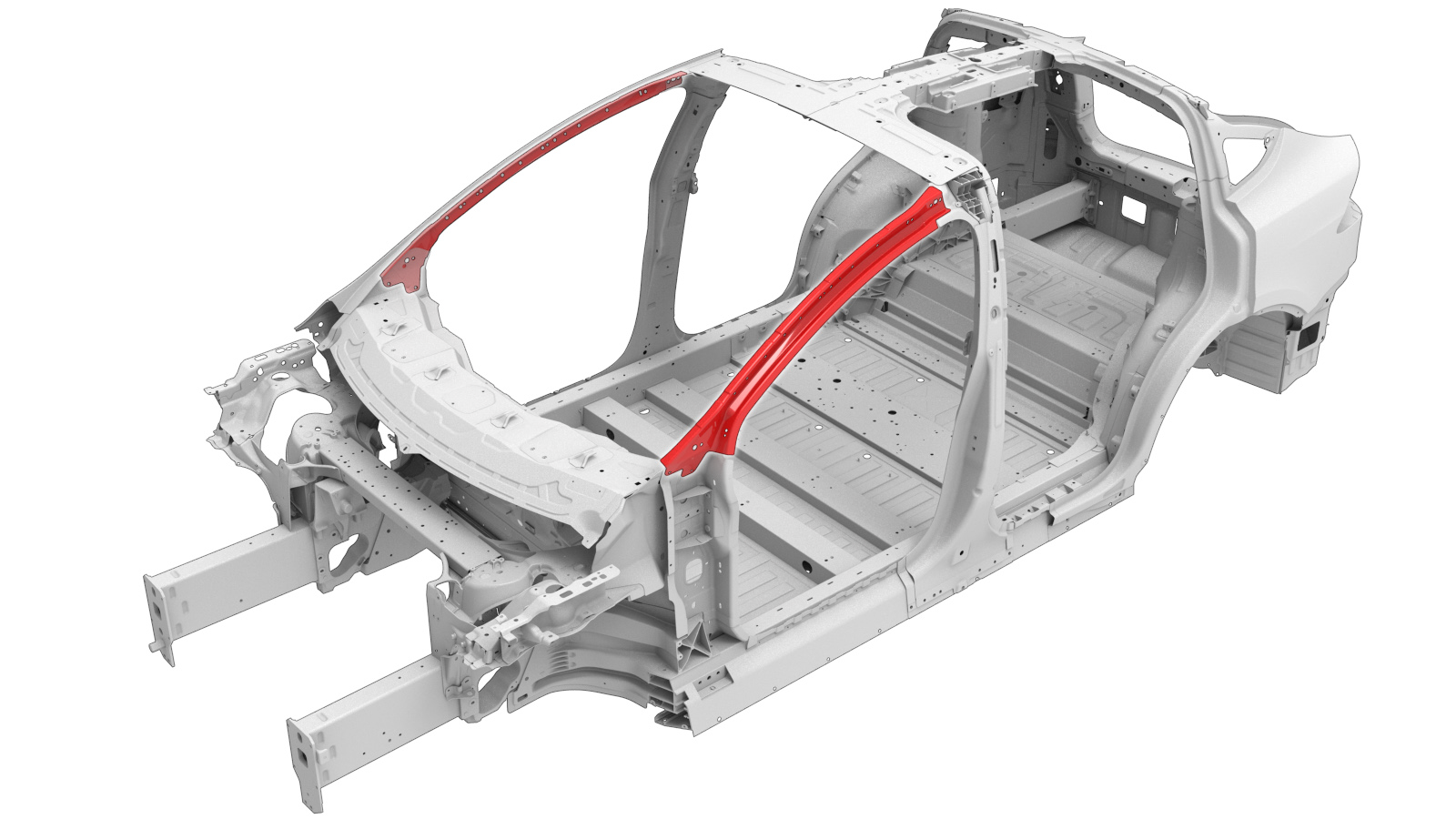

Parte interior do pilar A

Código de correção: 10100126902 10100127002 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

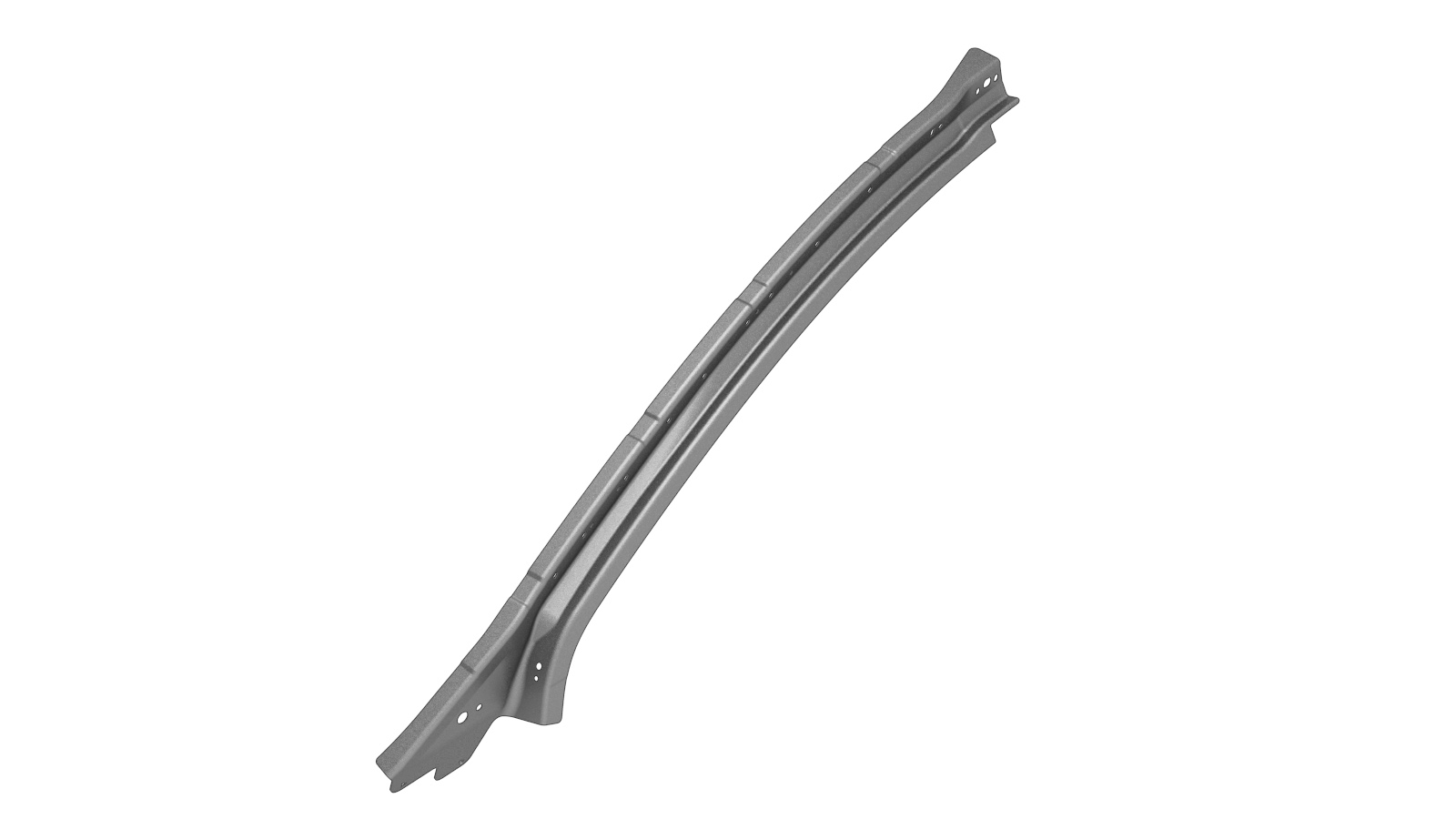

1 CONJUNTO – PARTE INTERIOR DO PILAR A (parte interior do pilar A)
3 SPR5x6 H4
1 Parafuso, cabeça sextavada , M6x1.00x18 Número de peça Tesla 1006529-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  2. Retire o item Conjunto do reforço do pilar A.
  3. Retire o item Parte interior do pilar articulado.

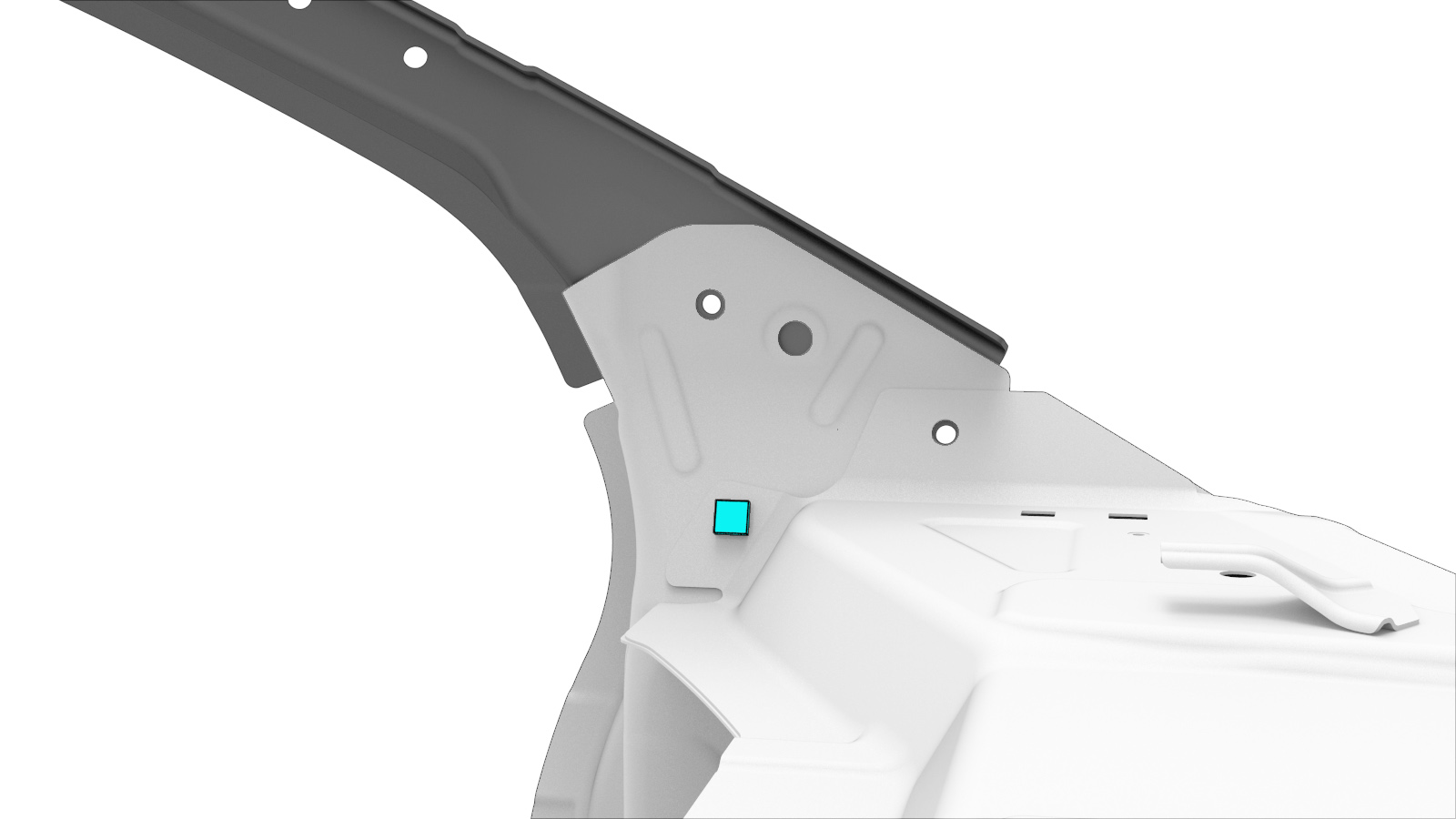

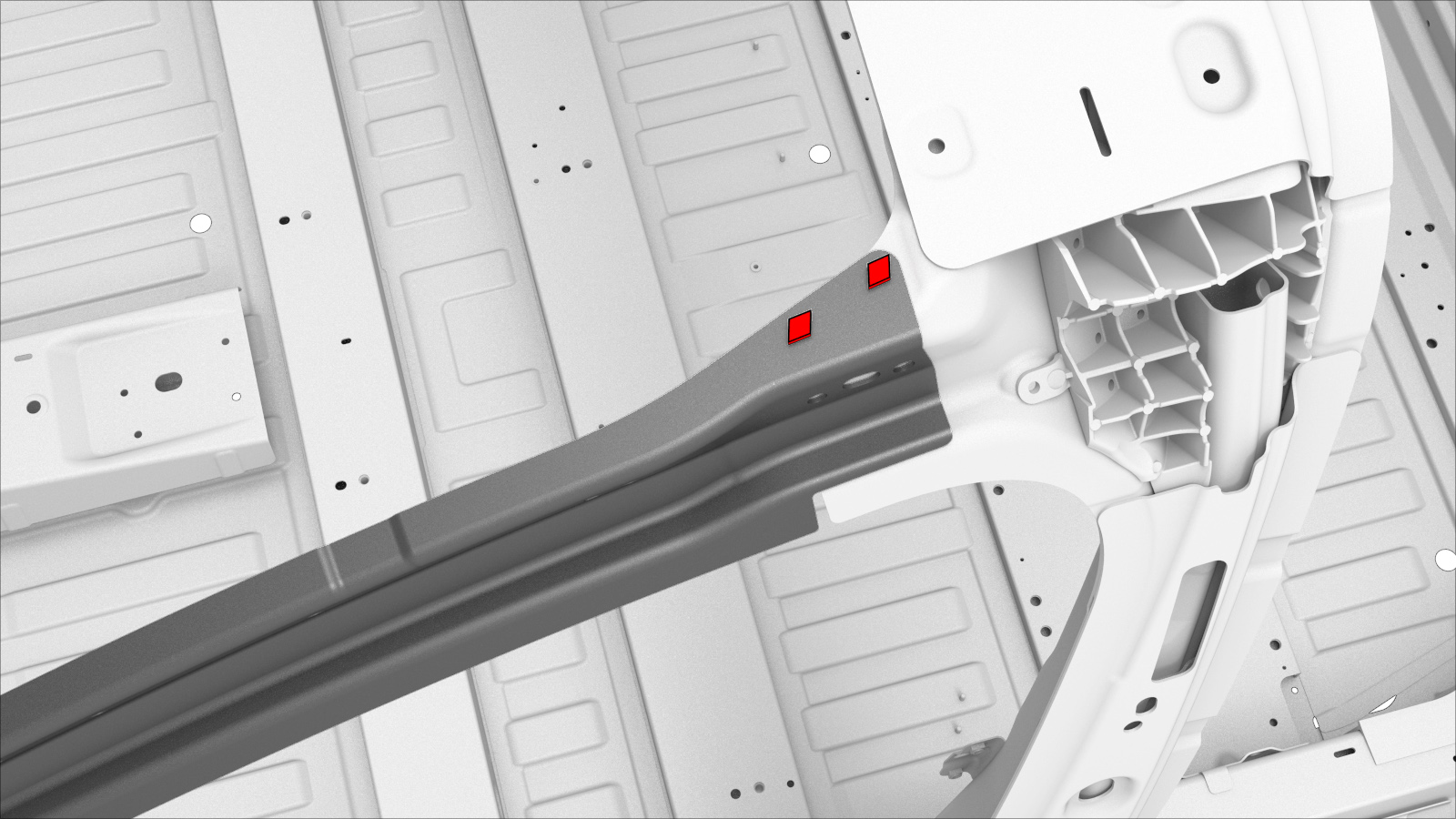

  4. Remova o componente original.
    ou SPR de fábrica

    ou parafusos, cabeça sextavada

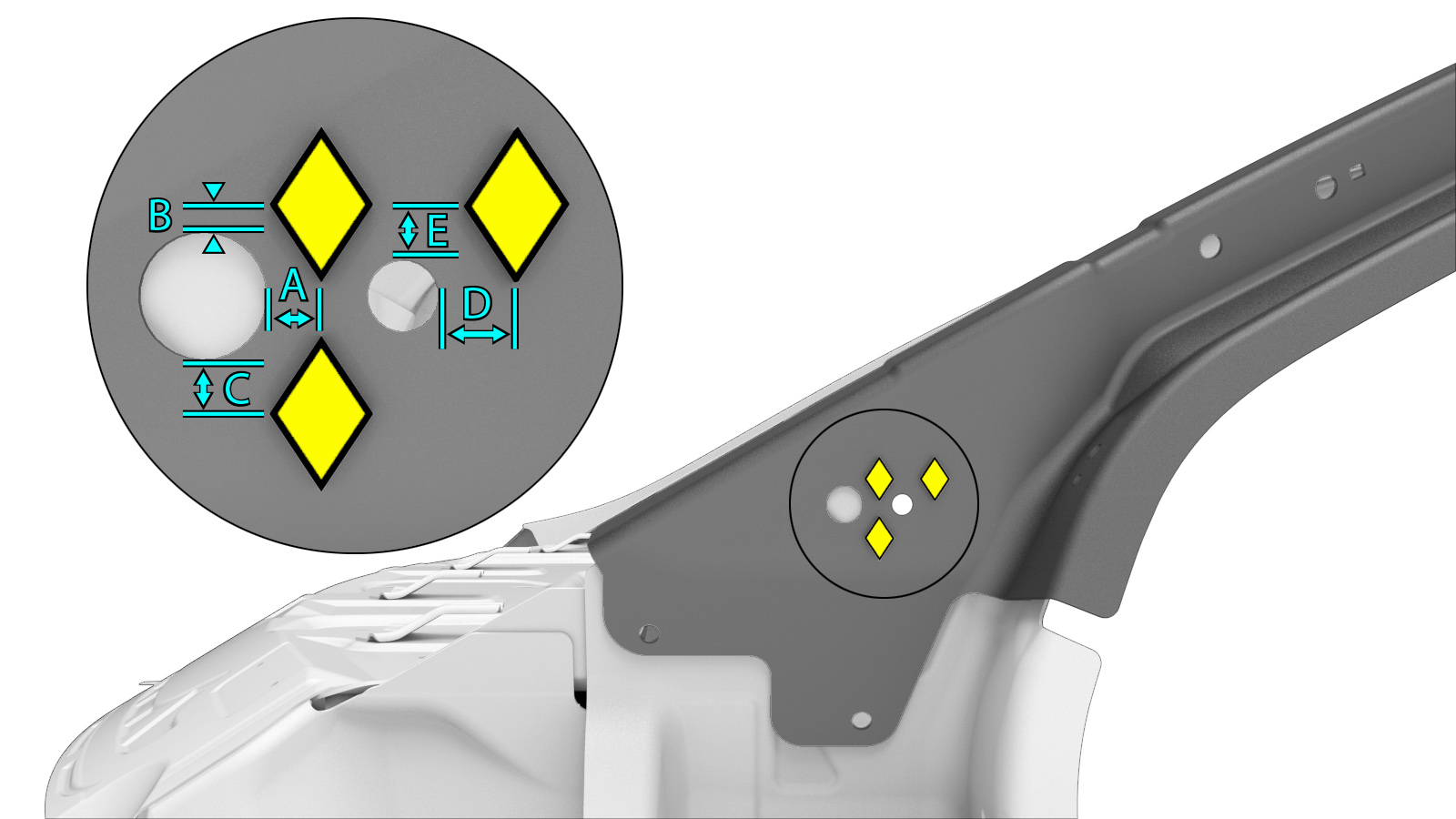

  5. Prepare a instalação.
    ou SPRs5x6 H4
    • A = 7 mm.
    • B = 3 mm.
    • C = 6 mm.
    • D = 9 mm.
    • E = 7 mm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: FM 090 2120.

    ou parafusos, cabeça sextavada

  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  7. Instale o novo componente ou componentes.
    Aperte o parafuso a 10 Nm.
  8. Instale o item Parte interior do pilar articulado.
  9. Instale o item Conjunto do reforço do pilar A.
  10. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  11. Realize quaisquer operações pós-reparação necessárias.
