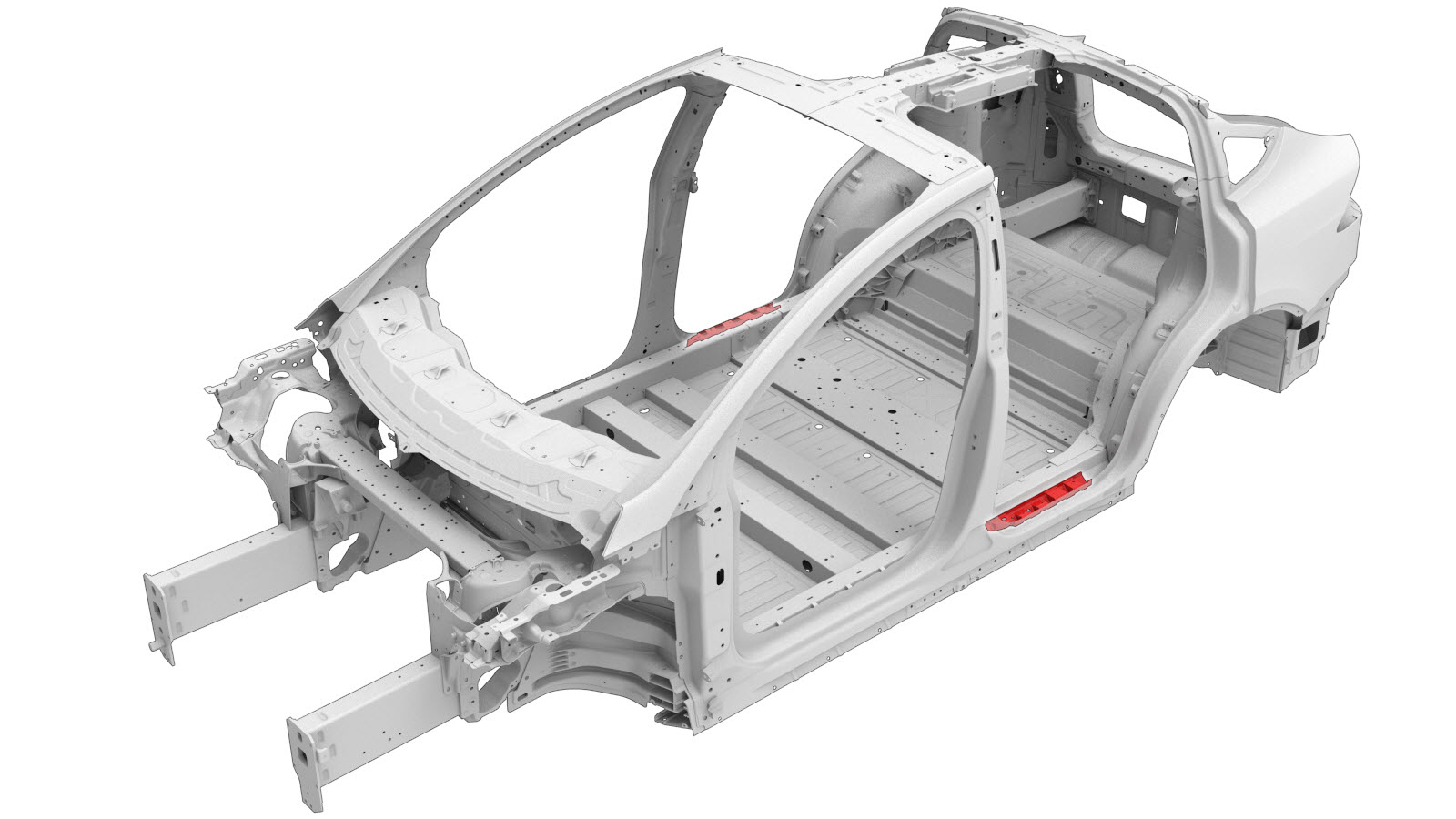

Soleira (completa)

Código de correção: 10102903502 10102903602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

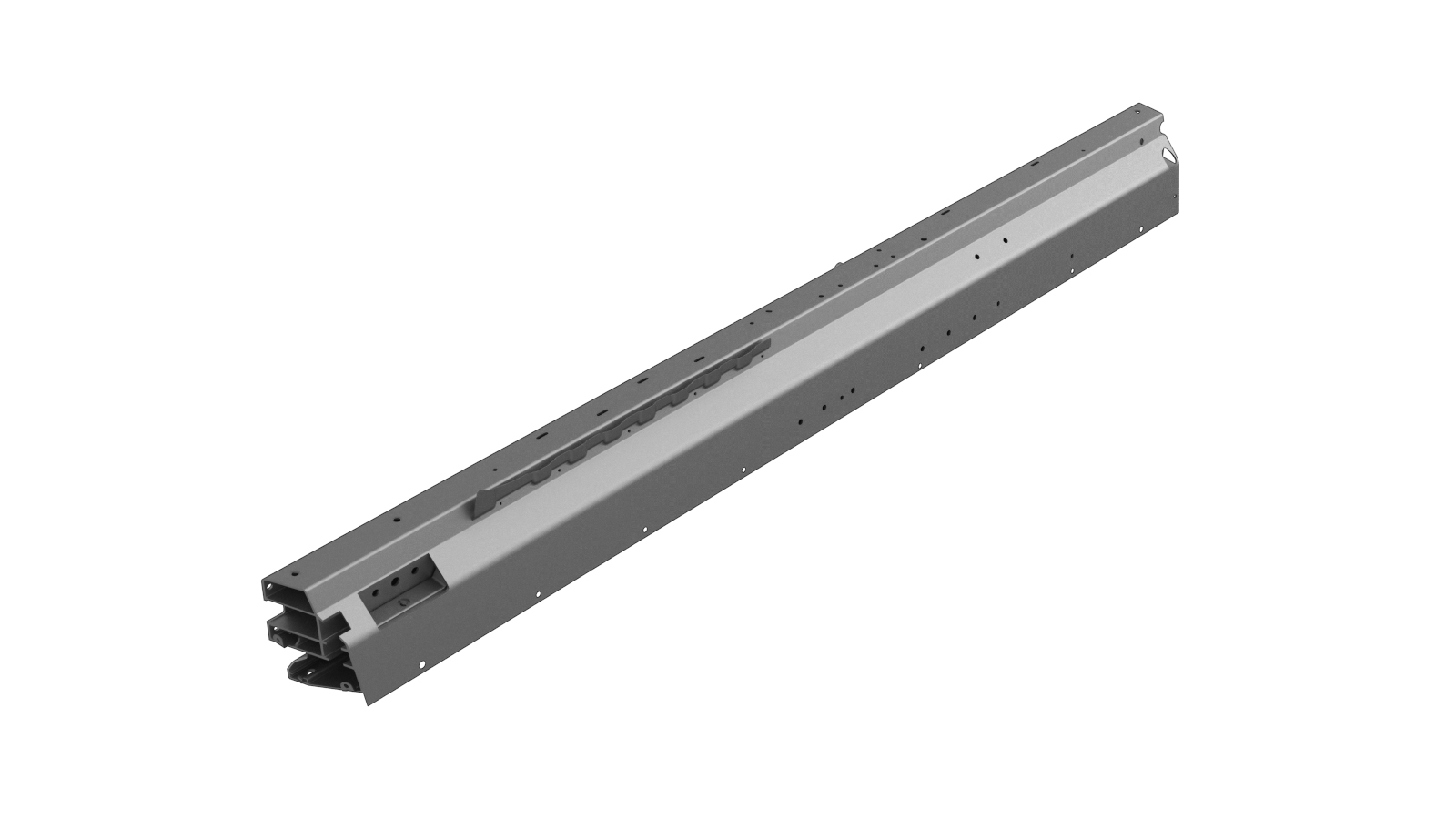

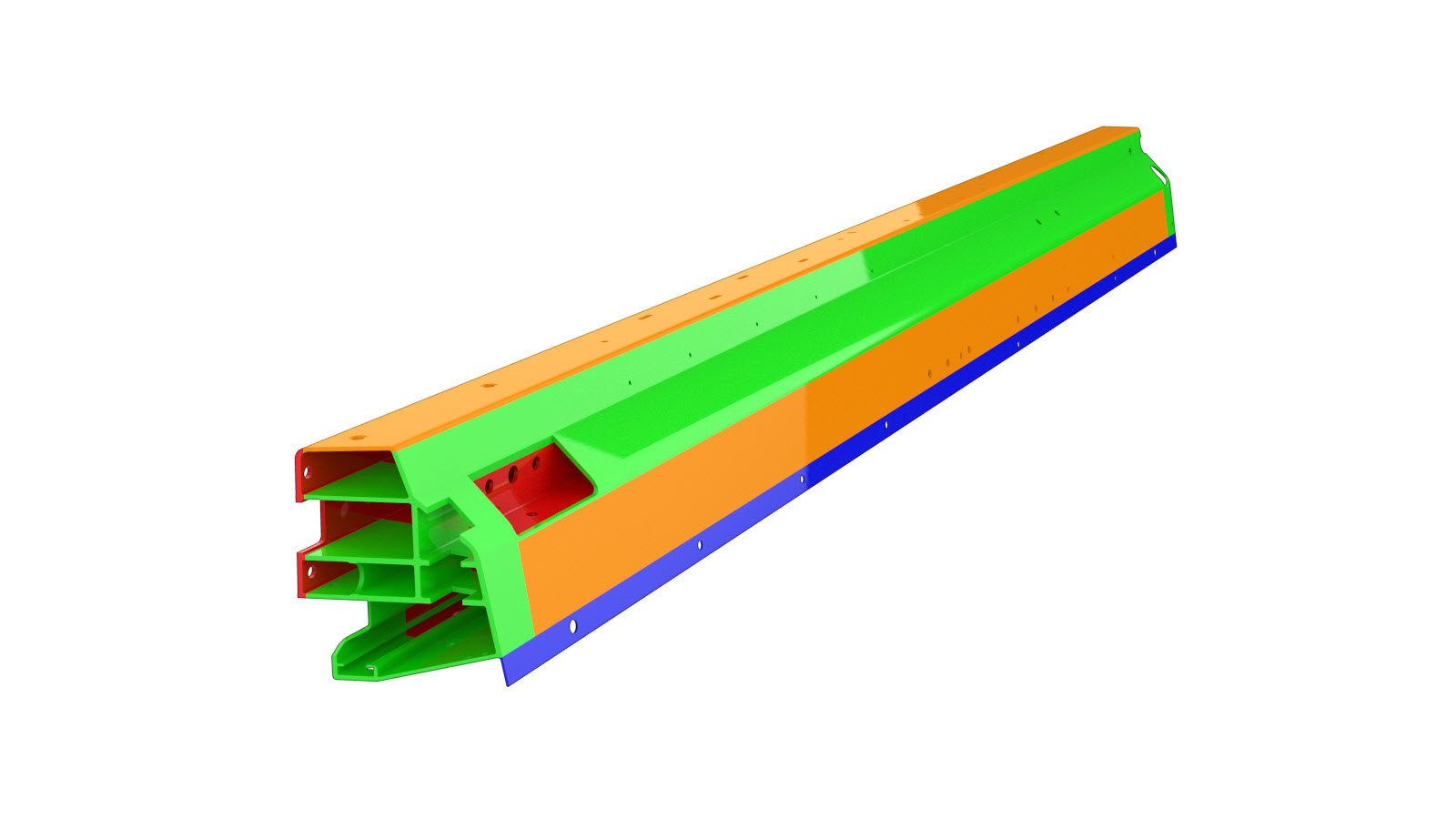

1 Conjunto, soleira lateral COMPLETA (soleira completa)
5 Rebite de cabeça redonda estrutural, 6,5 mm
38 Rebite estrutural, 6,5 mm, médio
8 Parafuso, cabeça sextavada M8-1.25x20 Número de peça Tesla 1007580-00-A.
1 Parafuso, cabeça sextavada , M8x50 Número de peça Tesla 1046838-00-A.
4 Parafuso, cabeça Torx , M8x20 Número de peça Tesla 1014747-00-B.
Informational PurposesAn informational icon, calling your attention
Nota
Se o veículo tiver parafusos de cabeça sextavada nos locais indicados para parafusos de cabeça Torx na caixa estrutural dianteira, encomende parafusos de cabeça sextavada M8-1,25x20 adicionais (número de peça Tesla 1007580-00-A).

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  2. Retire o item Extensão inferior do pilar C.
  3. Retire o item Extensão da cava da roda.
  4. Retire o item Suporte do batente da porta Asa de Falcão.
  5. Retire o item Reforço do pilar B.
  6. Retire o item Encaixe da travessa da placa do calcanhar.
  7. Retire o item Conjunto do reforço do pilar A.
  8. Retire o item Reforço do pilar articulado.
  9. Parte interior do pilar articulado.

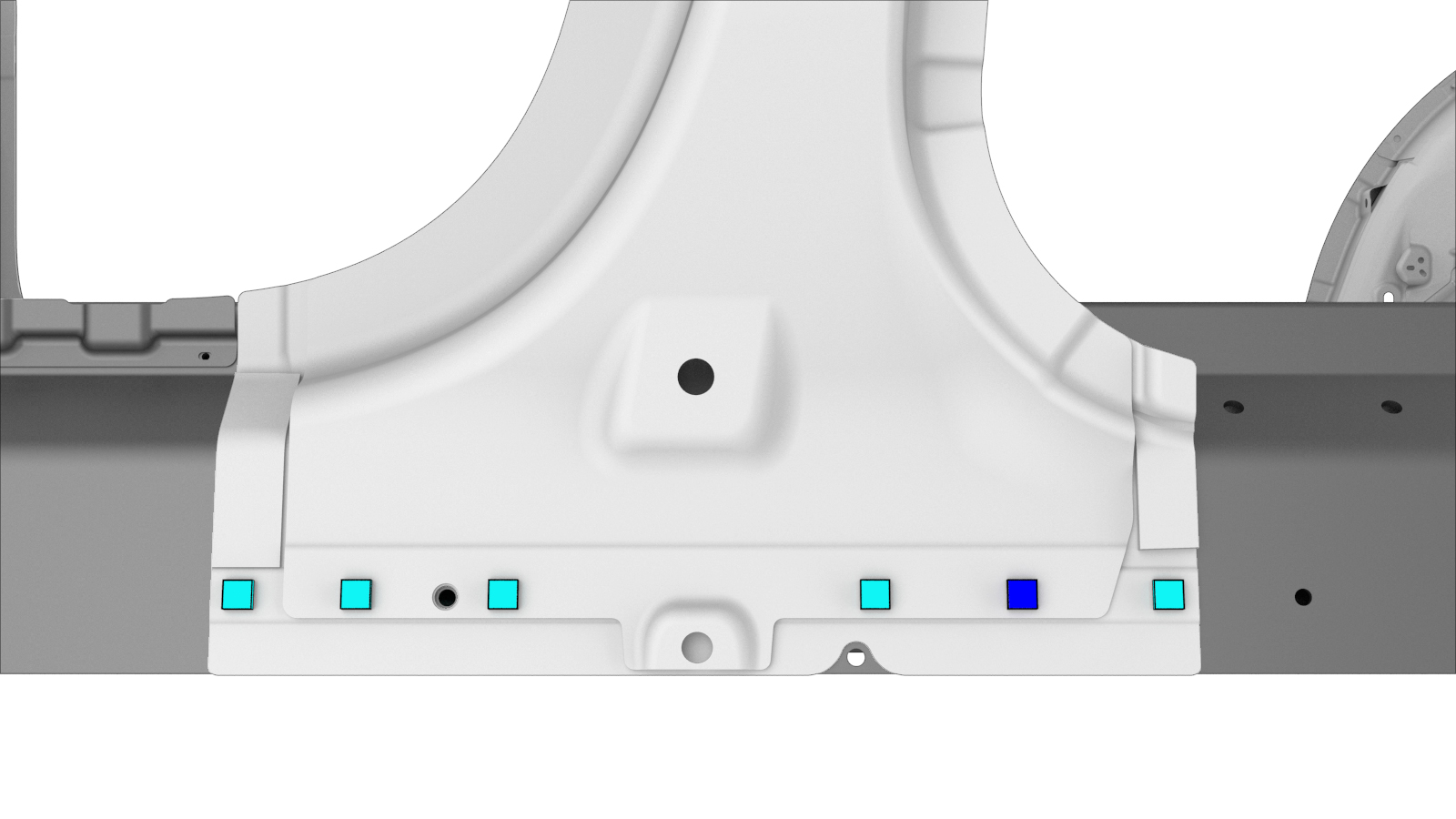

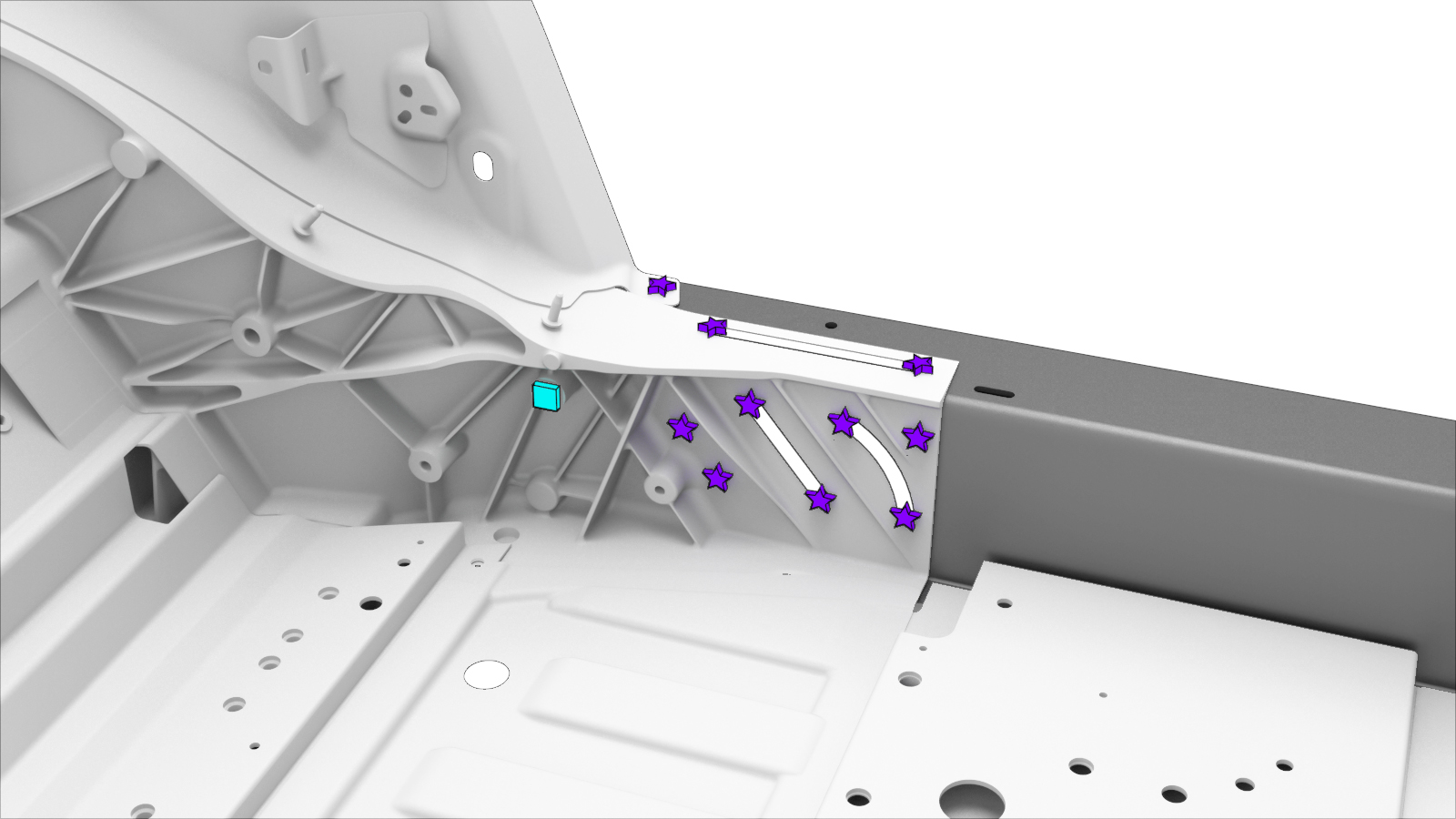

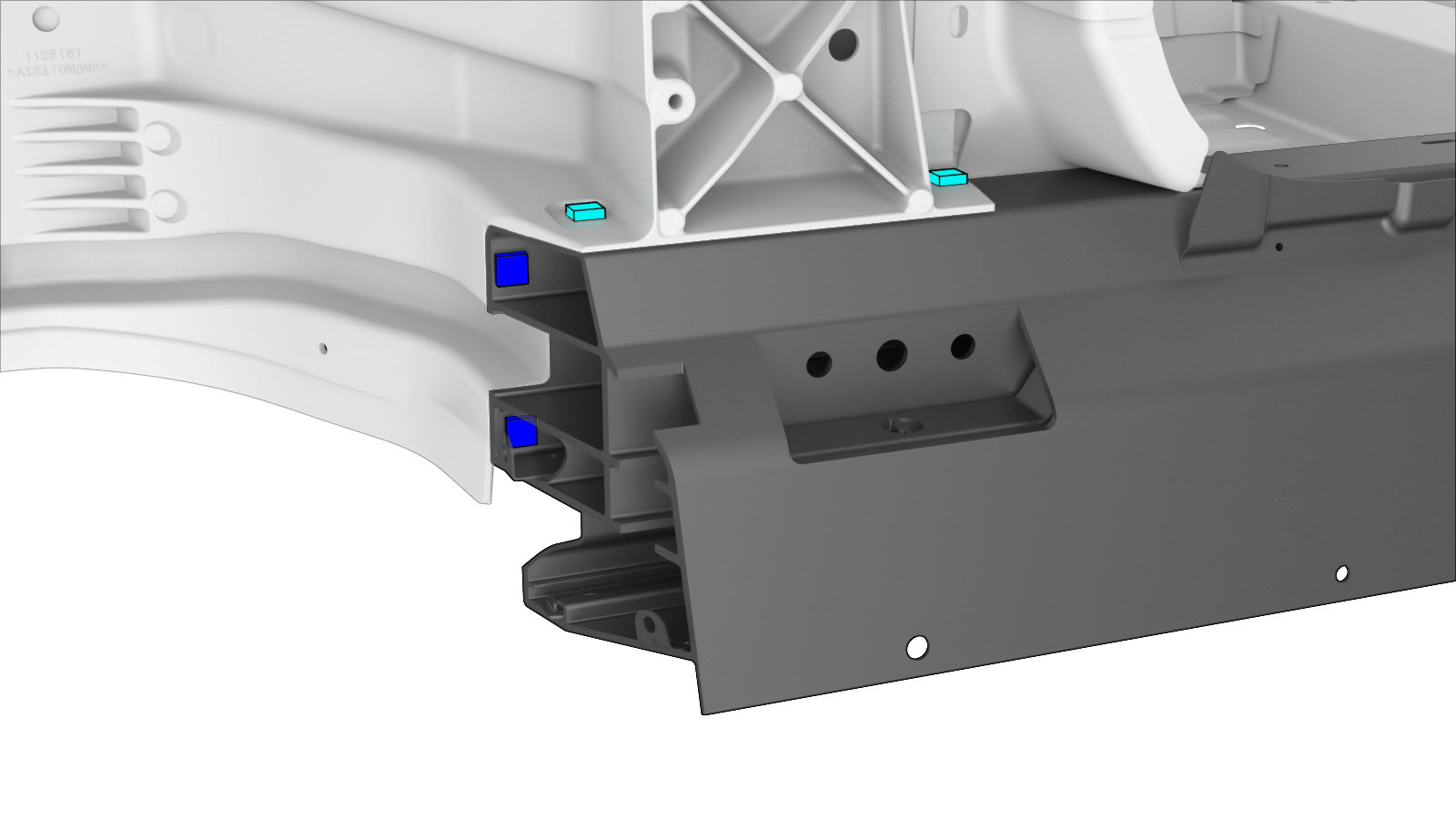

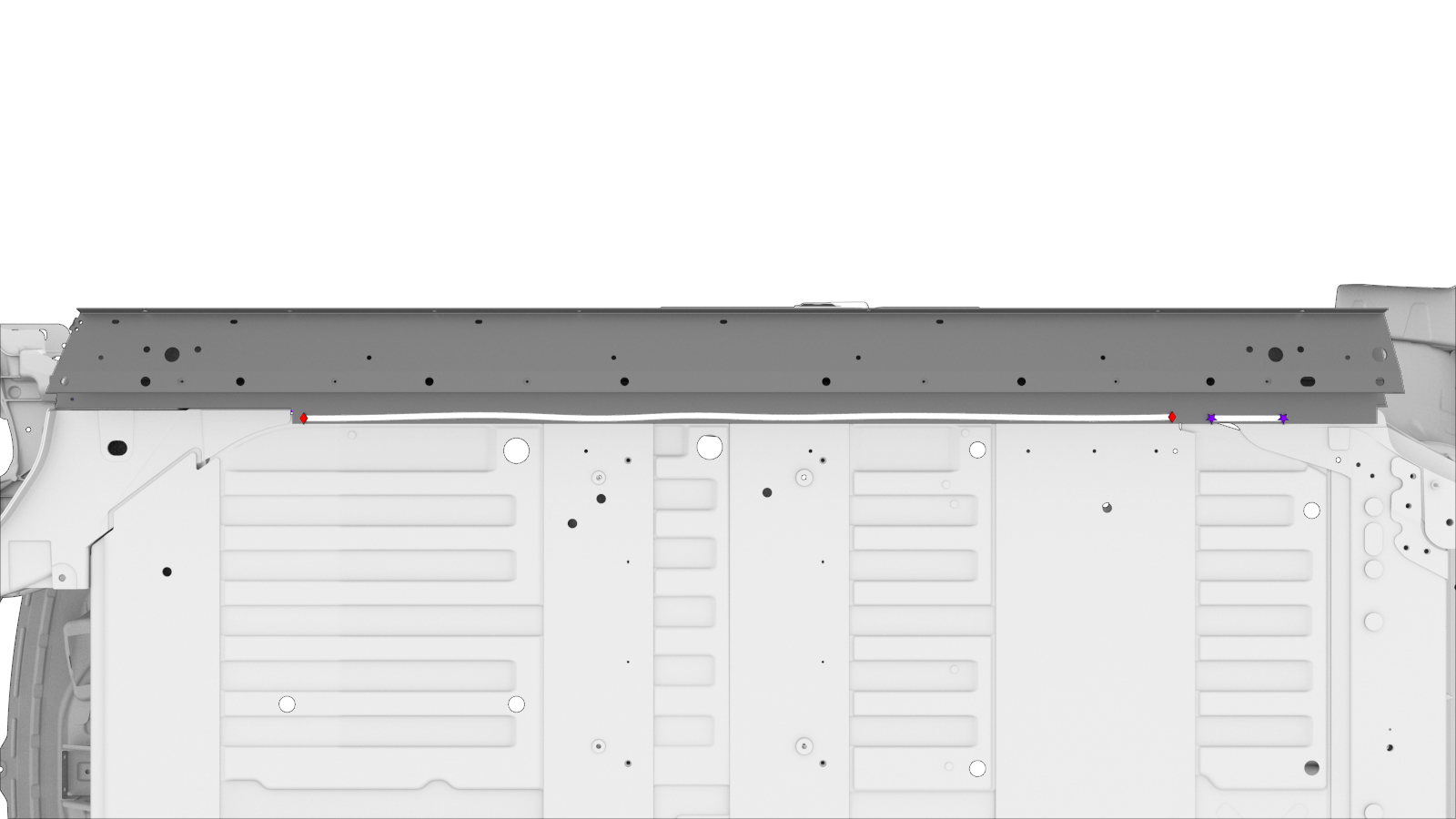

  10. Remova o componente original.
    ou SPR de fábrica

    ou RIVTAC

    ou parafusos, cabeça sextavada
    Informational PurposesAn informational icon, calling your attention
    Nota
    Remova os parafusos, mas não os elimine nesta fase.

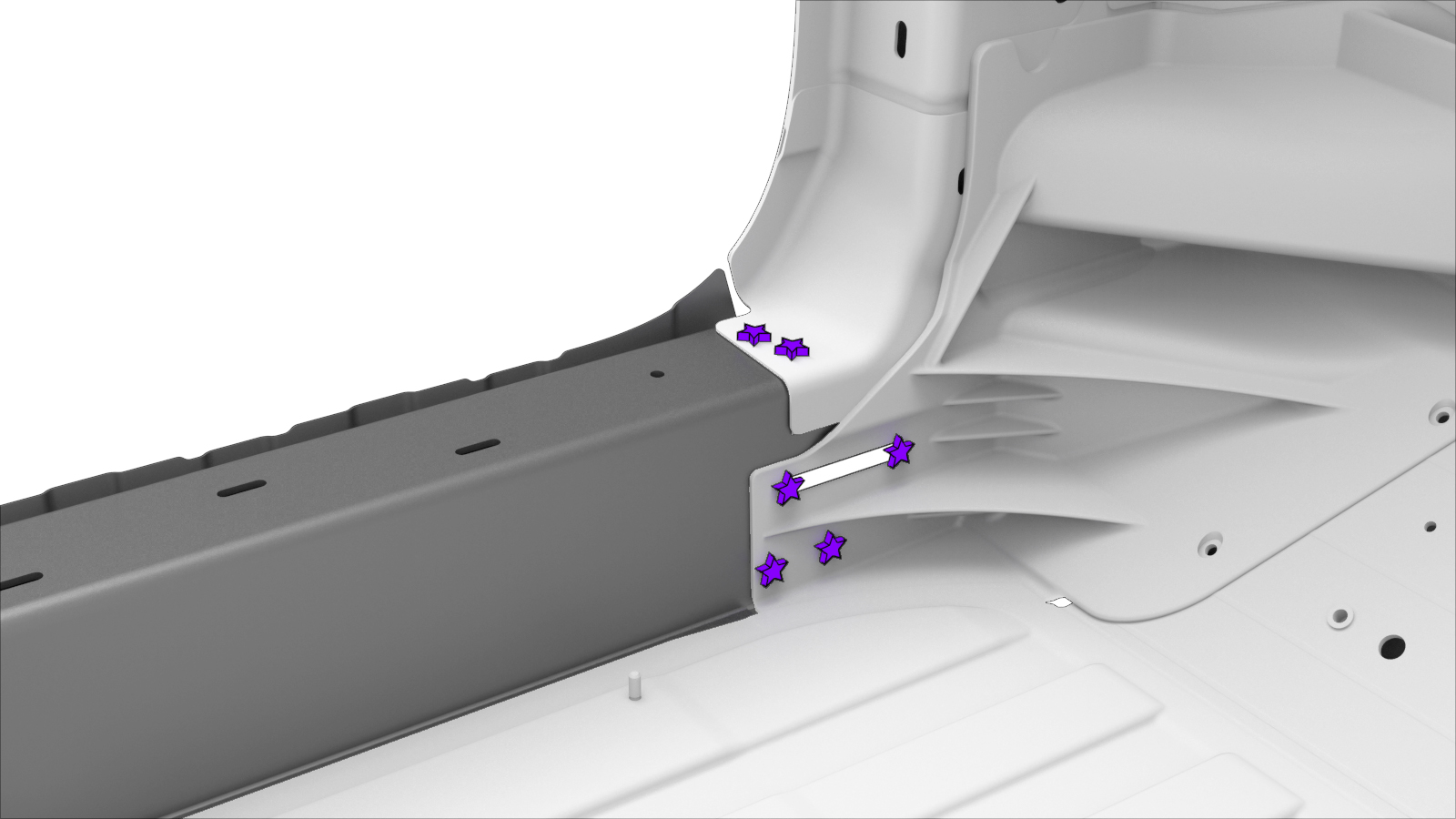

    ou parafuso, cabeça Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alguns veículos têm parafusos de cabeça sextavada em vez de parafusos de cabeça Torx. Se o veículo tiver parafusos de cabeça sextavada nos locais indicados para parafusos de cabeça Torx, instale os parafusos de cabeça sextavada M8-1,25x20.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Remova os parafusos, mas não os elimine nesta fase.

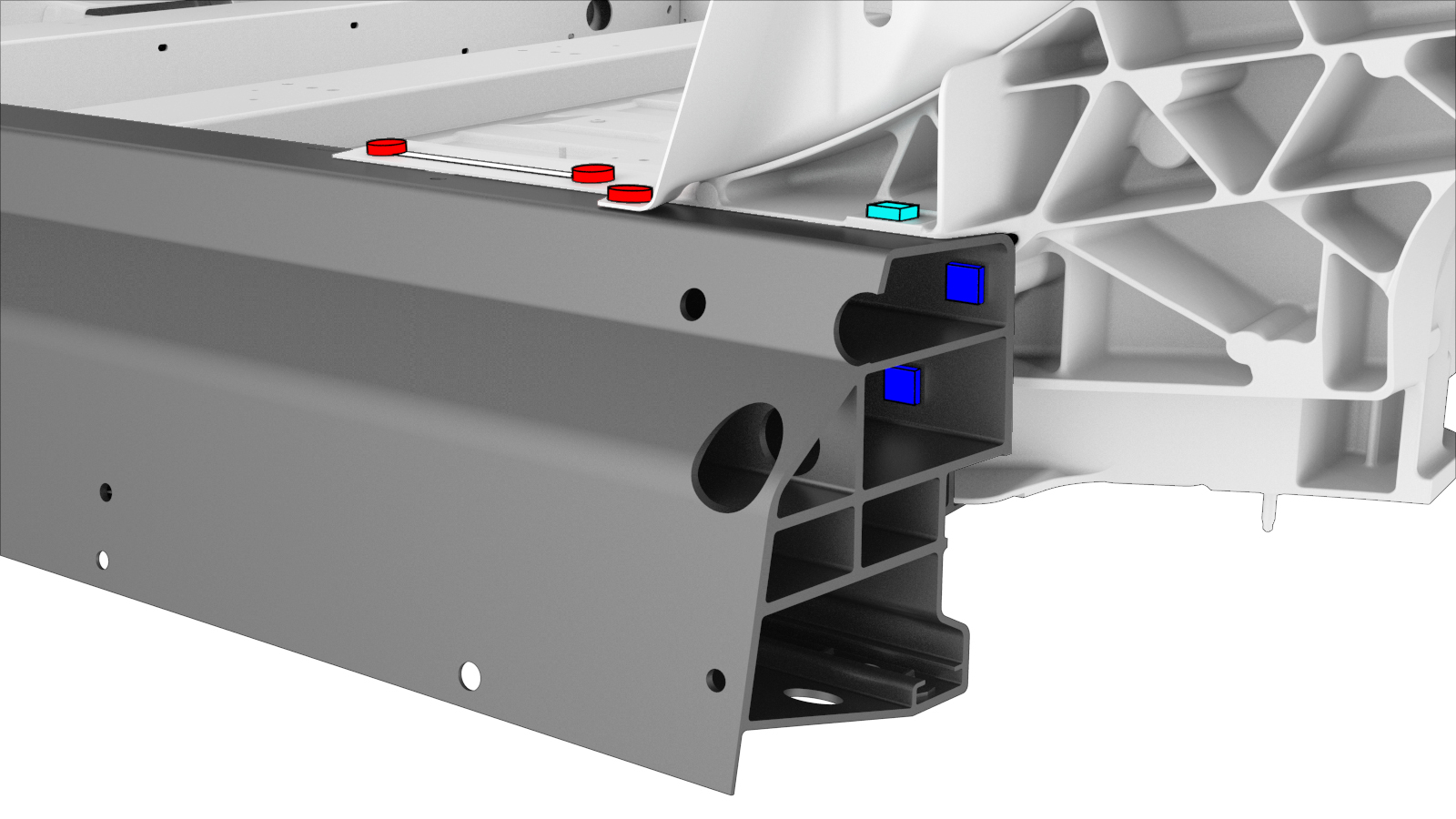

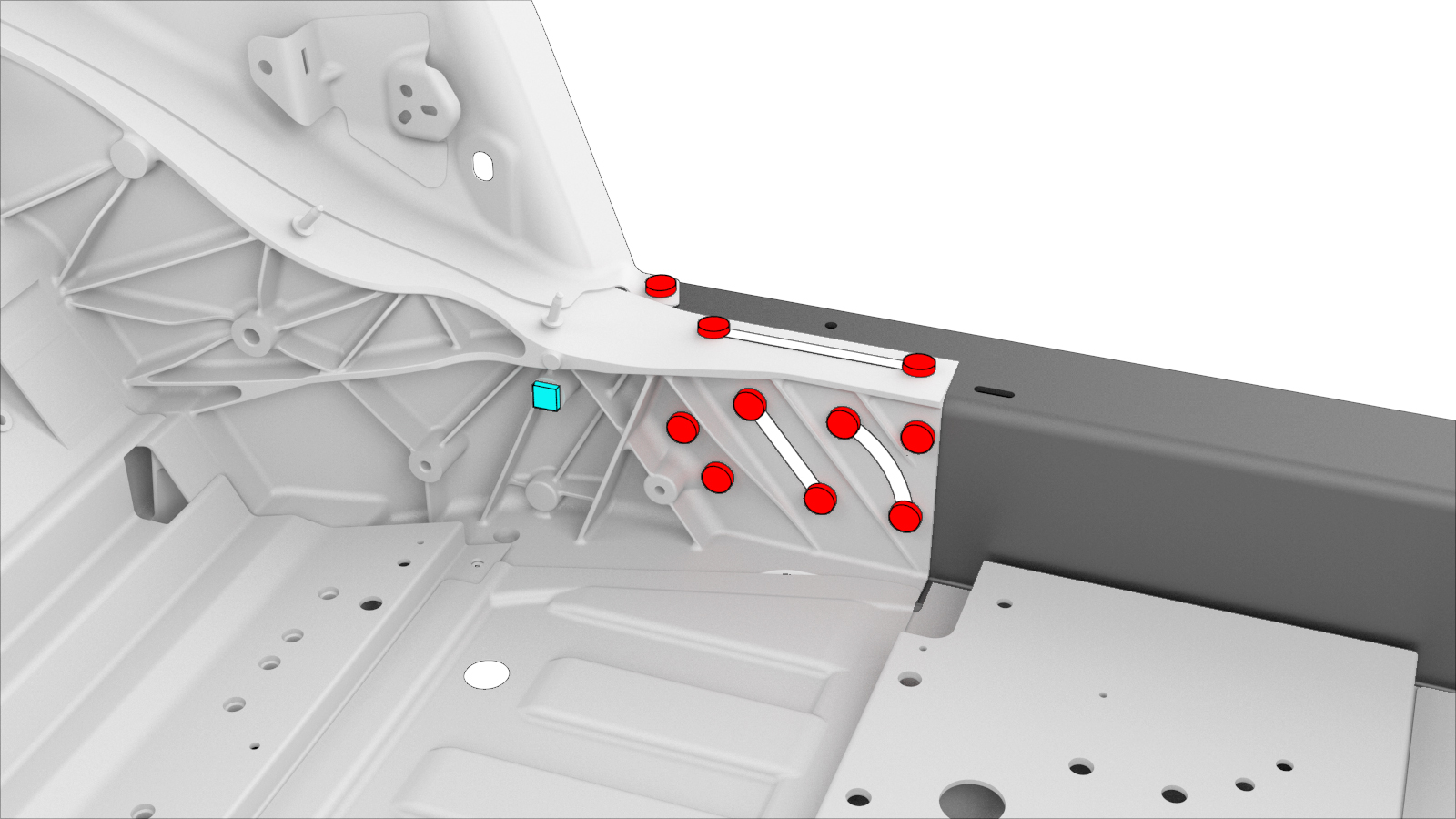

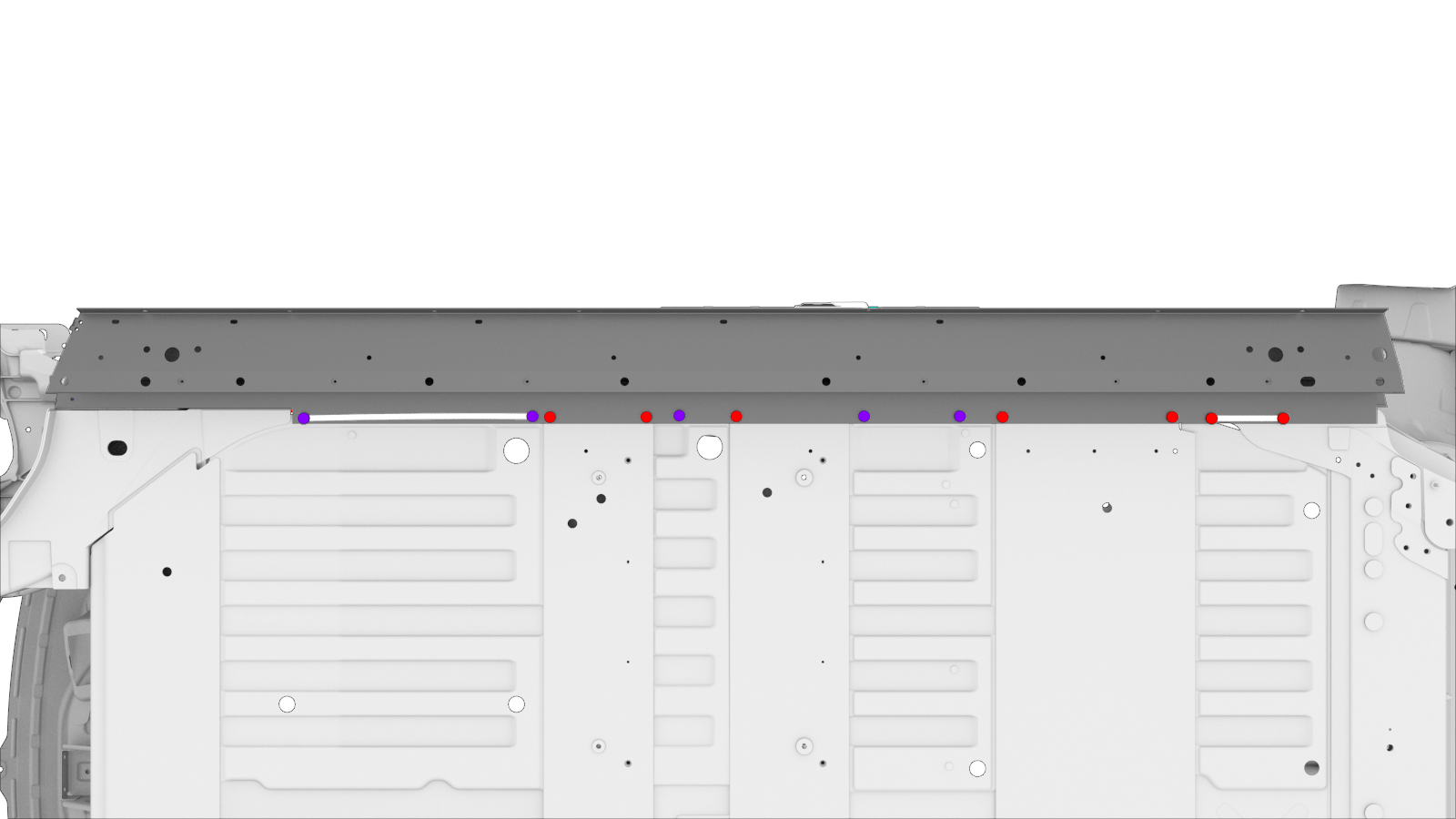

  11. Prepare a instalação.

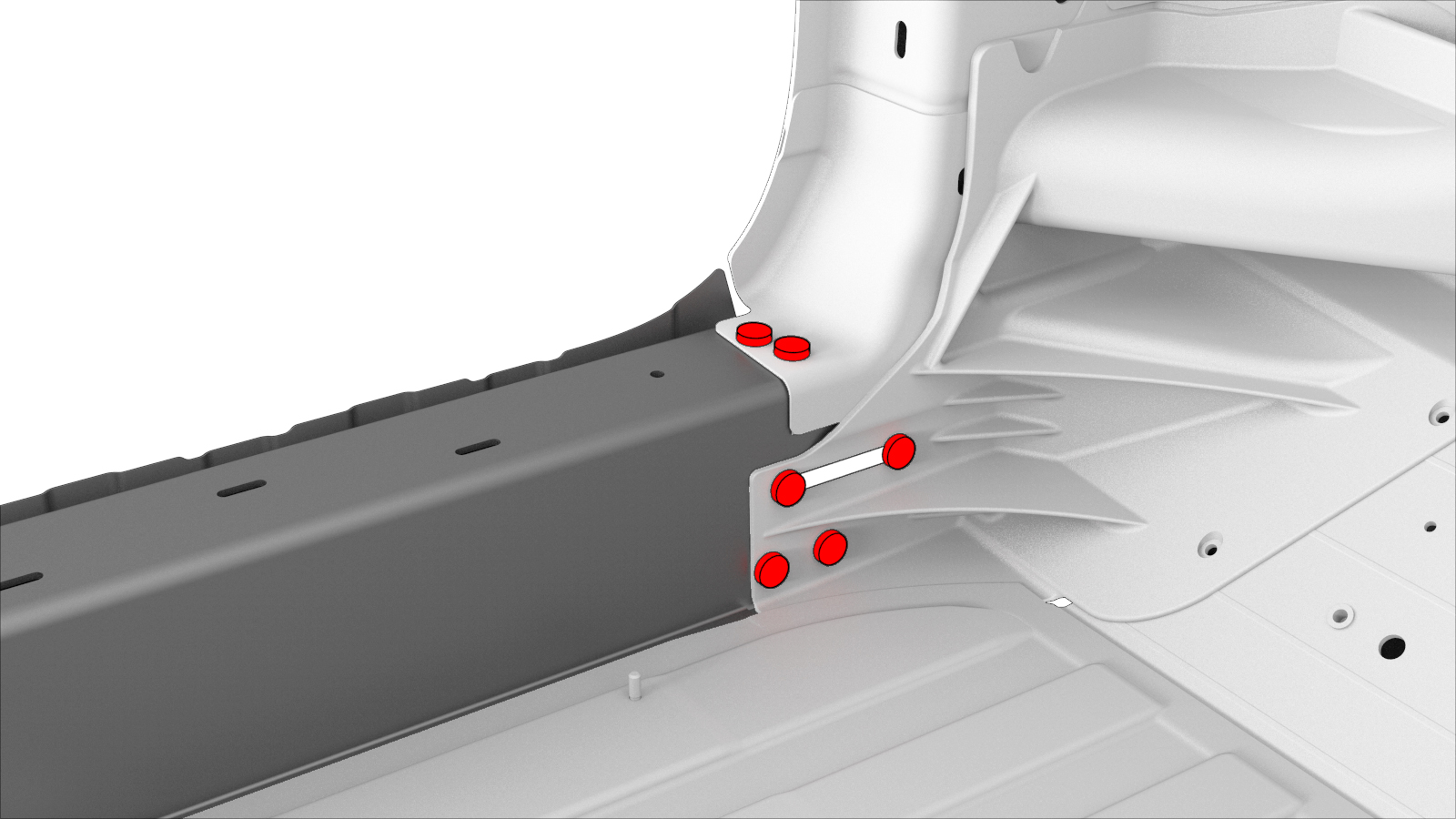

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou parafusos, cabeça sextavada
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale temporariamente os parafusos que foram removidos durante a remoção do componente. Substitua esses parafusos após o adesivo estrutural secar.
    ou parafuso, cabeça Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale temporariamente os parafusos que foram removidos durante a remoção do componente. Substitua esses parafusos após o adesivo estrutural secar.
  12. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  13. Instale o novo componente ou componentes.
    Aperte todos os parafusos a 25 Nm.
  14. Instale o item Parte interior do pilar articulado.
  15. Instale o item Reforço do pilar articulado.
  16. Instale o item Conjunto do reforço do pilar A.

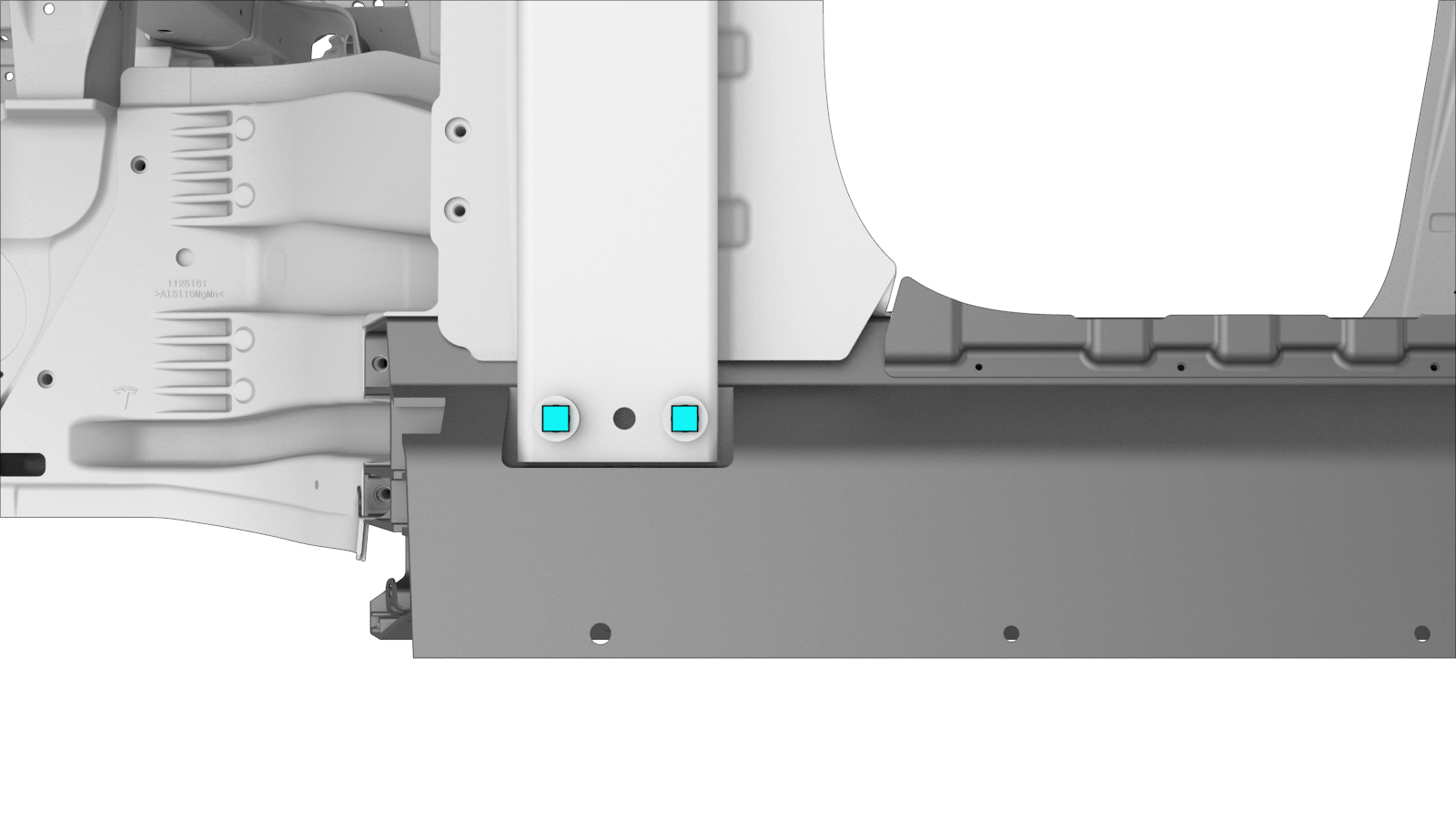

  17. Instale o fixador, conforme indicado.

    ou parafusos, cabeça sextavada

    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale temporariamente os parafusos que foram removidos durante a remoção do componente. Substitua esses parafusos após o adesivo estrutural secar.

    Aperte todos os parafusos a 25 Nm.

  18. Instale o item Encaixe da travessa da placa do calcanhar.
  19. Instale o item Reforço do pilar B.
  20. Instale o item Extensão da cava da roda.
  21. Instale o item Suporte do batente da porta Asa de Falcão.
  22. Instale o item Extensão inferior do pilar C.
  23. Instale o item Reforço do pilar C.
  24. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  25. Realize quaisquer operações pós-reparação necessárias.
