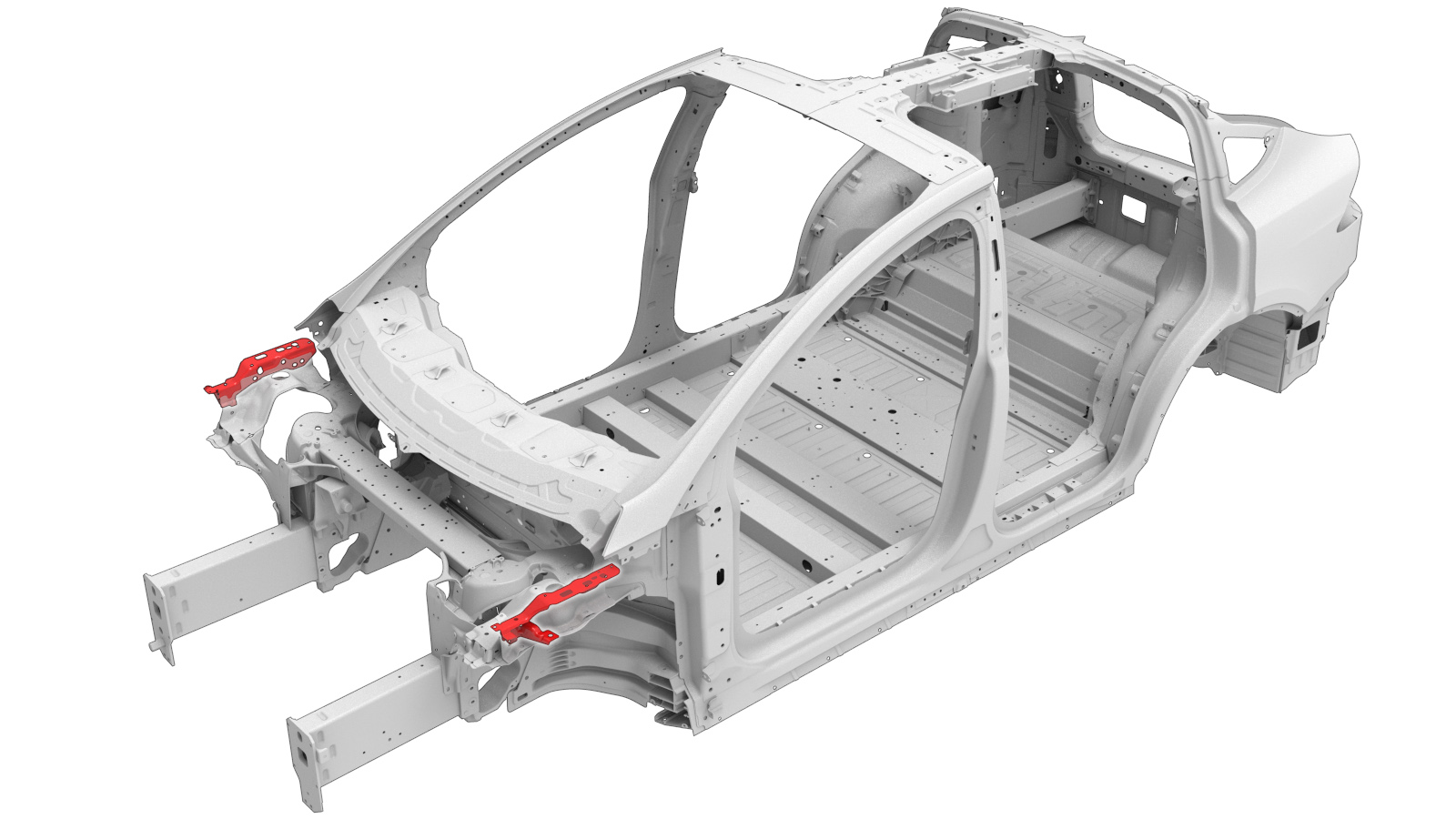

Conjunto da parte lateral

Lista de peças

Quantidade Descrição Imagem/Notas

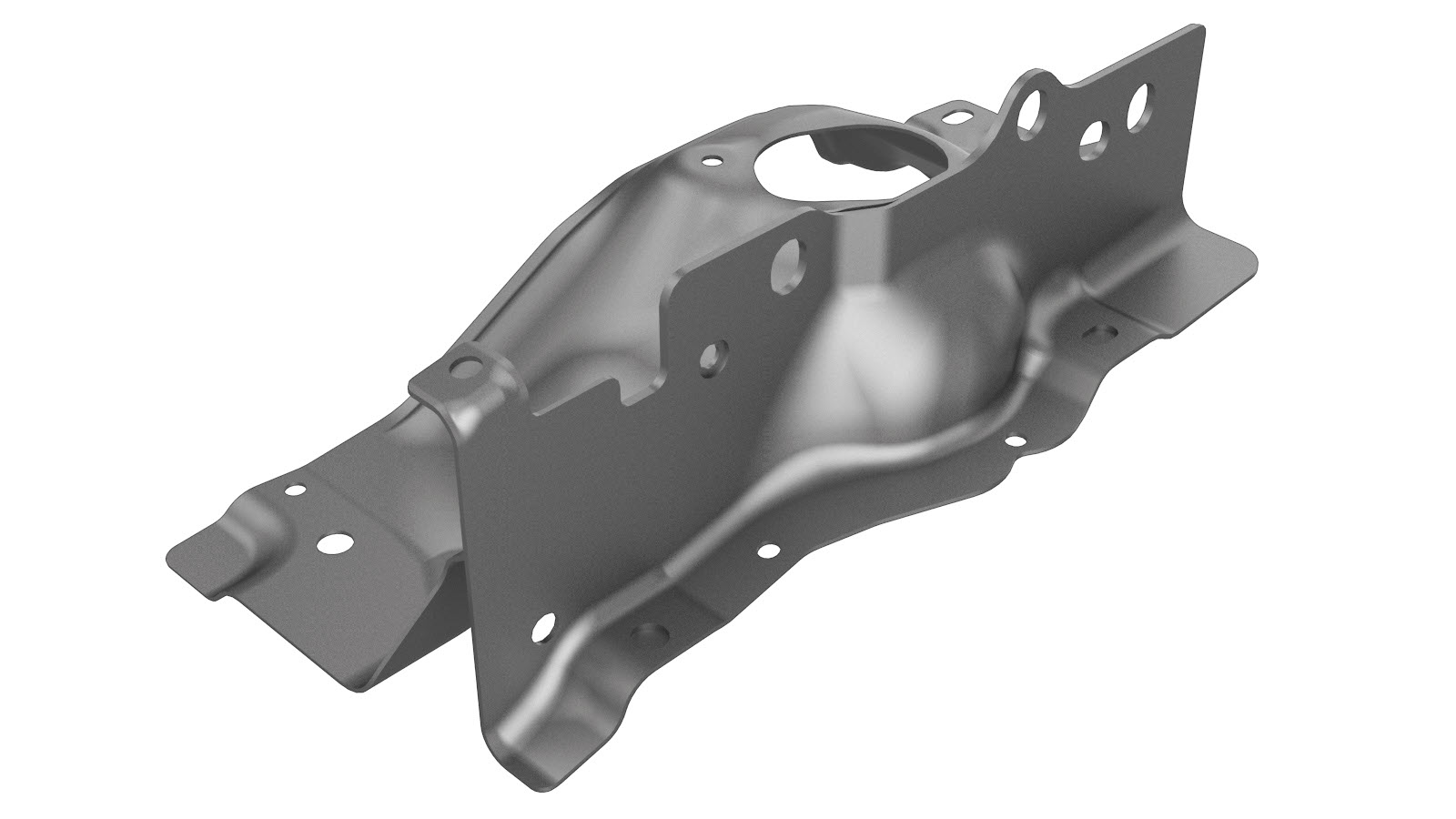

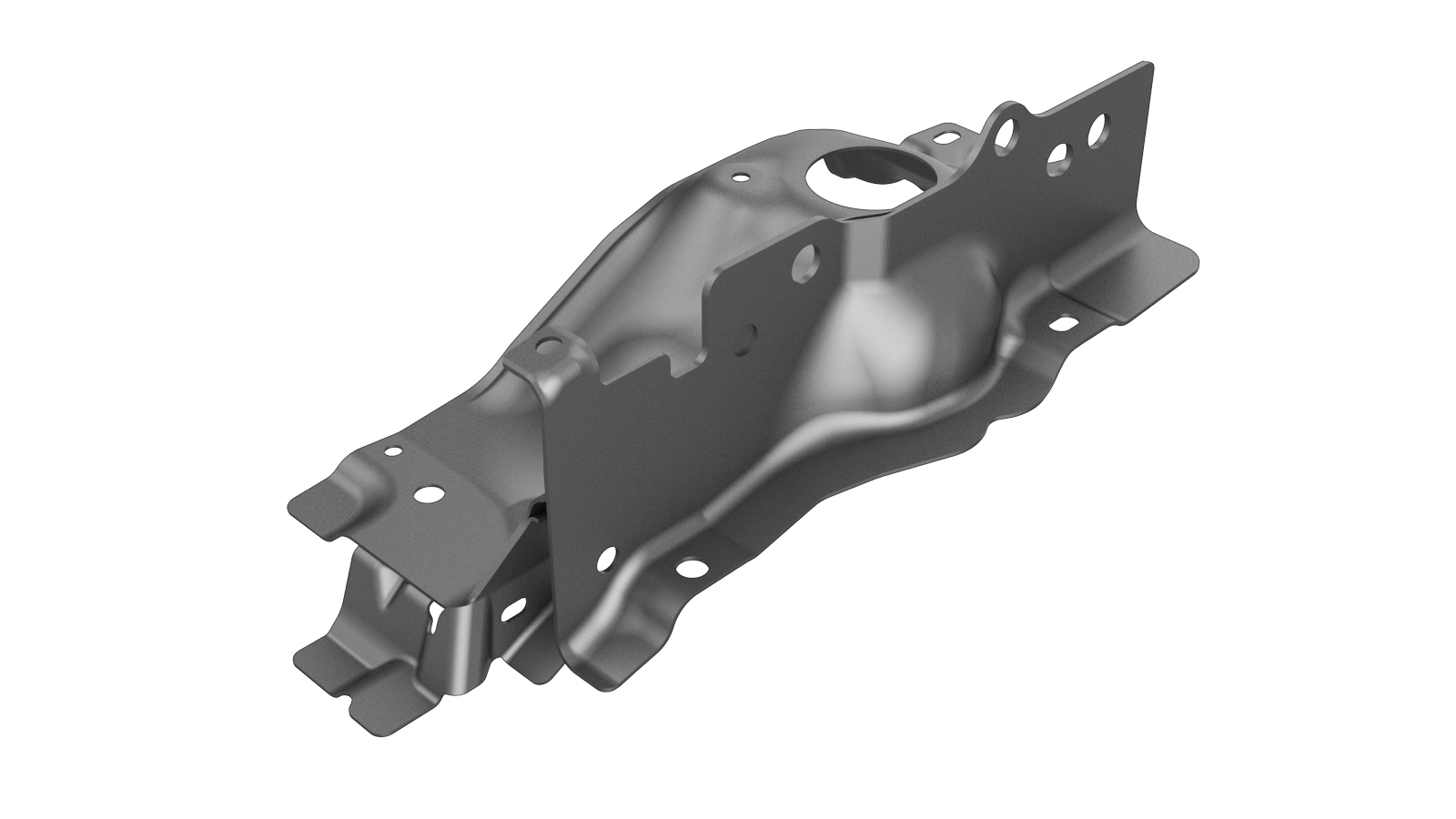

1 CONJUNTO, PARTE LATERAL (conjunto da parte lateral)
Informational PurposesAn informational icon, calling your attention
Nota

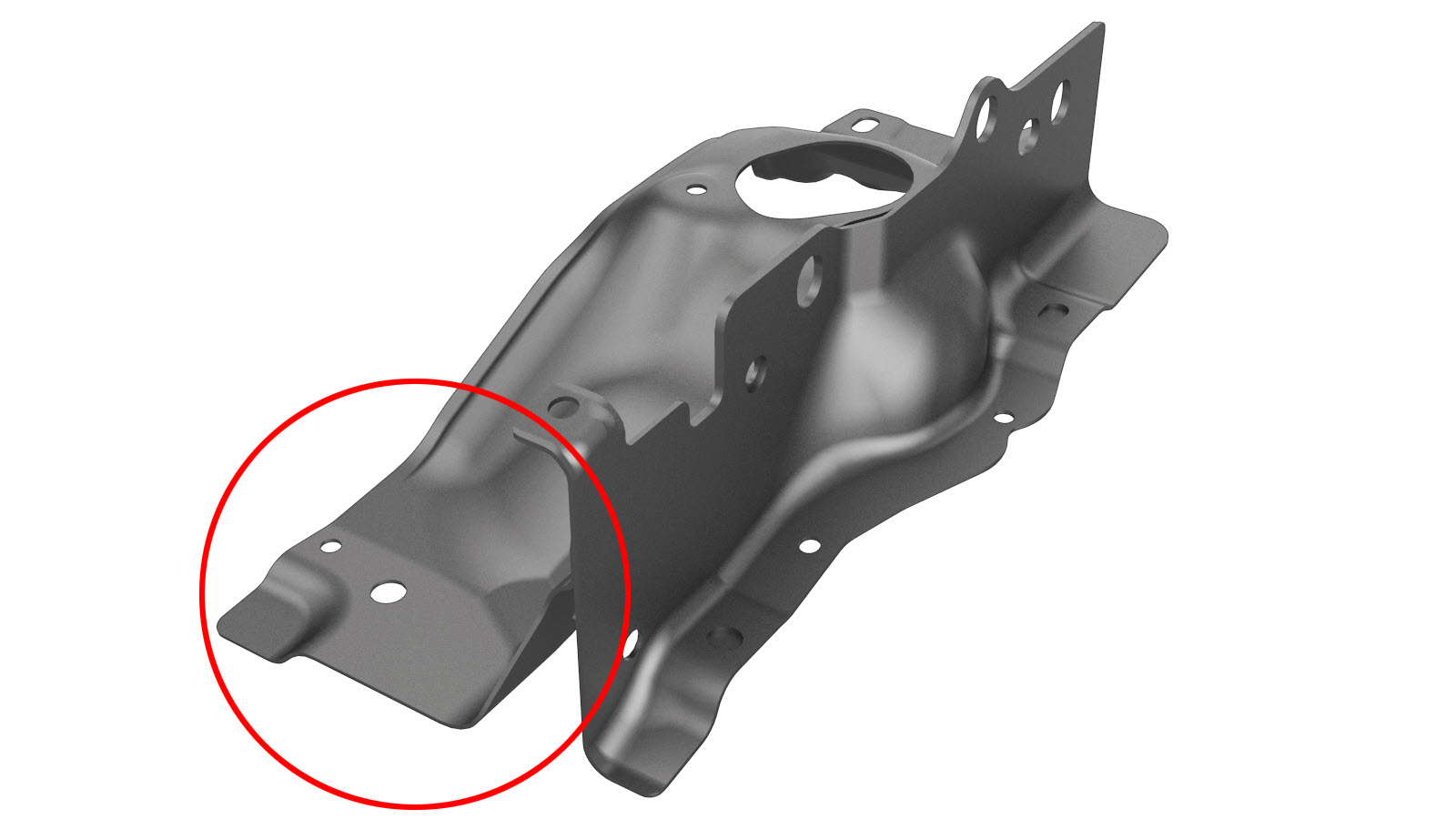

A peça de assistência do conjunto da parte lateral pode incluir um suporte de reforço instalado no lado inferior dianteiro do componente. Se a peça de assistência do conjunto da parte lateral não incluir esse suporte de reforço, é instalada uma placa de reforço para proporcionar apoio nessa área.

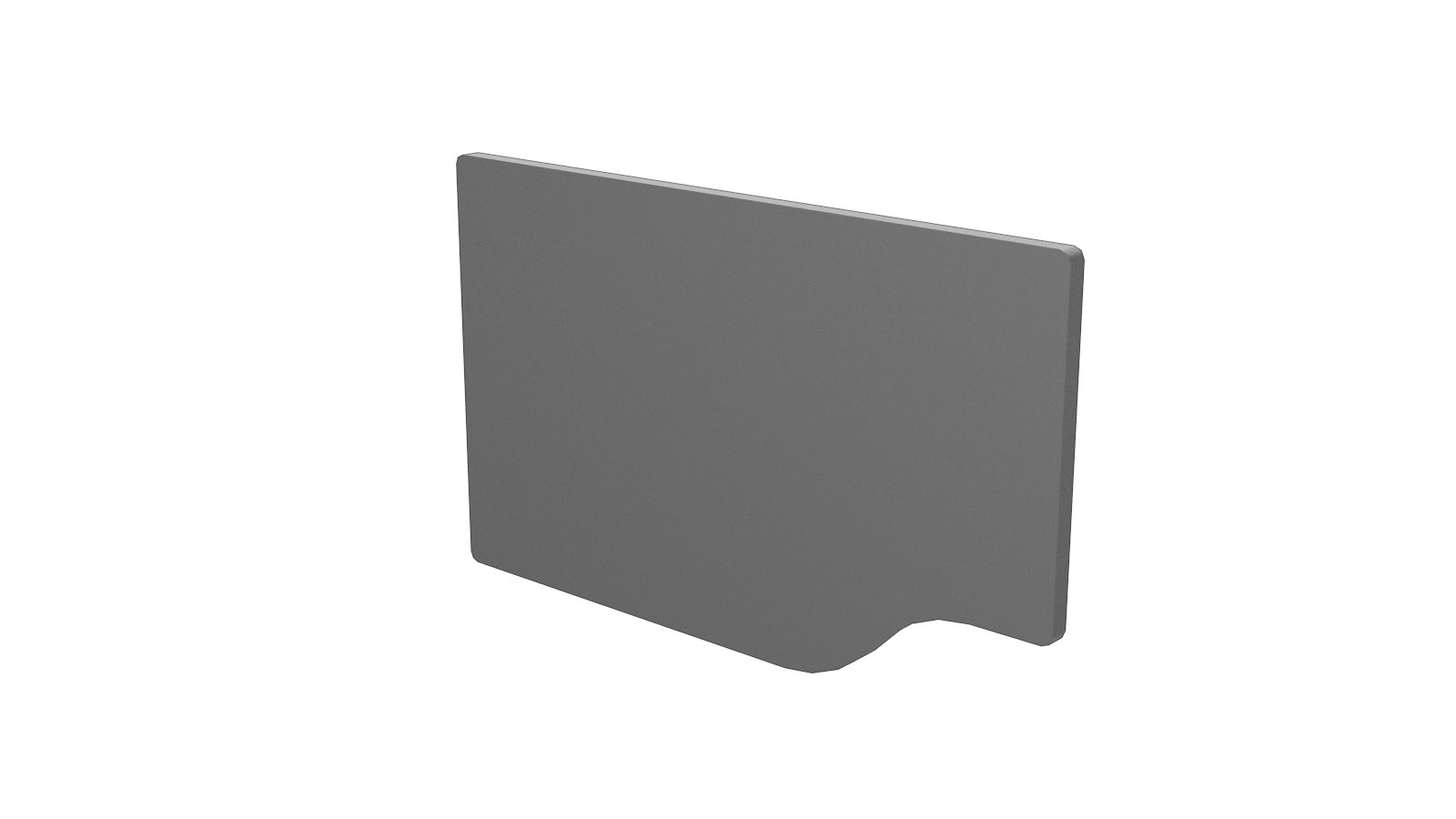

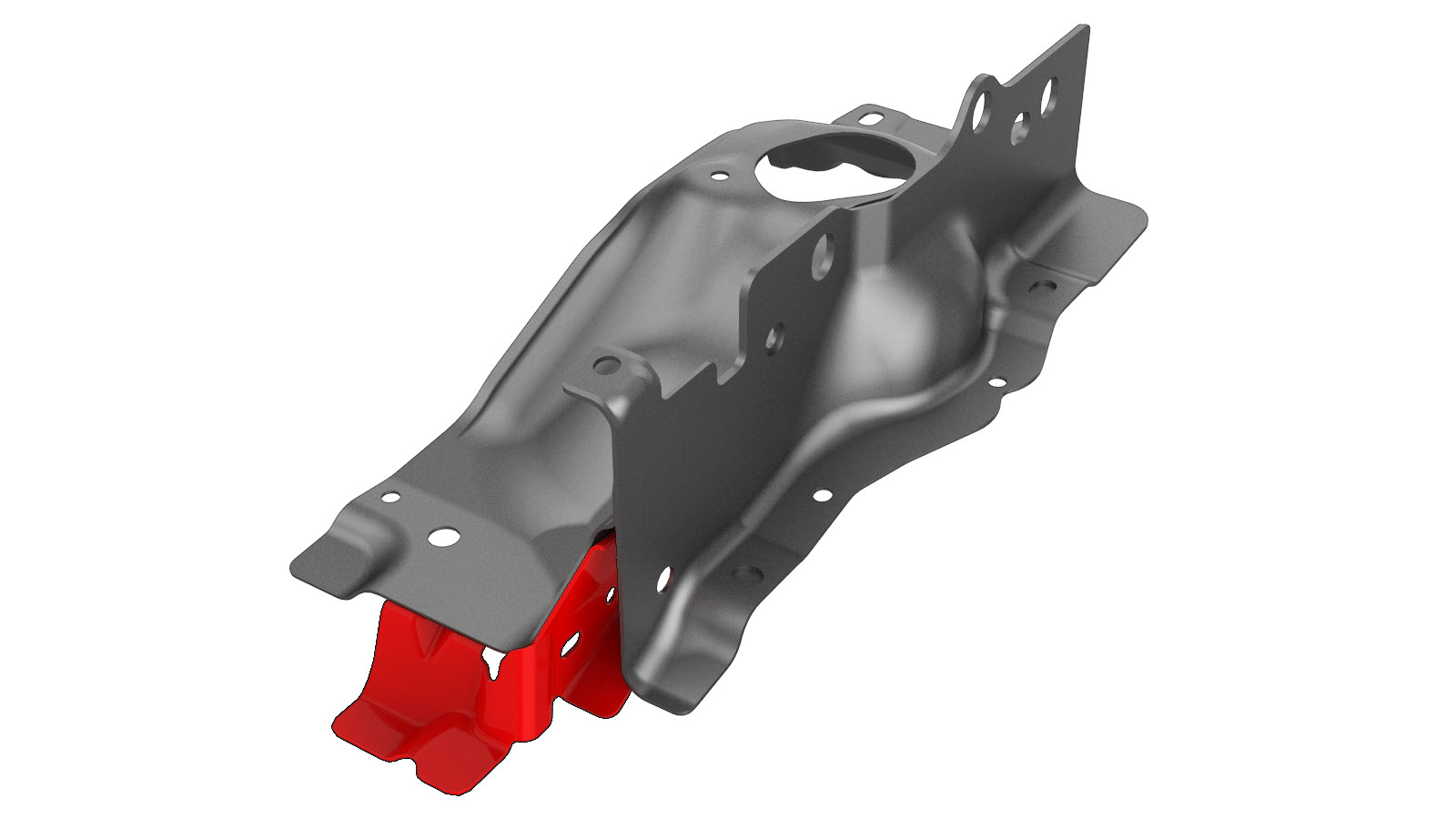

1 Serviço da placa de reforço da parte lateral (placa de reforço da placa lateral)
12 Rebite de cabeça redonda estrutural, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

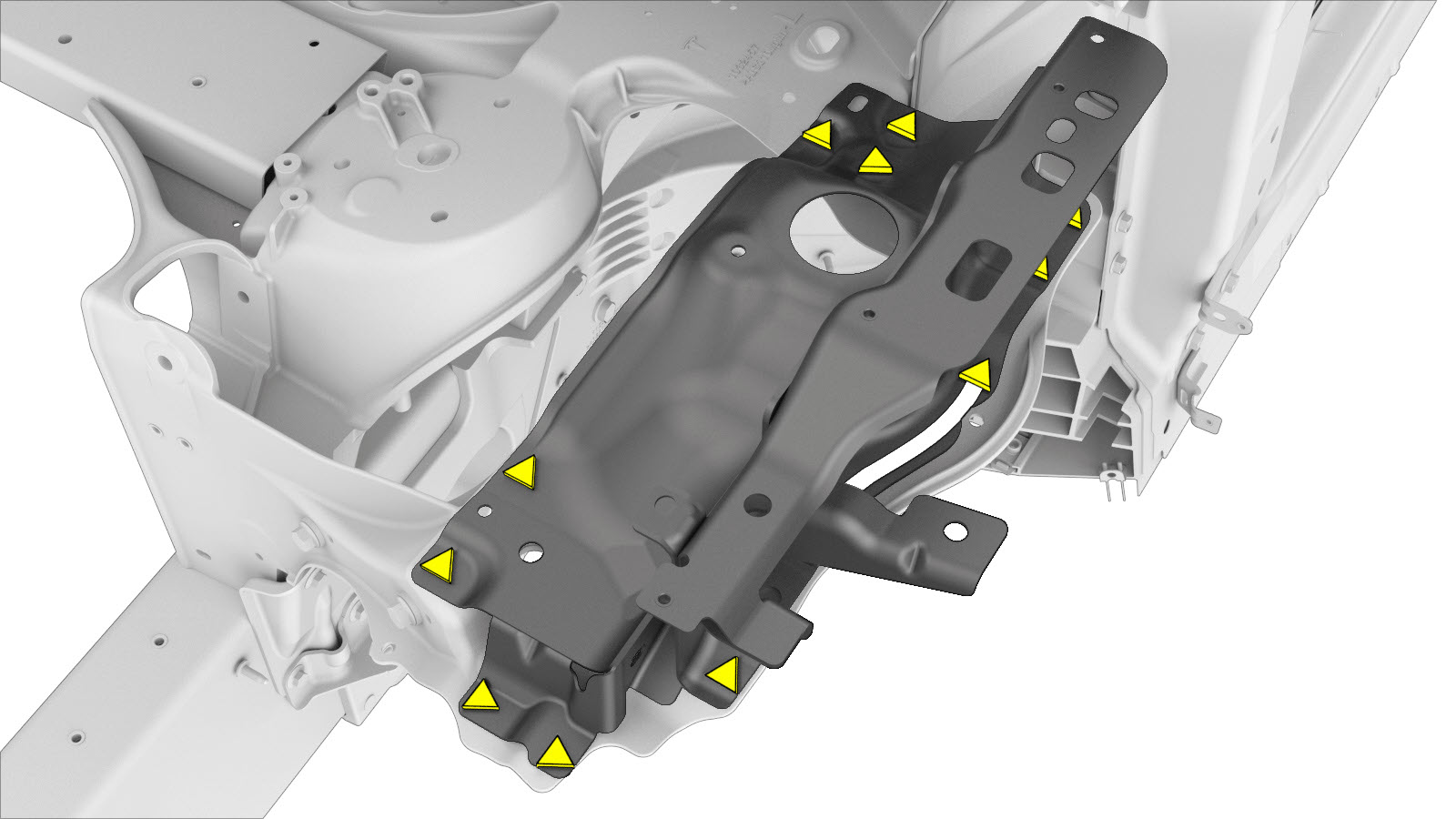

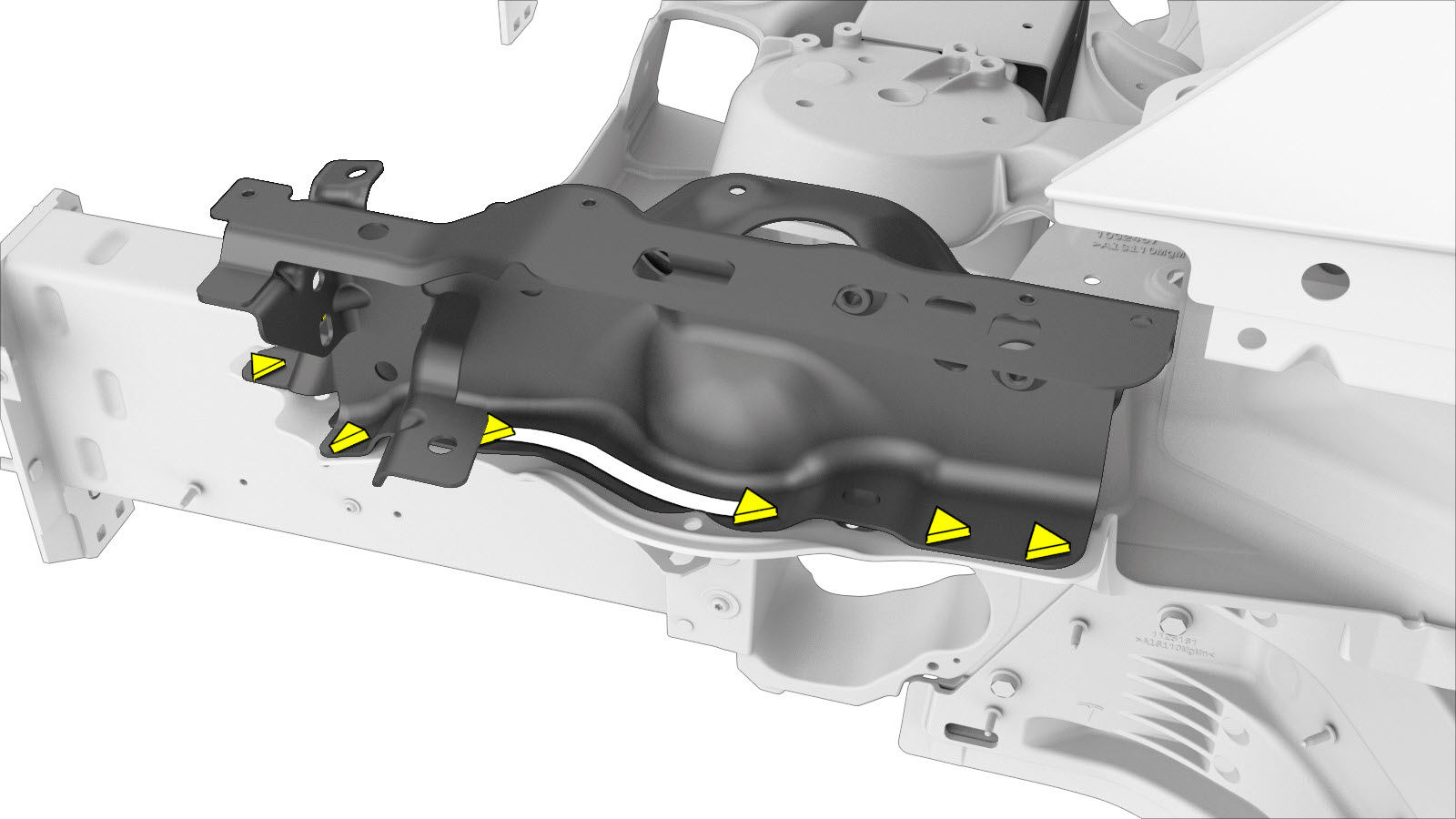

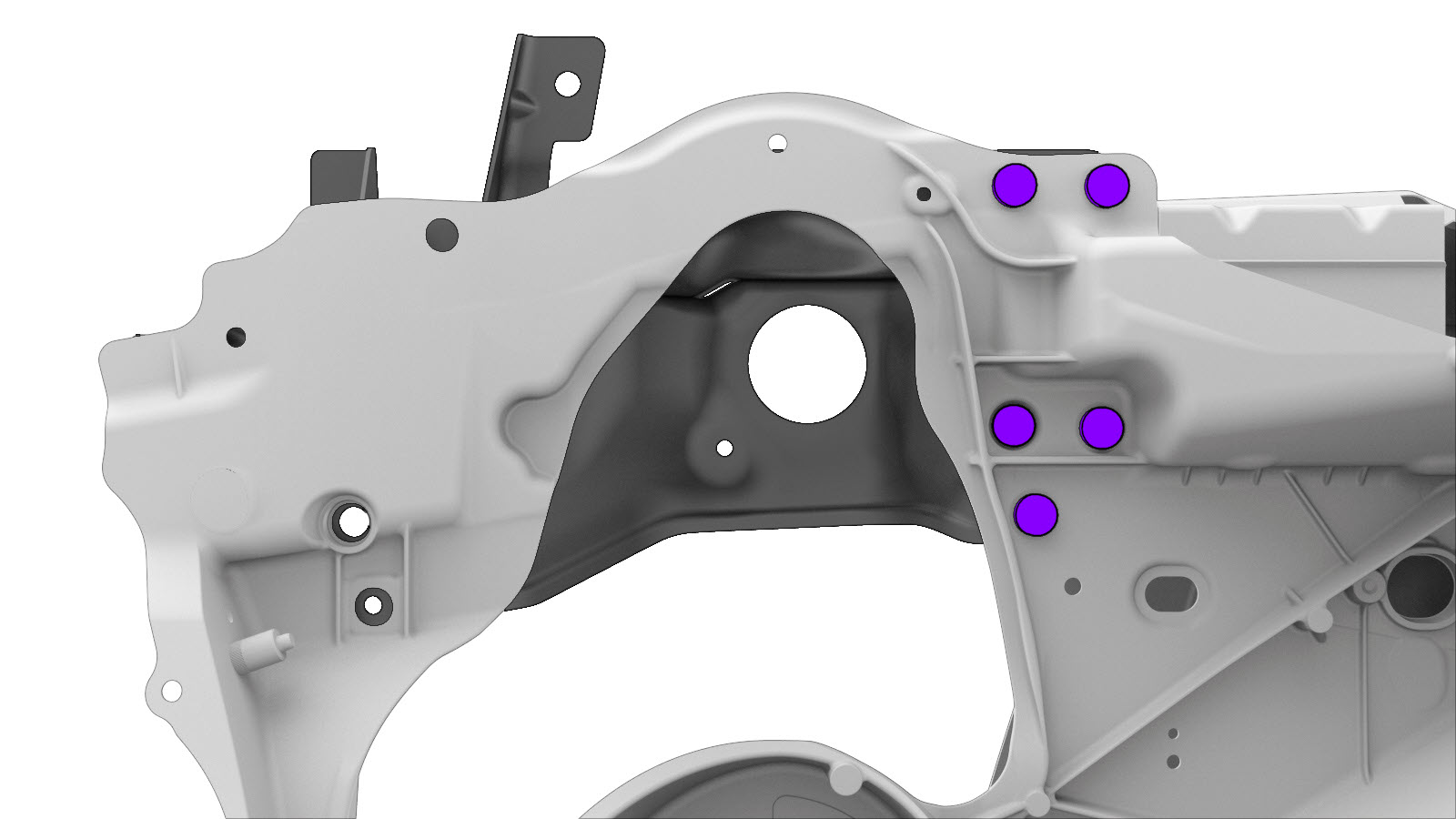

  1. Remova o componente original.
    ou soldaduras por pontos de fábrica

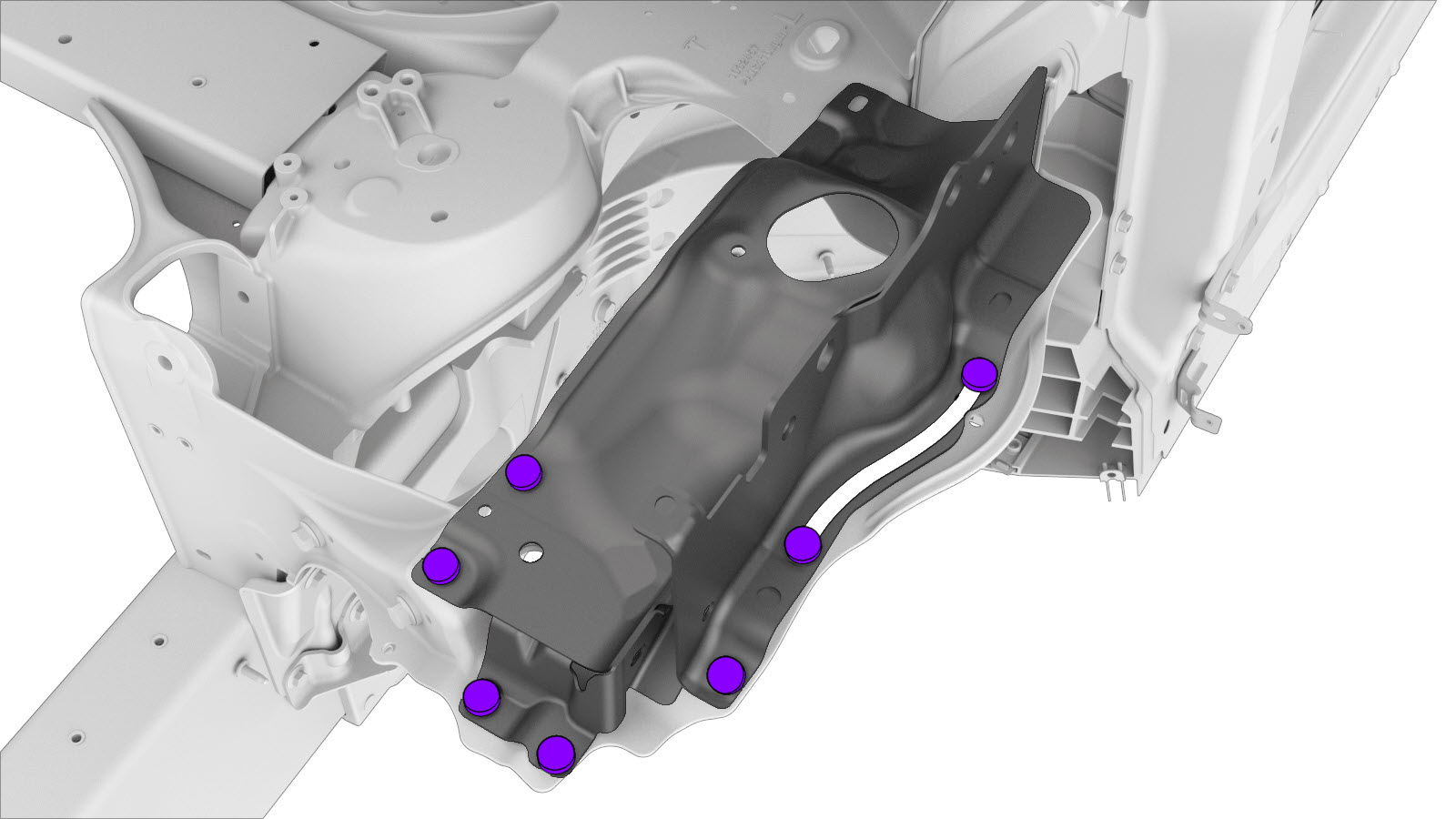

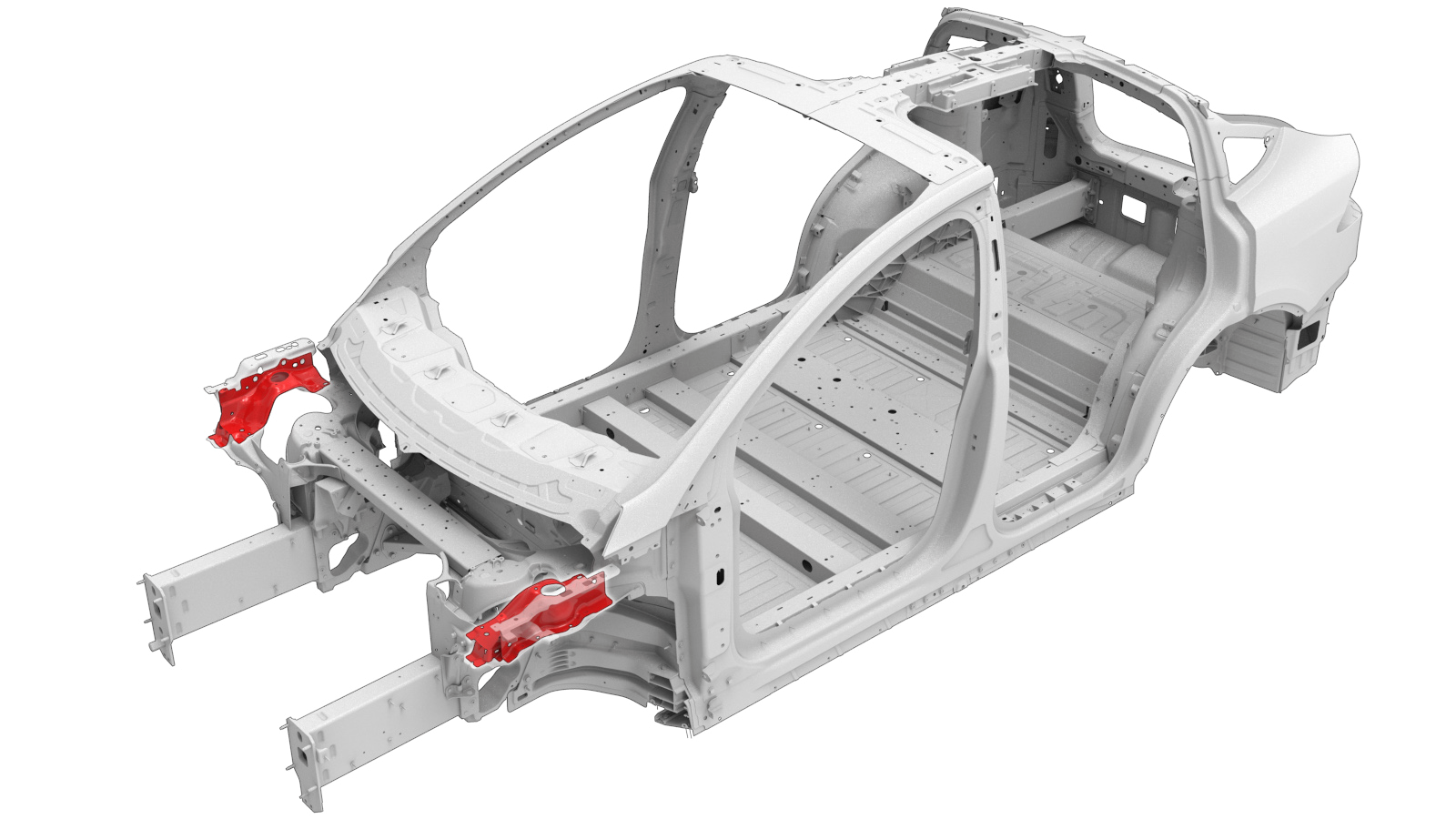

  2. Se a peça de assistência do conjunto da parte lateral incluir o suporte de reforço: Prepare a instalação.
    ou rebites de cabeça redonda estruturais, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se a peça de assistência do conjunto da parte lateral incluir o suporte de reforço, a placa de reforço não é instalada e pode ser eliminada ou devolvida.

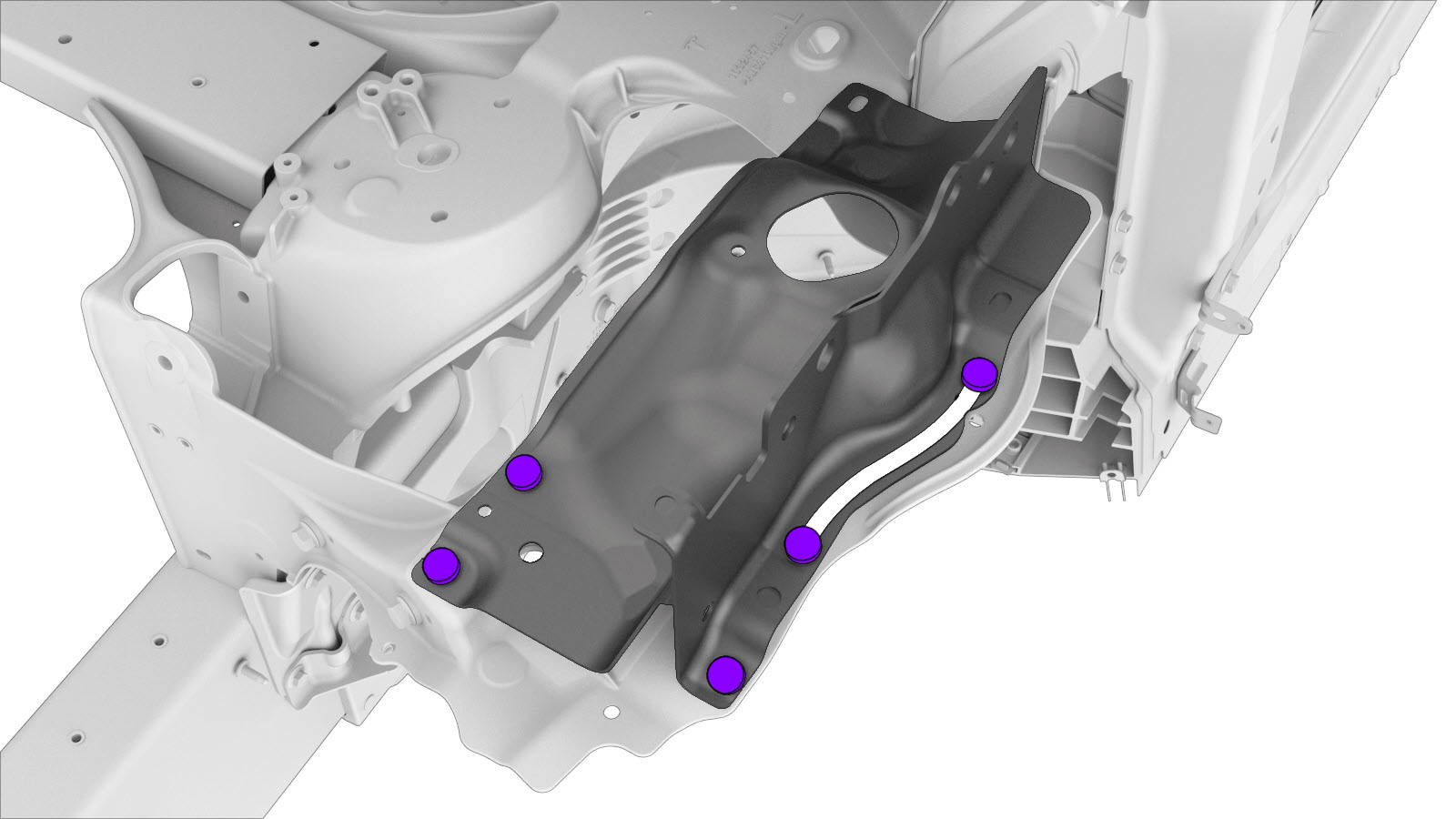

  3. Se a peça de assistência do conjunto da parte lateral não incluir o suporte de reforço: Prepare a instalação.
    ou rebites de cabeça redonda estruturais, 6,5 mm
  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.

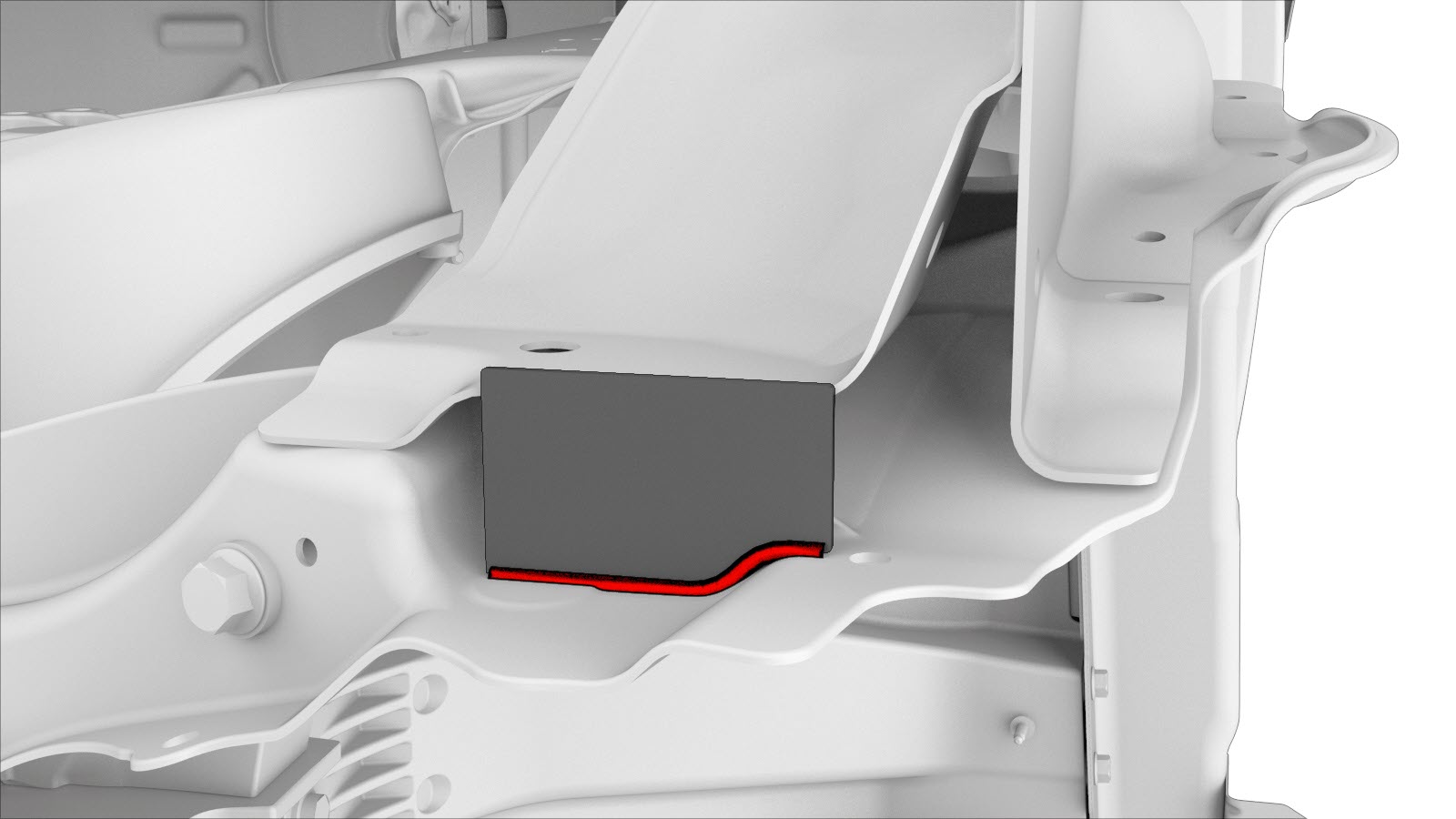

  6. Se a peça de assistência do conjunto da parte lateral não incluir o suporte de reforço: Prepare-se para instalar o suporte de reforço.
    Soldadura GMA
  7. Se a peça de assistência do conjunto da parte lateral não incluir o suporte de reforço: Efetue a soldadura GMA.

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  8. Instale o item Suporte do guarda-lamas.
  9. Realize quaisquer operações pós-reparação necessárias.
