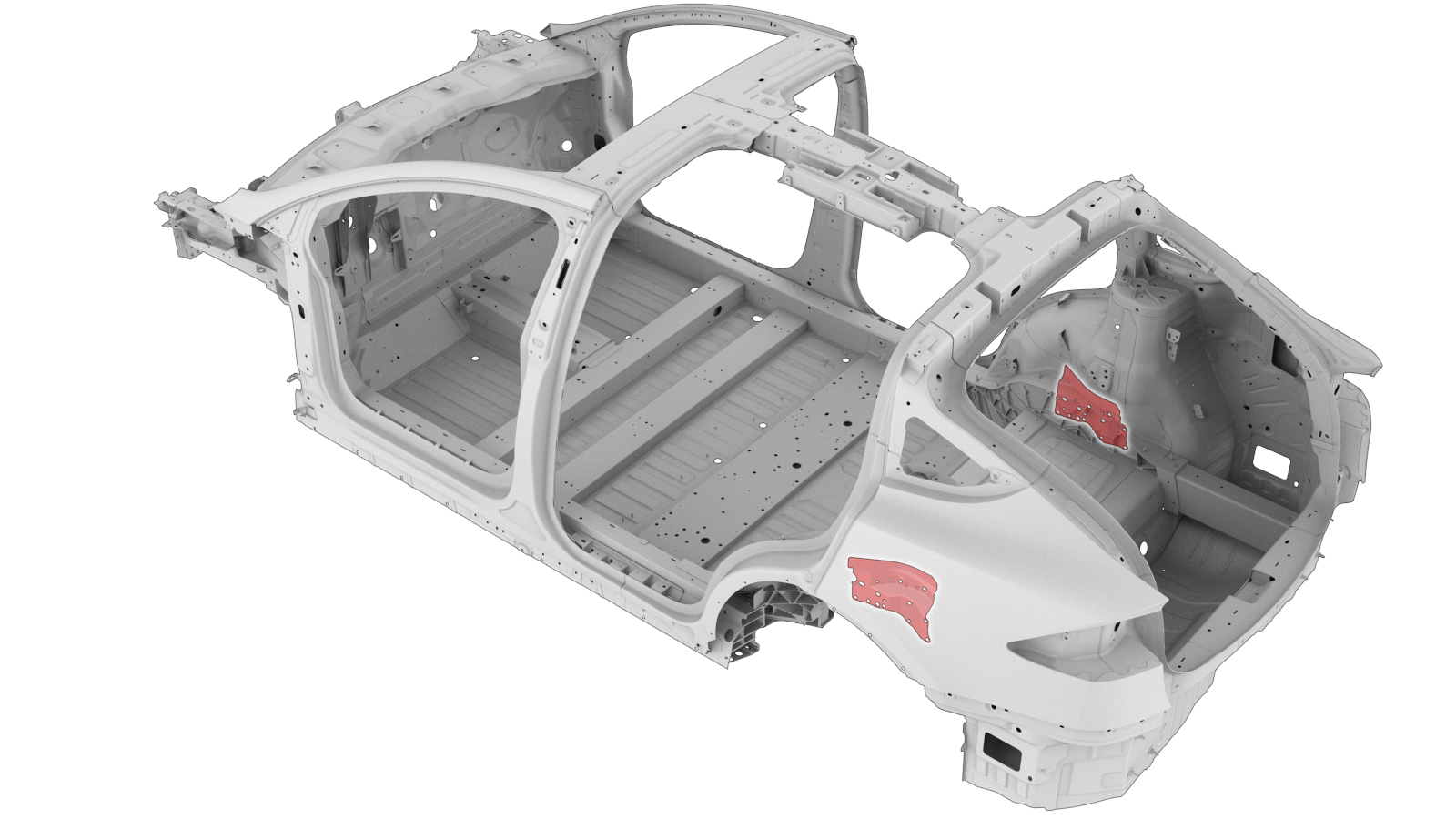

Reforço exterior do nó traseiro
Código de correção:
10101807002
10101819302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

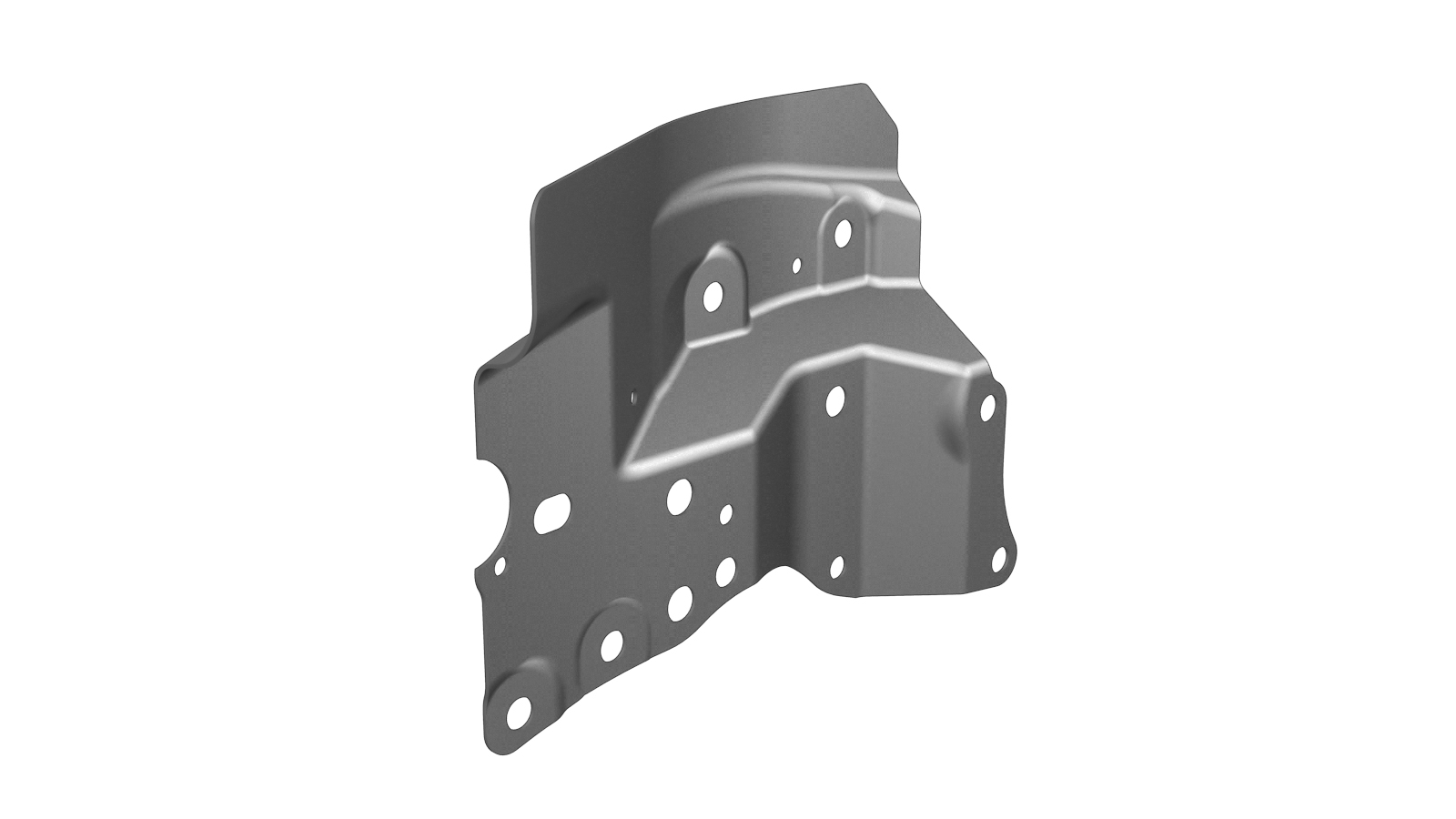

| 1 | REINF- REAR NODE OUTER (Reforço exterior do nó traseiro) | |
| 7 | Parafuso, cabeça sextavada M8-1.25x20 | Número de peça Tesla 1007580-00-A. |
| 1 | Parafuso, cabeça Torx M8-1.25x20 | Número de peça Tesla 1014747-00-B. |
| 4 | Parafuso, cabeça Torx M8 x 1.25 x 16 PAN FLANGE HEAD 6-LOBE DRIVE | Número de peça Tesla 1008833-01-A. |
| 4 | Porca | Número de peça Tesla 2007088. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

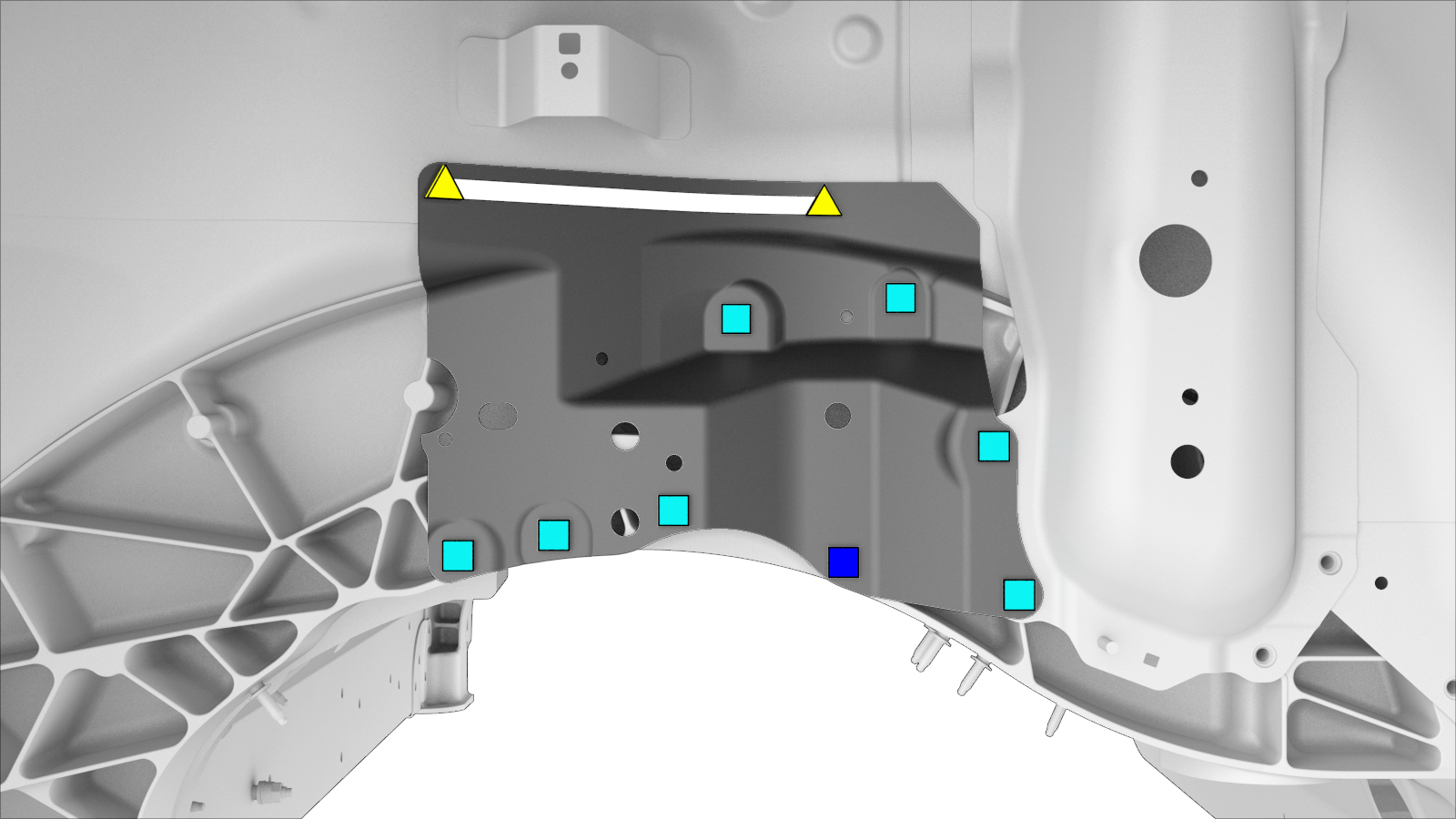

Remova o componente original.
-

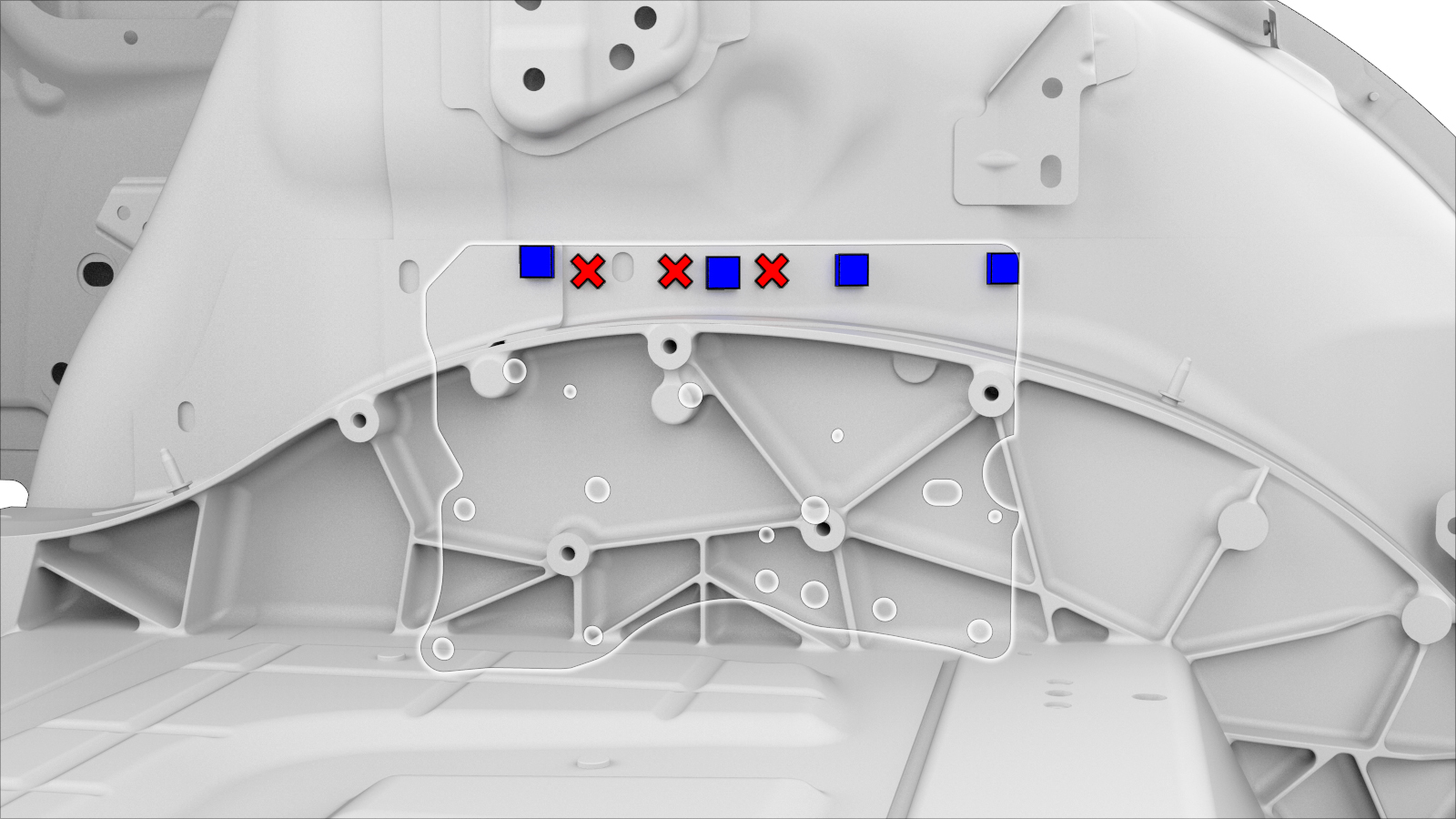

Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

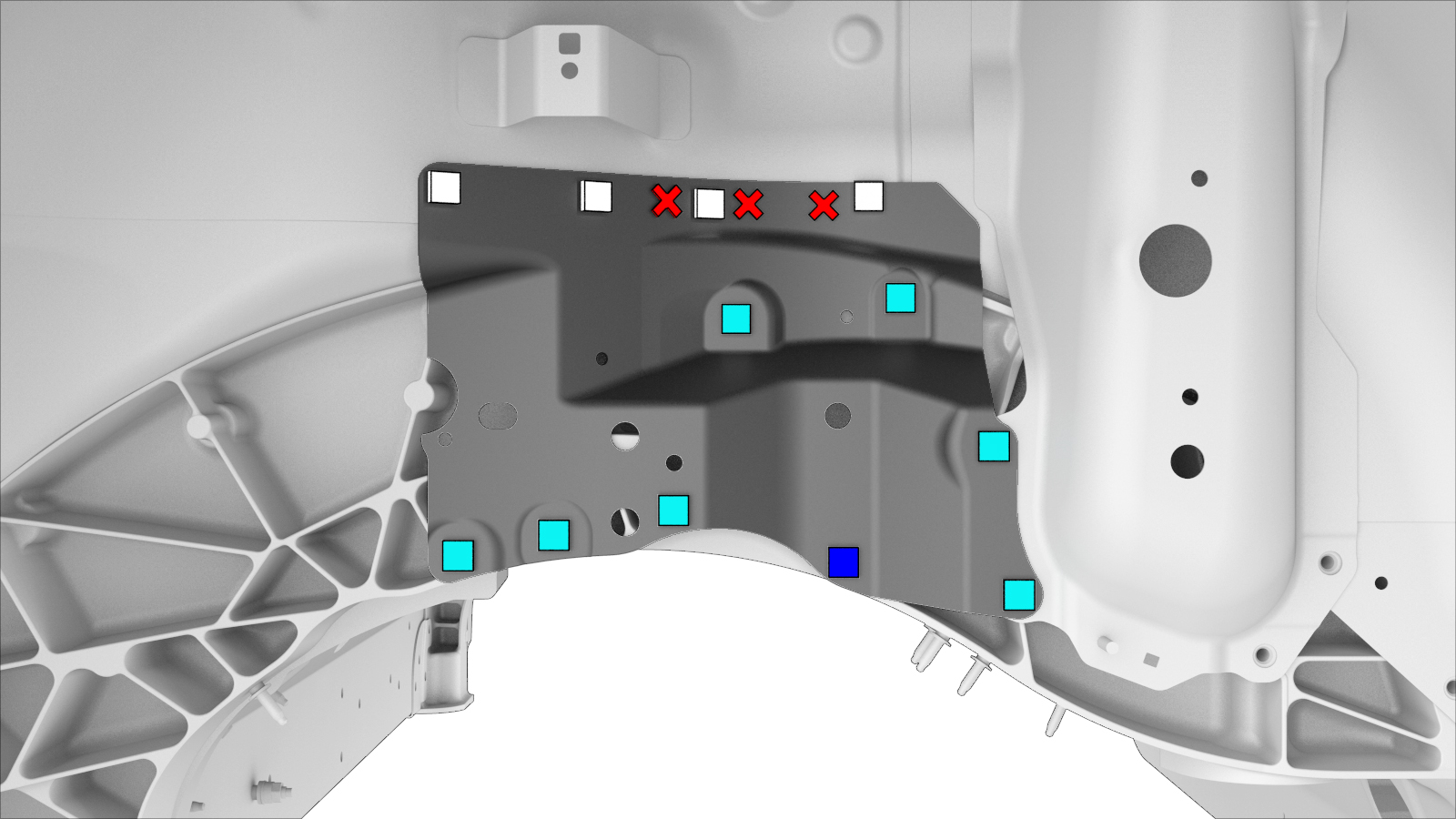

Instale o novo componente ou componentes.
Aperte os parafusos e porcas a 25 Nm.NotaAplique um fixador de roscas resistente nas roscas dos novos parafusos M8-1,25x16.
- Realize quaisquer operações pós-reparação necessárias.
