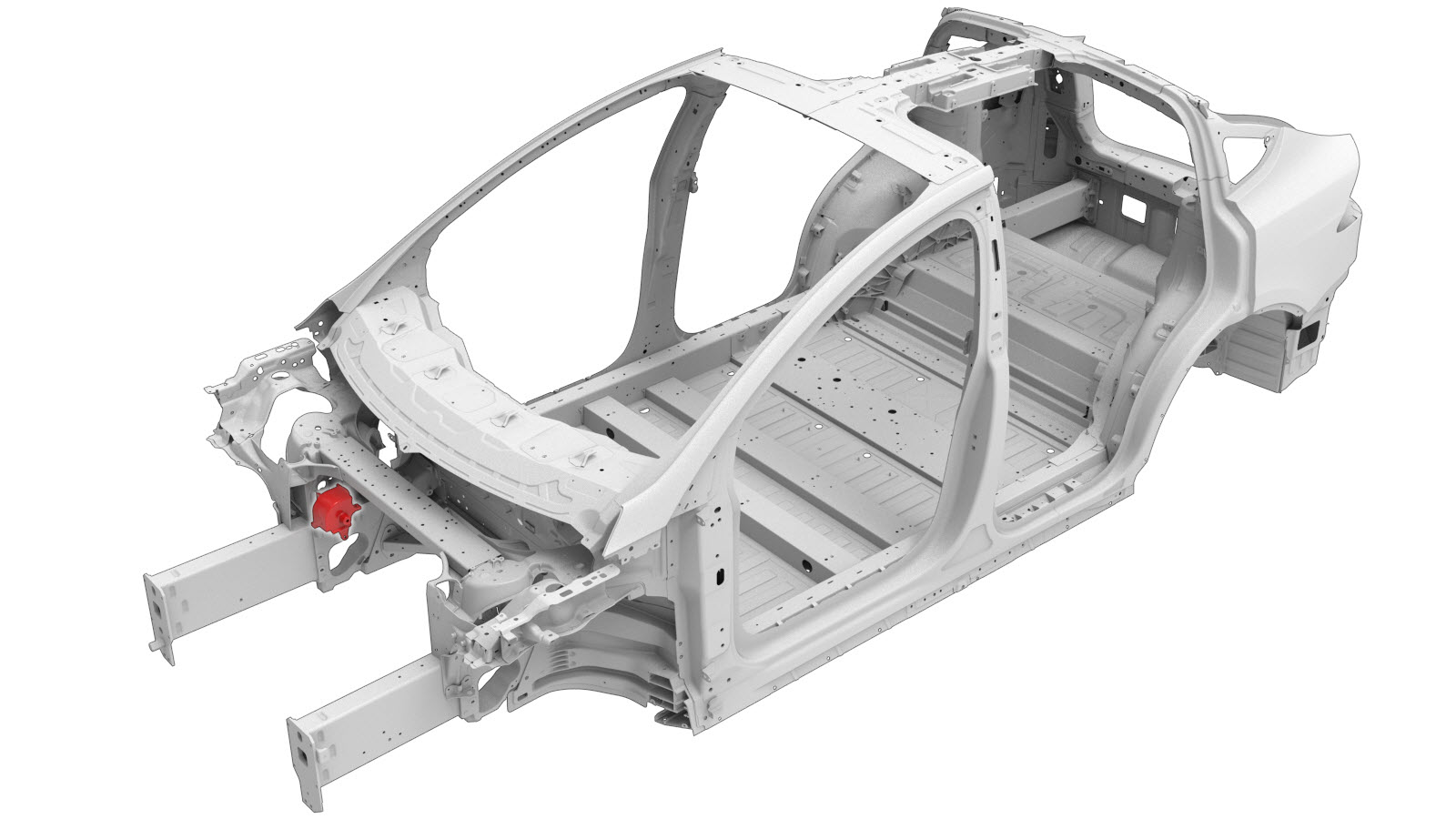

Torre do amortecedor dianteiro

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

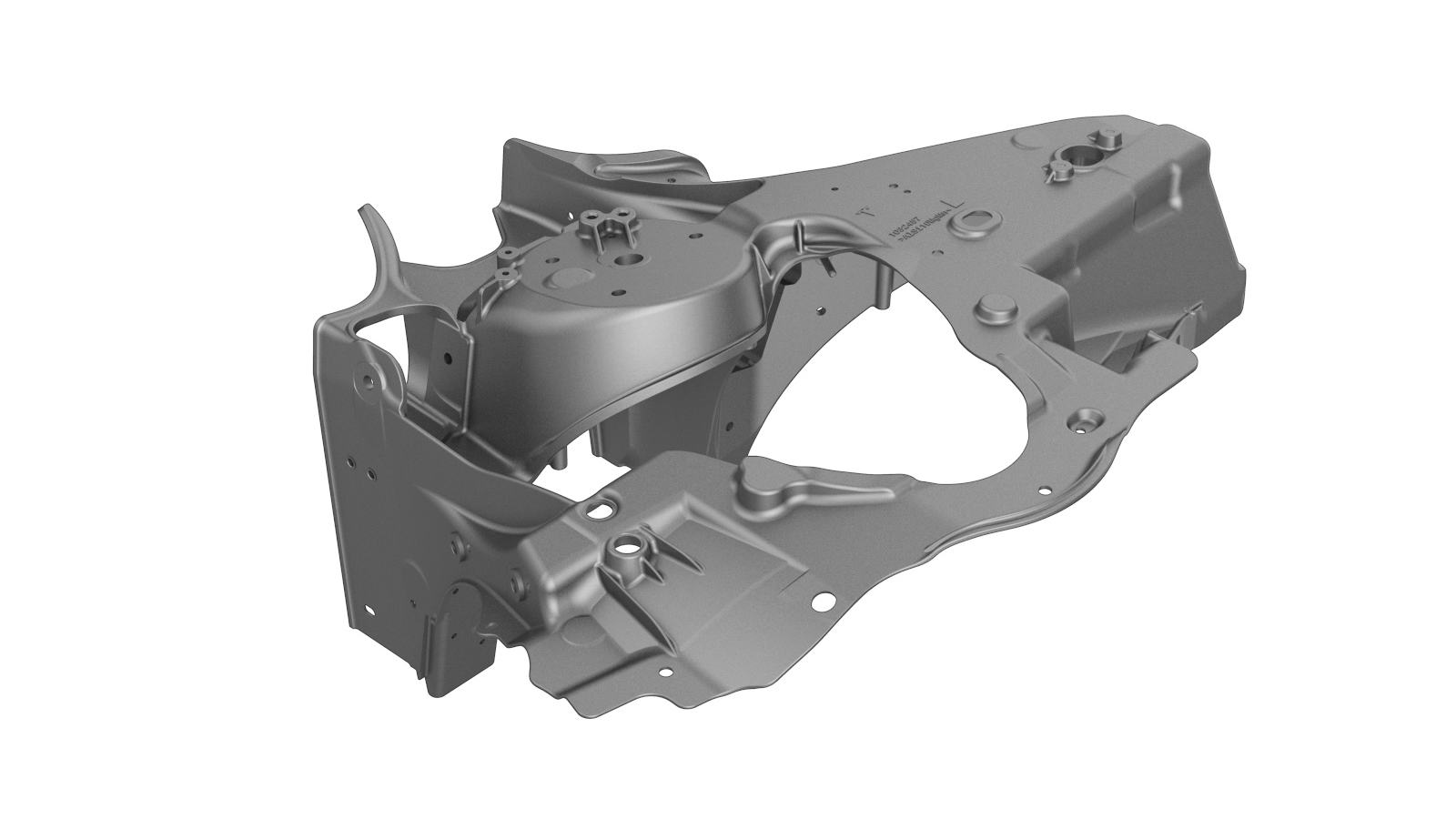

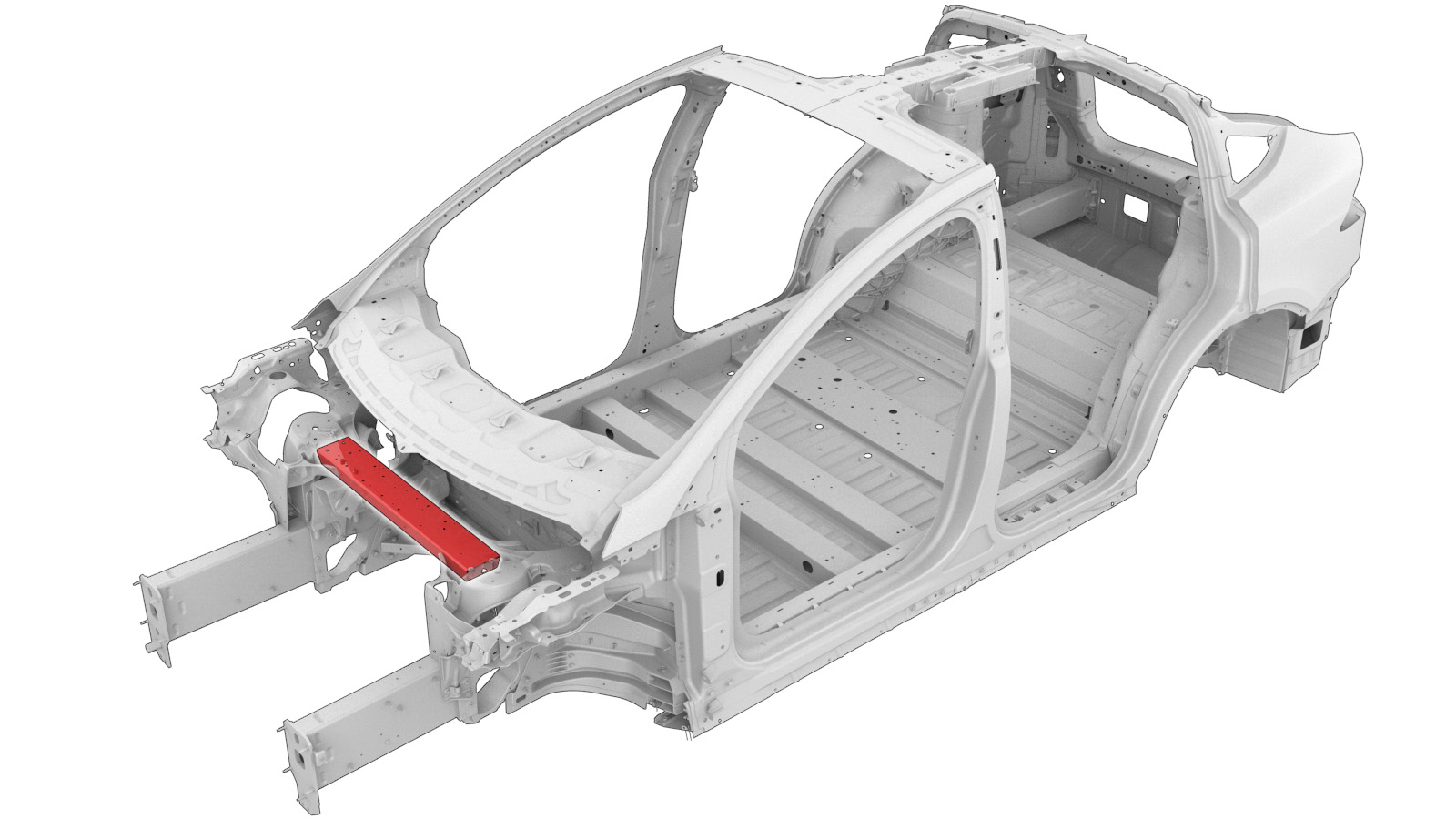

1 CONJUNTO, TORRE DO AMORTECEDOR DIANTEIRO, ASSISTÊNCIA (torre do amortecedor dianteiro)
4 Rebite estrutural, 6,5 mm, médio

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Travessa da torre do amortecedor dianteiro.
  2. Retire o Suporte da torre do amortecedor dianteiro.
  3. Apenas componente do lado esquerdo: Retire o item Reforço da torre do amortecedor dianteiro (lado esquerdo).
  4. Apenas componente do lado direito para veículos construídos depois de 22 de abril de 2019: Remova/instale o Apoio do motor dianteiro do lado direito para veículos construídos depois de 22 de abril de 2019.
  5. Apenas componente do lado direito para veículos construídos entre 15 de outubro de 2016 e 22 de abril de 2019: Remova/instale o Apoio do motor dianteiro do lado direito para veículos construídos entre 15 de outubro de 2016 e 22 de abril de 2019.
  6. Apenas componente do lado direito para veículos construídos até 15 de outubro de 2016: Remova/instale o Apoio do motor dianteiro (lado direito) para veículos construídos até 15 de outubro de 2016.

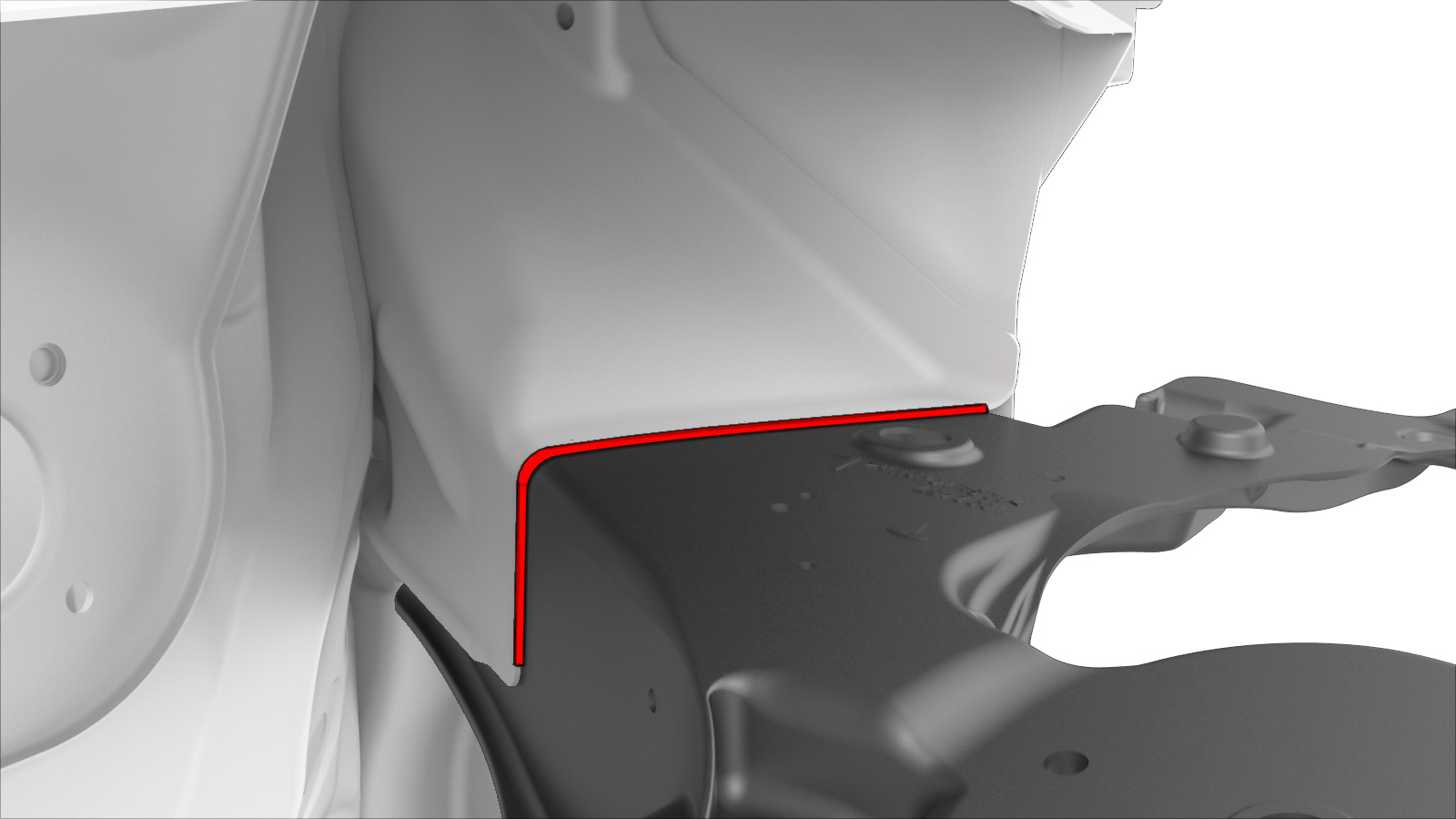

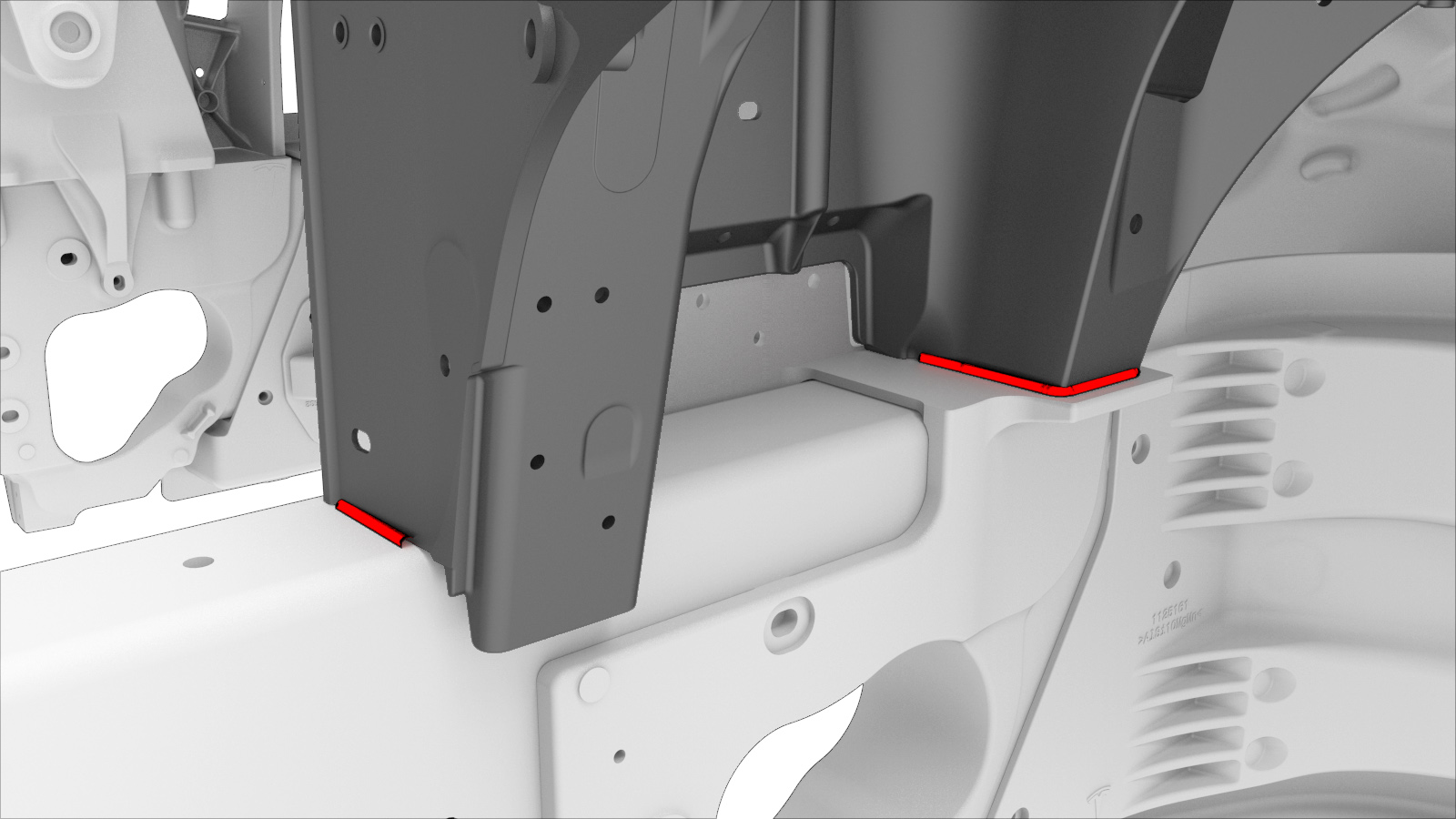

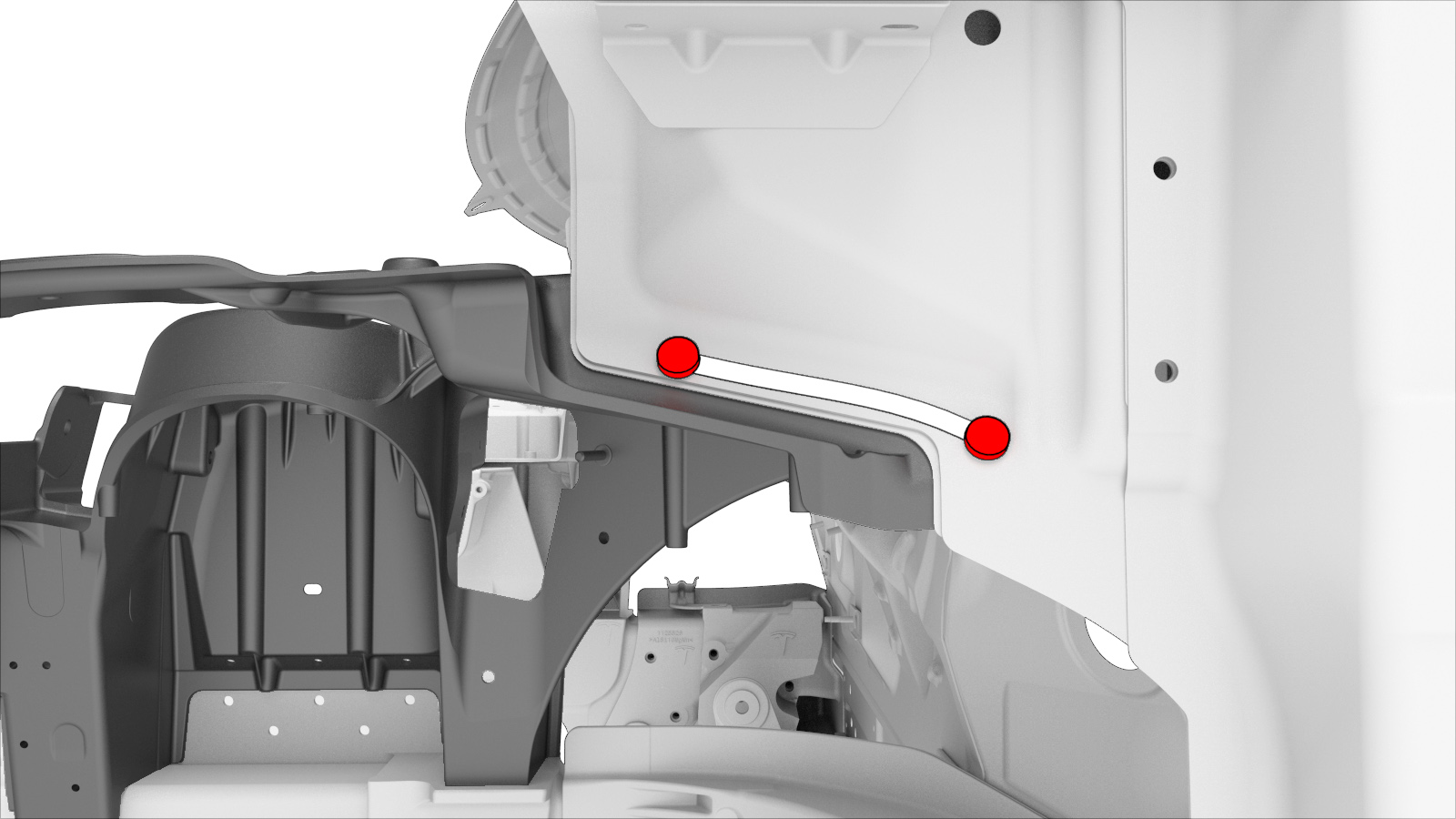

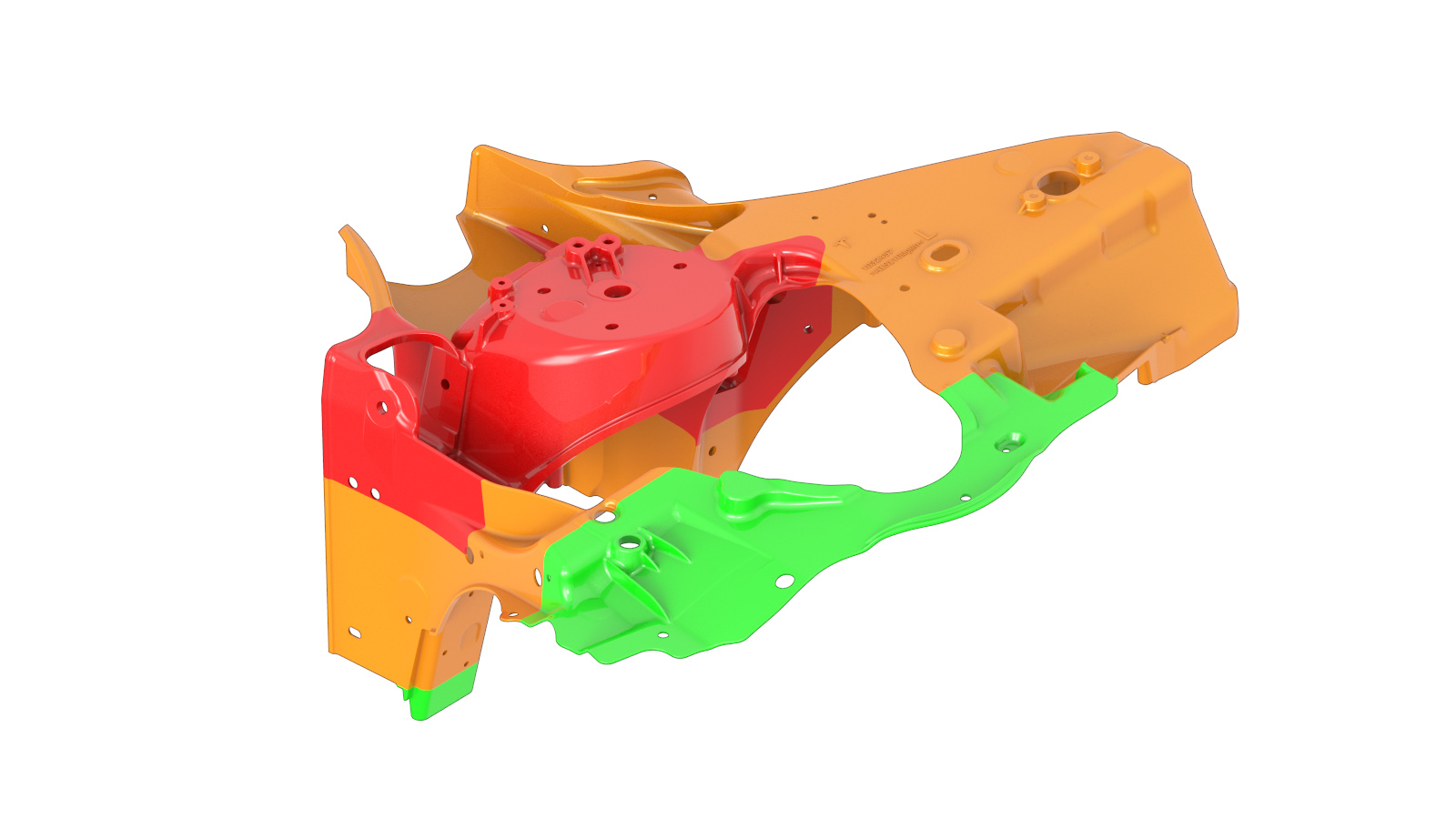

  7. Remova o componente original.

    ou soldaduras por pontos de fábrica

    Soldadura GMA

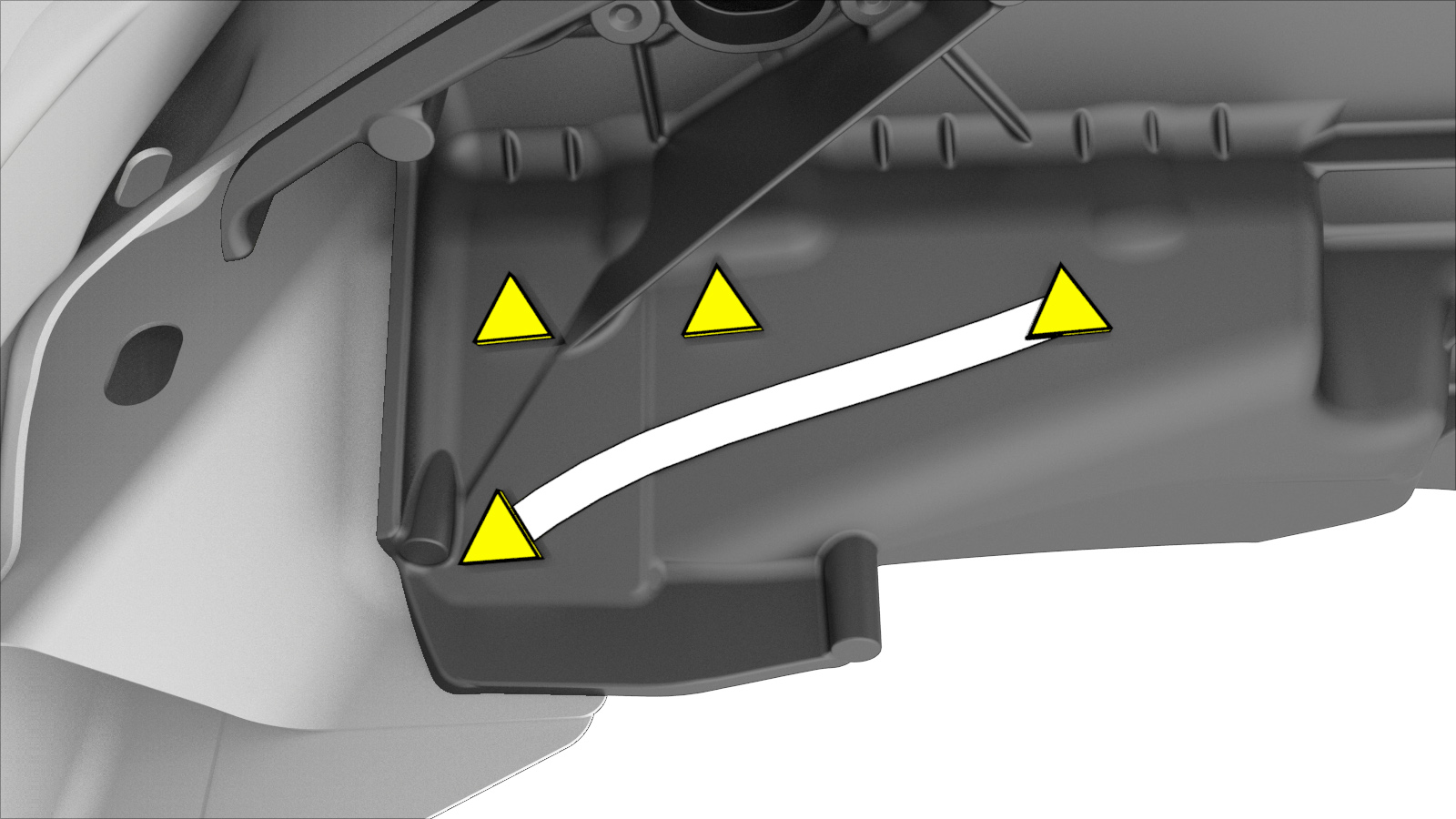

  8. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

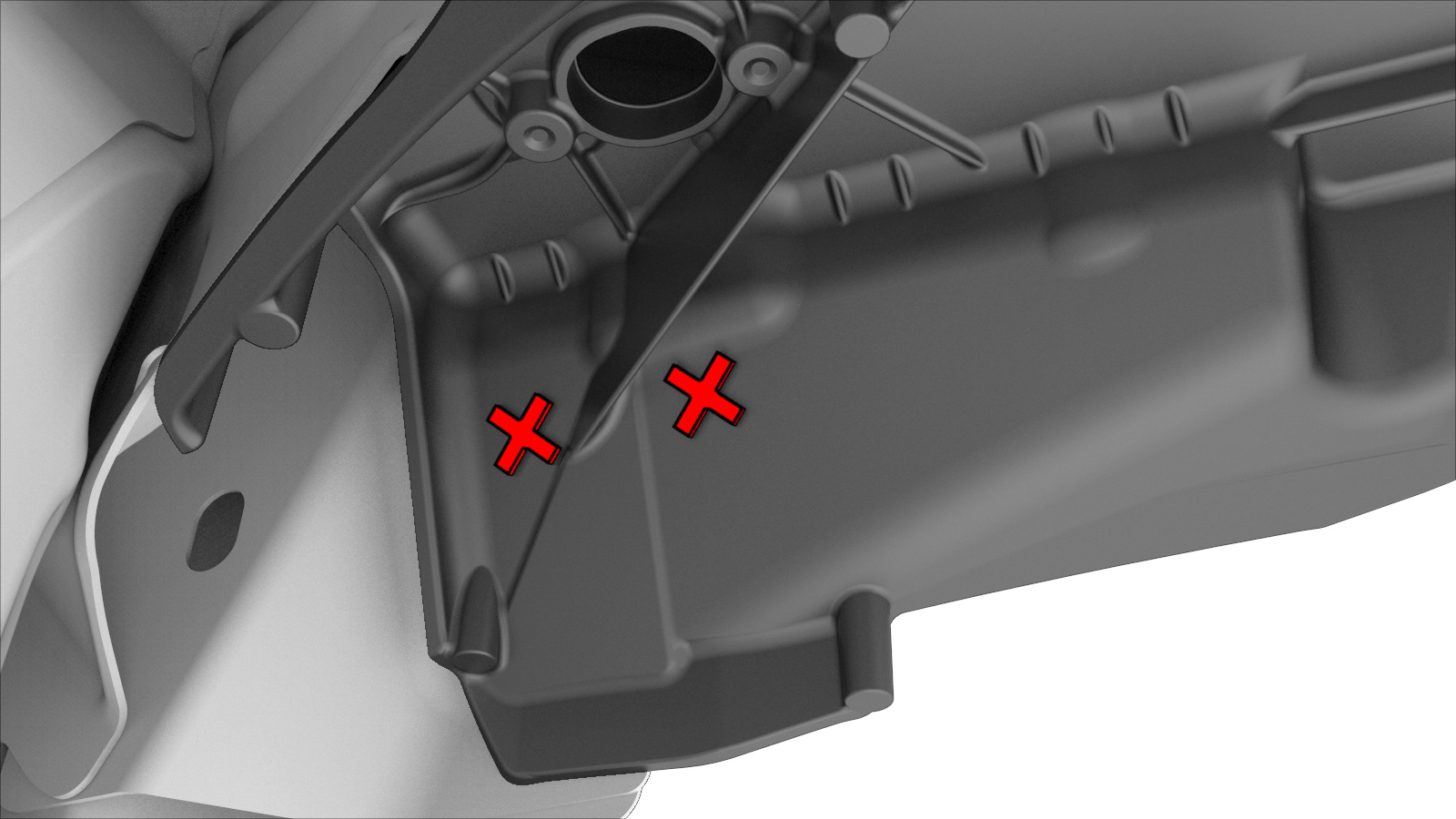

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites estruturais, 6,5 mm, médios

    Soldadura GMA

  9. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  10. Instale o novo componente ou componentes.

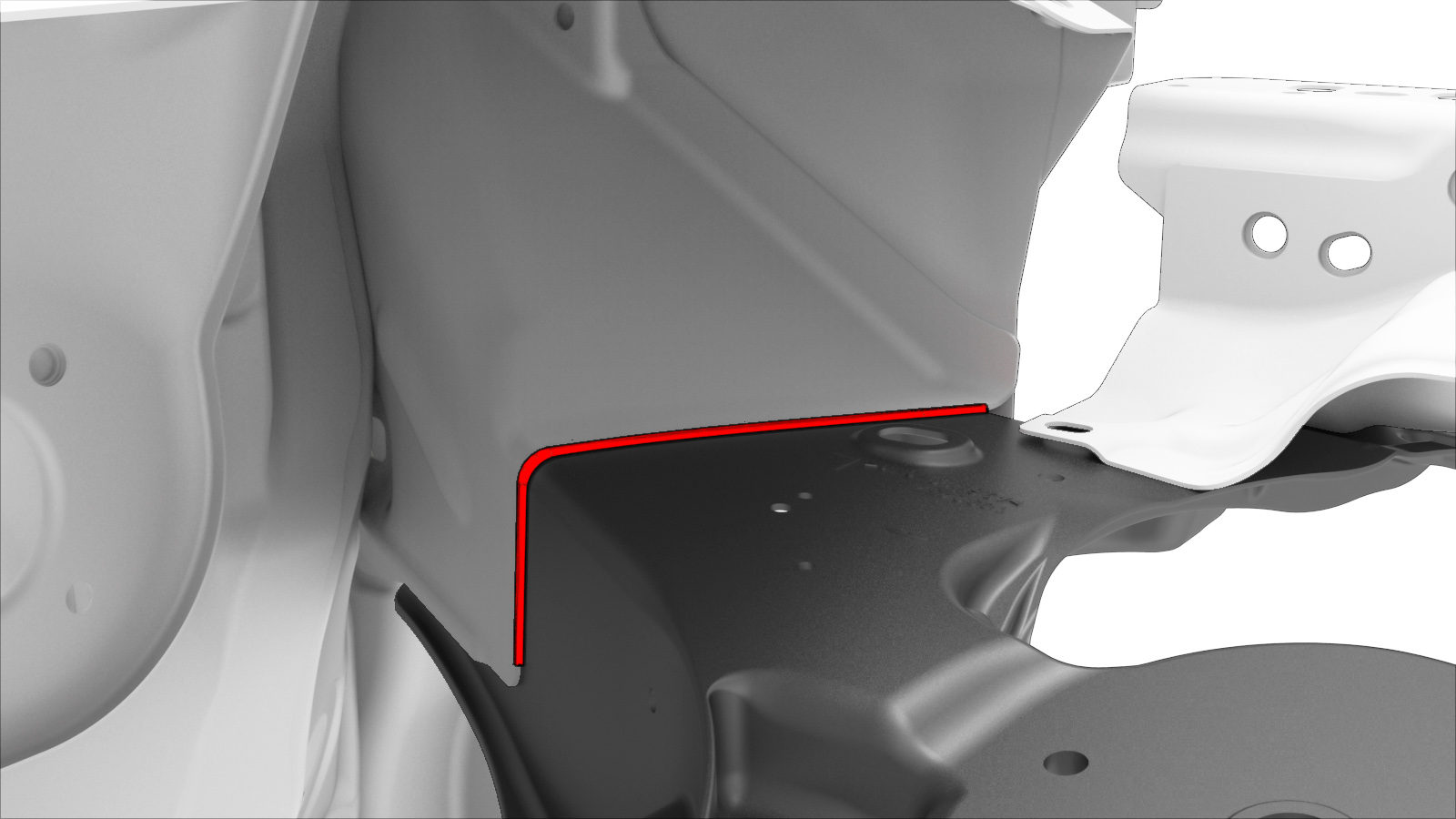

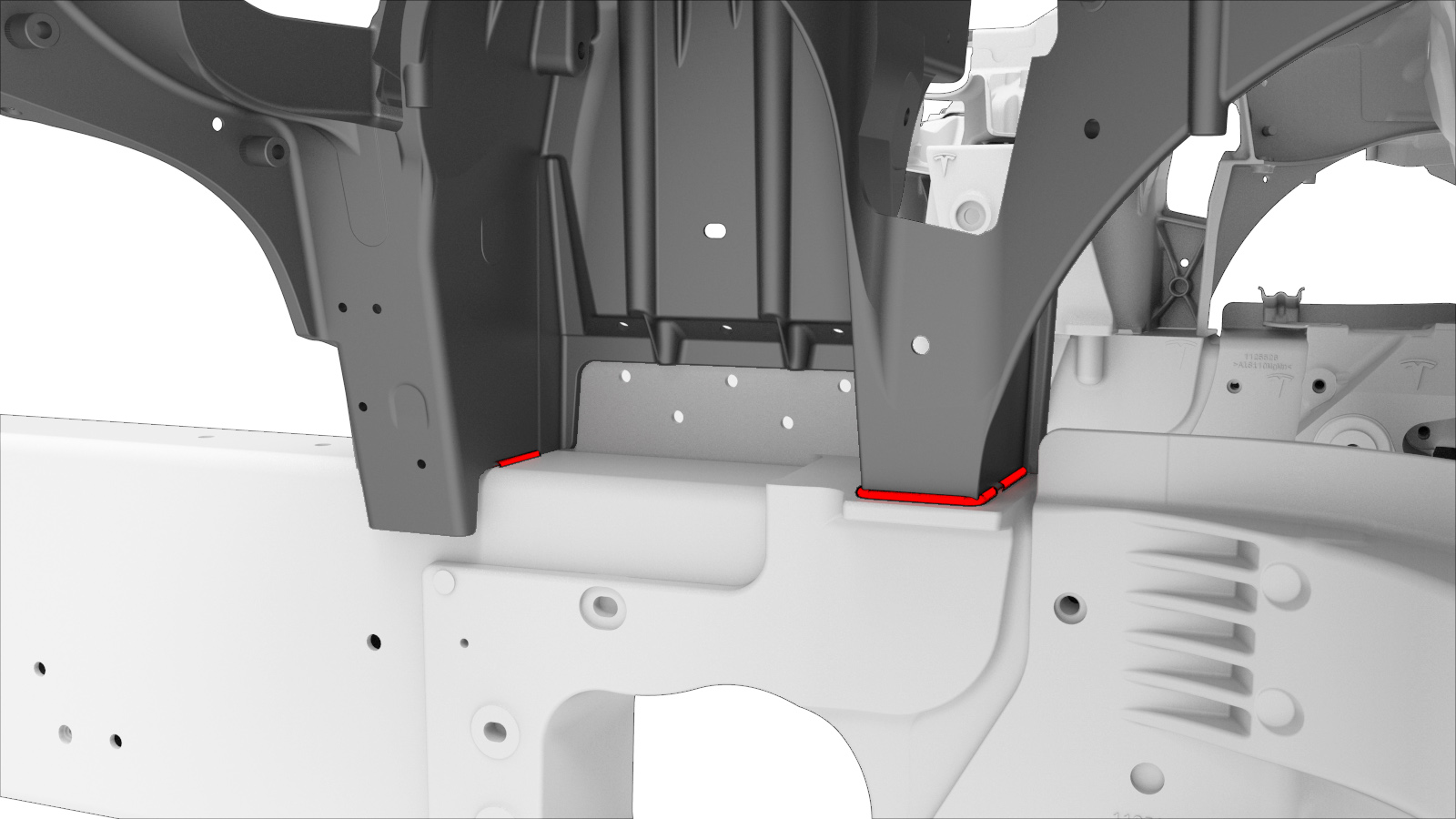

  11. Efetue a soldadura GMA.

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  12. Apenas componente do lado direito para veículos construídos depois de 22 de abril de 2019: Instale o item Apoio do motor dianteiro do lado direito para veículos construídos depois de 22 de abril de 2019.
  13. Apenas componente do lado direito para veículos construídos entre 15 de outubro de 2016 e 22 de abril de 2019: Instale o item Apoio do motor dianteiro do lado direito para veículos construídos entre 15 de outubro de 2016 e 22 de abril de 2019.
  14. Apenas componente do lado direito para veículos construídos até 15 de outubro de 2016: Instale o item Apoio do motor dianteiro (lado direito) para veículos construídos até 15 de outubro de 2016.
  15. Apenas componente do lado esquerdo: Instale o item Reforço da torre do amortecedor dianteiro (lado esquerdo).
  16. Instale o item Suporte da torre do amortecedor dianteiro.
  17. Instale o Travessa da torre do amortecedor dianteiro.
  18. Realize quaisquer operações pós-reparação necessárias.
