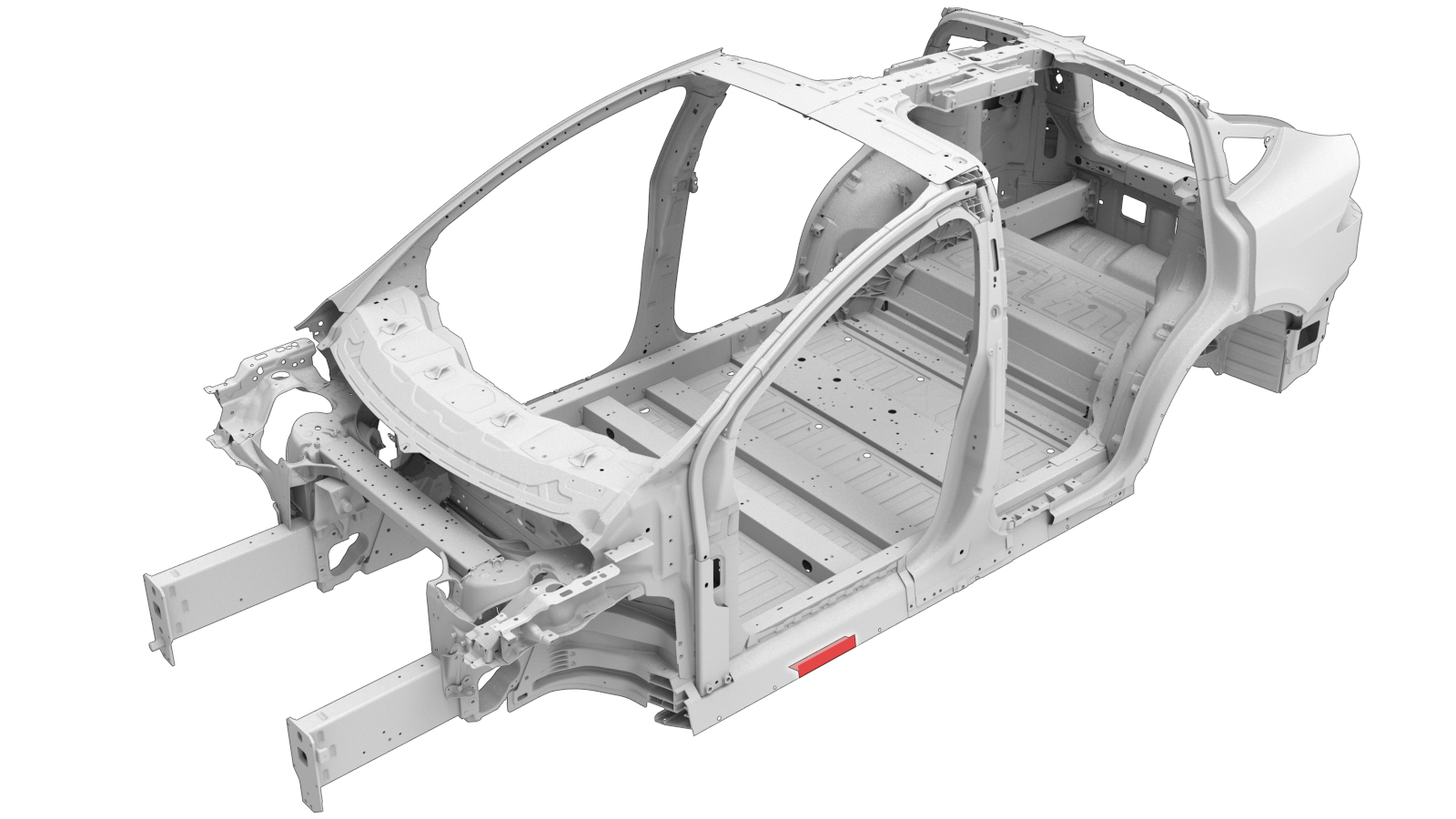

Soleira (secção da área da flange)

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

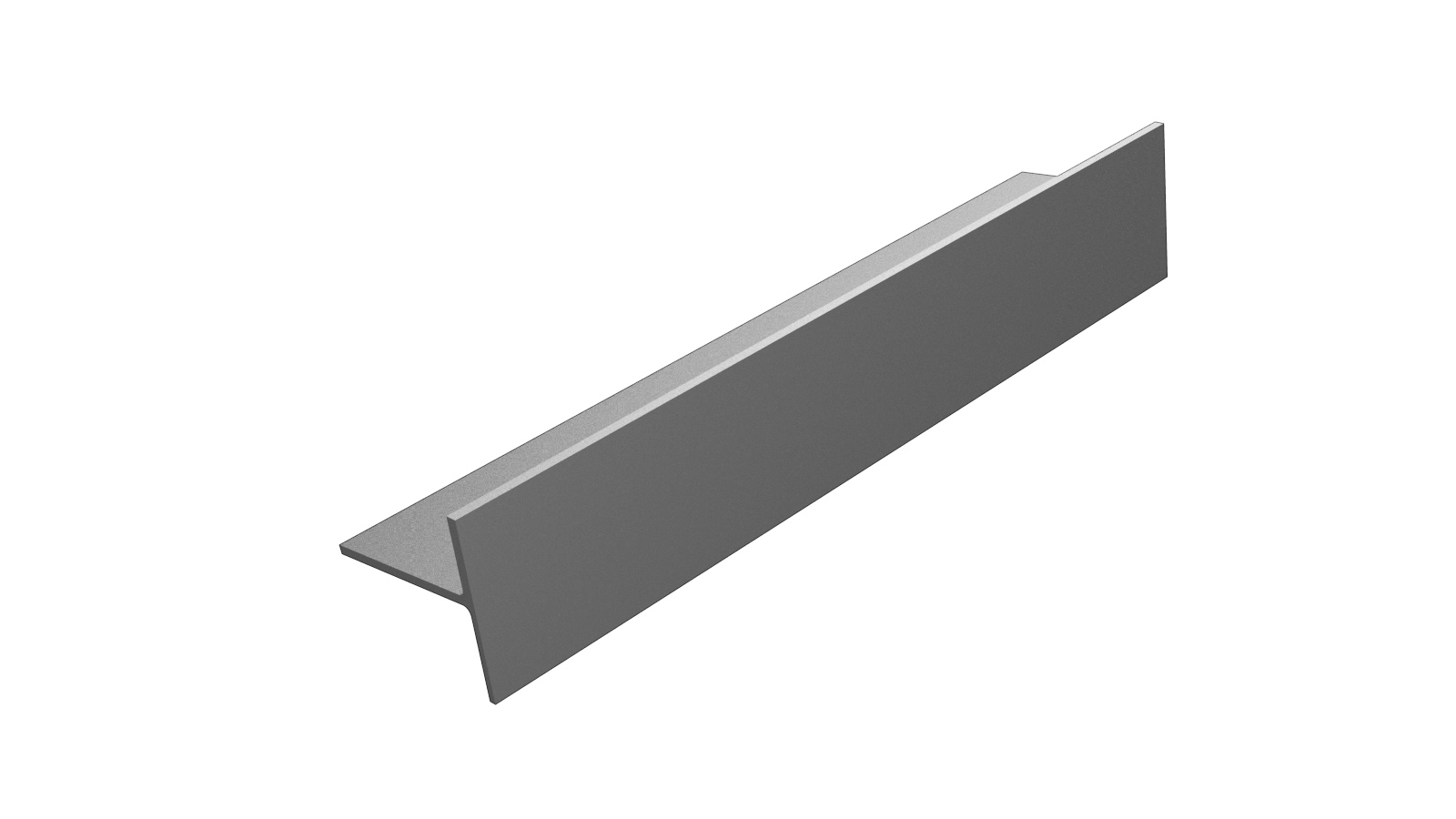

1 SECÇÃO DE REPARAÇÃO DA FLANGE DA SOLEIRA MX (secção de reparação da flange)

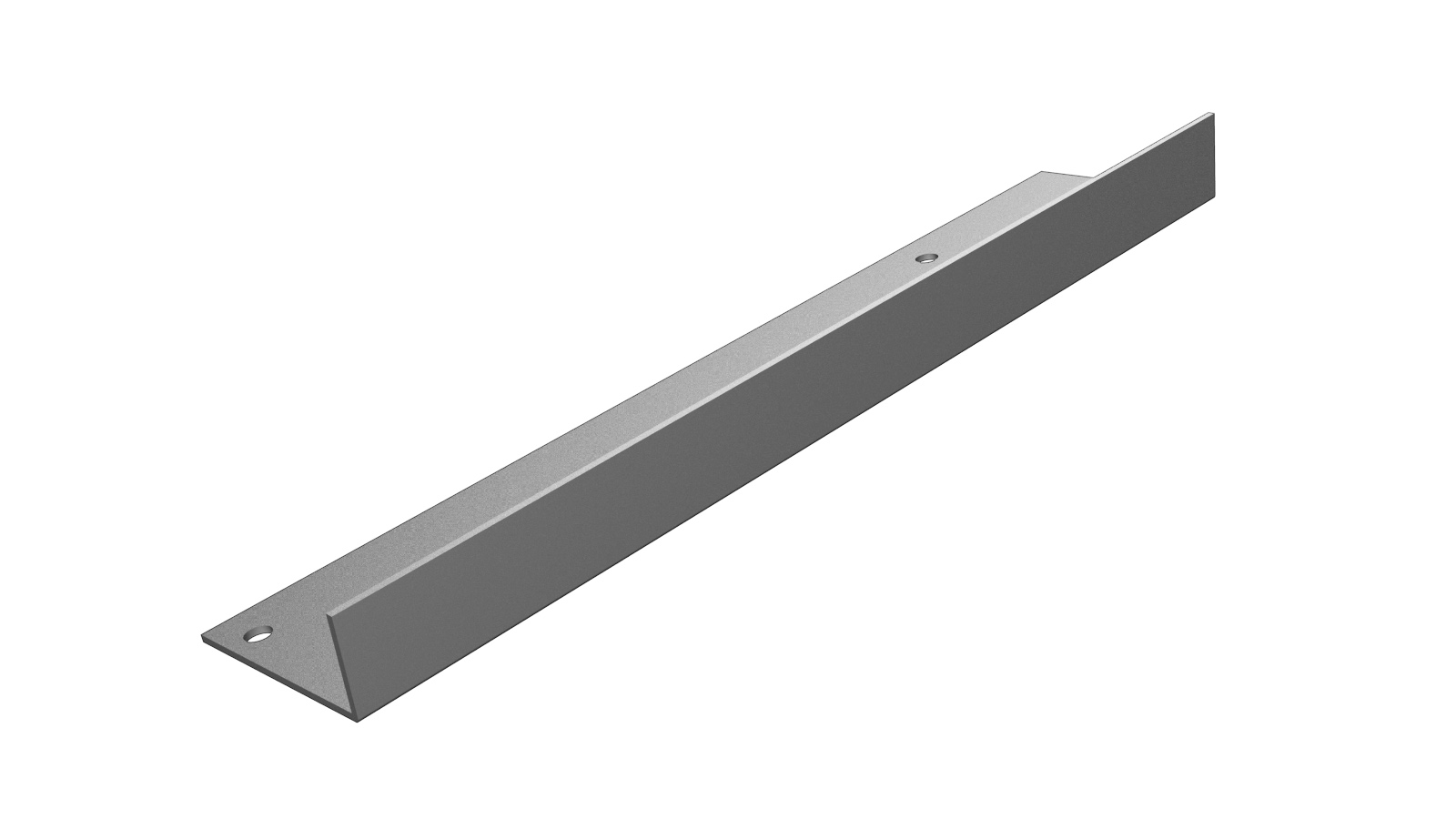

1 CHAPA DE APOIO DA FLANGE DA SOLEIRA MX (chapa de apoio de reparação da flange)
53 Rebite embutido estrutural, 6,5 mm
Informational PurposesAn informational icon, calling your attention
Nota
O número necessário de rebites varia consoante o tamanho da secção a ser reparada.
2 Porca de rebite, M8 – 1,25x3
Informational PurposesAn informational icon, calling your attention
Nota
Apenas necessária se a reparação ocorrer na área dos apoios da base do macaco.

Número de peça Tesla 1014282-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  2. Se necessário, remova outros painéis da carroçaria para obter acesso.
  3. Remova a área danificada do componente original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consoante a localização da área de reparação, poderá ser necessário remover as porcas de rebite para as bases do macaco da soleira, a fim de concluir a reparação.

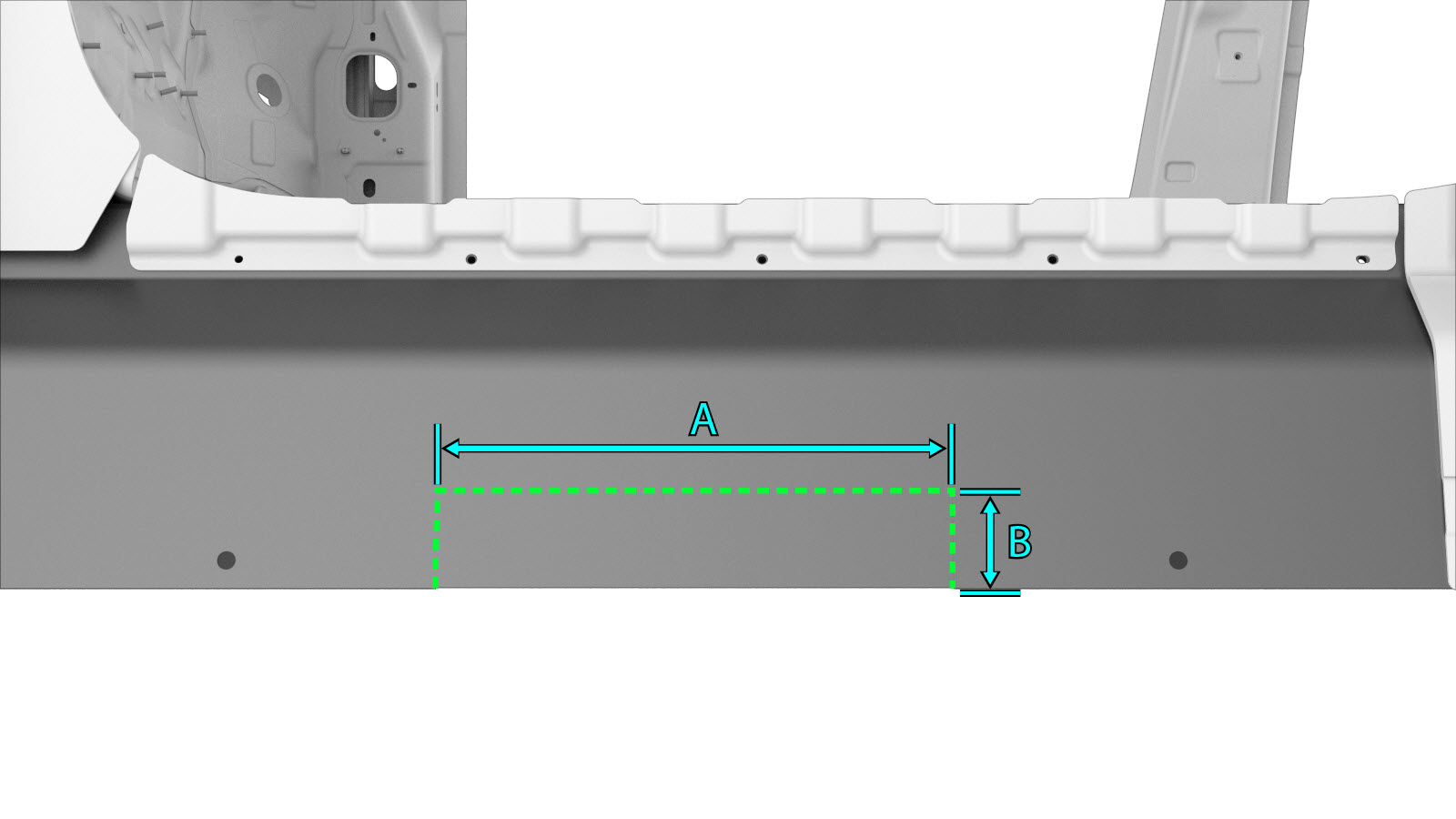

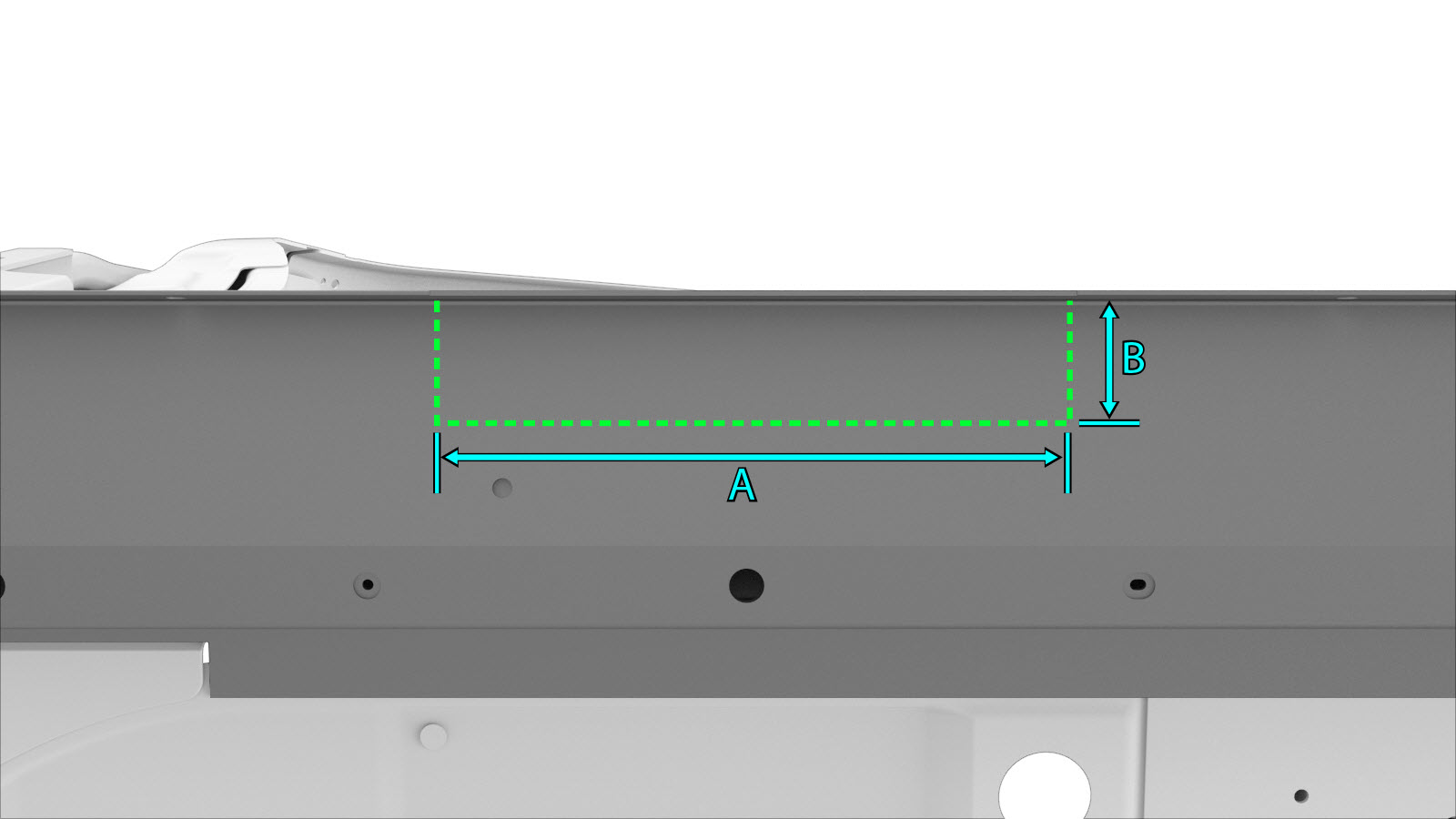

    Linha de corte

    Ponto/linha de referência

    • A = Até 250 mm.
    • B = 47 mm.
  4. Corte a nova secção de reparação da flange da soleira até ao comprimento necessário para a reparação, com vista a criar o novo componente.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apare a nova secção de reparação da flange da soleira, conforme necessário, para encaixe na área de reparação.

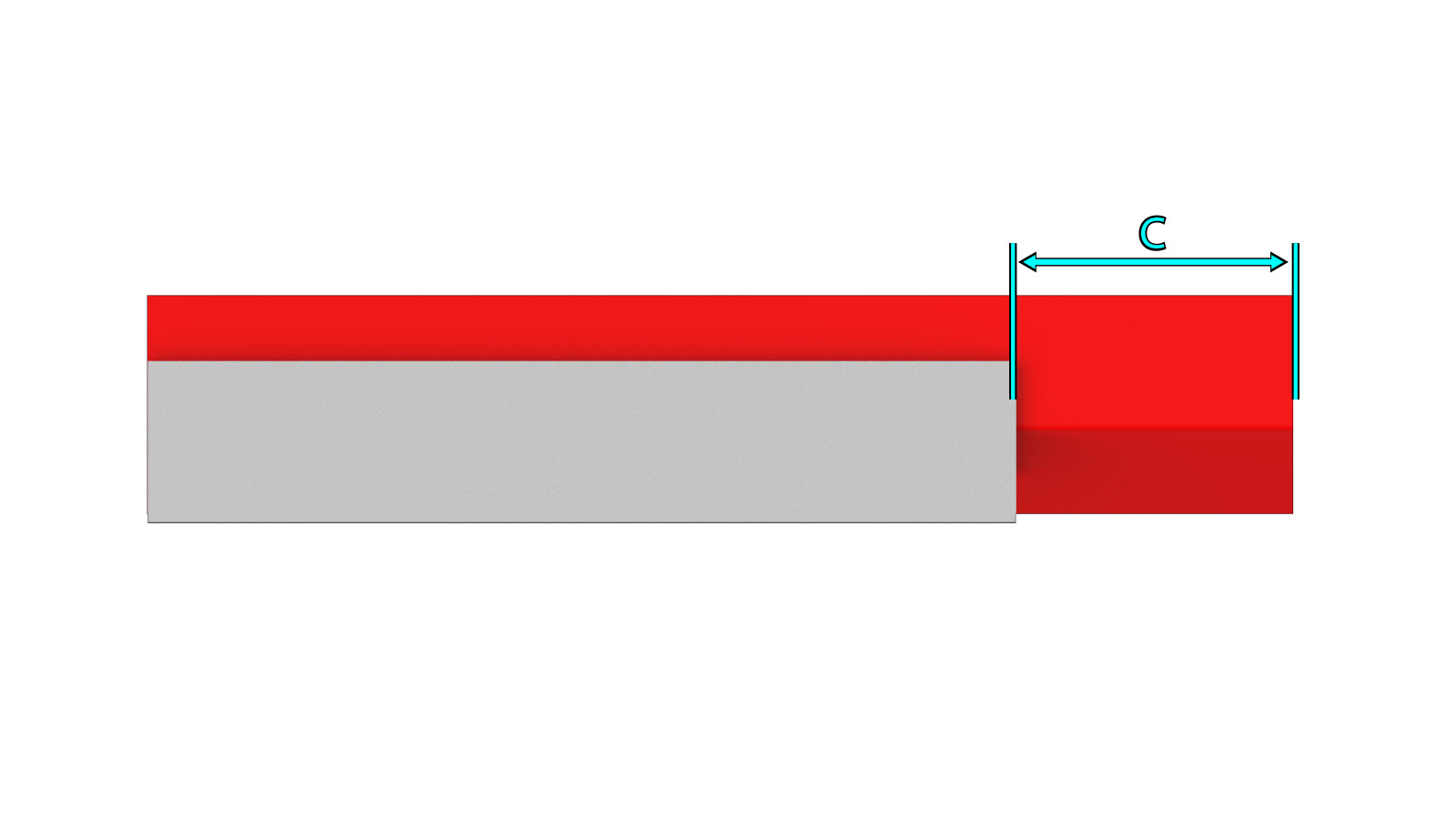

  5. Corte a nova peça de assistência da chapa de apoio de reparação da flange da soleira com mais 80 mm de comprimento em relação à secção de substituição para criar a chapa de apoio.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a secção de reparação da flange da soleira aparada como modelo para a medição.
    • C = 80 mm.

    Linha de corte

    Ponto/linha de referência

  6. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consoante a localização da área de reparação, poderá ser necessário remover as porcas de rebite para as bases do macaco da soleira, a fim de instalar a chapa de apoio de reparação da flange da soleira.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Perfure quaisquer orifícios pré-existentes obstruídos pela chapa de apoio.

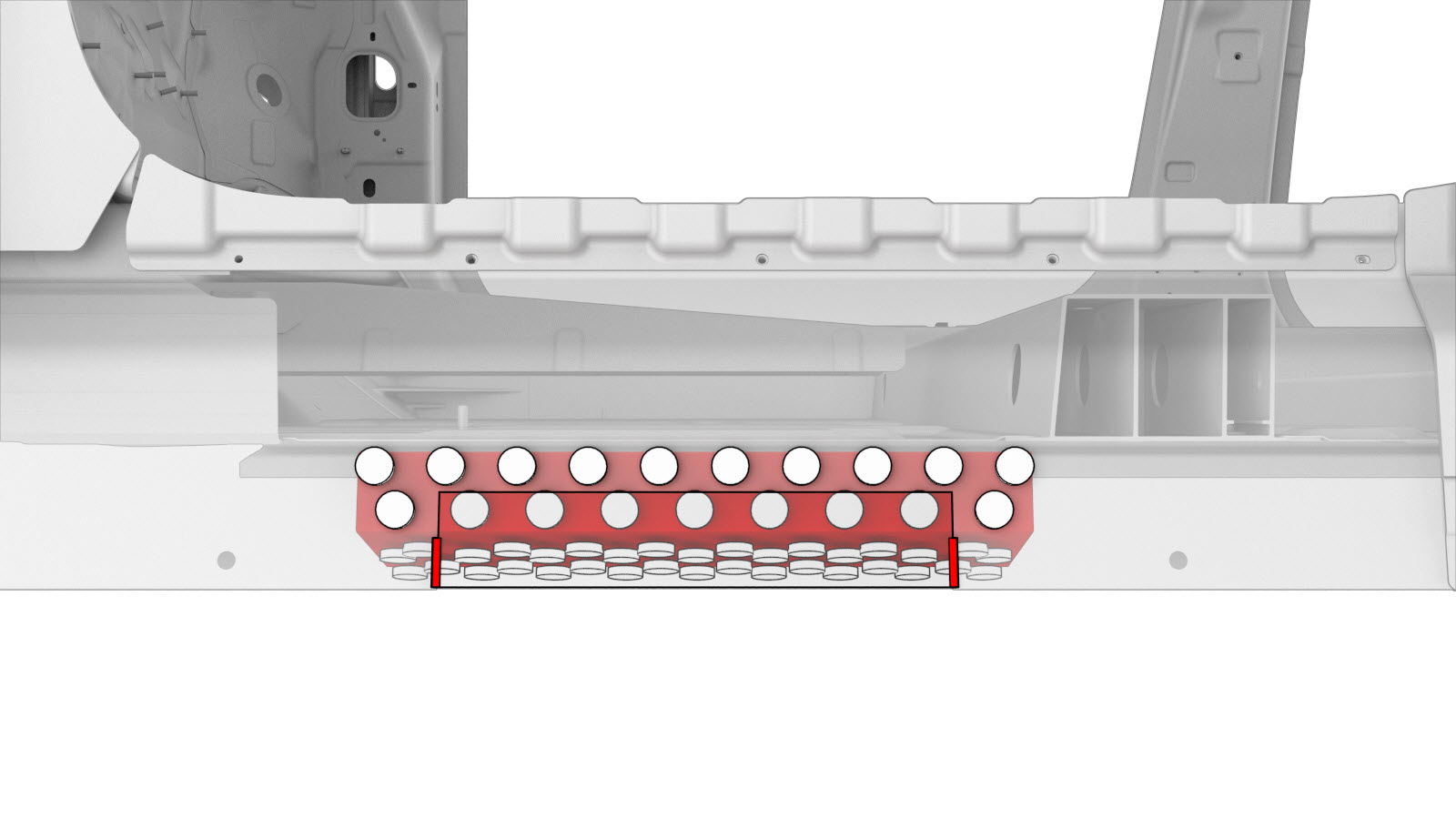

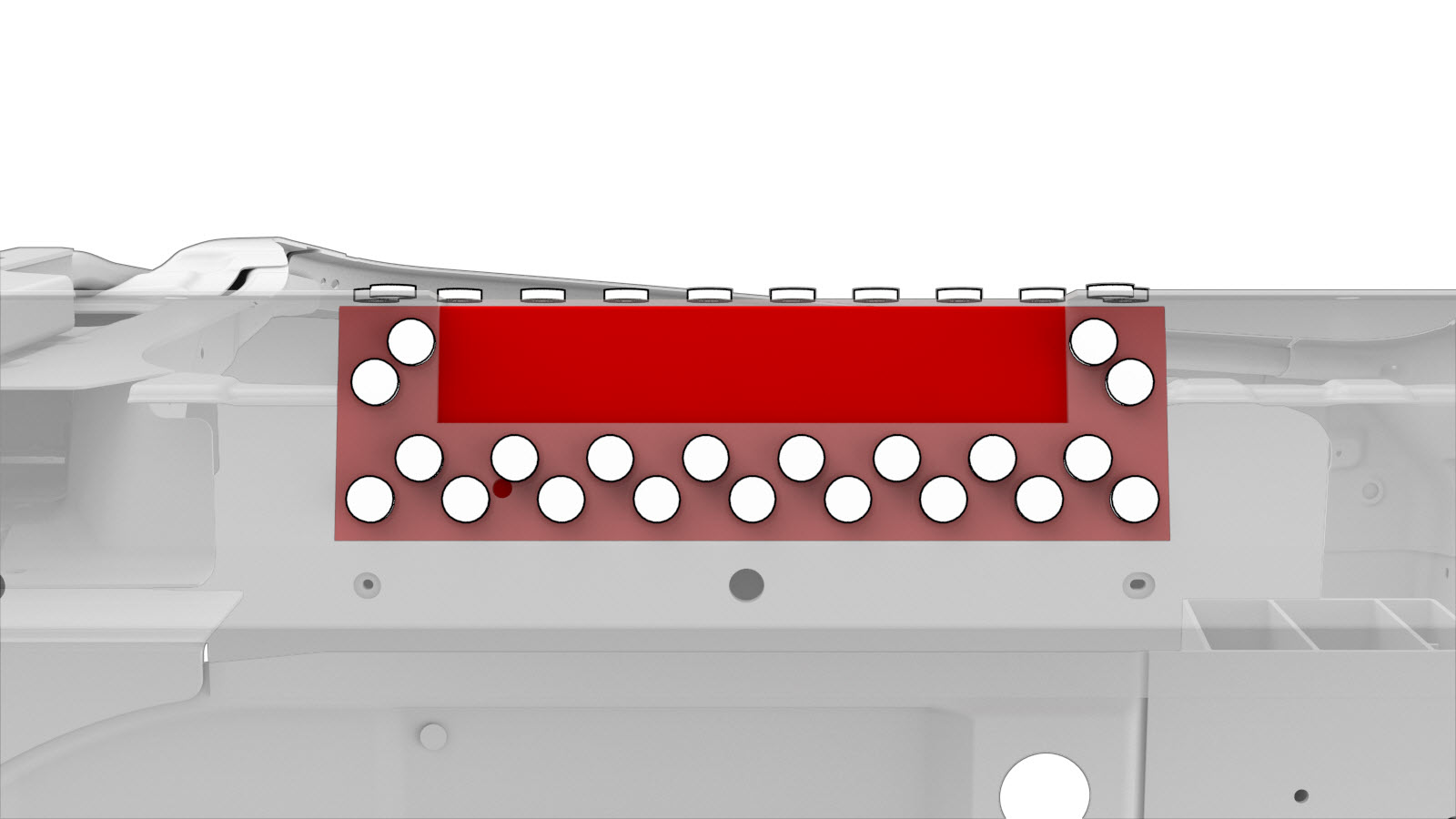

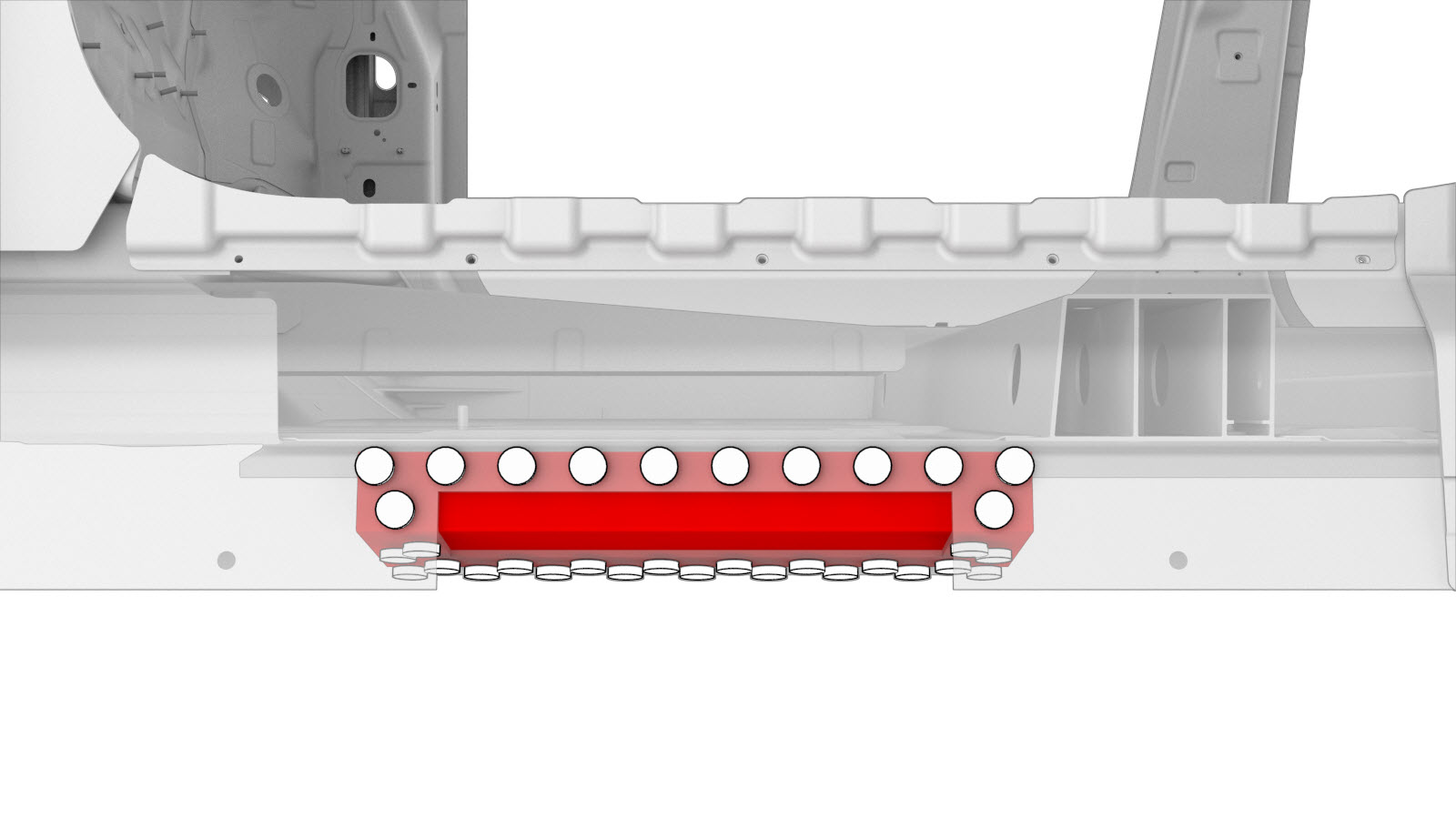

    ou rebites embutidos estruturais, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Coloque os fixadores a cerca de 35 mm uns dos outros na área de reparação.

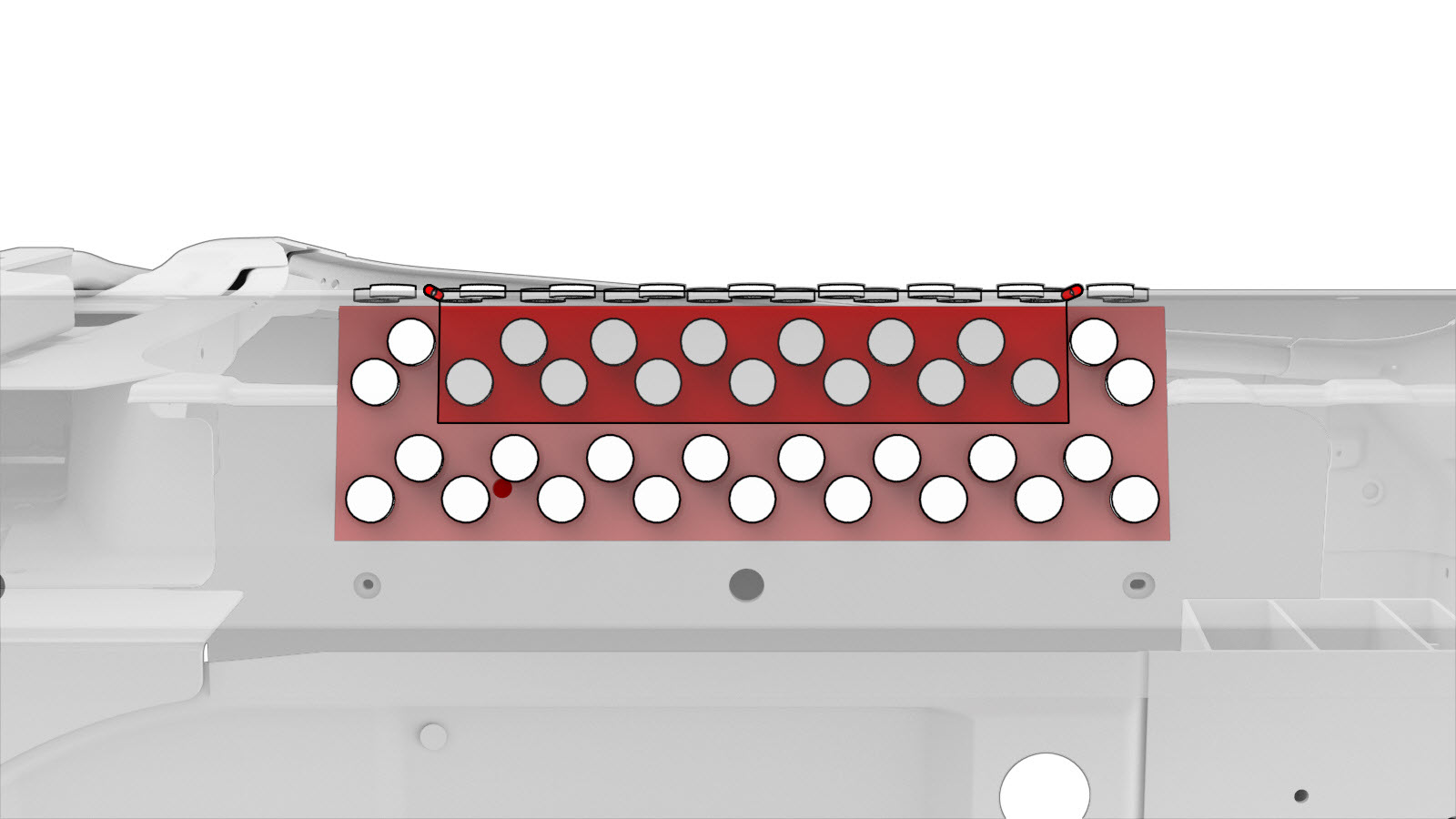

    Soldadura GMA

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale a chapa de apoio.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Perfure quaisquer orifícios pré-existentes obstruídos pela chapa de apoio.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale a chapa de apoio a partir de qualquer uma das extremidades da soleira lateral.
  9. Instale o novo componente ou componentes.
  10. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  11. Lime as soldaduras GMA até ficarem niveladas com o exterior dos painéis envolventes.
  12. Instale todas as porcas de rebite removidas nos passos anteriores.

    Porca de rebite

  13. Substitua todos os painéis da carroçaria removidos para acesso à área de reparação.
  14. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  15. Realize quaisquer operações pós-reparação necessárias.
