Secção interior de quarto (lado direito)
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

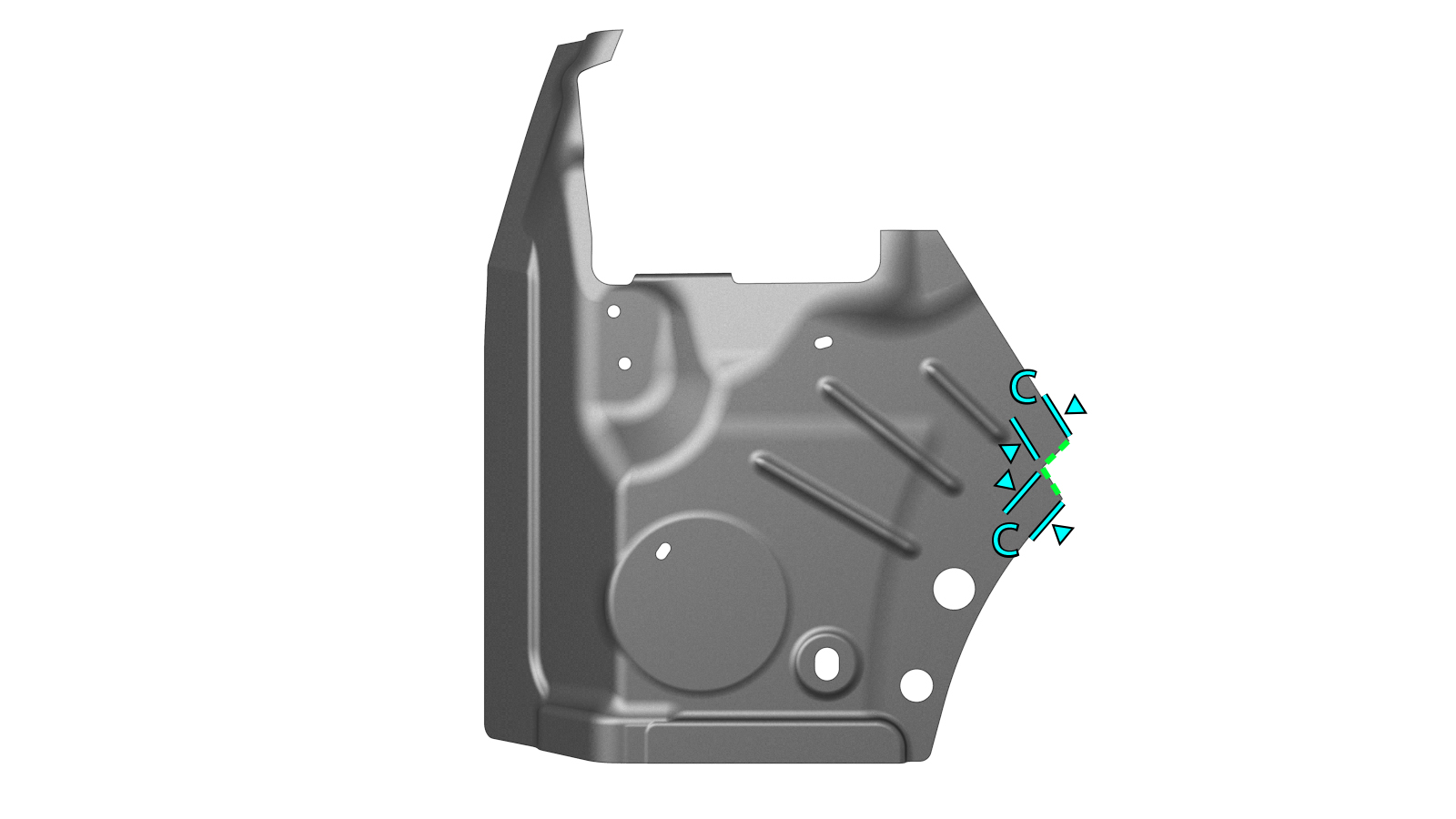

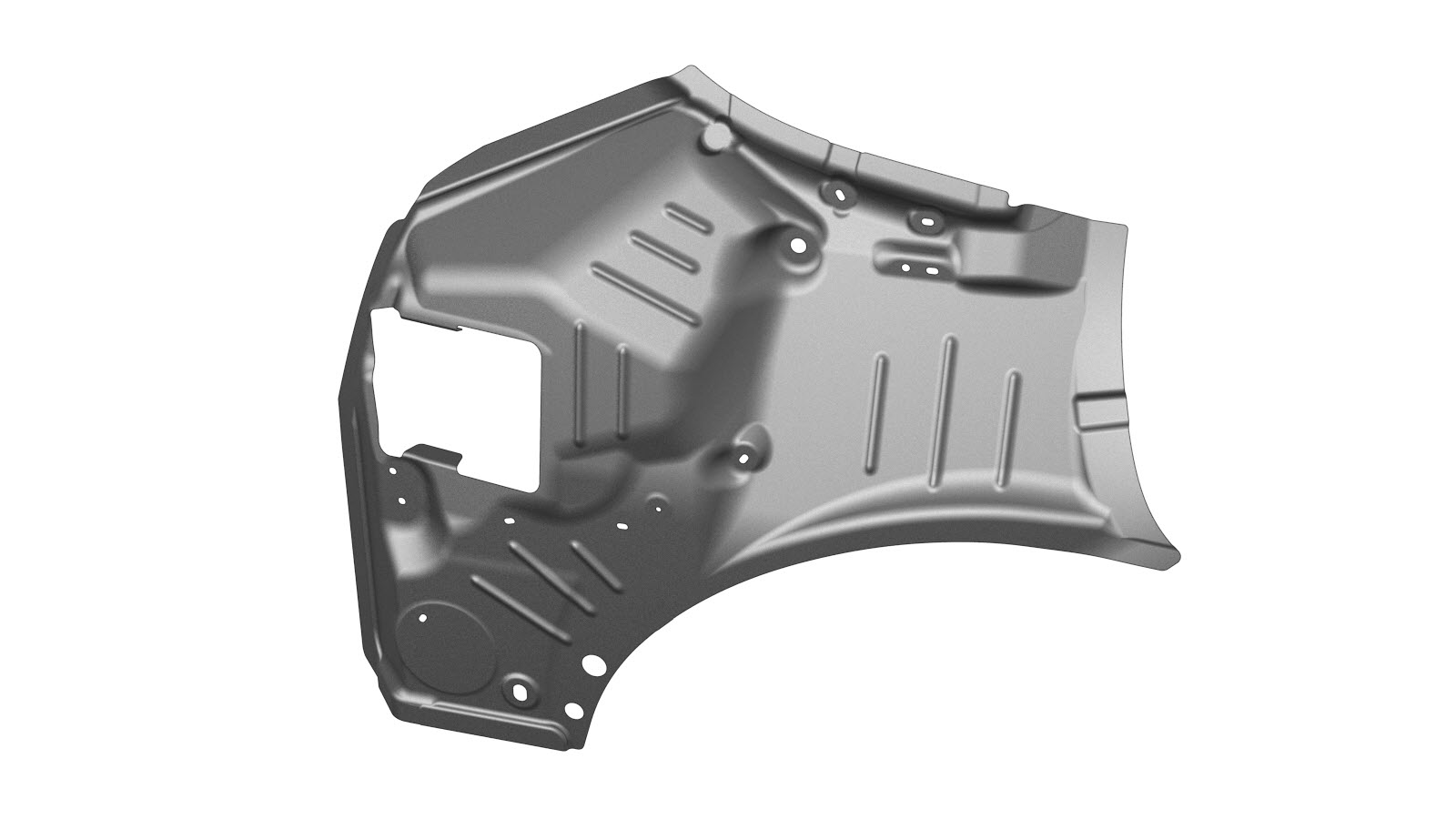

| 1 | CONJUNTO – PAINEL INTERIOR DE QUARTO TRASEIRO DO LADO DIREITO (parte interior de quarto – lado direito) |
|
| 7 |
SPR, 5x4.5
|
|
| 3 |
SPR, 5x7
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

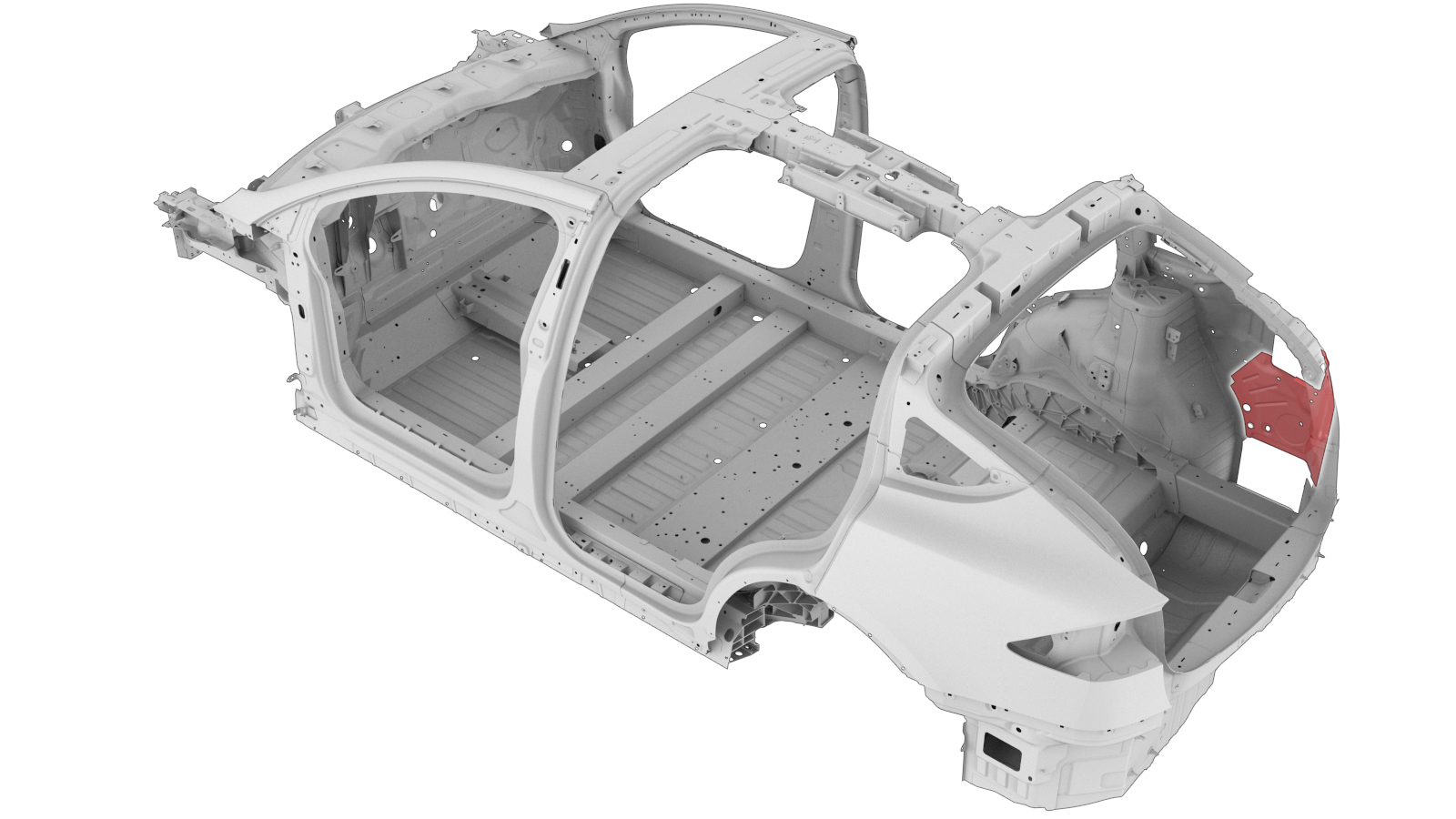

Procedimento de reparação
-
Retire o .
-
Remova a secção necessária de Cava da roda traseira.
-

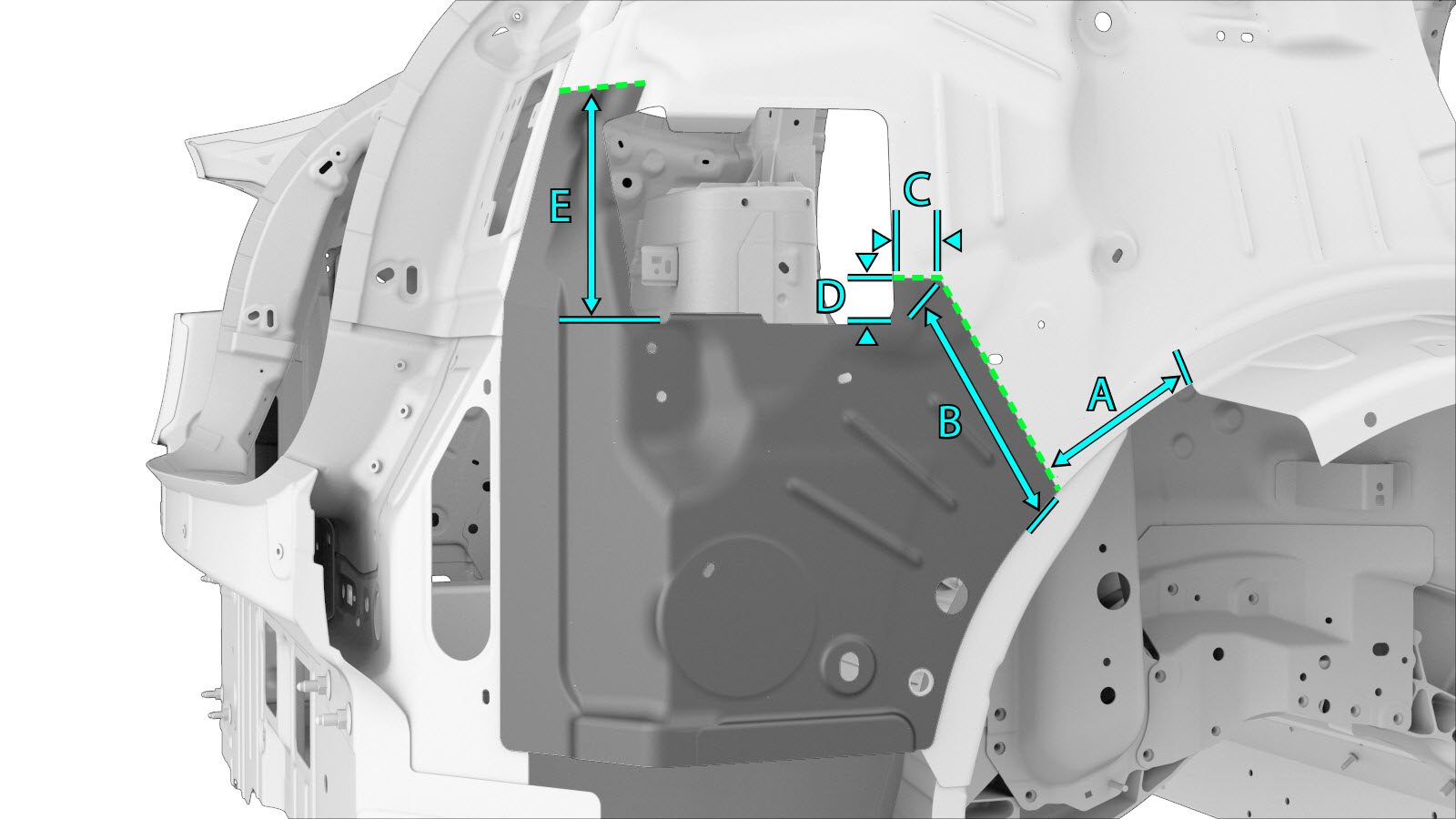

Remova o componente original.
ou
soldaduras por pontos de fábrica
Linha de corte
Ponto/linha de referência
- A = 170 mm.
- B = 184 mm.
- C = 25 mm.
- D = 10 mm.
- E = 110 mm.
-

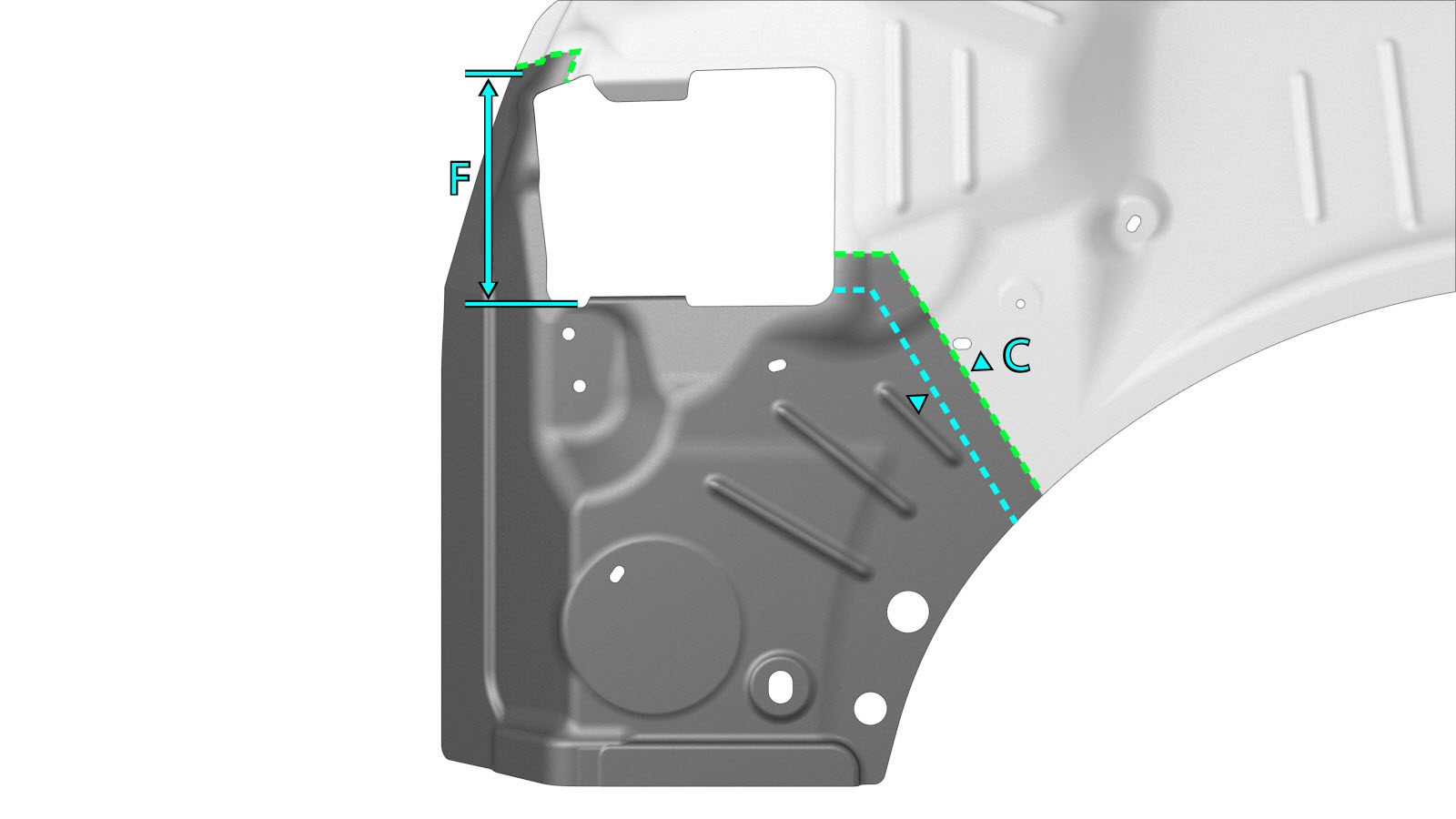

Crie o novo componente cortando a nova peça de assistência da parte interior de quarto.
NotaUtilizando a secção removida do componente antigo como modelo, corte a peça de assistência, conforme especificado abaixo, para criar uma peça de assistência maior do que a secção removida do componente antigo. O novo componente deve sobrepor-se à secção restante do painel ao longo da união dianteira em 25 mm. O novo componente deve sobrepor-se à secção restante do painel ao longo da união traseira em 92 mm. Linha de corte
Ponto/linha de referência
- C = 25 mm.
- F = 181 mm.
NotaNa área da cava da roda onde o novo componente será instalado, apare o novo componente, conforme necessário, para obter uma boa soldadura ponta a ponta.
-

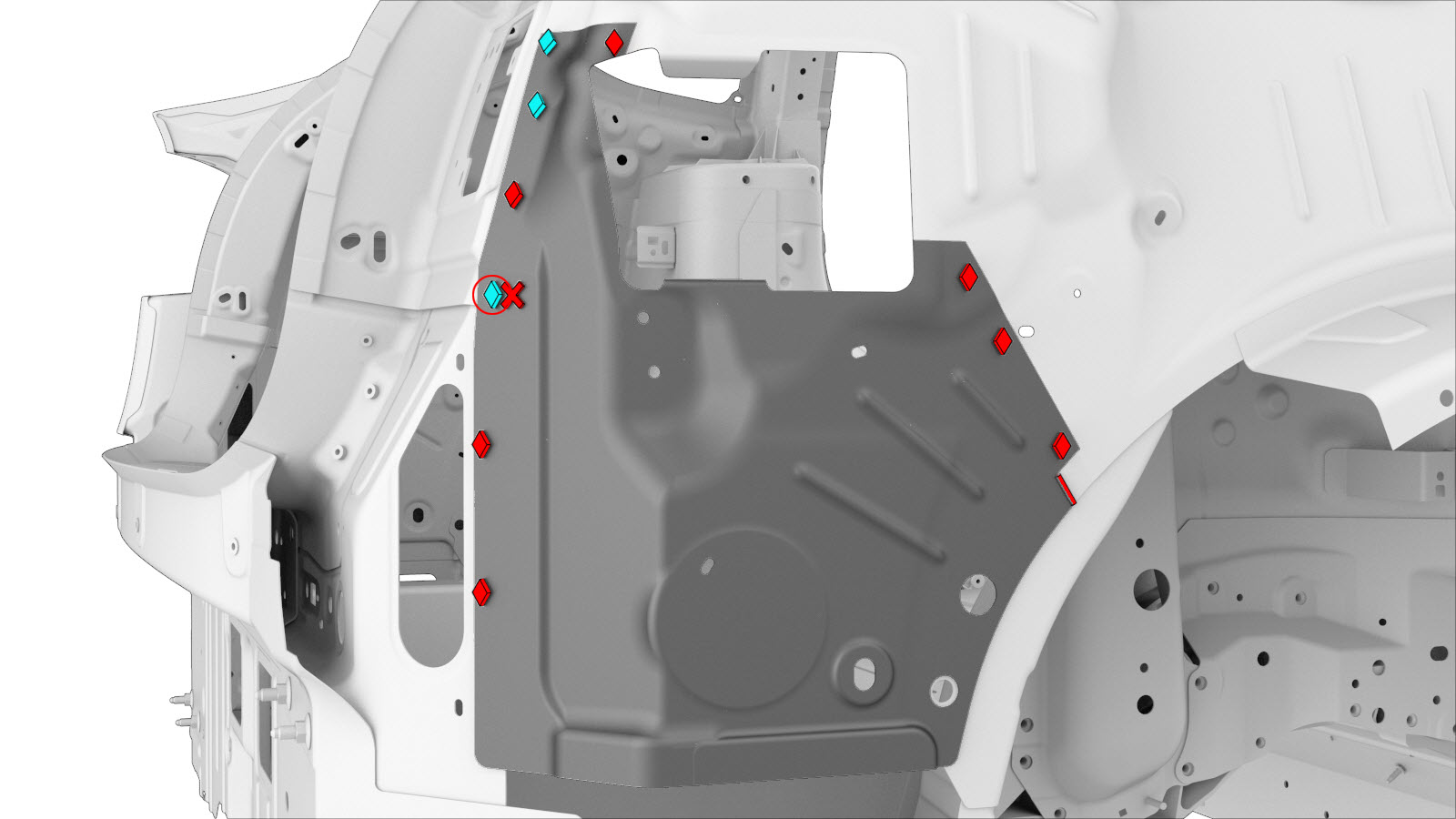

Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou SPRs, 5x4.5
NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.
ou SPRs, 5x7
NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação do SPR assinalado a vermelho: SM 085 0125. Utilize a matriz de SPR da Tesla FM 090 2120 para instalar os SPR não assinalados a vermelho.
Soldadura GMA
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-

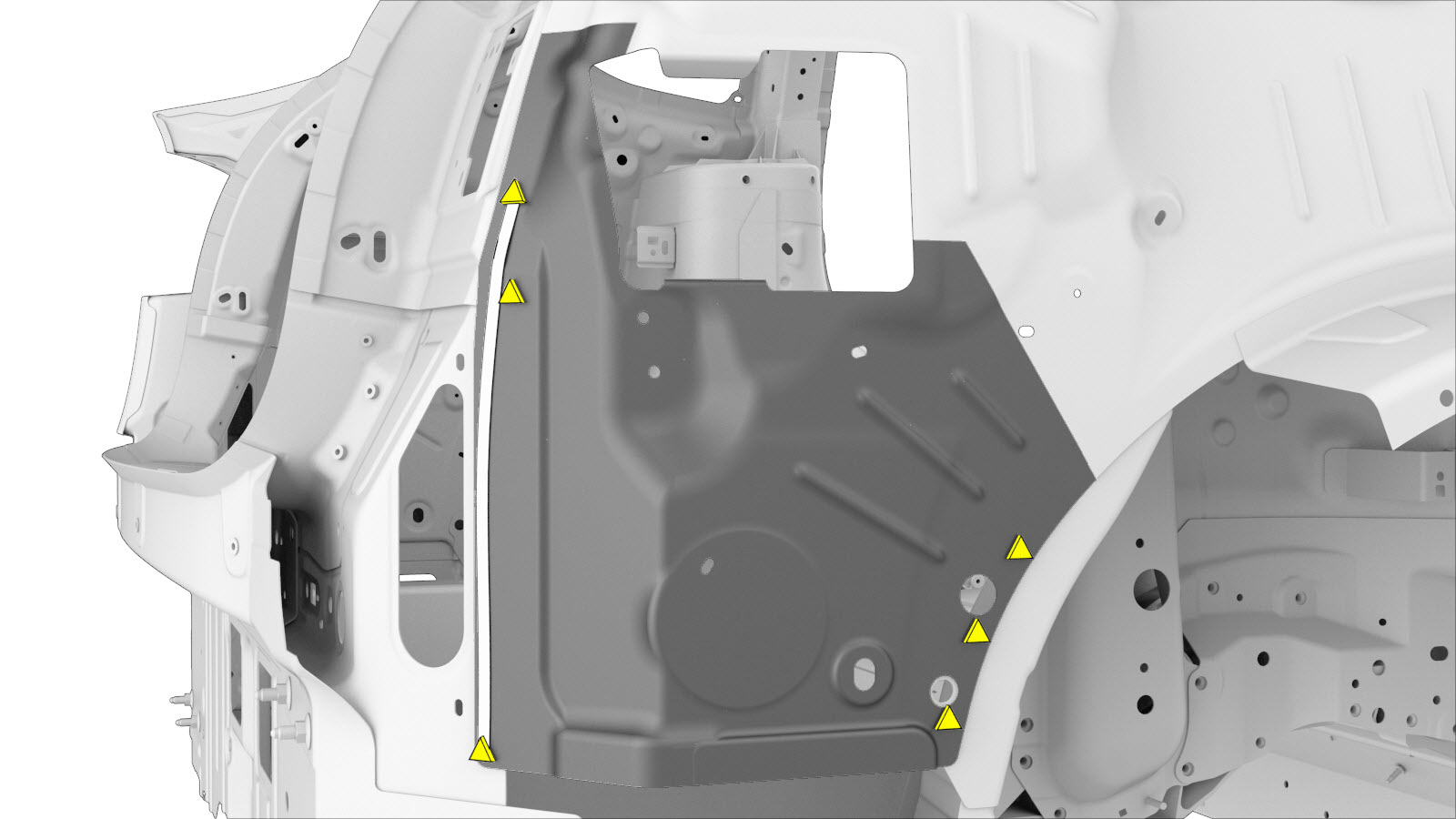

Efetue a soldadura GMA.
Soldadura GMA
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
-
Instale a secção necessária de Cava da roda traseira.
-
Instale o item .
- Realize quaisquer operações pós-reparação necessárias.
