Extensão do painel do piso da bagageira traseira

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

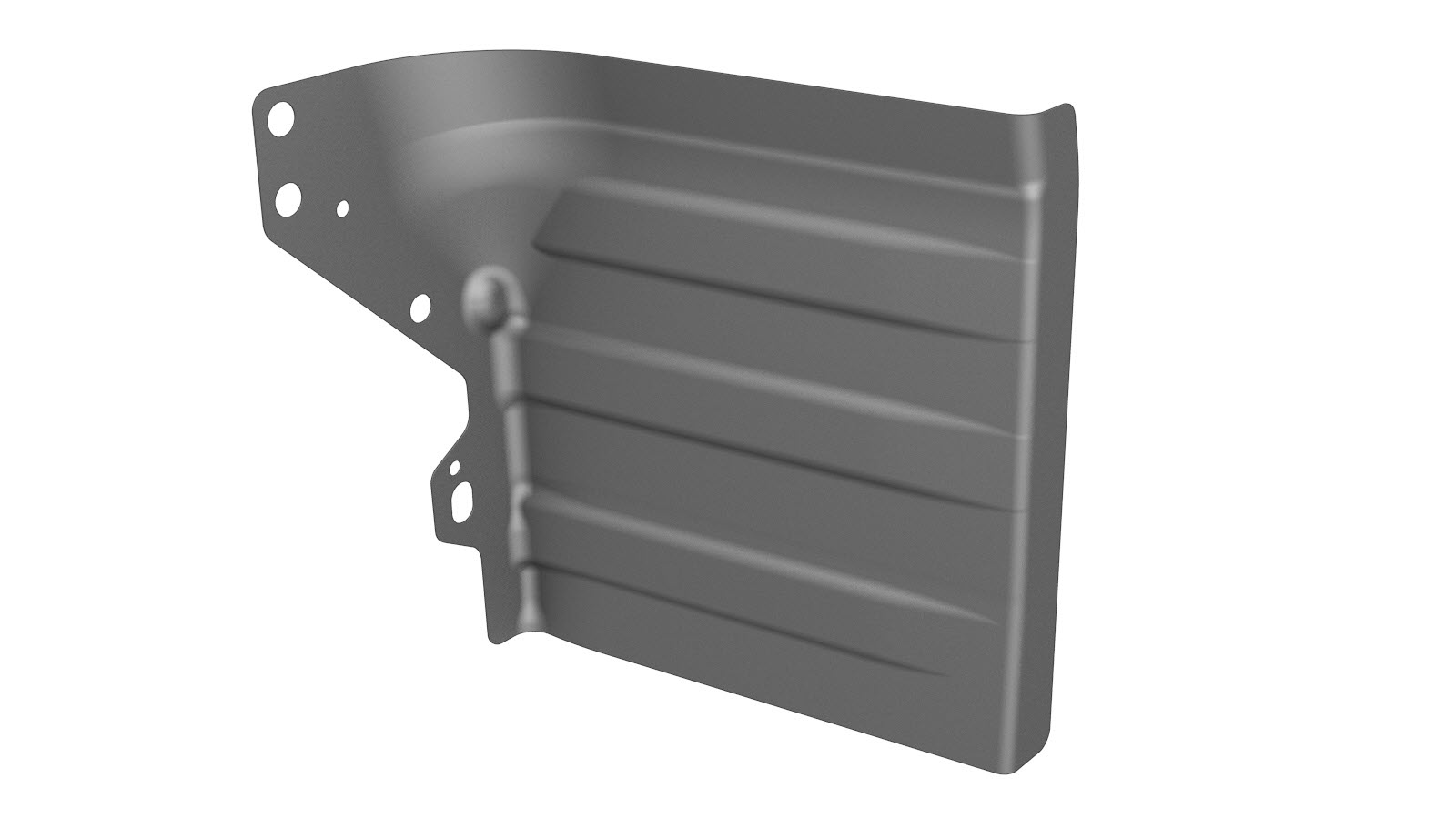

1	EXTENSÃO – PAINEL DO PISO DA BAGAGEIRA TRASEIRA (extensão do painel do piso da bagageira traseira)
Componente do lado esquerdo: 8 Componente do lado direito: 6	Rebite de cabeça redonda estrutural, 6,5 mm
Componente do lado esquerdo: 4 Componente do lado direito: 3	Rebite, 4,8 mm
3	Parafuso, cabeça sextavada M8-1.25x20	Número de peça Tesla 1007580-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

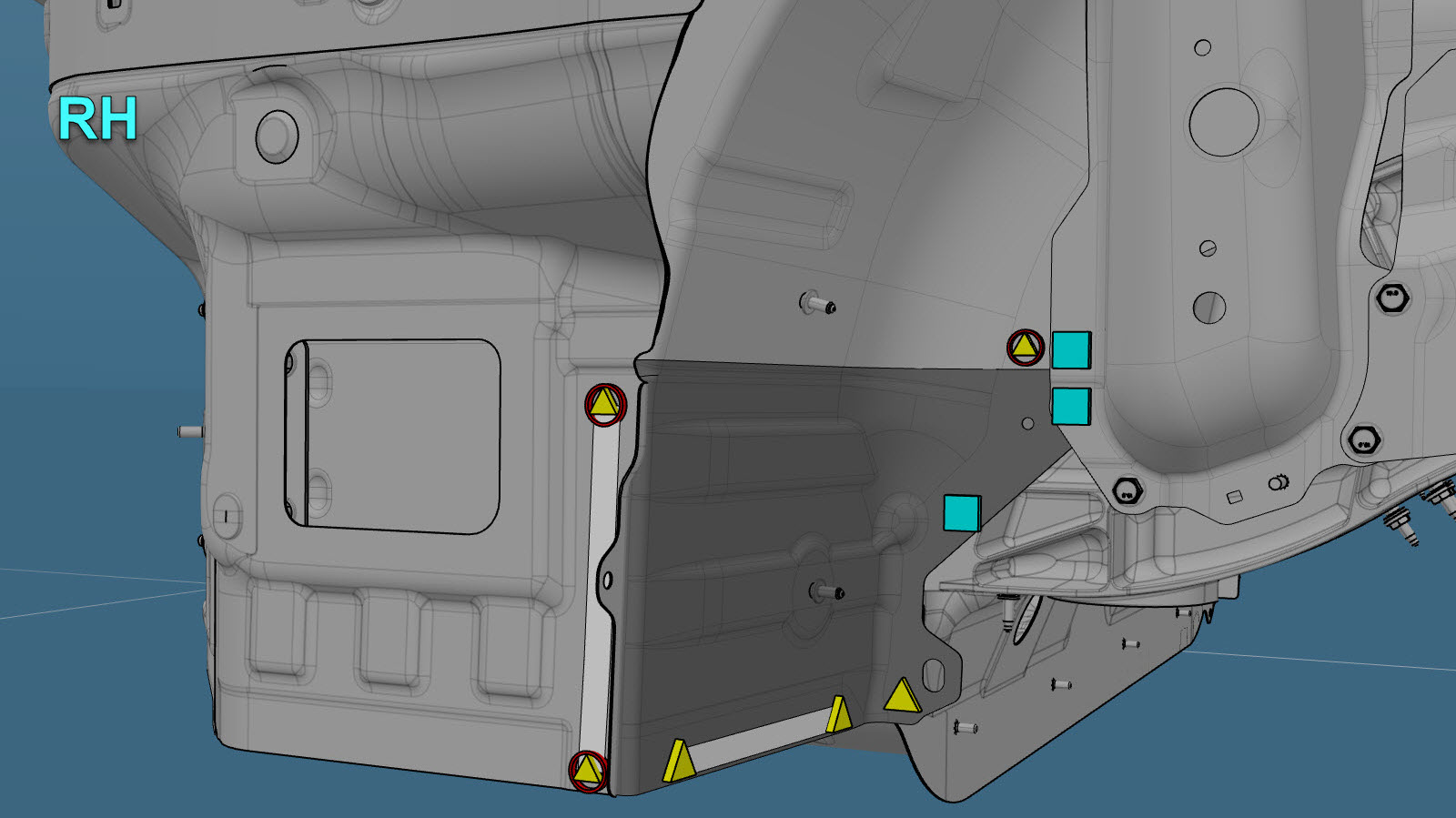

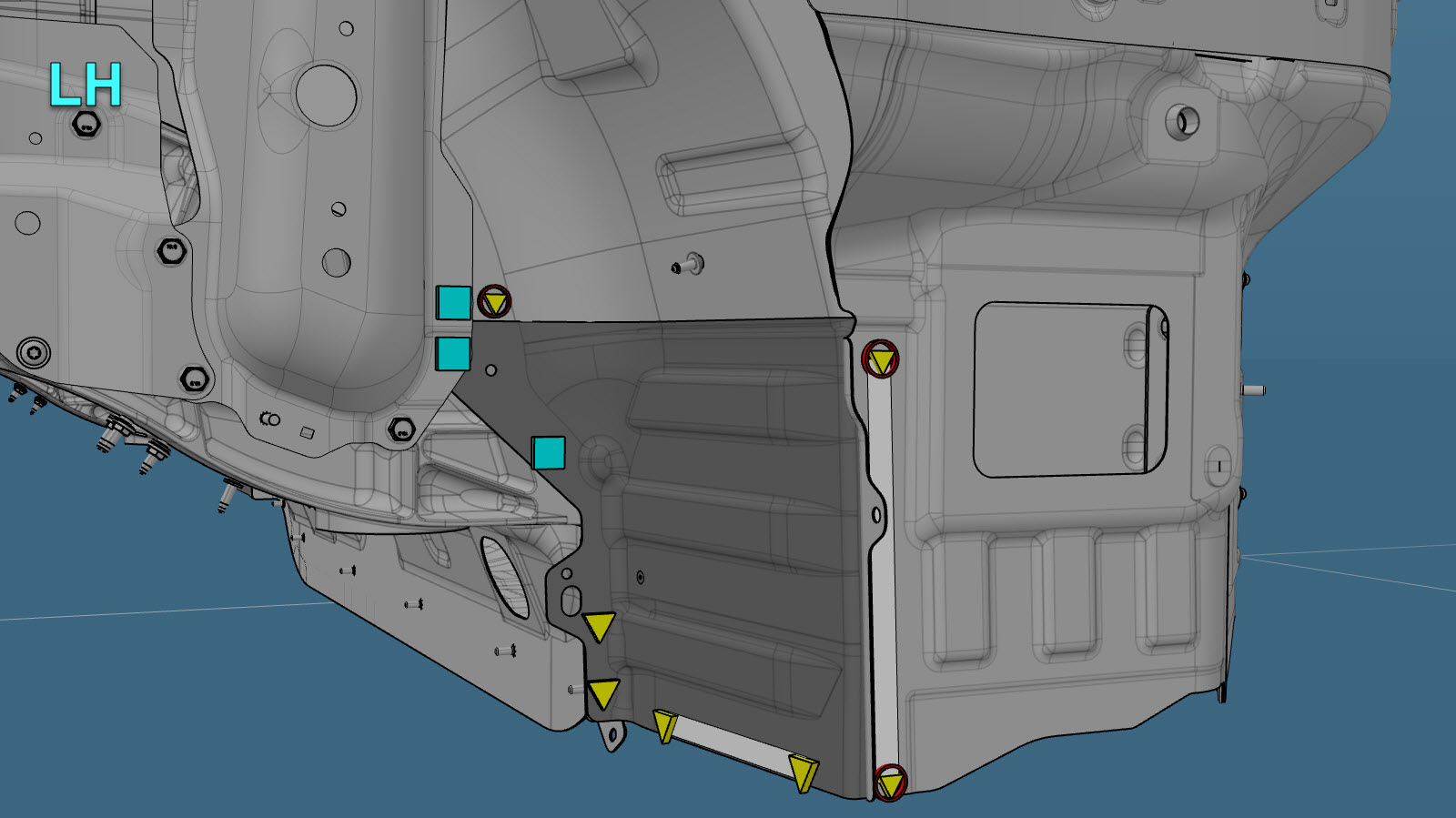

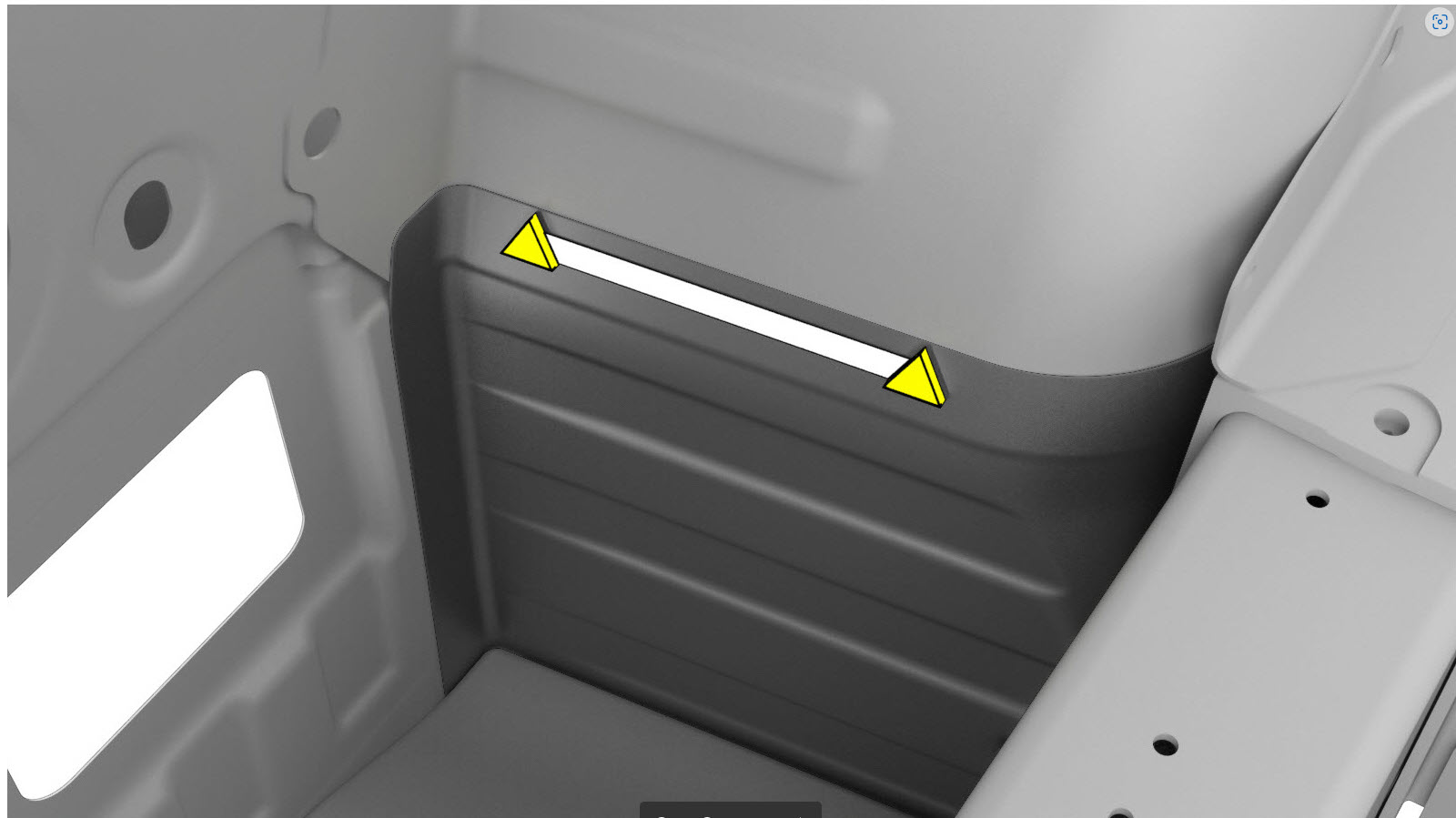

Remova o componente original.

ou soldaduras por pontos de fábrica

ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

ou parafusos, cabeça sextavada

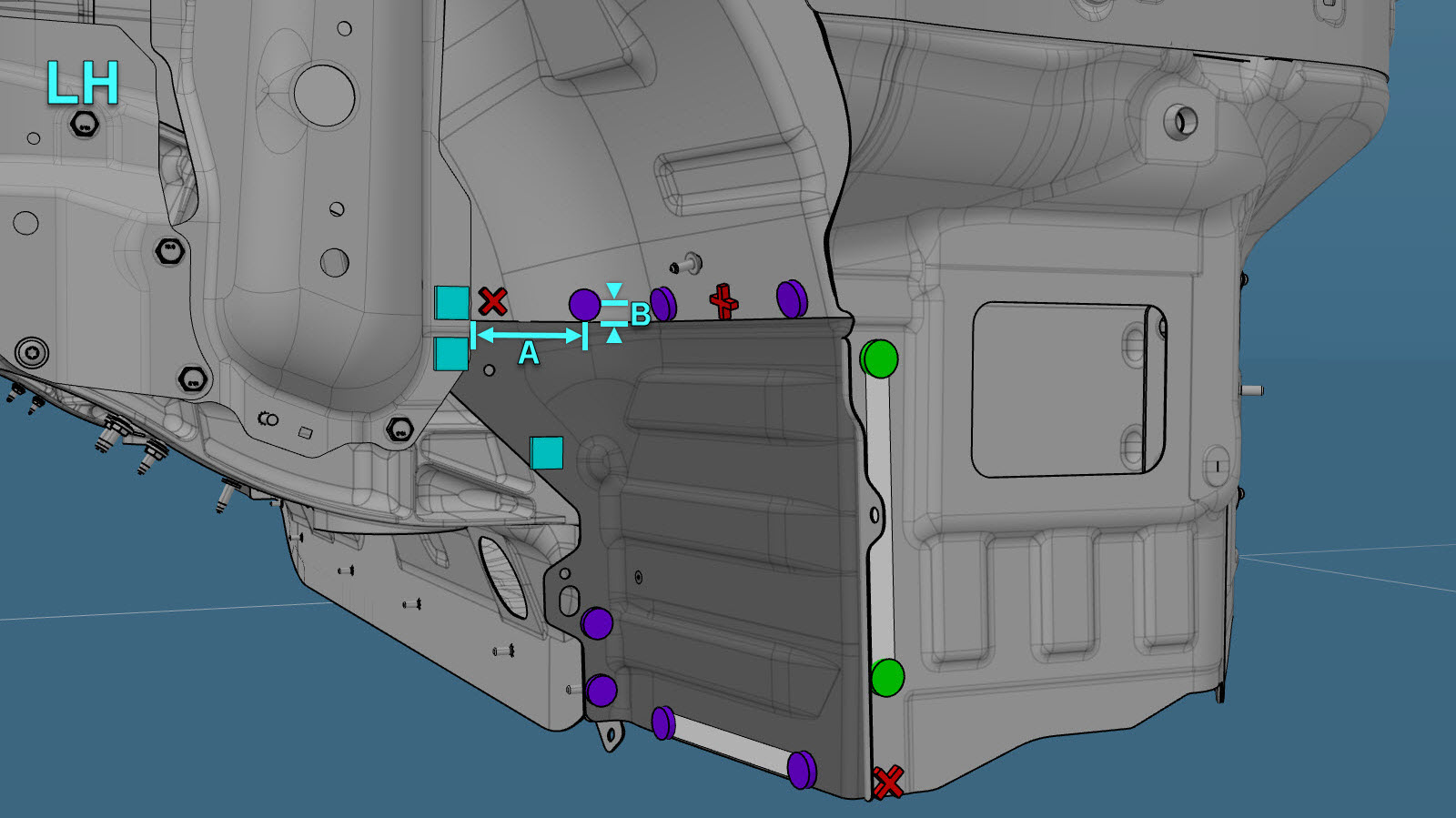

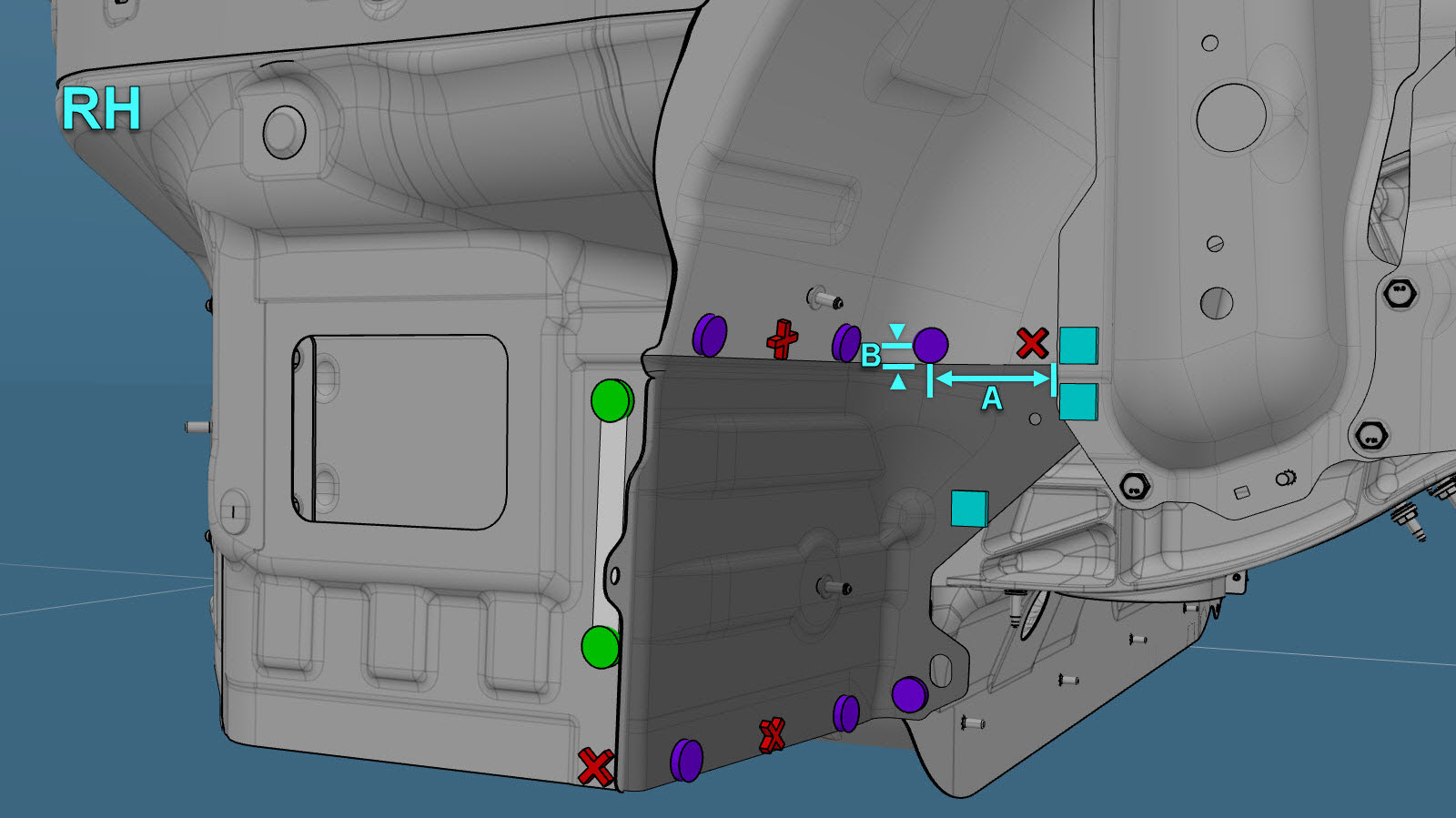

Prepare a instalação.
Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites de cabeça redonda estruturais, 6,5 mm
- A = 60 mm.
- B = 11 mm.
ou rebites, 4,8 mm

ou parafusos, cabeça sextavada
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos a 24 Nm.
Realize quaisquer operações pós-reparação necessárias.
