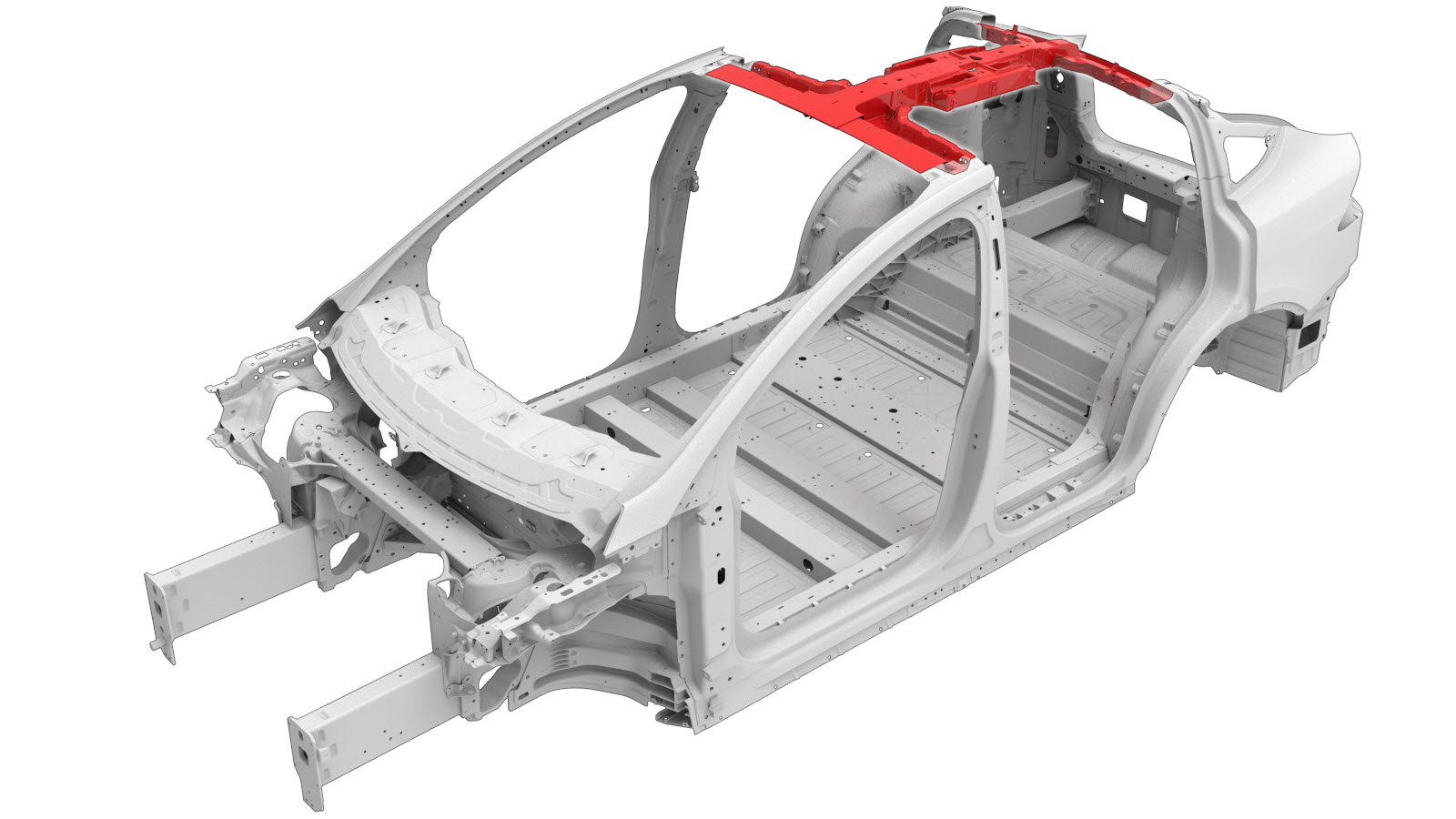

Conjunto da coluna

Código de correção: 10102701902 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

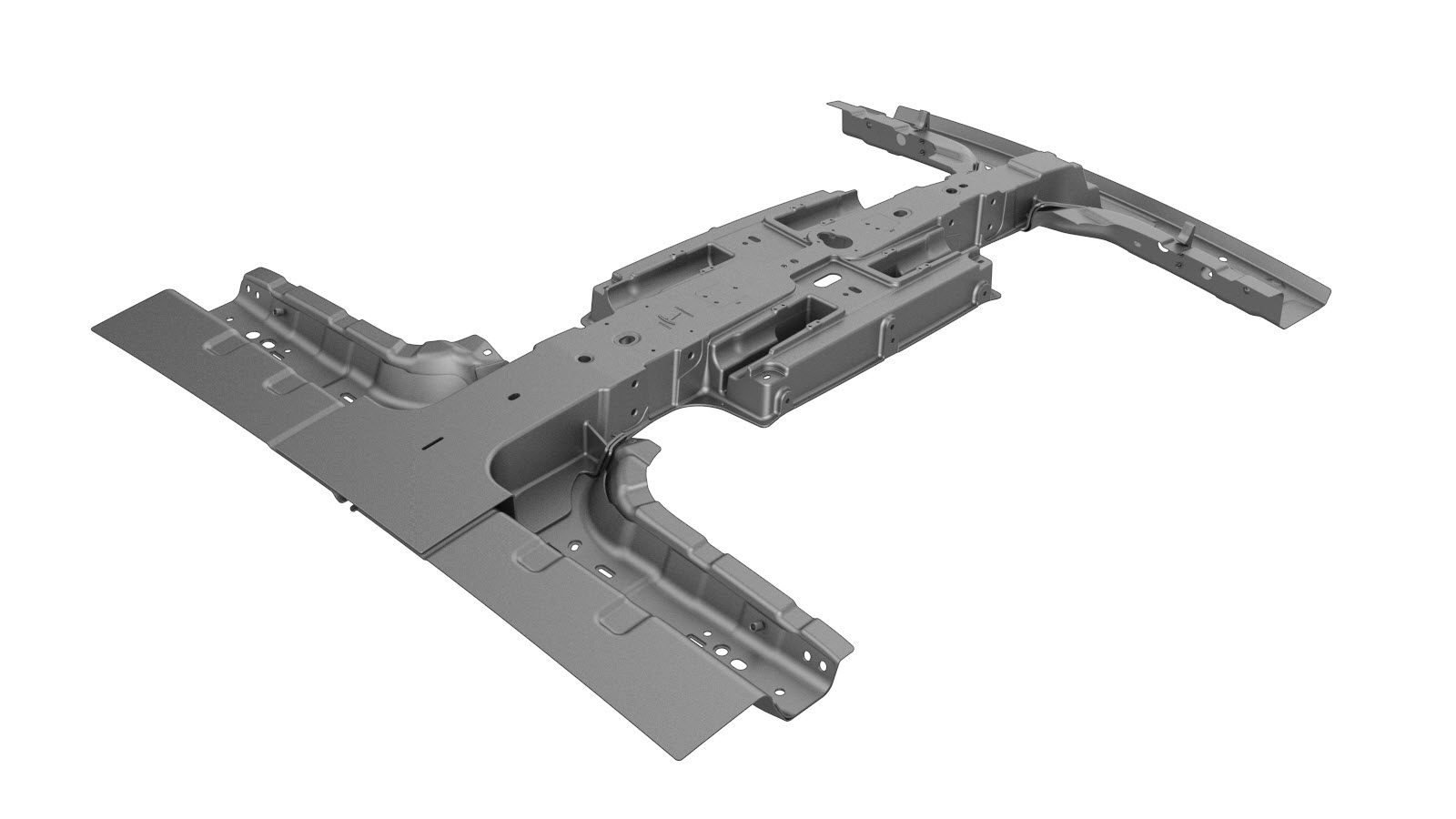

1 CONJUNTO DA COLUNA CENTRAL (para veículos construídos antes de 29 de novembro de 2017)

CONJUNTO DA COLUNA CENTRAL (para veículos construídos a ou depois de 30 de novembro de 2017)
4 Rebite oco S18 Número de peça Tesla 1069329-00-A.
6 Rebite oco S48 Número de peça Tesla 1069332-00-A.
2 Remendo de butilo Número de peça Tesla 1045194-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o Parte superior do pilar B.
  2. Retire o Parte superior do painel traseiro.
  3. Remova o componente original.

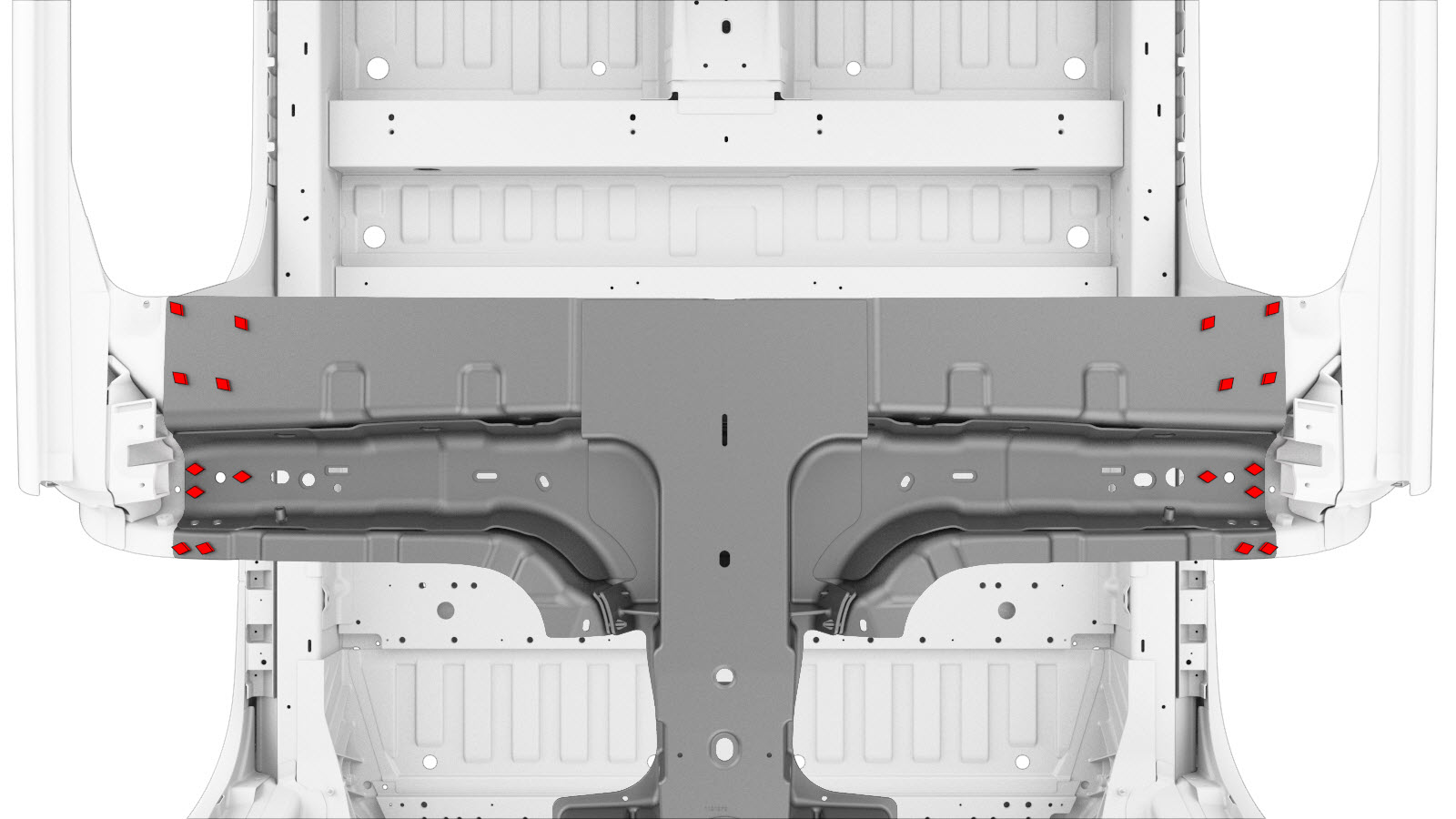

    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

  4. Prepare a instalação.

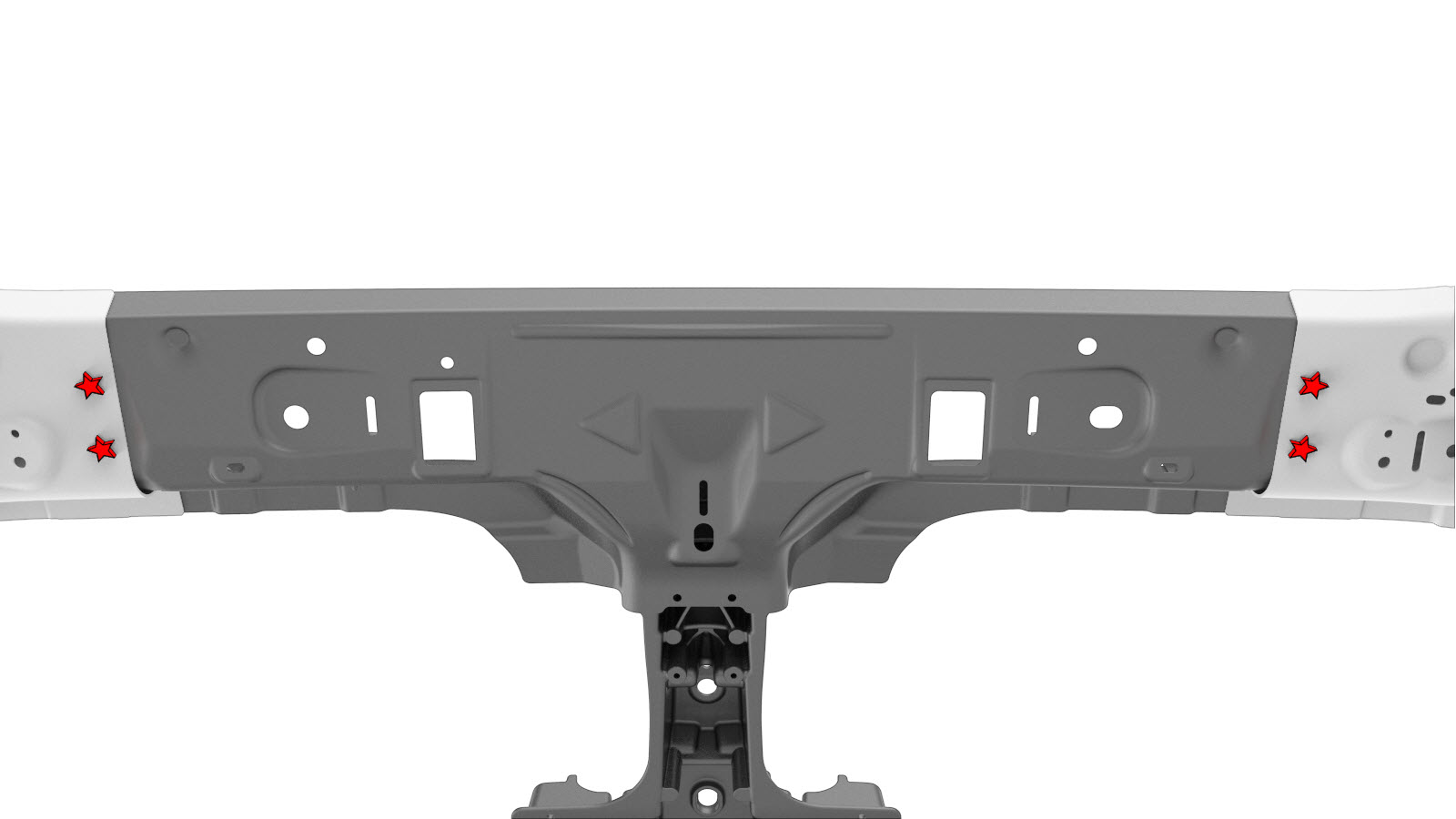

    ou rebites ocos, S18

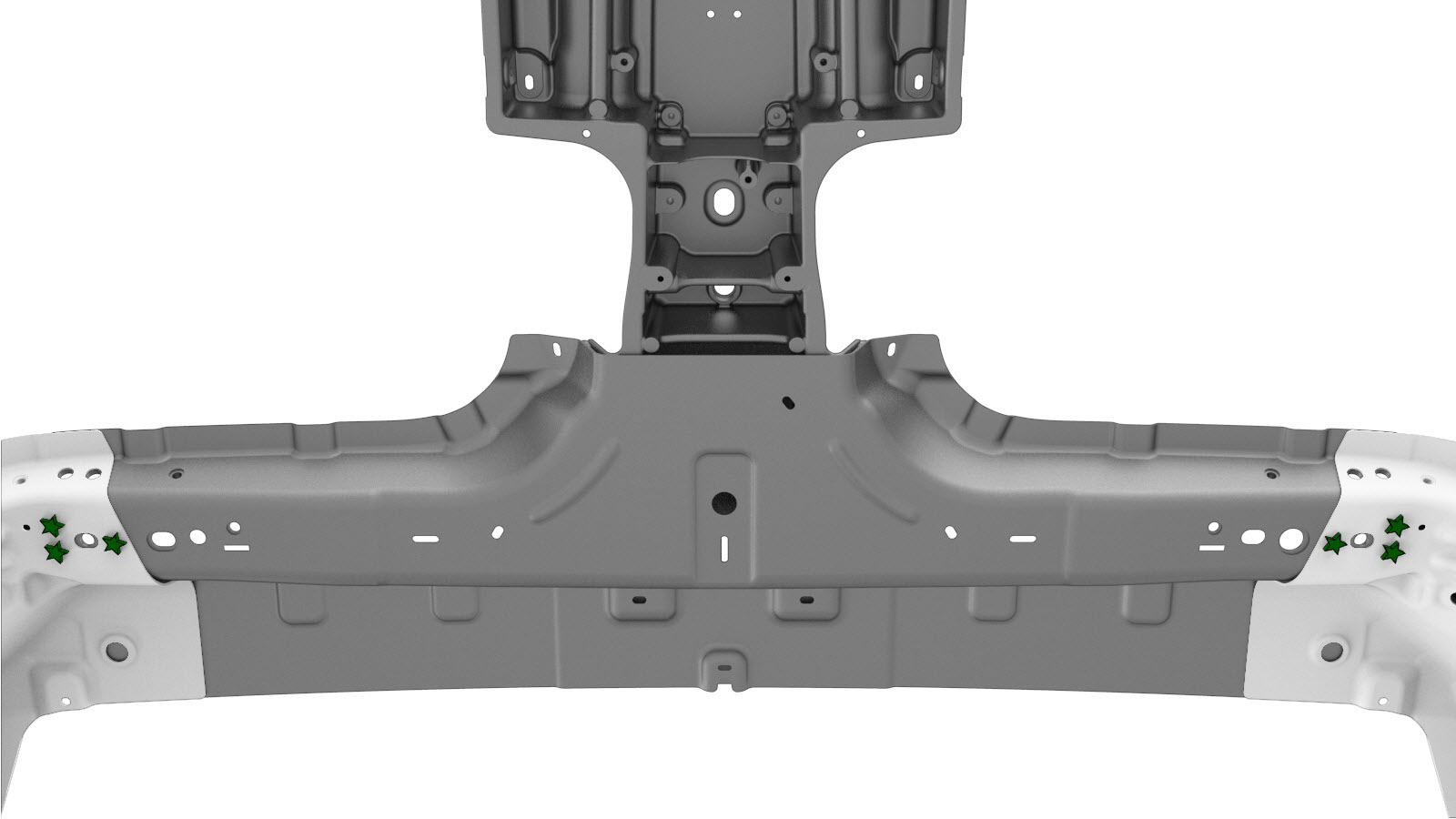

    ou rebites ocos, S48

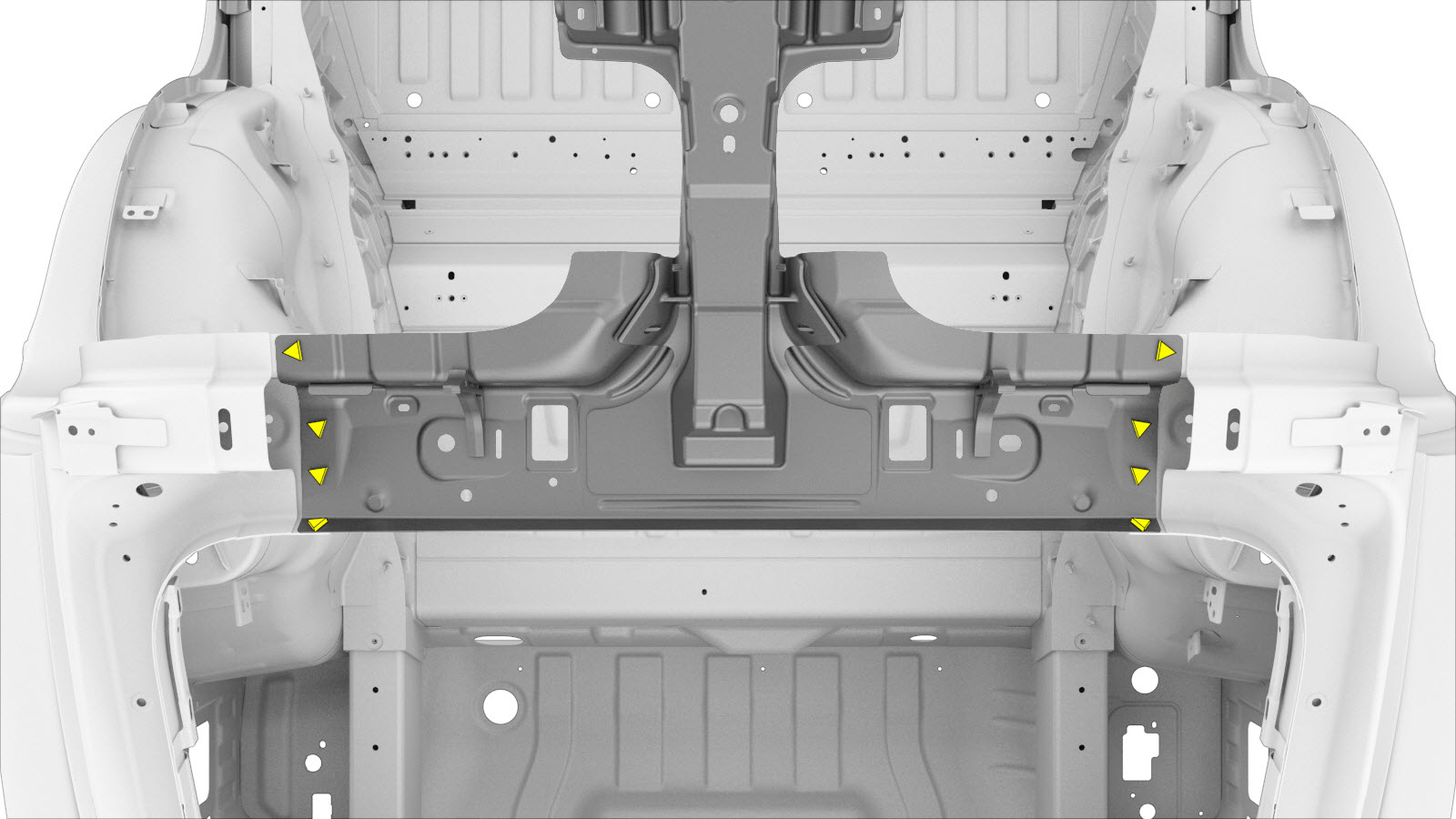

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota

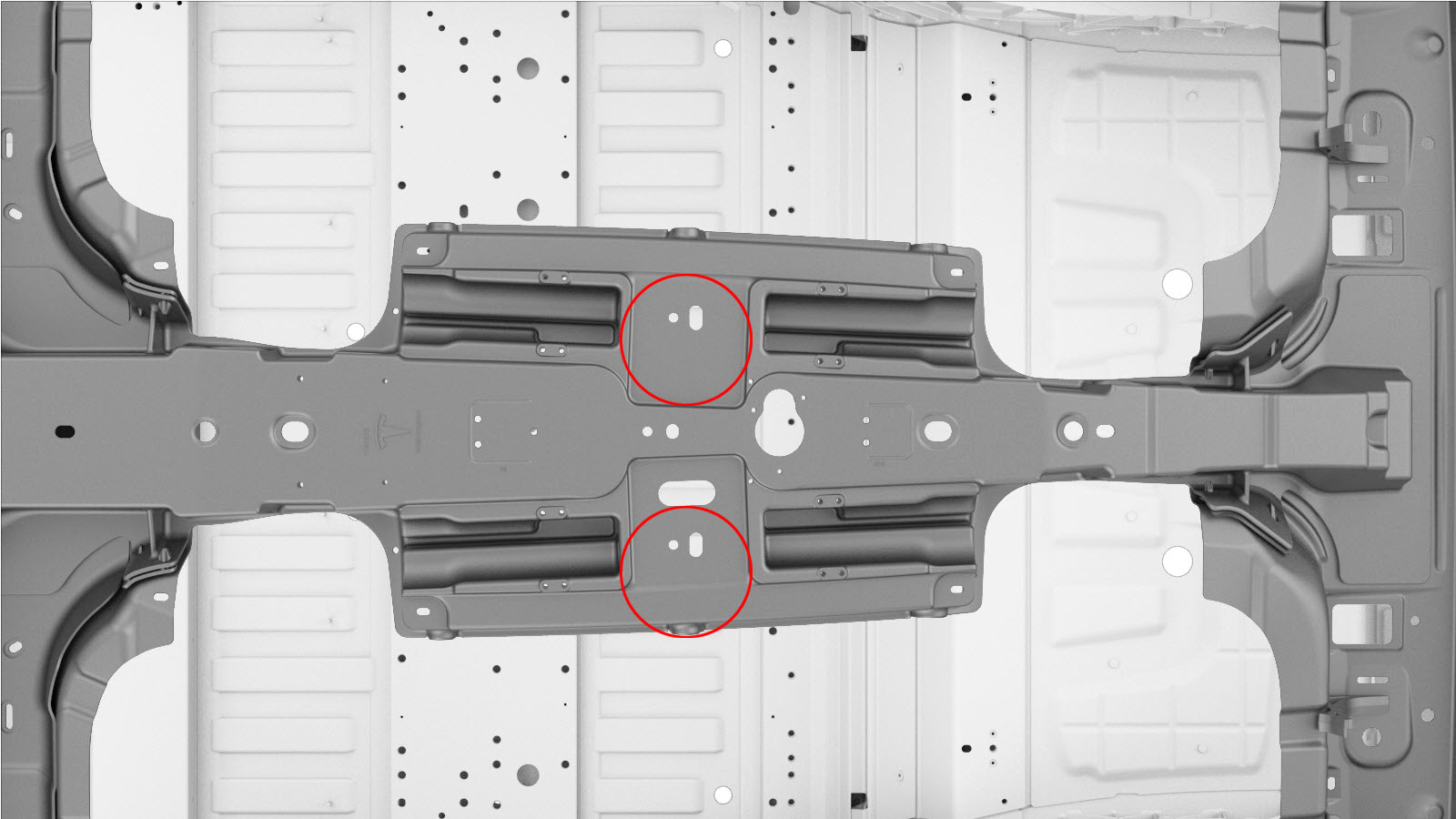

    Se o veículo tiver orifícios adicionais para o aplique do tejadilho atualizado: Instale um remendo de butilo sobre o orifício do grampo na nova coluna para impedir a entrada de água.
  7. Instale o Parte superior do pilar B.
  8. Instale o Parte superior do painel traseiro.
  9. Realize quaisquer operações pós-reparação necessárias.
