Extensão inferior do pilar C
Código de correção:
10100126502
10100126602
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

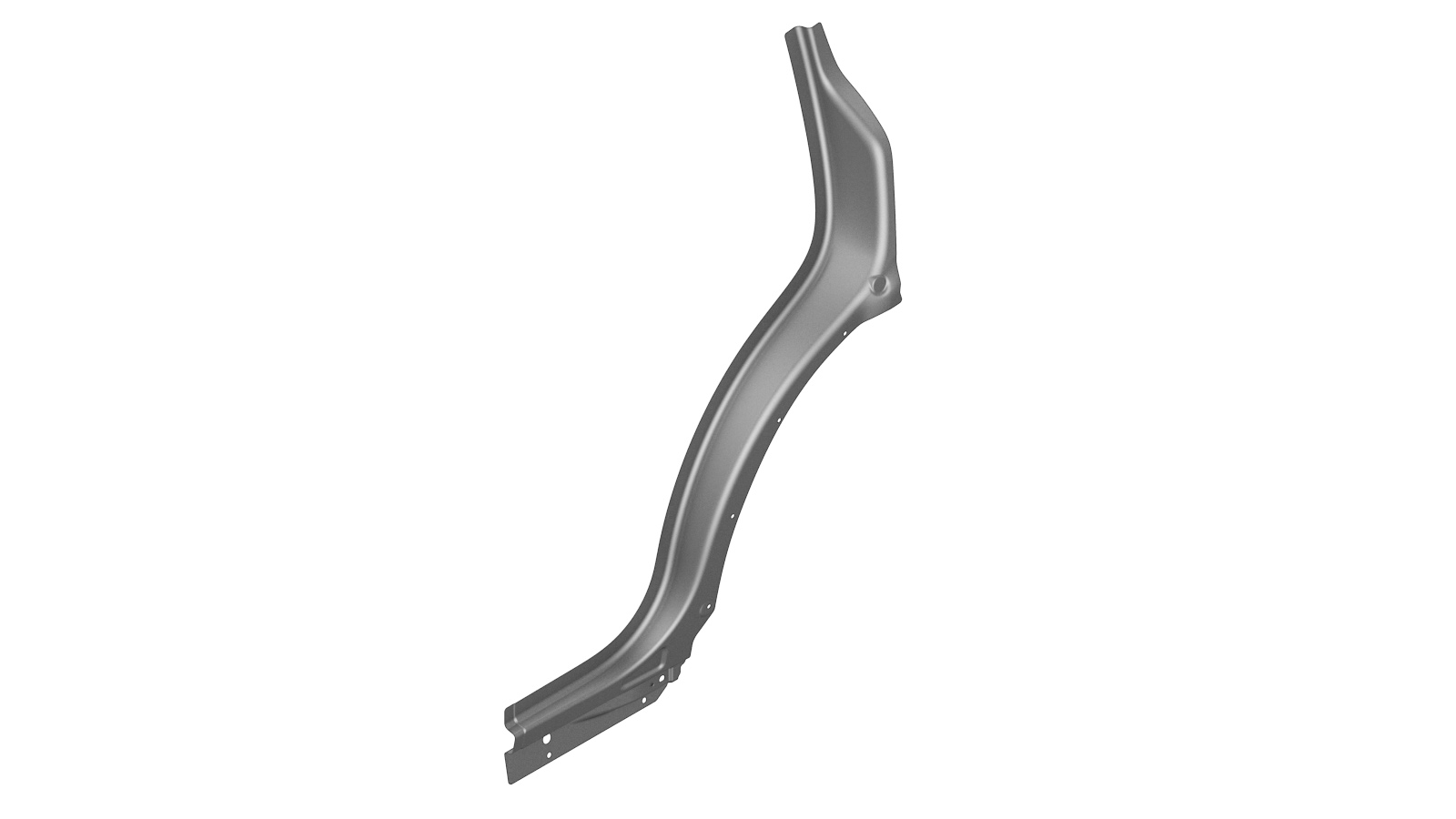

| 1 | ASY - PNL C-PLR LWR EXTN (Extensão inferior do pilar C) | |
| 11 | Rebite embutido, 4,8 mm, curto | |
| 1 | Rebite oco S38 | |
| 21 | SPR, 5x4 | |
| 1 | SPR, 5x4,5 | |
| 6 | SPR, 5x5 | |
| 14 | SPR5x6 H4 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova o componente original.

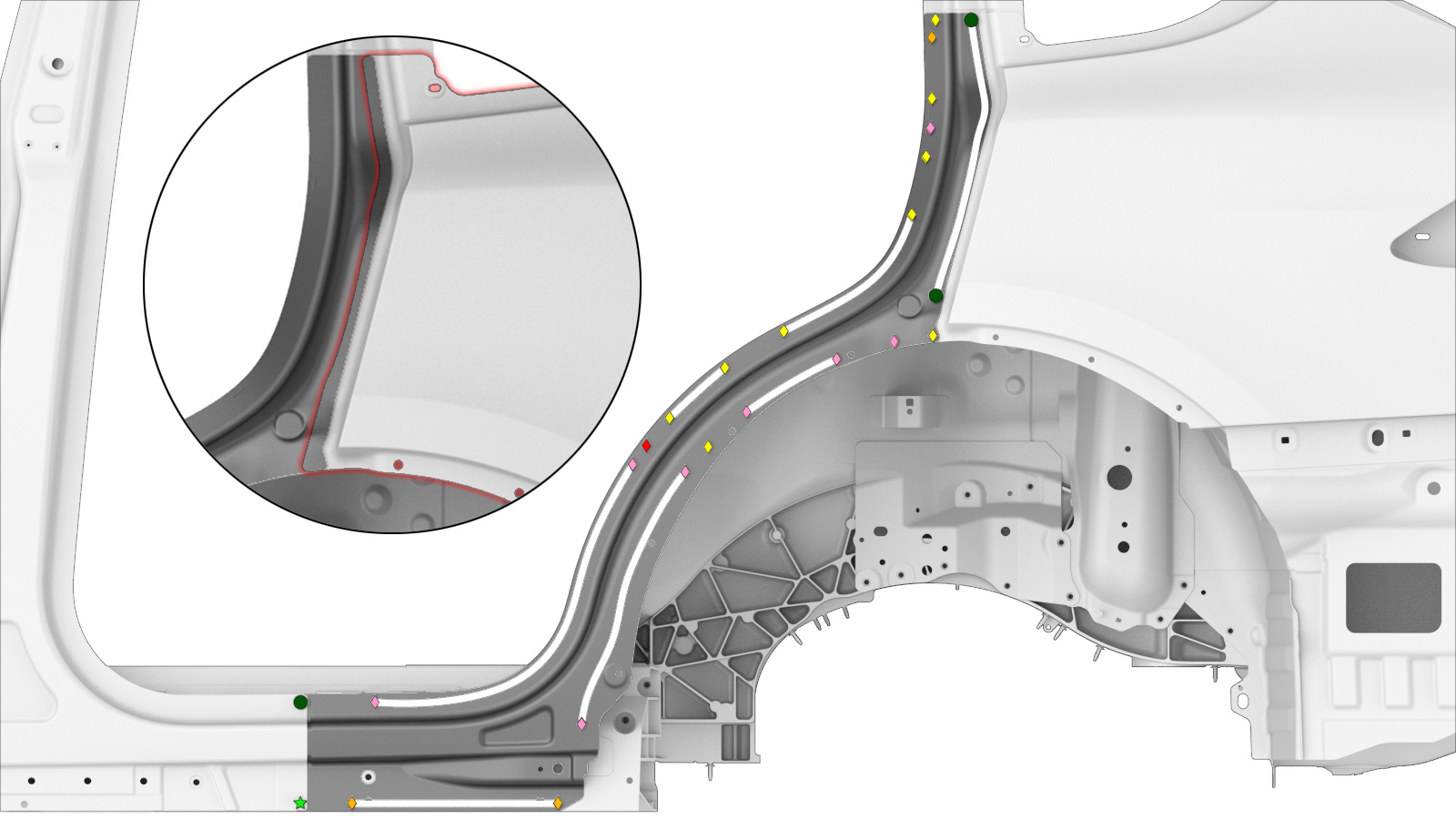

ou soldaduras por pontos de fábricaou soldaduras por pontos de fábrica de perfuraçãoNotaAo retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
ou soldadura por laser de fábrica
-
Prepare a instalação.

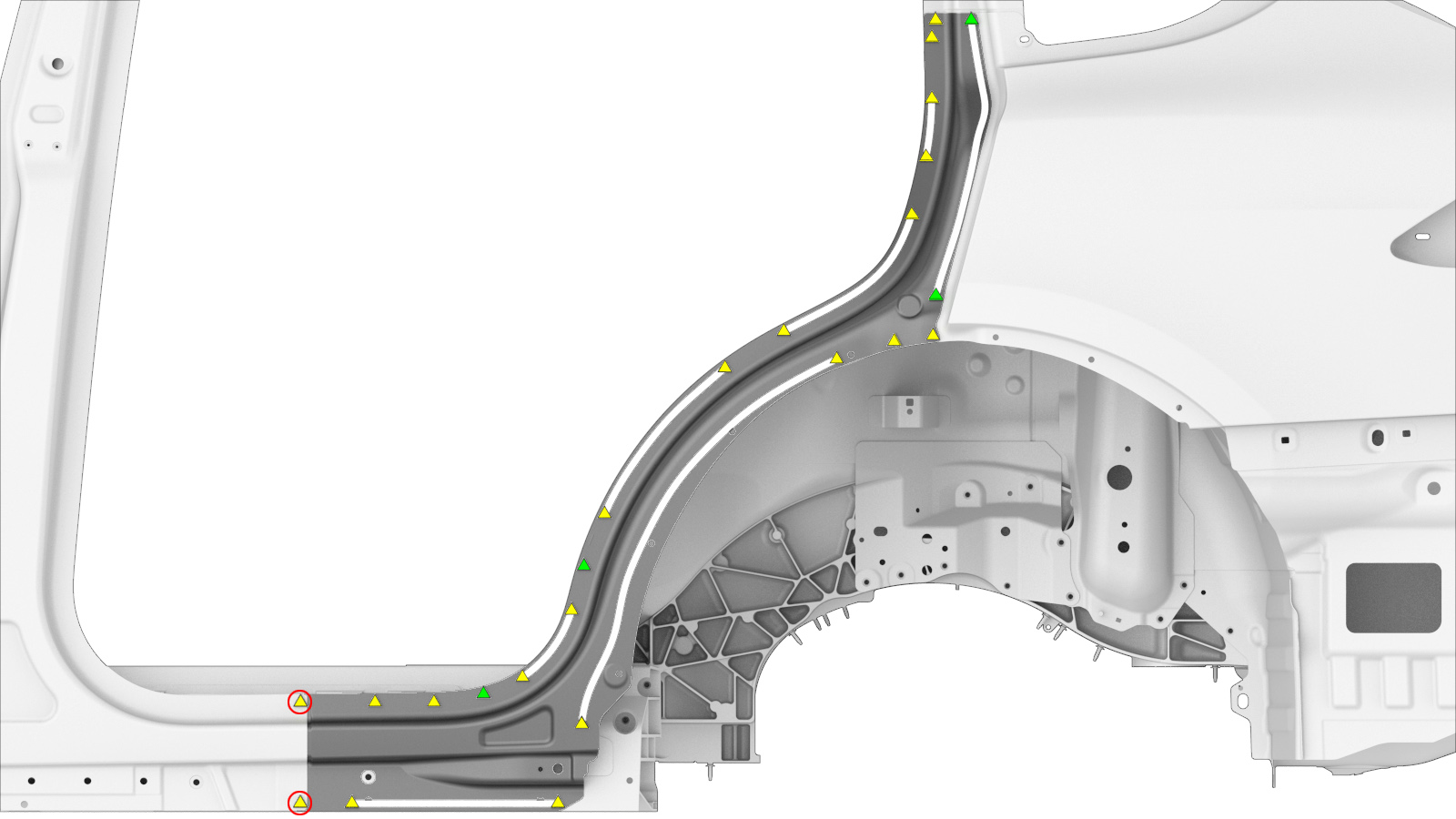

NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.ou rebites embutidos, 4,8 mm, curtosNotaInstale os rebites embutidos na união entre o componente novo e o painel da parte exterior de quarto traseiro no centro da área onde o componente novo e o painel subjacente se sobrepõem (conforme ilustrado na imagem de referência). Meça a quantidade de sobreposição entre o componente novo e a secção subjacente da parte exterior de quarto traseiro e marque as posições para os rebites embutidos tendo em conta a quantidade de sobreposição de painéis.ou SPRs, 5x4NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.ou SPRs, 5x4,5NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.ou SPRs, 5x5NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.ou SPRs5x6 H4NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
