Orientações para a reparação de torres do amortecedor

Explica como determinar se a torre do amortecedor pode ser reparada ou se é necessário proceder à substituição.

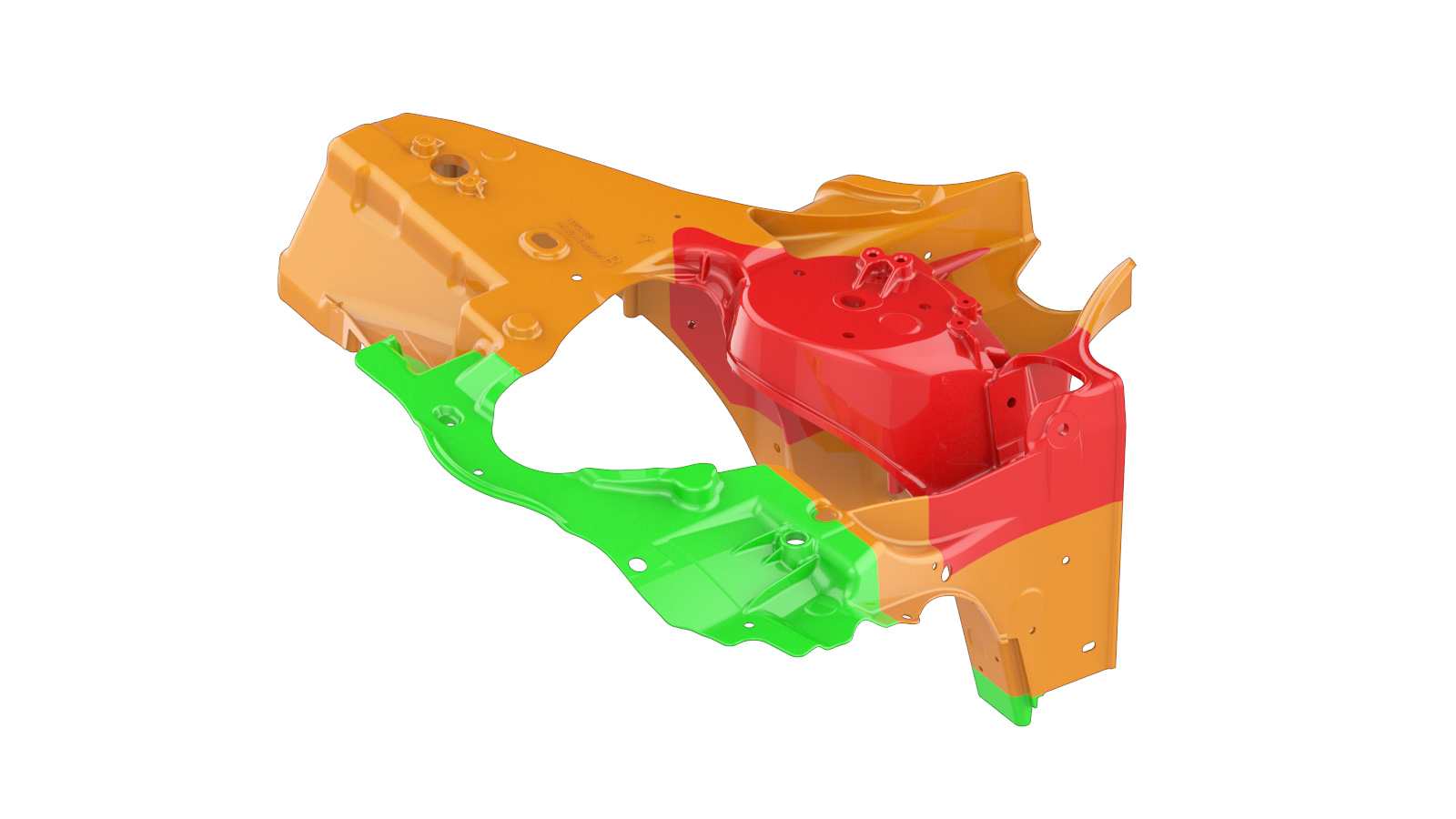

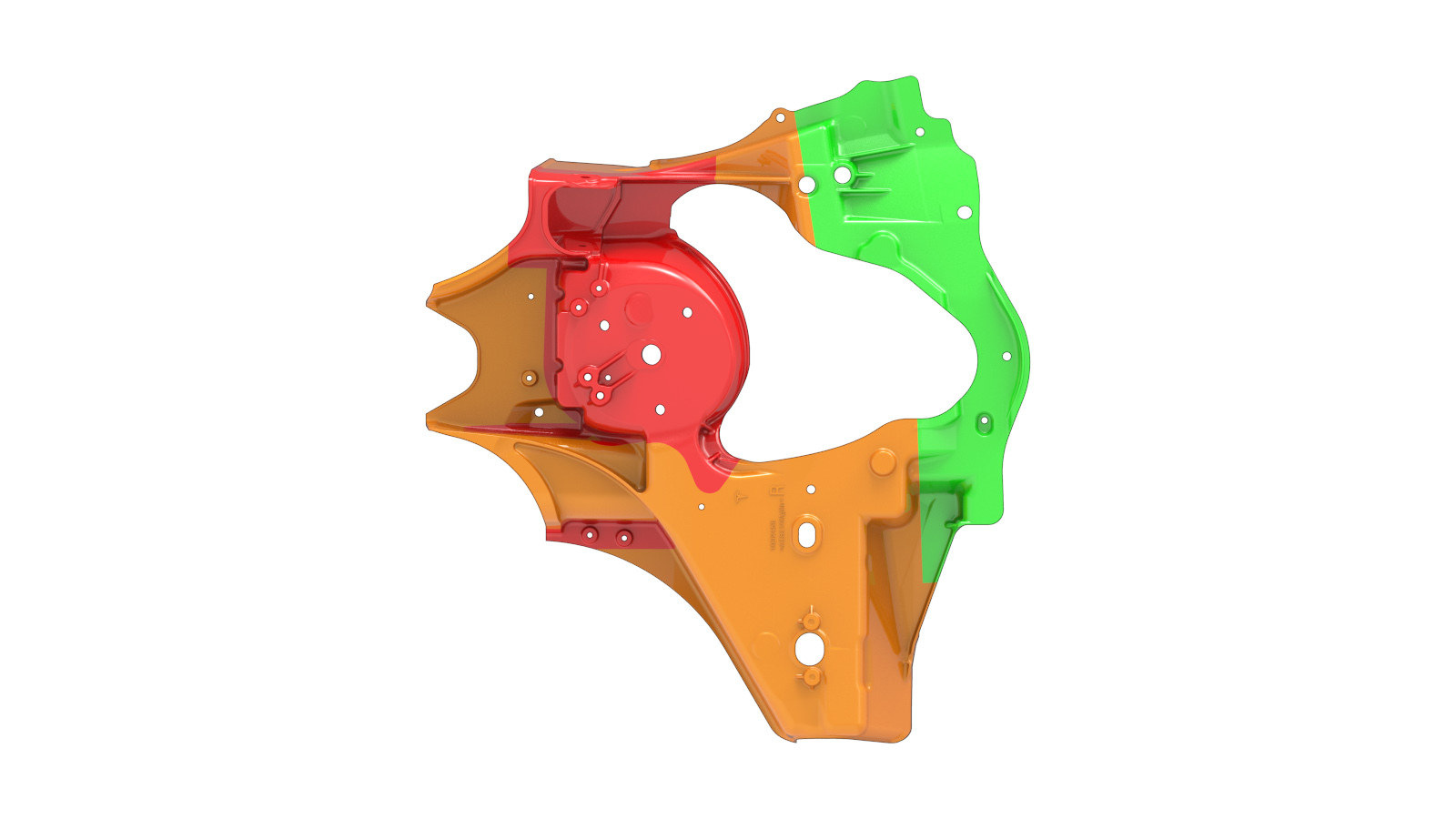

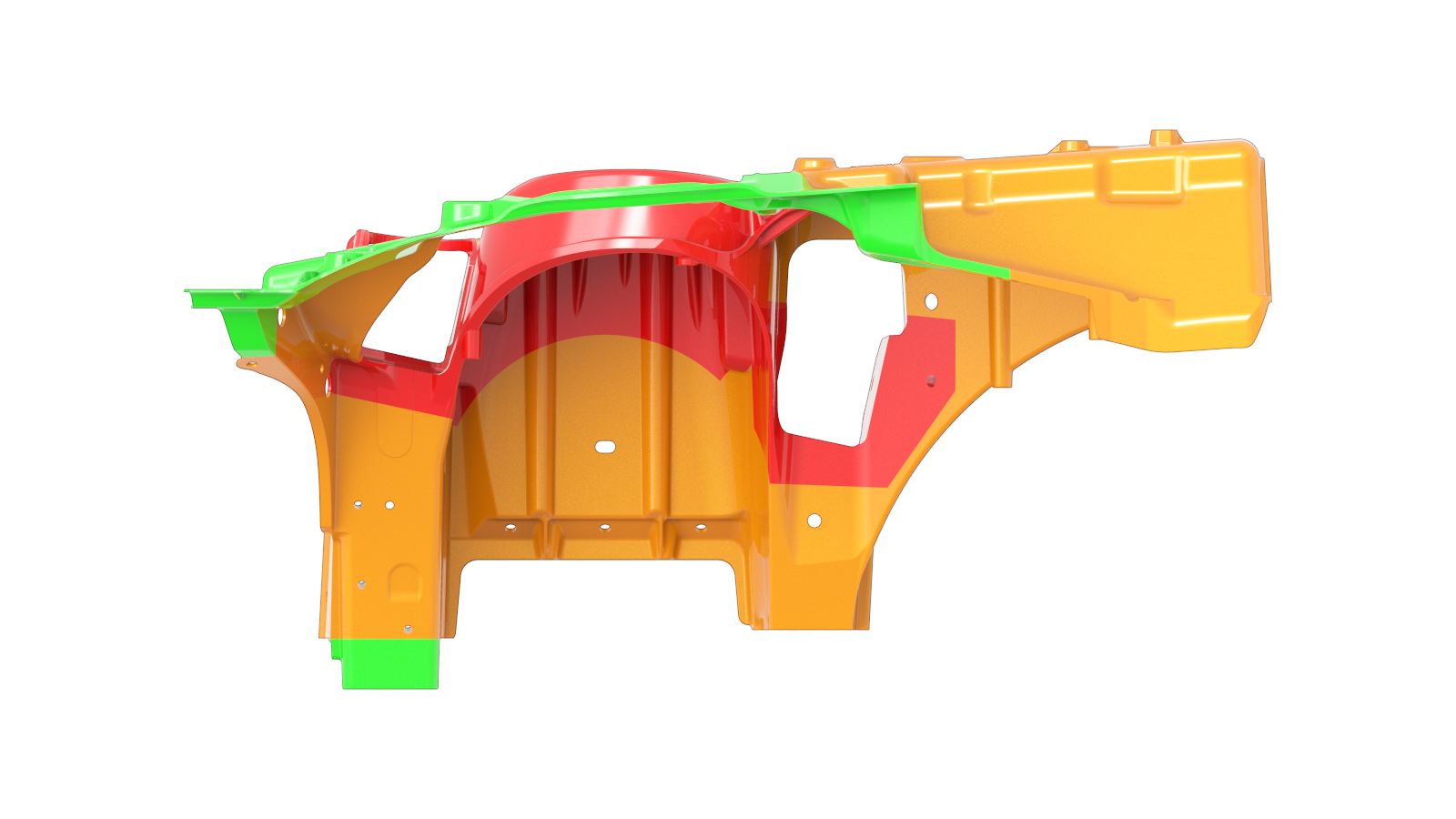

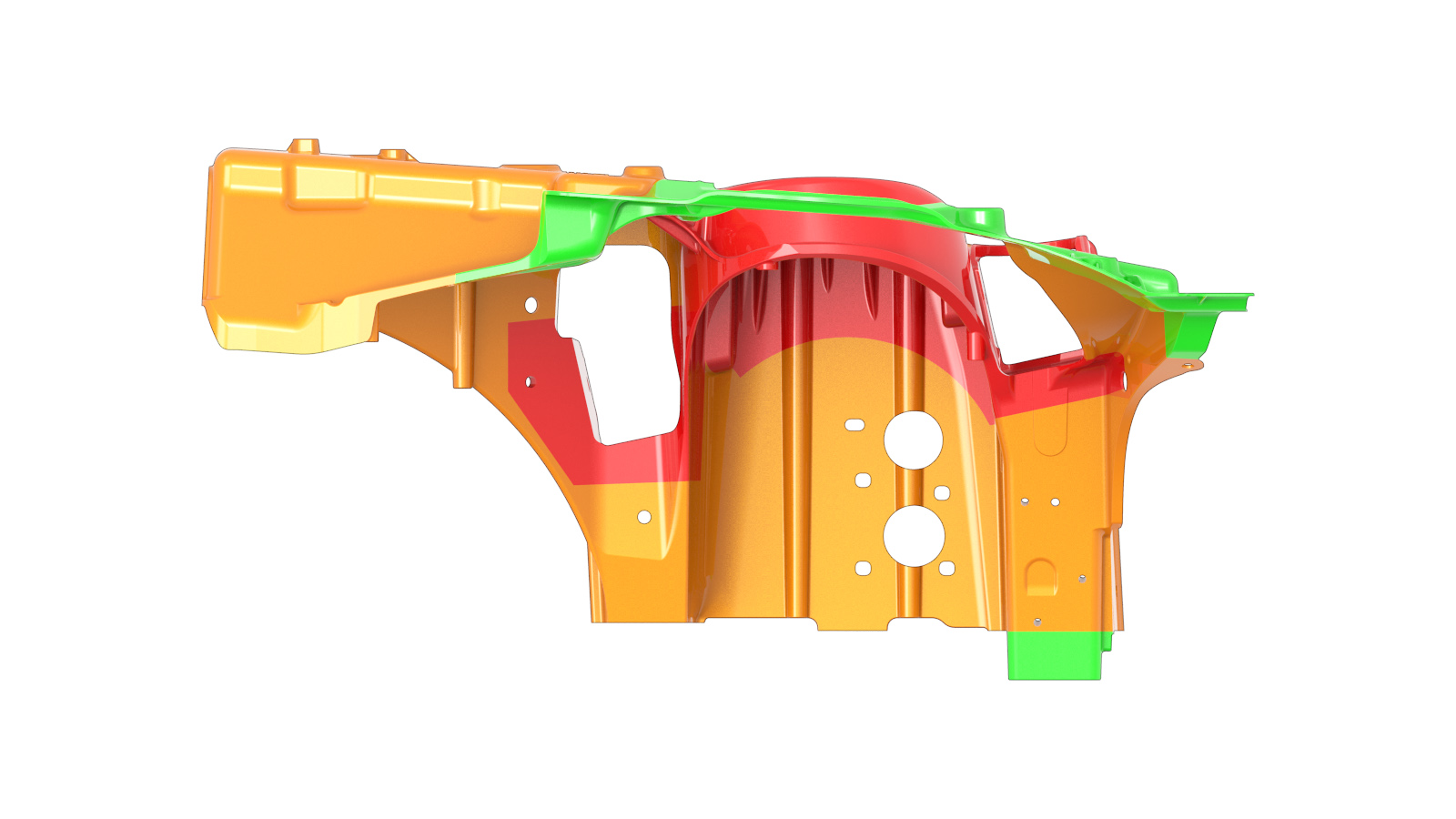

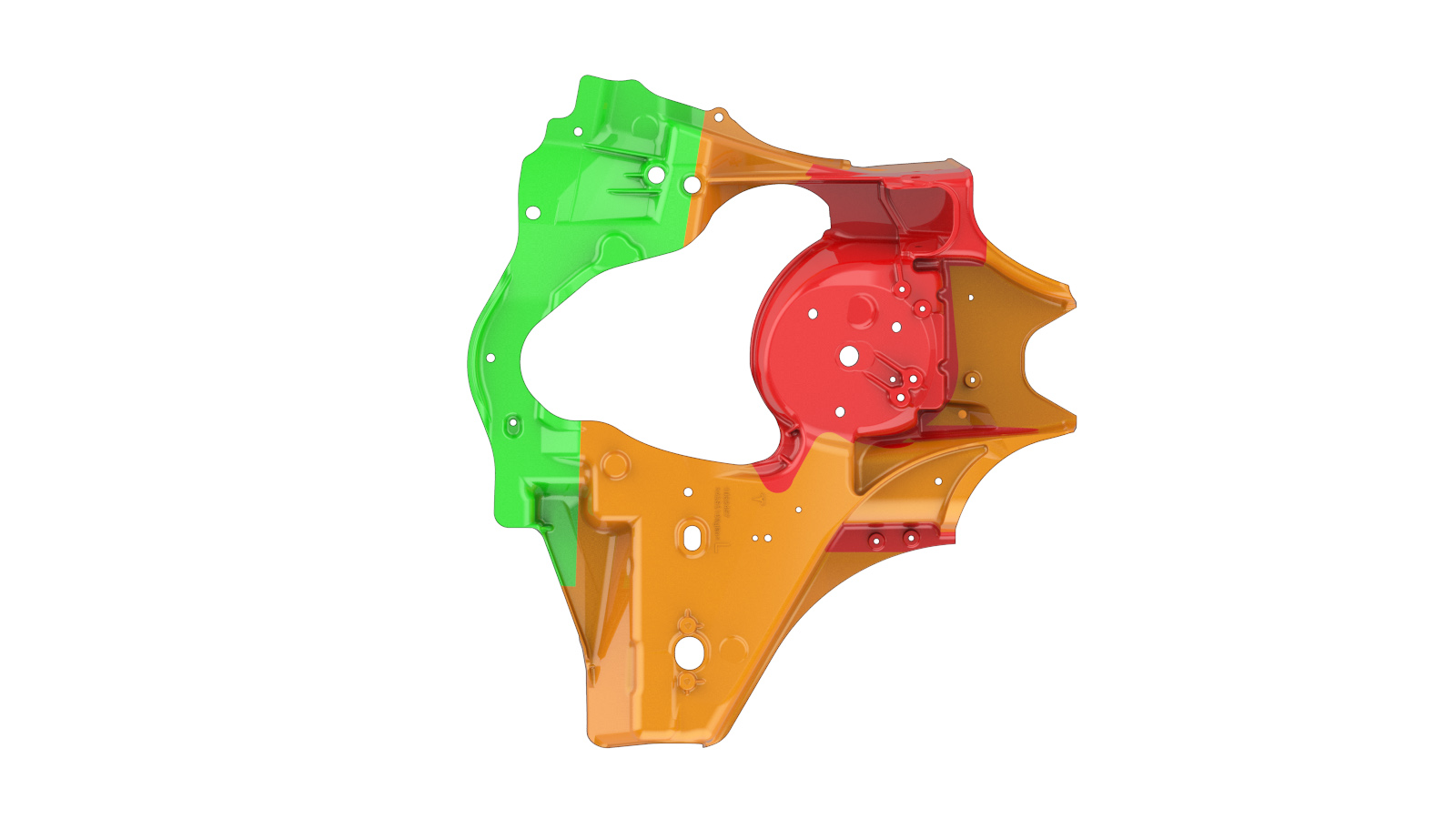

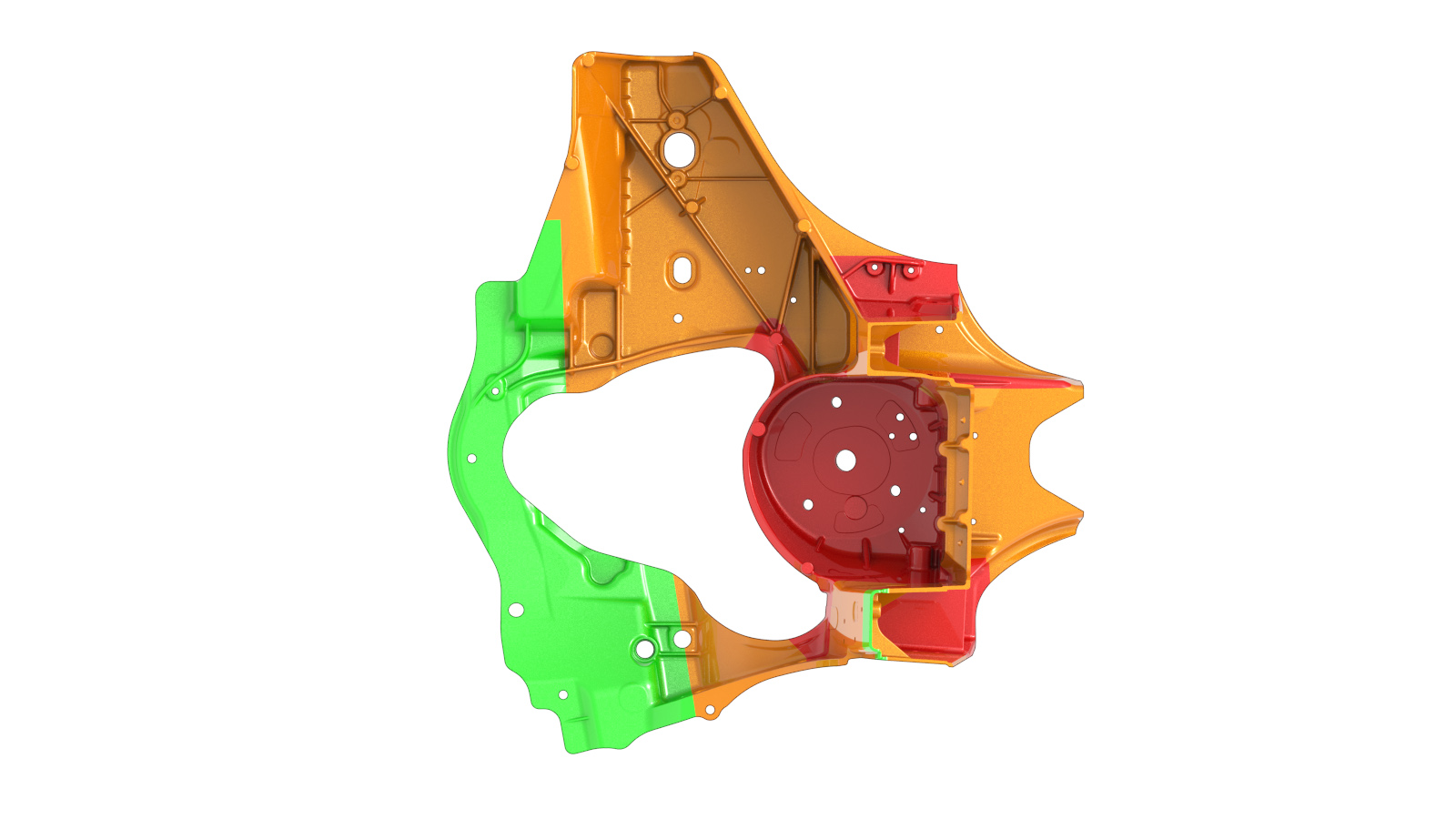

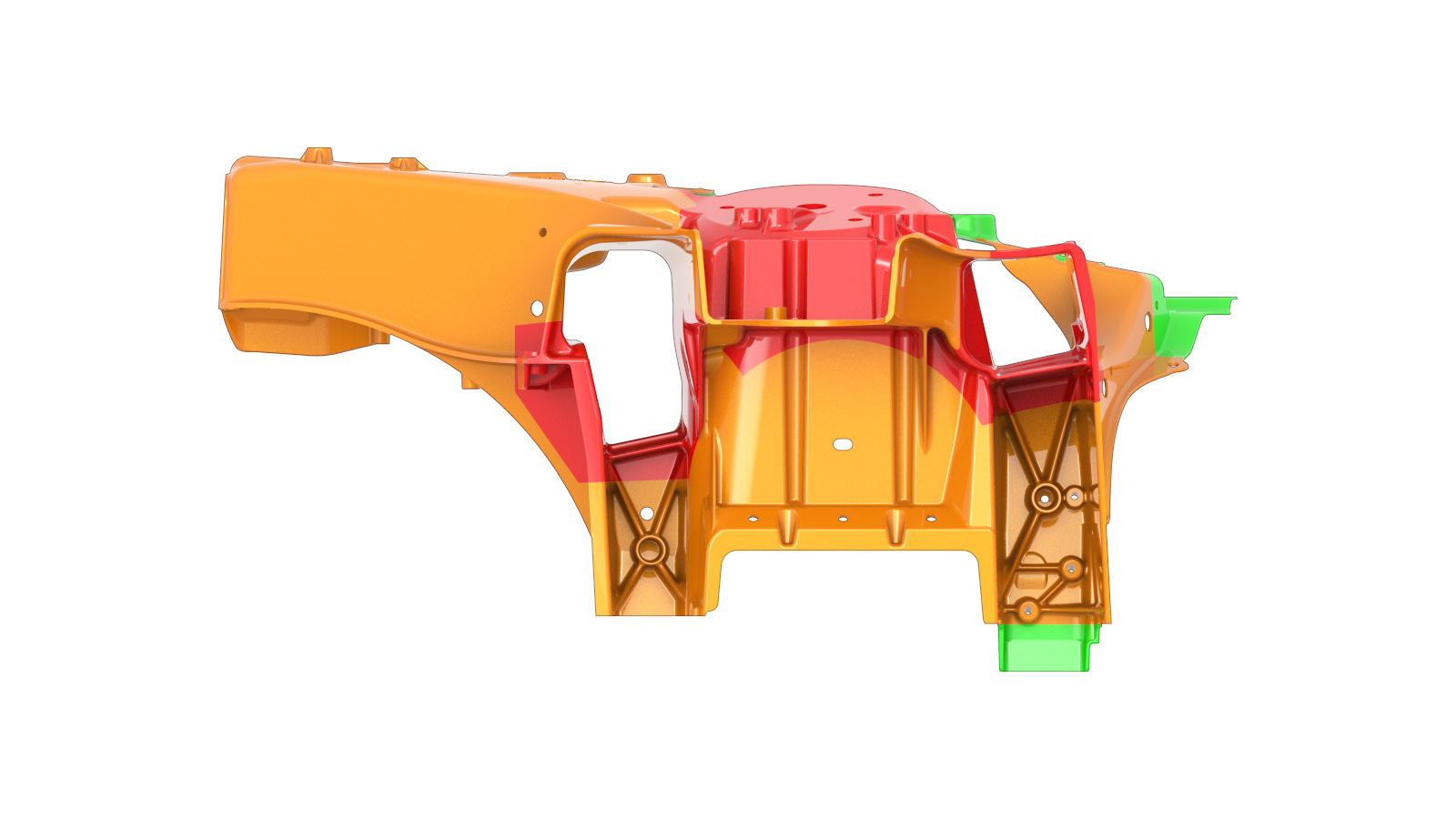

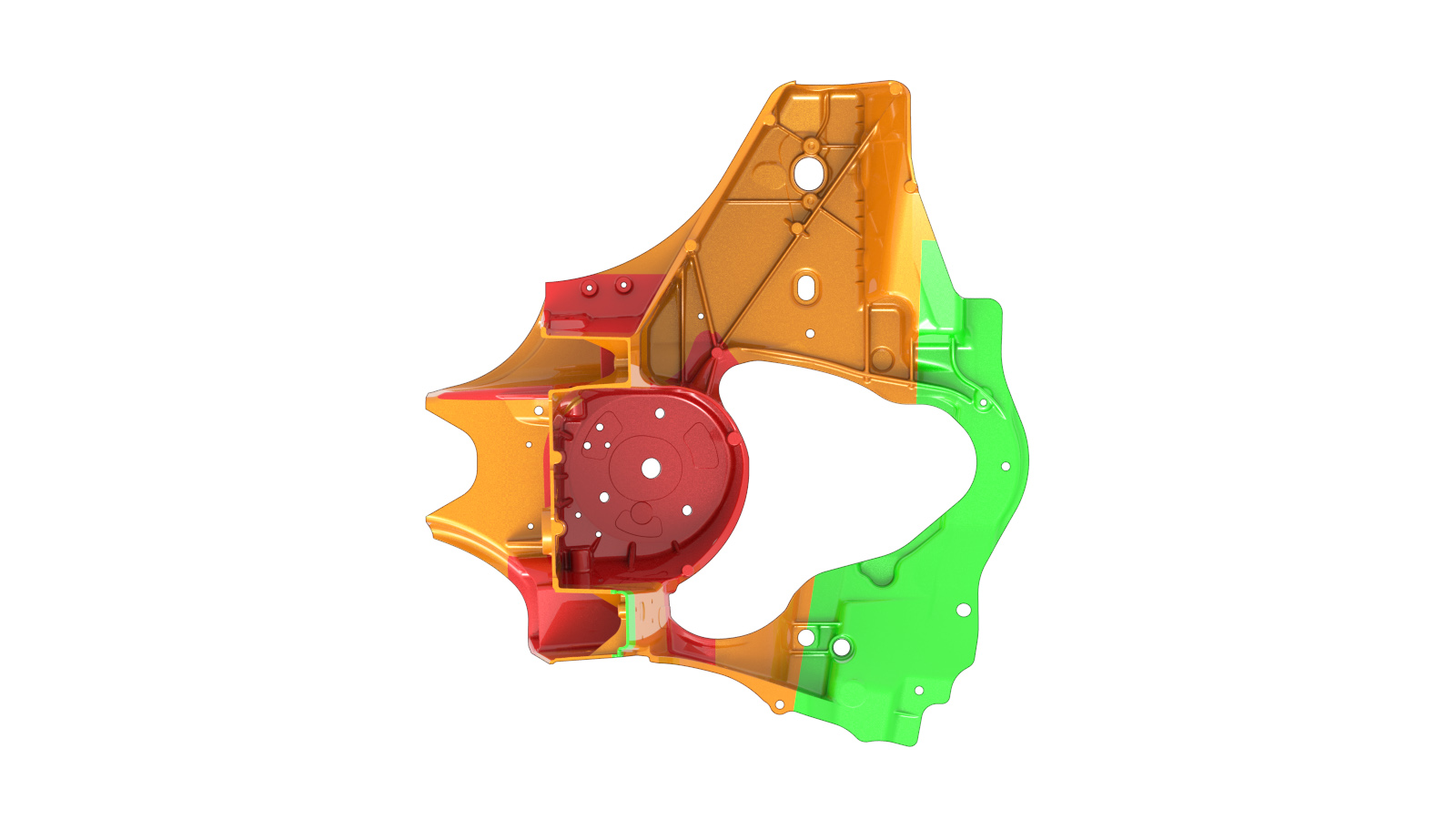

As imagens abaixo mostram diferentes ângulos da torre do amortecedor e contêm as áreas destacadas. Compare a área danificada da torre do amortecedor do veículo com as imagens abaixo e, em seguida, utilize os critérios de reparação que correspondem à cor da área destacada para localizar os critérios a usar para determinar se a área danificada do componente pode ser reparada.

Vista Componente do lado esquerdo Componente do lado direito
Top
Inferior
Interior
Informational PurposesAn informational icon, calling your attention
Nota

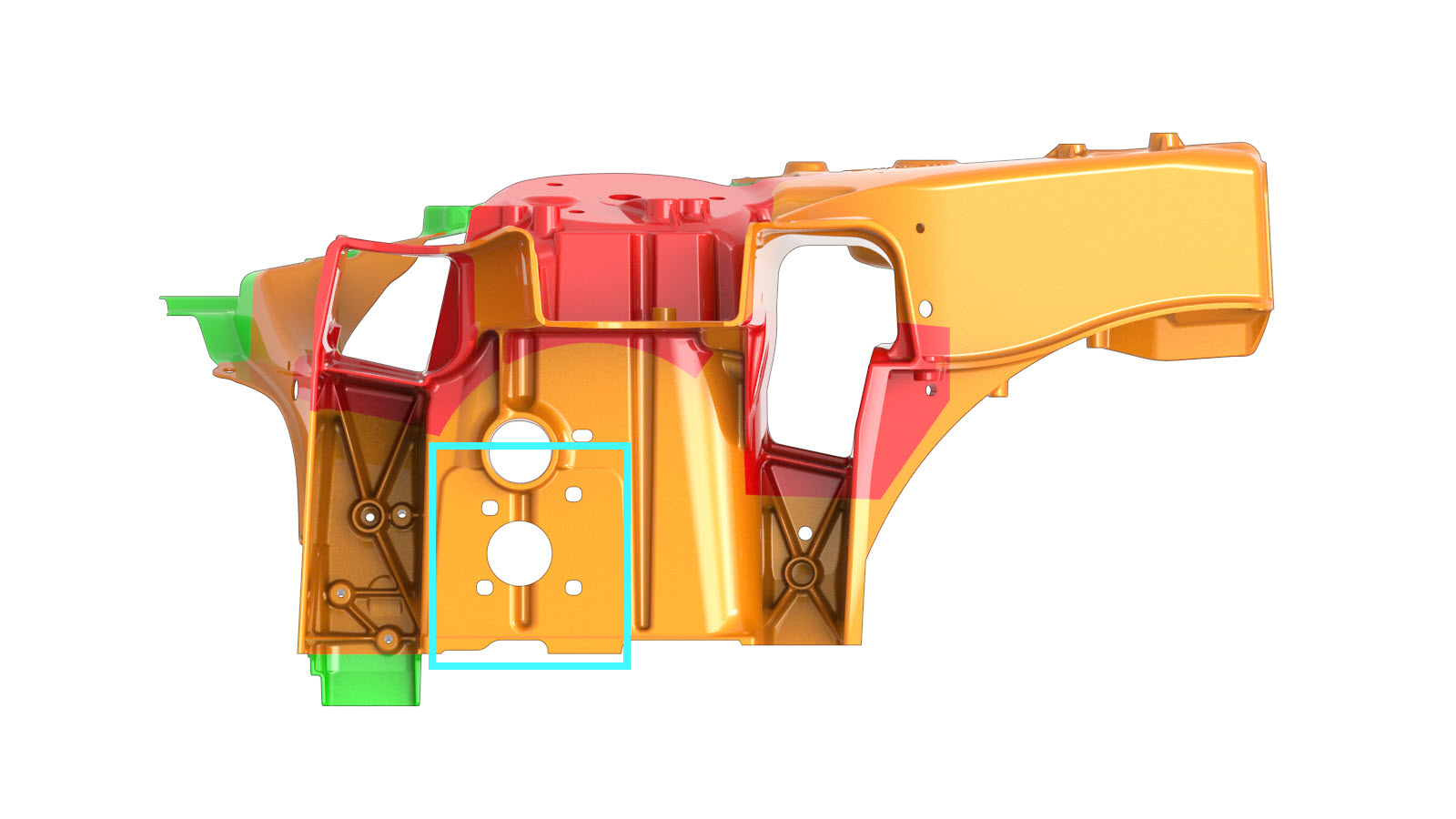

Na área de apoio do motor (indicada a ciano), o apoio do motor não é considerado uma placa de reforço. Se forem reparados danos nesta área, qualquer placa de reforço deve ser instalada no lado exterior da torre do amortecedor. Entre em contacto com a equipa da Tesla dedicada a reparações após uma colisão para assistência.
Exterior
ISO exterior

Com base nas cores usadas nas imagens acima, as reparações permitidas são as seguintes:

Tabela 1. Reparações permitidas
Cor da área Reparações permitidas

Áreas verdes:

Áreas cor de laranja:

  • É permitido soldar uma fissura até 30 mm, mas também é necessário instalar uma placa de reforço (número de peça Tesla 1076938-E0-B). Consulte Instalar uma placa de reforço para obter mais informações.
  • Para danos com um comprimento superior a 30 mm, entre em contacto com a equipa da Tesla dedicada a reparações após uma colisão para obter assistência.
  • As secções dobradas da cinta podem ser endireitadas com métodos a frio.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Não utilize métodos a quente para endireitar secções da cinta.

Áreas vermelhas:

Nenhuma. Se o componente estiver danificado nessas áreas, entre em contacto com a equipa da Tesla dedicada a reparações após uma colisão para assistência.

Instalar uma placa de reforço

As placas de reforço apenas podem ser instaladas por indicação da equipa de apoio para reparação de carroçarias da Tesla, ou conforme especificado nas tabelas de reparações permitidas (acima). As placas de reforço são instaladas da seguinte forma:
Informational PurposesAn informational icon, calling your attention
Nota
As placas de reforço não são instaladas por meio de soldadura. As placas de reforço apenas são instaladas com adesivo estrutural.
  1. Utilizando métodos a frio, endireite a área onde a placa de reforço será instalada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Não utilize métodos a quente para endireitar secções da cinta.
  2. Corte uma secção da placa de reforço até ao comprimento pretendido.
    Informational PurposesAn informational icon, calling your attention
    Nota
    As placas de reforço são colocadas em ambos os lados das cintas fissuradas ou endireitadas. Certifique-se de que cada placa de reforço cobre o máximo de área de superfície em redor da área de reparação.
  3. Apare e retifique a placa de reforço, conforme necessário, para encaixar perfeitamente sobre a área a reforçar e permita a colocação de painéis adjacentes.
  4. Remova quaisquer contaminantes das superfícies de contacto da área de reparação e da placa de reforço limpando-os com álcool isopropílico (IPA) antes de aplicar adesivo estrutural.
  5. Aplique adesivo estrutural.
  6. Instale as placas de reforço no devido lugar e fixe-as.
  7. Limpe o excesso de adesivo estrutural.
