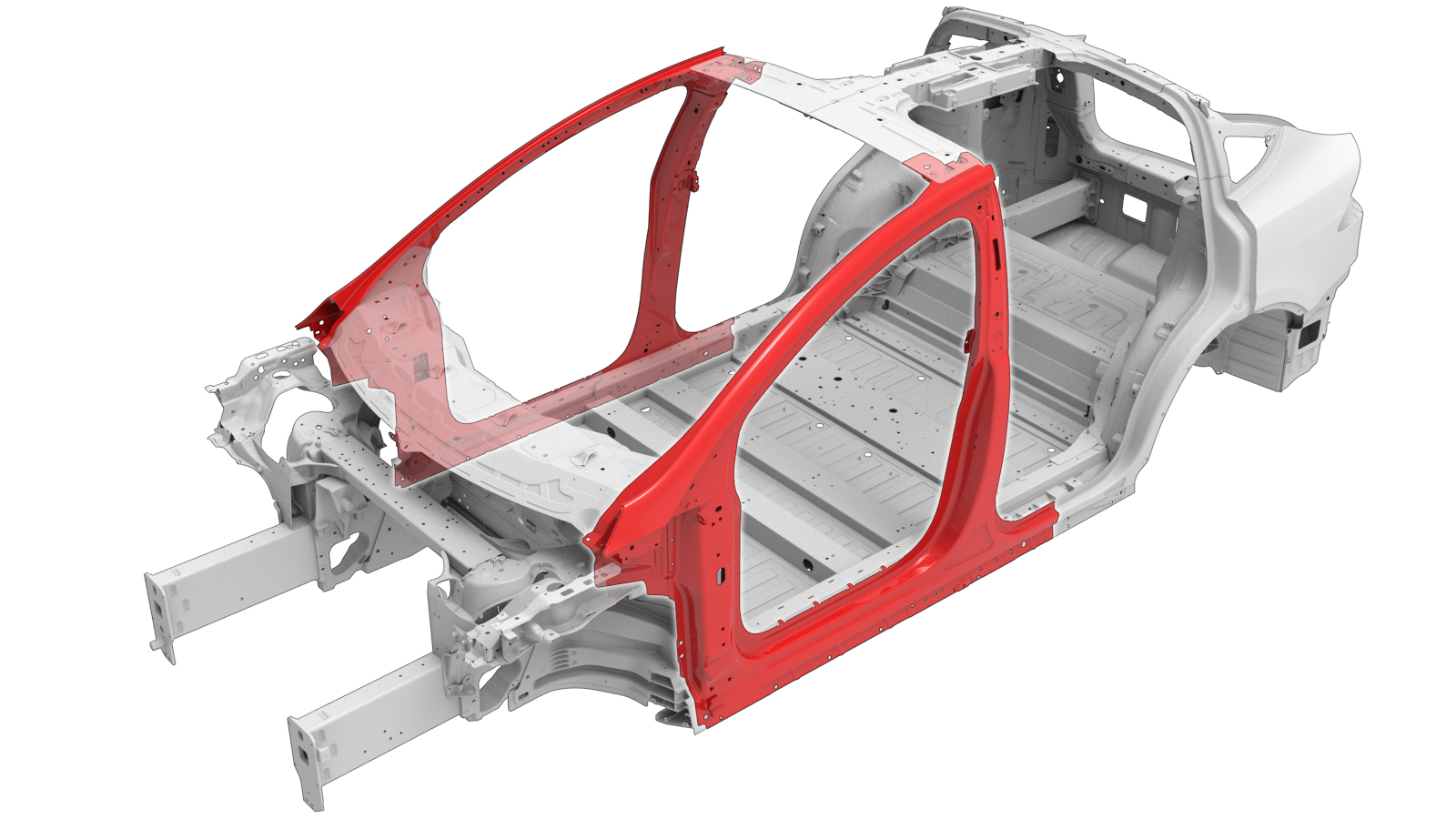

Conjunto completo da parte lateral da carroçaria
Código de correção:
10100126302
10100126402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | CONJUNTO – PARTE LATERAL DA CARROÇARIA COMPLETA (parte lateral da carroçaria completa) | |
| 9 | Rebite embutido, 4,8 mm, curto | |
| 10 | Rebite estrutural, 6,5 mm, médio | |
| 2 | Rebite oco S28 | |
| 10 | Rebite oco S38 | |
| 6 | Rebite oco S48 | |
| 4 | Rebite oco S58 | |
| 1 | SPR, 5x4,5 | |
| 13 | SPR, 5x5 | |
| 16 | SPR, 5x6.5 | |
| 7 | SPR, 5x7 | |
| 2 | SPR, 5x8 | |
| 9 | Parafuso, cabeça sextavada M8-1.25x20 | Número de peça Tesla 1007580-00-A. |
| 6 | Parafuso, cabeça sextavada , M6-1.00x18 | Número de peça Tesla 1006529-00-A. |
| 2 | Parafuso, cabeça sextavada , M10x80 | Número de peça Tesla 1053943-00-A. |
| 1 | Parafuso, cabeça Torx , M8x20 | Número de peça Tesla 1014747-00-B. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Reforço do pilar B.
-

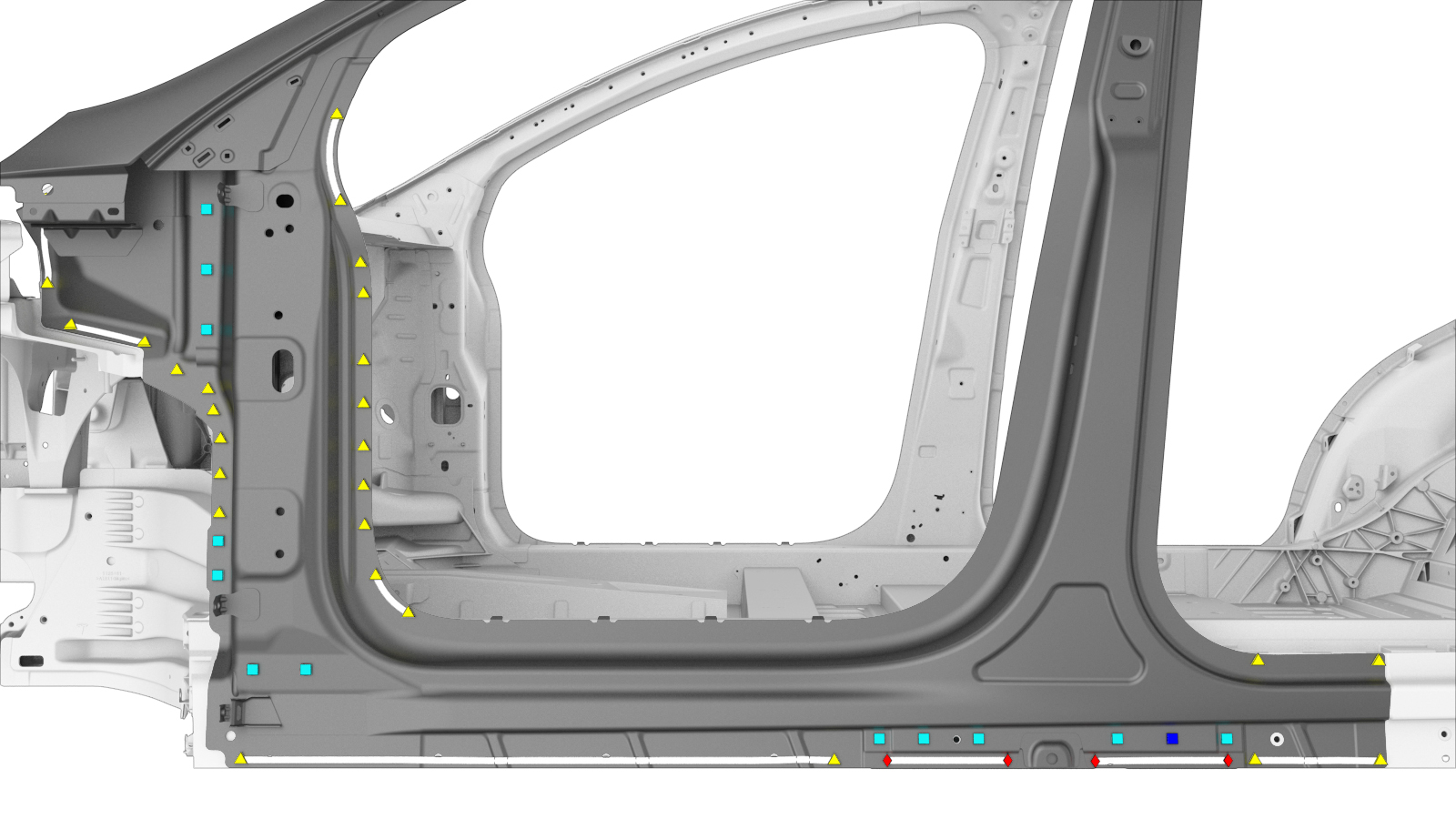

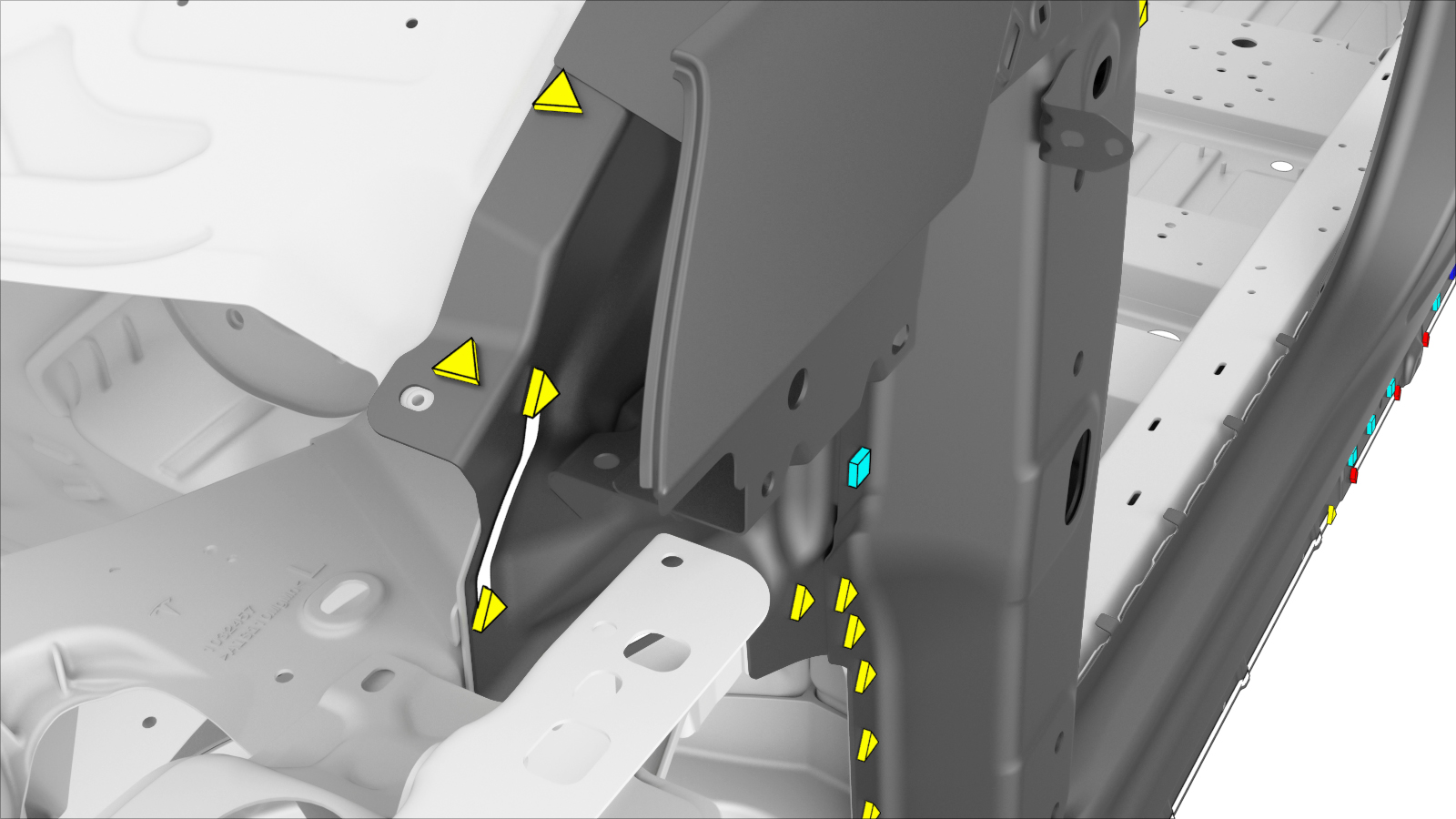

Remova o componente original.
ou soldaduras por pontos de fábrica
ou SPR de fábrica
-

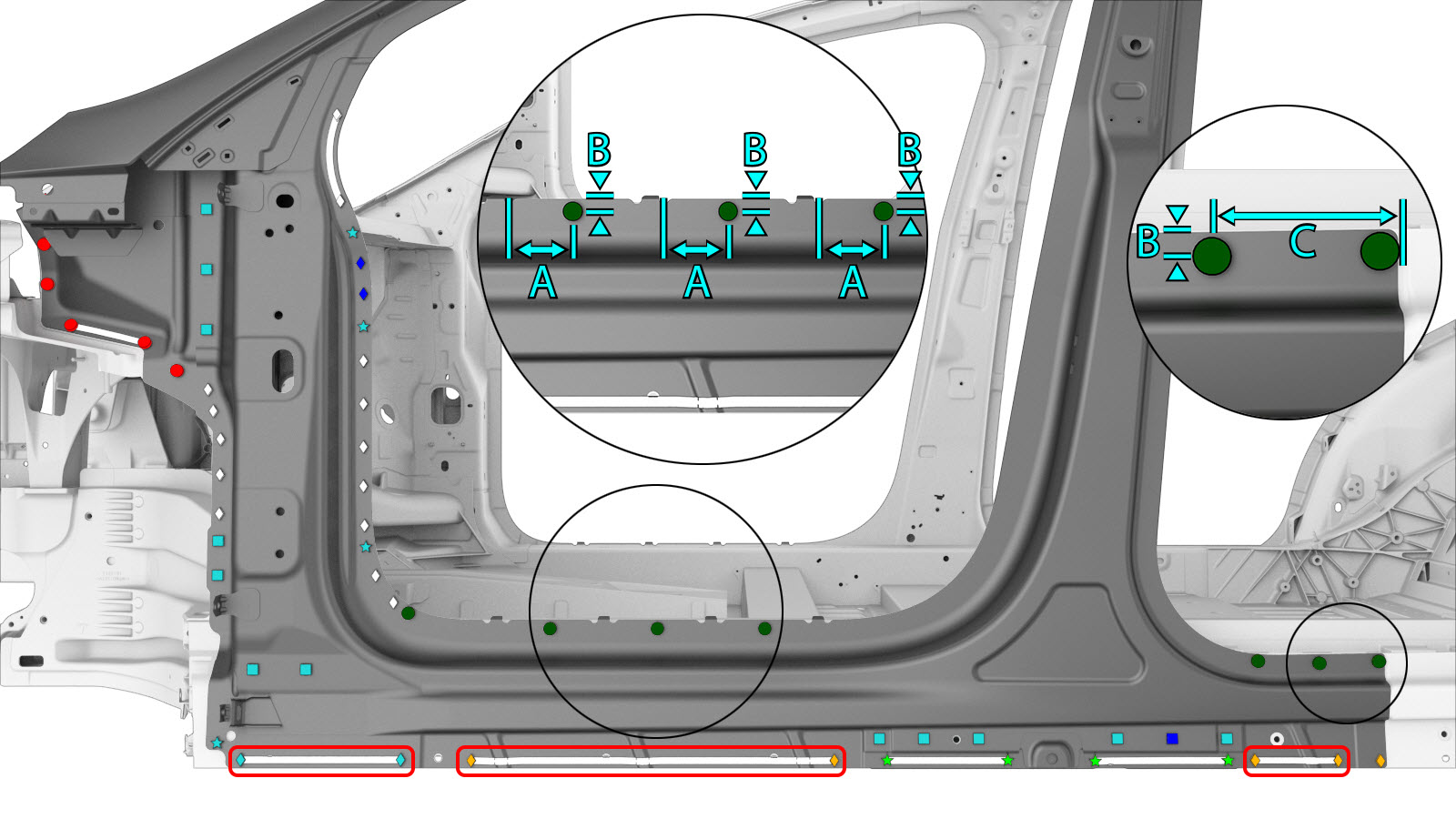

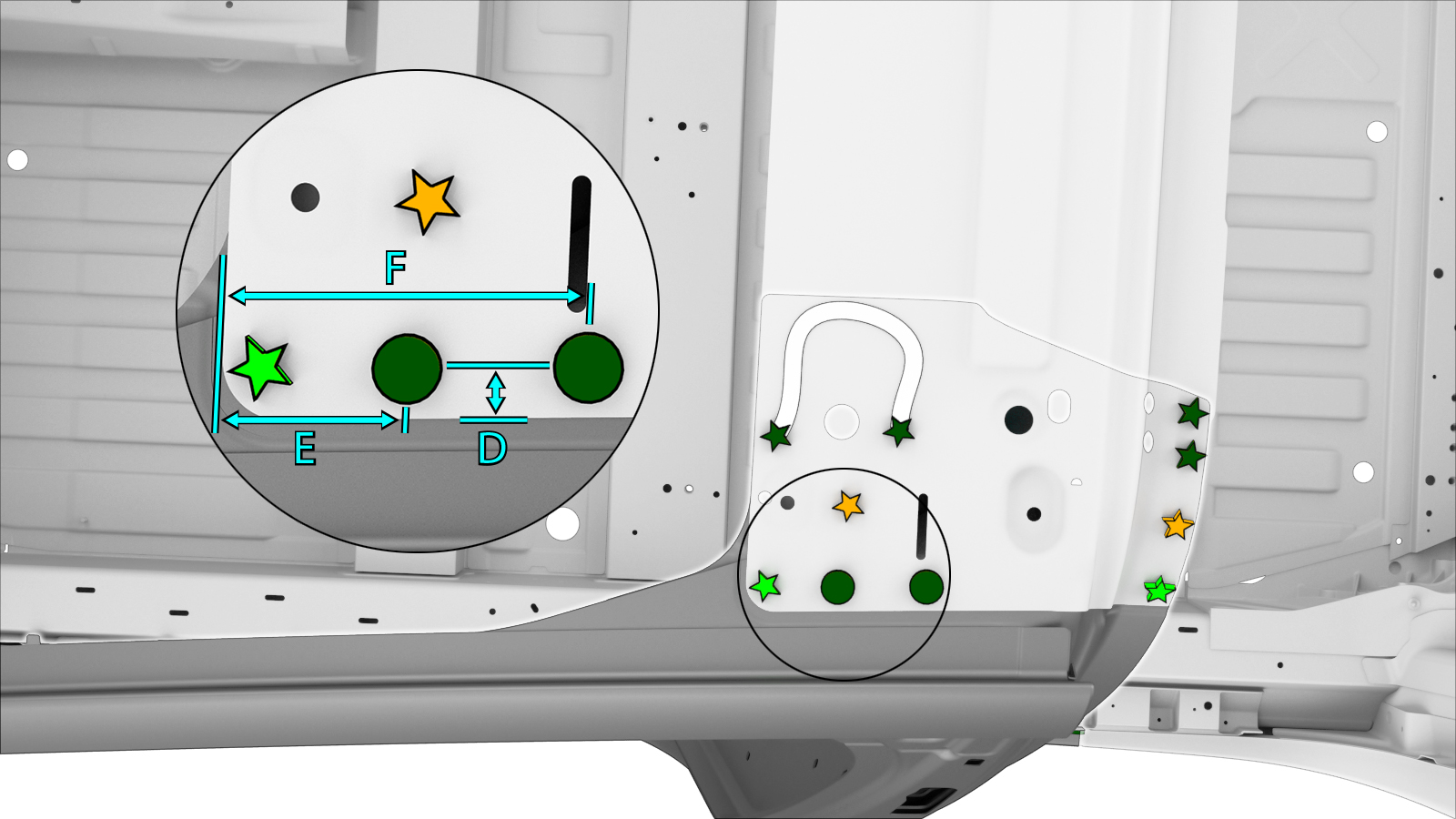

Prepare a instalação.
ou rebites embutidos, 4,8 mm, curtos
- A = 70 mm.
- B = 12 mm.
- C = 90 mm.
- D = 14 mm.
- E = 51 mm.
- F = 100 mm.

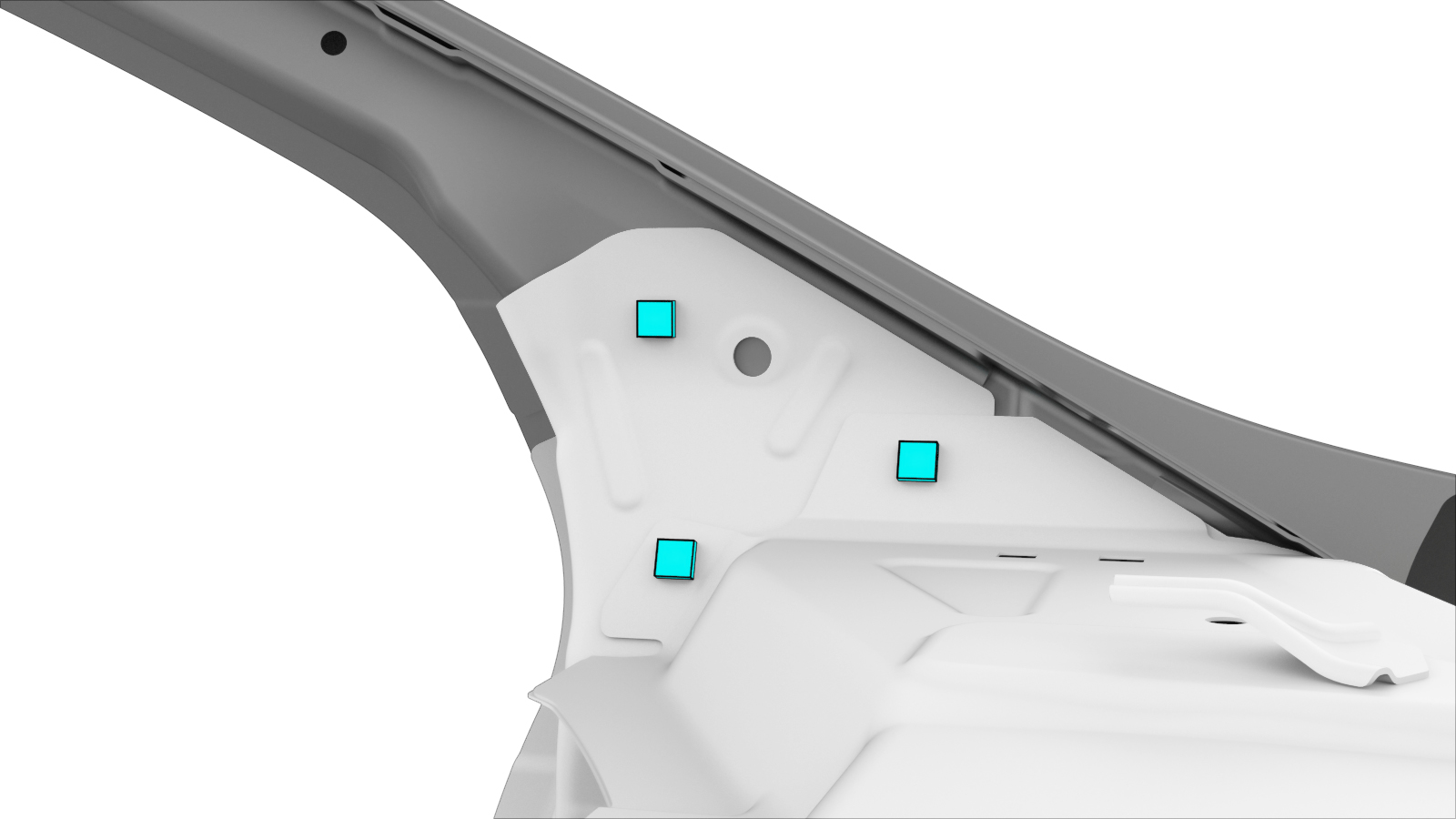

ou rebites estruturais, 6,5 mm, médios

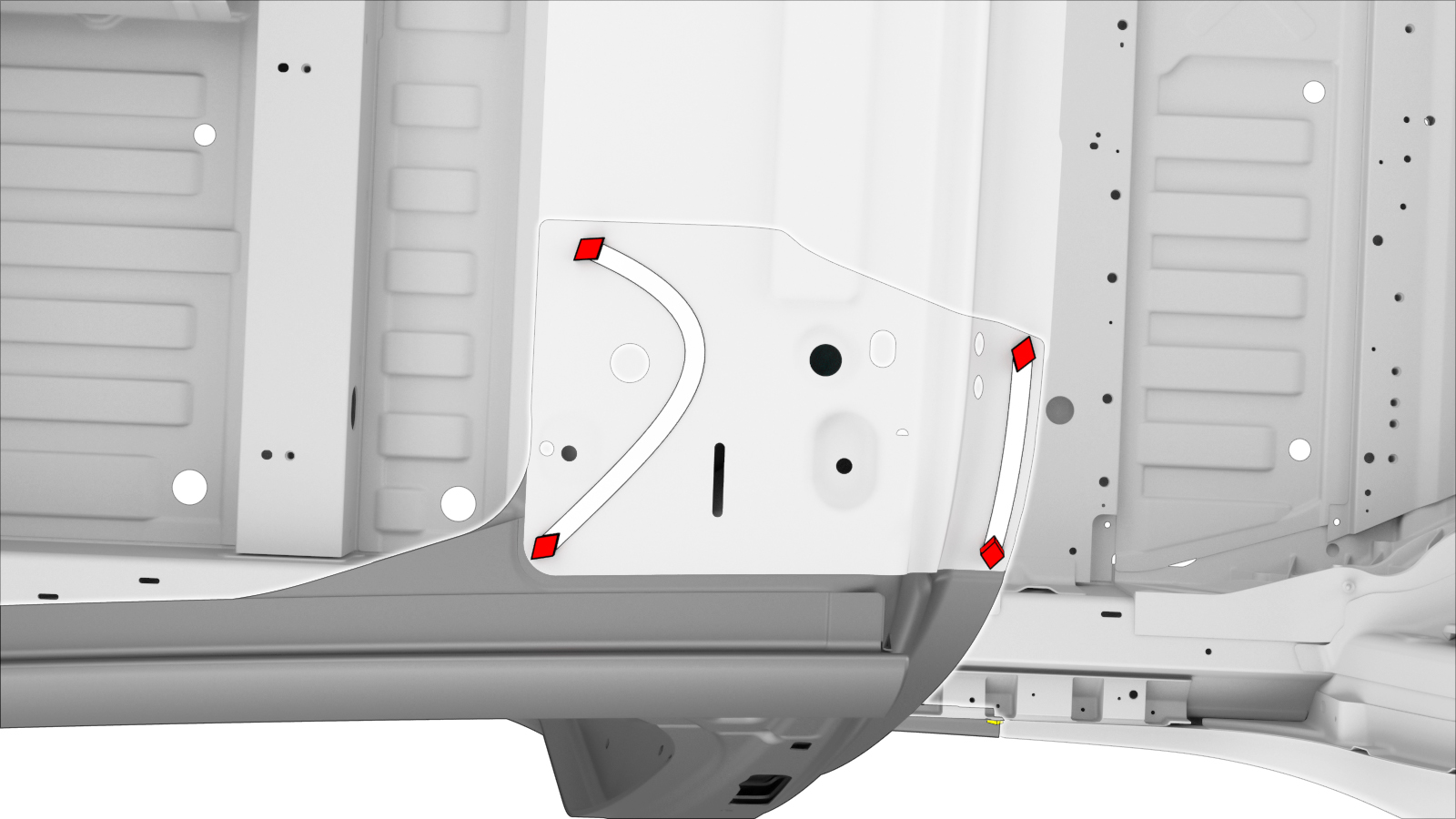

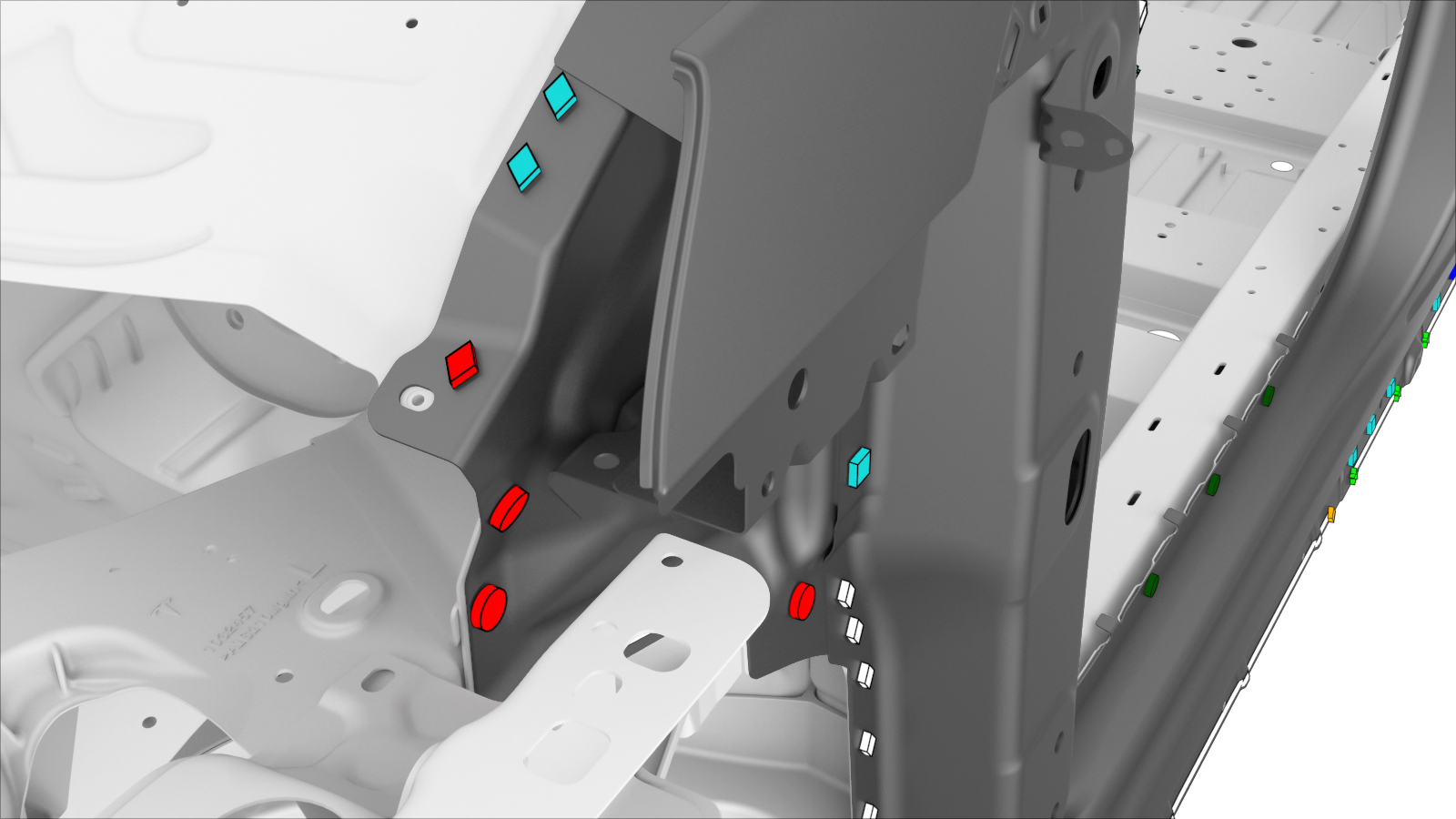

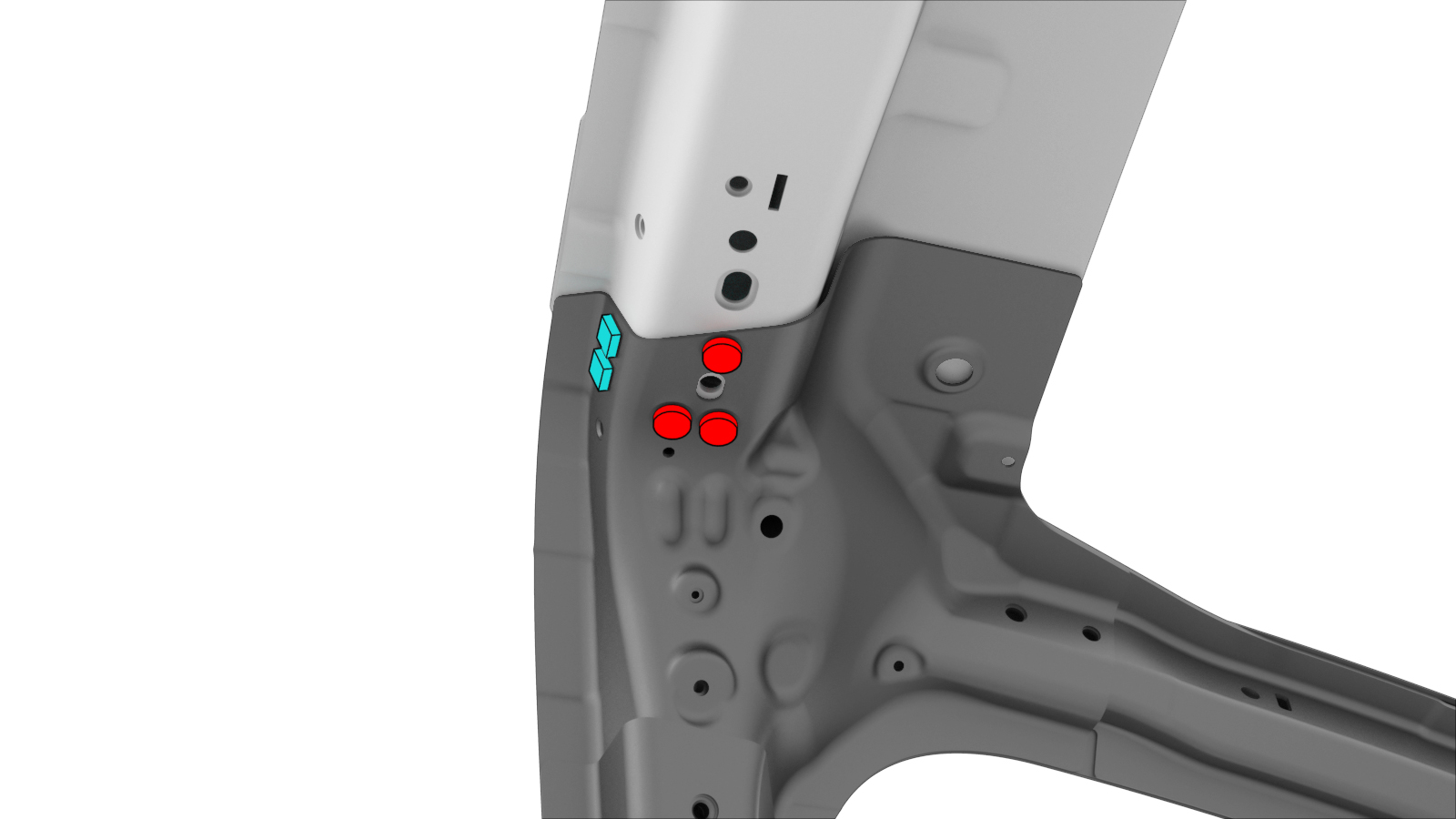

ou SPRs, 5x4,5NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.ou SPRs, 5x5NotaInstale os 5x5 SPR assinalados a vermelho utilizando a matriz de SPR da Tesla KA 075 2113. Instale os 5x5 SPR não assinalados a vermelho utilizando a matriz de SPR da Tesla SM 085 0125.ou SPRs, 5x6.5NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.ou SPRs, 5x7NotaInstale os 5x7 SPR assinalados a vermelho utilizando a matriz de SPR da Tesla KA 075 2113. Instale os 5x7 SPR não assinalados a vermelho utilizando a matriz de SPR da Tesla SM 085 0125.ou SPRs, 5x8
NotaÉ necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125. -

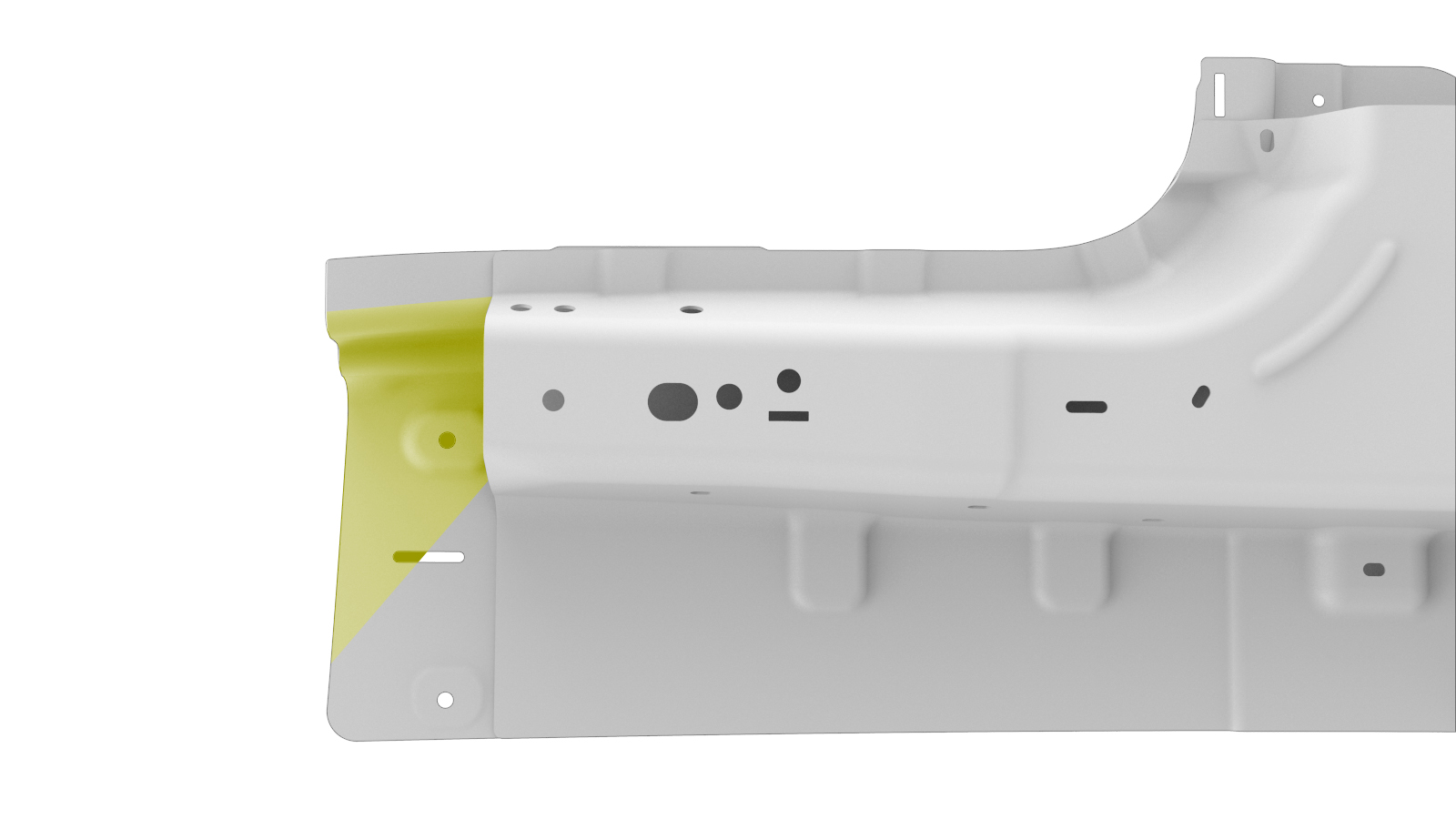

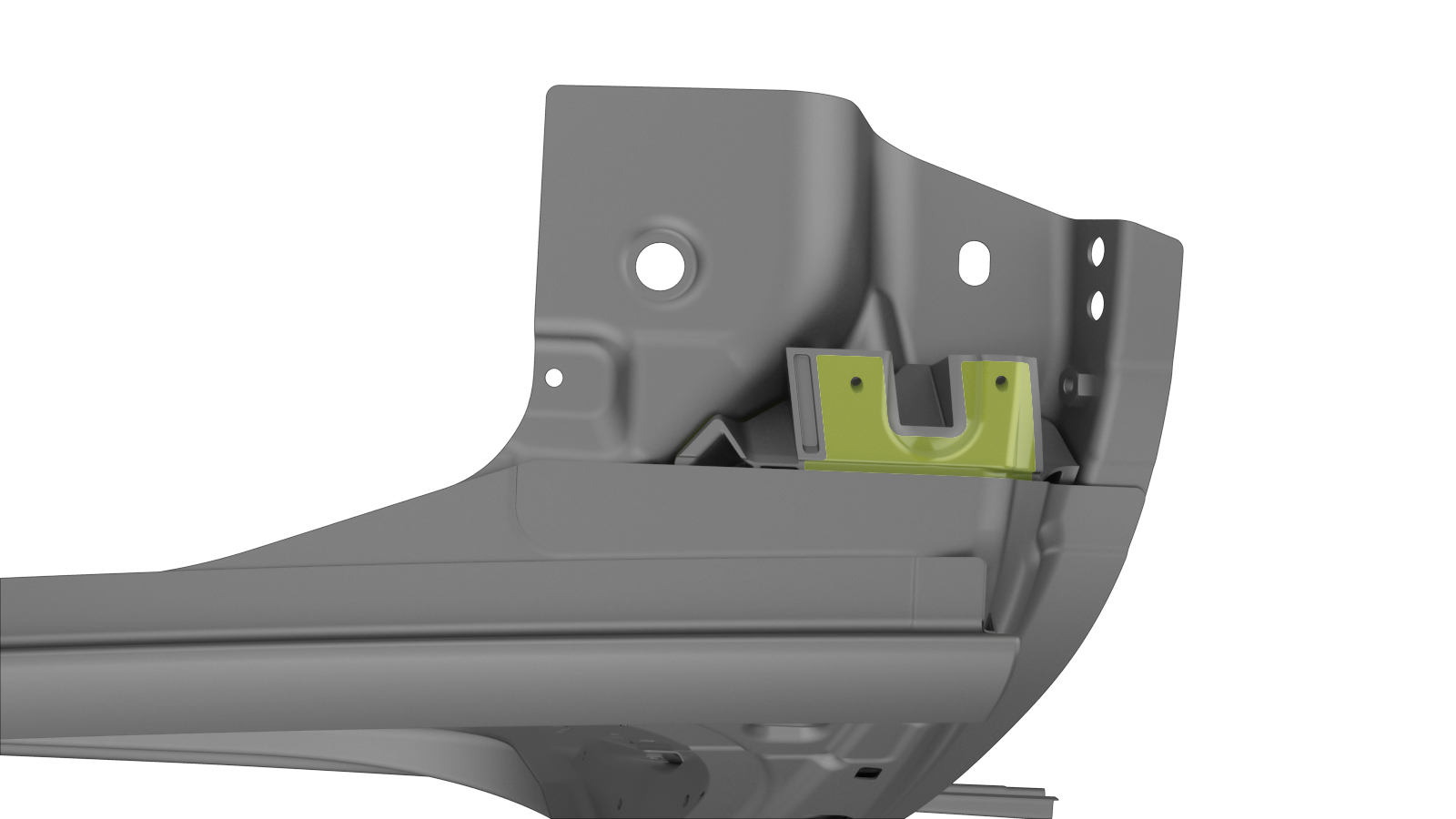

Aplique espuma estrutural à área do pilar B superior, no novo conjunto completo da parte lateral da carroçaria e no veículo, nas áreas destacadas a amarelo.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

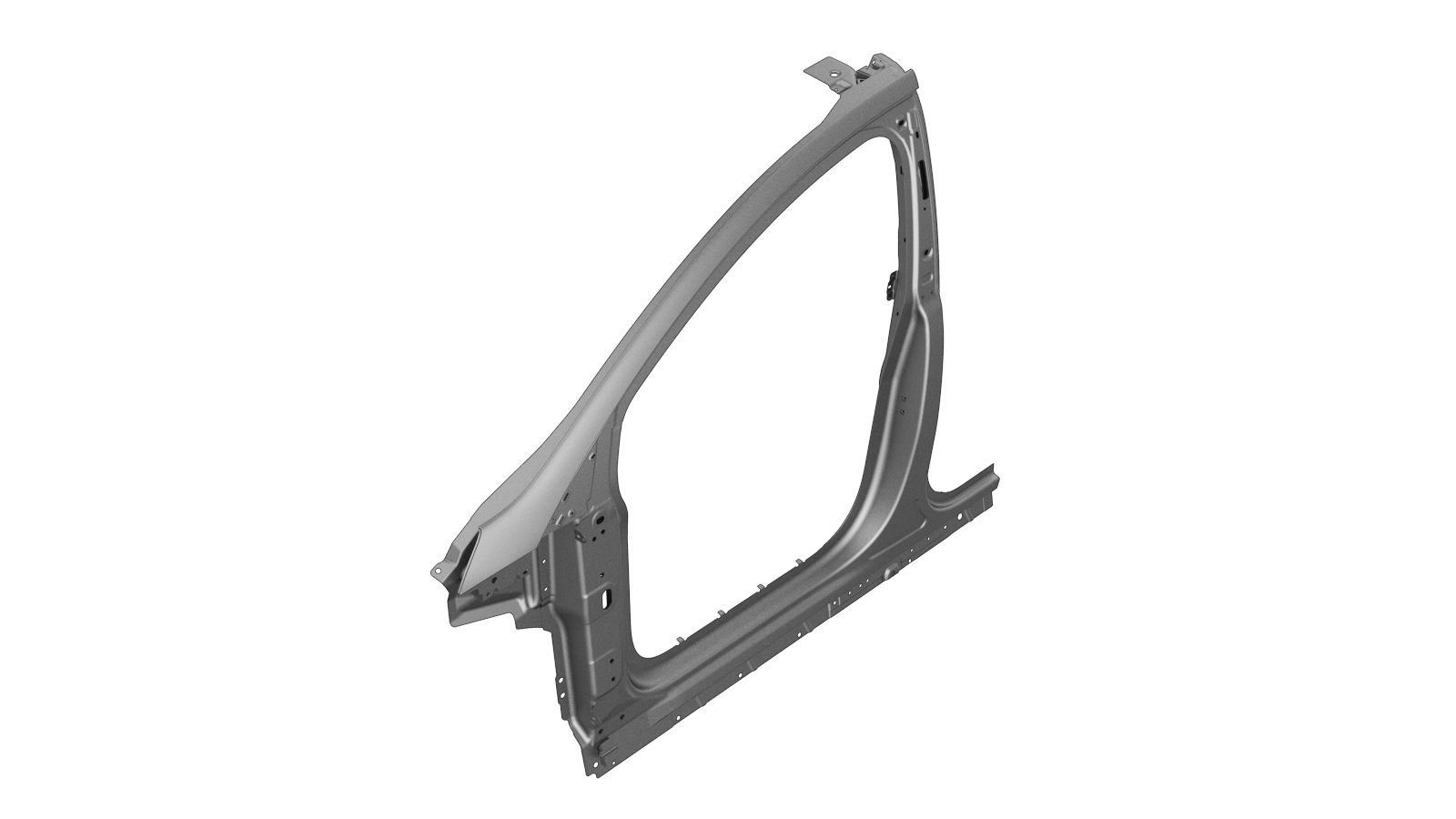

Instale o novo componente ou componentes.

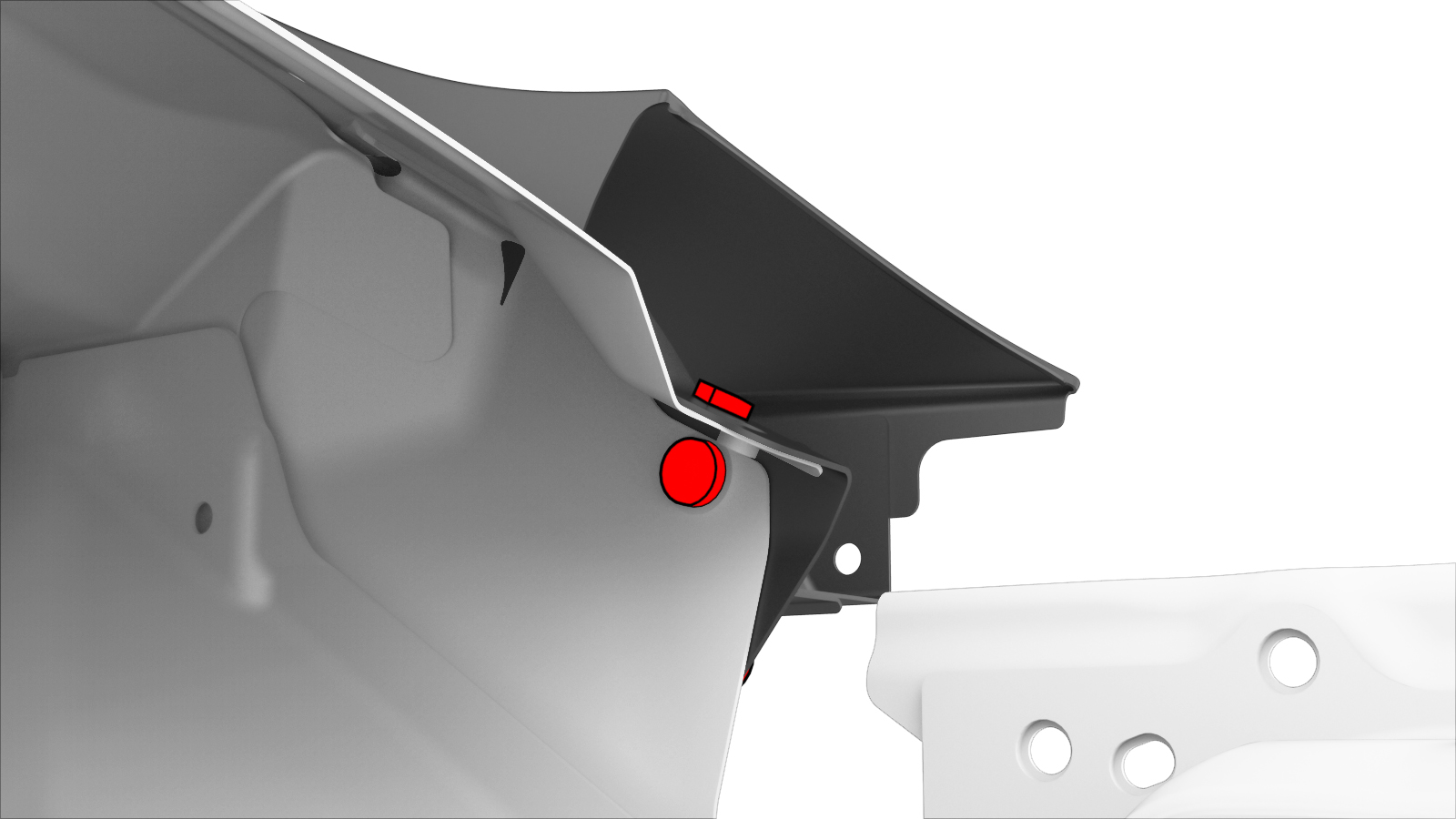

Aperte os parafusos da seguinte forma:
- Parafusos de cabeça sextavada M8-1,25x20 que fixam o reforço do pilar B ao travessão superior, número de peça Tesla 1007580-00-A: 25 Nm.
- Parafusos de cabeça sextavada M8-1,25x20 que fixam a parte lateral exterior da carroçaria ao reforço articulado, número de peça Tesla 1007580-00-A: 50 Nm.
- Parafusos de cabeça sextavada M6-1,00x18, número de peça Tesla 1006529-00-A: 10 Nm.
- Parafusos de cabeça sextavada M10x80, número de peça Tesla 1053943-00-A: 25 Nm.
- Parafusos de cabeça Torx M8x20, número de peça Tesla 1014747-00-B: 25 Nm.
-
Instale o item Reforço do pilar B.
- Realize quaisquer operações pós-reparação necessárias.
