Reforço do pilar C

Código de correção: 10100128902 10100129002 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	REAR QUARTER OUTER COMPLETE (parte exterior de quarto) Nota Apenas para veículos não construídos para a China.
1	MONTAGEM – PORTA DE CARREGAMENTO GB, PARTE EXTERIOR DE QUARTO TRASEIRO COMPLETA (parte exterior de quarto) Nota Apenas para veículos construídos para a China.
4	Rebite de cabeça redonda estrutural, 6,5 mm
5	Rebite oco S18

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

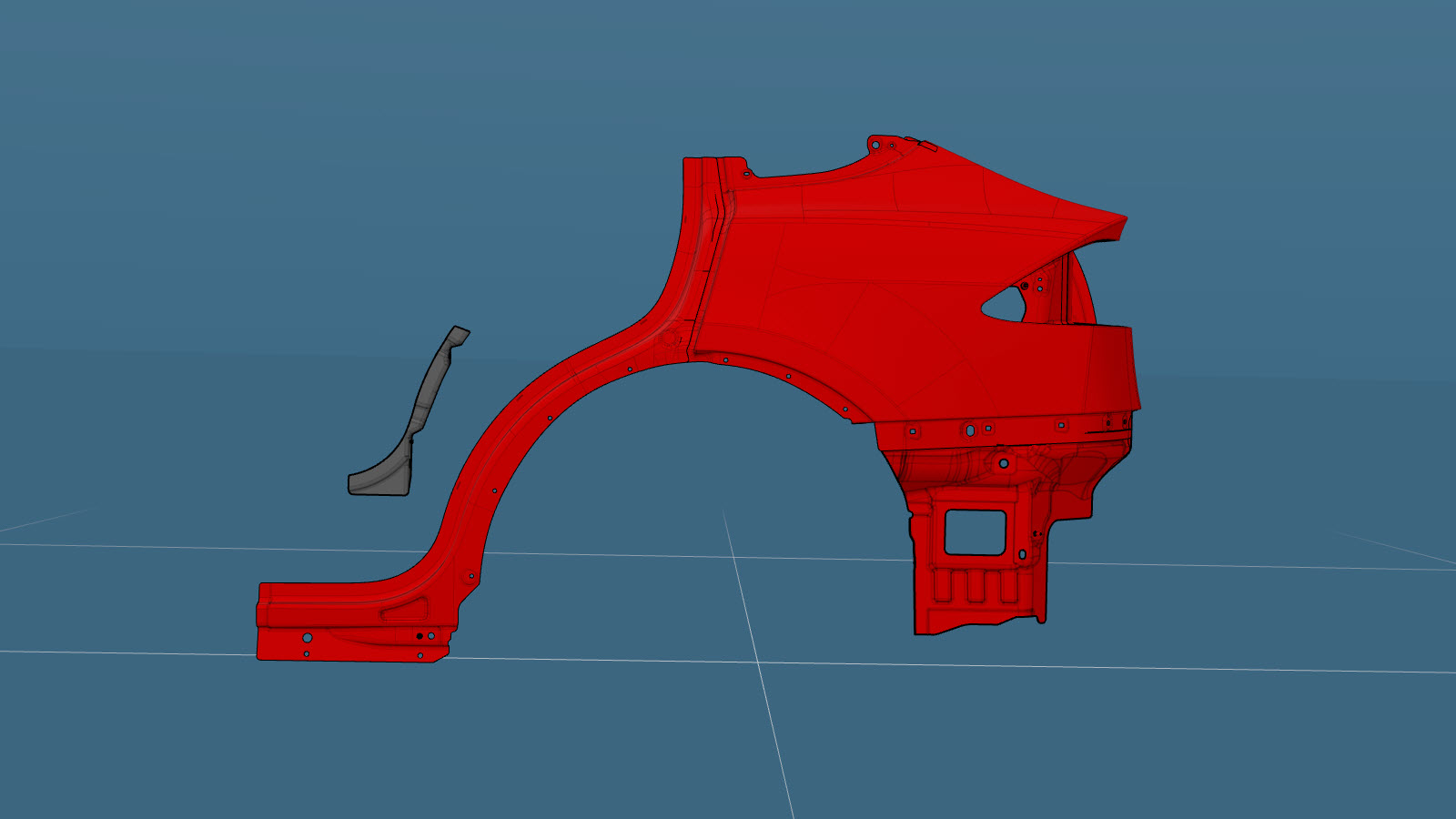

Retire o reforço do pilar C (apresentado a cinzento) da peça de manutenção da parte exterior de quarto traseiro (apresentada a vermelho).
Remova o componente original.
ou soldaduras por pontos de fábrica
ou soldadura por laser de fábrica
Prepare a instalação.

Nota

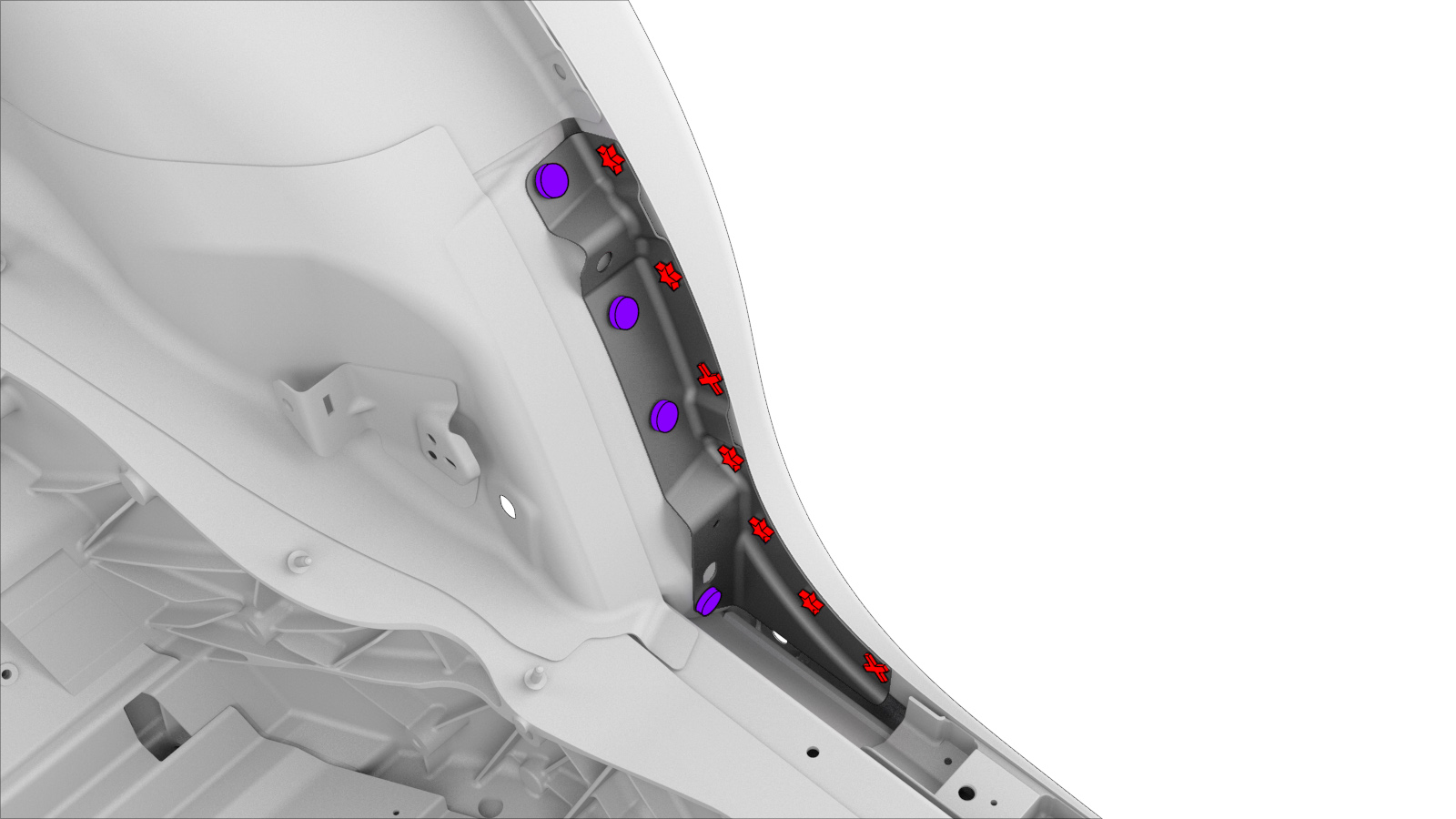

Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites de cabeça redonda estruturais, 6,5 mm

ou rebites ocos, S18
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Realize quaisquer operações pós-reparação necessárias.
