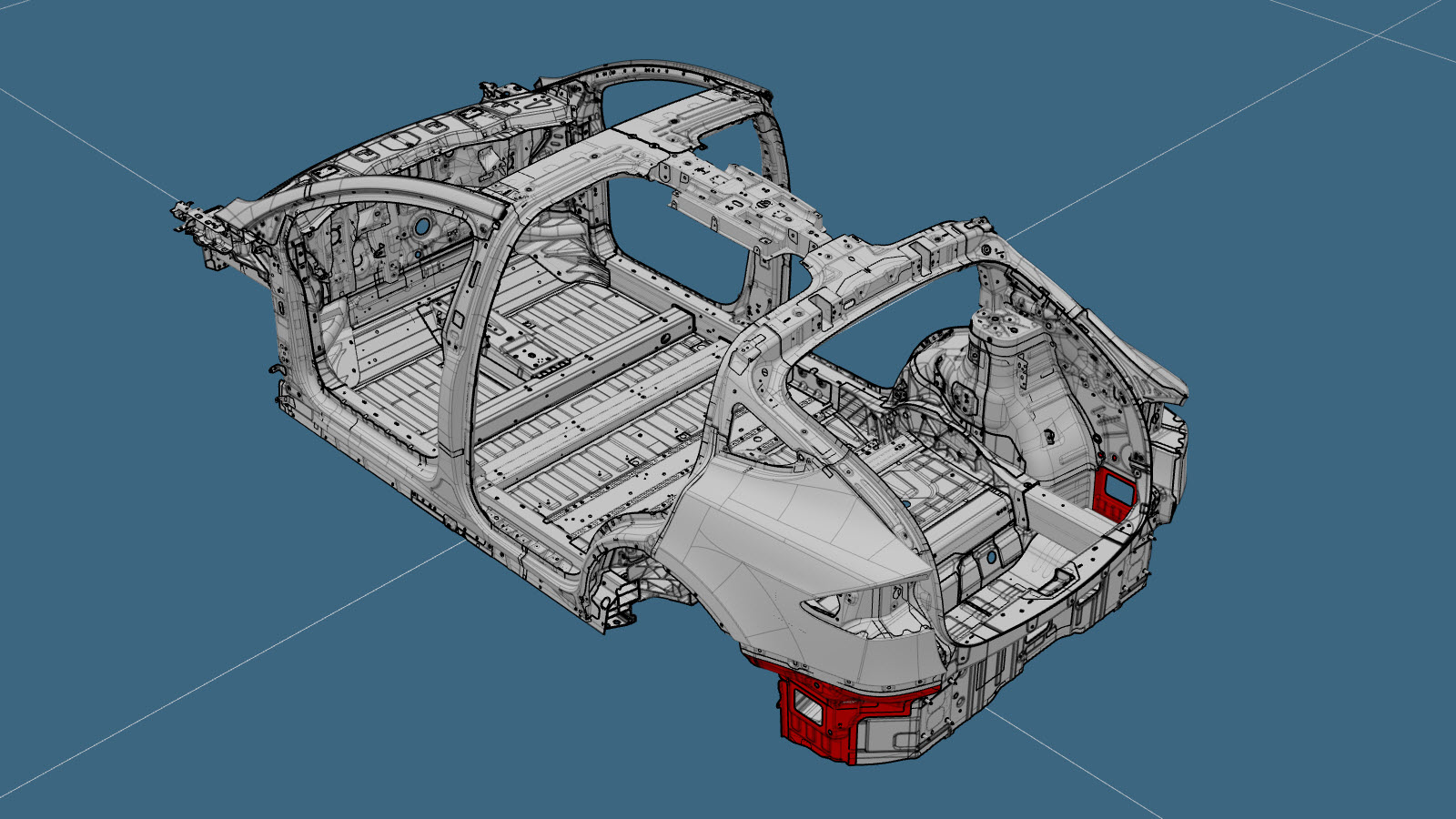

Parte inferior exterior de quarto

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

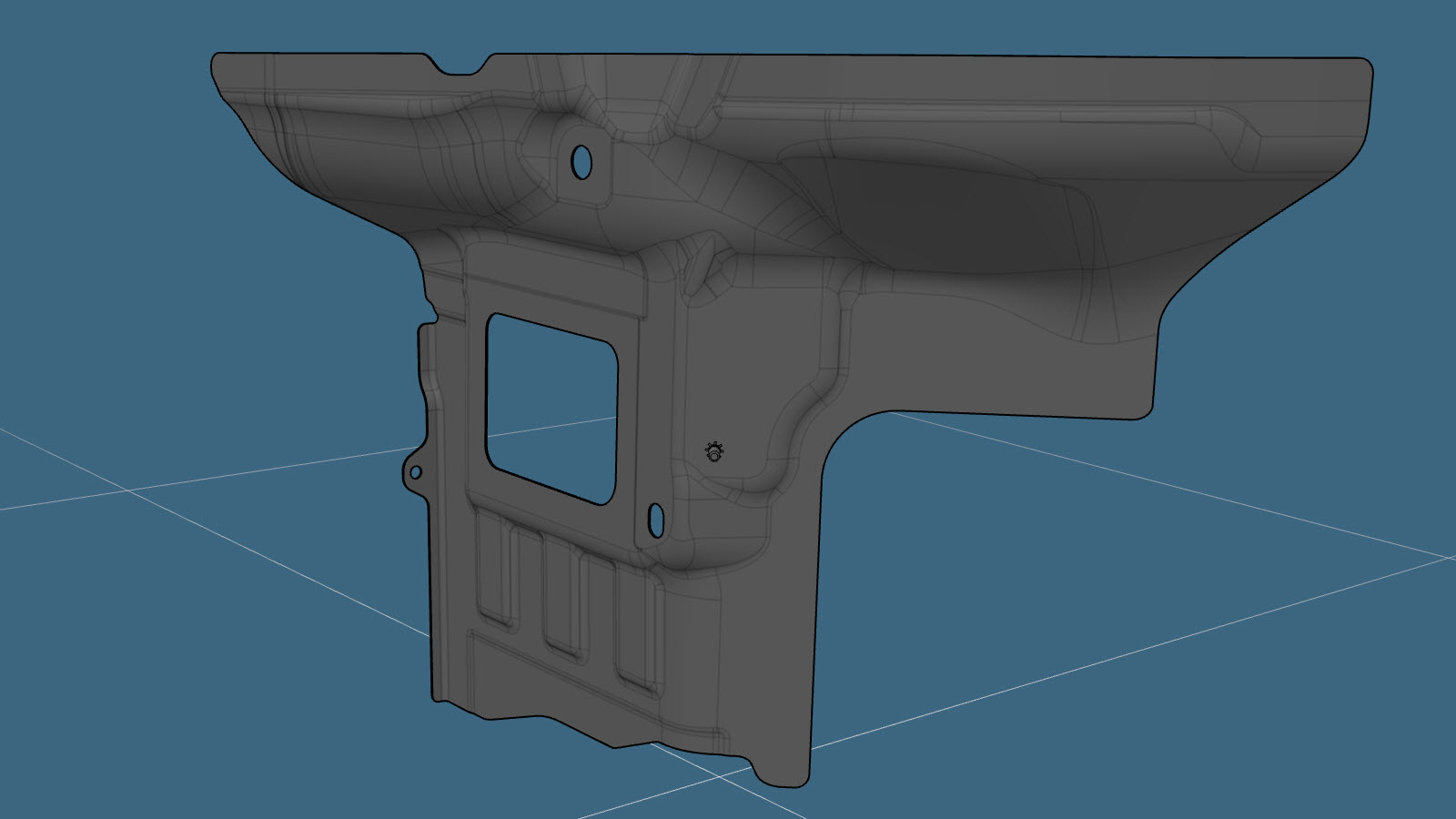

1	CONJUNTO – PARTE INFERIOR EXTERIOR DE QUARTO TRASEIRO DO PAINEL (parte inferior exterior de quarto)
29	Rebite de cabeça redonda estrutural, 6,5 mm
1	Rebite oco S08
1	Rebite oco S18

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

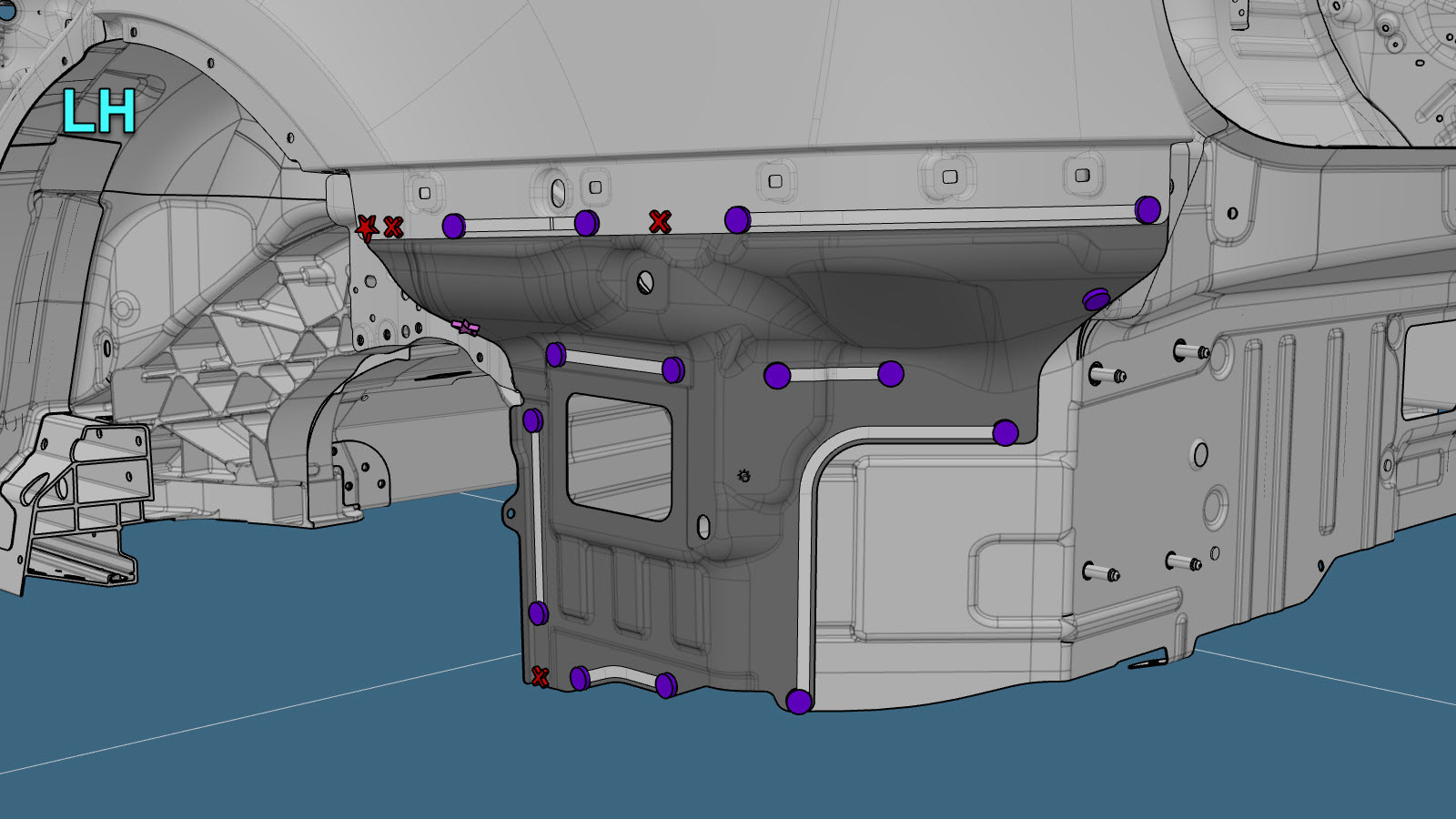

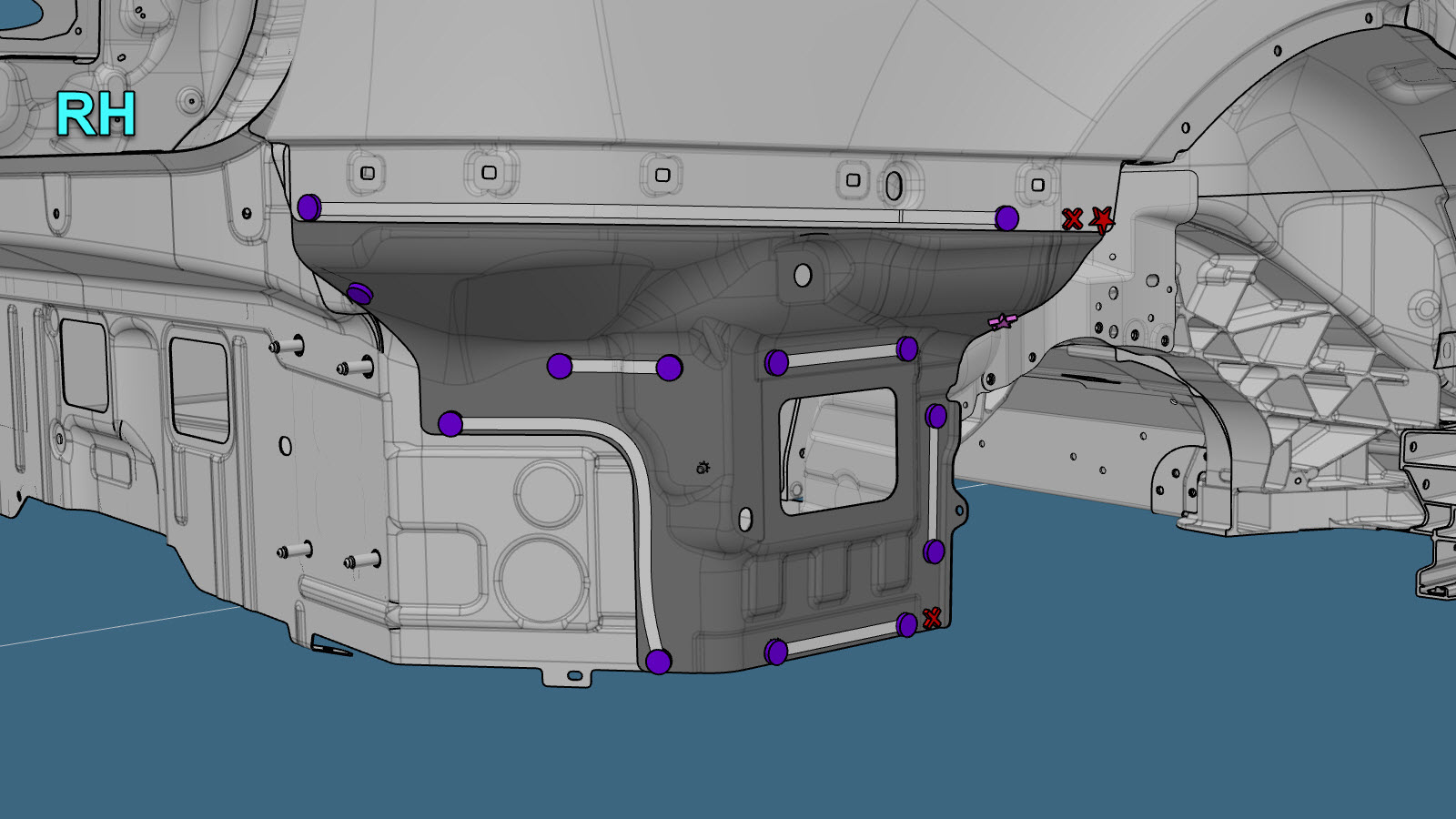

Remova o componente original.
ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

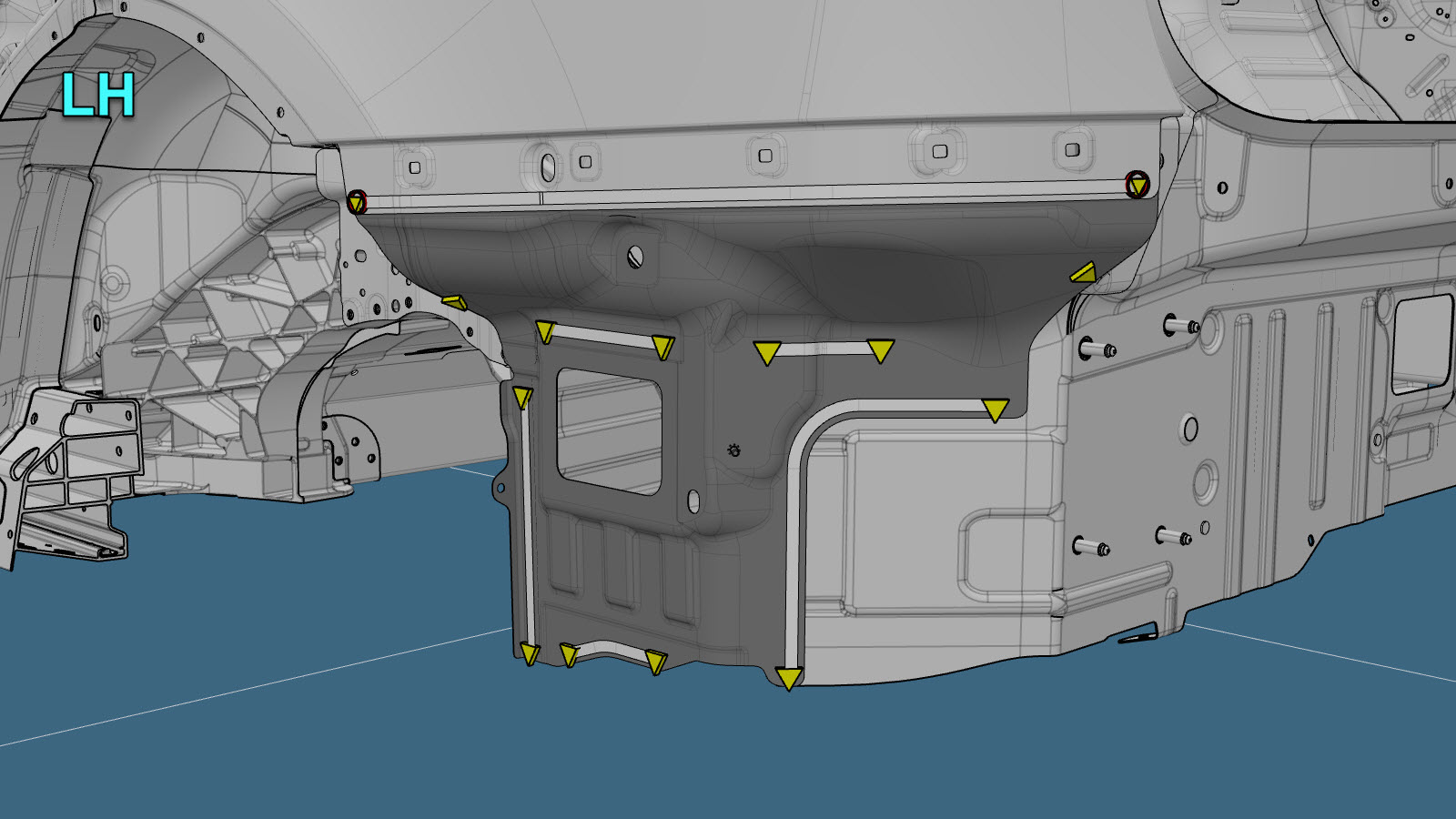

Prepare a instalação.

Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites de cabeça redonda estruturais, 6,5 mm

ou rebites ocos, S08

ou rebites ocos, S18
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.

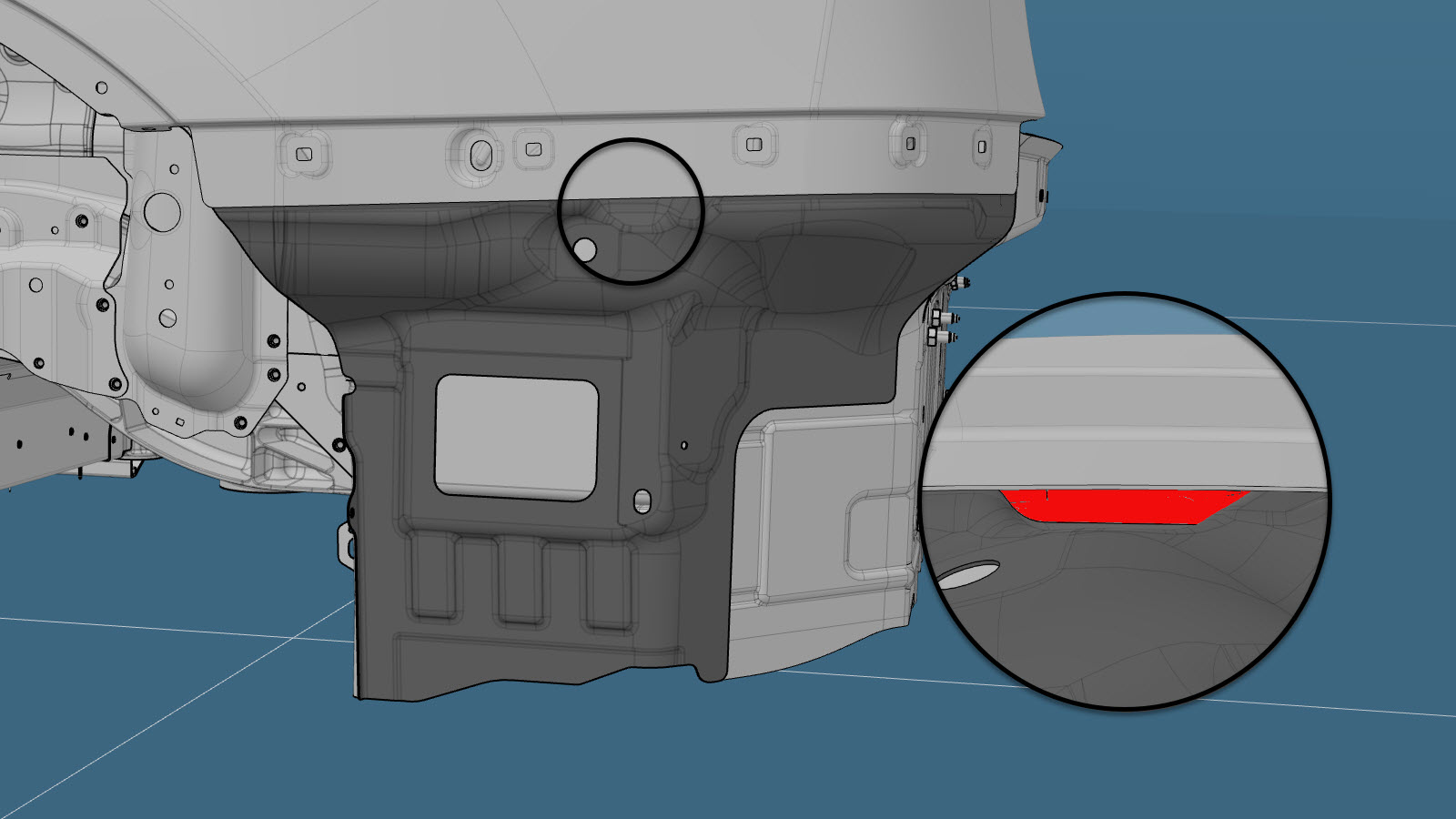

Preencha a folga entre o painel da parte exterior de quarto e o painel da parte inferior exterior de quarto (indicado a vermelho) com uretano.
Assim que o uretano estiver seco, utilize vedante para juntas para preencher completamente a junta.
Realize quaisquer operações pós-reparação necessárias.
