Parte exterior de quarto – Veículos não construídos para a China

Lista de peças

Quantidade Descrição Imagem/Notas

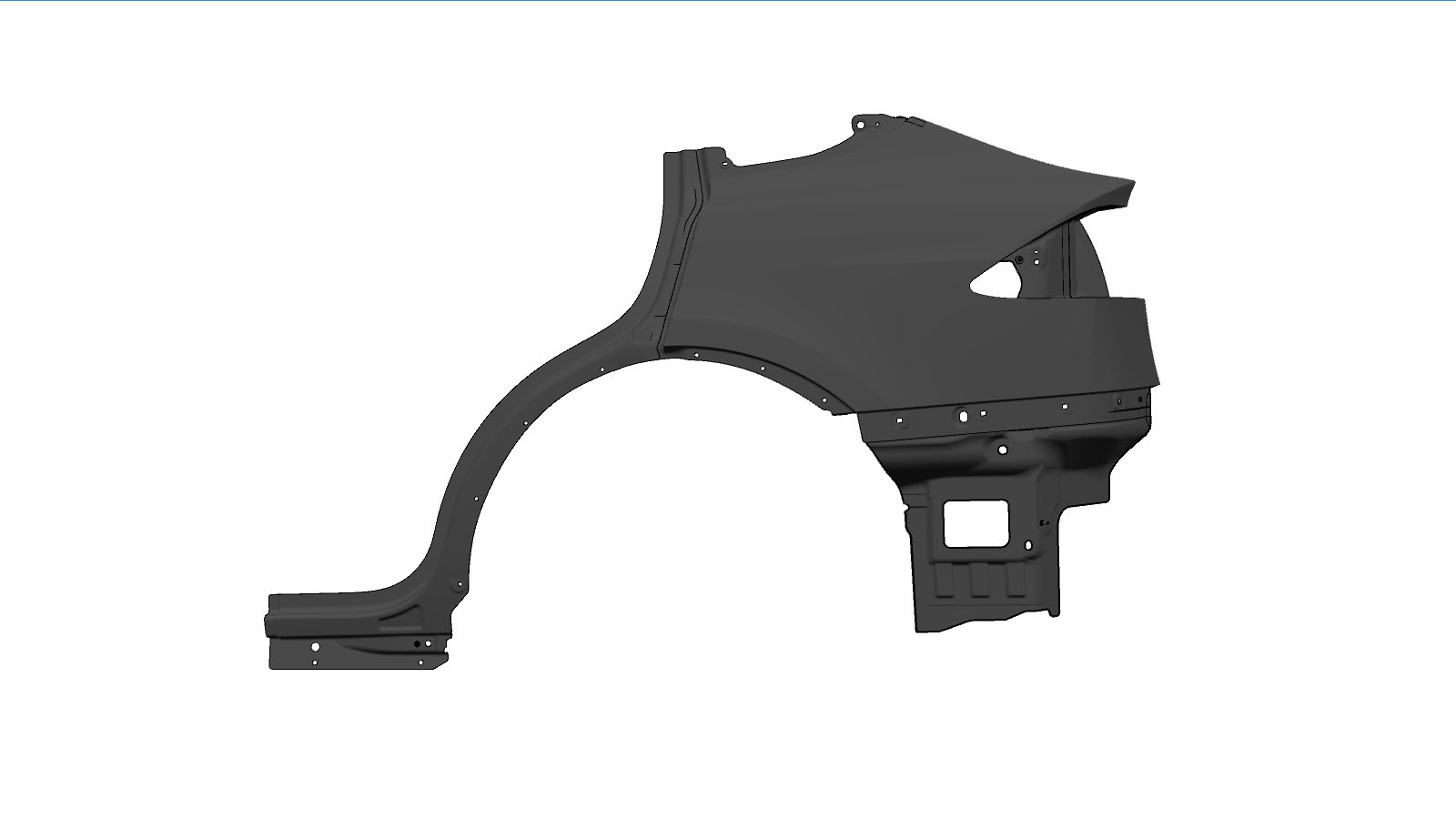

1 ASSEMBLY - REAR QUARTER OUTER COMP (Parte exterior de quarto)
Lado esquerdo: 15

Lado direito: 12

 Rebite, 4,8 mm
16 Rebite de cabeça redonda estrutural, 6,5 mm
2 Rebite embutido, 4,8 mm, curto
1 Rebite embutido, 4,8 mm, comprido
20 Rebite oco S08
14 Rebite oco S18
10 Rebite oco S28
4 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

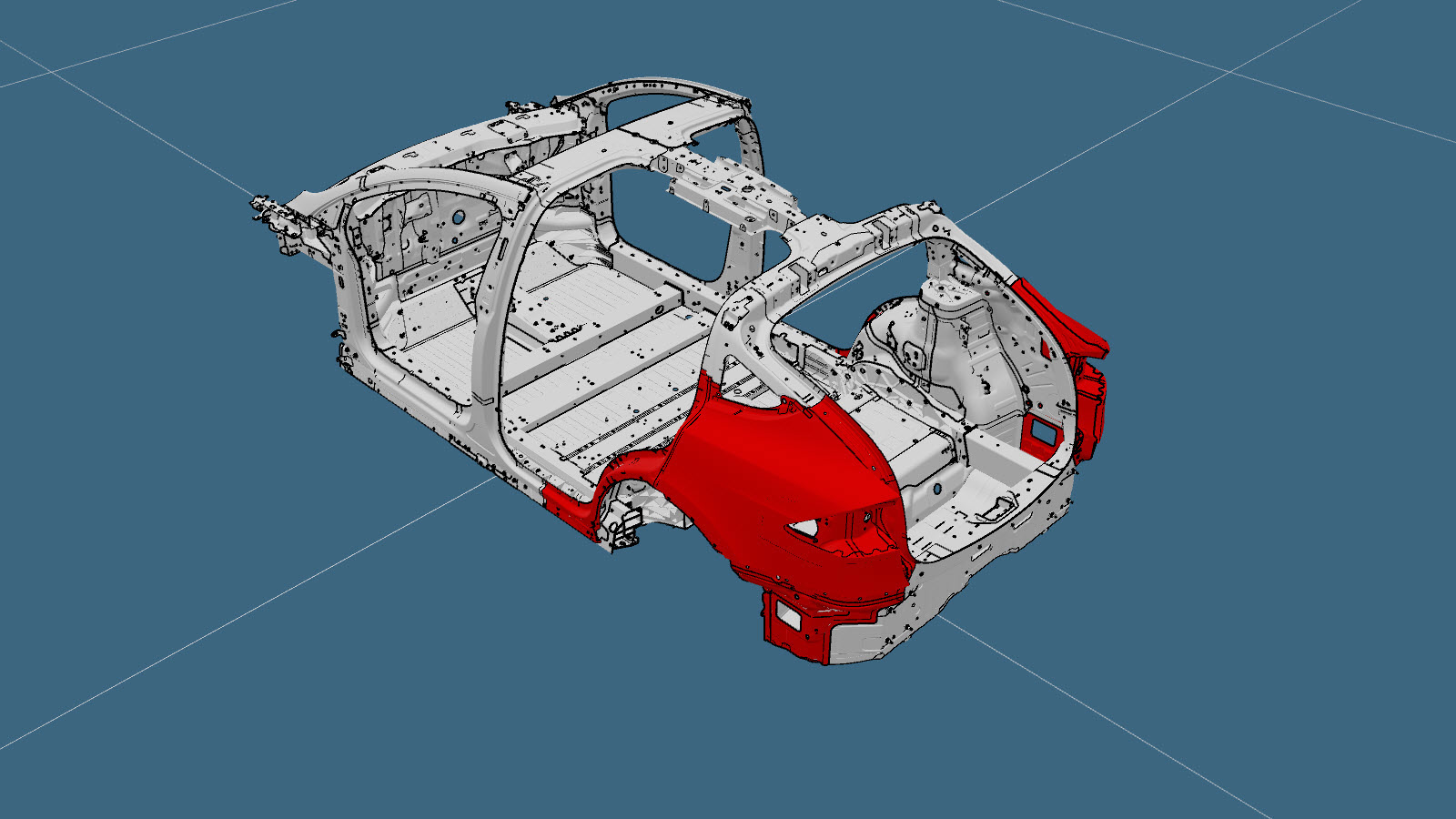

  1. Remova o componente original.

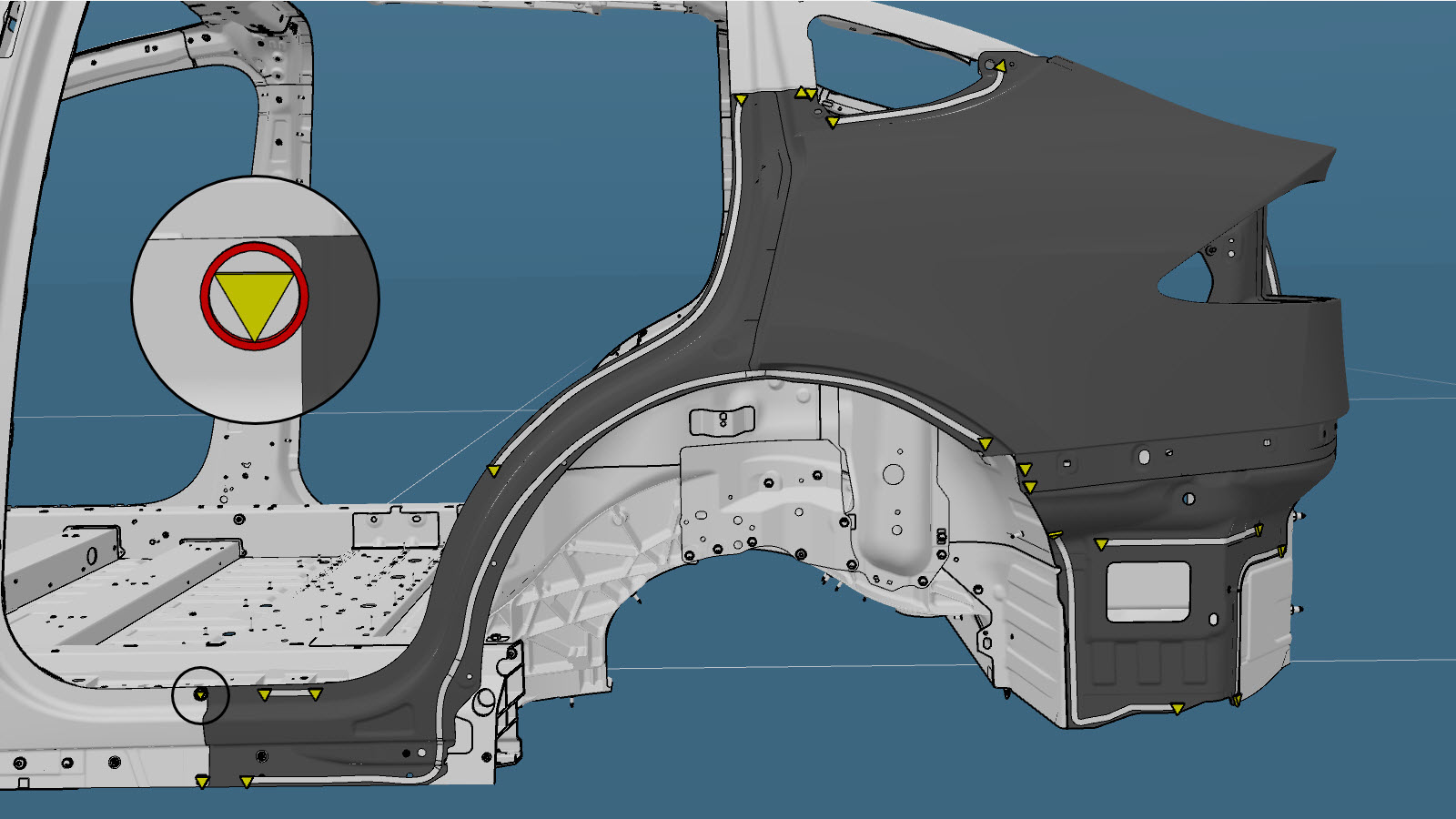

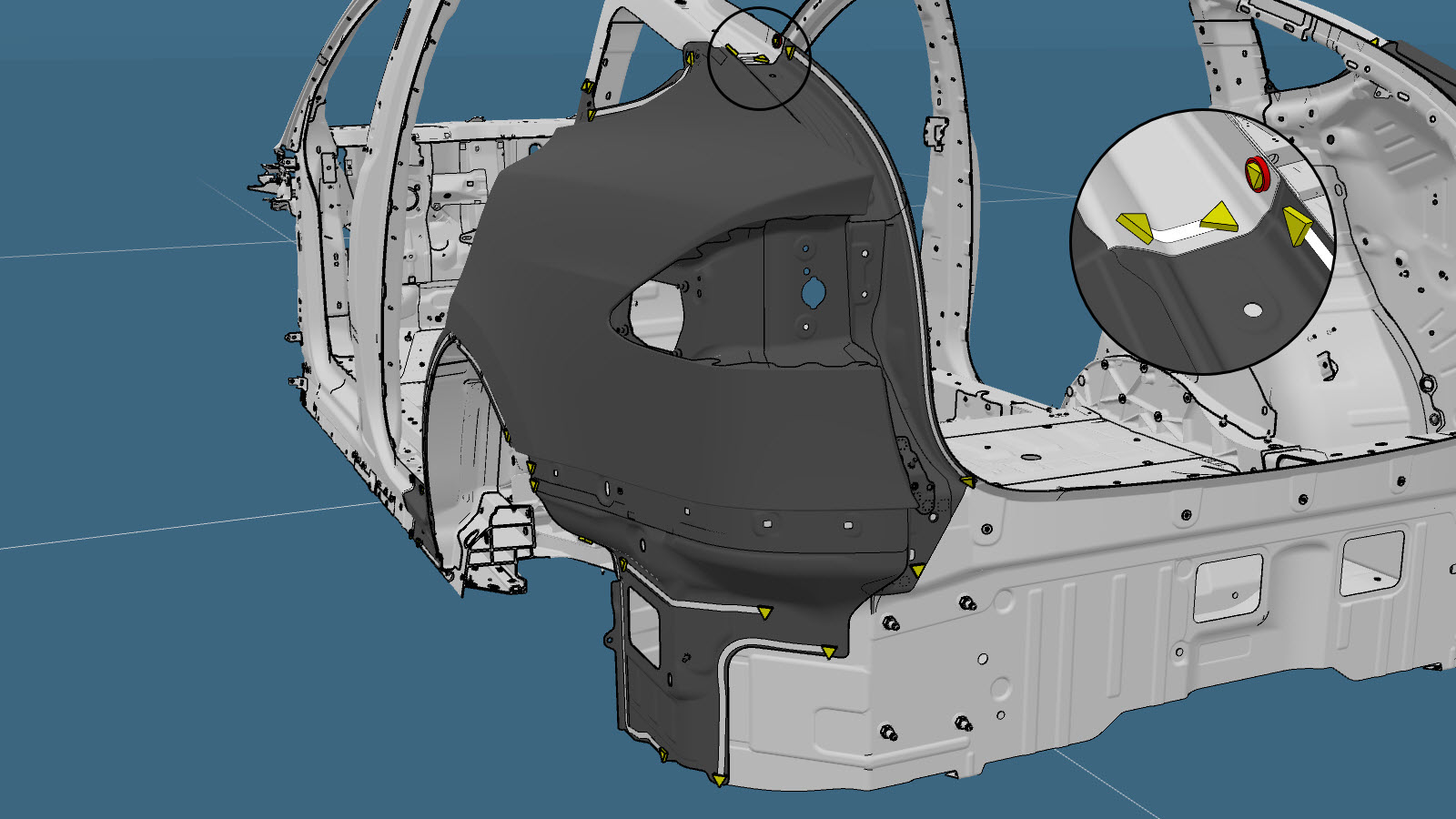

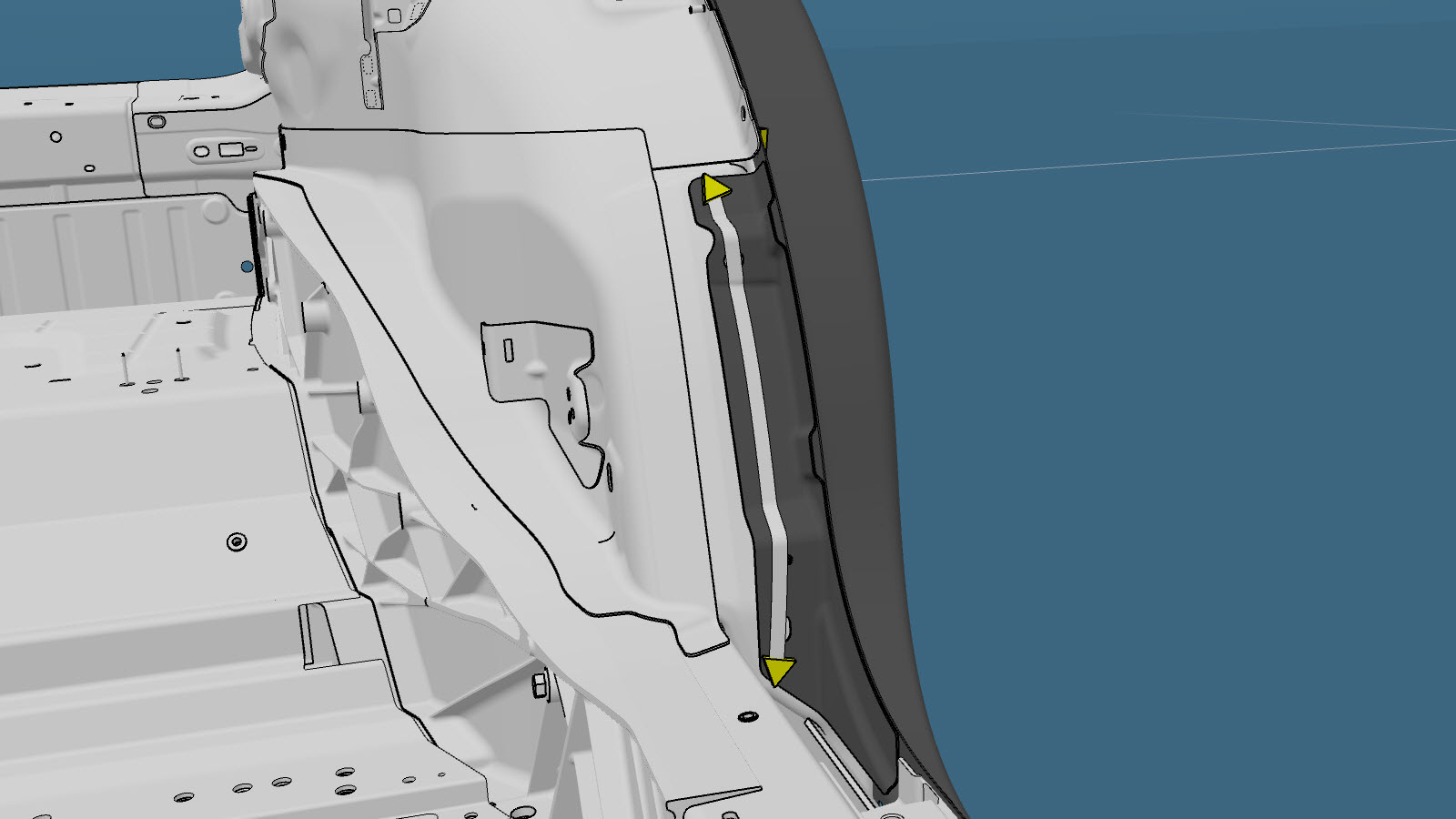

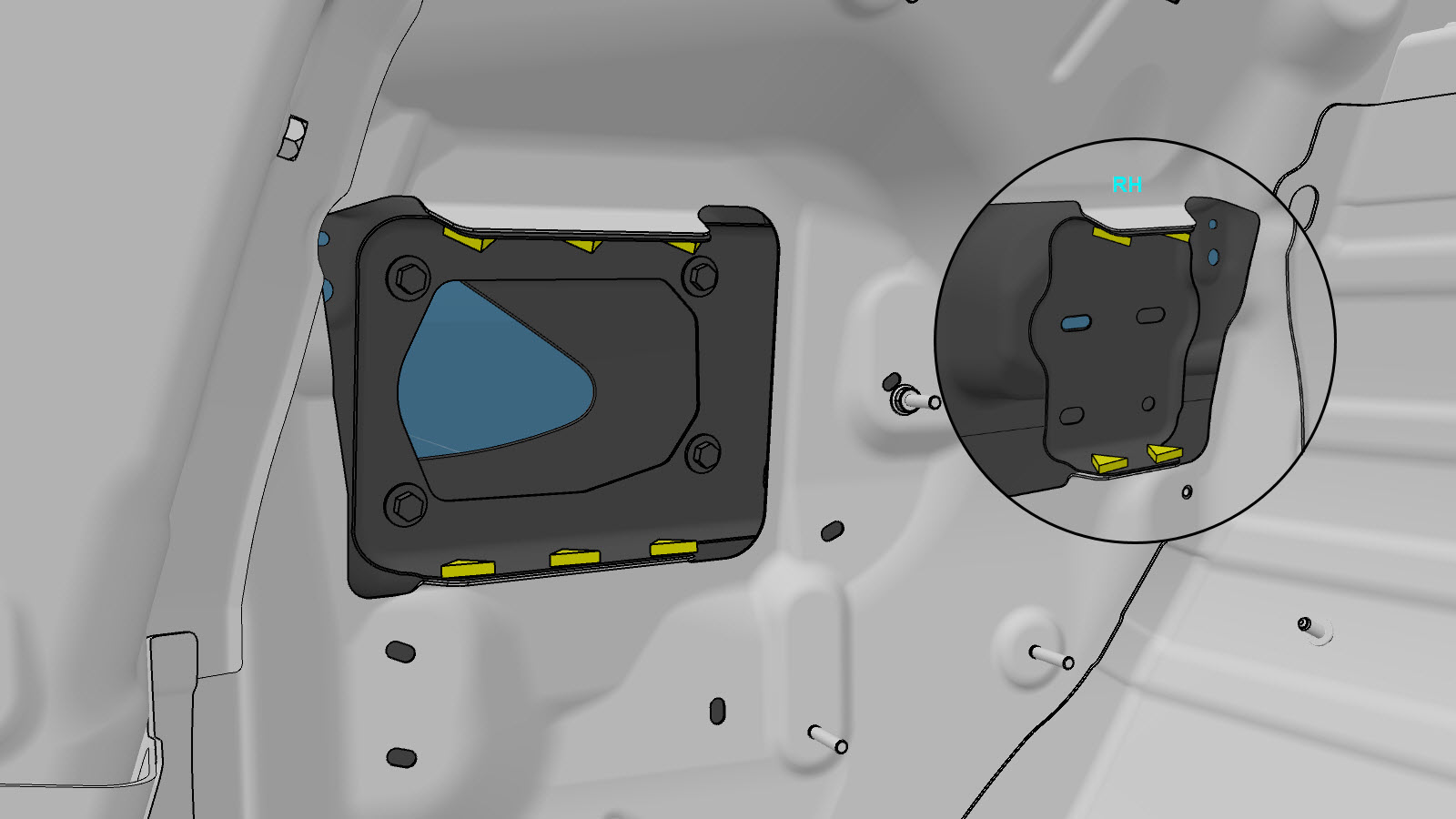

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.
  2. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Certifique-se de que utiliza ferramentas de instalação de fixadores com uma folga adequada quando instalar fixadores perto da bateria alta tensão. Retire a bateria de alta tensão apenas se não houver espaço suficiente para instalar os fixadores.
    Informational PurposesAn informational icon, calling your attention
    Nota

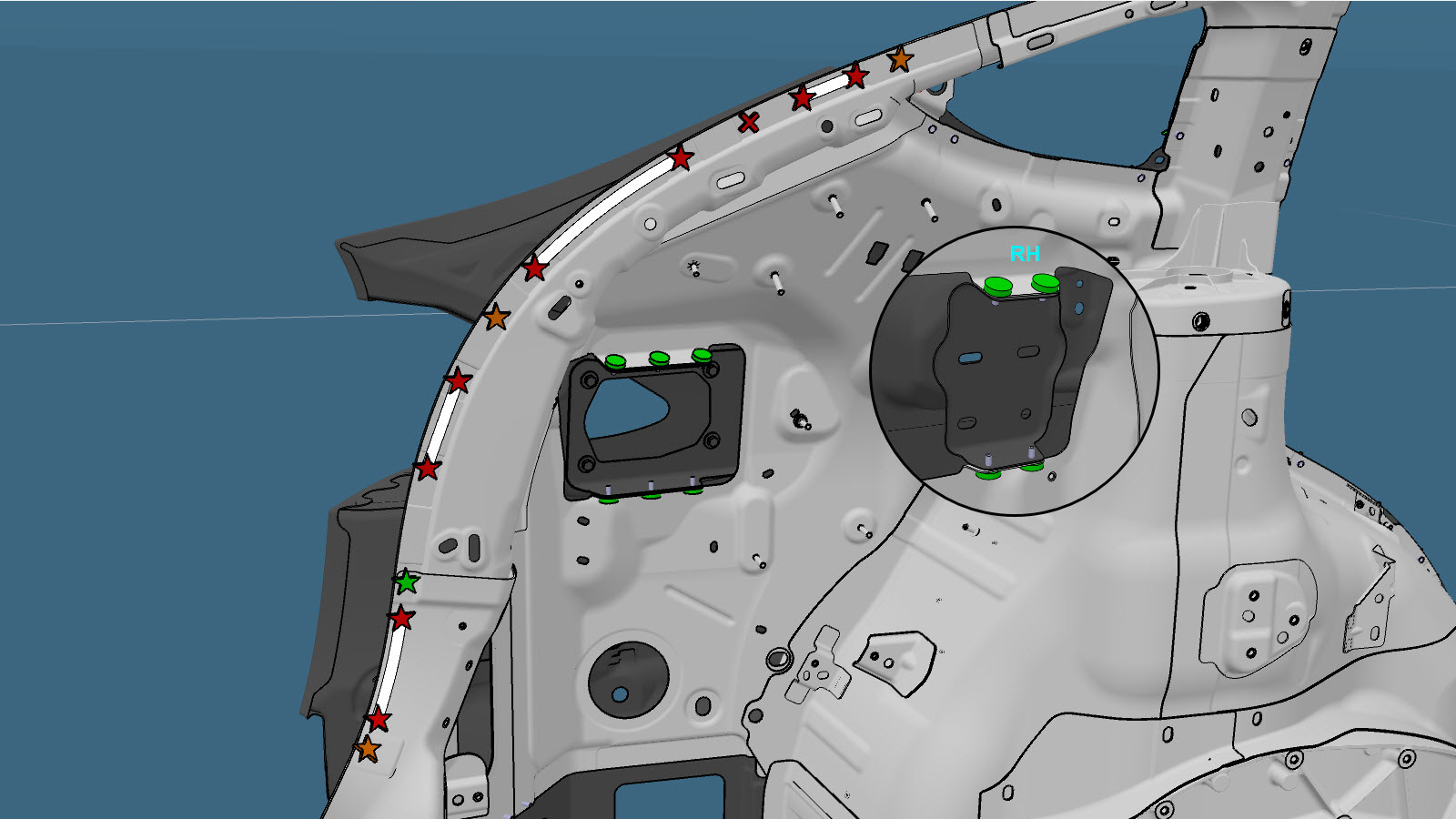

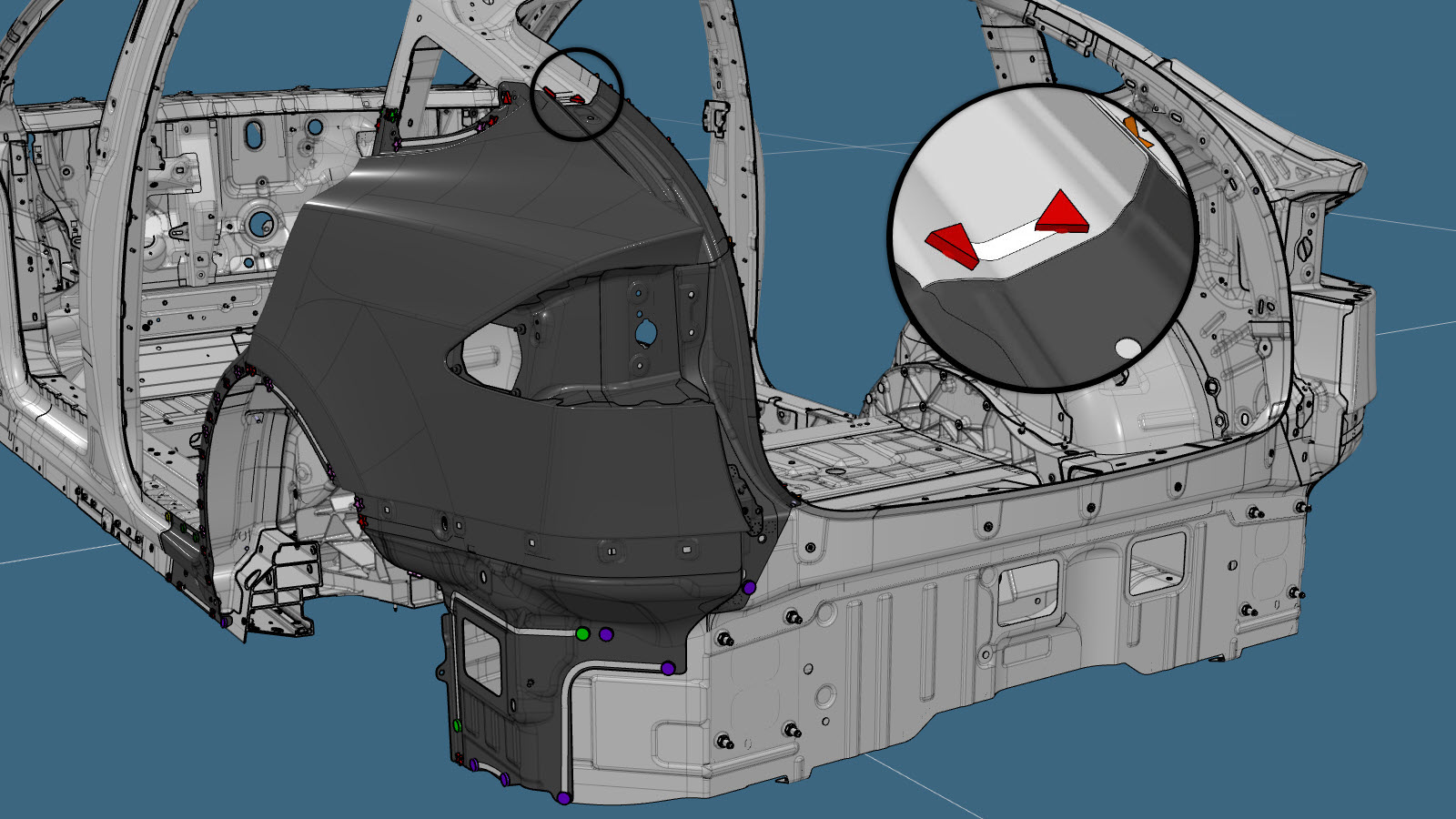

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

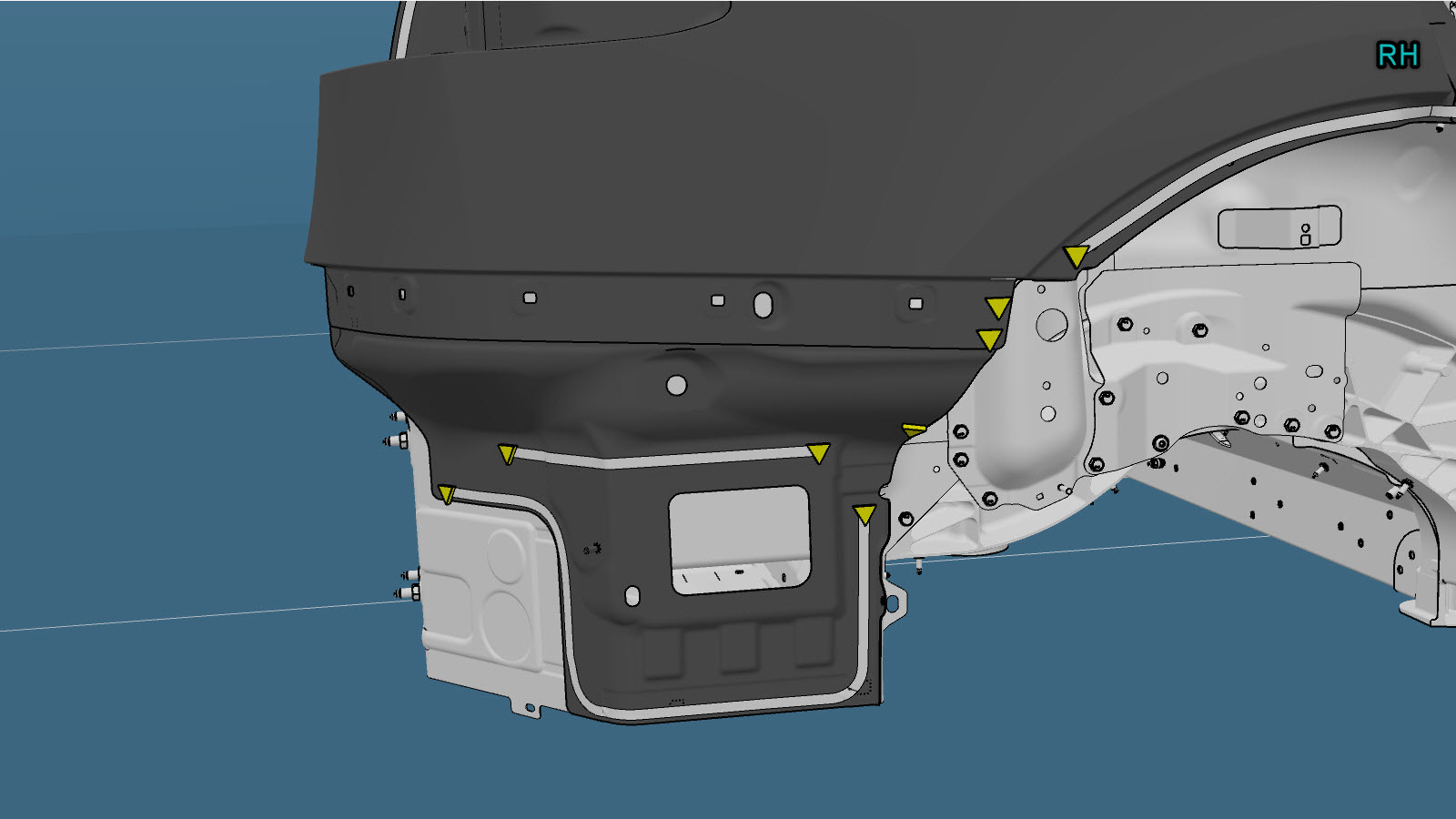

    ou rebites de soldadura de alumínio

    ou rebites, 4,8 mm

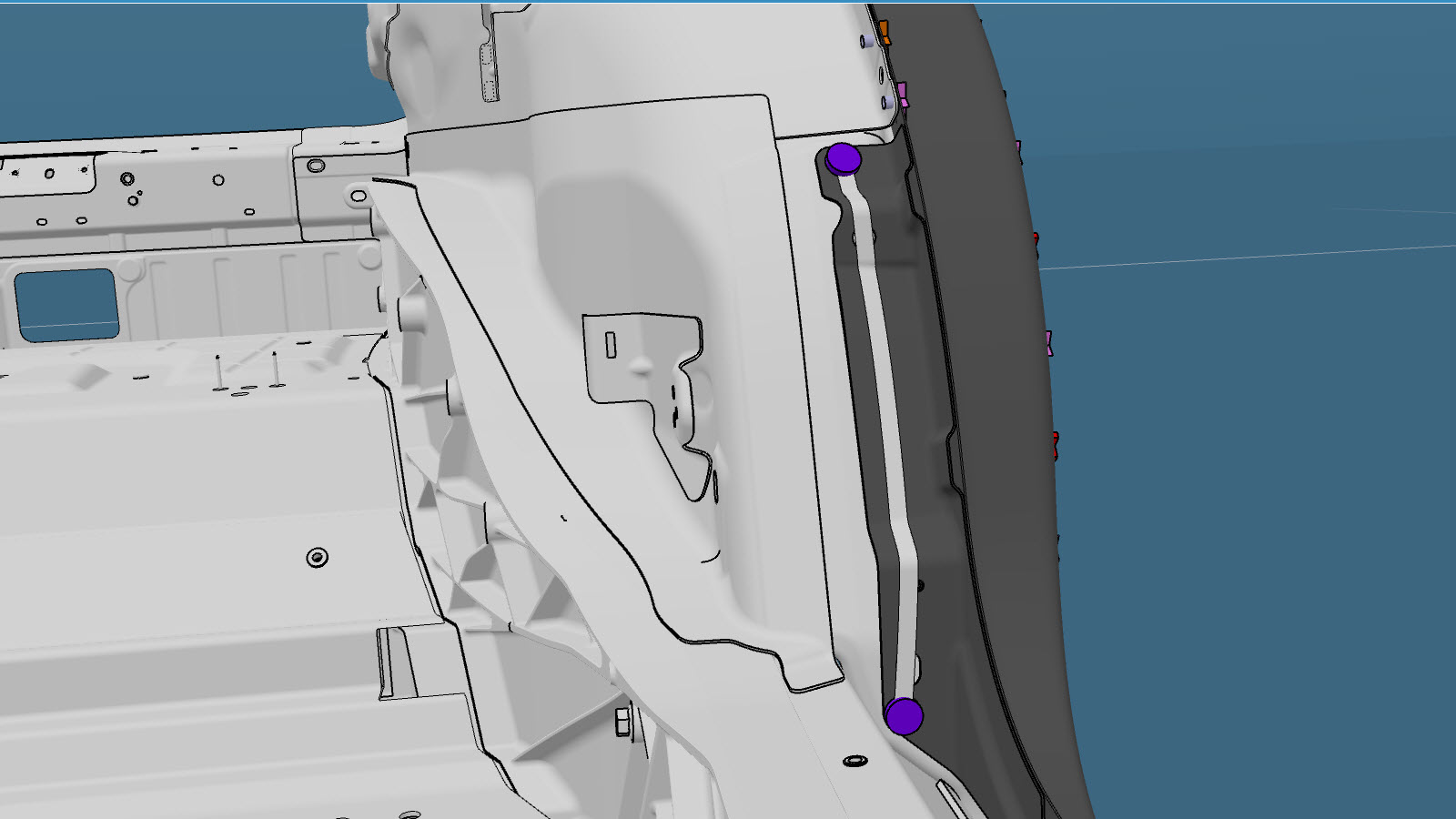

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites embutidos, 4,8 mm, curtos

    ou rebites embutidos, 4,8 mm, compridos

    ou rebites ocos, S08

    ou rebites ocos, S18

    ou rebites ocos, S28

    ou rebites ocos, S38

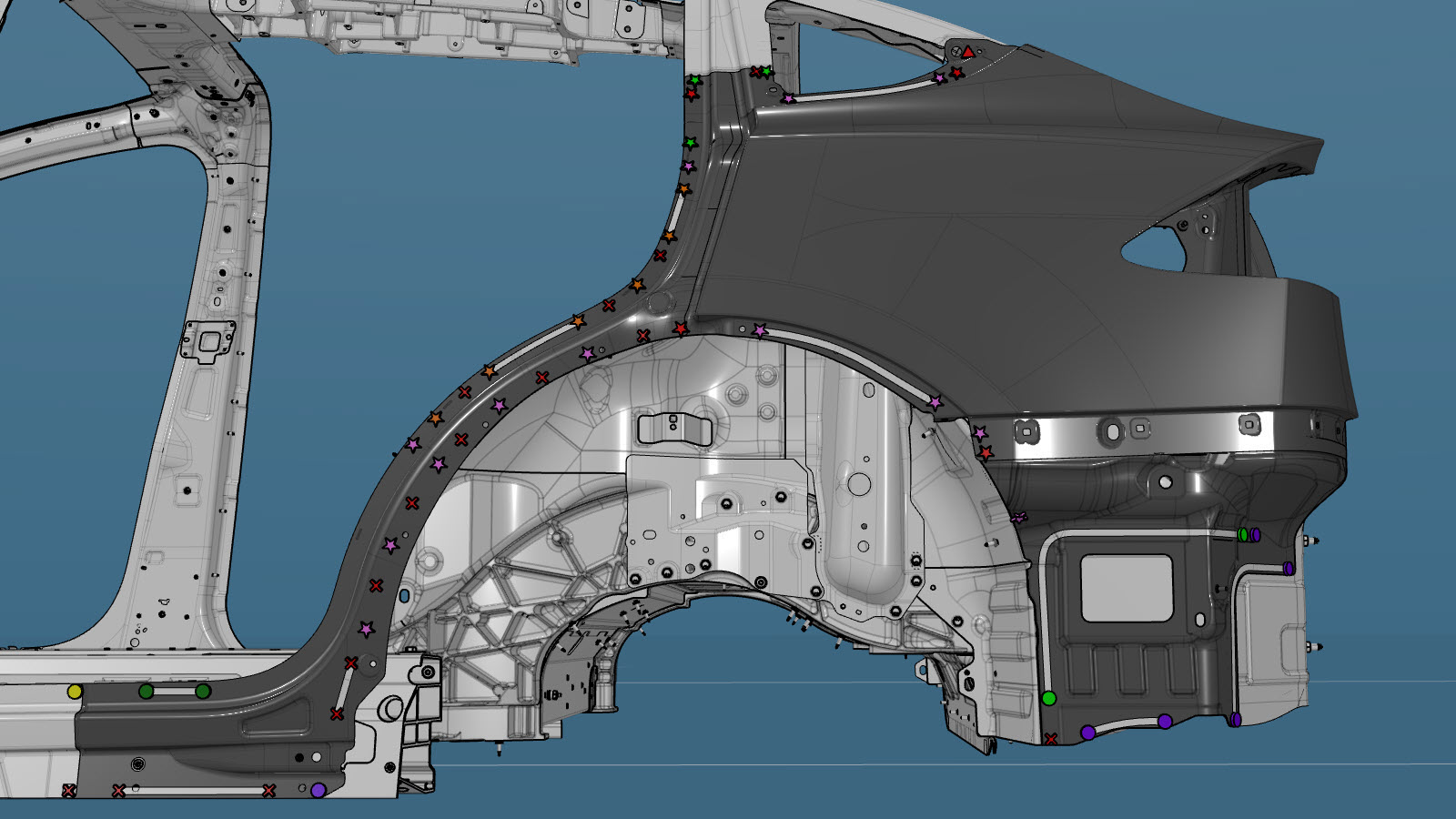

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
  5. Efetue a soldadura GMA.

    ou rebites de soldadura de alumínio

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.

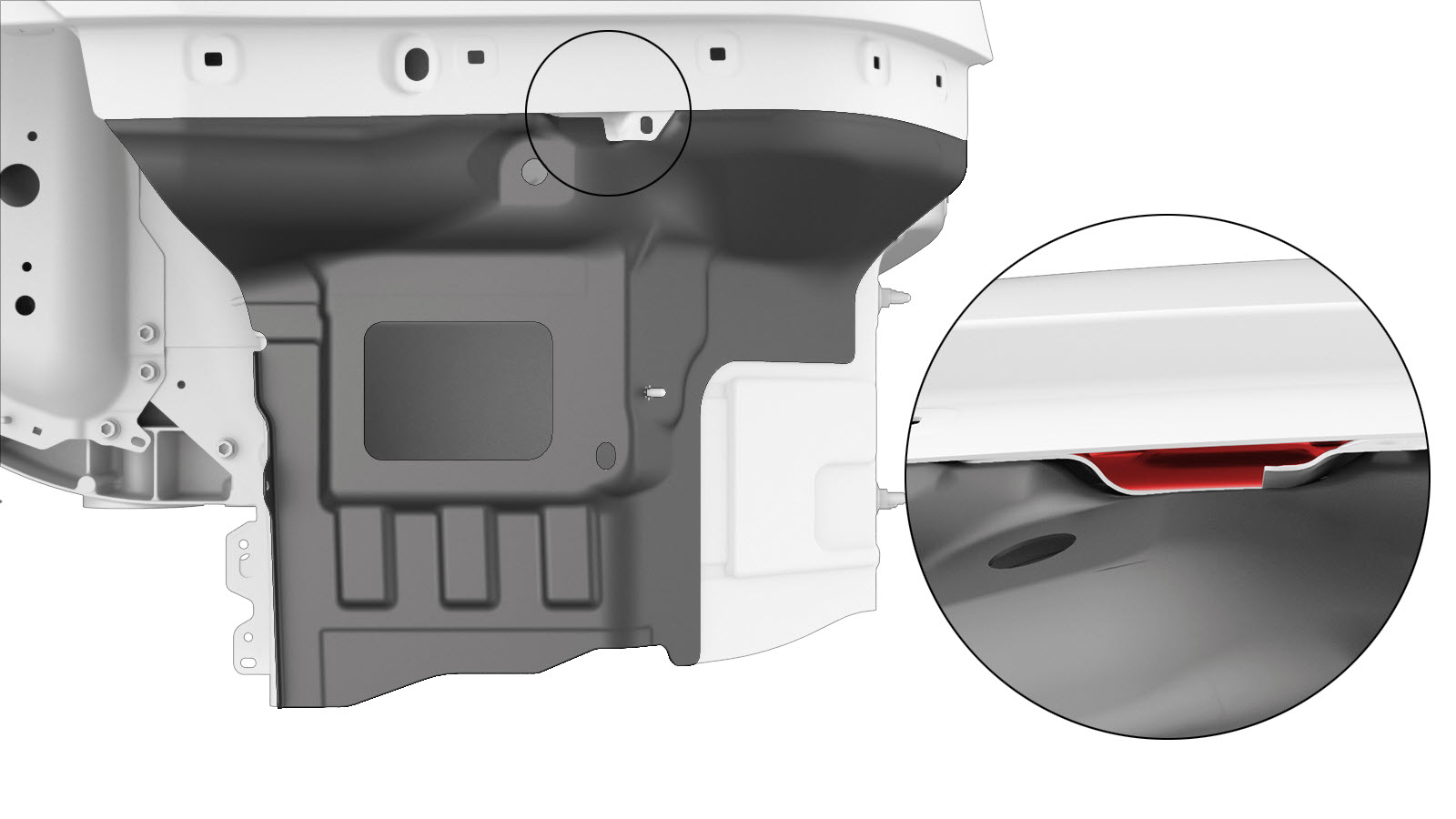

  6. Preencha a folga entre o painel da parte exterior de quarto e o painel da parte inferior exterior de quarto (indicado a vermelho) com uretano.
  7. Assim que o uretano estiver seco, utilize vedante para juntas para preencher completamente a junta.
  8. Realize quaisquer operações pós-reparação necessárias.
