Conjunto do painel traseiro

Código de correção: 10101819502 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

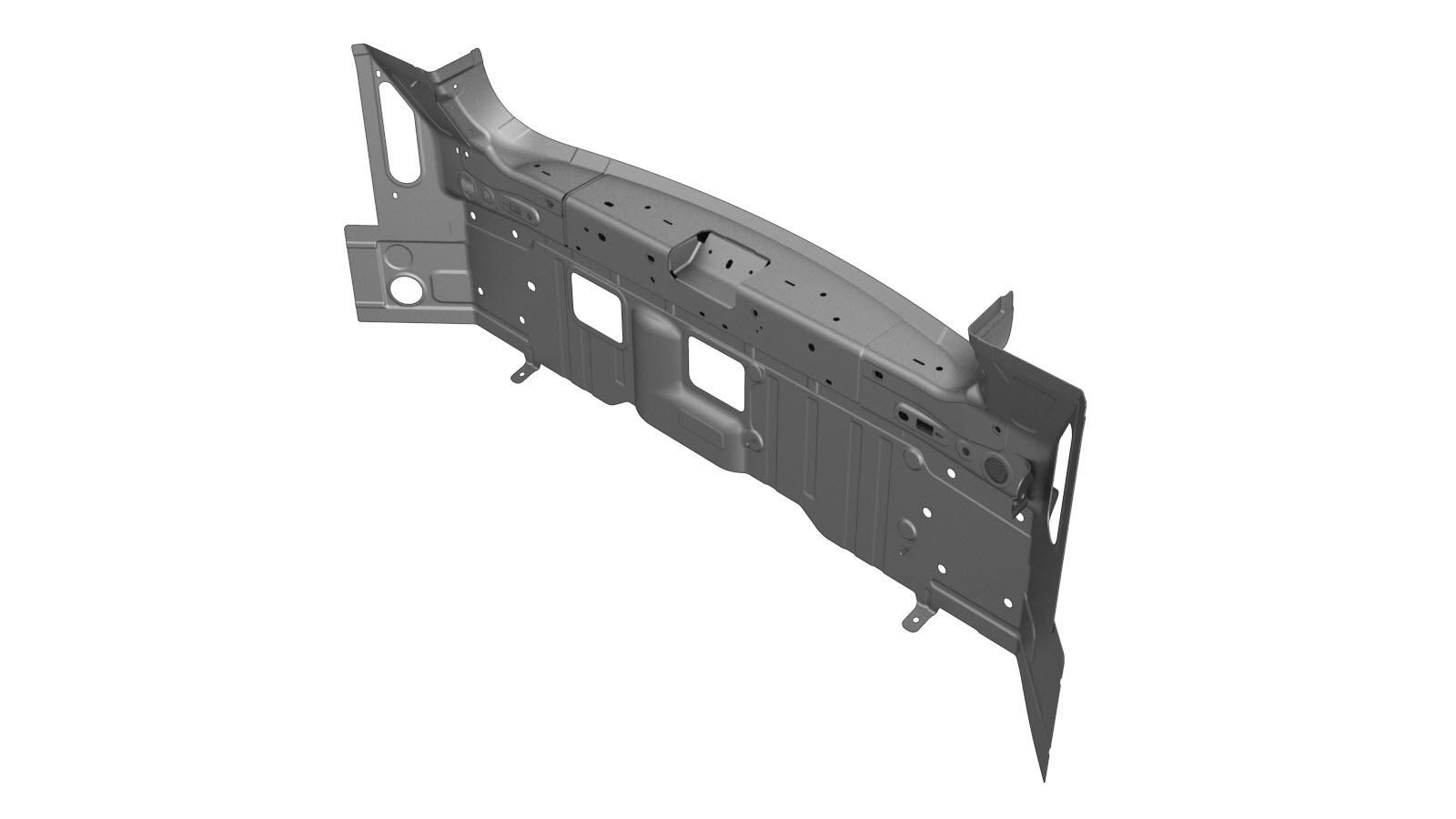

1 REAR BODY PANEL ASSEMBLY (Conjunto do painel traseiro)
41 Rebite de cabeça redonda estrutural, 6,5 mm
2 Rebite oco S18
2 Rebite oco S28
2 Rebite oco S38
8 Parafuso, cabeça sextavada M10x1.5x30 Número de peça Tesla 1044009-00-A.
8 Porca M10x1.5 Número de peça Tesla 1047337-00-A.
8 Anilha Número de peça Tesla 1079620-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

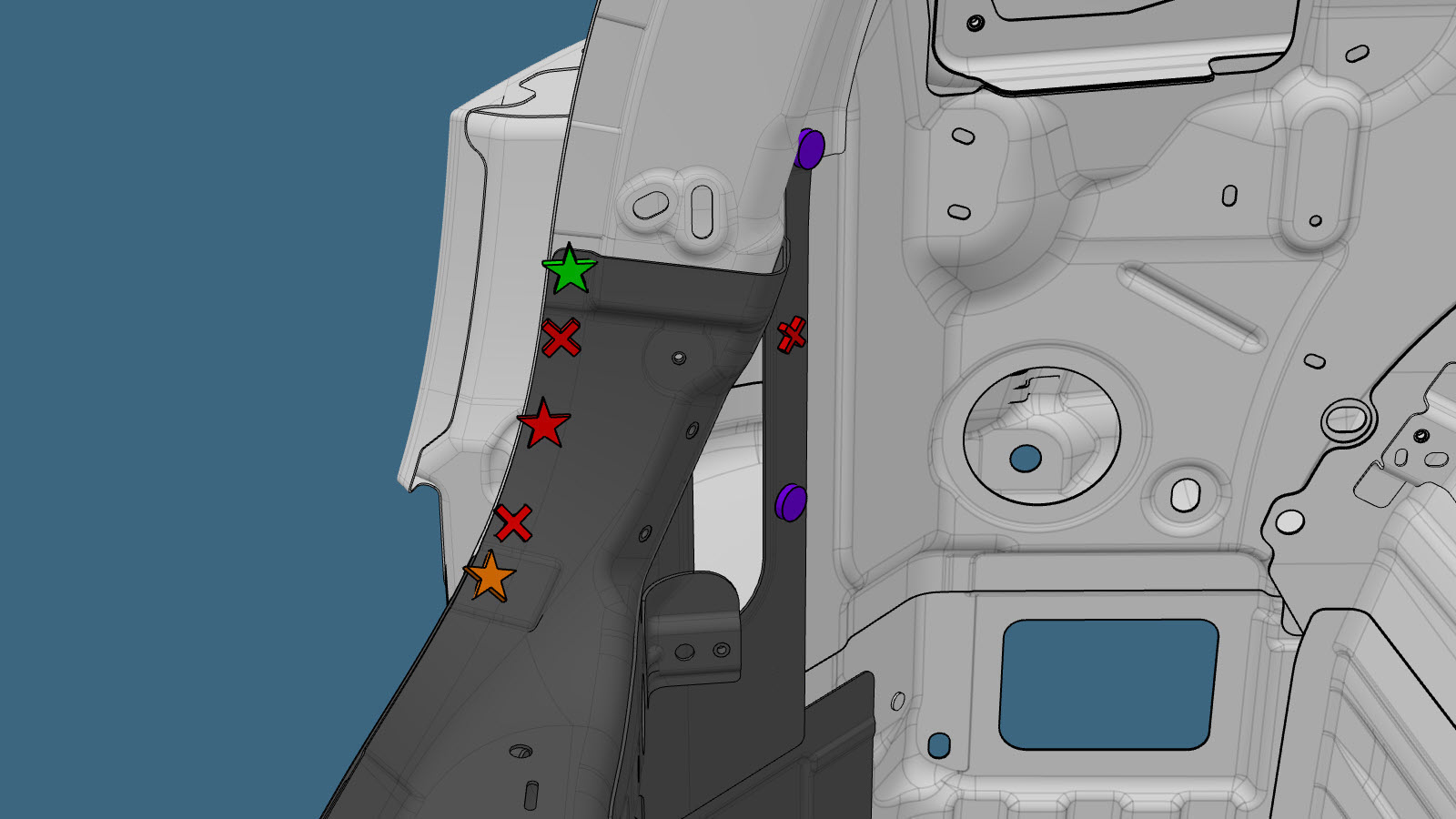

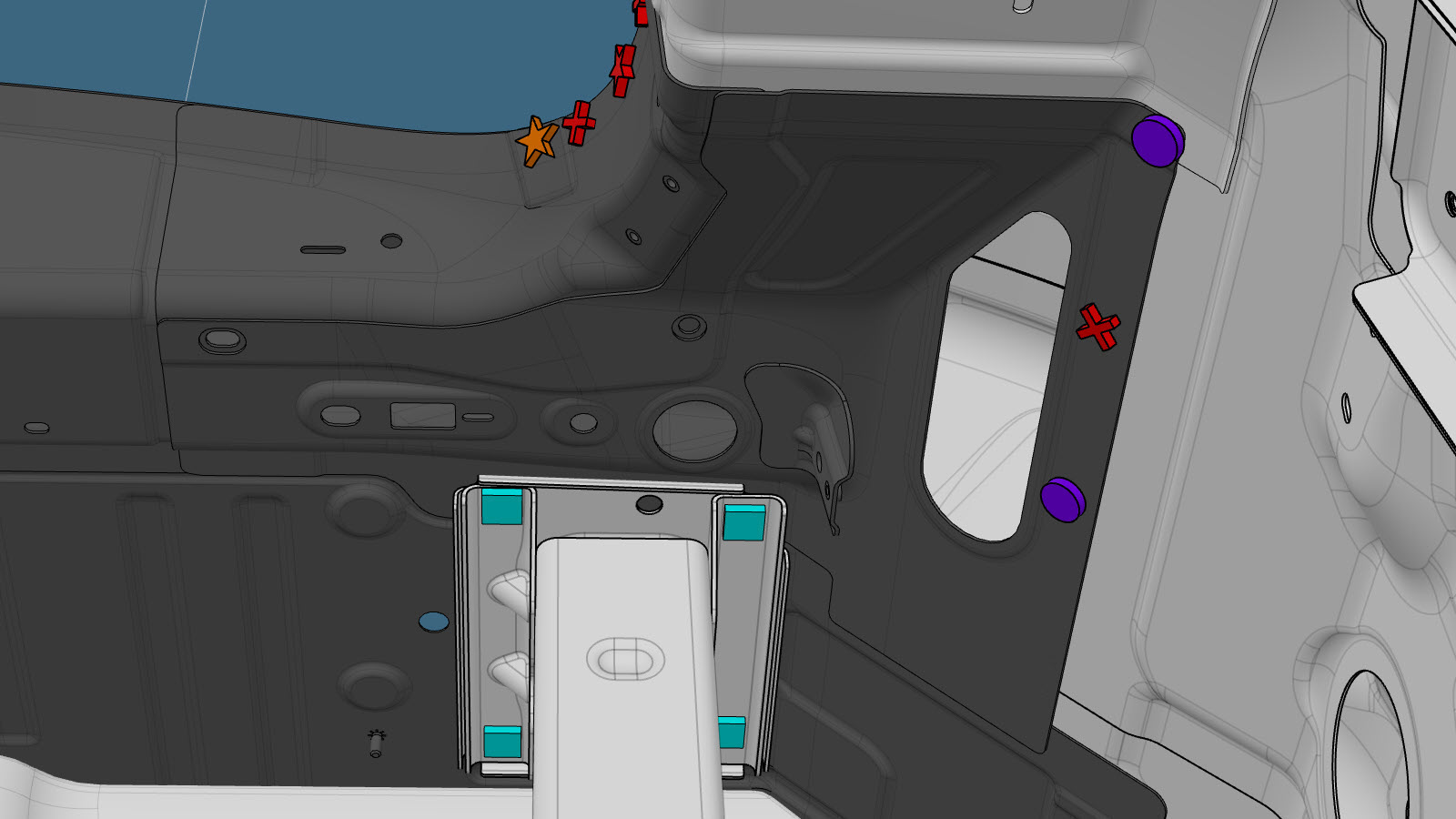

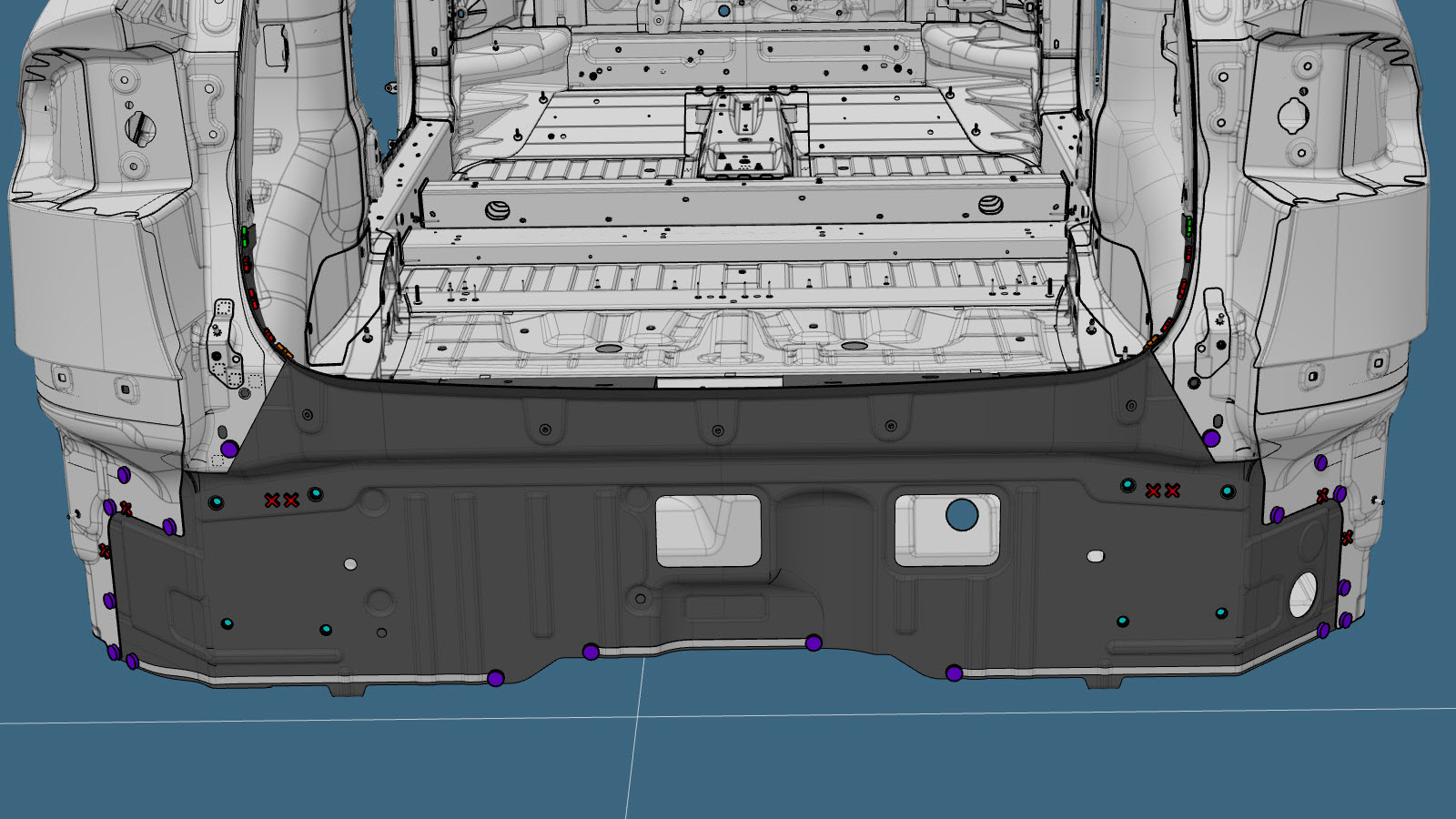

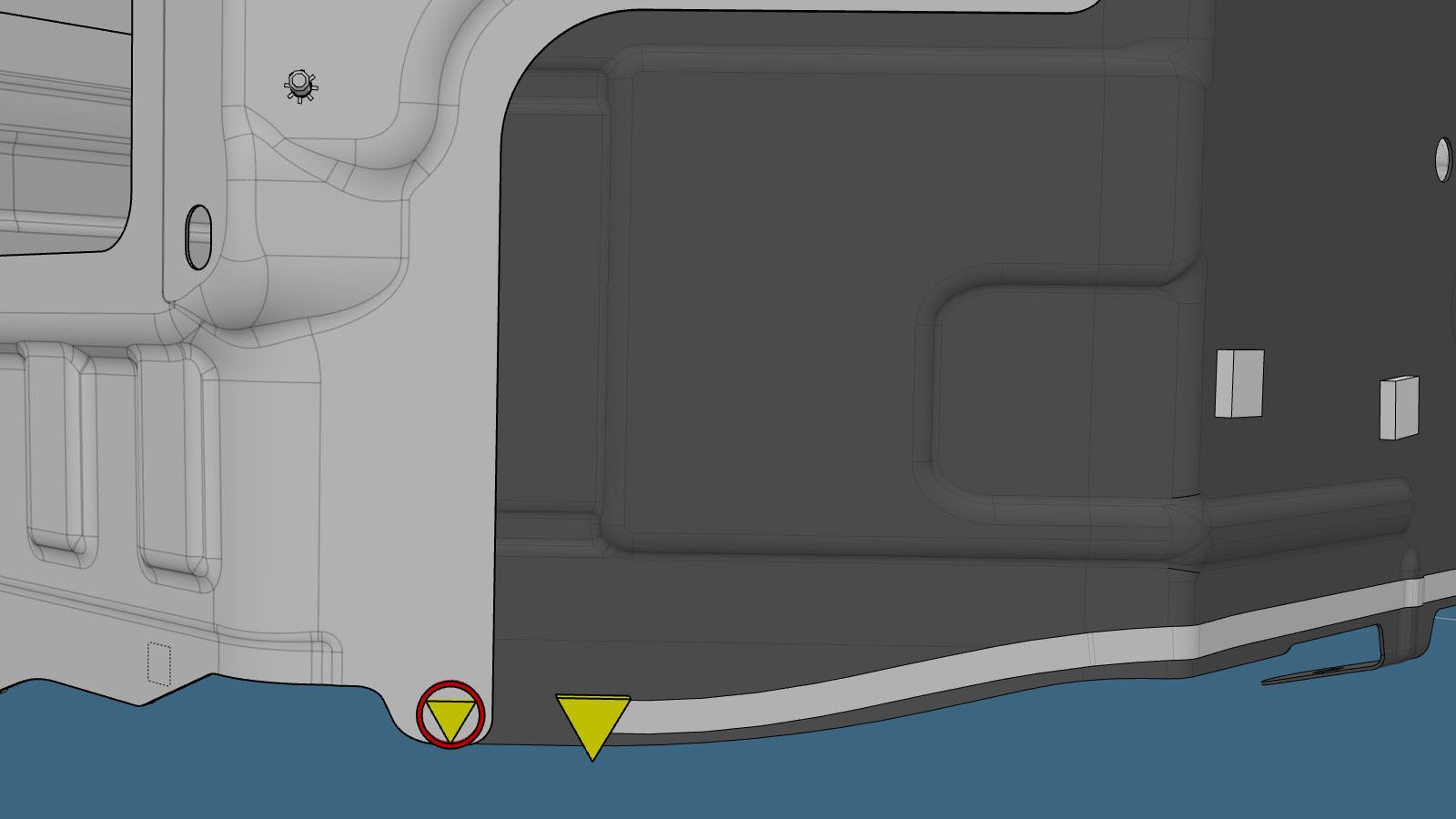

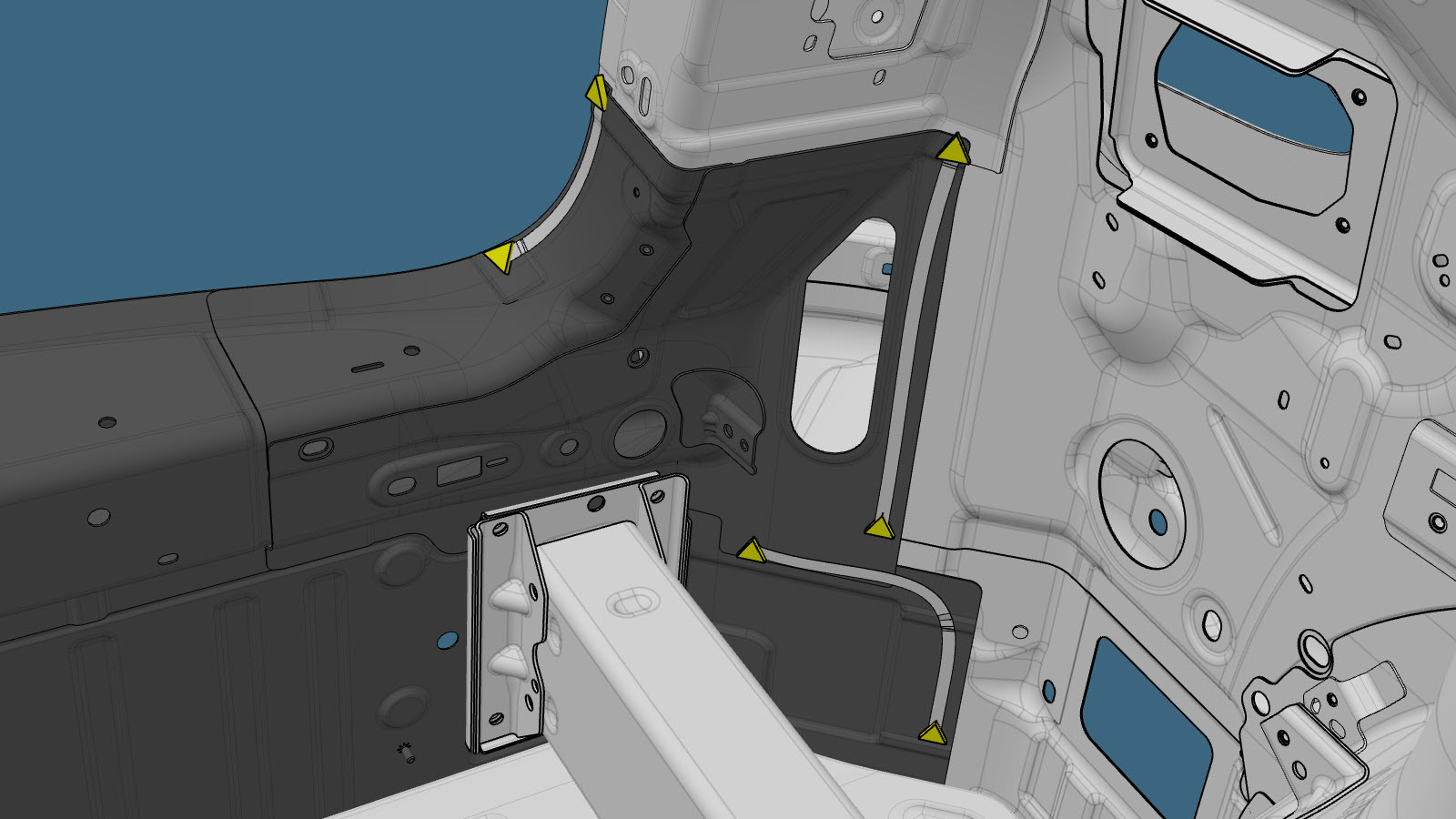

  1. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou parafusos, cabeça sextavada

    Porca

    ou SPR de fábrica

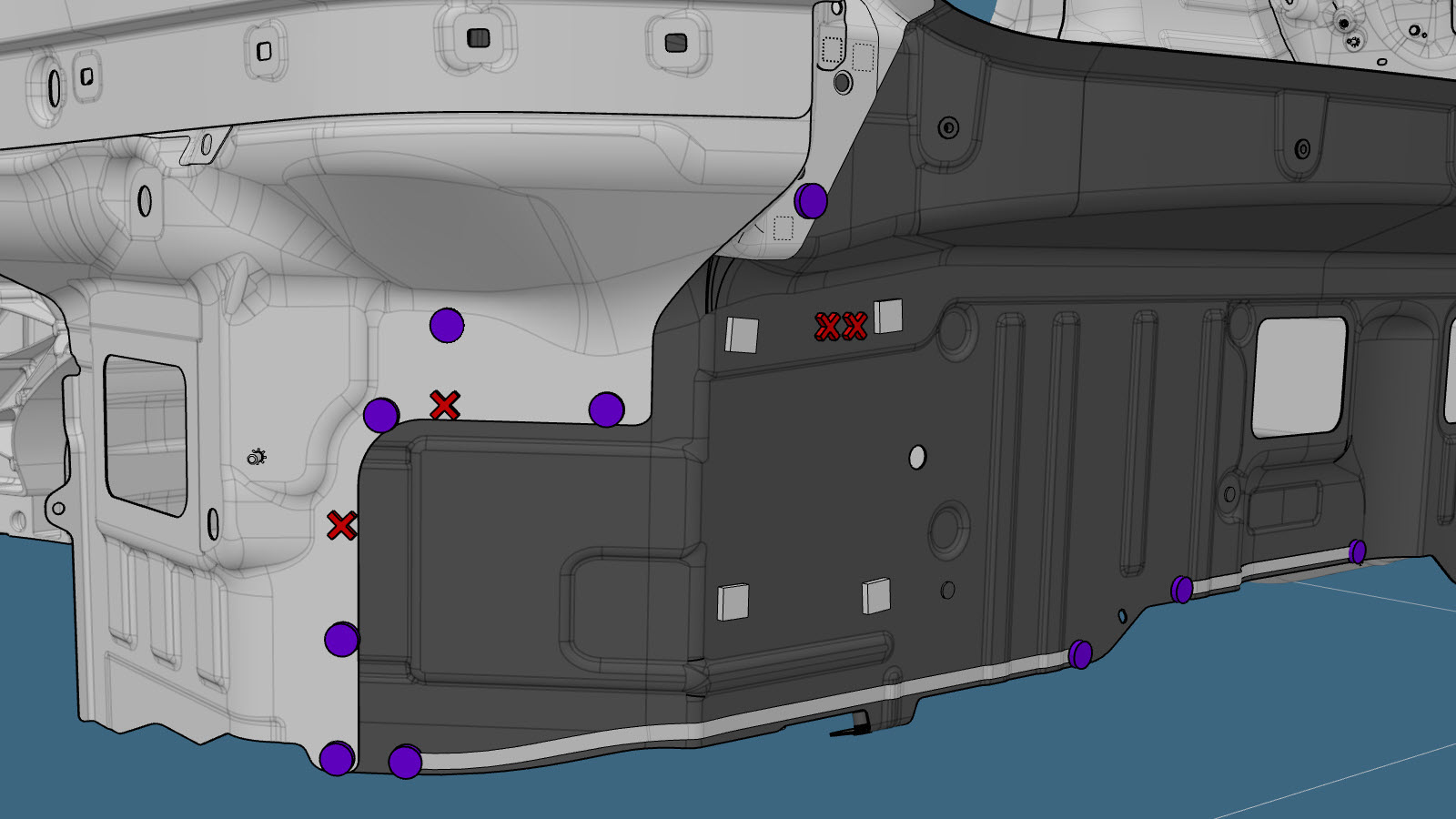

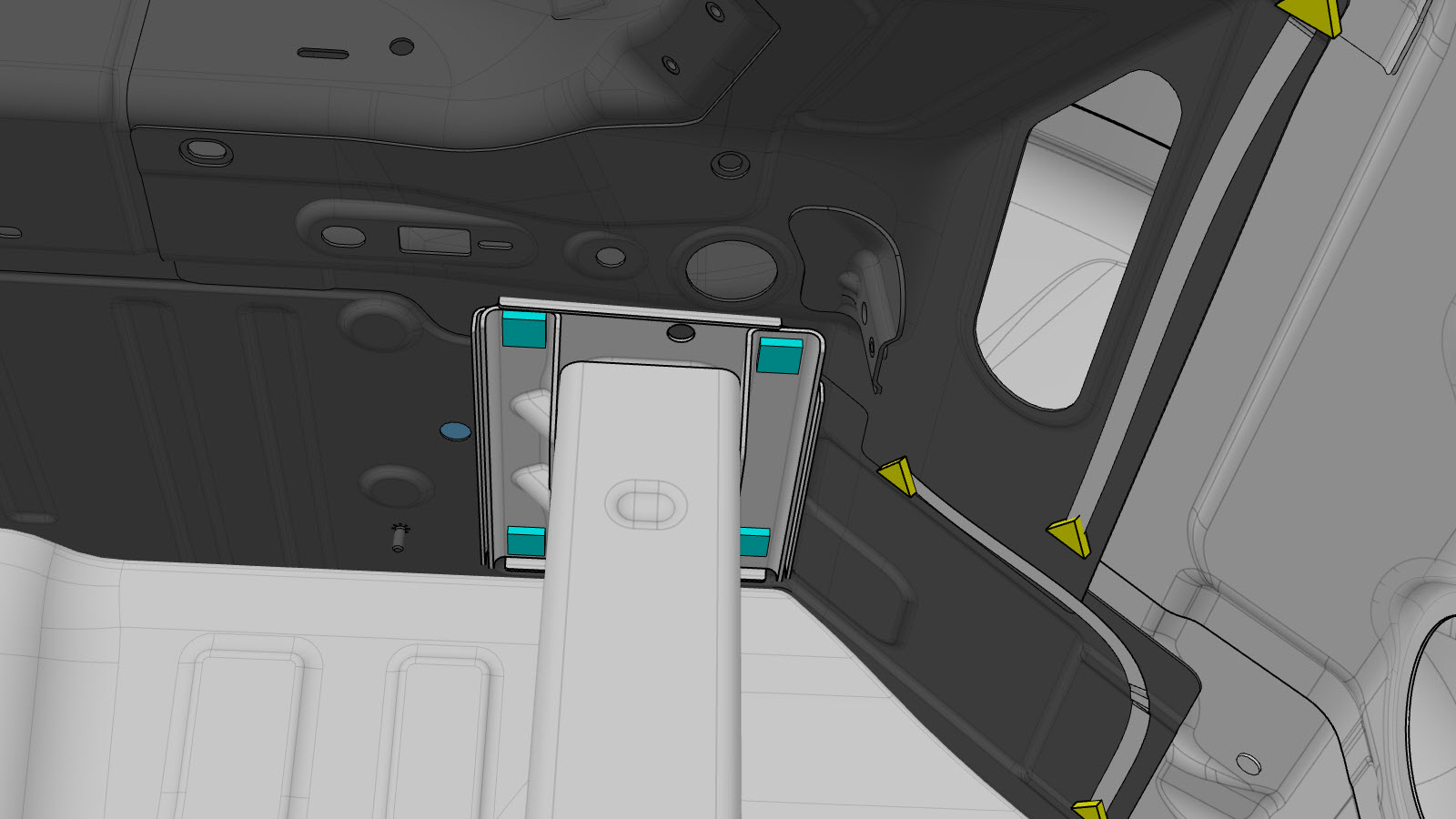

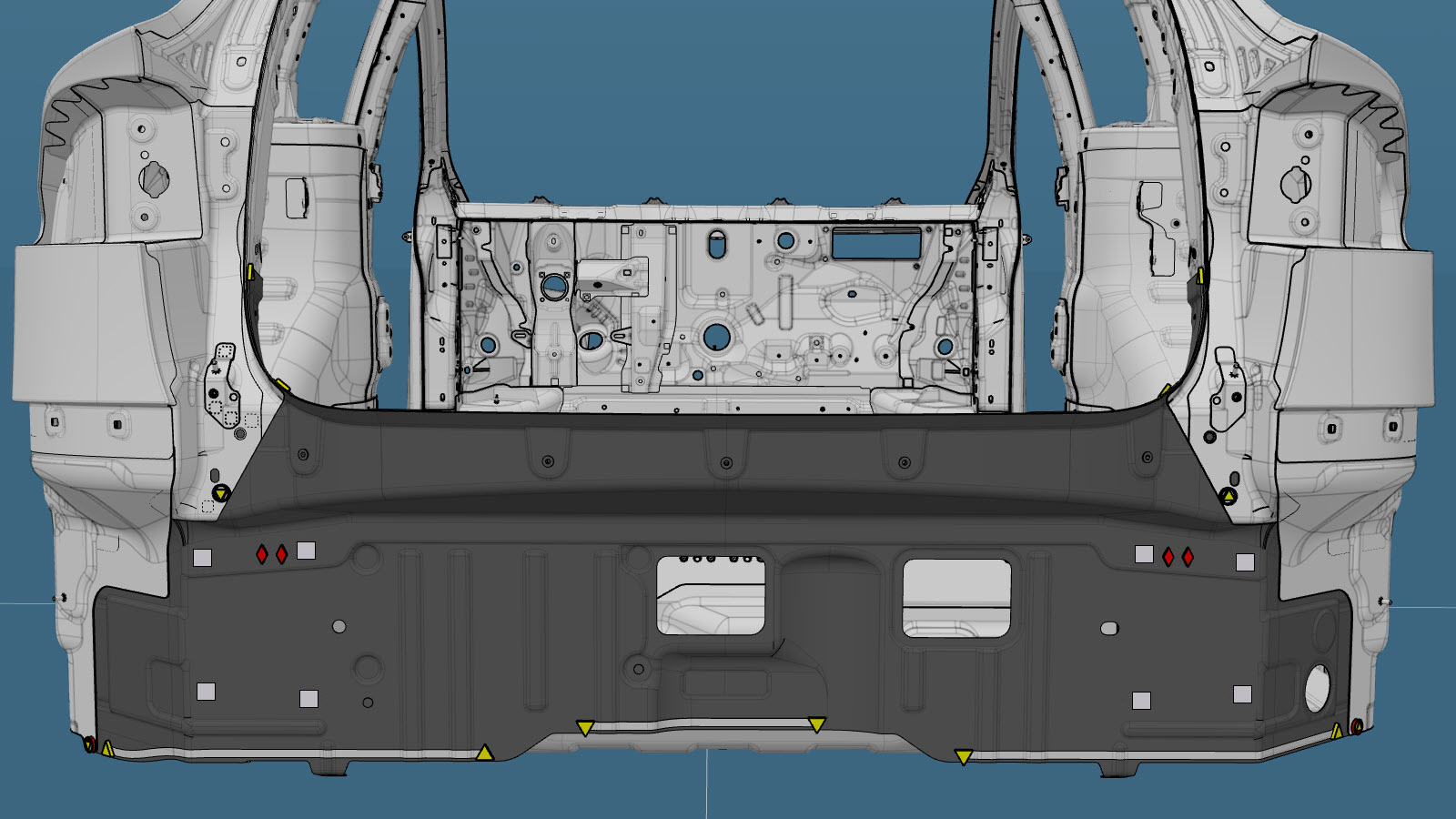

  2. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites ocos, S18

    ou rebites ocos, S28

    ou rebites ocos, S38

    ou parafusos, cabeça sextavada

    Porca

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
    Aperte as porcas com um binário de 50 Nm.
  5. Realize quaisquer operações pós-reparação necessárias.
