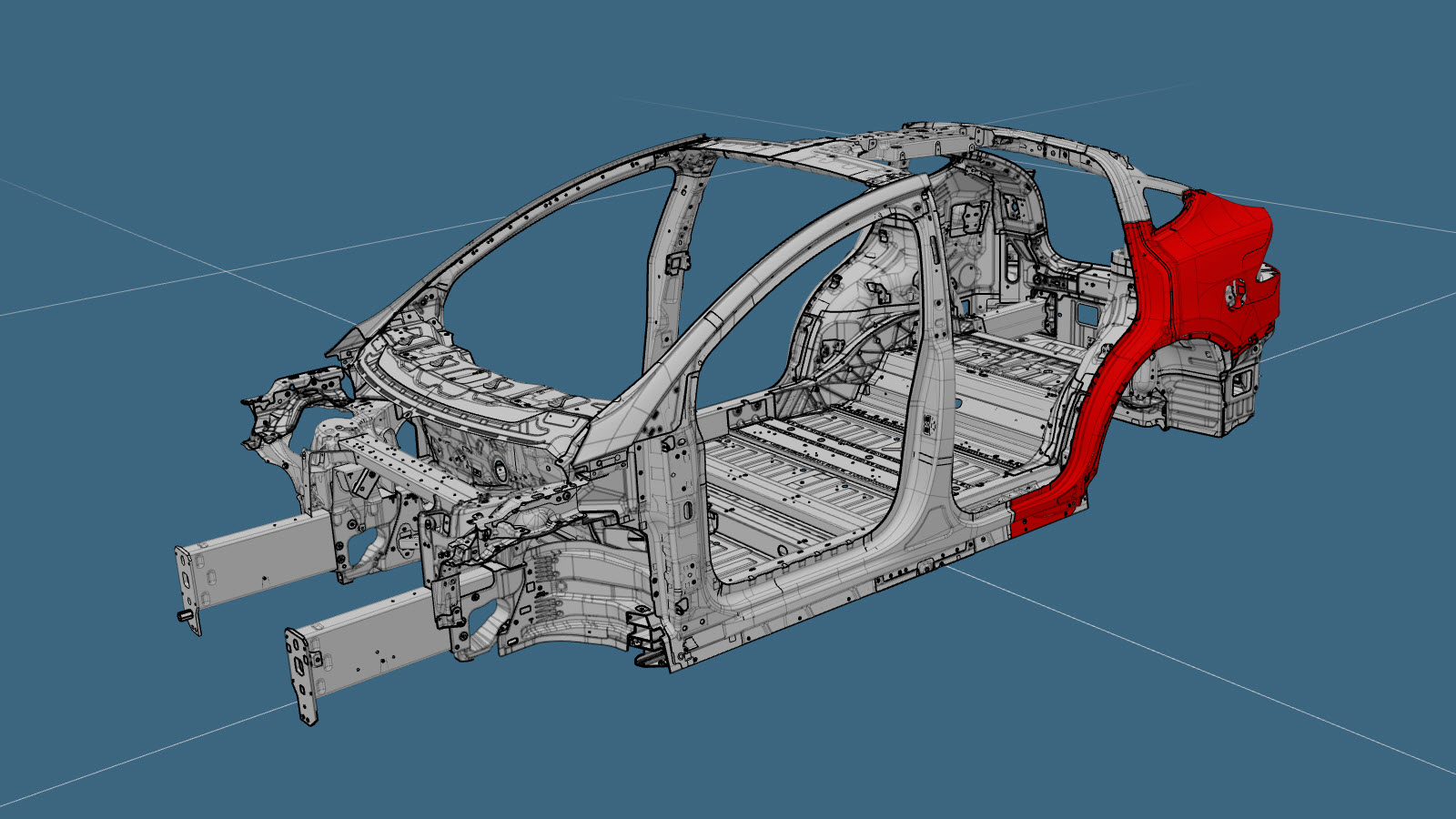

Camada exterior de quarto com extensão inferior do pilar C (veículos construídos para a China)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

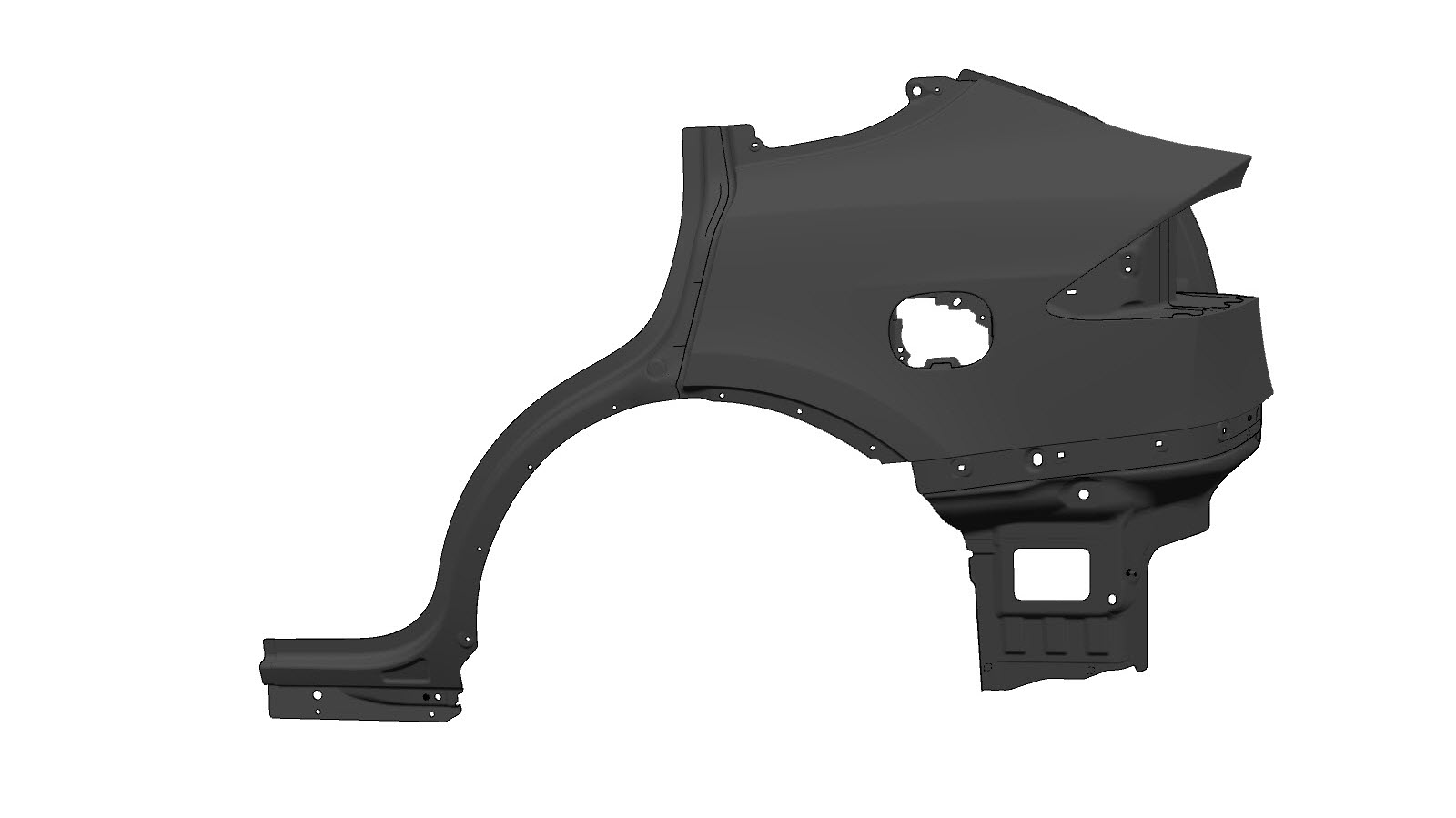

1	ASSEMBLY - REAR QUARTER OUTER COMPLETE GB CHARGE PORT (Parte exterior de quarto completa)
12	Rebite de cabeça redonda estrutural, 6,5 mm
23	Rebite embutido, 4,8 mm, curto
1	Rebite embutido, 4,8 mm, comprido
14	Rebite oco S08
9	Rebite oco S18
6	Rebite oco S28
3	Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

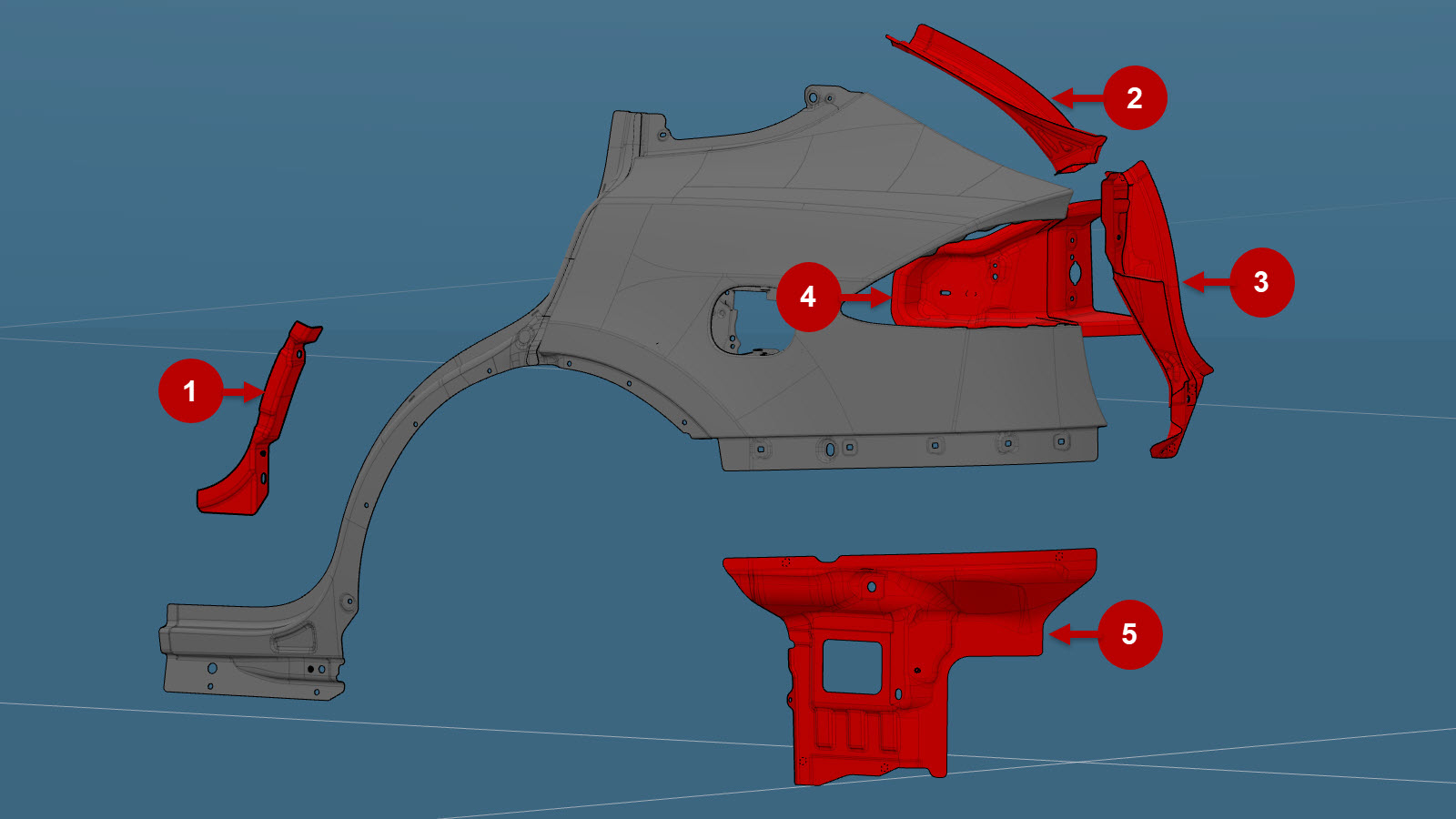

Remova os seguintes componentes da peça de manutenção para construir o novo componente.
- 1 – Reforço do pilar C
- 2 – Extensão superior da parte exterior do quarto traseiro
- 3 – Alojamento inferior da luz traseira
- 4 – Conjunto do alojamento da luz
- 5 – Parte inferior exterior do quarto traseiro

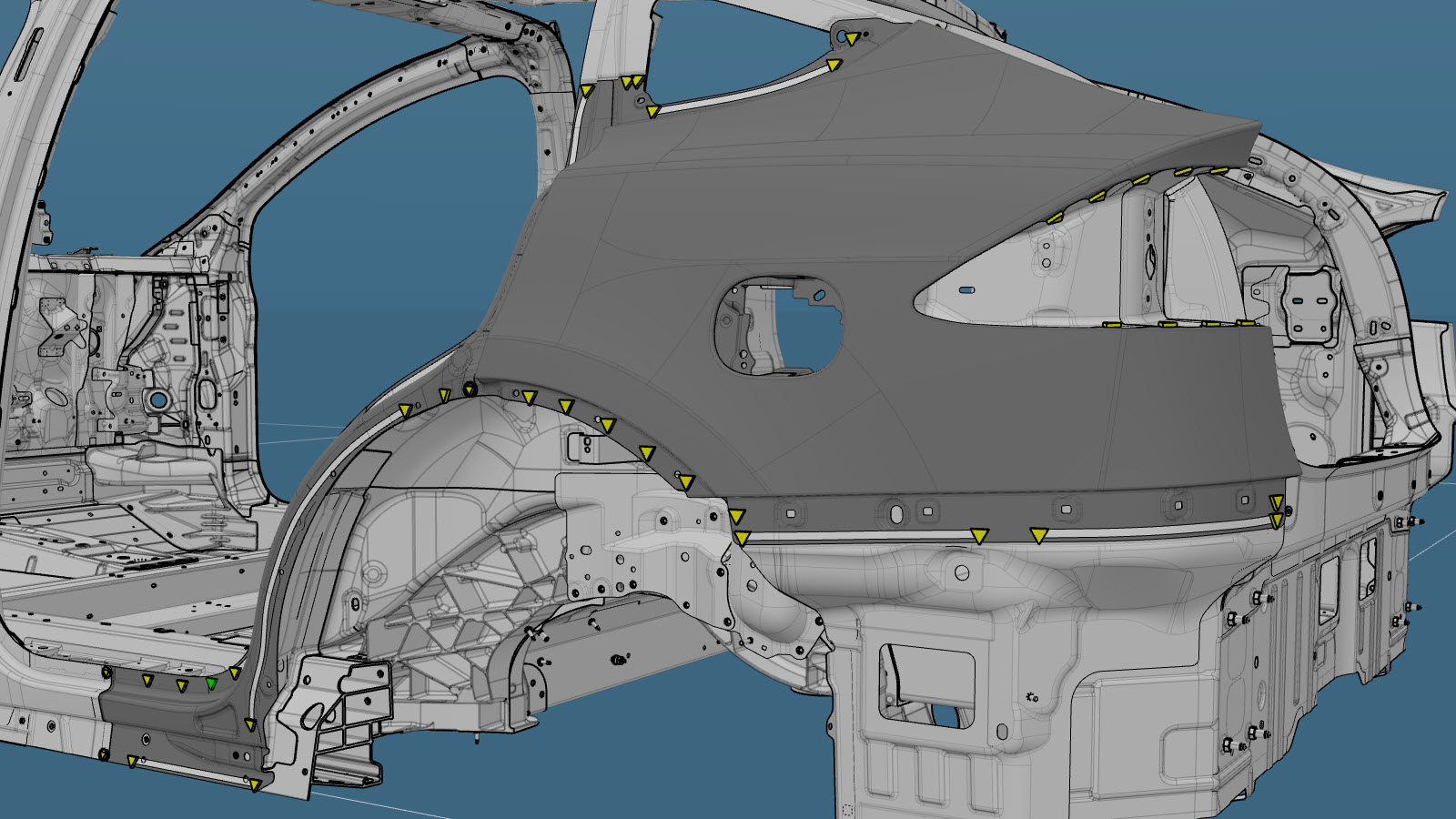

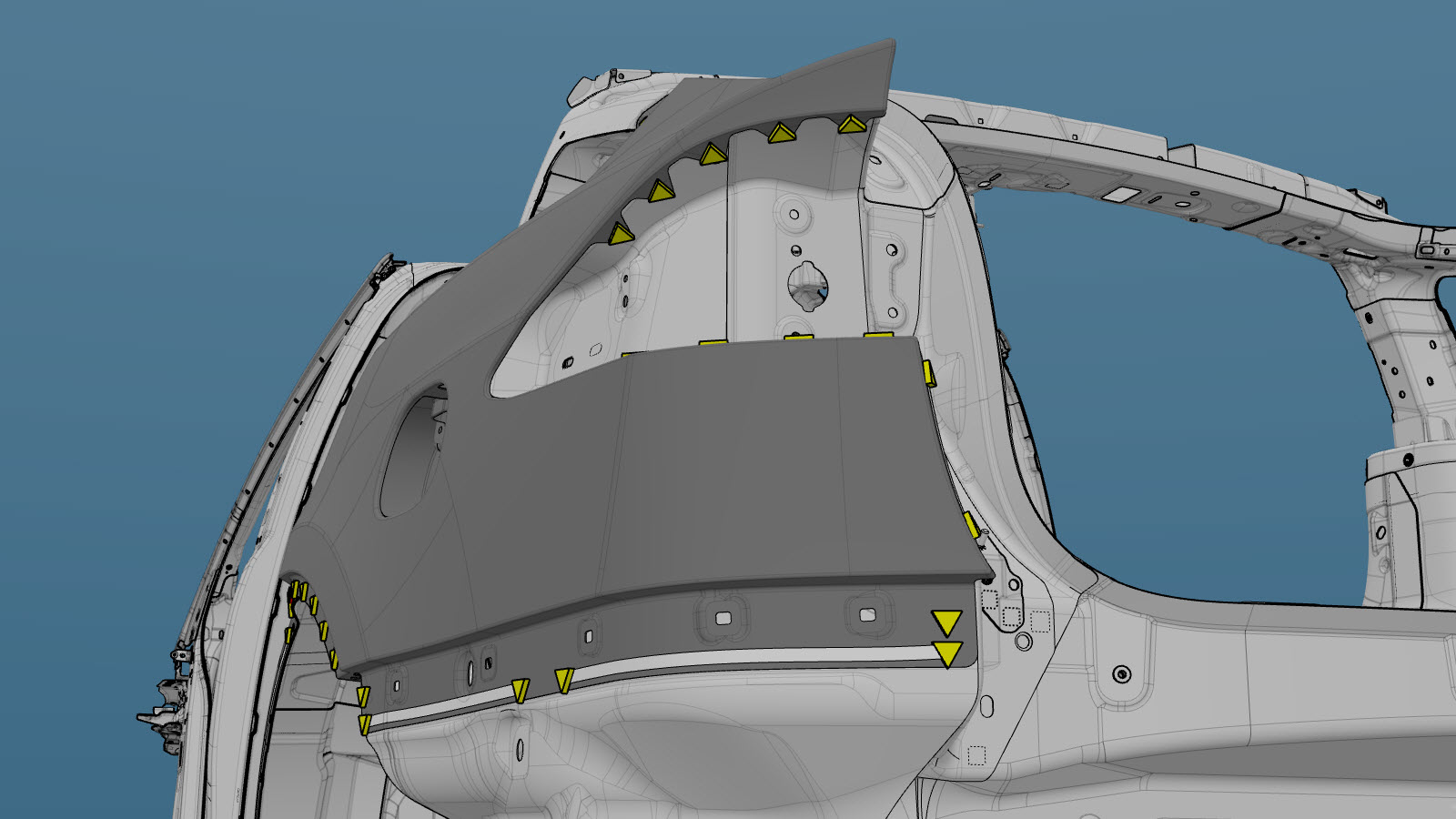

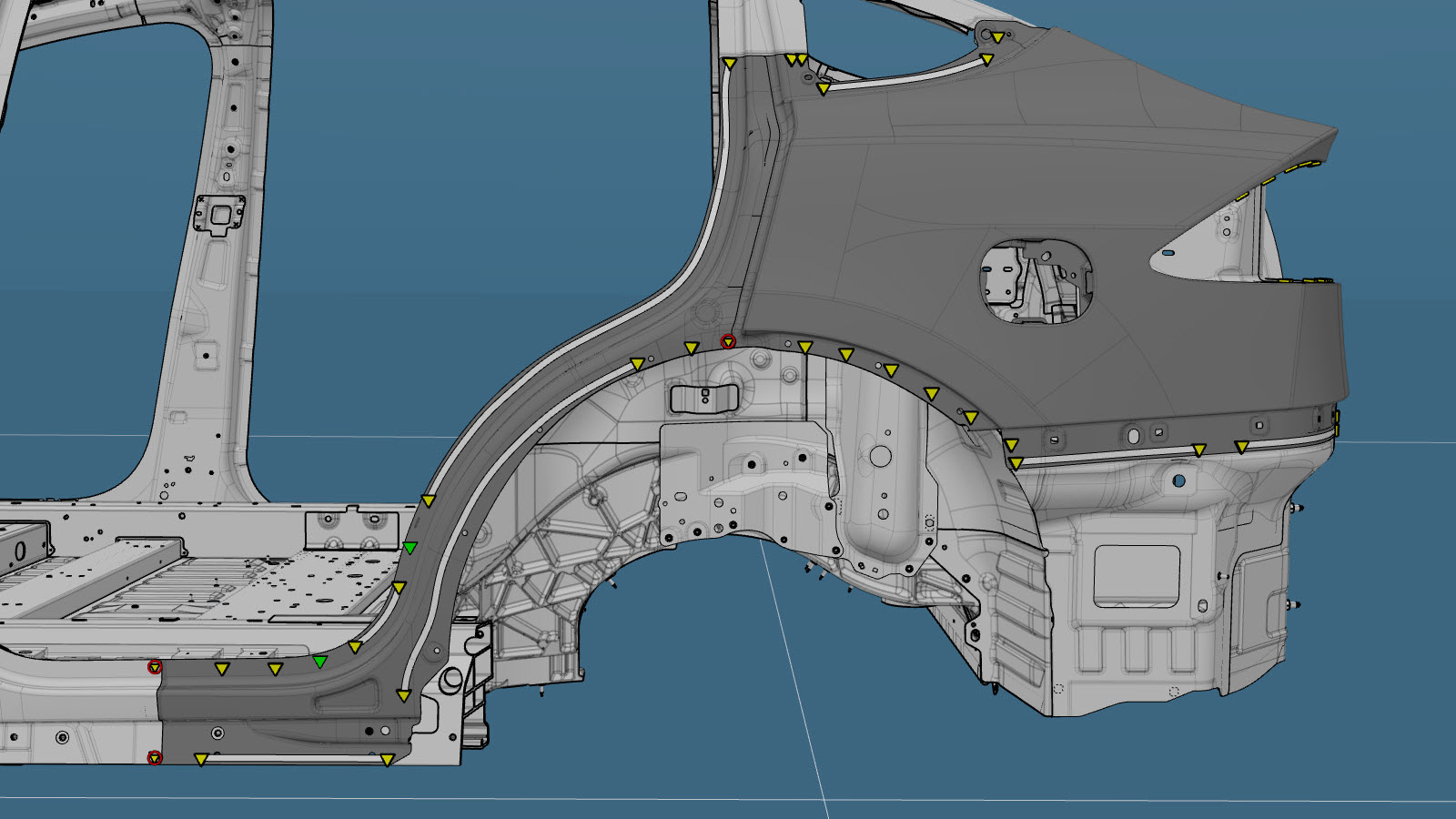

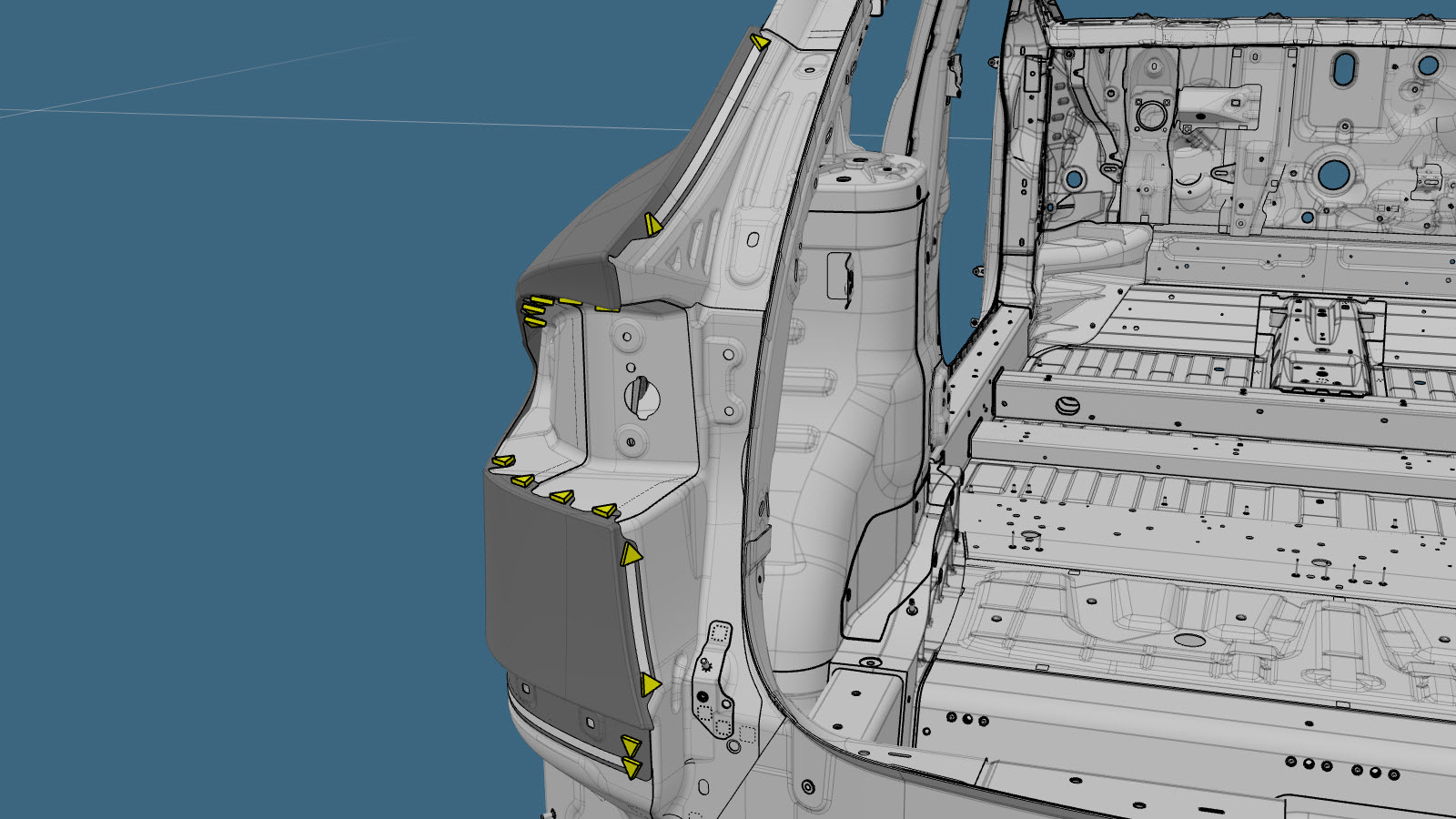

Remova o componente original.

ou soldaduras por pontos de fábrica

ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

ou soldadura por laser de fábrica

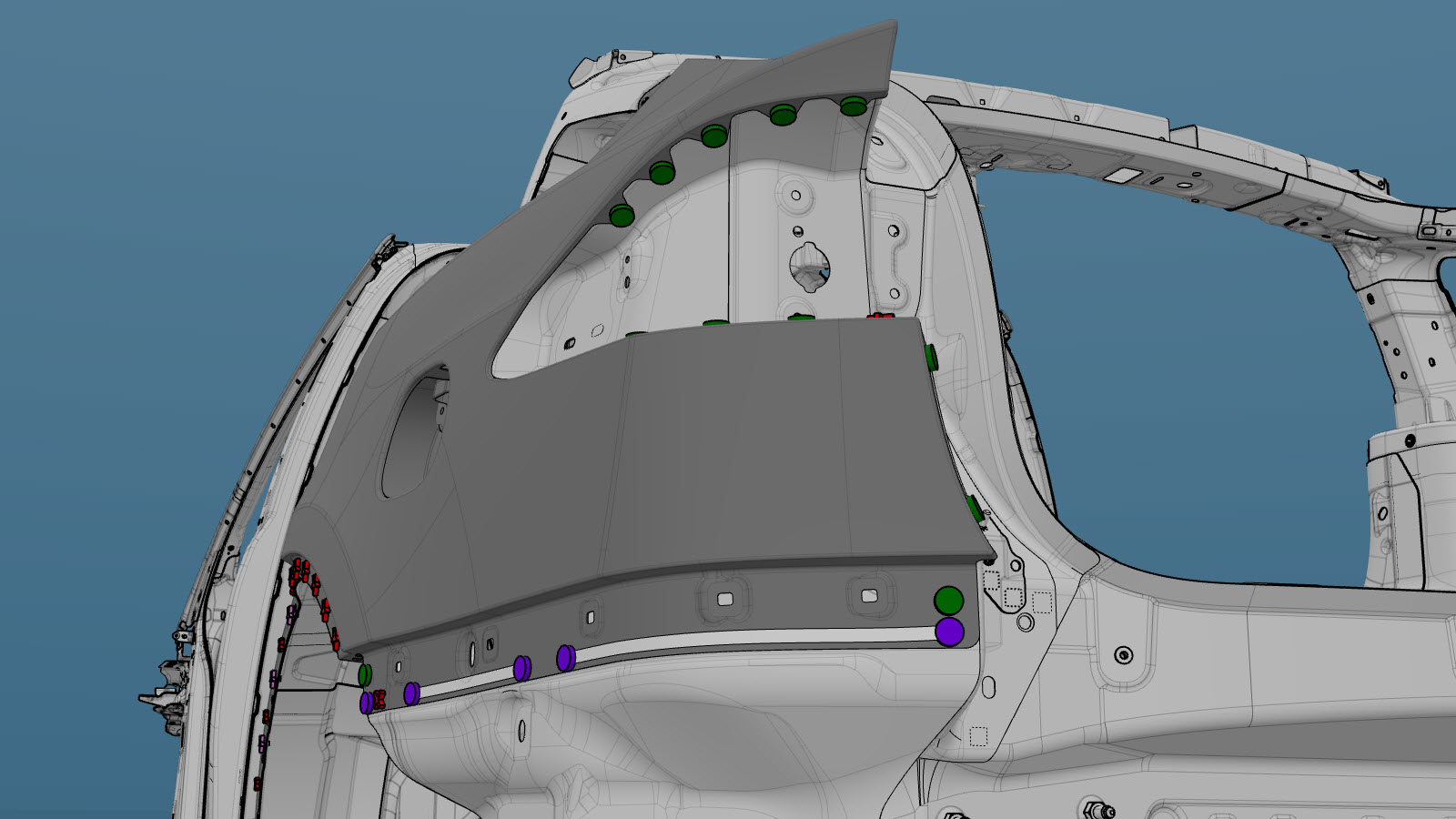

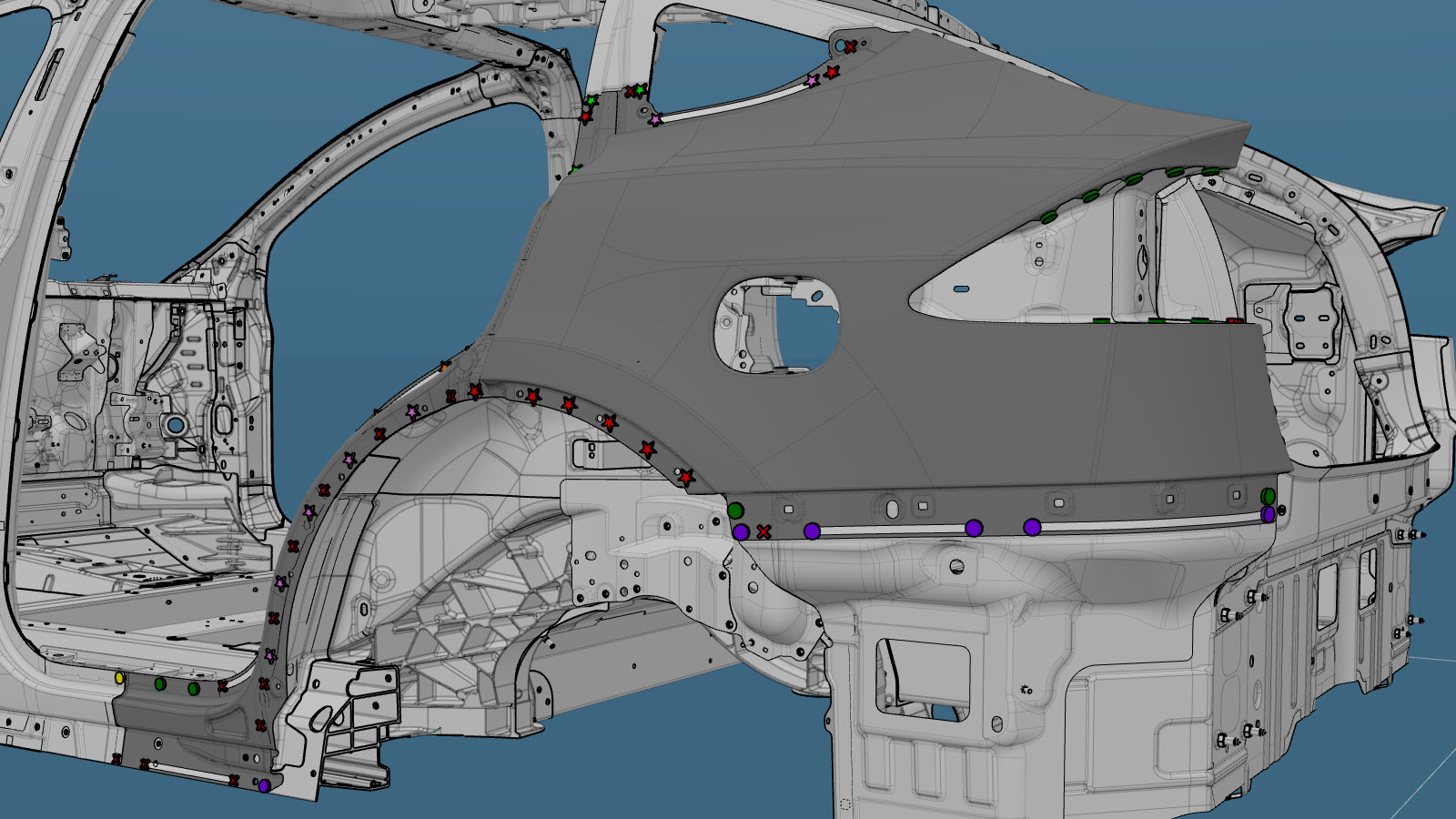

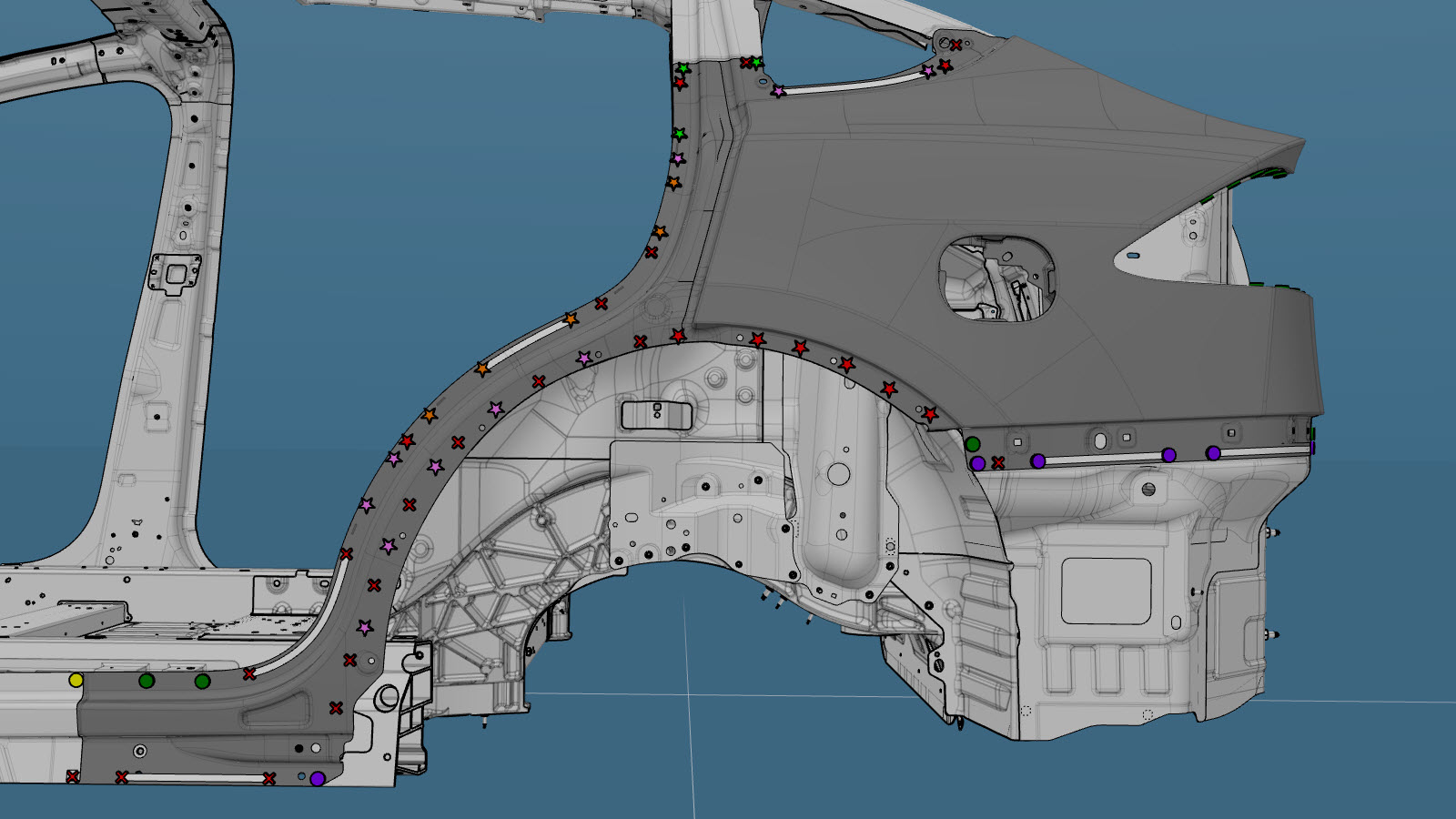

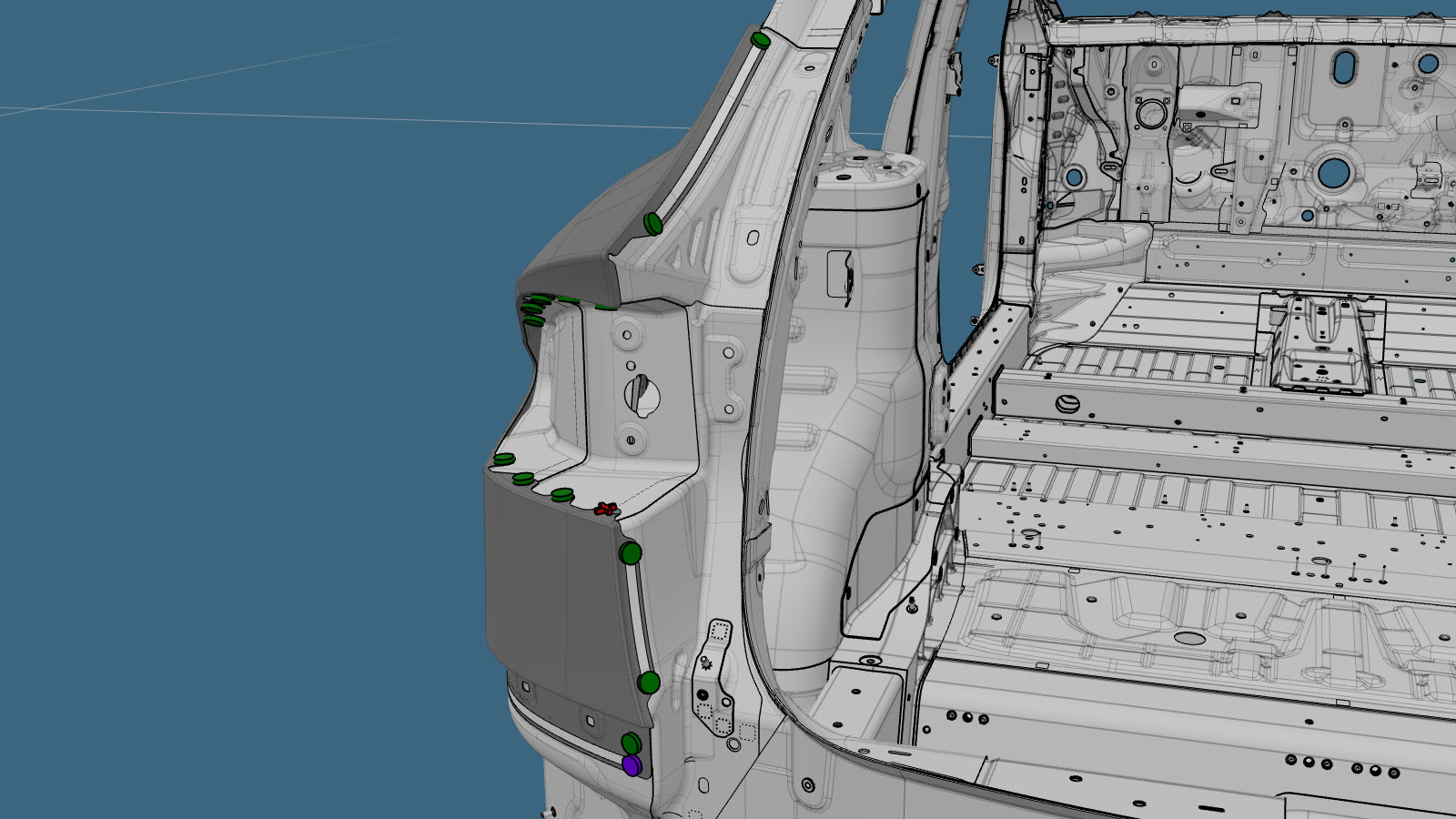

Prepare a instalação.

Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites de cabeça redonda estruturais, 6,5 mm

ou rebites embutidos, 4,8 mm, curtos

ou rebites embutidos, 4,8 mm, compridos

ou rebites ocos, S08

ou rebites ocos, S18

ou rebites ocos, S28

ou rebites ocos, S38
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Preencha a folga entre o painel da parte exterior de quarto e o painel da parte inferior exterior de quarto (indicado a vermelho) com uretano.
Assim que o uretano estiver seco, utilize vedante para juntas para preencher completamente a junta.
Realize quaisquer operações pós-reparação necessárias.
