Extensão da cava da roda

Código de correção: 10101913802 10101913902 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

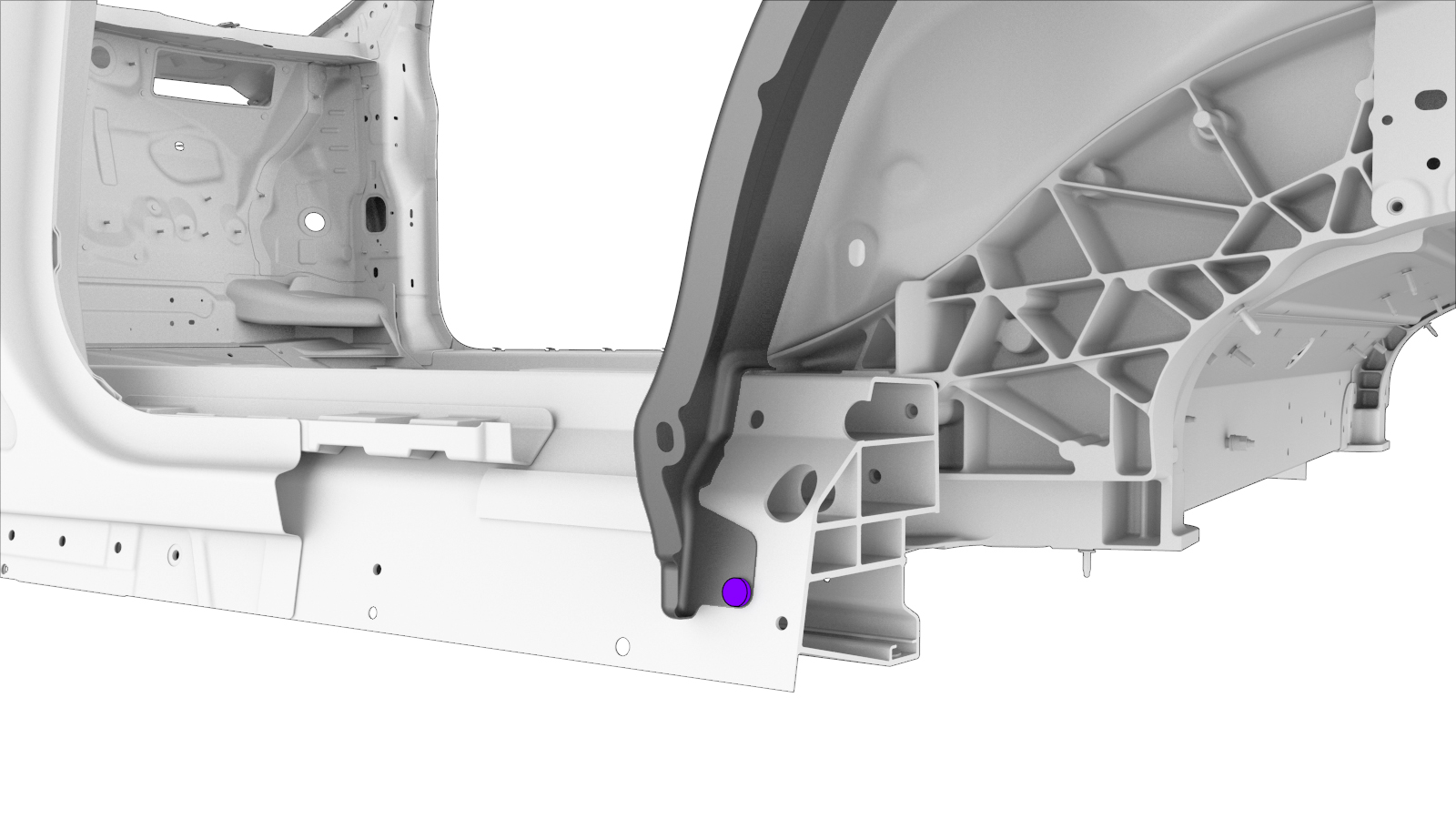

Quantidade Descrição Imagem/Notas

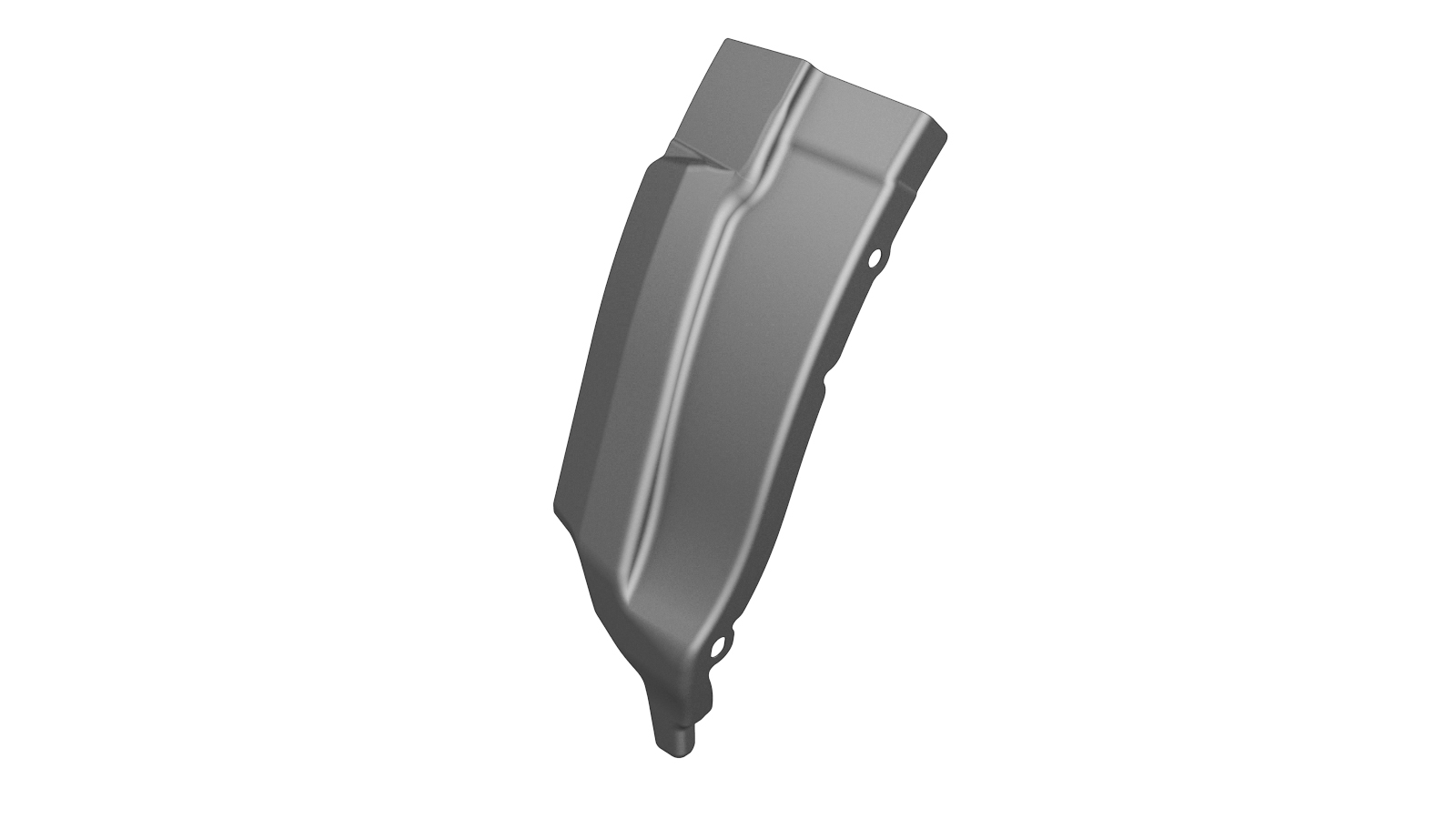

1 CONJUNTO, EXTENSÃO DA CAVA DA RODA TRASEIRA, DIANTEIRA, (extensão da cava da roda – dianteira)
11 Rebite de cabeça redonda estrutural, 6,5 mm
2

SPR, 5x4,5

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Extensão inferior do pilar C.

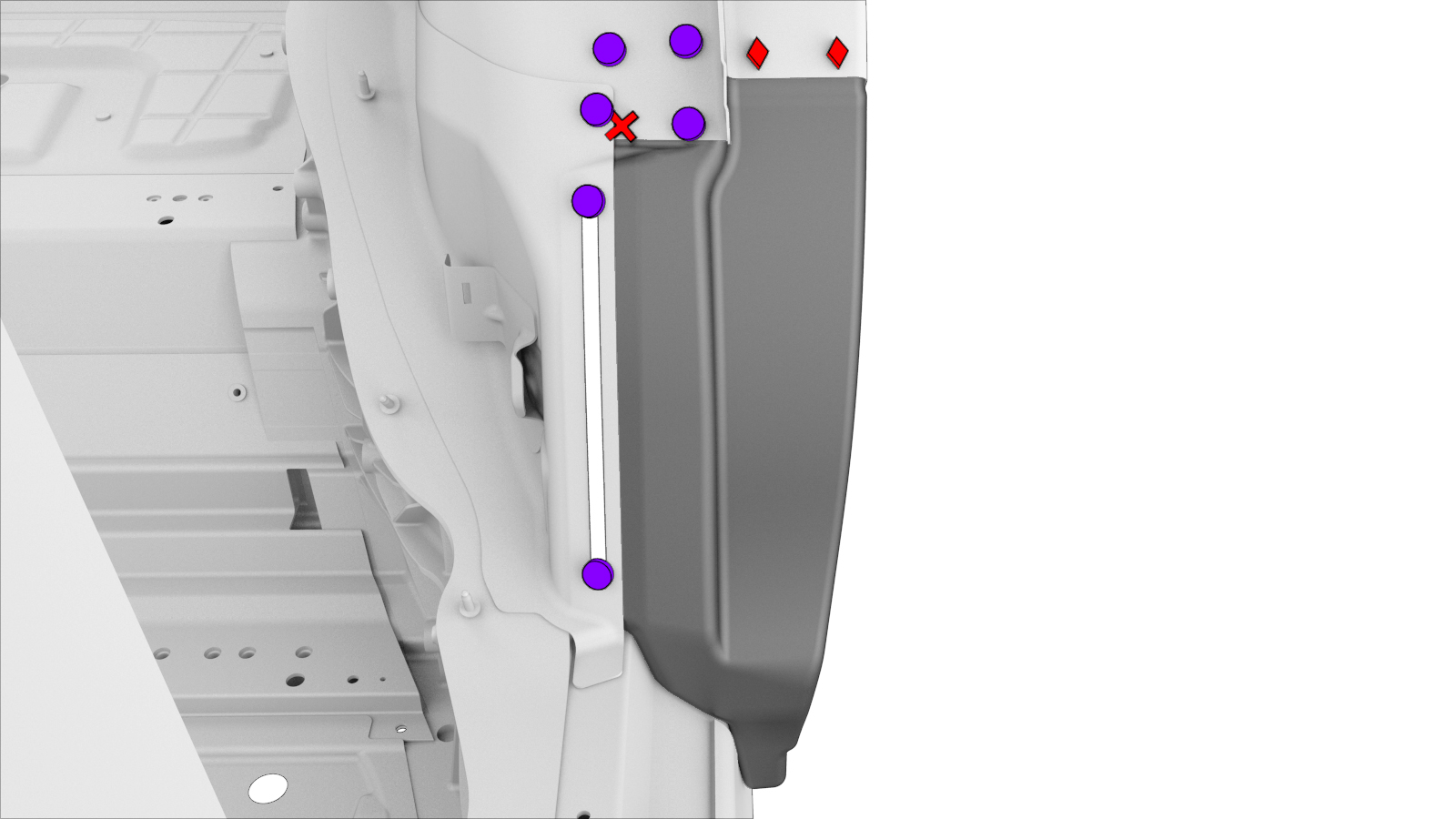

  2. Remova o componente original.
    ou soldaduras por pontos de fábrica

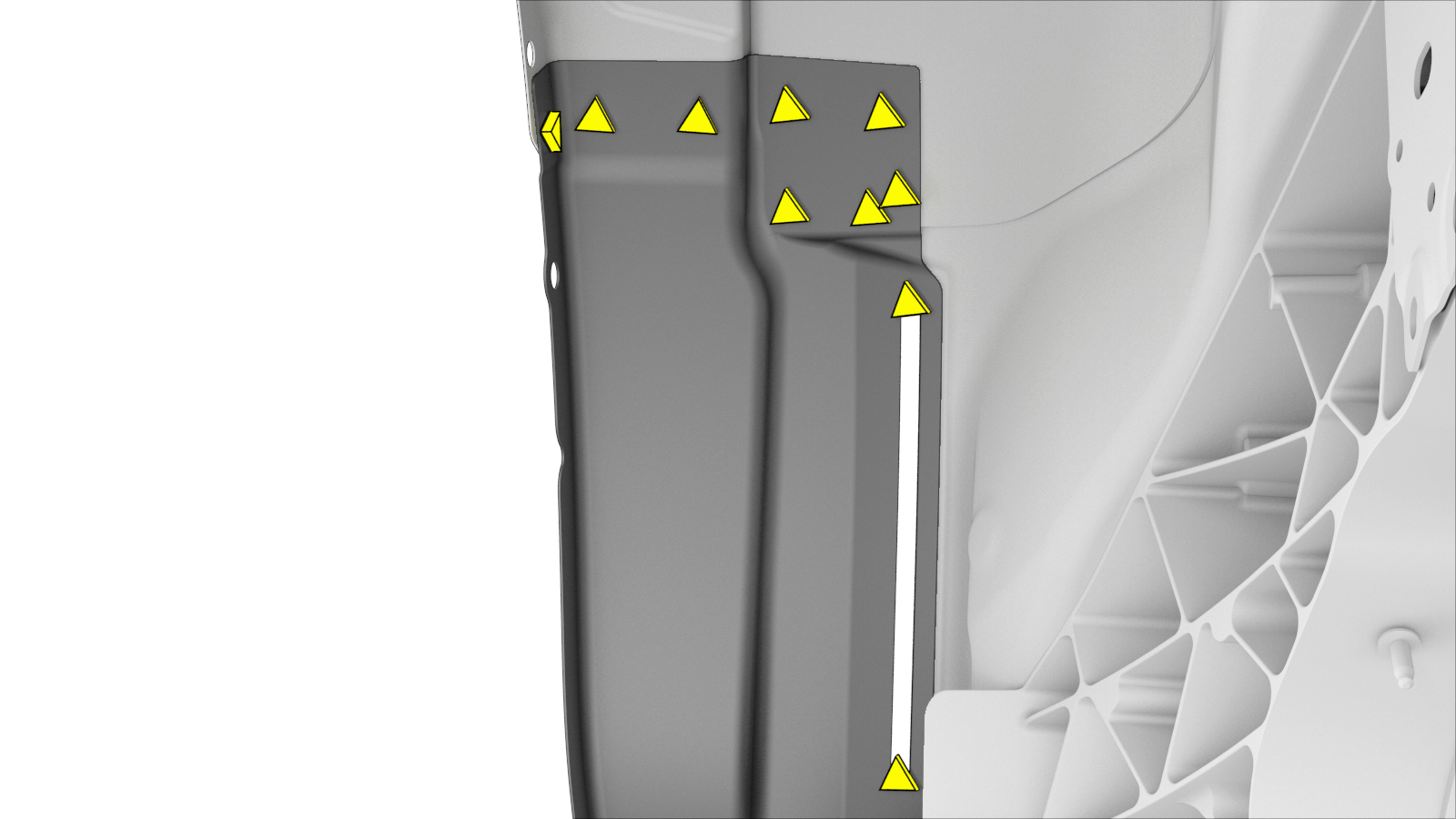

  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Nota
    É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.
  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

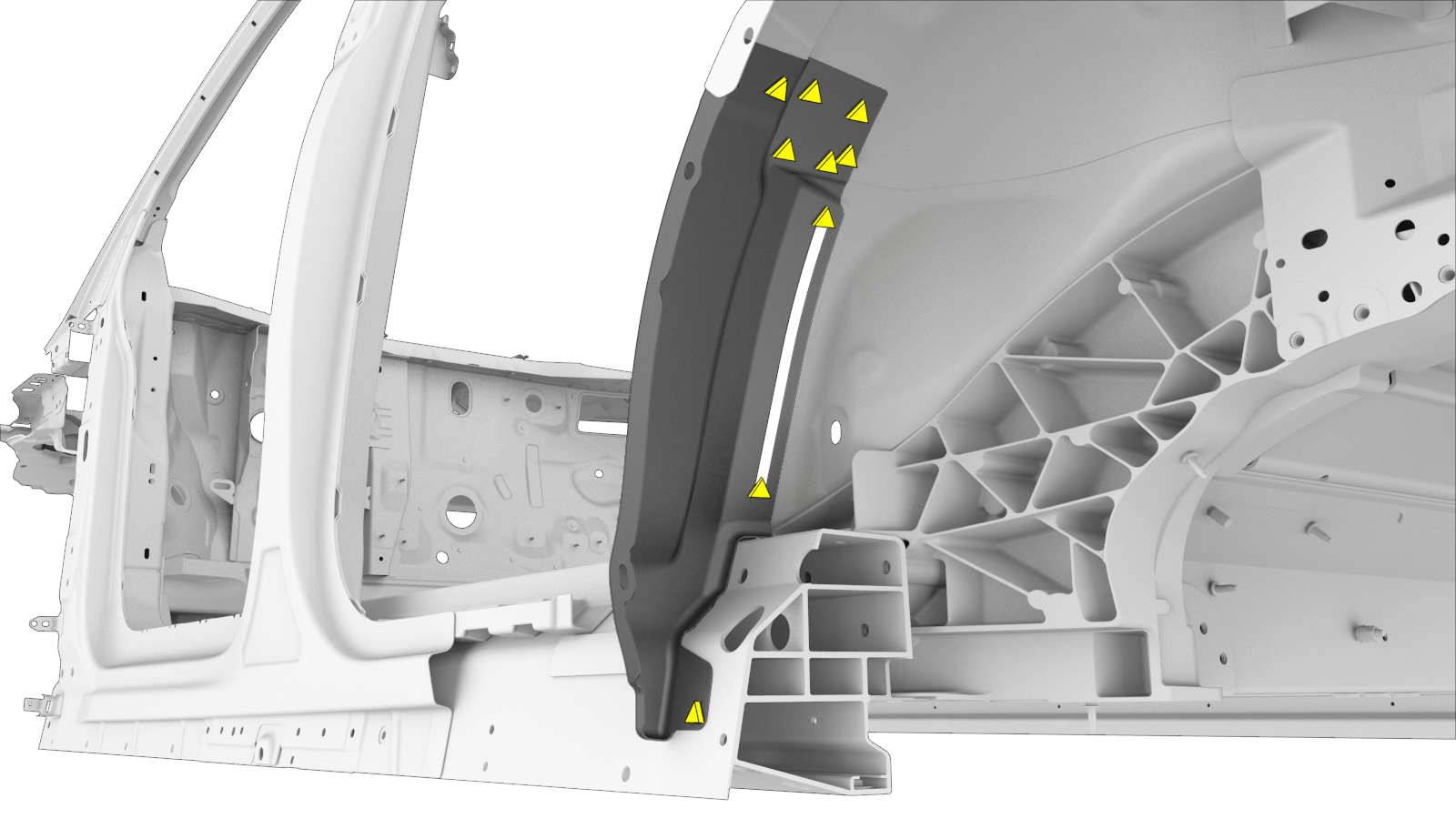

  5. Instale o novo componente ou componentes.
  6. Instale o item Extensão inferior do pilar C.
  7. Instale o item Reforço do pilar C.
  8. Realize quaisquer operações pós-reparação necessárias.
