Secção interior de quarto (lado esquerdo) – Veículos construídos para a China depois de 3 de outubro de 2017

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

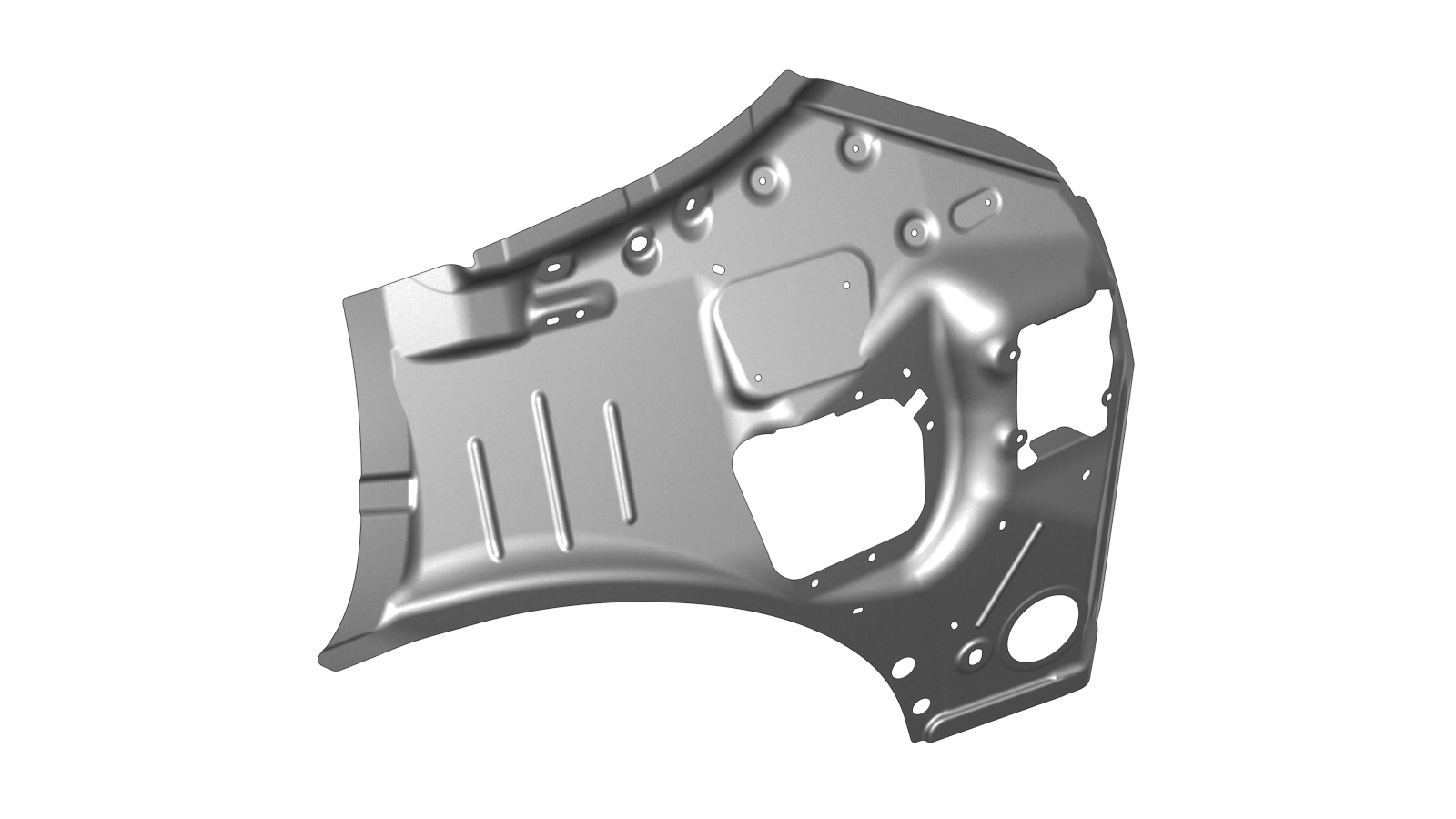

1	CONJUNTO MX – PAINEL INTERIOR DE QUARTO TRASEIRO PARA A CHINA (painel interior de quarto – lado esquerdo – veículos construídos para a China depois de 3 de outubro de 2017)
19	Rebite de cabeça redonda estrutural, 6,5 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o item Parte exterior de quarto – Veículos construídos para a China.
Remova a secção necessária de Cava da roda traseira.

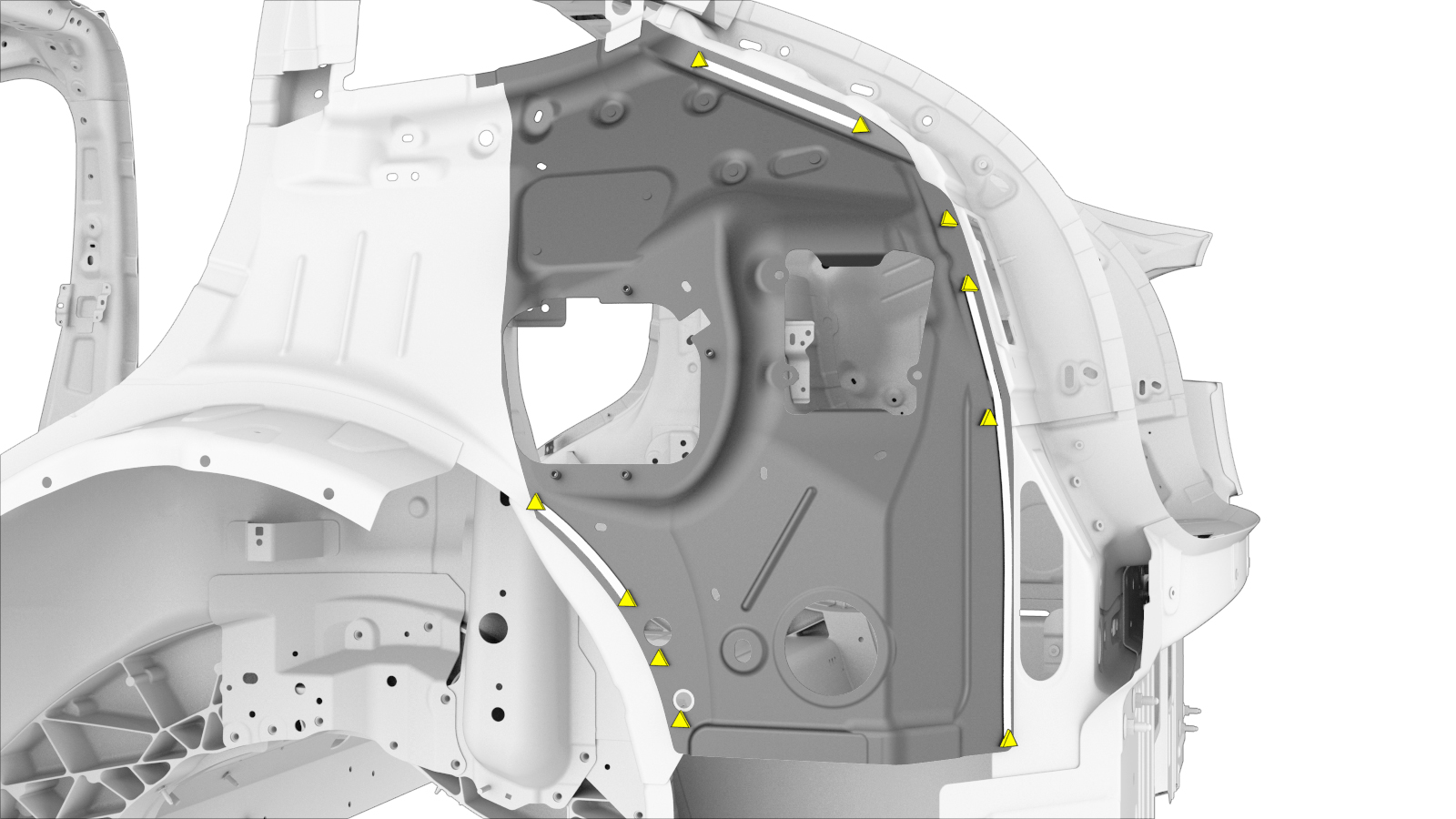

Remova o componente original.

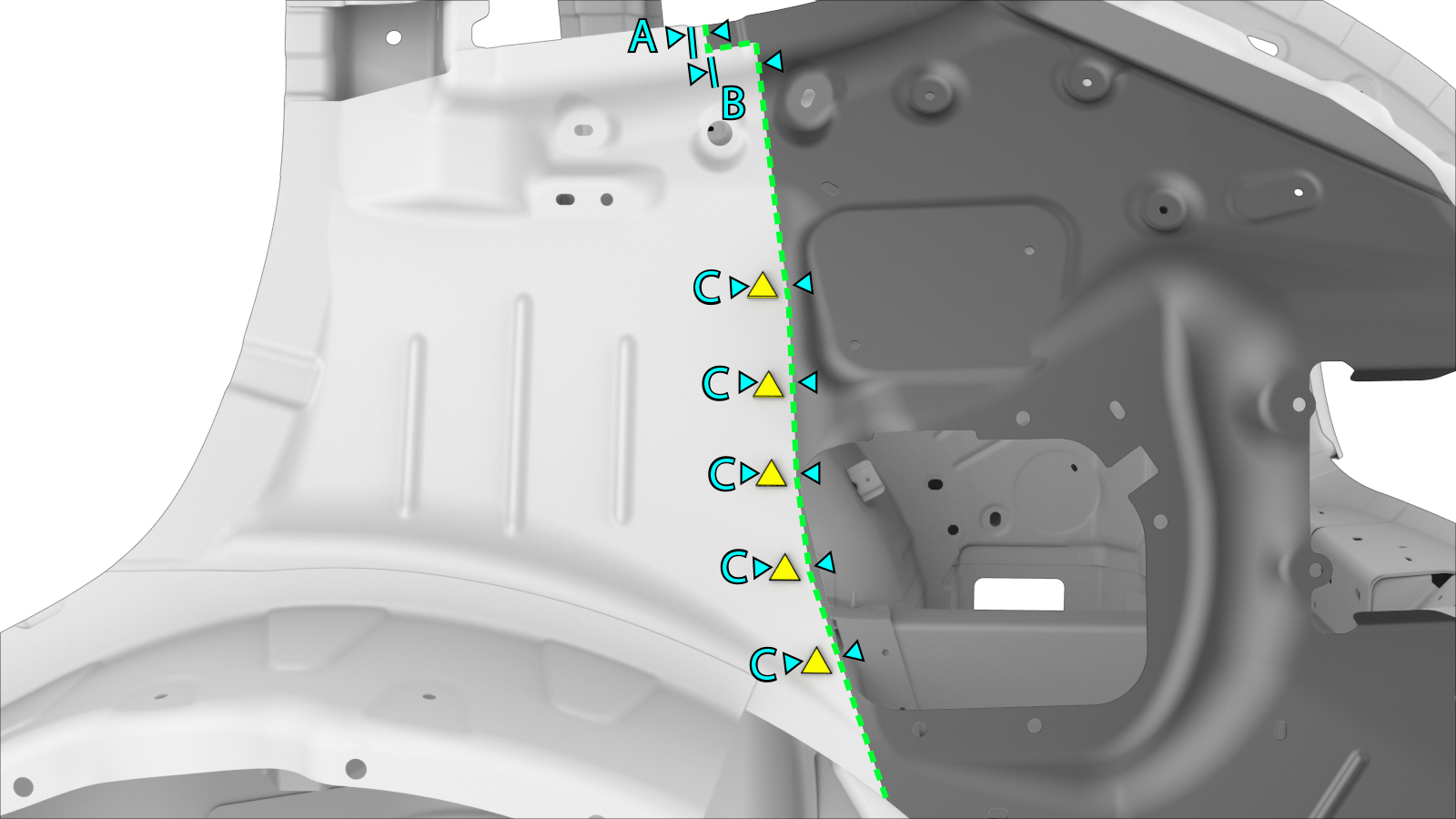

ou soldaduras por pontos de fábrica
- A = 5 mm.
- B = 30 mm.
- C = 15 mm.
Nota
Não remova as soldaduras por pontos utilizadas para efeitos de medição. Ao invés, corte 15 mm na traseira das soldaduras por pontos indicadas.
Linha de corte

Ponto/linha de referência

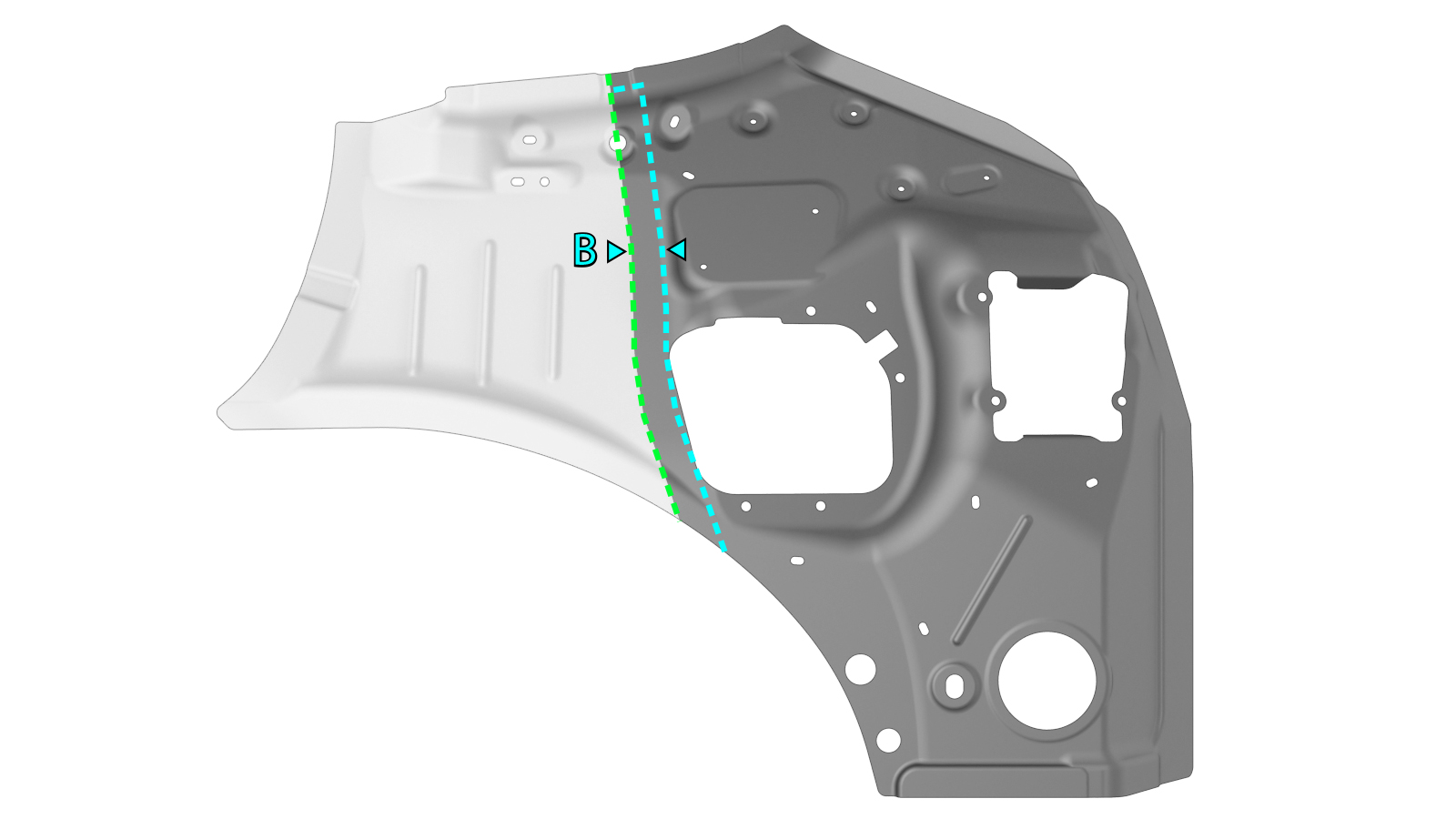

Crie o novo componente cortando a nova peça de assistência da parte interior de quarto.
Nota
Utilizando a secção removida do componente antigo como modelo, corte a peça de assistência 30 mm maior do que a secção removida do componente antigo. Os 30 mm criam uma união sobreposta com o componente ainda no veículo.

Linha de corte

Ponto/linha de referência
- B = 30 mm.
Nota

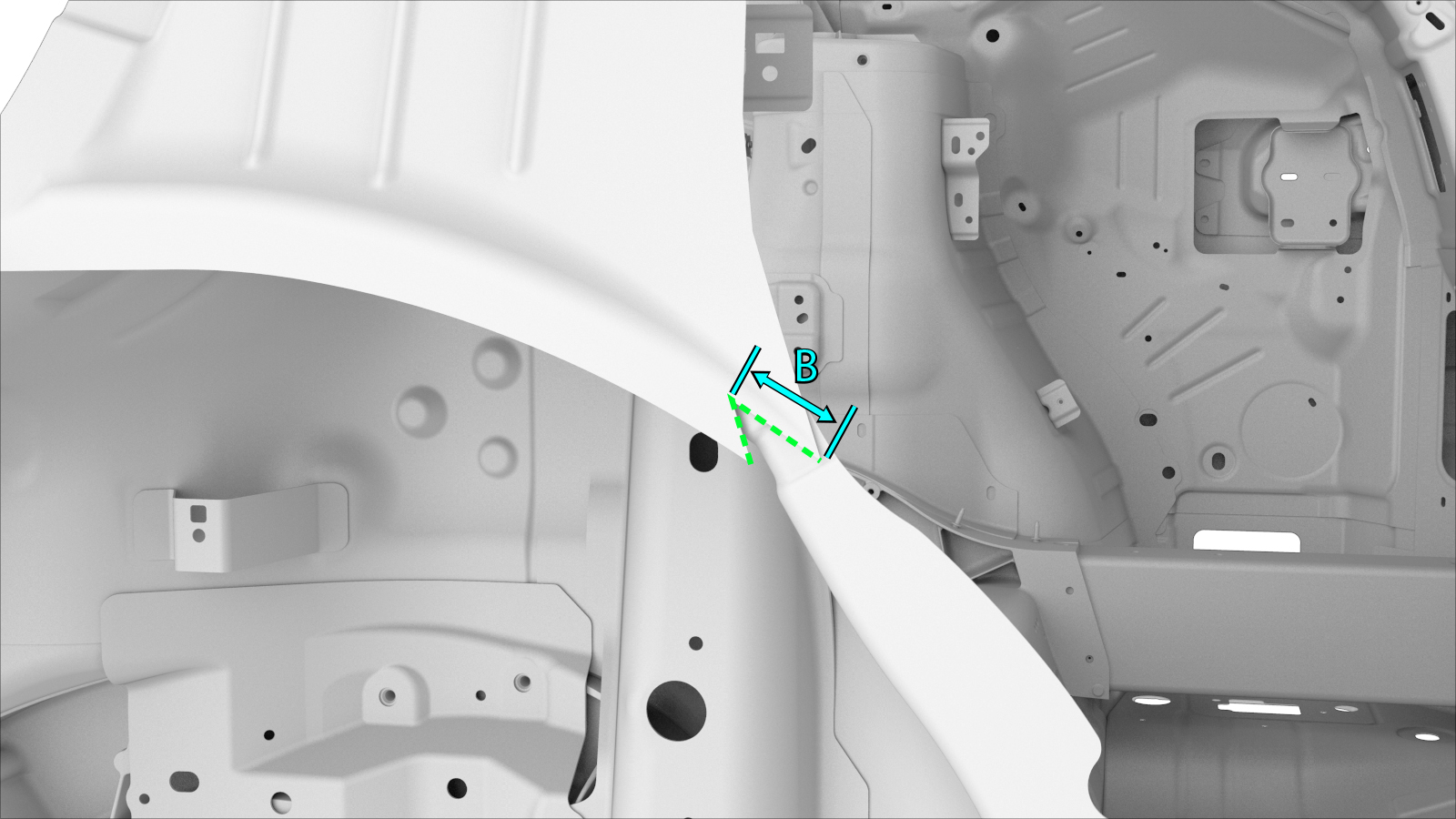

Na área dianteira superior onde o novo componente será instalado, apare o novo componente, conforme necessário, para obter uma boa soldadura ponta a ponta.
Prepare a instalação.

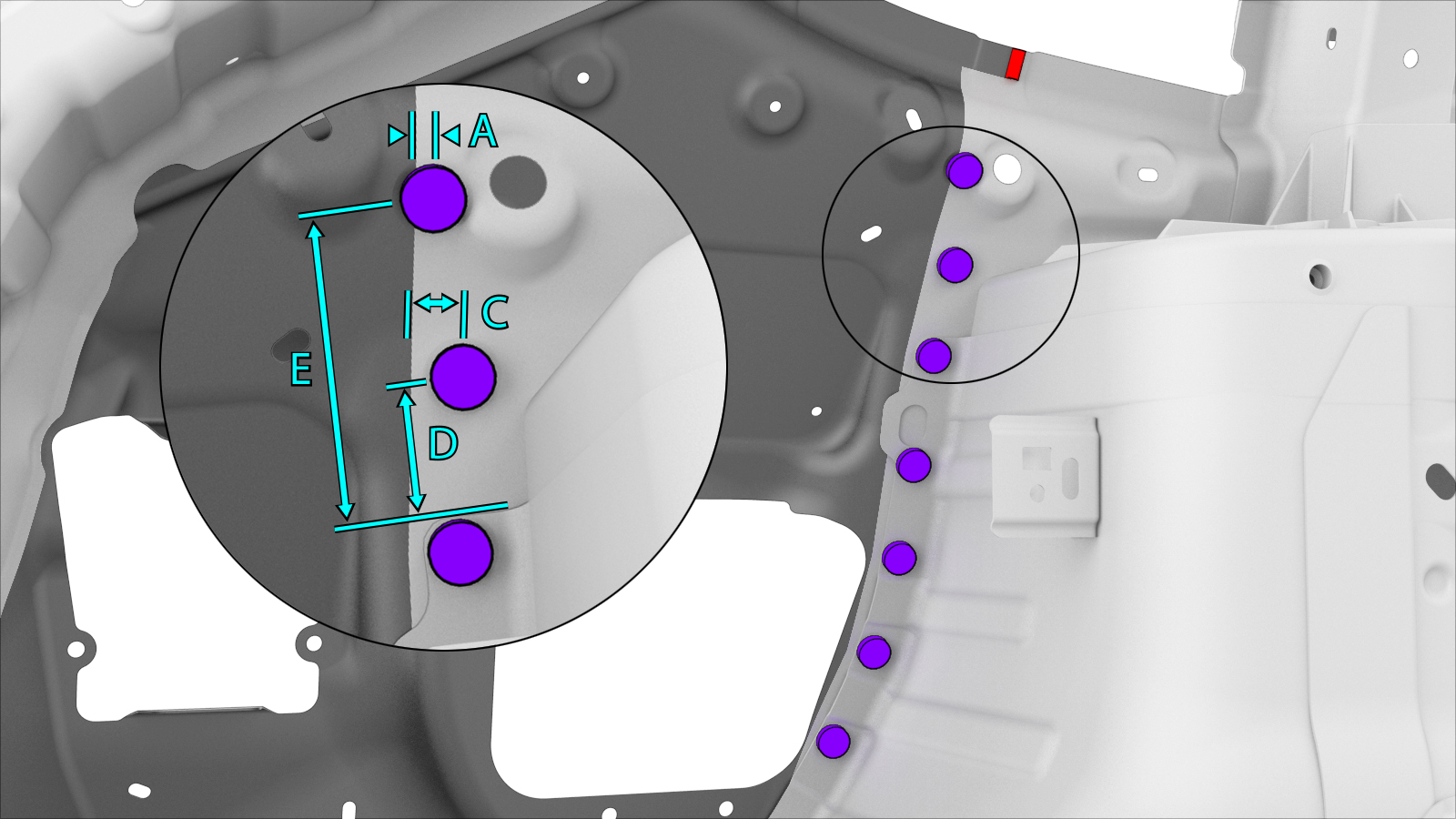

ou rebites de cabeça redonda estruturais, 6,5 mm
- A = 5 mm.
- C = 15 mm.
- D = 40 mm.
- E = 94 mm.
Soldadura GMA
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Efetue a soldadura GMA.
Soldadura GMA
Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
Instale a secção necessária de Cava da roda traseira.
Instale o item Parte exterior de quarto – Veículos construídos para a China.
Realize quaisquer operações pós-reparação necessárias.
