Conjunto completo de quarto traseiro

Código de correção: 10101913502 10101913602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

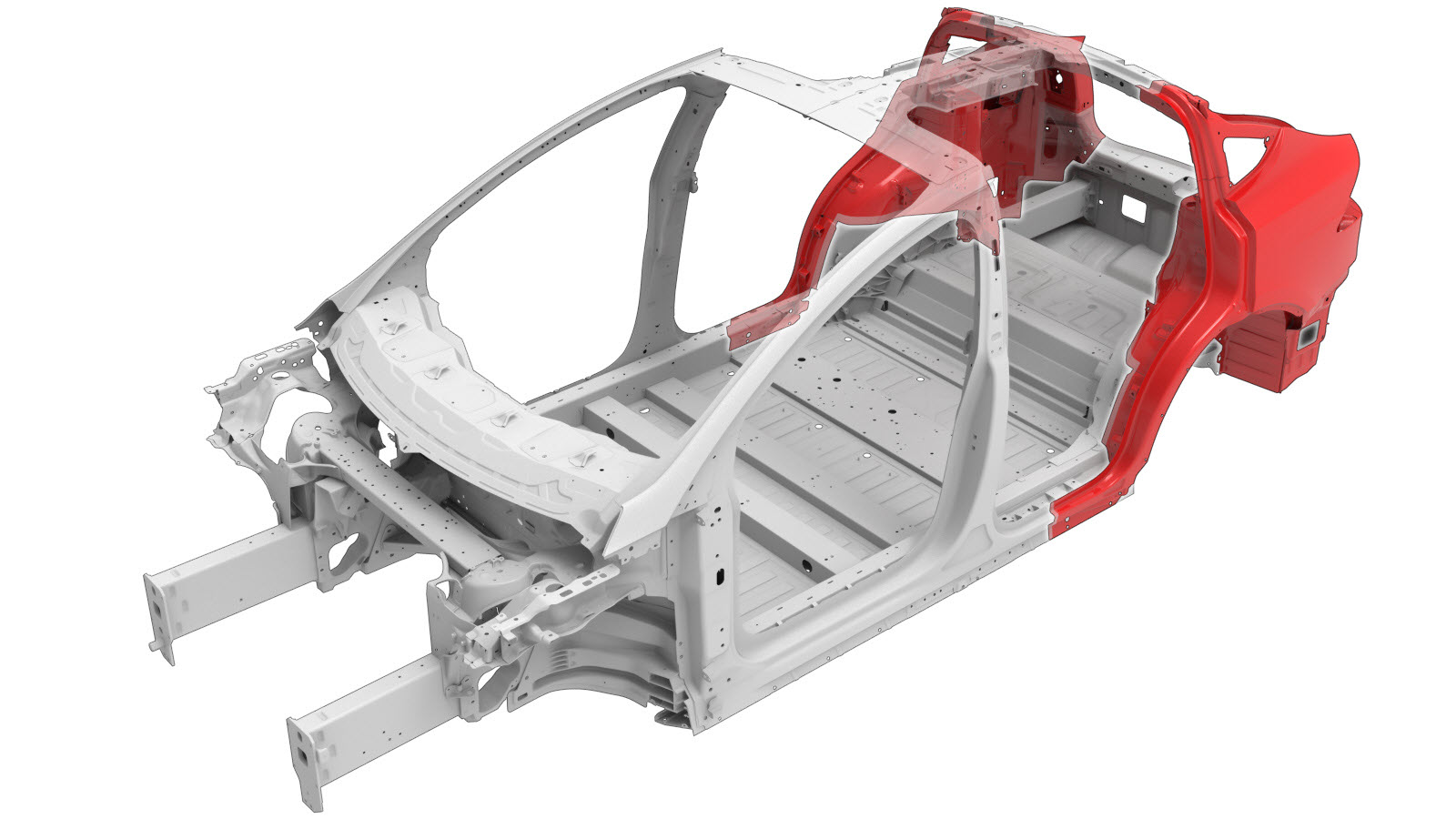

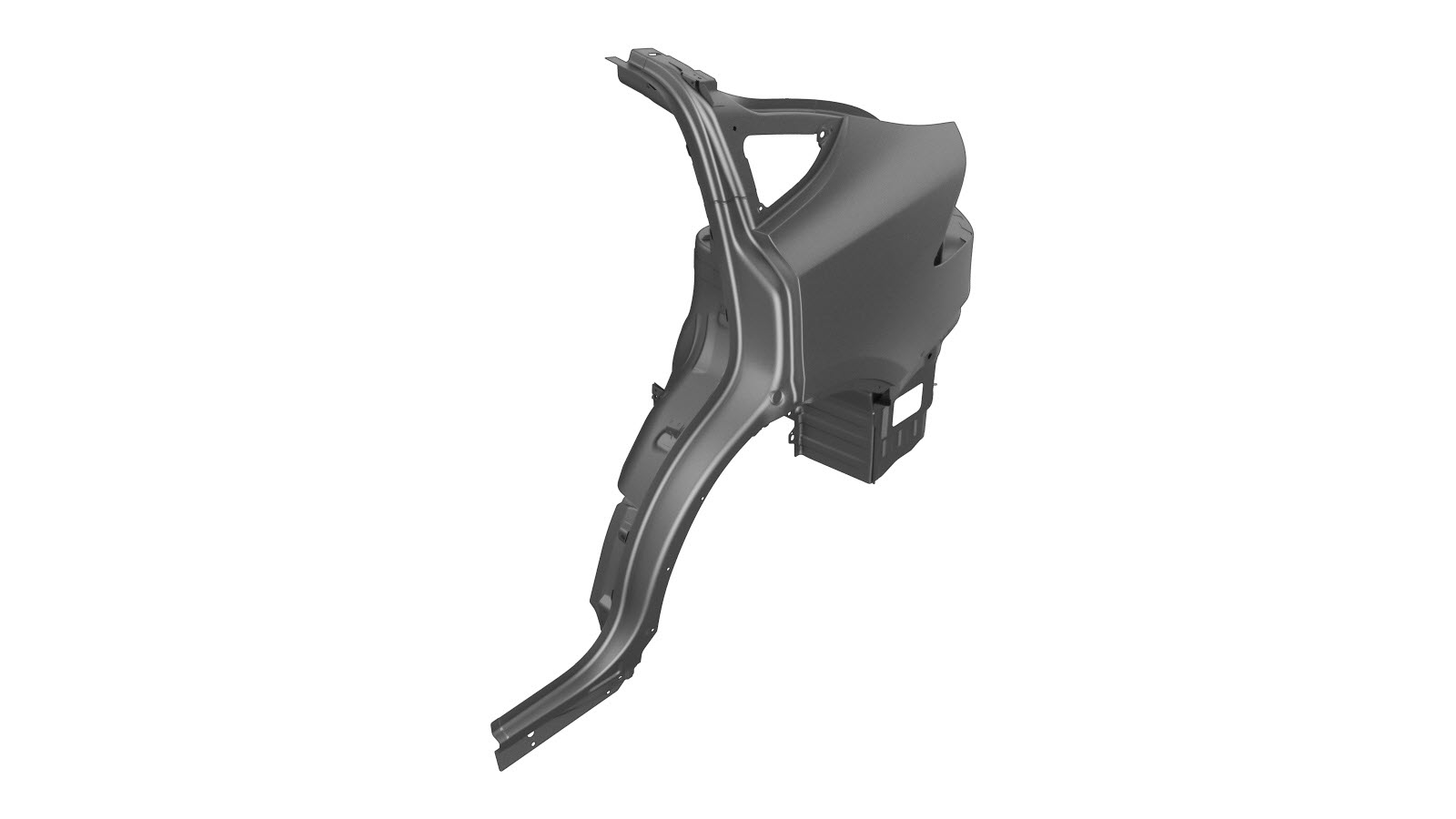

1 CONJUNTO MX – QUARTO TRASEIRO COMPLETO (conjunto completo de quarto traseiro)

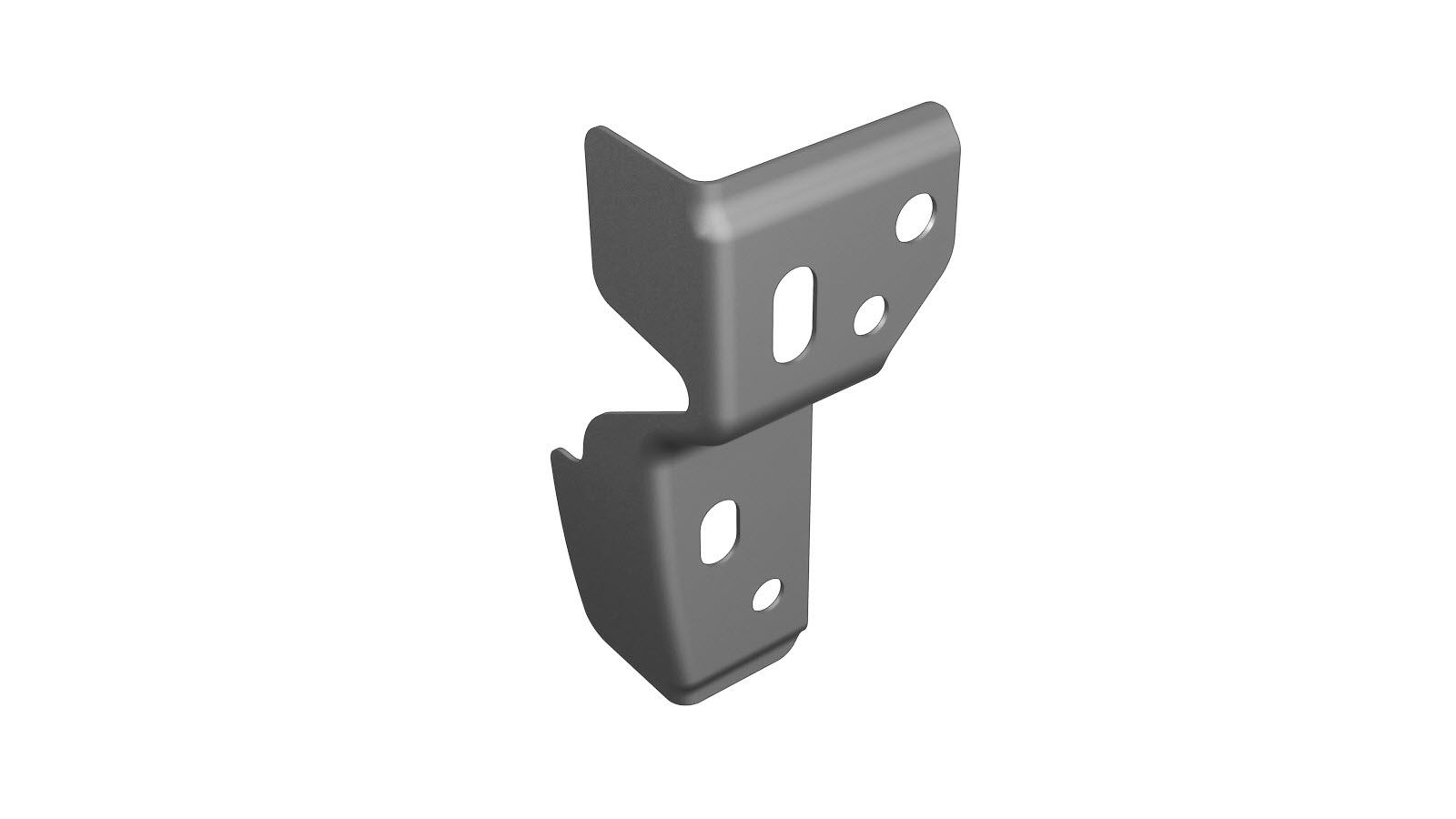

1 CONJUNTO – SUPORTE DA PRATELEIRA TRASEIRA (suporte da prateleira – lado esquerdo)
Informational PurposesAn informational icon, calling your attention
Nota
Apenas necessário para veículos construídos até 17 de outubro de 2016.
1 CONJUNTO – SUPORTE DA PRATELEIRA TRASEIRA DO LADO DIREITO (suporte da prateleira – lado direito)
Informational PurposesAn informational icon, calling your attention
Nota
Apenas necessário para veículos construídos até 17 de outubro de 2016.
2 Rebite estrutural de resistência elevada, 6,5 mm
27 (componente do lado esquerdo) ou 26 (componente do lado direito) Rebite de cabeça redonda estrutural, 6,5 mm
1 Rebite embutido, 4,8 mm, comprido
2 Rebite embutido, 4,8 mm, curto
8 Rebite oco S18
3 Rebite oco S28
6 Rebite oco S38
4 Parafuso, cabeça sextavada , M8-1.25X27 Número de peça Tesla 1621820-00-A.
7 Parafuso, cabeça sextavada PF, M8X16, STL[98] ZNNI BLK Número de peça Tesla 1008833-01-A.
7 Porca HF M8X1.25 10-ZNAL-W Número de peça Tesla 2007088.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Reforço exterior do nó traseiro.

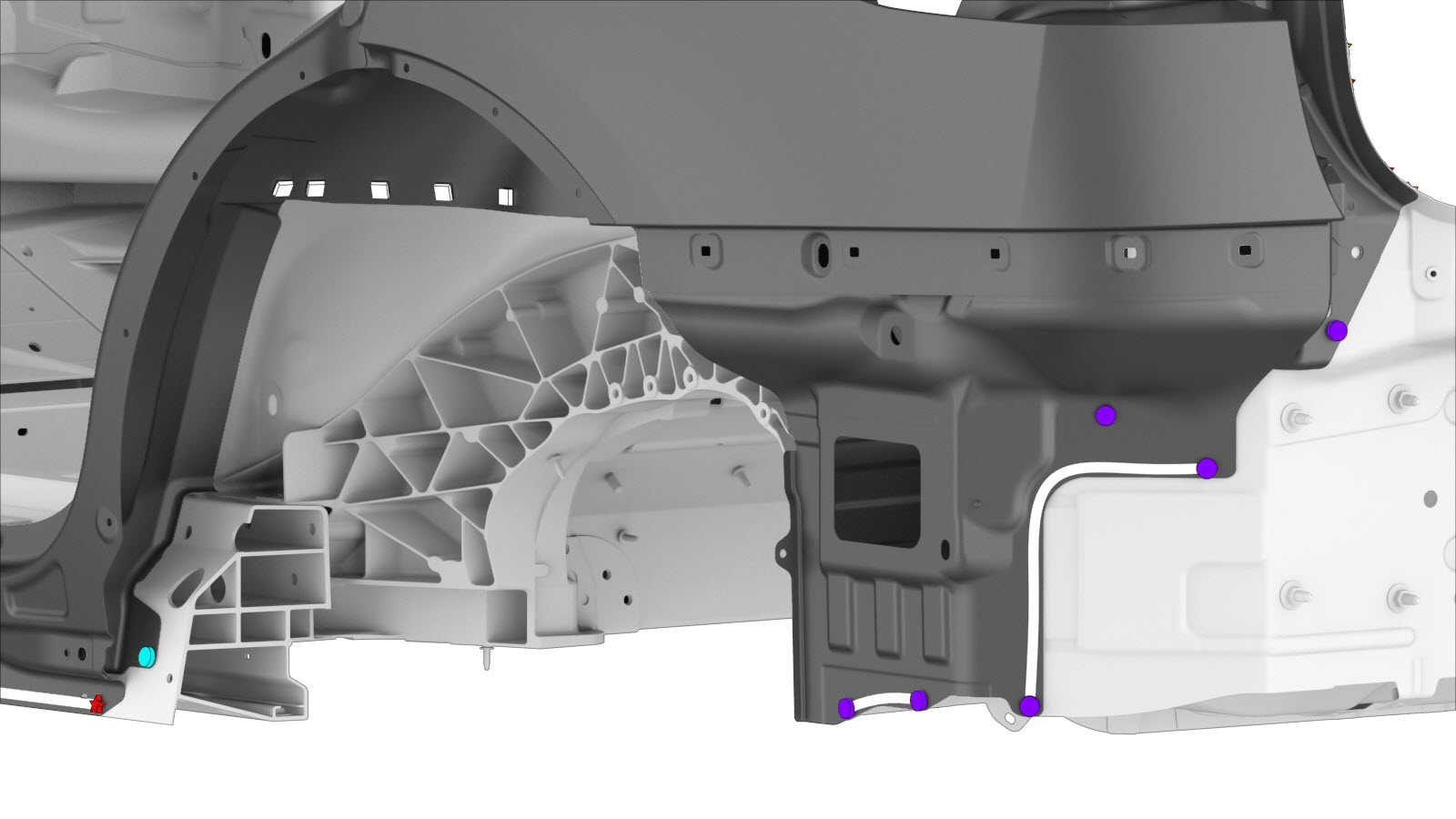

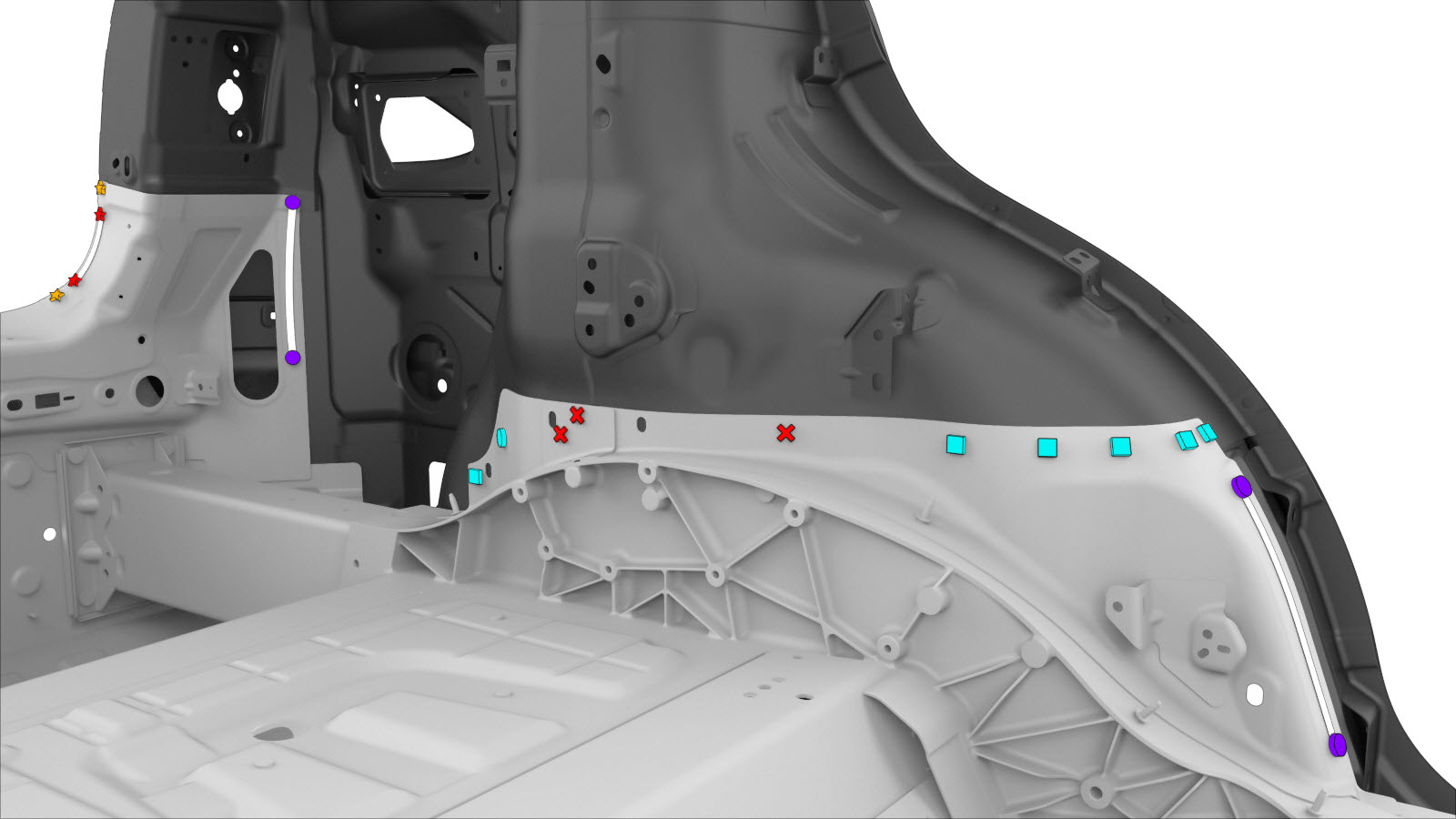

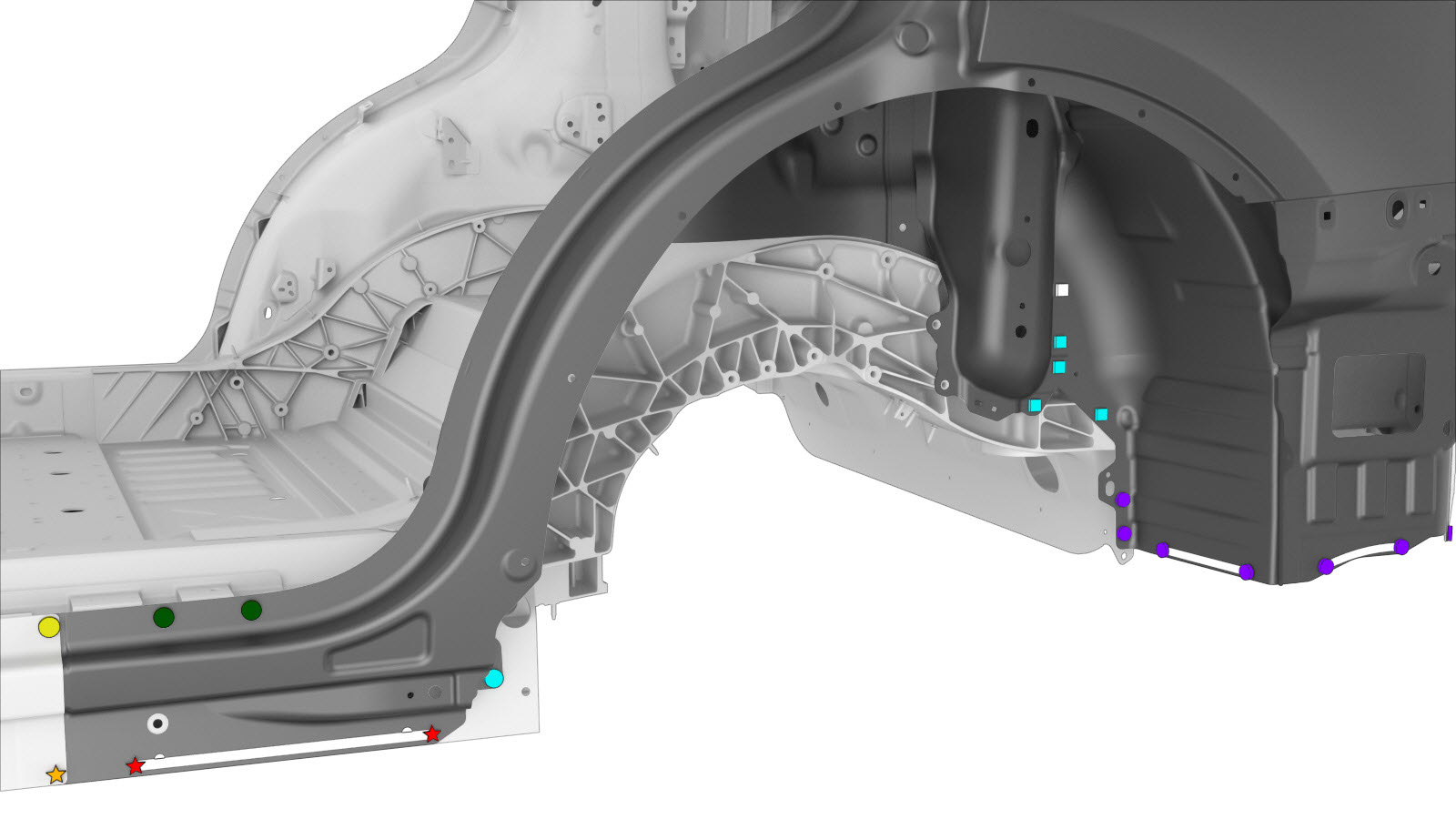

  2. Remova o componente original.

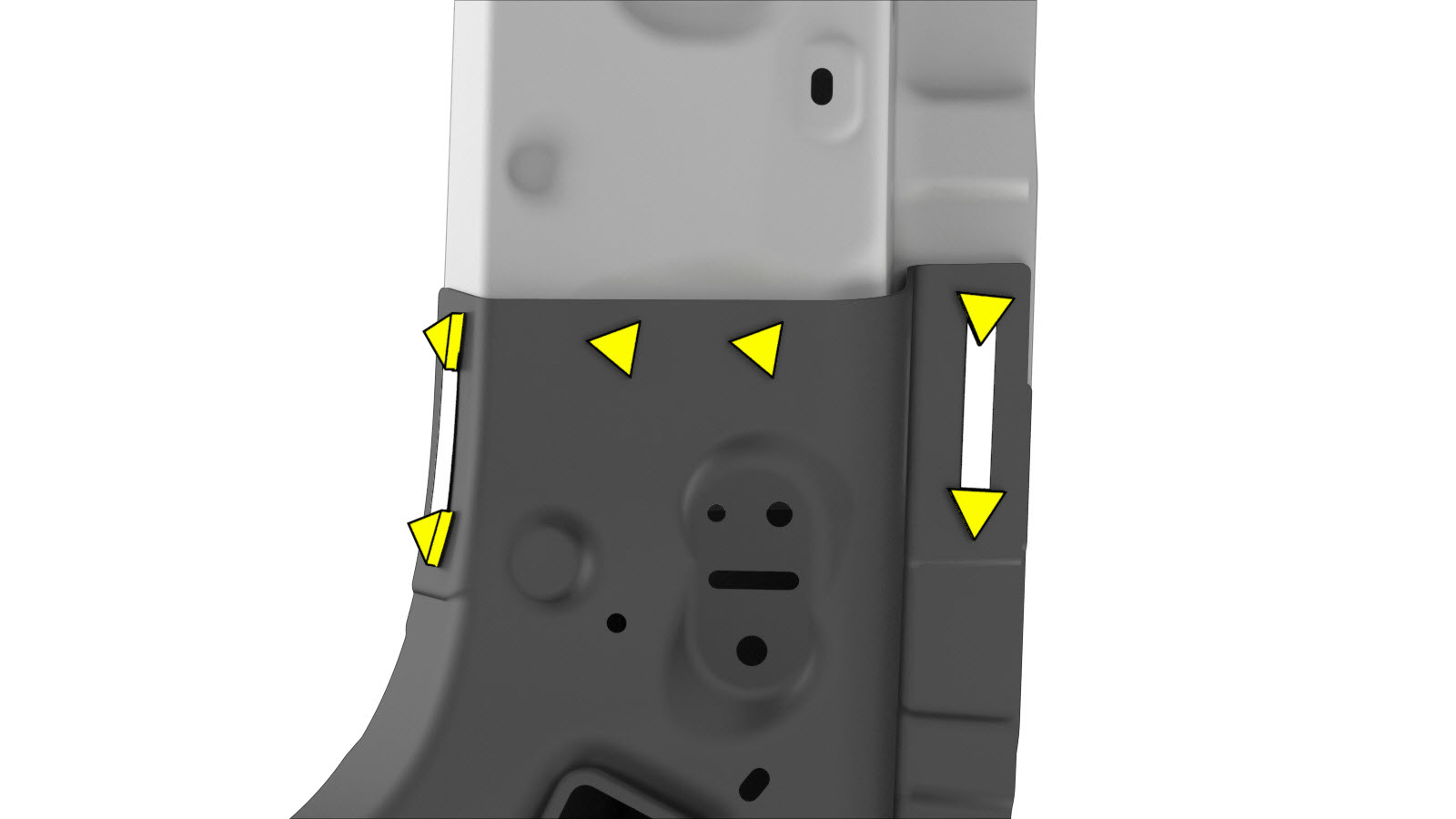

    ou soldaduras por pontos de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou parafusos, cabeça sextavada

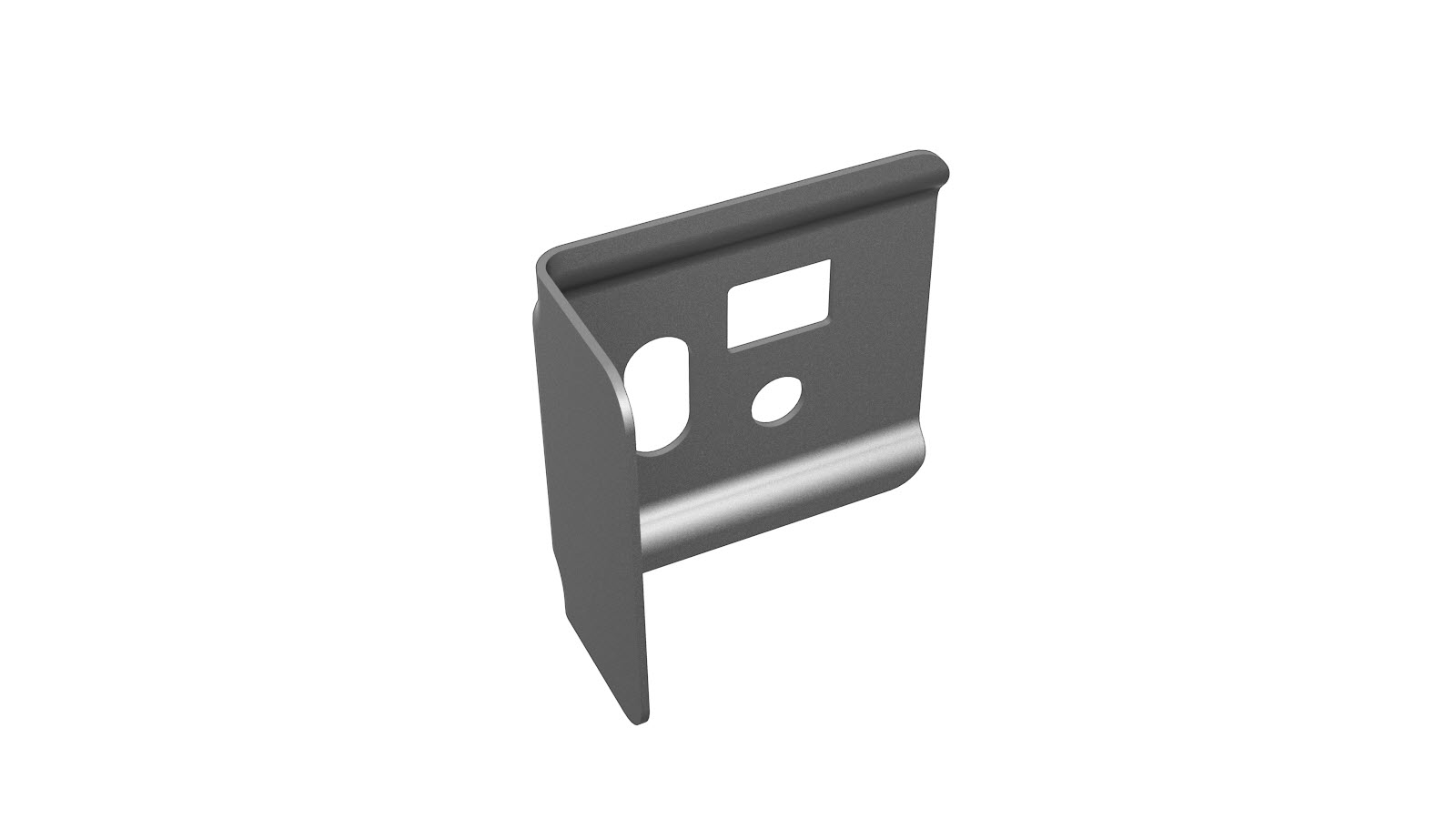

  3. Apenas para veículos construídos até 17 de outubro de 2016: Efetue a retromontagem de Suporte da prateleira (lado esquerdo) e de Suporte da prateleira (lado direito).
    Informational PurposesAn informational icon, calling your attention
    Nota

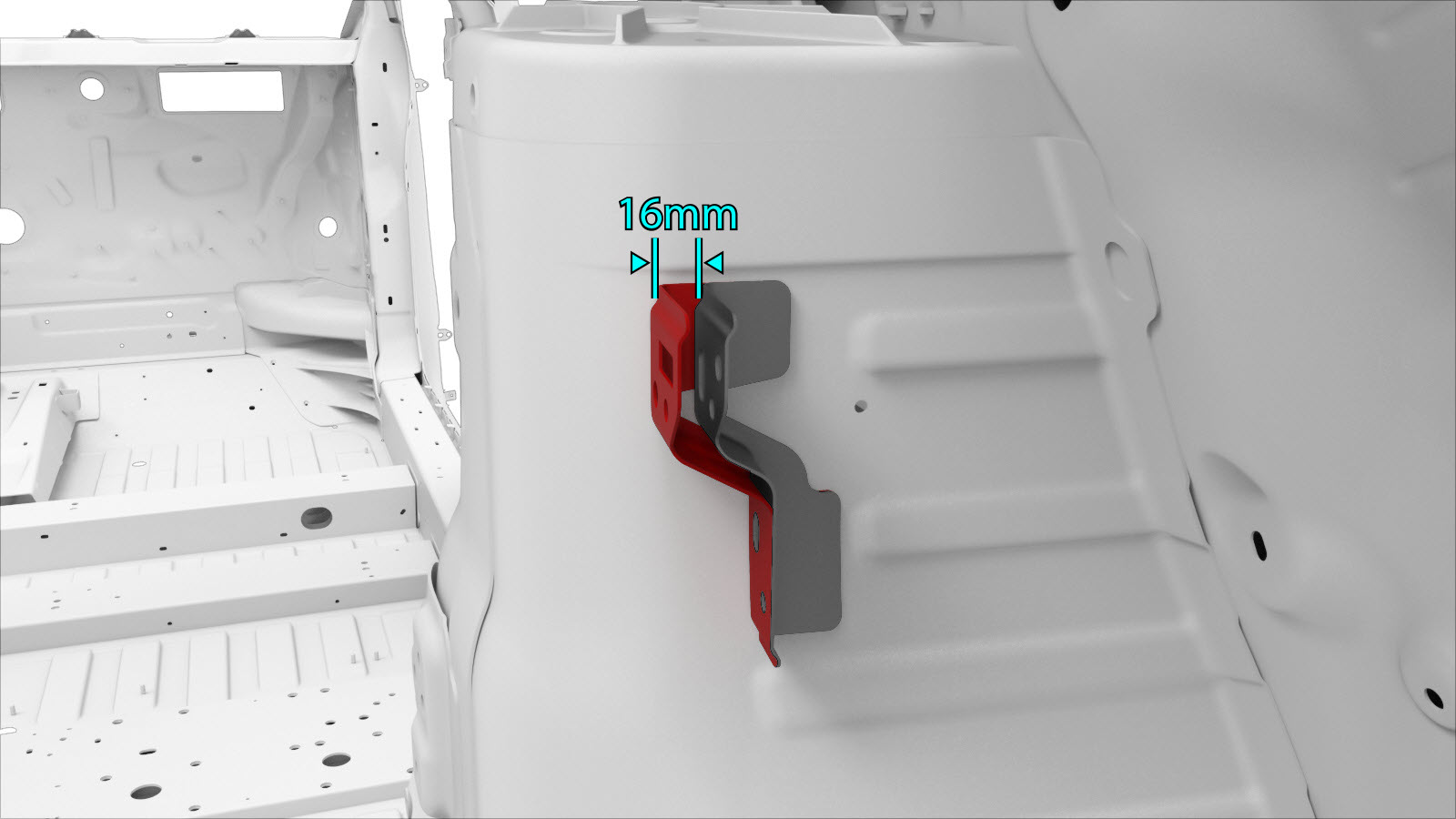

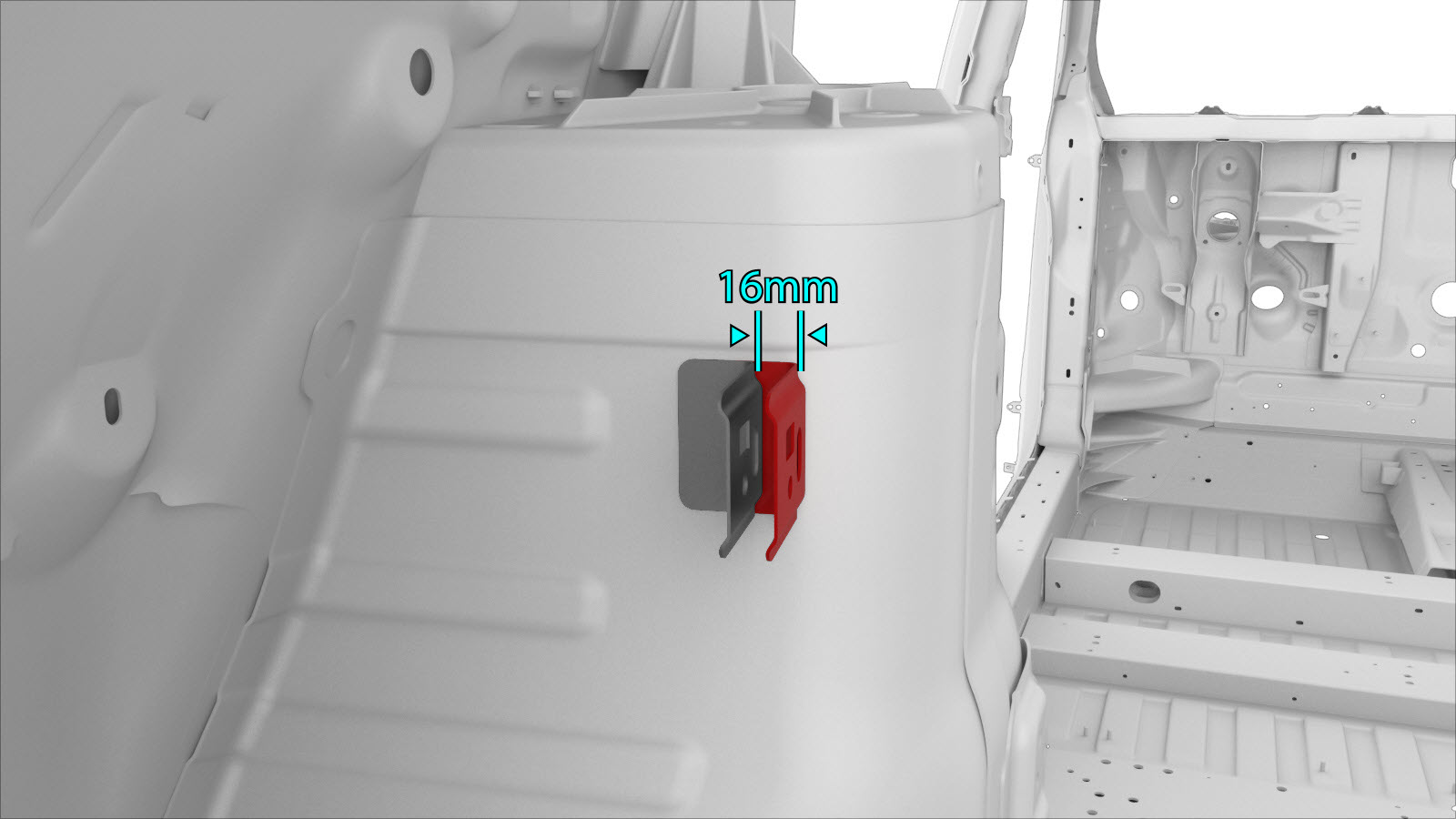

    Instale os suportes da prateleira de substituição 16 mm para o interior do local do componente original.

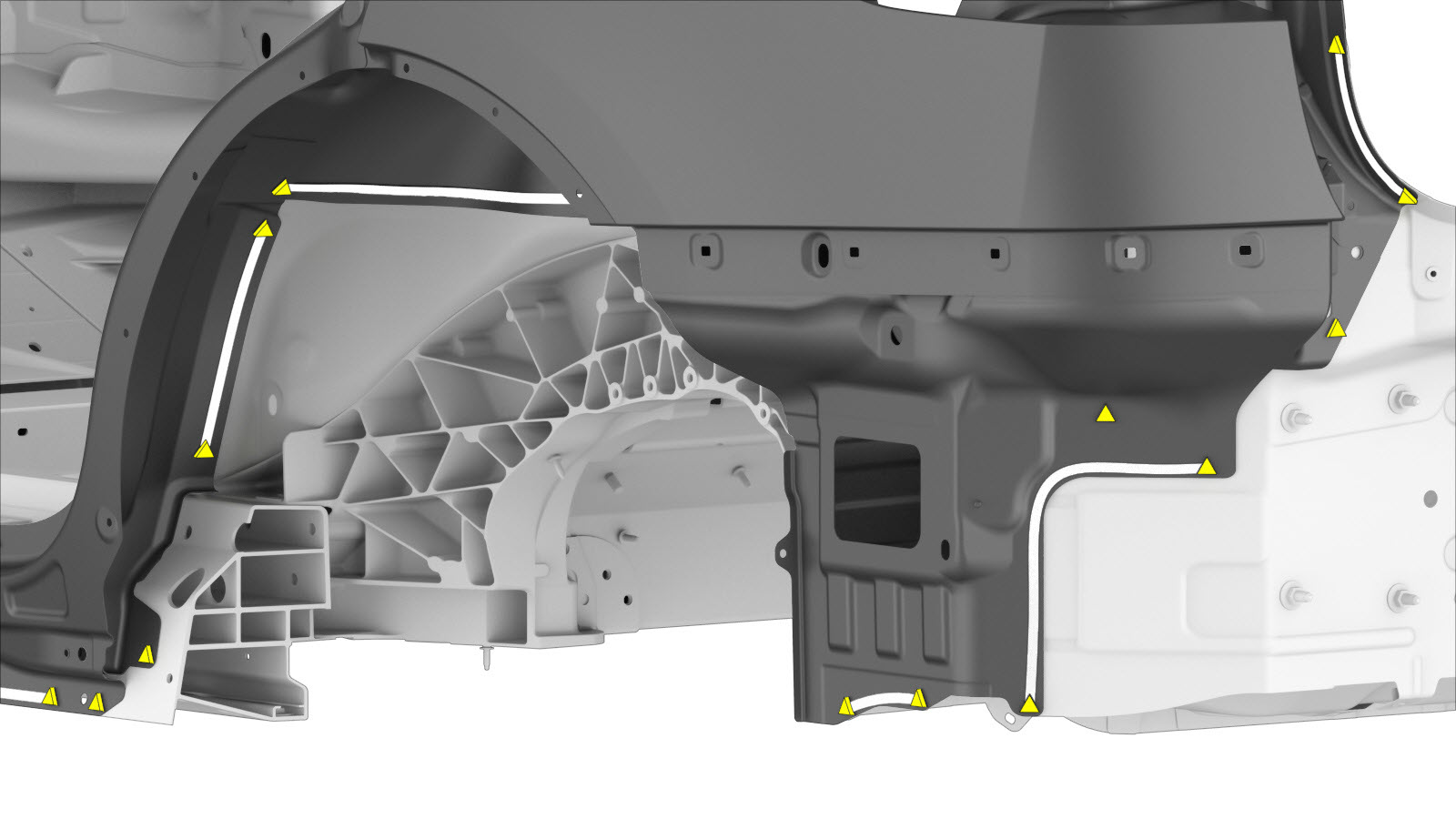

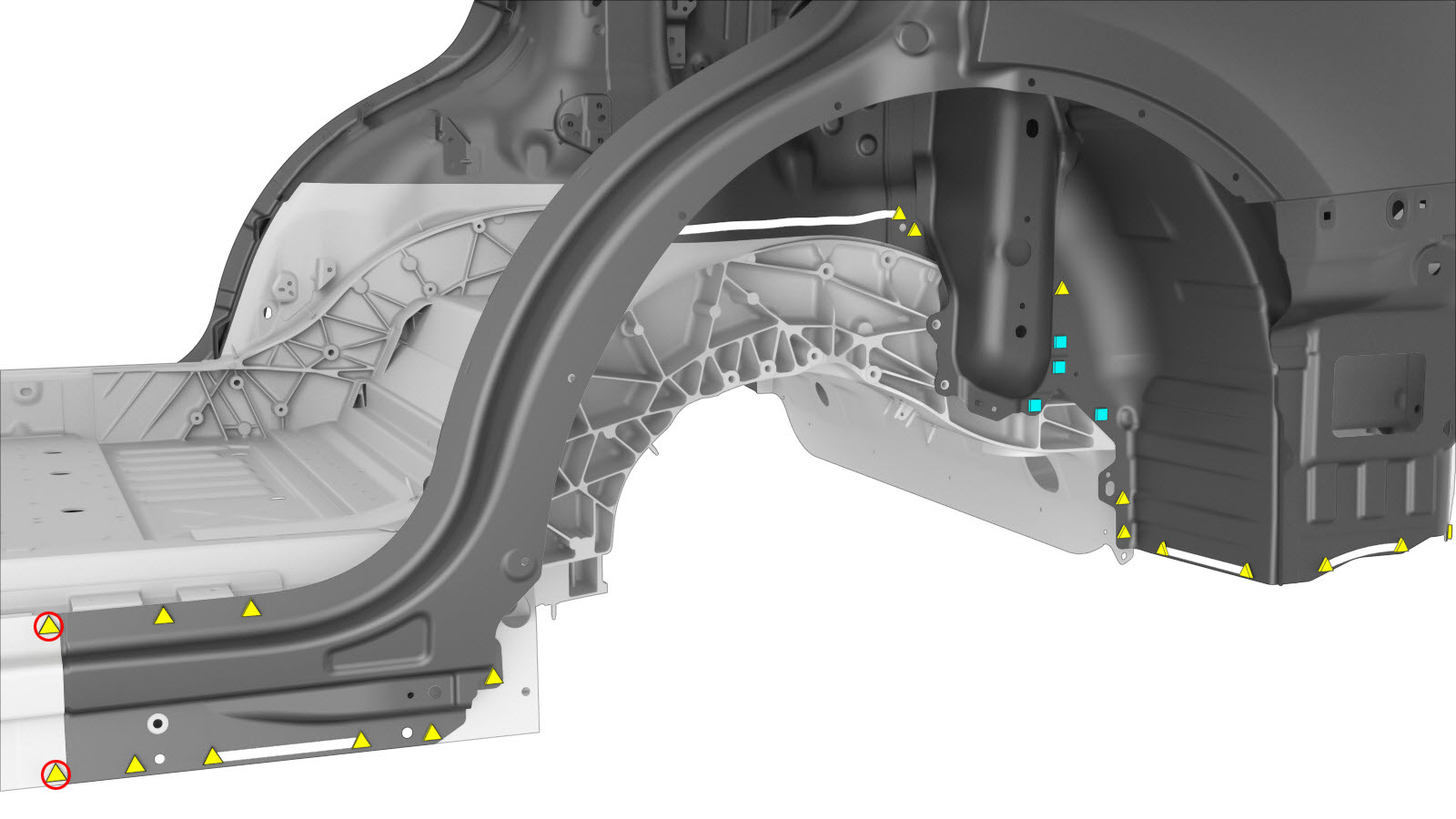

  4. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

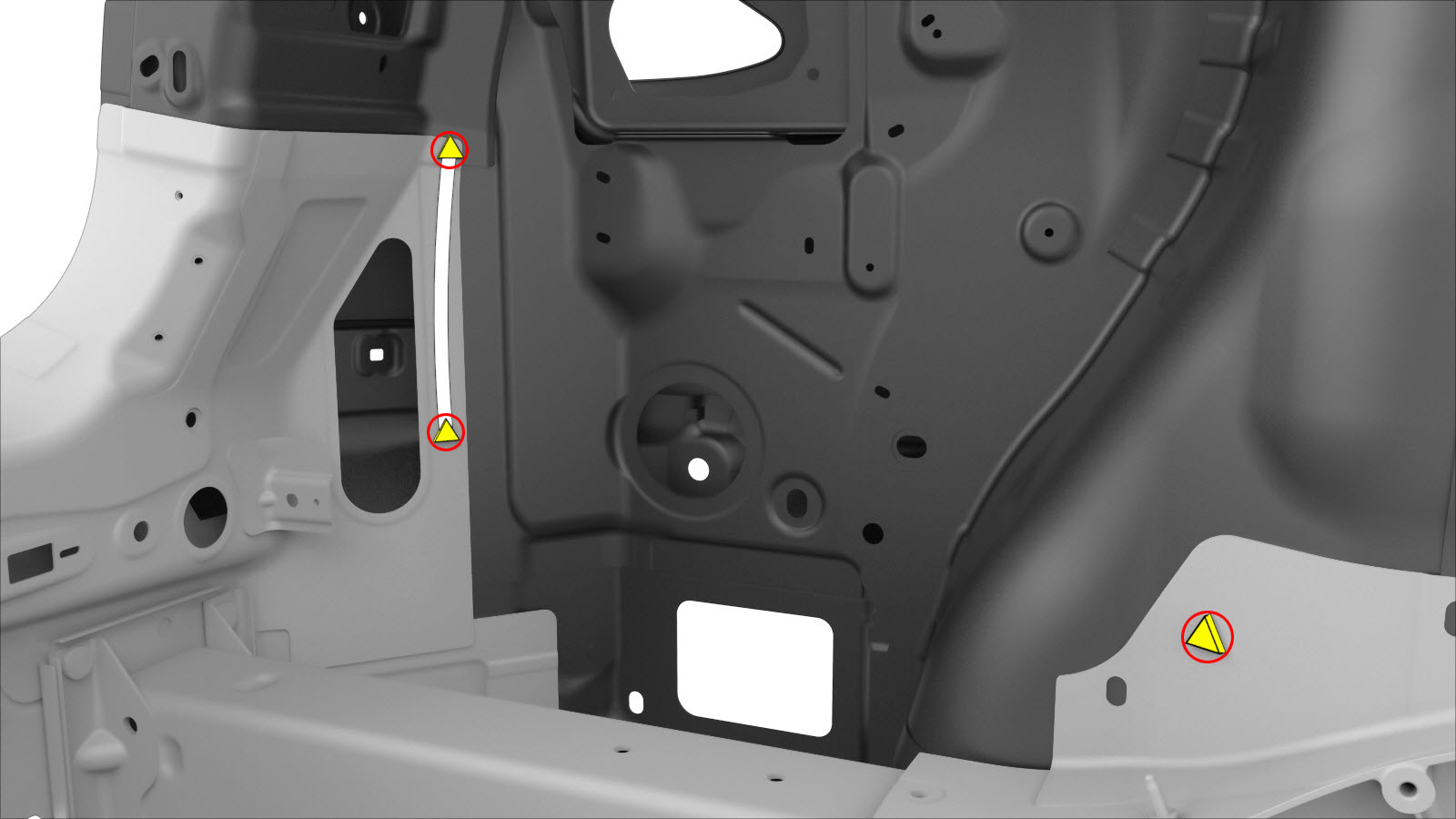

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

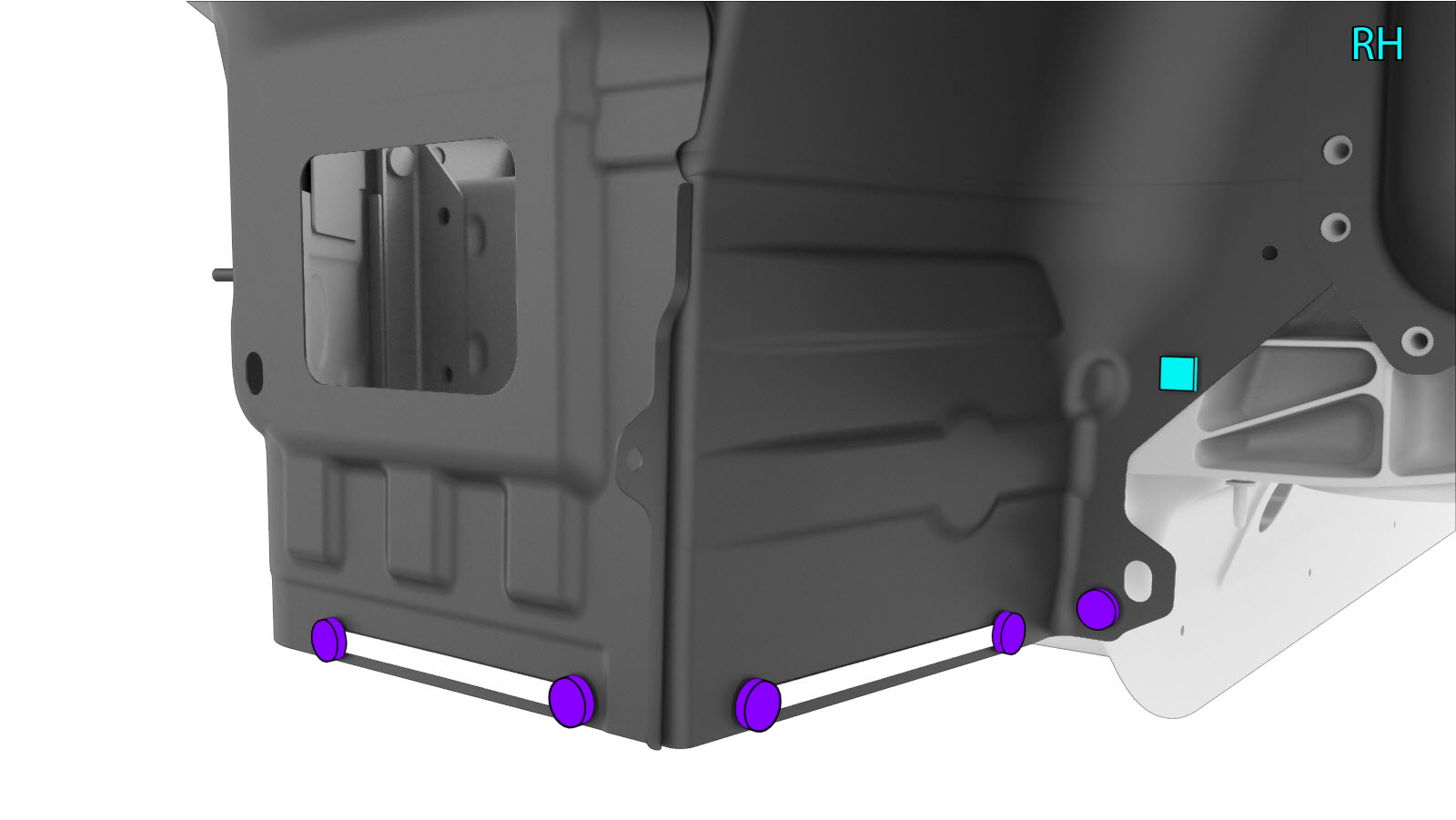

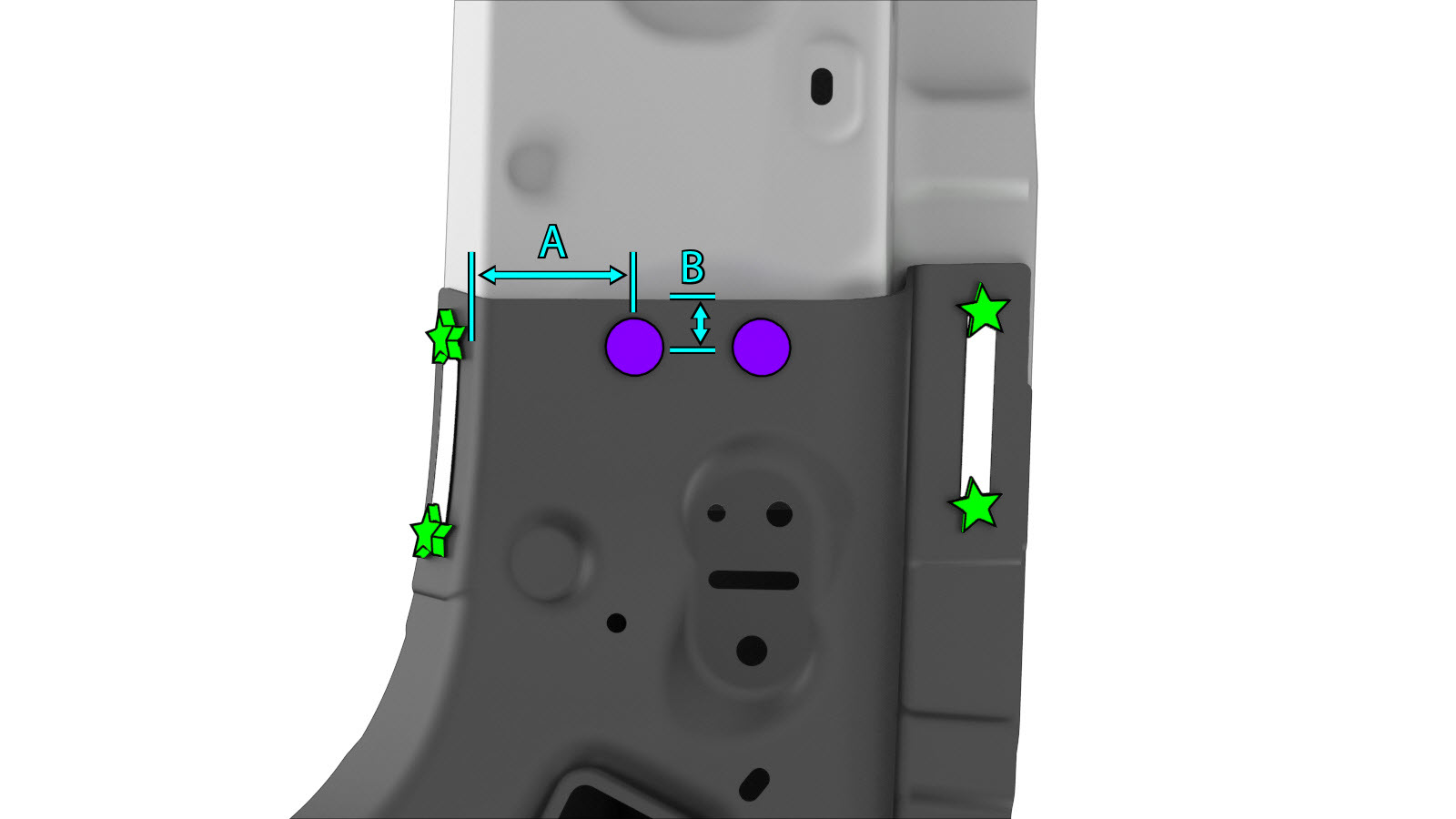

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm
    • A = 51 mm.
    • B = 15 mm.

    ou rebites embutidos, 4,8 mm, curtos

    ou rebites embutidos, 4,8 mm, compridos

    ou rebites ocos, S18

    ou rebites ocos, S28

    ou rebites ocos, S38

    ou parafusos, cabeça sextavada

    Porca

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.

    Aperte as porcas e os parafusos a 25 Nm.

  7. Instale o item Reforço exterior do nó traseiro.

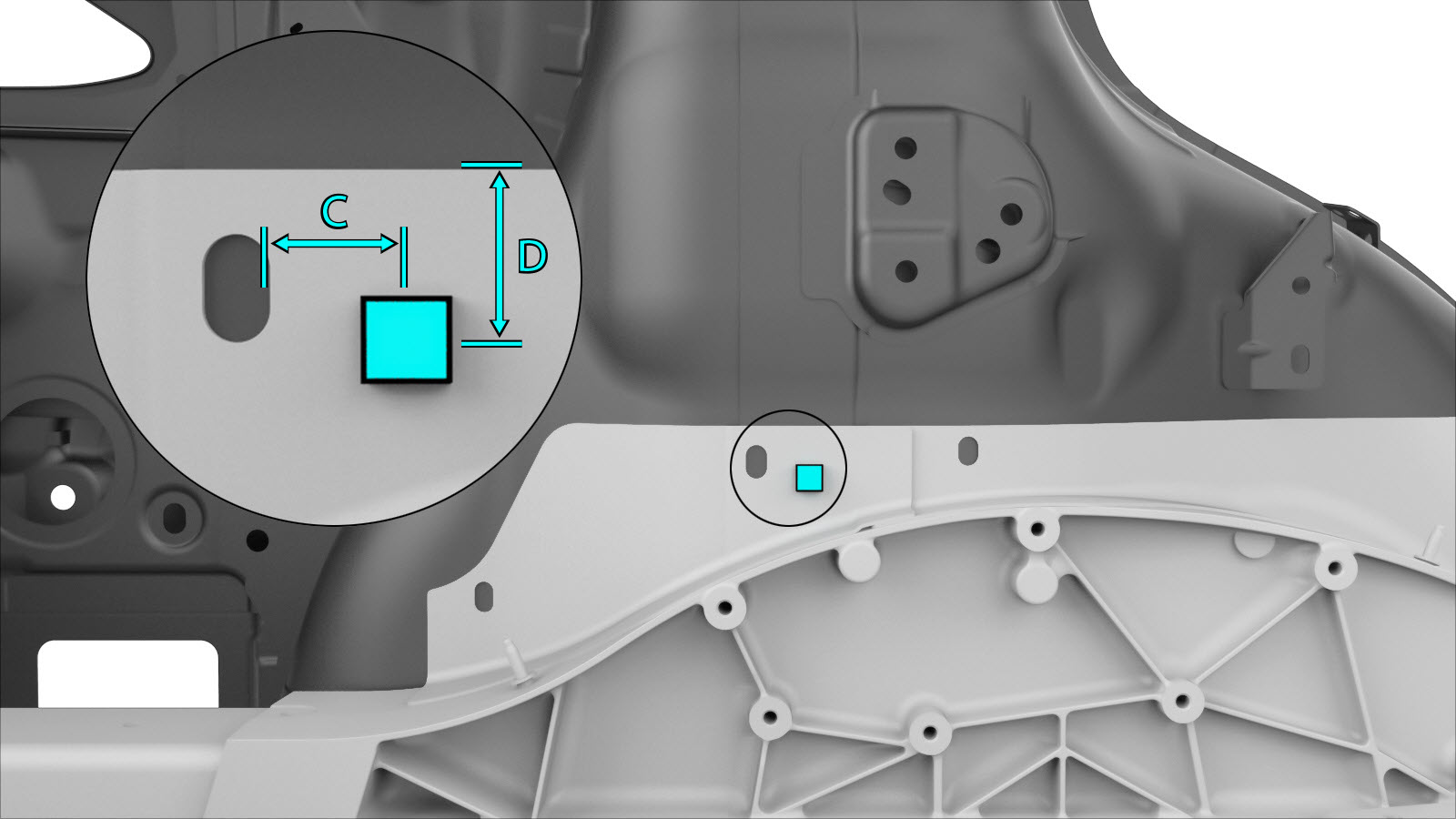

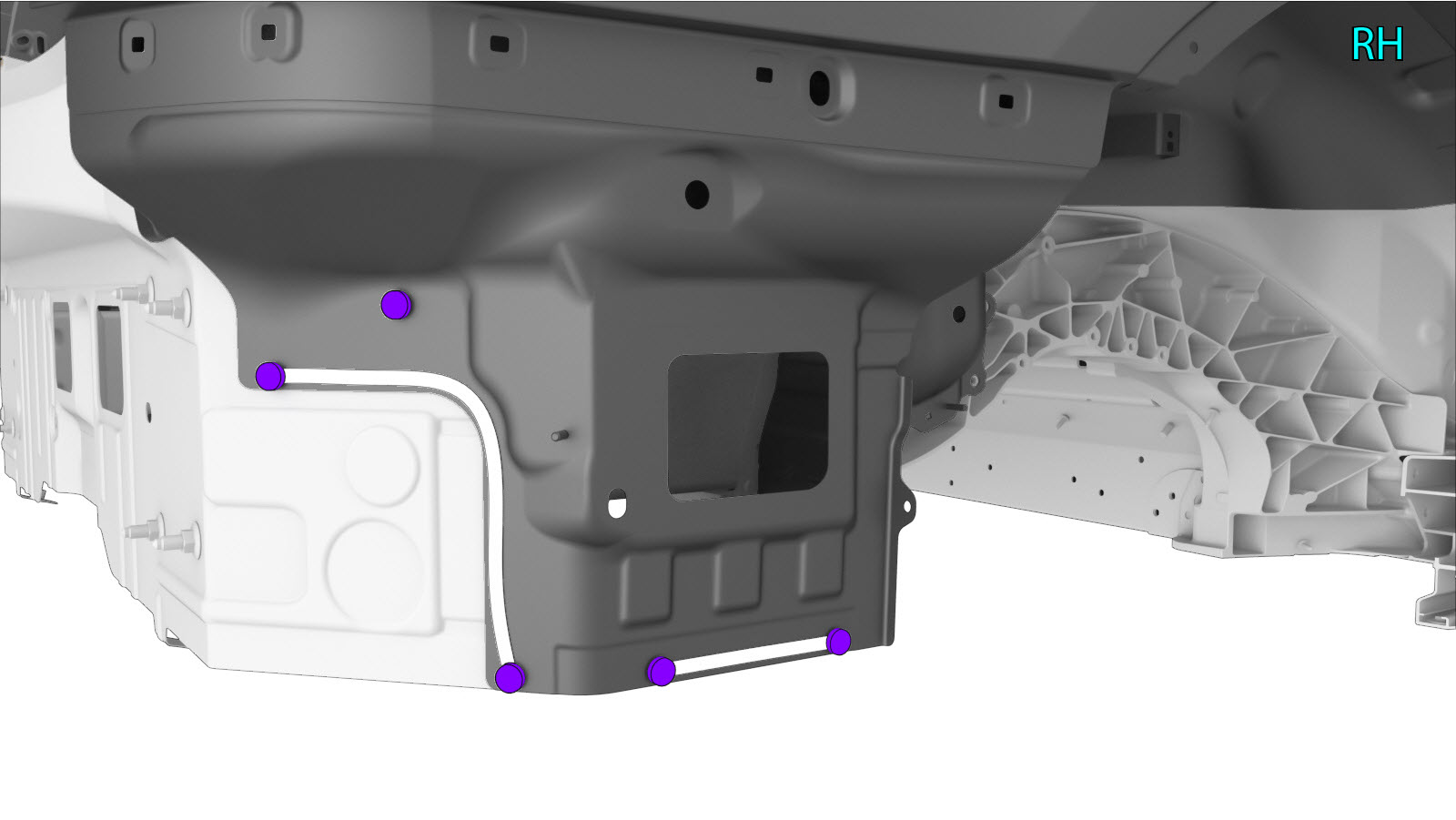

  8. Instale o fixador, conforme indicado.
    ou parafusos, cabeça sextavada
    • C = 20 mm.
    • D = 25 mm.

    Porca (não apresentado)

    Aperte esta porca e parafuso a 25 Nm.

  9. Preencha a folga entre o painel da parte exterior de quarto e o painel da parte inferior exterior de quarto (indicado a vermelho) com uretano.
  10. Assim que o uretano estiver seco, utilize vedante para juntas para preencher completamente a junta.
  11. Realize quaisquer operações pós-reparação necessárias.
