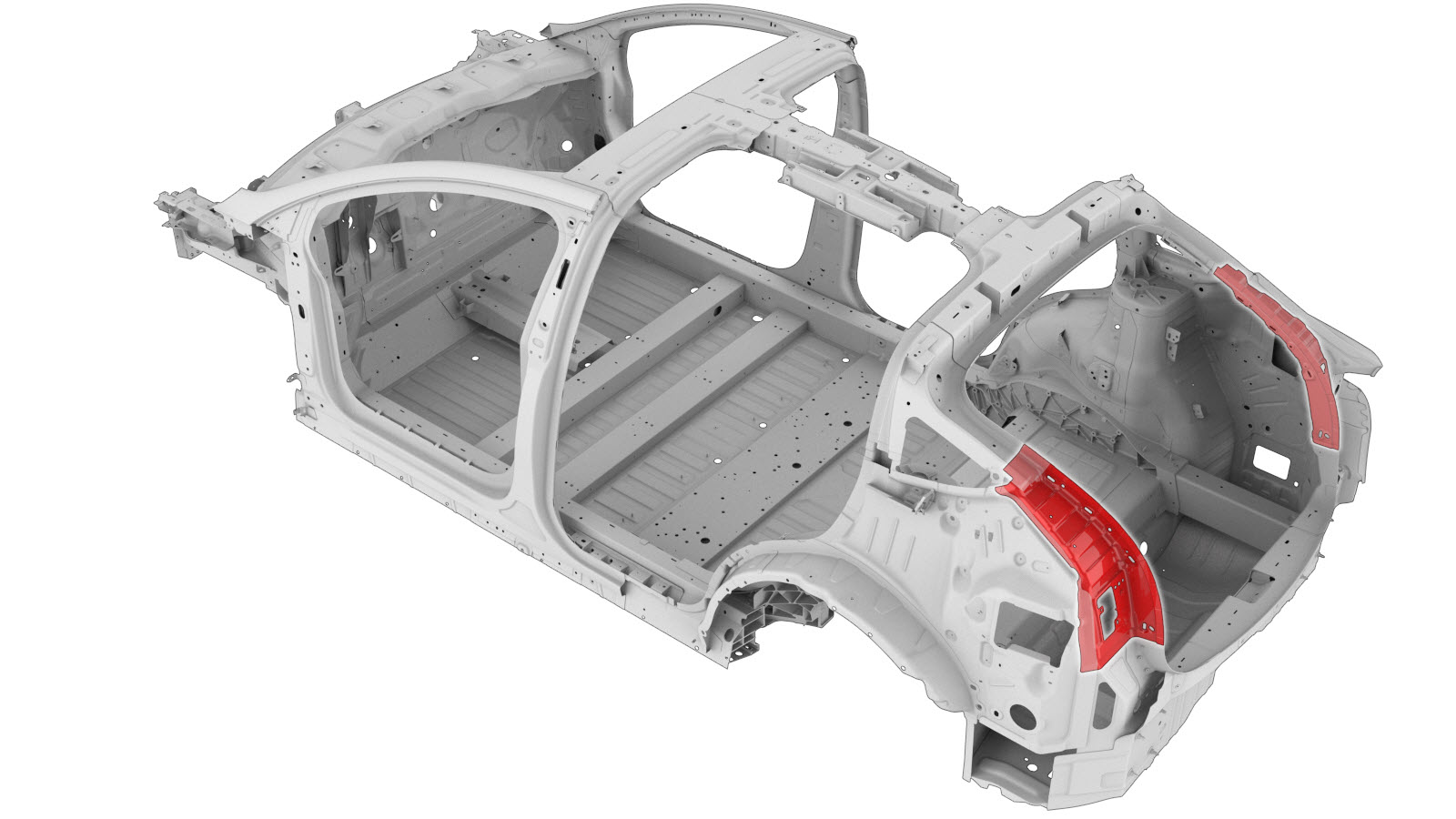

Reforço do pilar D

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

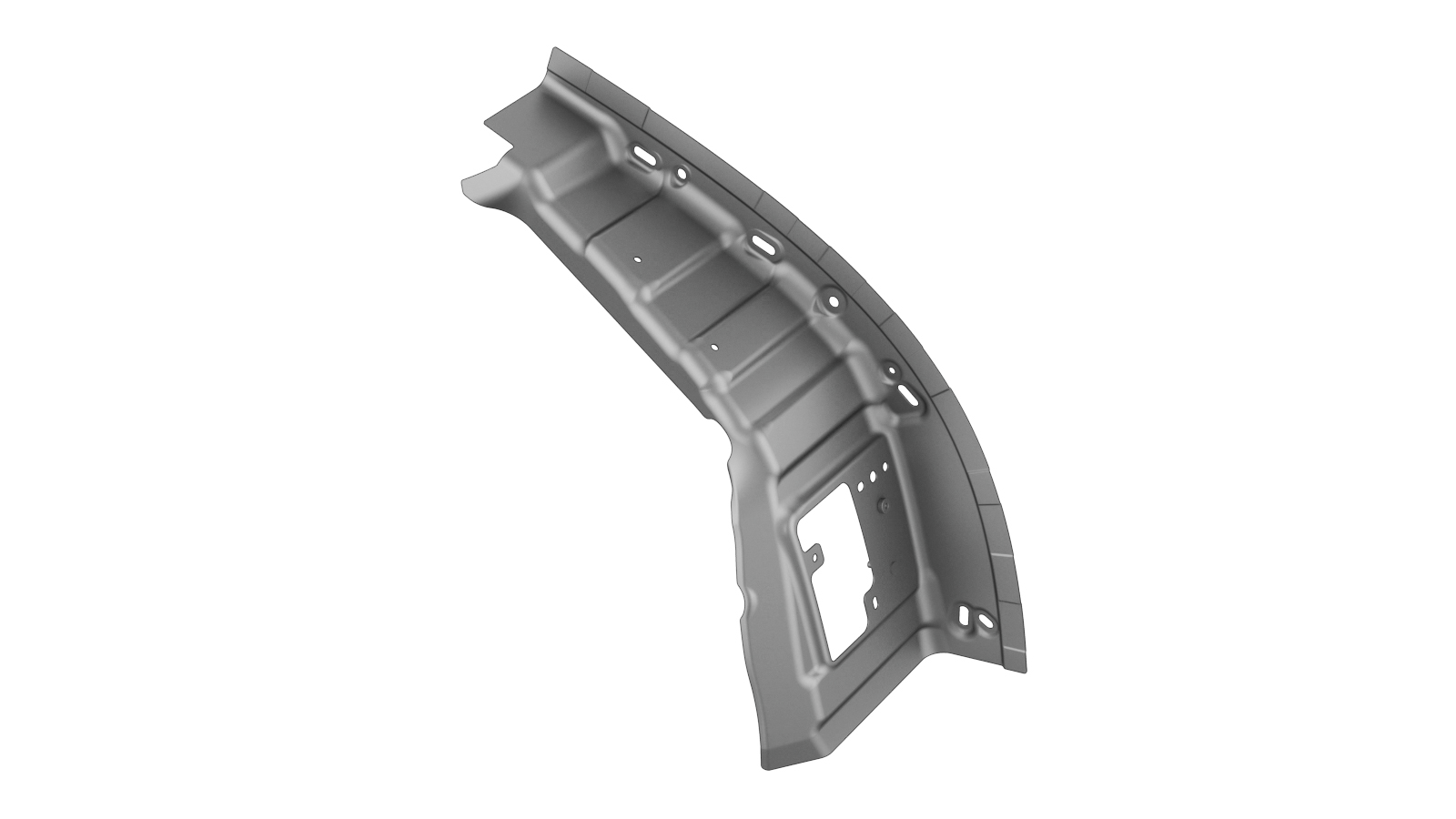

1	PNL – REFORÇO DO PILAR D (reforço do pilar D)
5	Rebite de cabeça redonda estrutural, 6,5 mm
1	Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Remova a parte exterior de quarto. Consulte o procedimento adequado para o veículo a ser reparado:
- Parte exterior de quarto – Veículos construídos para a China

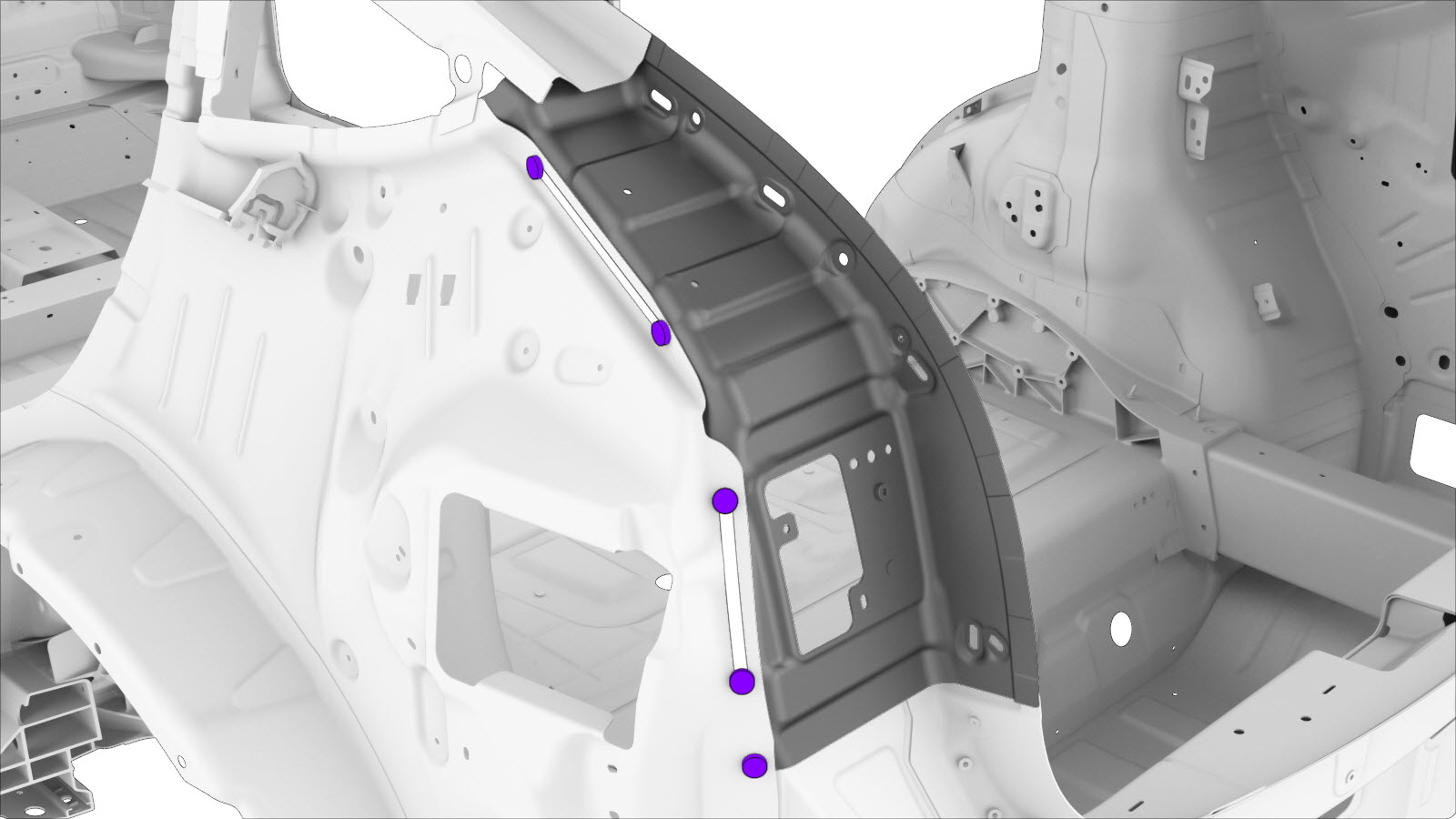

Remova o componente original.
ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

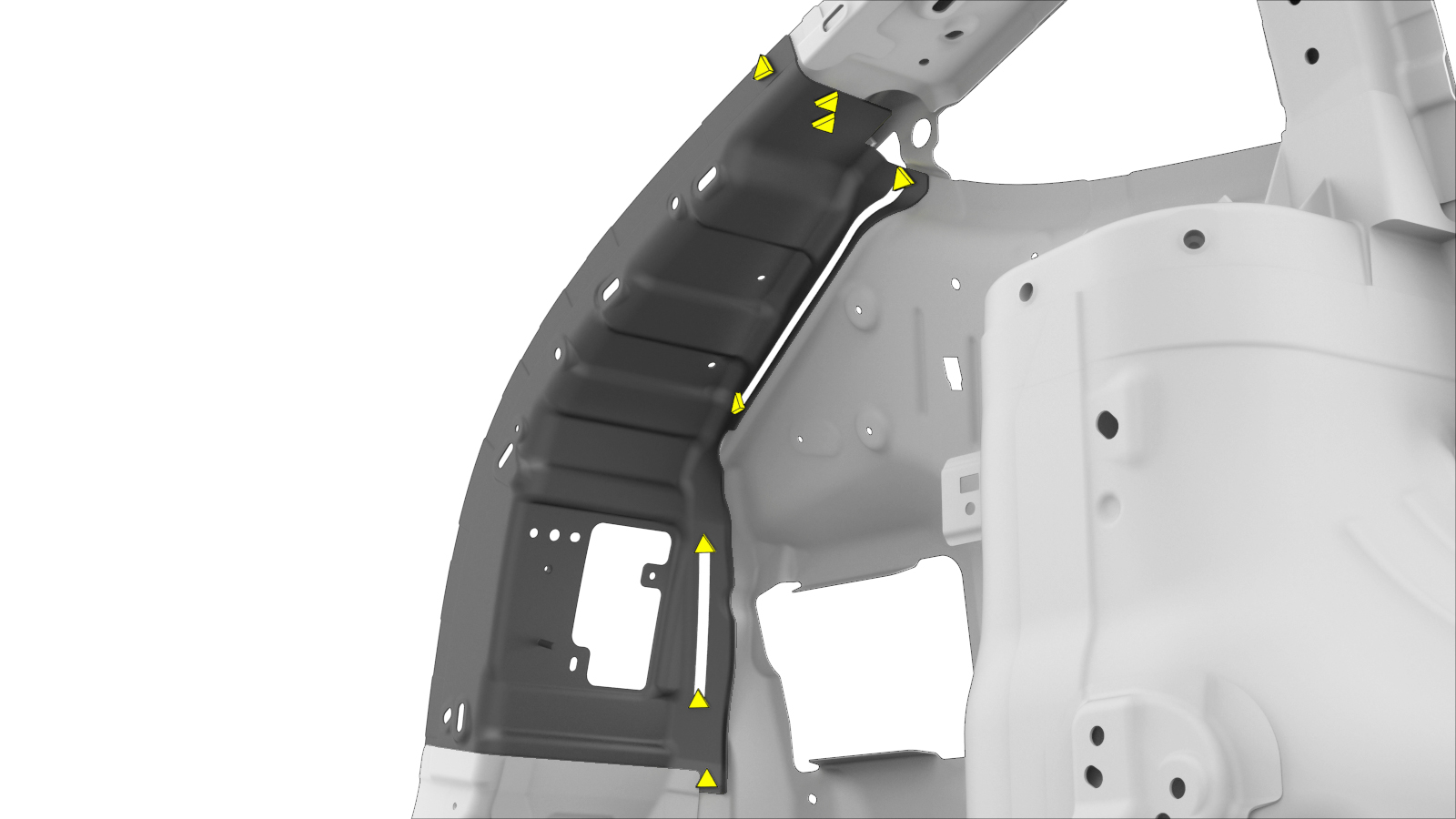

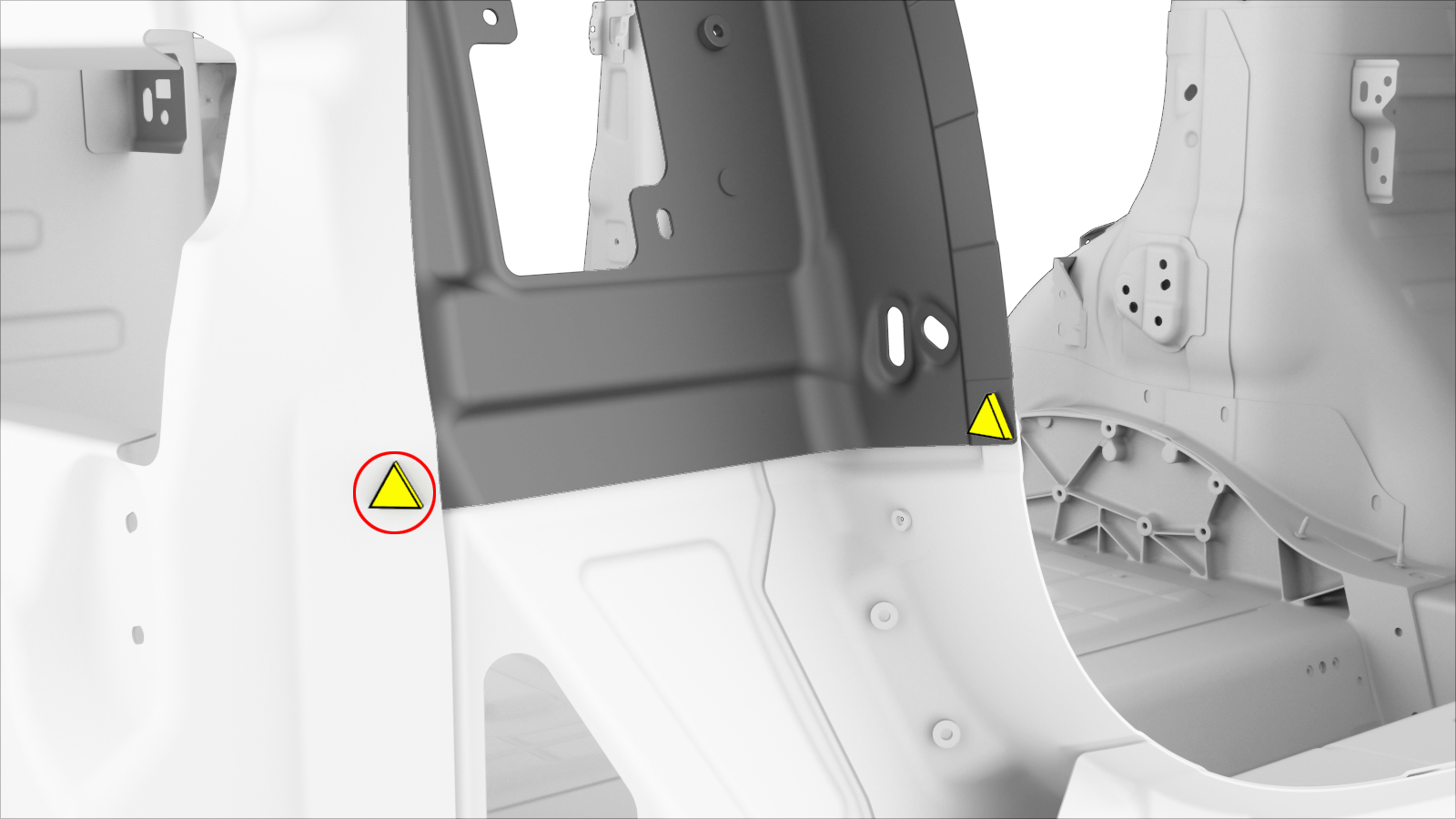

Prepare a instalação.

Nota

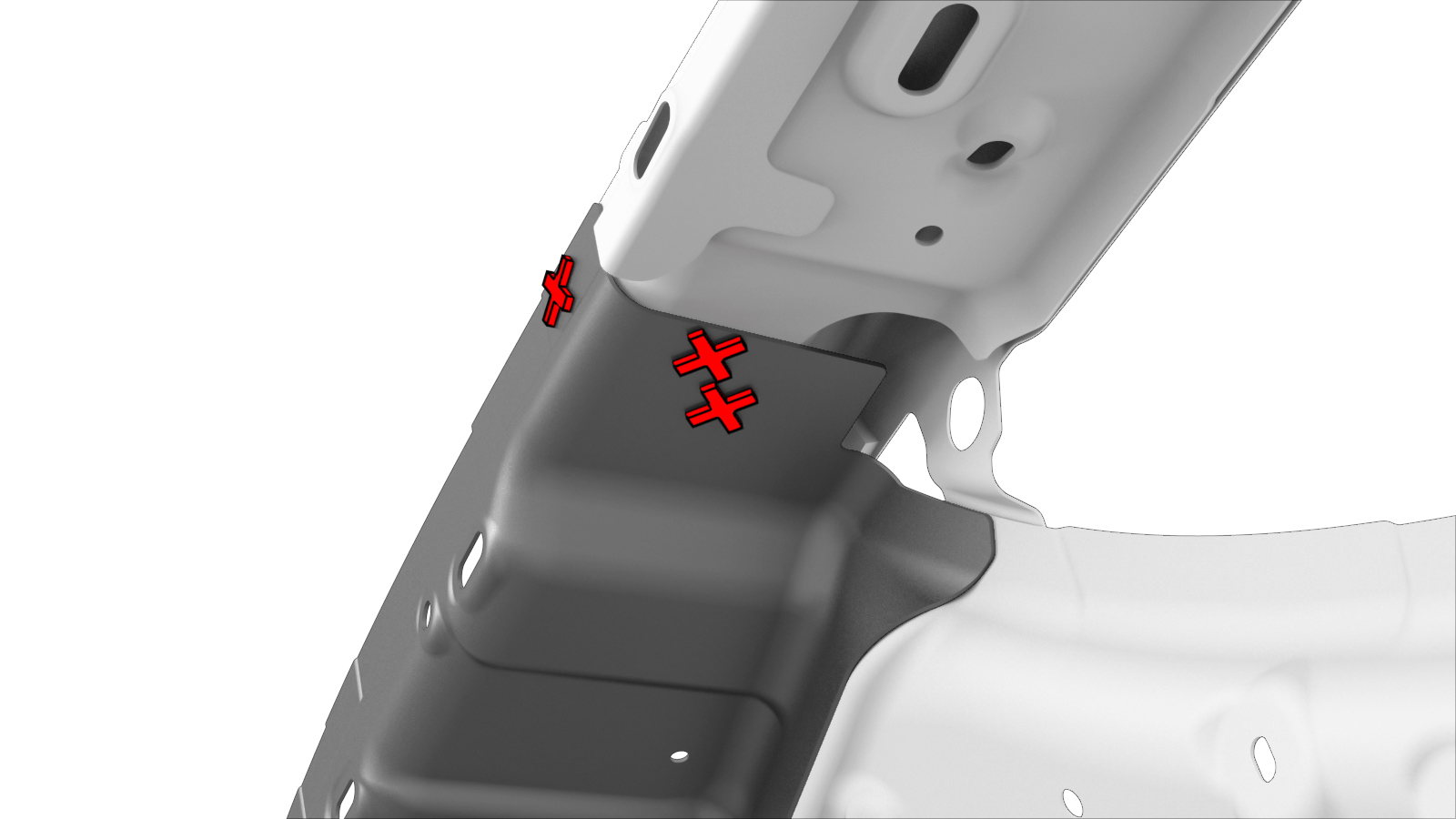

Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites de cabeça redonda estruturais, 6,5 mm
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Instale a parte exterior de quarto. Consulte o procedimento adequado para o veículo a ser reparado:
- Parte exterior de quarto – Veículos construídos para a China

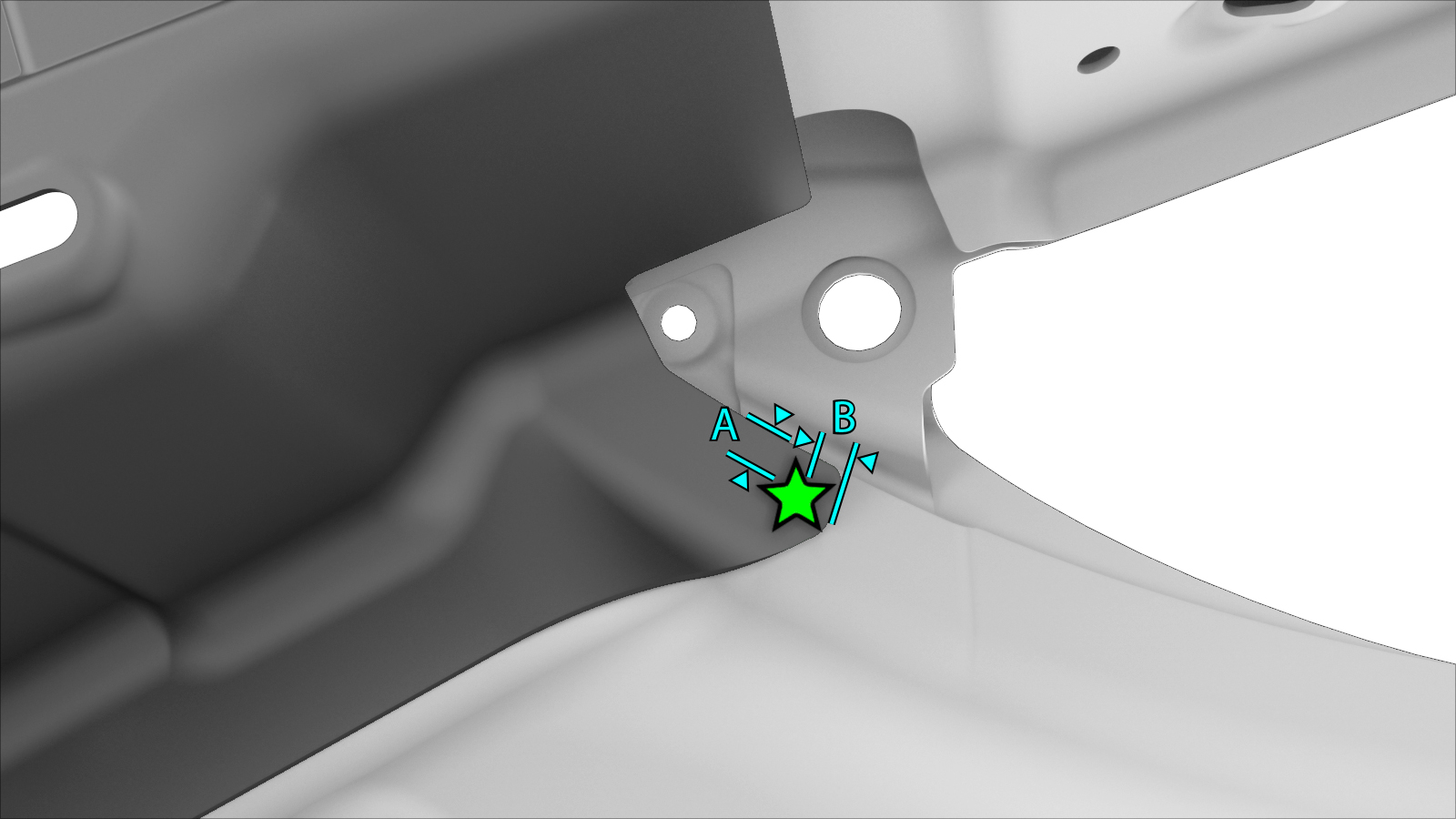

Instale o fixador, conforme indicado.
ou rebites ocos, S38
- A = 8 mm.
- B = 7 mm.
Realize quaisquer operações pós-reparação necessárias.
