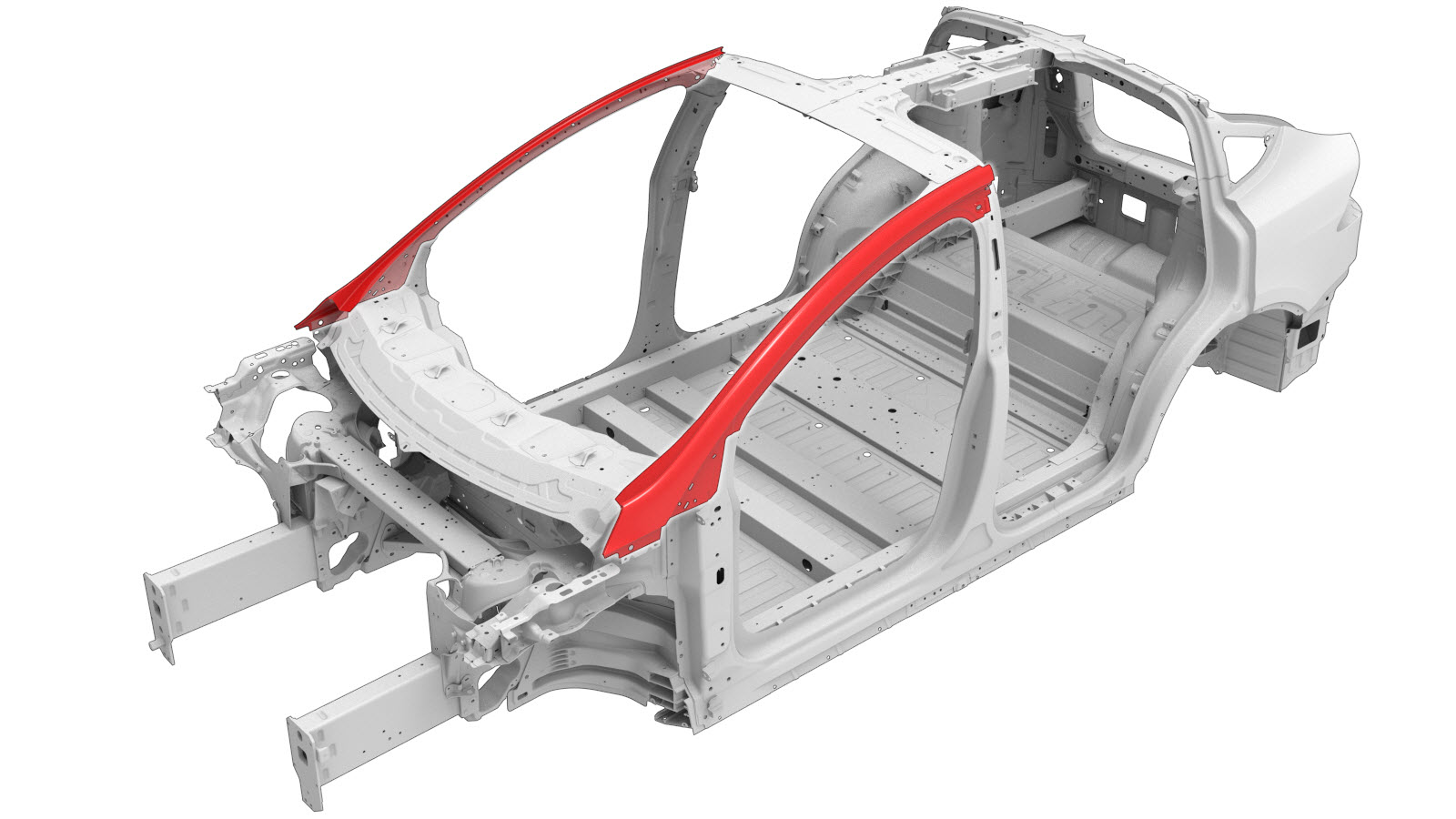

Parte exterior do pilar A
Informação sobre a reparação
- Qualquer secção individual ou combinação de secções do conjunto da parte lateral exterior da carroçaria pode ser substituída, desde que as linhas de corte de referência da secção Descrições das secções da parte exterior do pilar A deste documento sejam respeitadas.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Utilizar este documento
- Descrições das secções da parte exterior do pilar A mostram onde e como seccionar a parte exterior do pilar A, conforme necessário, para substituir áreas danificadas da parte exterior do pilar A ou para aceder às peças subjacentes da estrutura do veículo. Use as descrições das secções para determinar onde seccionar corretamente a parte exterior do pilar A, conforme necessário, para a reparação a ser efetuada.NotaAs medições desde os locais dos orifícios para os parafusos ocorrem desde o centro dos orifícios indicados, salvo indicação em contrário na descrição da secção.
- A secção do procedimento de reparação deste documento contém as informações necessárias para a substituição da parte exterior do pilar A completa. Se estiver a substituir apenas uma secção da parte exterior do pilar A (e não a parte exterior do pilar A completa), use os parágrafos relevantes de cada passo para determinar as peças e os fixadores necessários e os passos exigidos para realizar a reparação.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| Se substituir a parte exterior do pilar A completa: 1 Se substituir uma secção da parte exterior do pilar A: 2 |

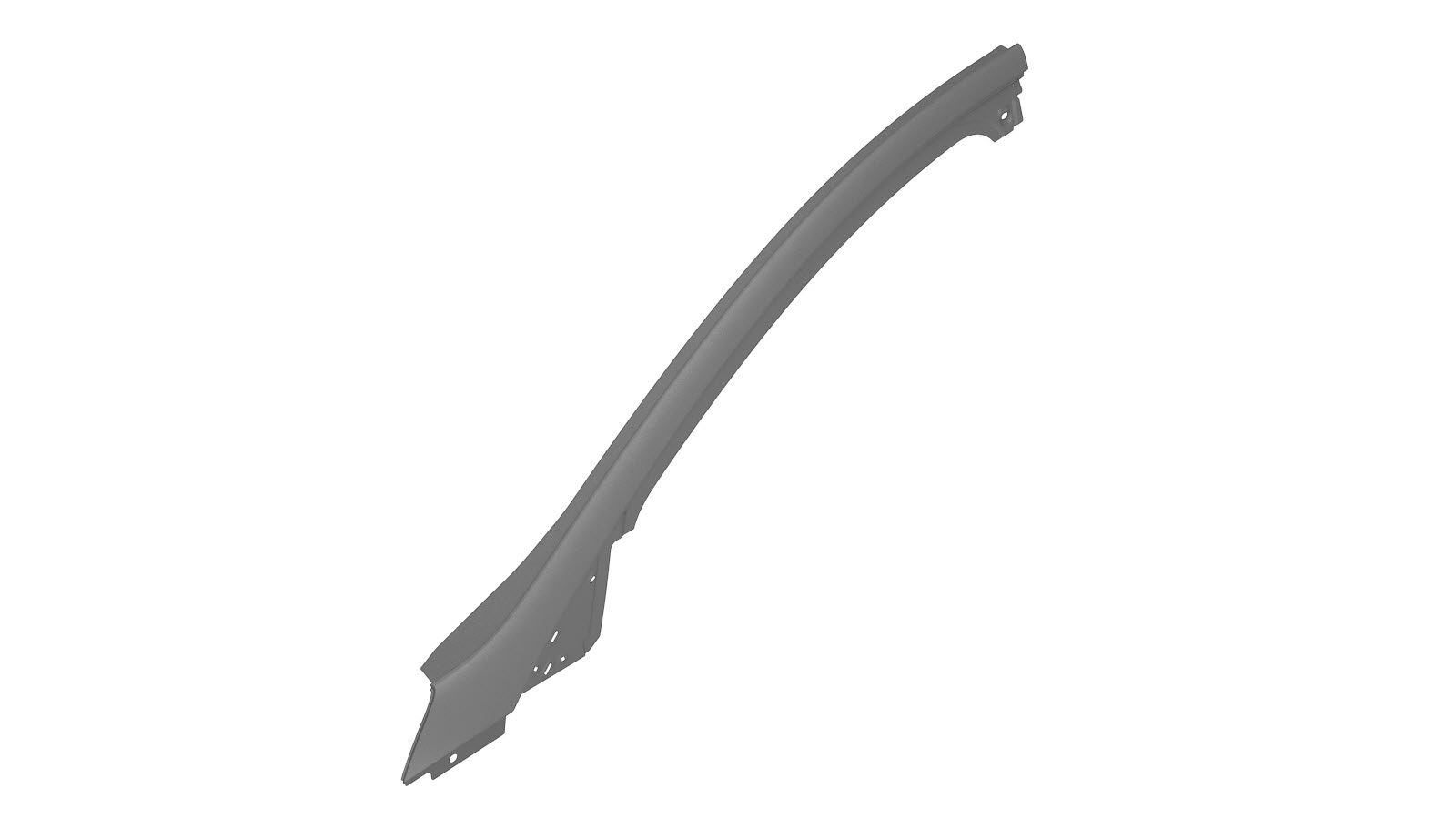

CONJUNTO, PARTE EXTERIOR DO PILAR A, SVC (parte exterior do pilar A) |
|
| 2 |
Rebite embutido, 4,8 mm, curto
|
|
| 5 |
Rebite, 4,8 mm
|
|
| 4 |
Rebite oco S28
|
|
| 13 |
Rebite oco S38
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Descrições das secções da parte exterior do pilar A
| Seccionamento da parte exterior do pilar A | |
|---|---|

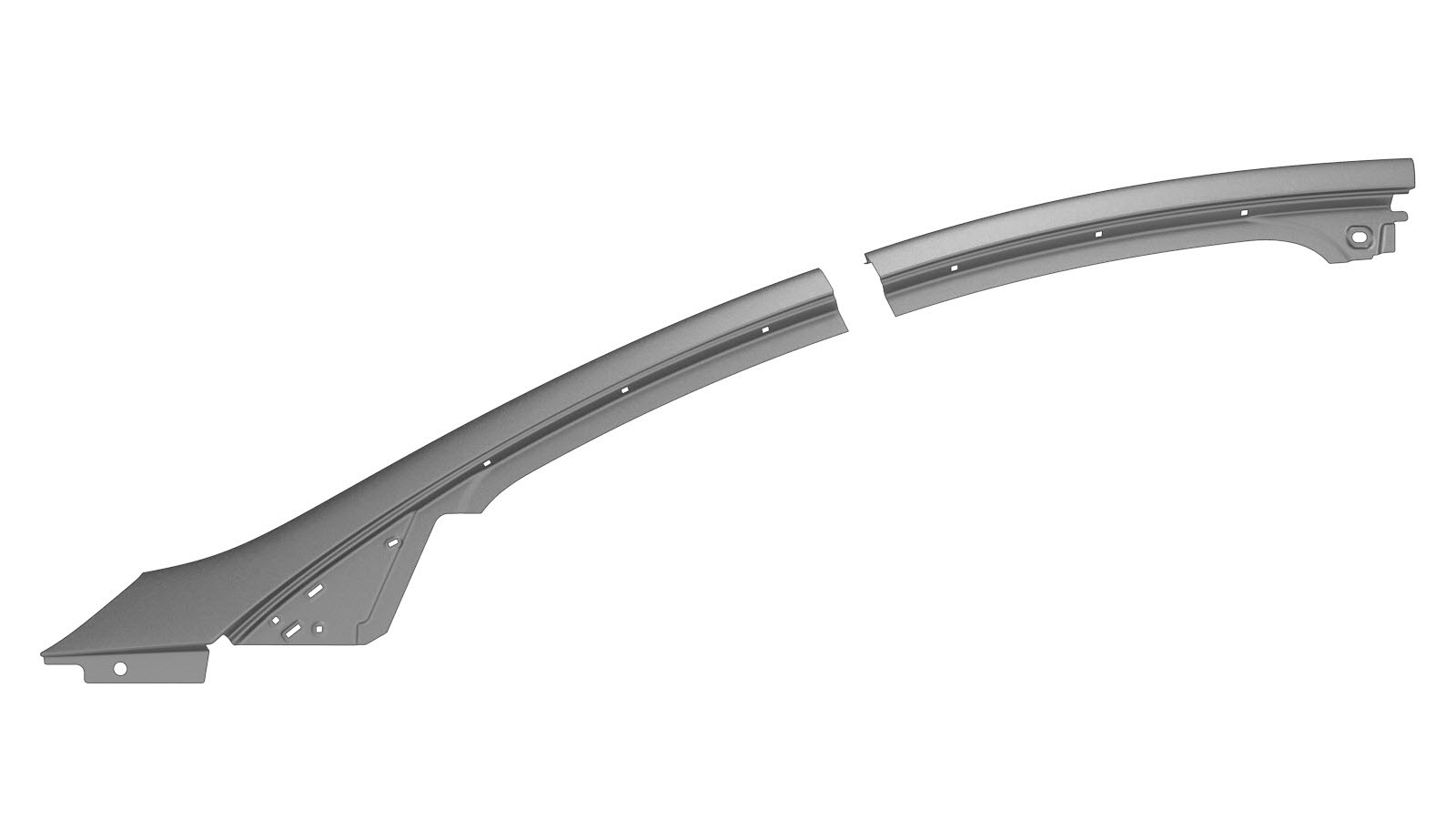

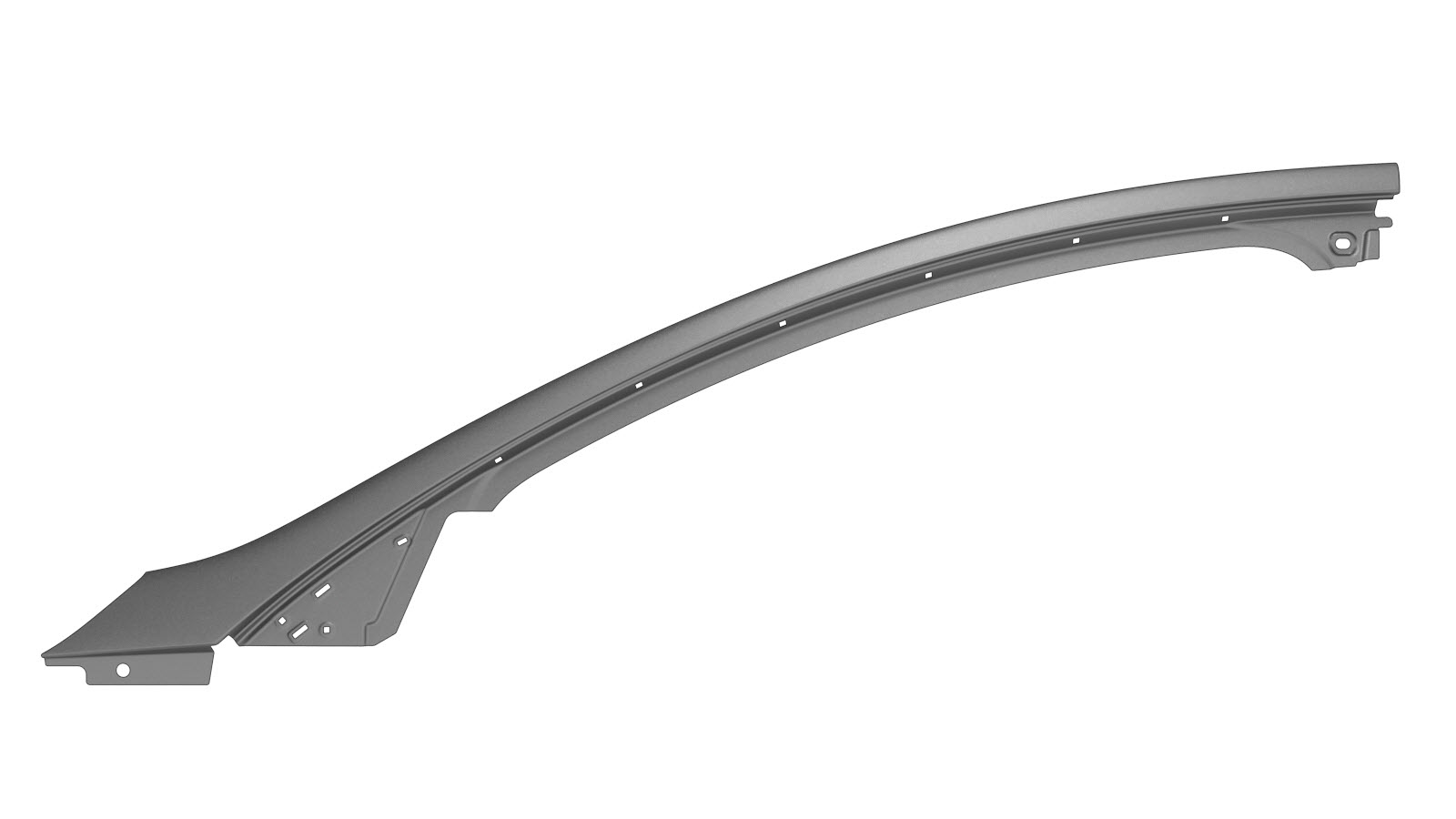

| Parte exterior do pilar A (completa) | Secções da parte exterior do pilar A |
|
|
|
|
Como alternativa, em vez de substituir a parte exterior do pilar A completa, é possível substituir a secção superior ou inferior utilizando uma porção da parte exterior do pilar A e a linha de corte descrita neste documento. |
|

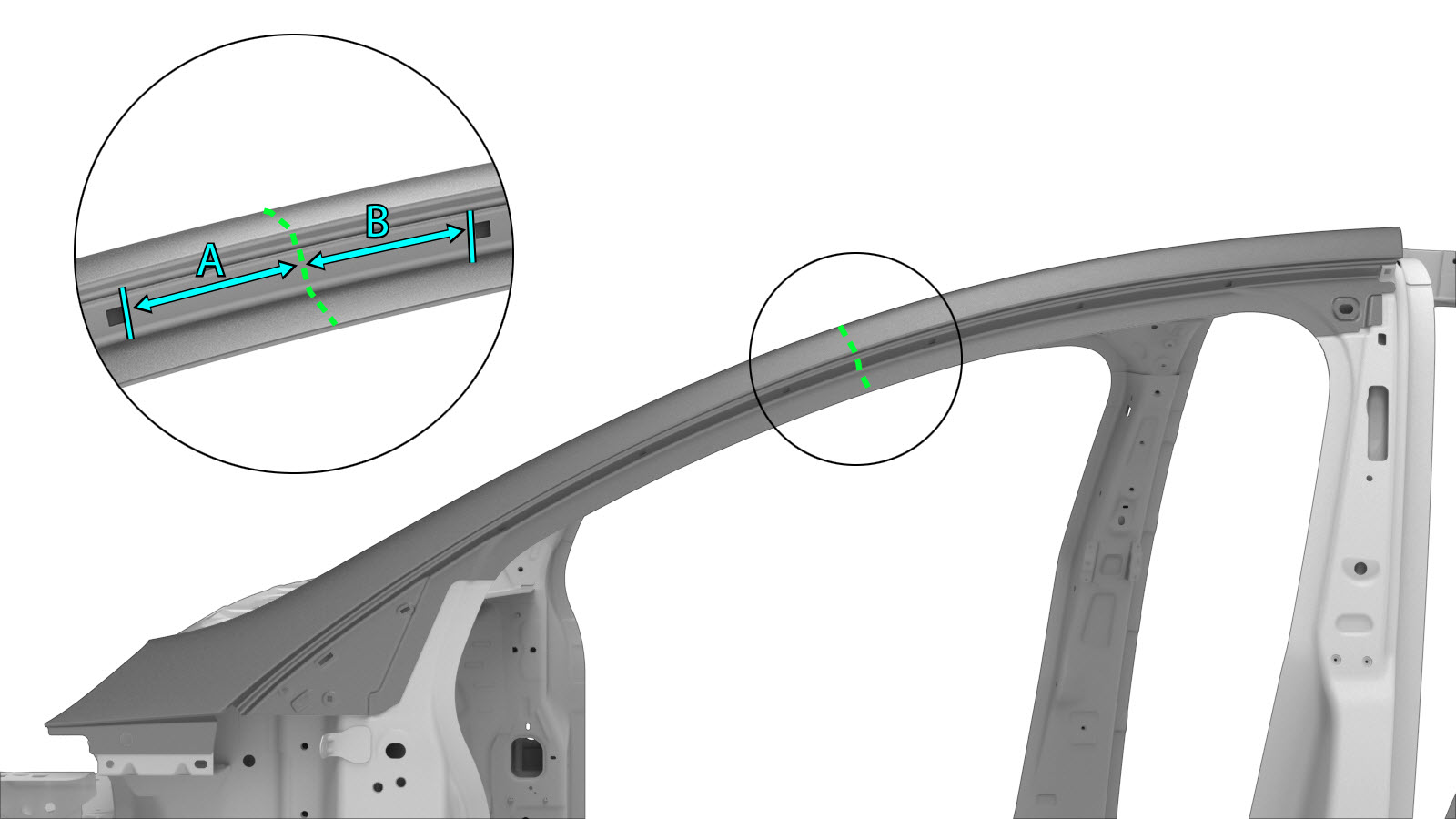

| Descrições das secções da parte exterior do pilar A | |
|---|---|
|

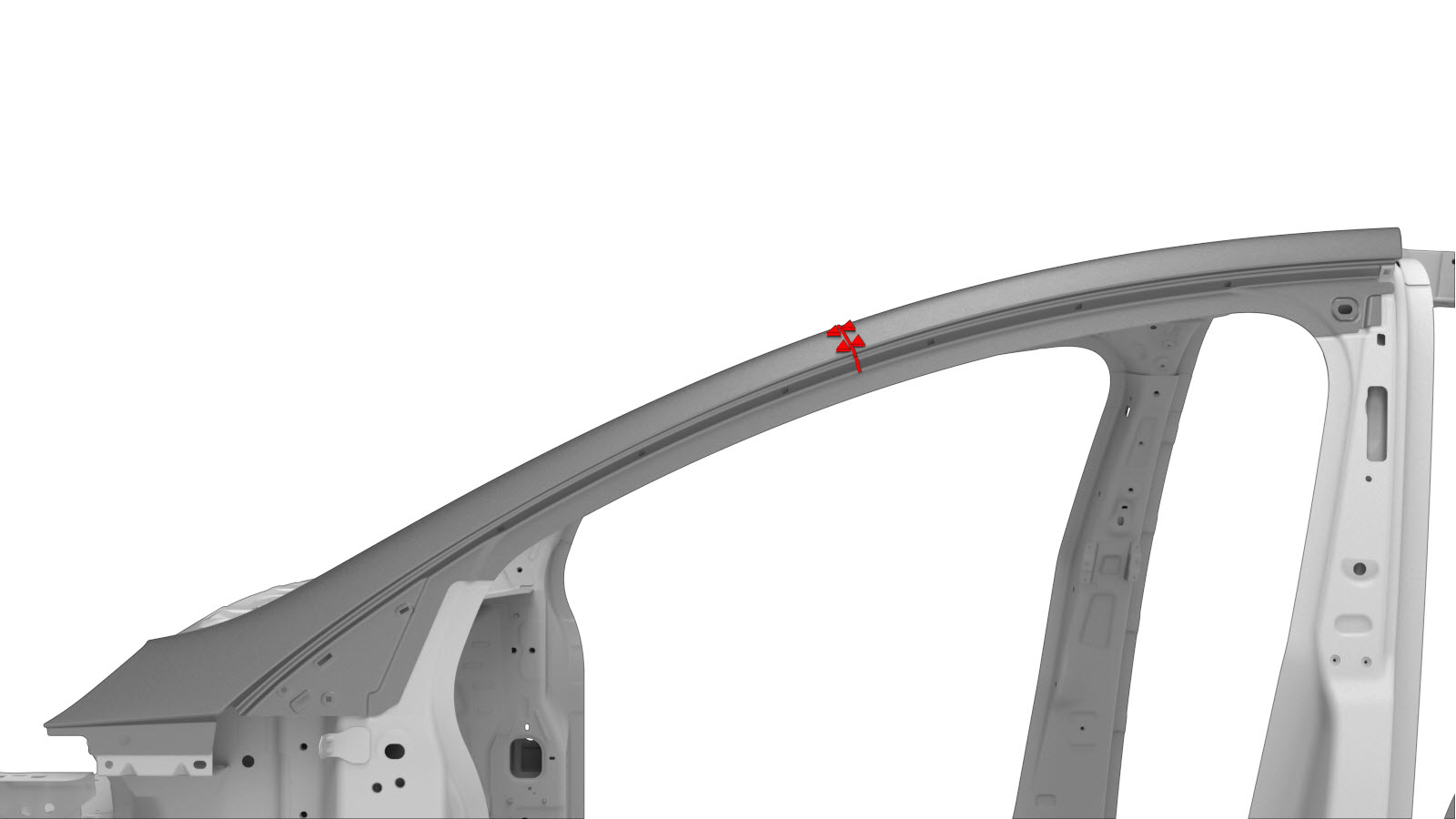

Nota Se, por trás da soldadura ponta a ponta, existir espaço, crie e instale uma chapa de apoio.
|
|
Procedimento de reparação
- Se substituir uma secção da parte exterior do pilar A: Marque a linha de corte, conforme descrito em Descrições das secções da parte exterior do pilar A.
-

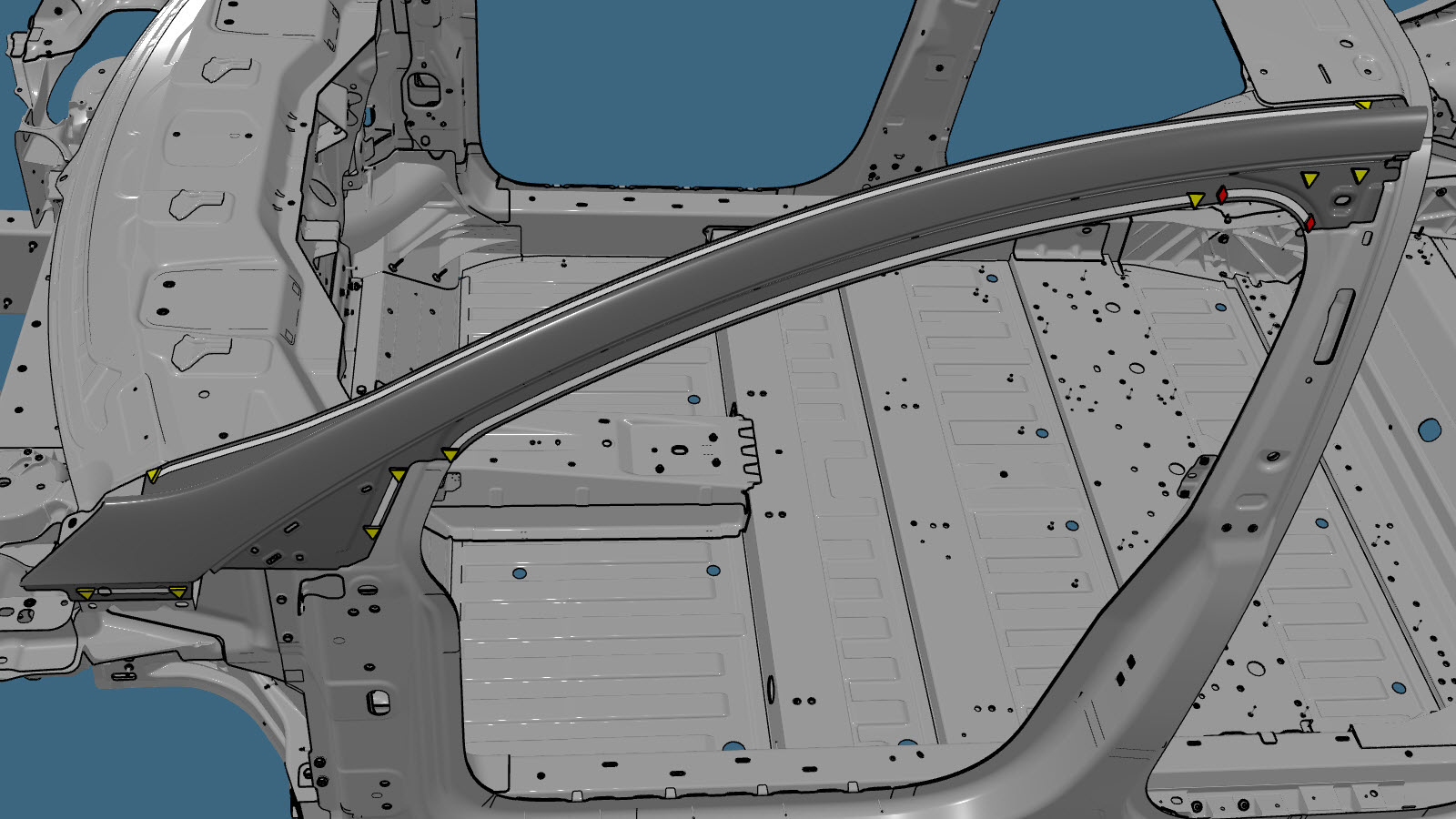

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
SPR de fábrica
- Se substituir uma secção da parte exterior do pilar A: crie e instale uma chapa de apoio conforme descrito em Descrições das secções da parte exterior do pilar A.
-

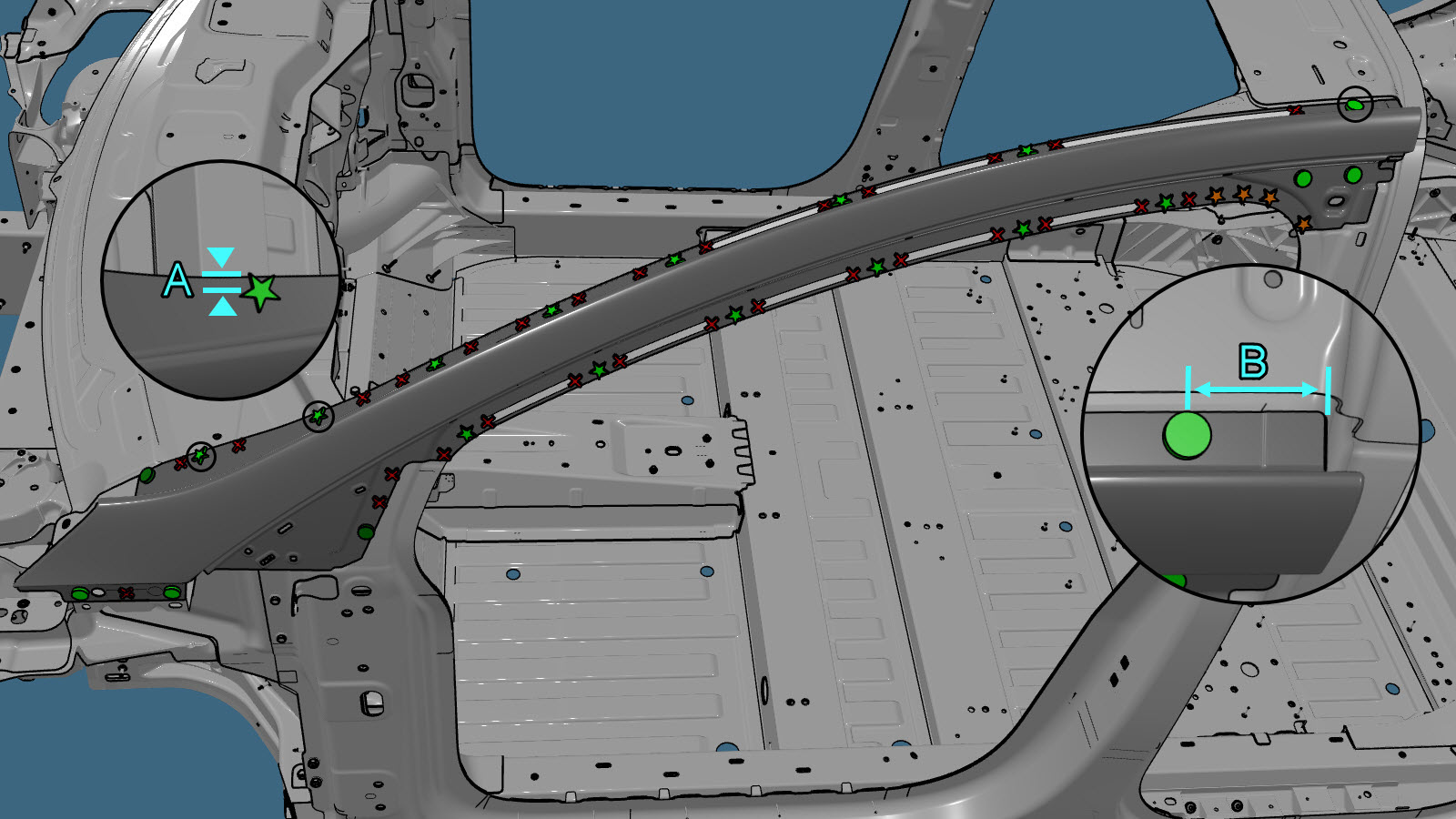

Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites ocos, S38
- A = 9 mm.
ou rebites, 4,8 mm
- B = 60 mm.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Se substituir uma secção da parte exterior do pilar A:
Efetue a soldadura GMA da soldadura ponta a ponta entre as secções.
Soldadura GMA
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória. - Realize quaisquer operações pós-reparação necessárias.
