Porca de reforço do banco da terceira fila

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

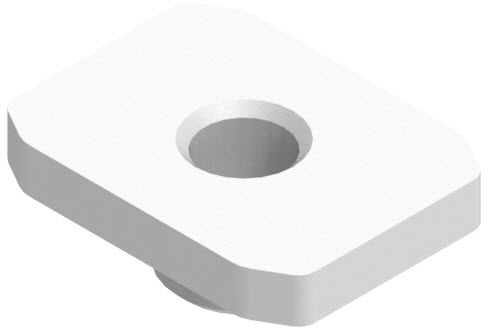

1	PORCA CILÍNDRICA, M10 (placa roscada do banco de terceira fila)	Número de peça Tesla 2006869-S0-A.
2	Rebites cegos	Número de peça Tesla 1003668-00-C.
1	REMENDO DE PELÍCULA DE BUTILO 50x50x1 mm	Número de peça Tesla 1045194-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Remova o componente original.

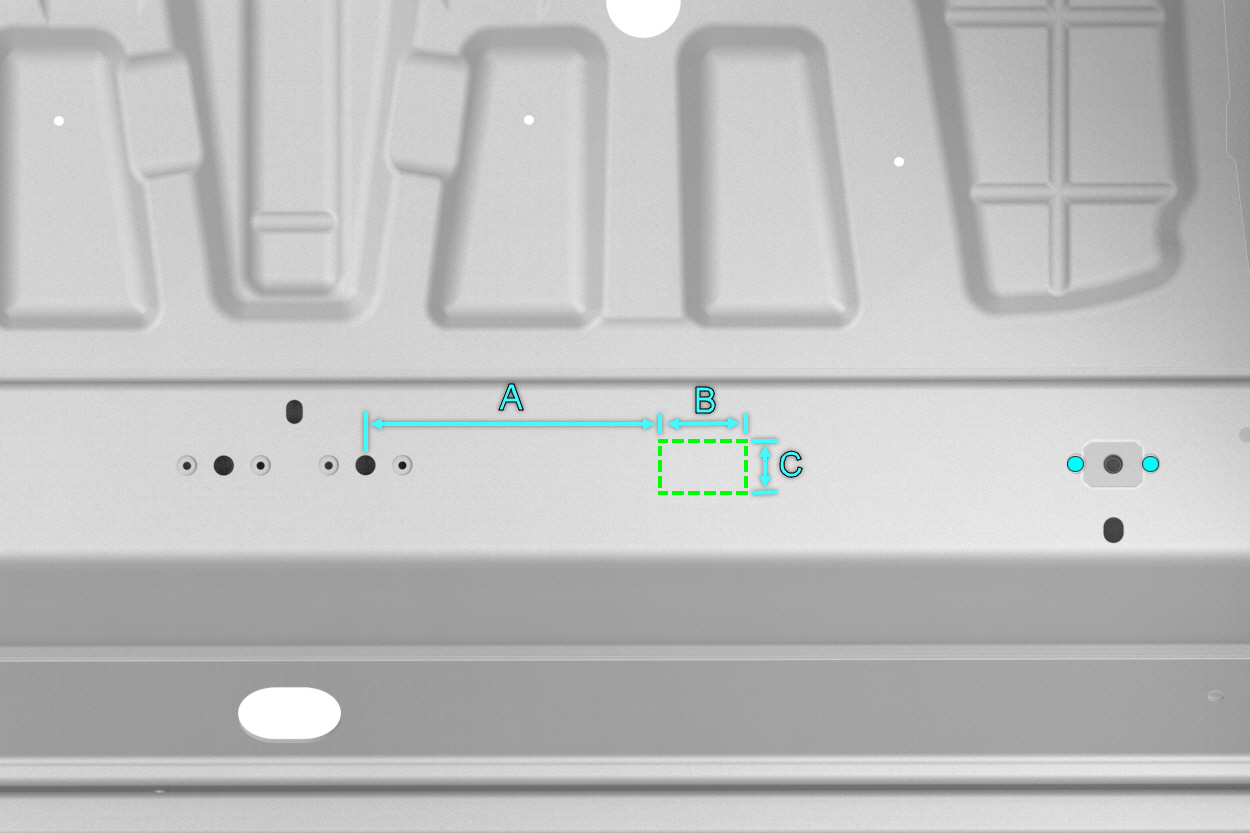

Corte um orifício no painel do piso para permitir o acesso ao componente original.
- A = 180 mm
- B = 40 mm
- C = 26 mm
- D = 12 mm

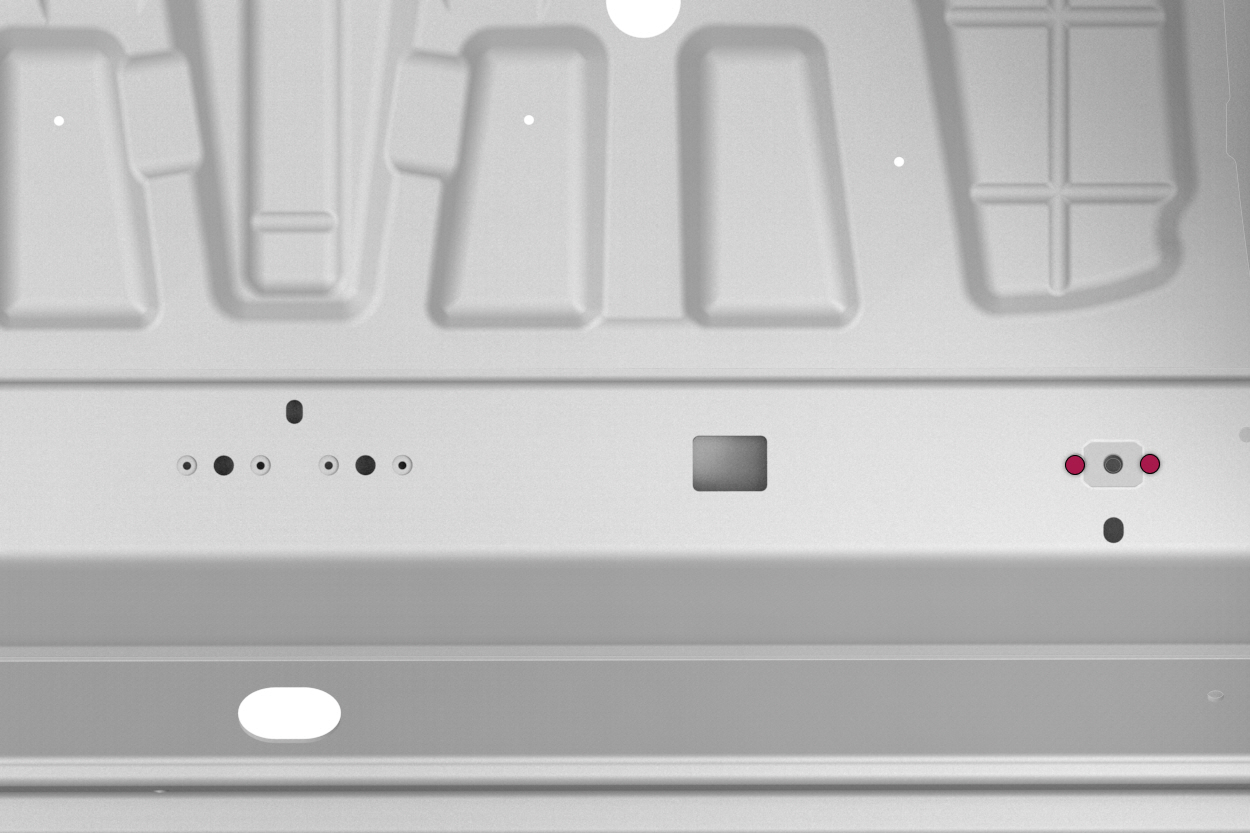

Rebite estrutural de fábrica
Prepare a instalação.
ou rebites cegos
Instale o novo componente ou componentes.
Tape o orifício de acesso com um remendo de butilo.
Realize quaisquer operações pós-reparação necessárias.
