Parte interior do pilar articulado

Código de correção: 10100127502 10100127602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

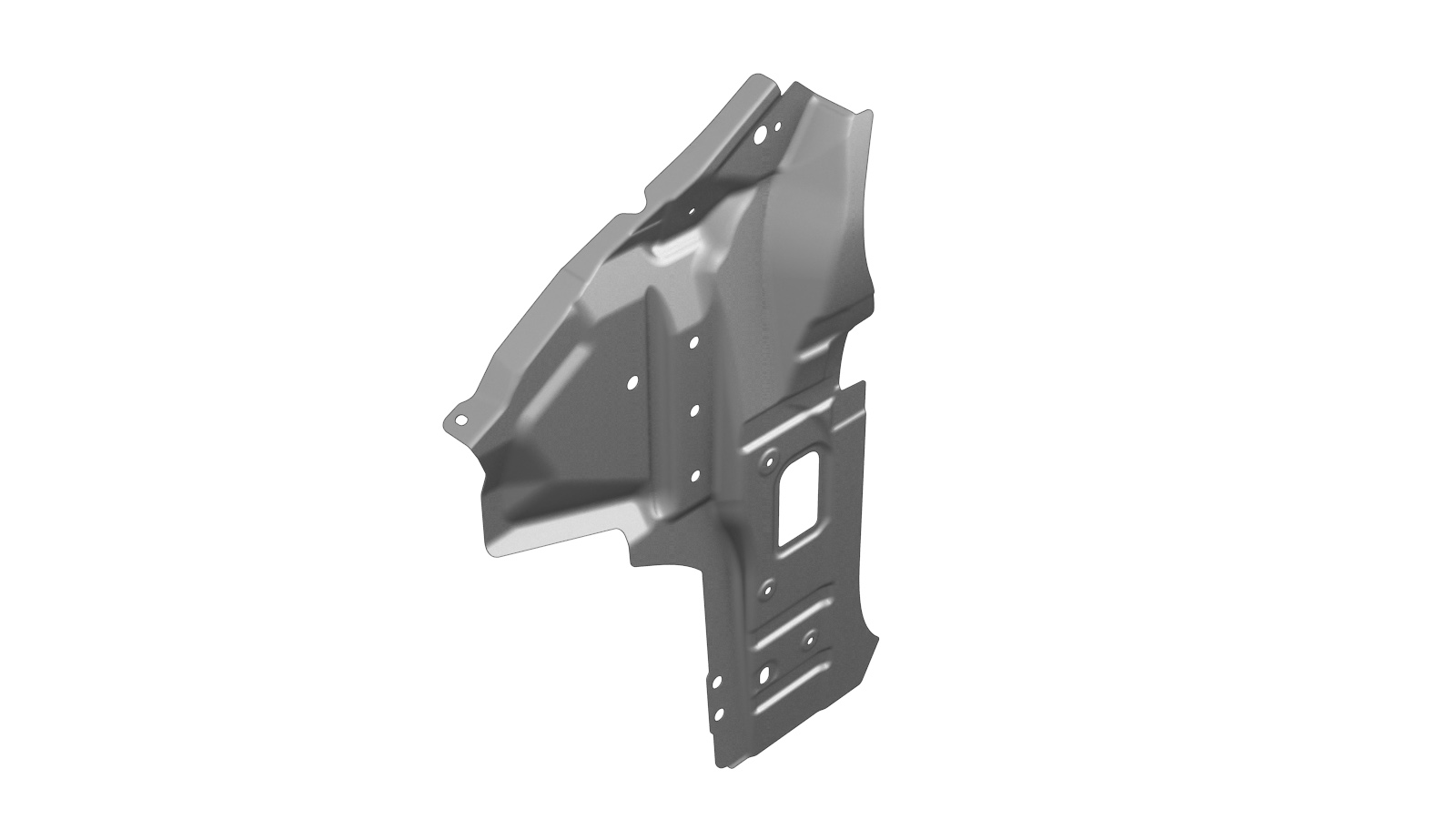

1 CONJUNTO, PARTE INTERIOR DO PILAR ARTICULADO (parte interior do pilar articulado)
8 Rebite estrutural, 6,5 mm, médio
1 SPR, 5x4,5
2 SPR, 5x7
1

Parafuso, cabeça sextavada , M6x1.00x18

 Número de peça Tesla 1006529-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto do reforço do pilar A.
  2. Retire o item Reforço do pilar articulado.
  3. Retire o item Suporte inferior exterior superior do pilar A.

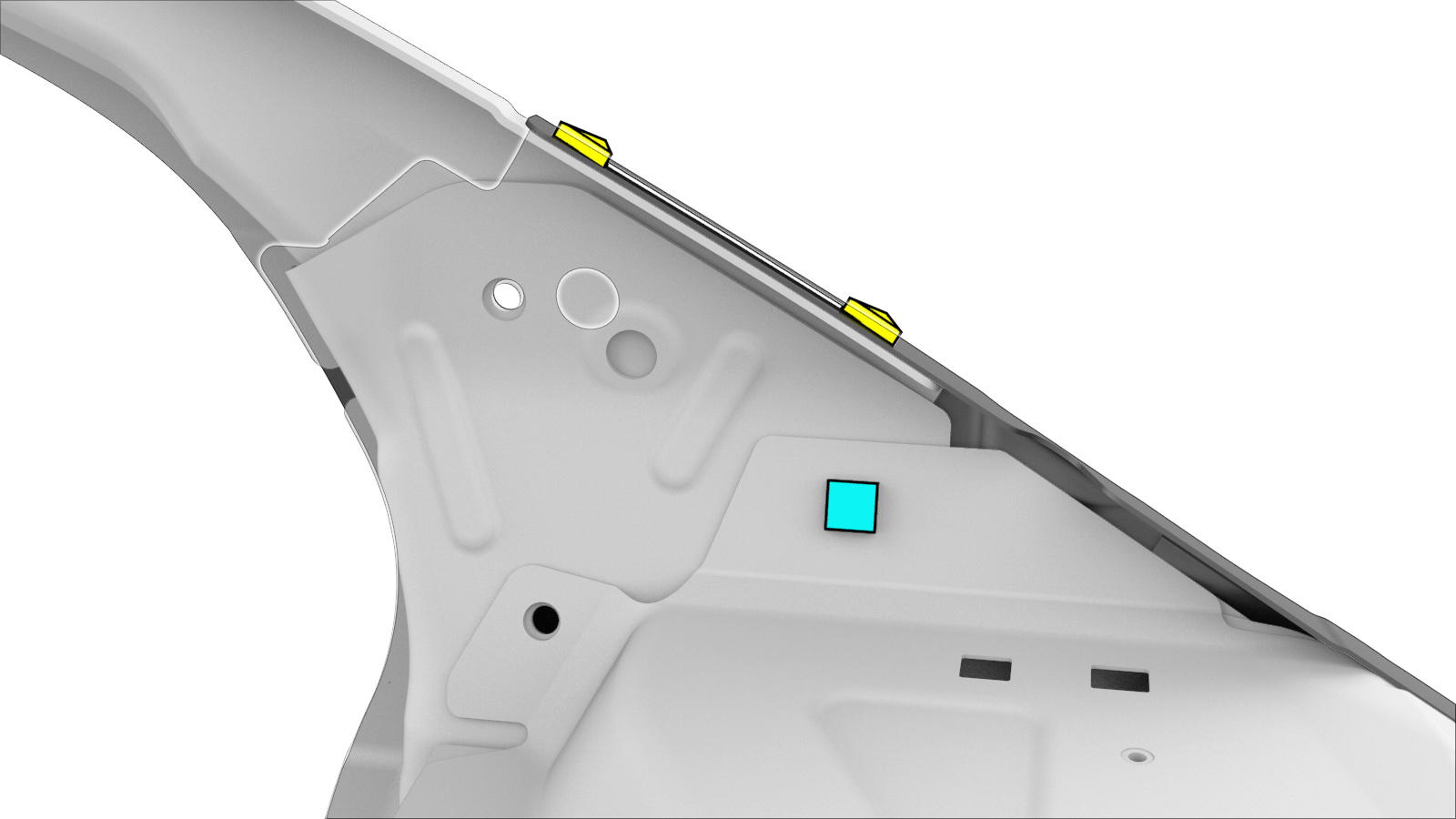

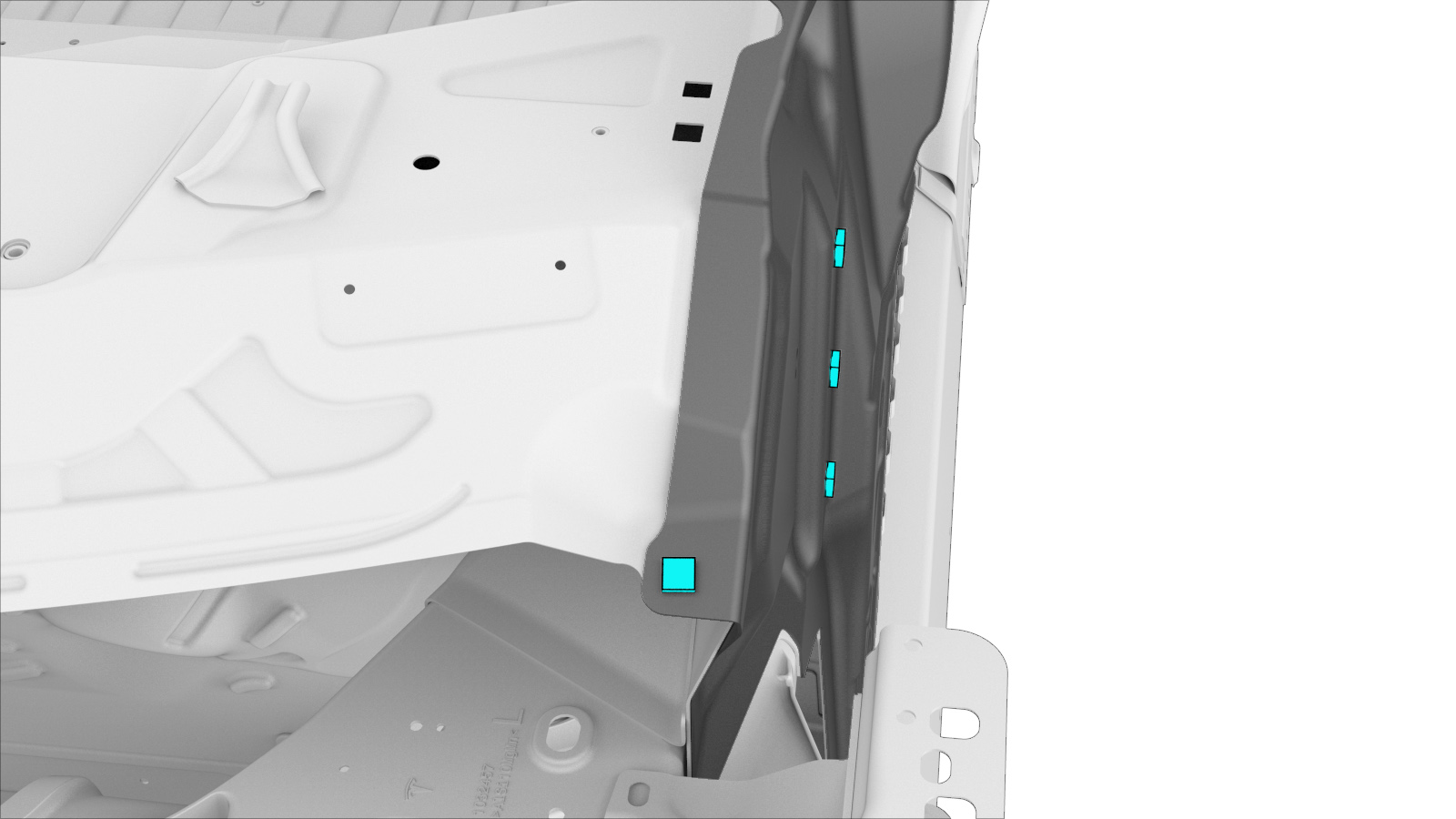

  4. Remova o componente original.
    ou soldaduras por pontos de fábrica

    ou parafusos, cabeça sextavada

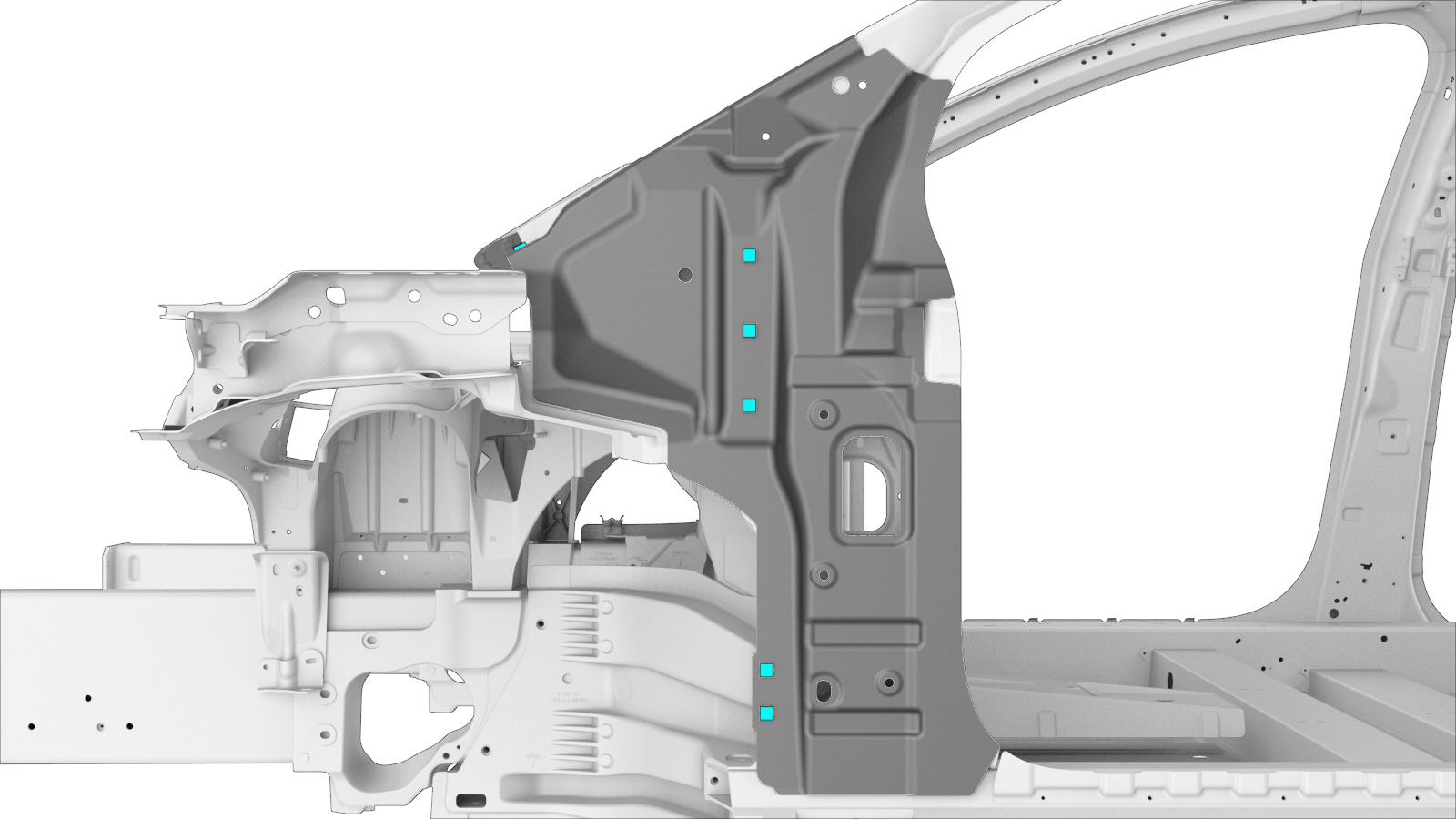

  5. Prepare a instalação.

    ou rebites estruturais, 6,5 mm, médios

    ou SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Nota
    É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.
    ou SPRs, 5x7
    Informational PurposesAn informational icon, calling your attention
    Nota
    É necessária a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.

    ou parafusos, cabeça sextavada

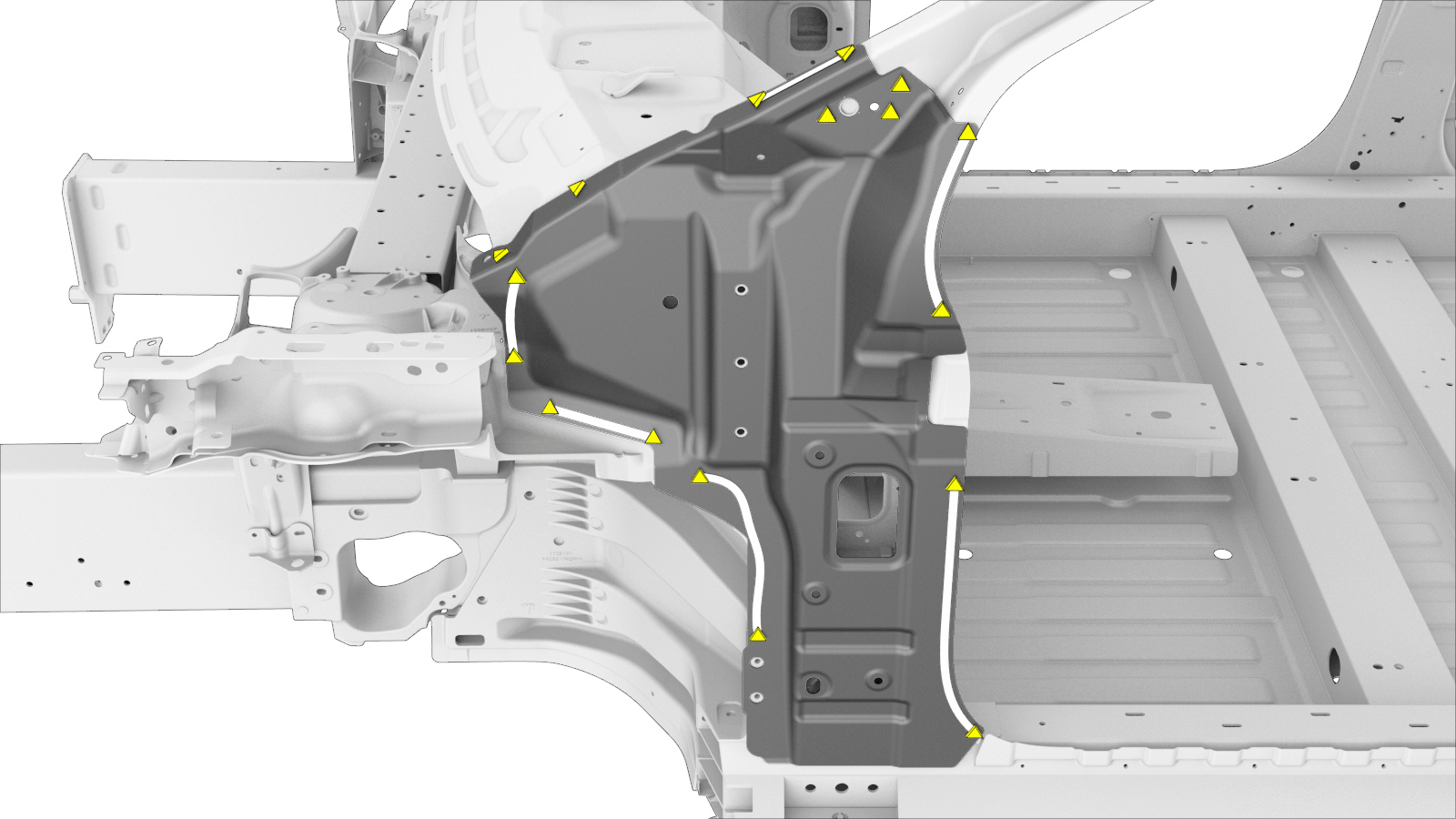

  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  7. Posicione o novo componente e instale temporariamente os parafusos, conforme ilustrado, para fixar o componente na devida posição enquanto o adesivo estrutural seca.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Remova os parafusos após o adesivo estrutural secar.

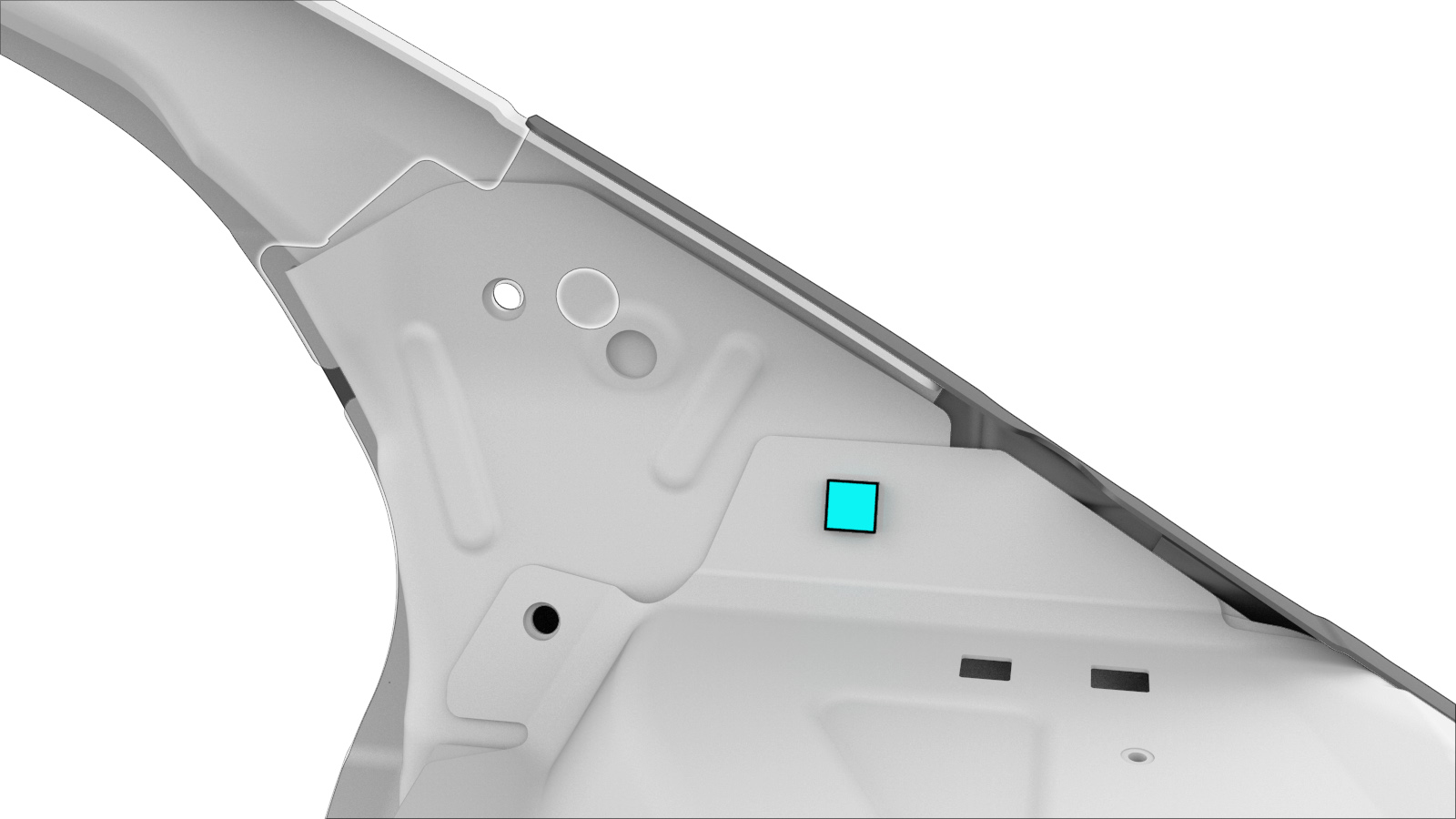

  8. Instale o novo componente ou componentes.
    Aperte o parafuso a 10 Nm.
  9. Instale o item Reforço do pilar articulado.
  10. Instale o item Conjunto do reforço do pilar A.
  11. Instale o item Suporte inferior exterior superior do pilar A.
  12. Realize quaisquer operações pós-reparação necessárias.
