Parte inferior do painel traseiro
Código de correção:
10102701802
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

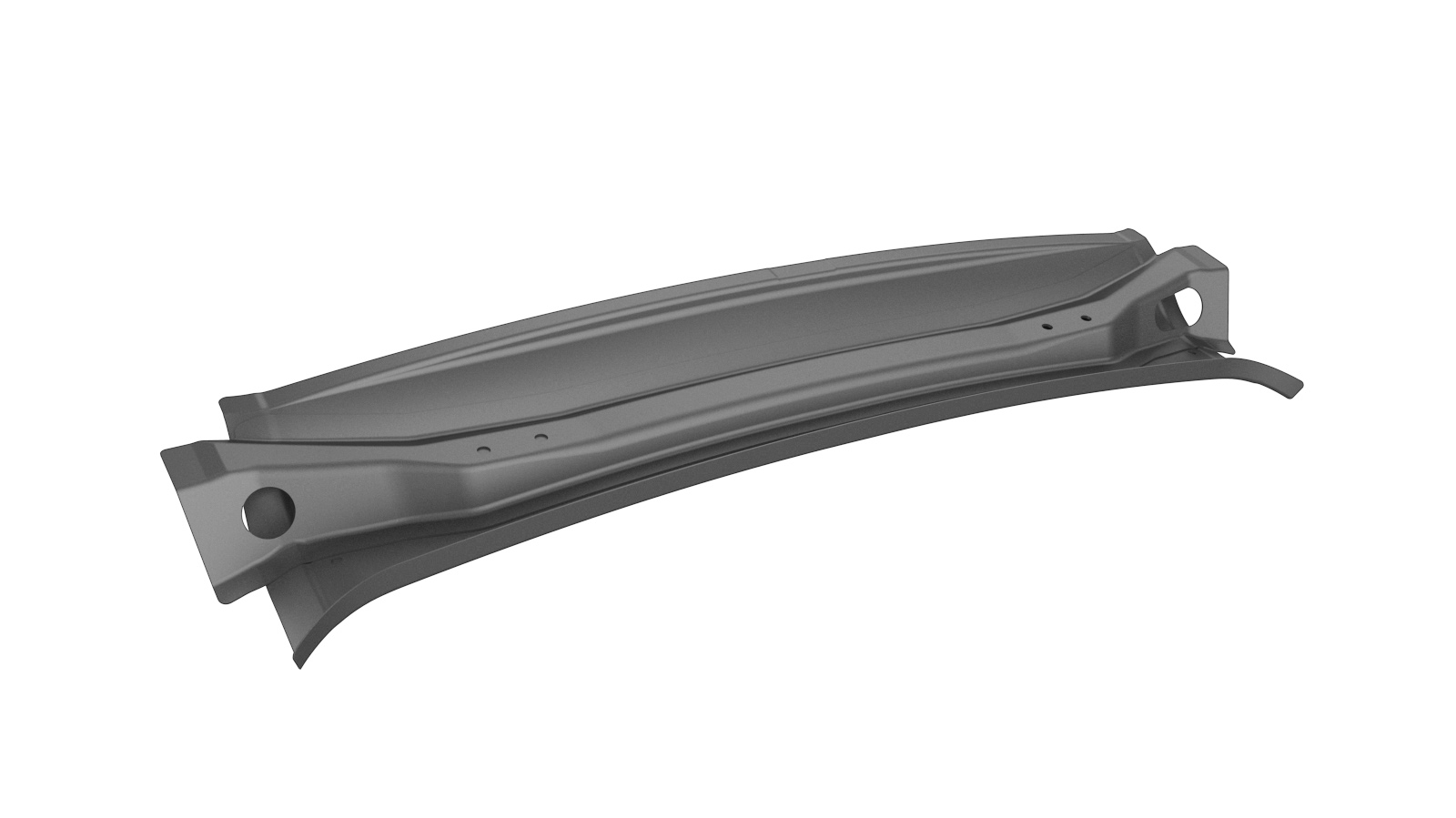

| 1 | REAR HEADER LOWER (painel traseiro inferior) | |
| 8 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 2 | Rebite estrutural, 6,5 mm, médio | |
| 2 | SPR, 5x7 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Parte superior do painel traseiro.
-

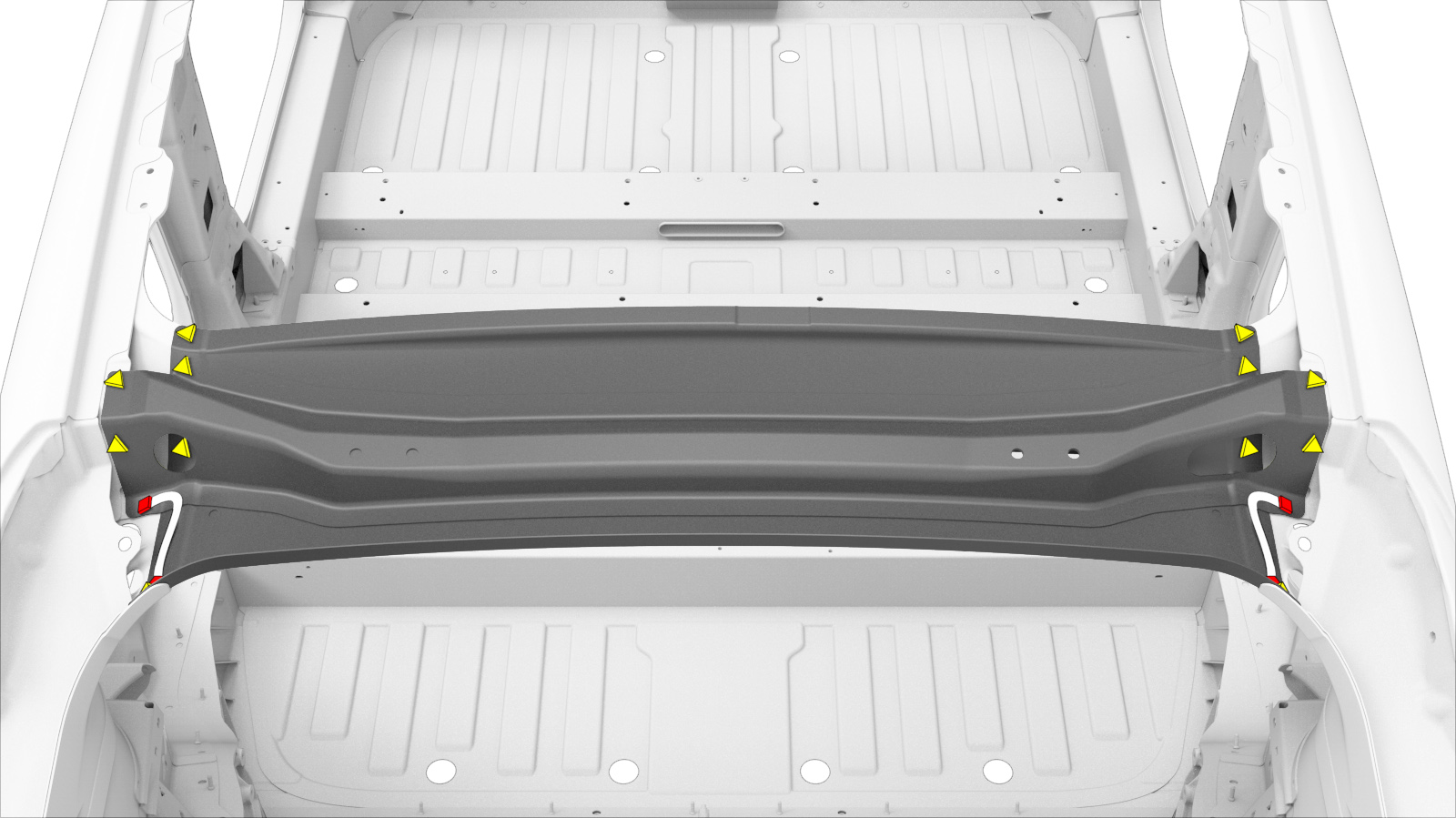

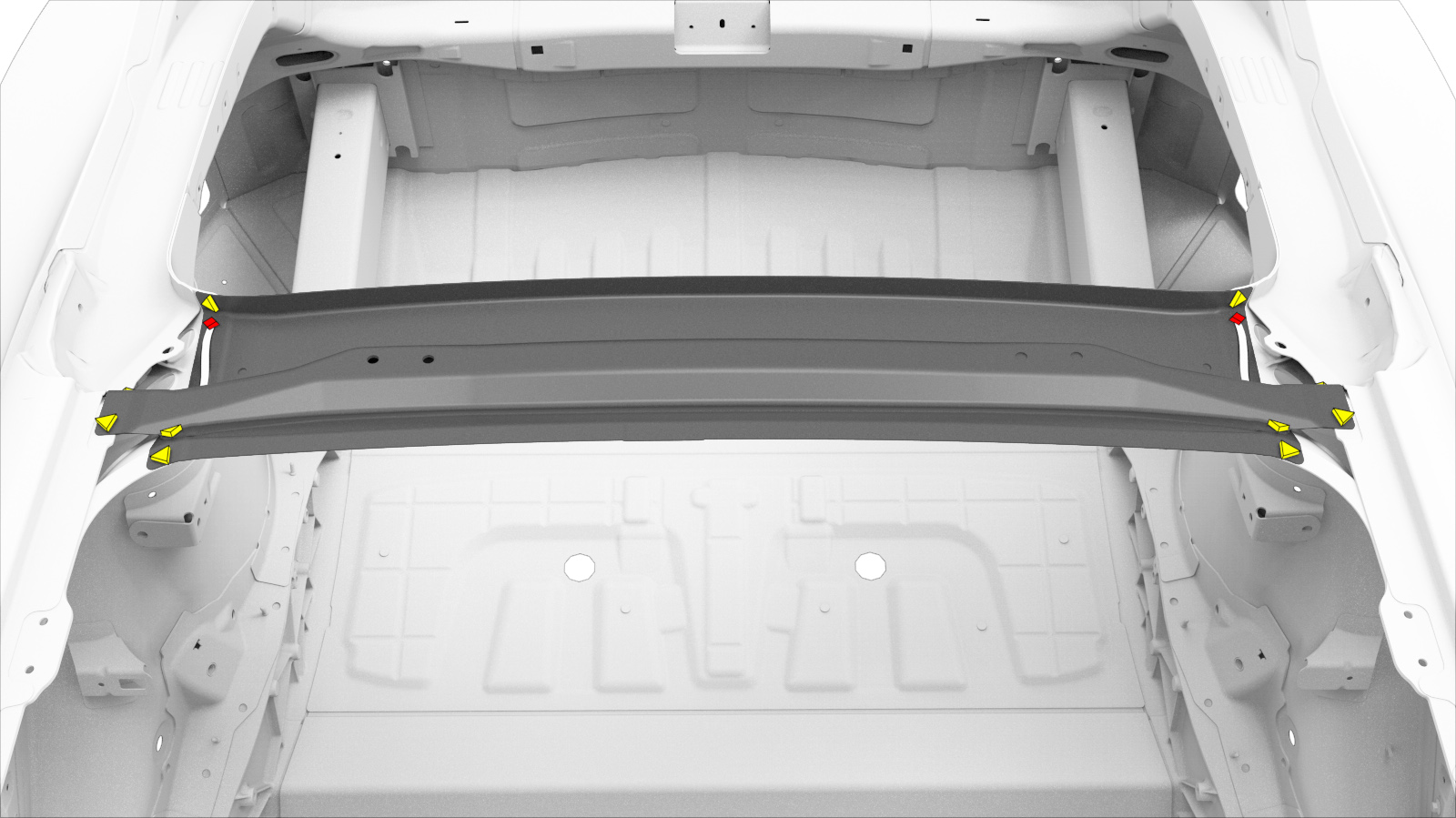

Remova o componente original.
ou soldaduras por pontos de fábrica
ou SPR de fábrica
-

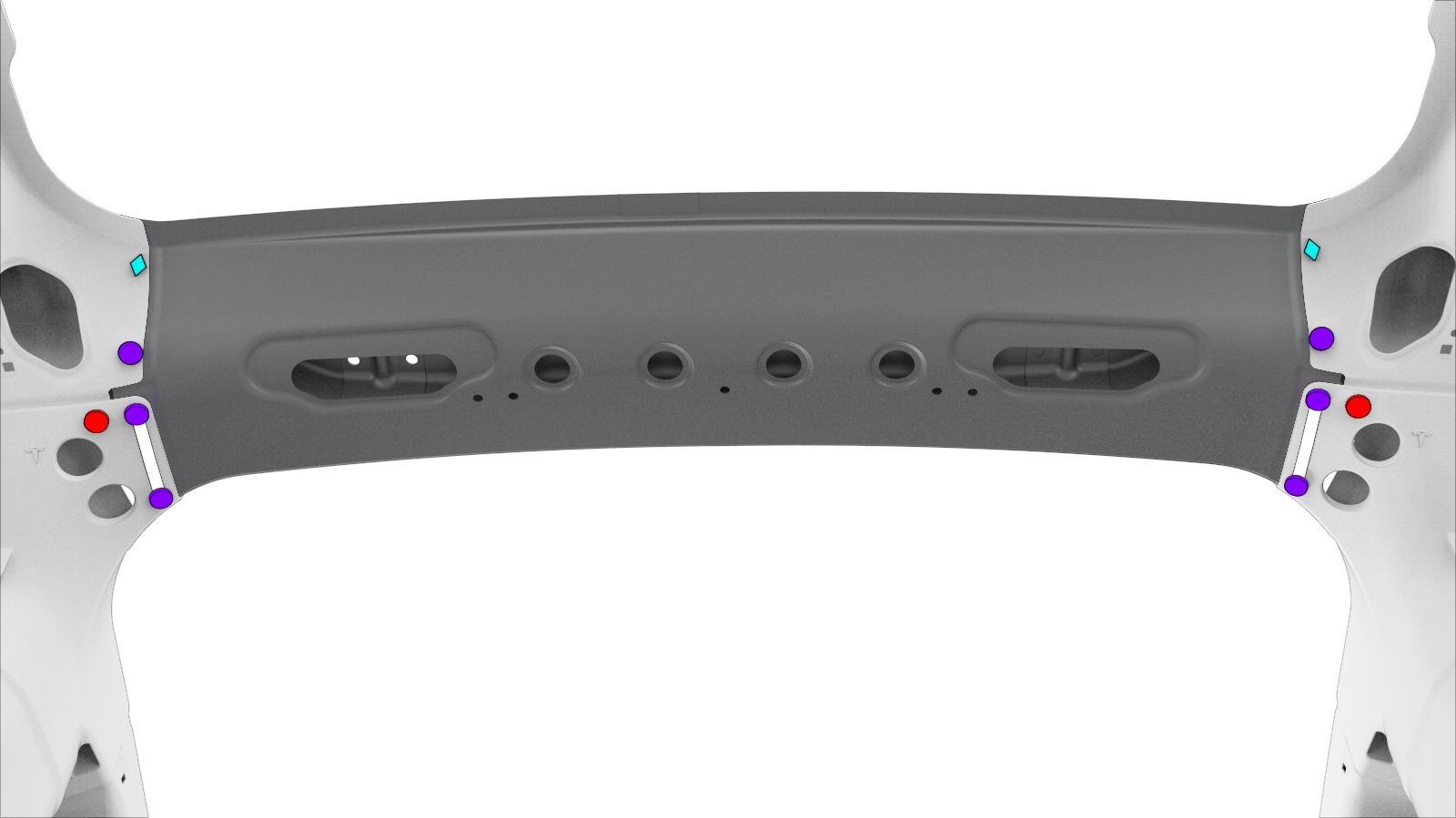

Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebites estruturais, 6,5 mm, médios
ou SPRs, 5x7NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125. - Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

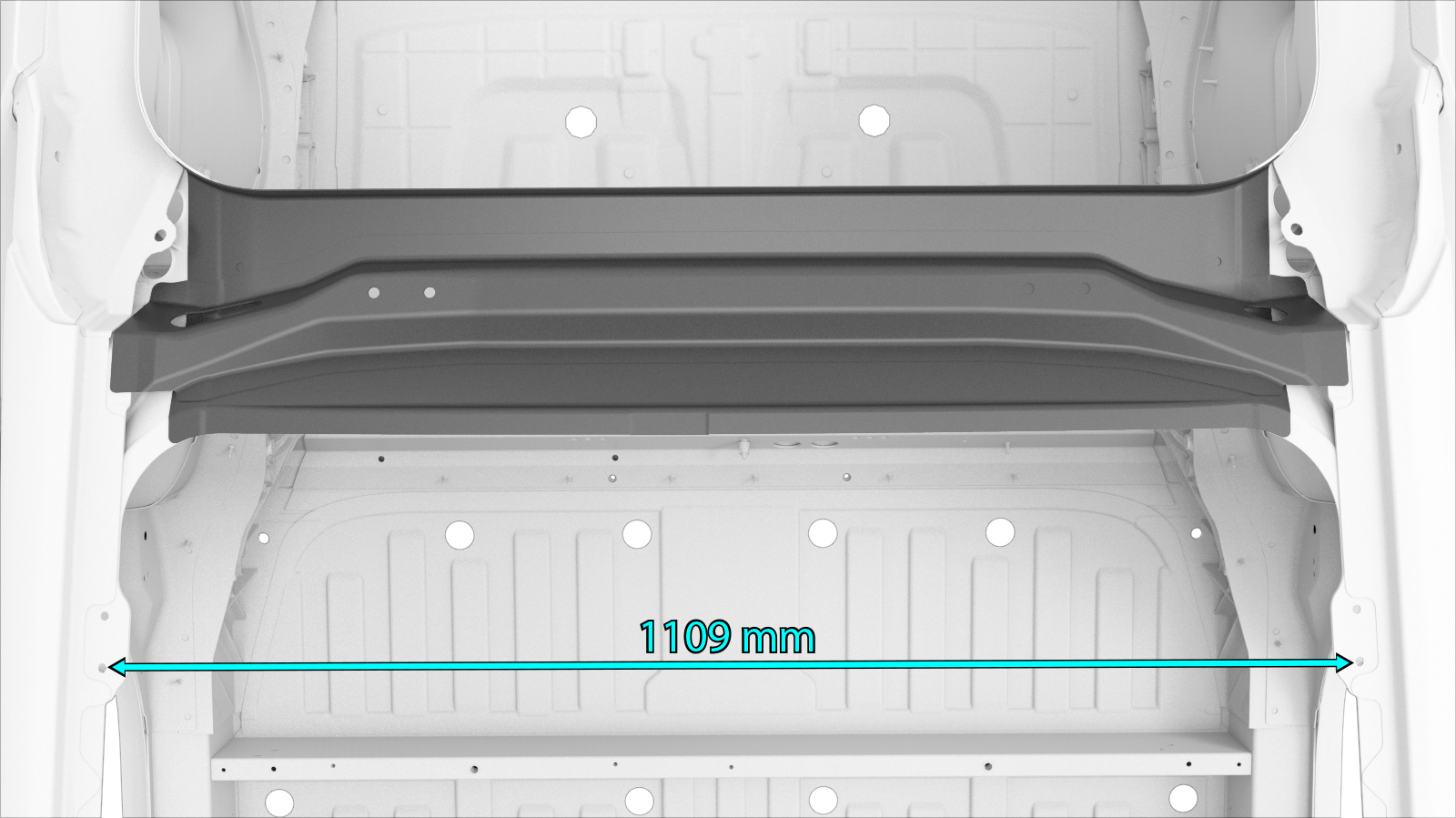

- Instale o novo componente ou componentes.
-
Instale o item Parte superior do painel traseiro.
- Realize quaisquer operações pós-reparação necessárias.
