versões do nó traseiro do Modelo S
Explica a diferença entre os nós traseiros de 1.ª e 2.ª geração do Model S e dos componentes associados.
O Model S foi fabricado com duas versões de nó traseiro: uma 1.ª geração de nó traseiro e uma 2.ª geração de nó traseiro. As duas versões são visualmente distintas e utilizam fixadores diferentes para fixar os painéis ao nó, bem calhas do membro traseiro diferentes. A partir de, aproximadamente, 5 de novembro de 2014, os veículos Model S foram produzidos com o nó traseiro de 2.ª geração.
Várias peças na zona do nó traseiro diferem consoante a versão do nó traseiro do veículo. Antes de encomendar alguma peça, identifique qual é a versão do nó traseiro do veículo. No manual de peças, se as peças diferirem consoante a versão do nó traseiro, uma nota na coluna "Comentários" indica a versão do nó correspondente para a peça (por exemplo, "Para nó traseiro de 2.ª geração").
Componentes de 1.ª geração
São utilizados os seguintes componentes em veículos com nós traseiros de 1.ª geração:
| Componente | Imagem |
|---|---|

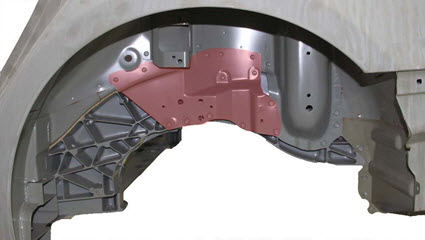

| Nó traseiro (1.ª geração) O nó traseiro de 1.ª geração é feito a partir de um processo de fundição a baixa pressão. O interior é oco e o exterior é plano com linhas de grelha elevadas. |
|
|

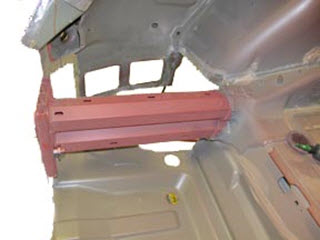

Calha do membro traseiro (1.ª geração)
A calha do membro traseiro de um nó traseiro de 1.ª geração é octogonal. |
|
Encomenda as peças utilizando o manual de peças.
Componentes do nó traseiro de 2.ª geração
São utilizados os seguintes componentes em veículos com nós traseiros de 2.ª geração:
| Componente | Imagem |
|---|---|

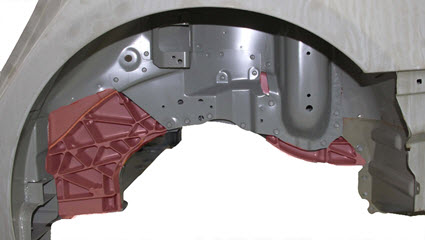

| Nó traseiro (2.ª geração) O nó traseiro de 2.ª geração é feito a partir de um processo de fundição sólida a alta pressão. O exterior tem um padrão de rede. |
|
|

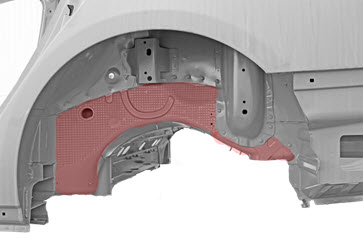

Reforço exterior do nó traseiro
Nota Apenas utilizado com nós traseiros de 2.ª geração. Não existe nenhuma peça correspondente utilizada para nós traseiros de 1.ª geração. |
|
|

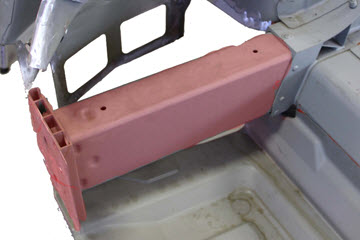

Calha do membro traseiro (2.ª geração)
A calha do membro traseiro de um nó traseiro de 2.ª geração é retangular. |
|
Encomenda as peças utilizando o manual de peças.
Fixadores
Os fixadores utilizados para prender os componentes instalados no nó traseiro são diferentes e baseiam-se na geração do nó. O procedimento de reparação de carroçarias para o componente específico indica os fixadores corretos a usar.
