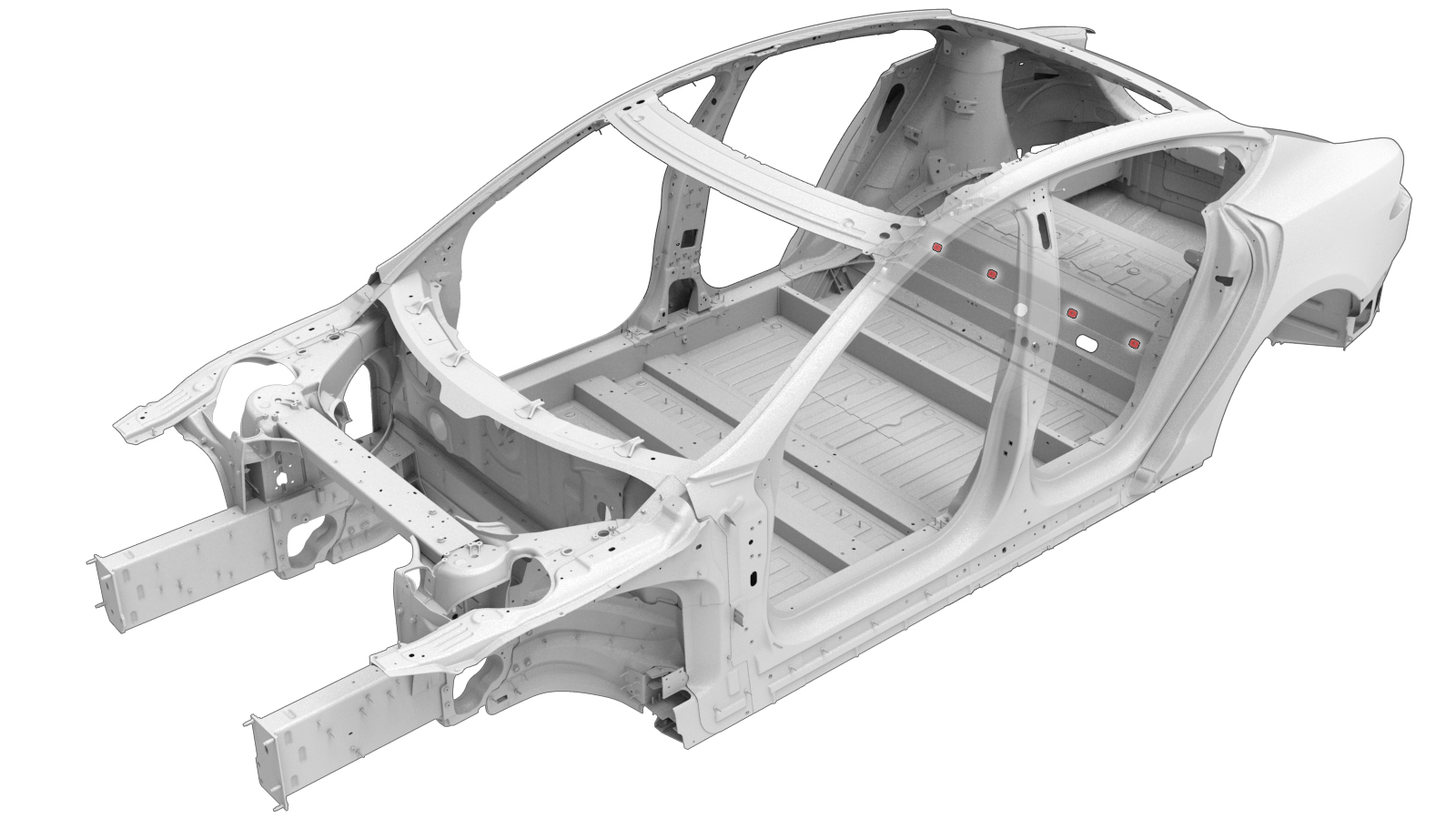

Porca de reforço do banco da terceira fila
Código de correção:
16010200302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | PORCA CILÍNDRICA, M10 (placa roscada do banco de terceira fila) |
Número de peça Tesla 2006869-S0-A. |
| 2 | Rebites cegos | Número de peça Tesla 1003668-00-C. |
| 1 | REMENDO DE PELÍCULA DE BUTILO 50x50x1 mm | Número de peça Tesla 1045194-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

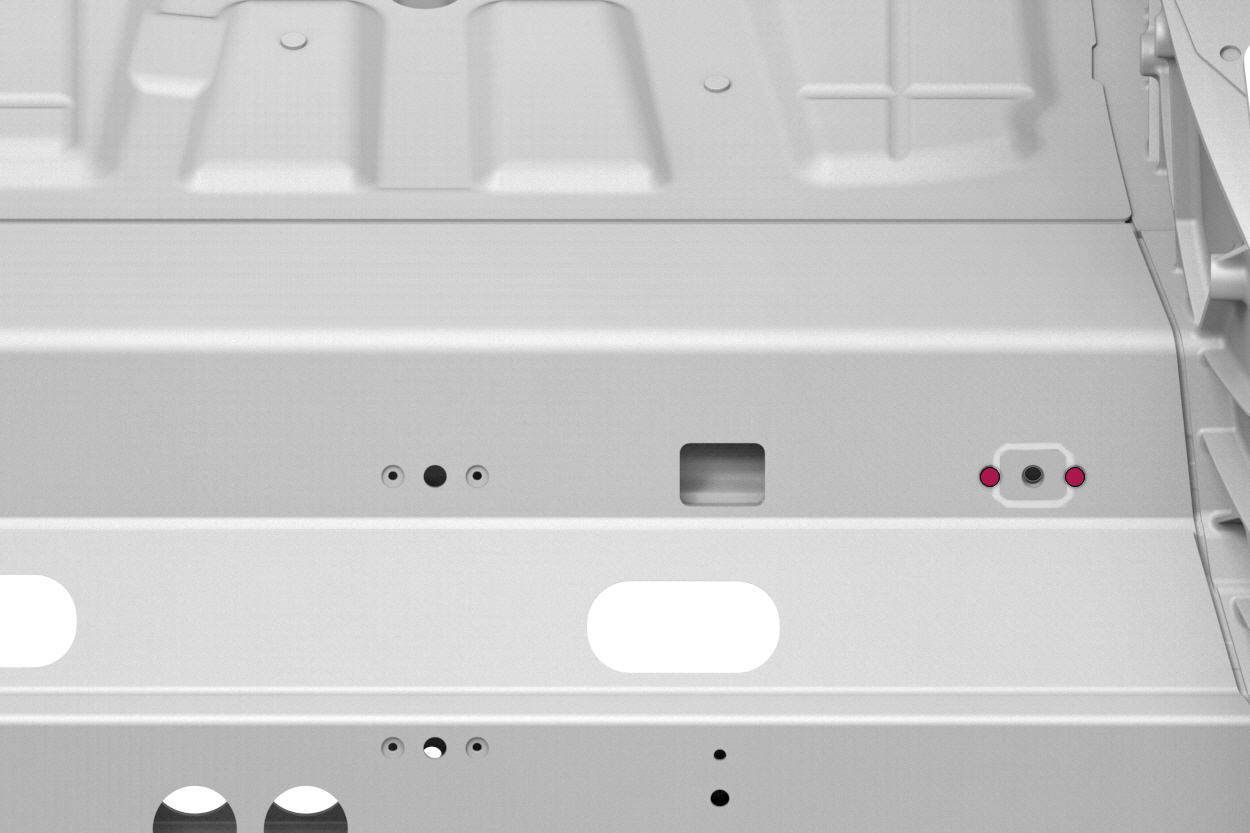

Remova o componente original.

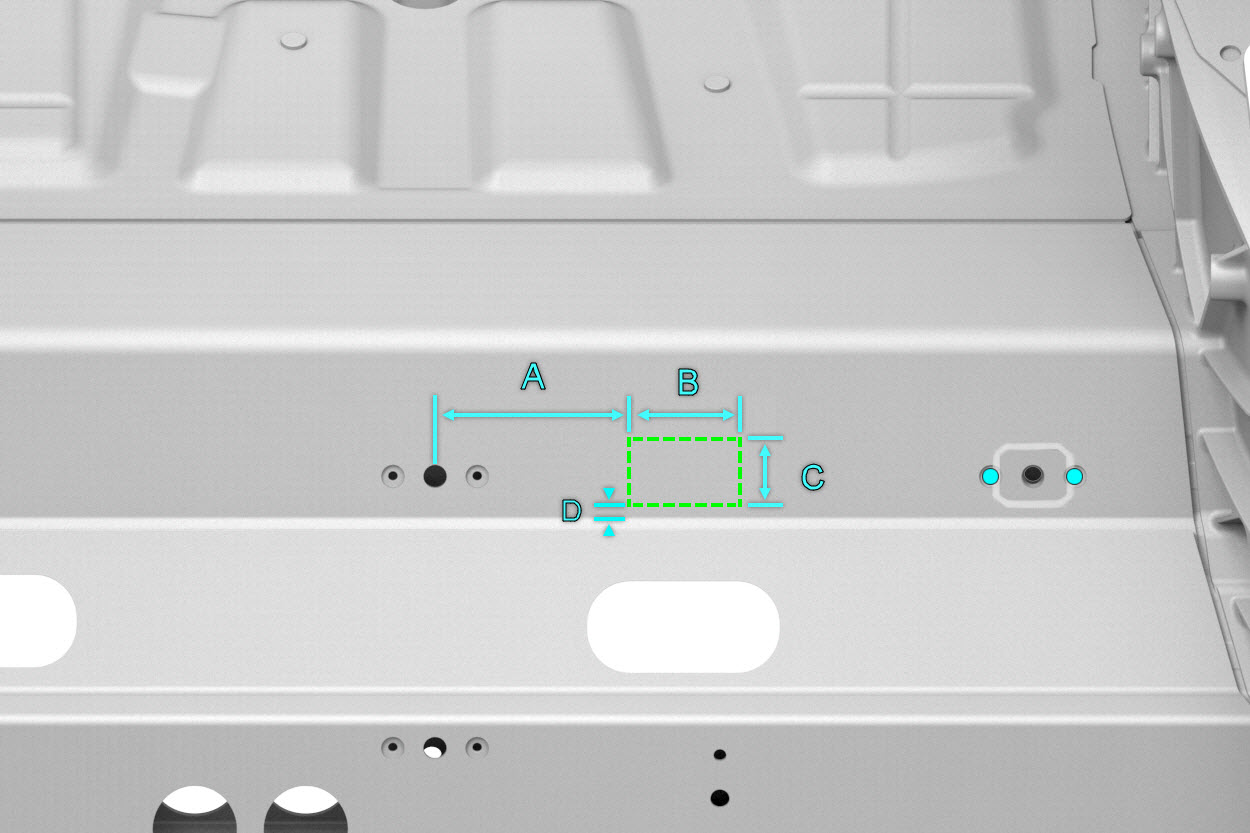

Corte um orifício no painel do piso para permitir o acesso ao componente original.Rebite estrutural de fábrica
- A = 120 mm
- B = 40 mm
- C = 26 mm
- D = 12 mm
-
Prepare a instalação.
- Instale o novo componente ou componentes.
-

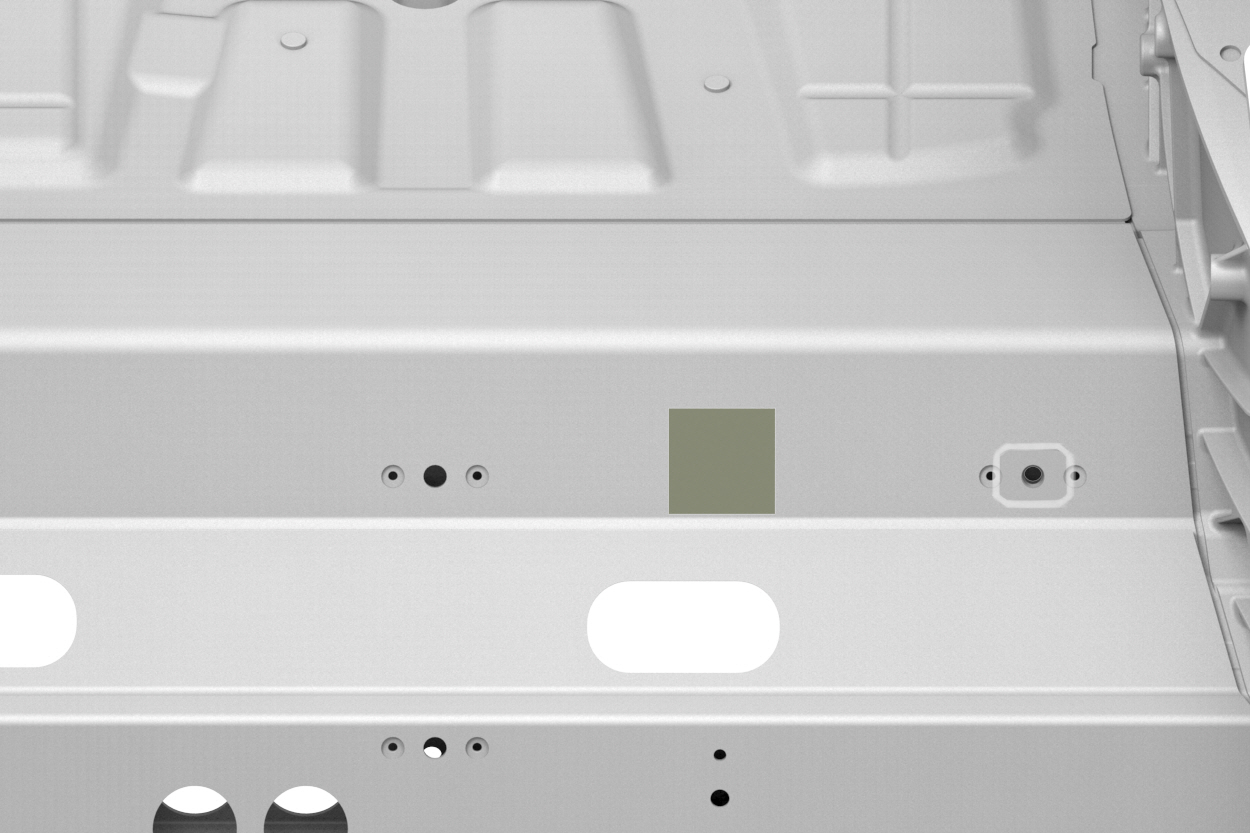

Tape o orifício de acesso com um remendo de butilo.
- Realize quaisquer operações pós-reparação necessárias.
