Conjunto da calha traseira da carroçaria (veículos construídos até 5 de novembro de 2014)

Código de correção: 10101816402 10101816602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

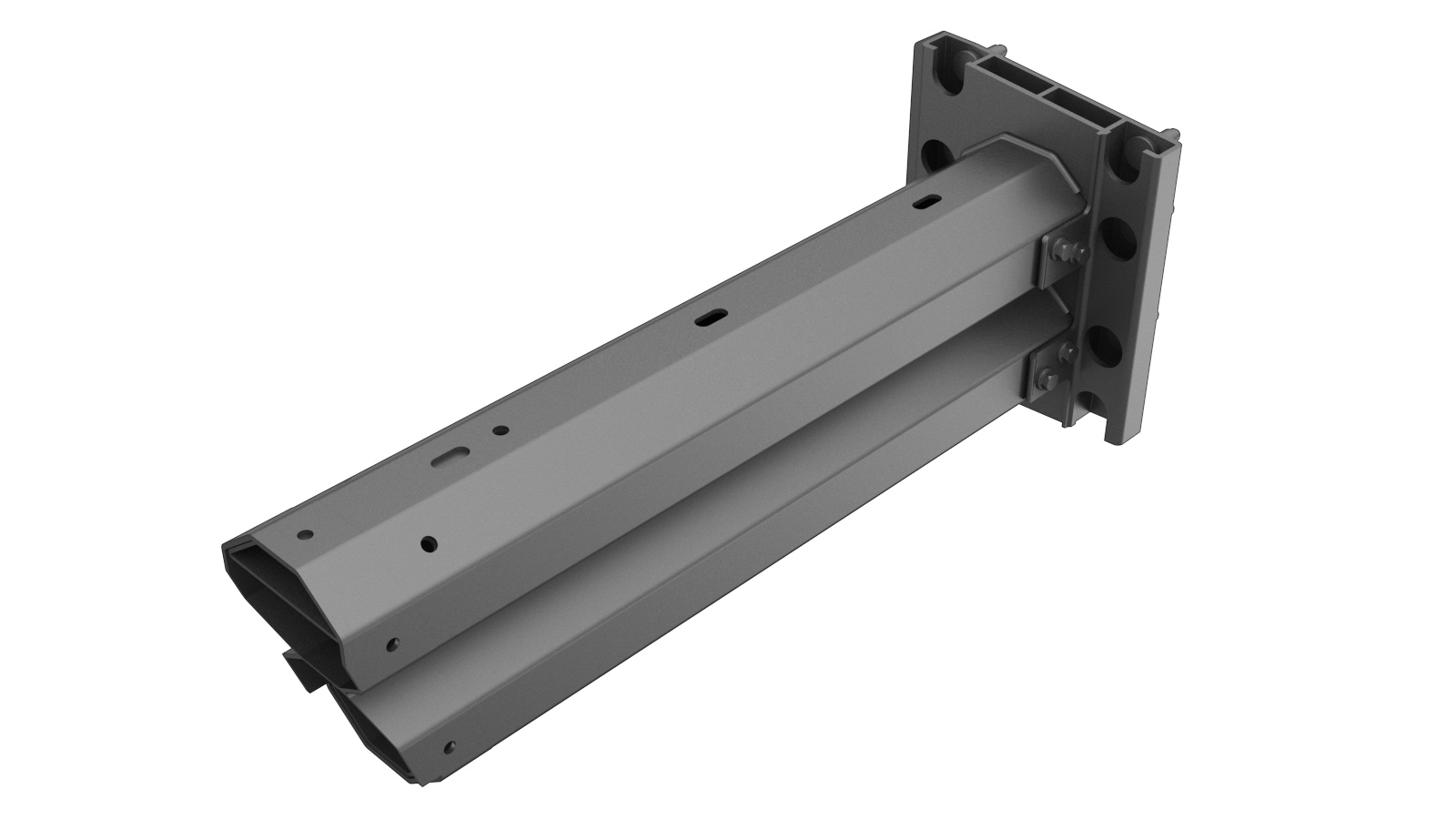

1 ASY - MEMBER RAIL (conjunto da calha traseira da carroçaria)
6 Rebite estrutural, 6,5 mm, médio

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

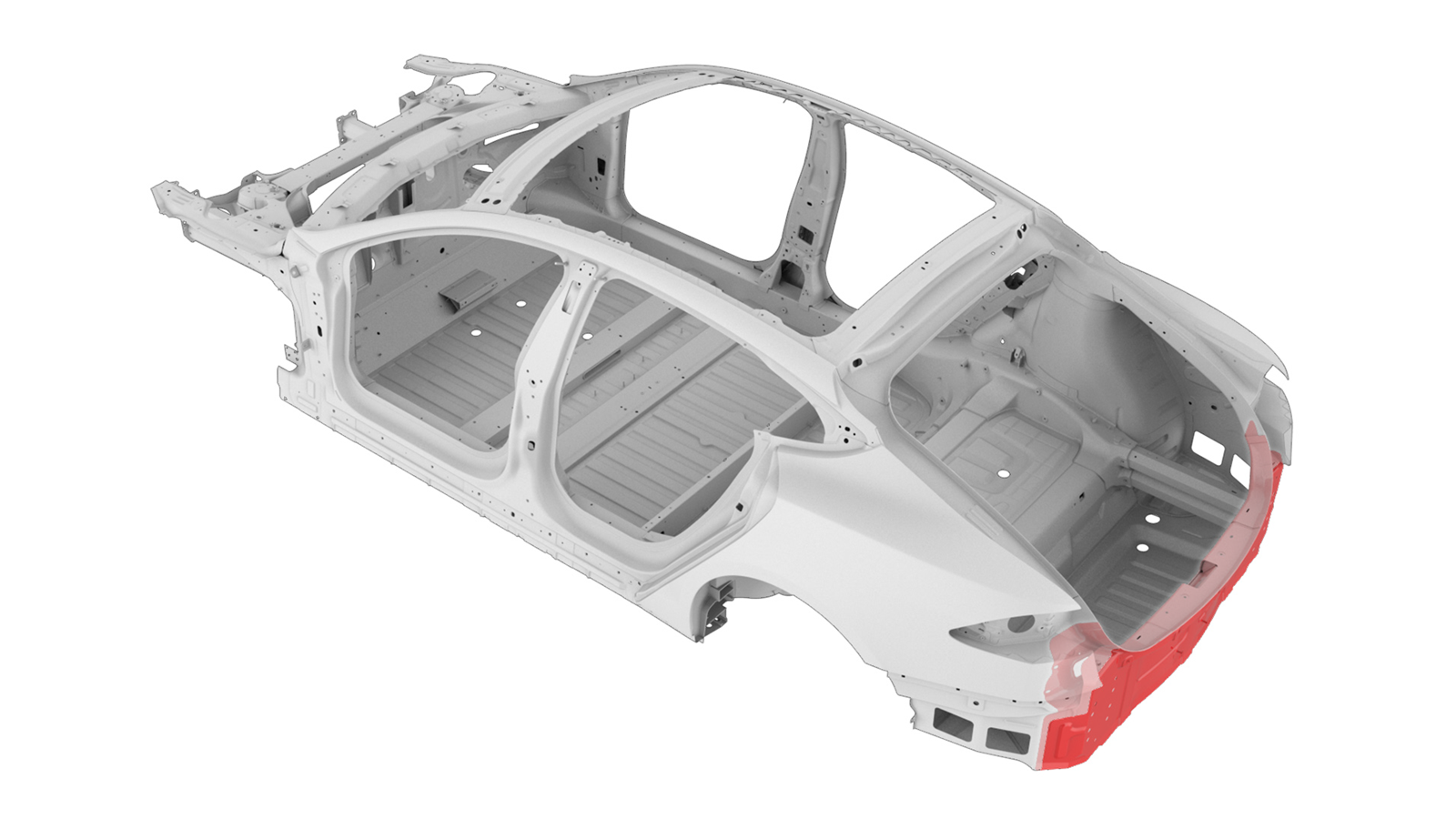

  1. Retire o item Conjunto do painel traseiro.

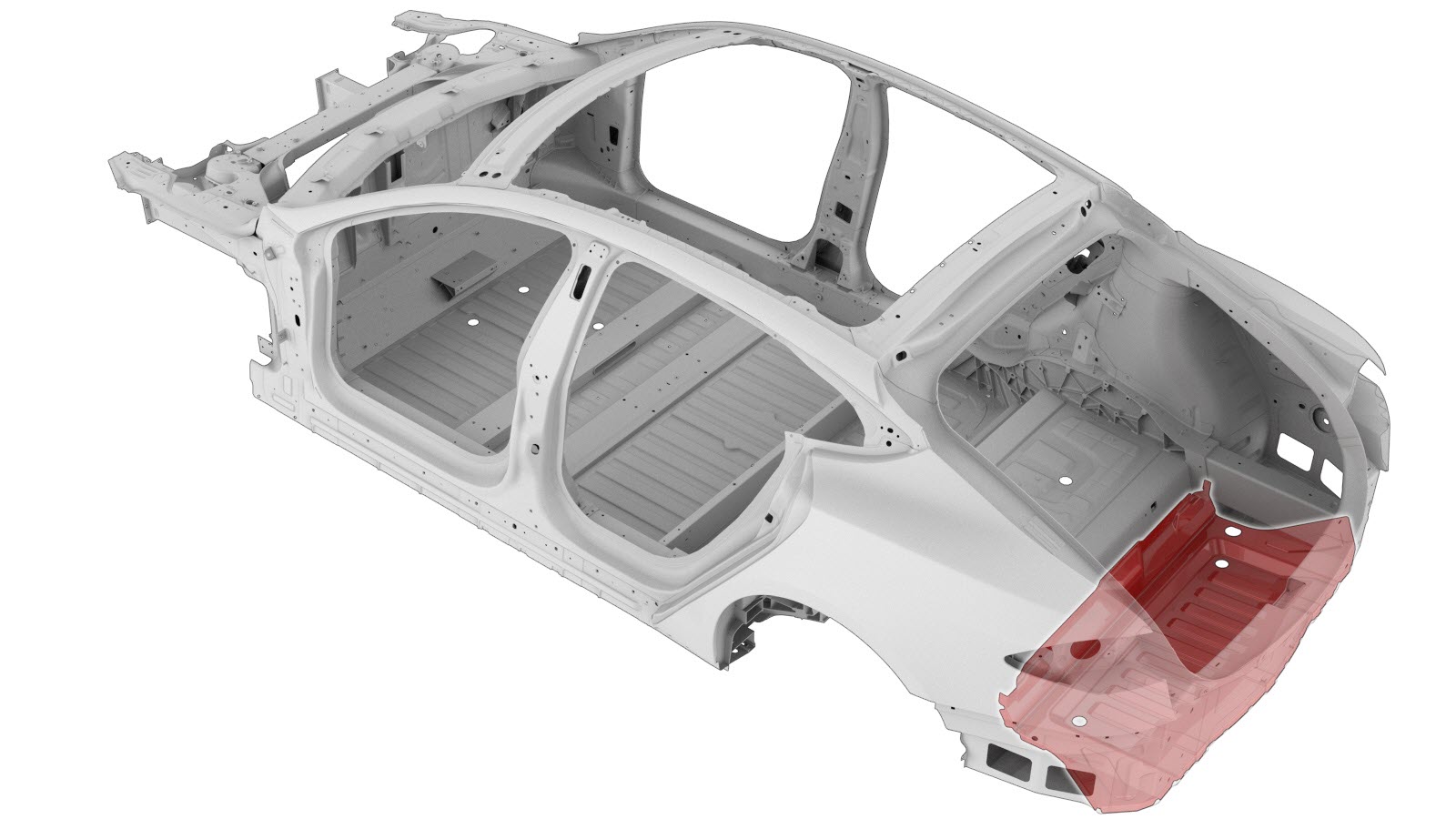

  2. Retire o item Conjunto do piso da bagageira traseira.

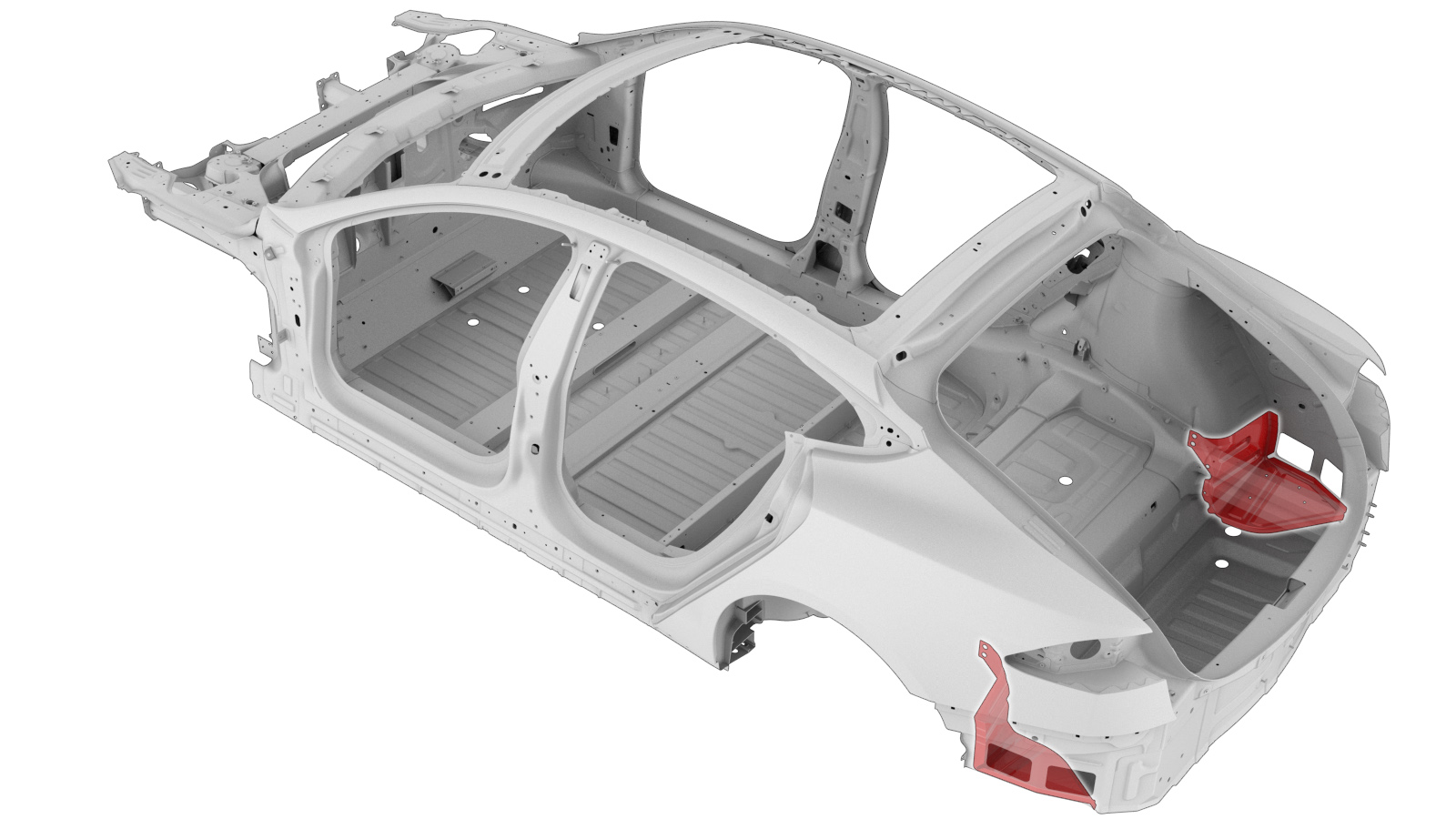

  3. Retire o item Extensão do piso da bagageira traseira (veículos construídos até 5 de novembro de 2014).

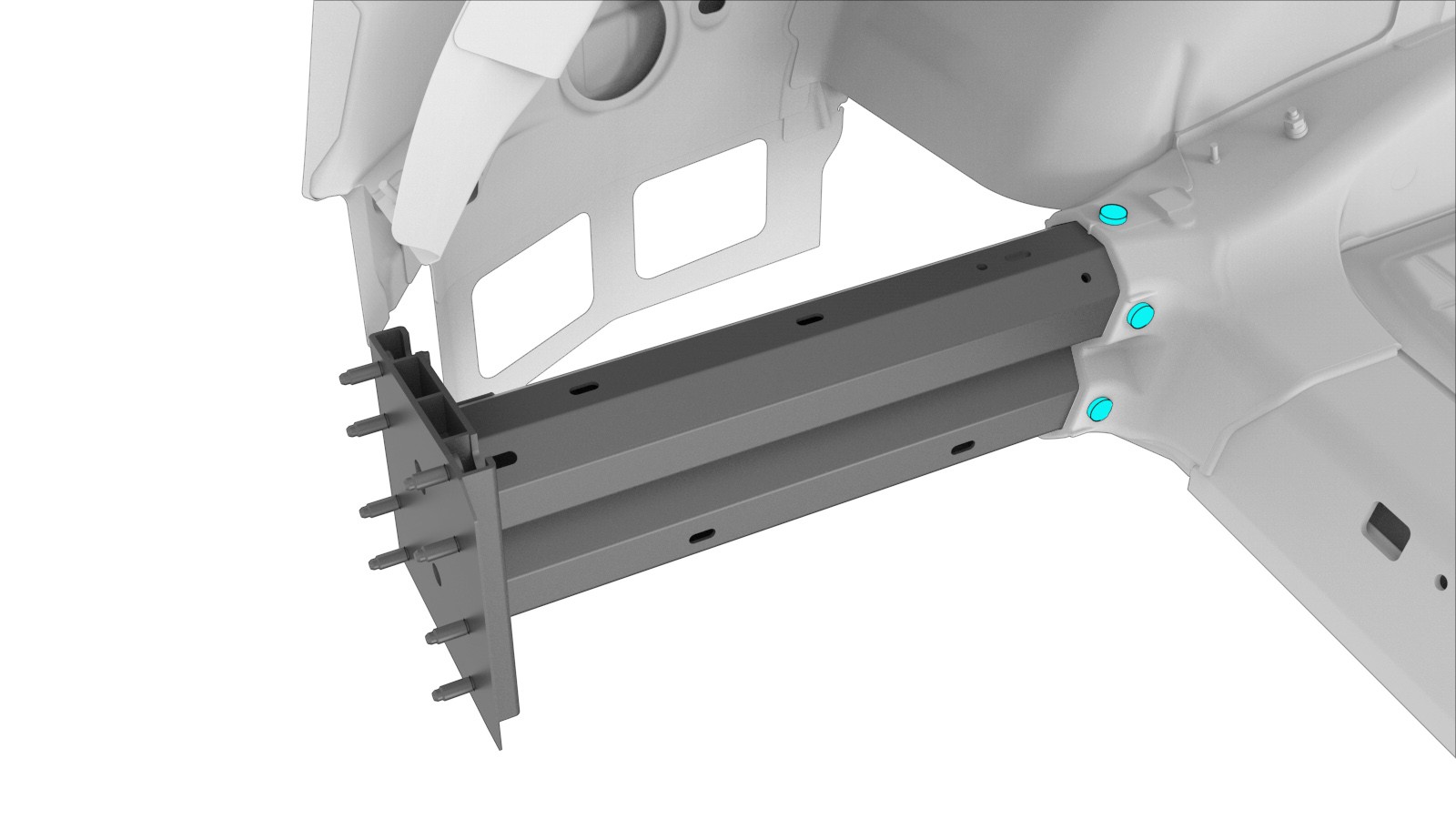

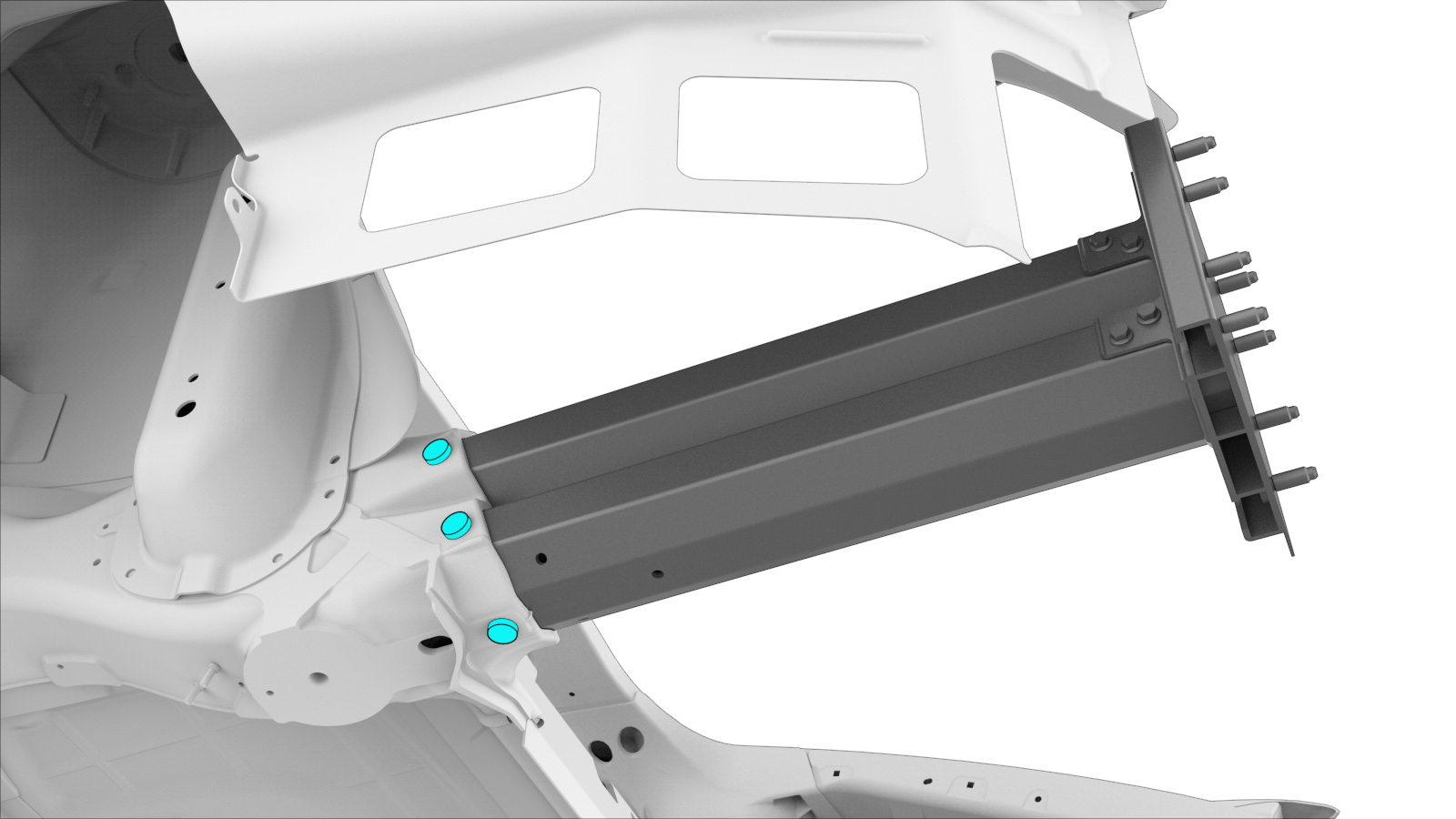

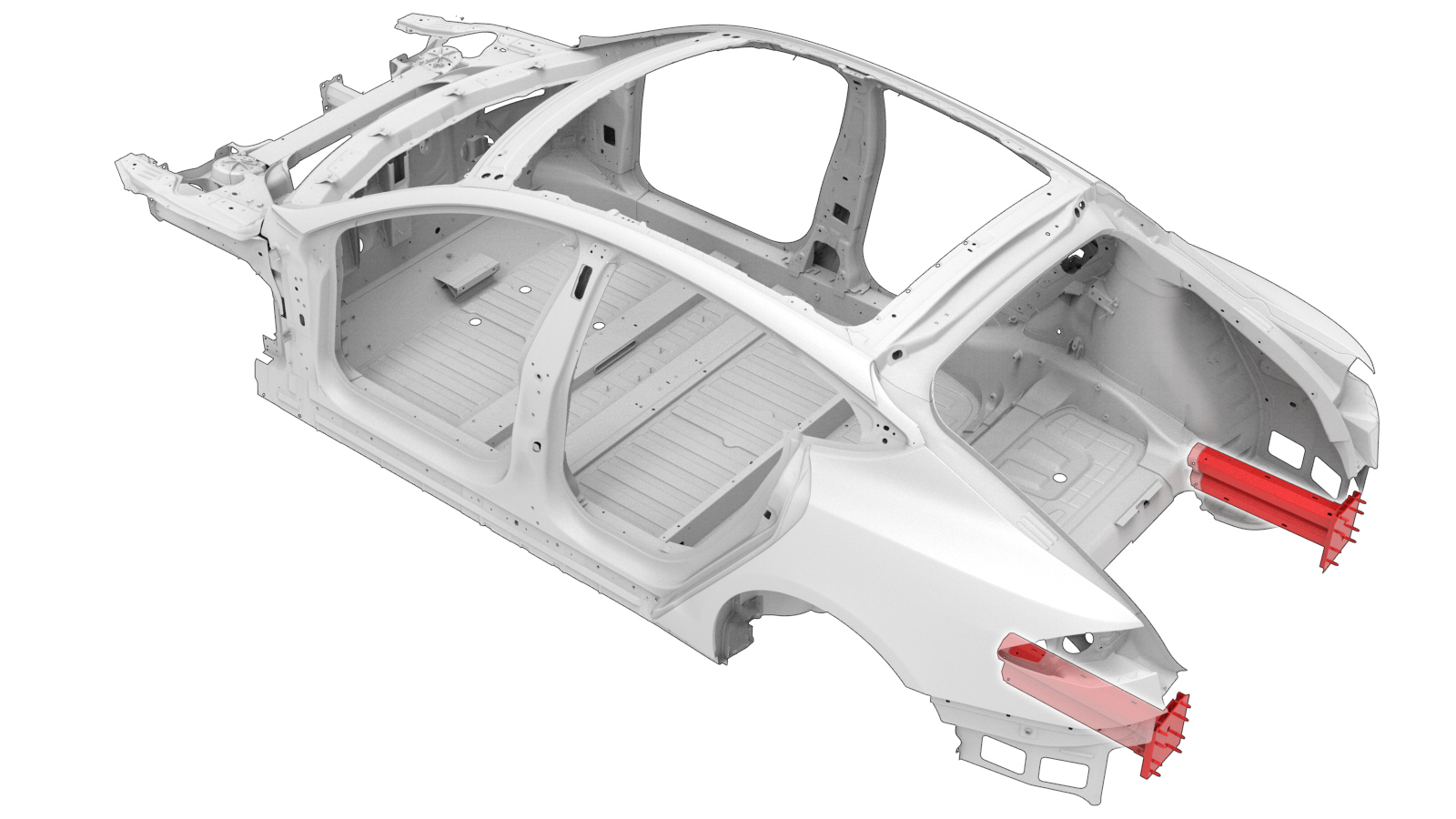

  4. Remova o componente original.
    ou rebites estruturais de fábrica
  5. Prepare a instalação.
    ou rebites estruturais, 6,5 mm, médios
  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  7. Instale o novo componente ou componentes.
  8. Instale o item Extensão do piso da bagageira traseira (veículos construídos até 5 de novembro de 2014).
  9. Instale o item Conjunto do piso da bagageira traseira.
  10. Instale o item Conjunto do painel traseiro.
  11. Realize quaisquer operações pós-reparação necessárias.
