O kit embutido Microstop proporciona um controlo em profundidade preciso para o corte de orifícios angulares para a instalação de rebites embutidos.
Figura 1. Kit embutido Microstop (KIT, EMBUTIDO, PAN AMERICA, número de peça Tesla 1133101-00-A)
O kit embutido Microstop inclui os seguintes componentes:
Descrição
Quantidade

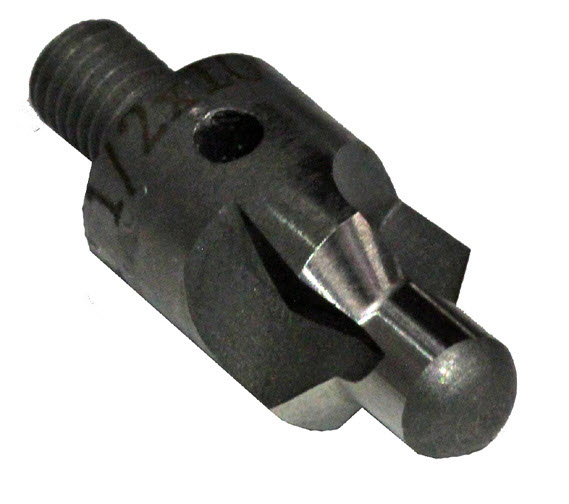

Brocas embutidas para rebites de 4,8 mm (3/16 pol.) – EMBUTIDOS, AÇO DE CORTE RÁPIDO, 100 GRAUS (SPN: 27-263)
1

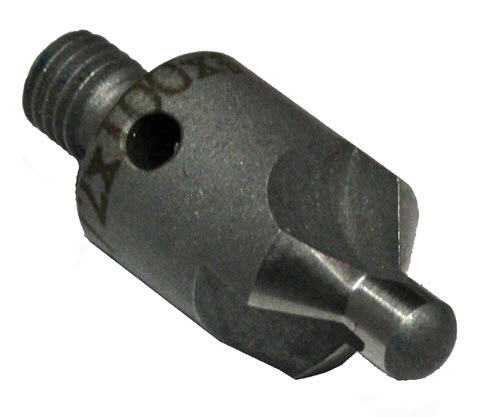

Brocas embutidas para rebites de 6,5 mm (1/4 pol.) – EMBUTIDOS, CORTE RÁPIDO, 100 GRAUS, BROCA G (SPN: 27-246)
1
Conjunto de armação embutida – ARMAÇÃO, EMBUTIDA MICROSTOP (SPN: 19-360)
1
Nota
Para peças de substituição, contacte o fabricante da ferramenta ou o concessionário autorizado.

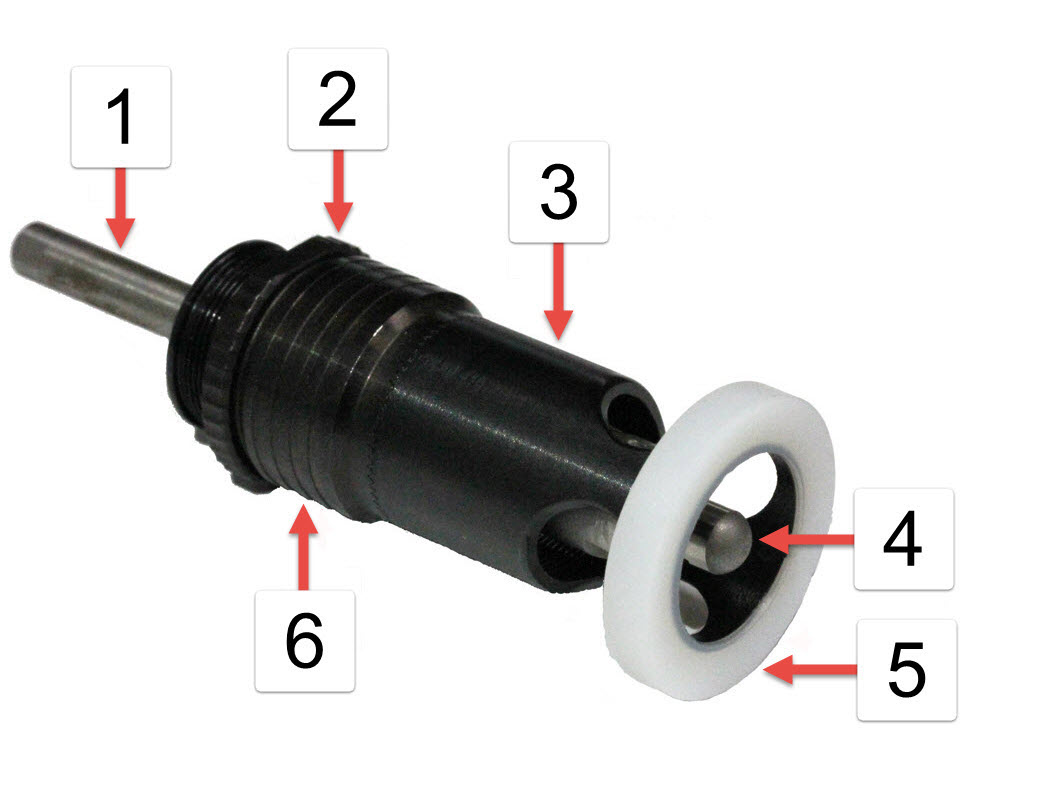

Figura 2. Ferramenta embutida Microstop (montada)
A ferramenta embutida Microstop é composta pelos seguintes componentes:
1
Eixo
2
Anel de fixação
3
Armação
4
Broca embutida
5
Base de nylon
6
Bucha
Utilização do kit embutido Microstop
Utilize o kit embutido Microstop para orifícios embutidos para rebites embutidos:

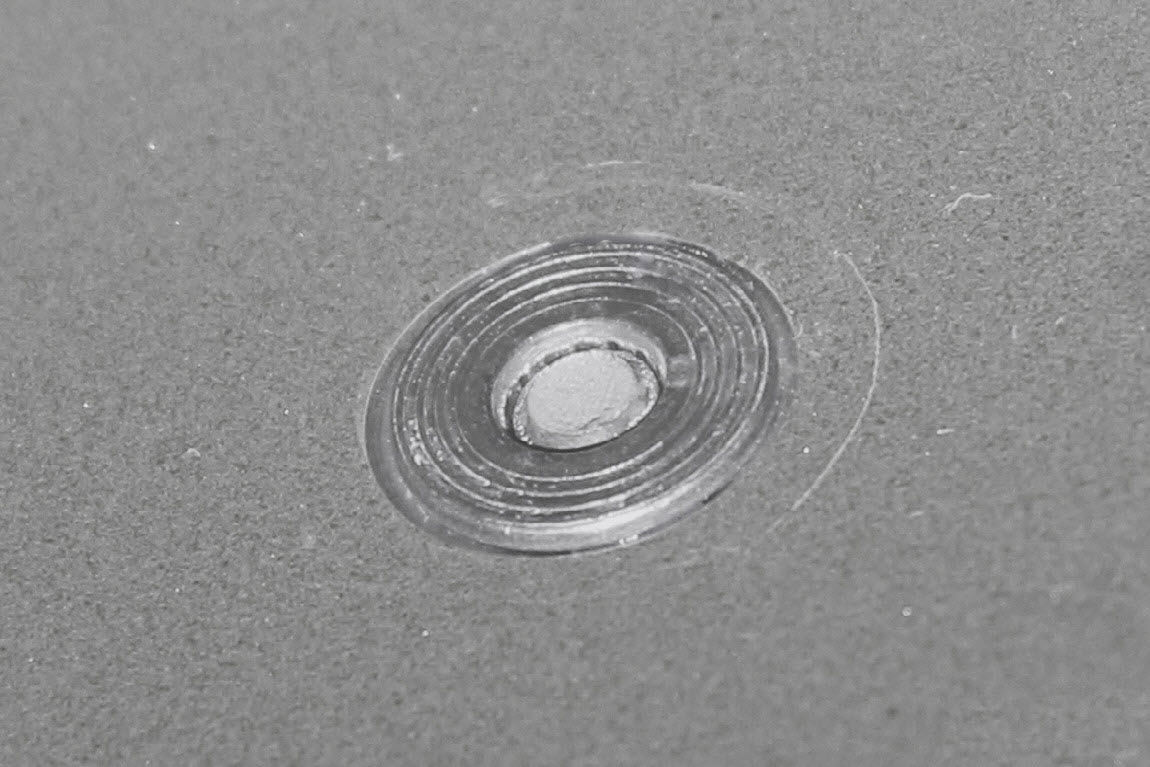

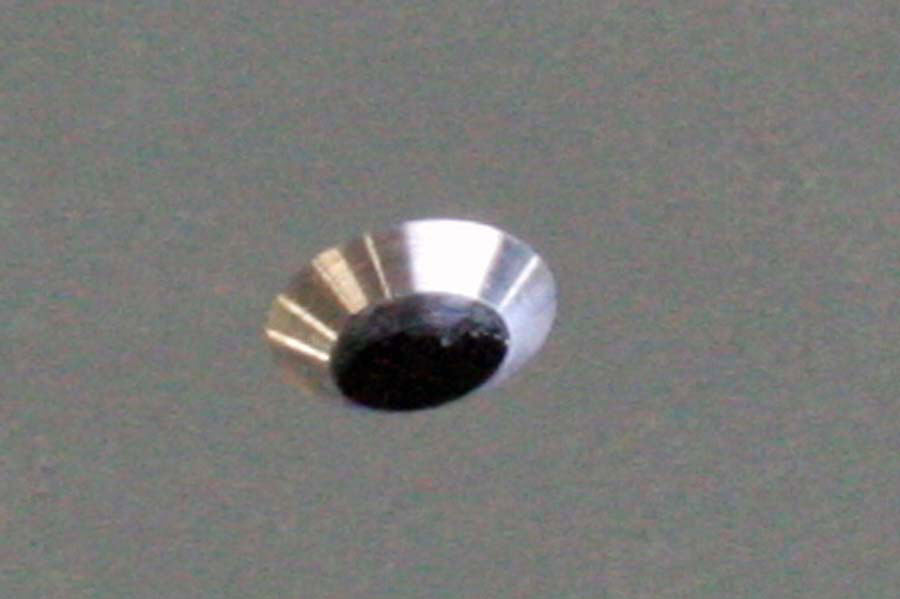

Um orifício corretamente embutido permite que a parte superior do rebite instalado fique nivelada com a superfície do material circundante.
CUIDADO
Ajuste a superfície da armação embutida no material de sobras antes de tentar criar um orifício embutido num veículo a ser reparado.

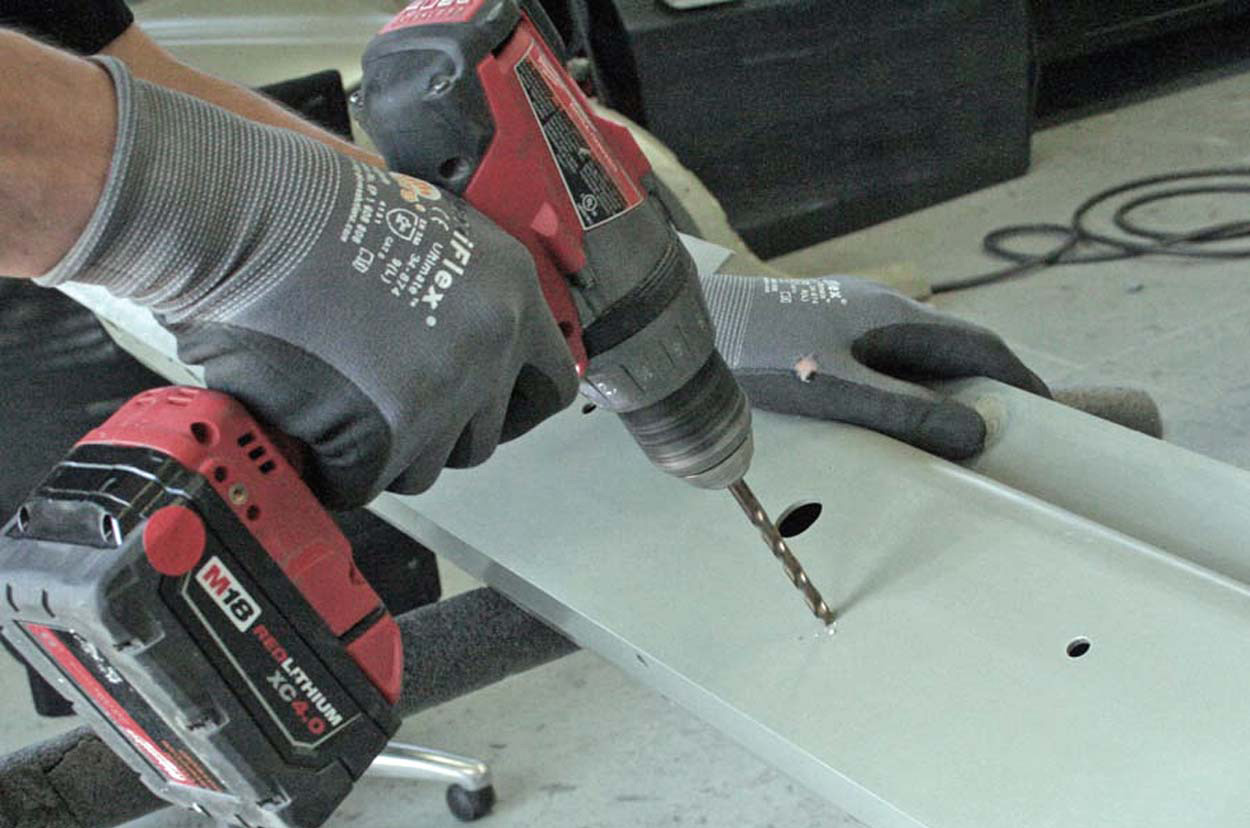

Use um berbequim com uma broca piloto de tamanho adequado para perfurar um orifício piloto num pedaço de material de sobras.
Tamanhos de brocas piloto:
4,8 mm (3/16 pol.)
6,5 mm (1/4 pol.)
CUIDADO
Ao realizar uma reparação, perfure orifícios com distância suficiente de cantos e de outras obstruções, com vista a proporcionar uma folga suficiente (cerca de 18 mm ou 11/16 pol.) para a armação embutida.
CUIDADO
Utilize sempre o tamanho do rebite embutido especificado no procedimento de reparação aplicável.
Selecione a broca embutida adequada.
Tamanhos de brocas embutidas:
4,8 mm (3/16 pol.)
6,5 mm (1/4 pol.)

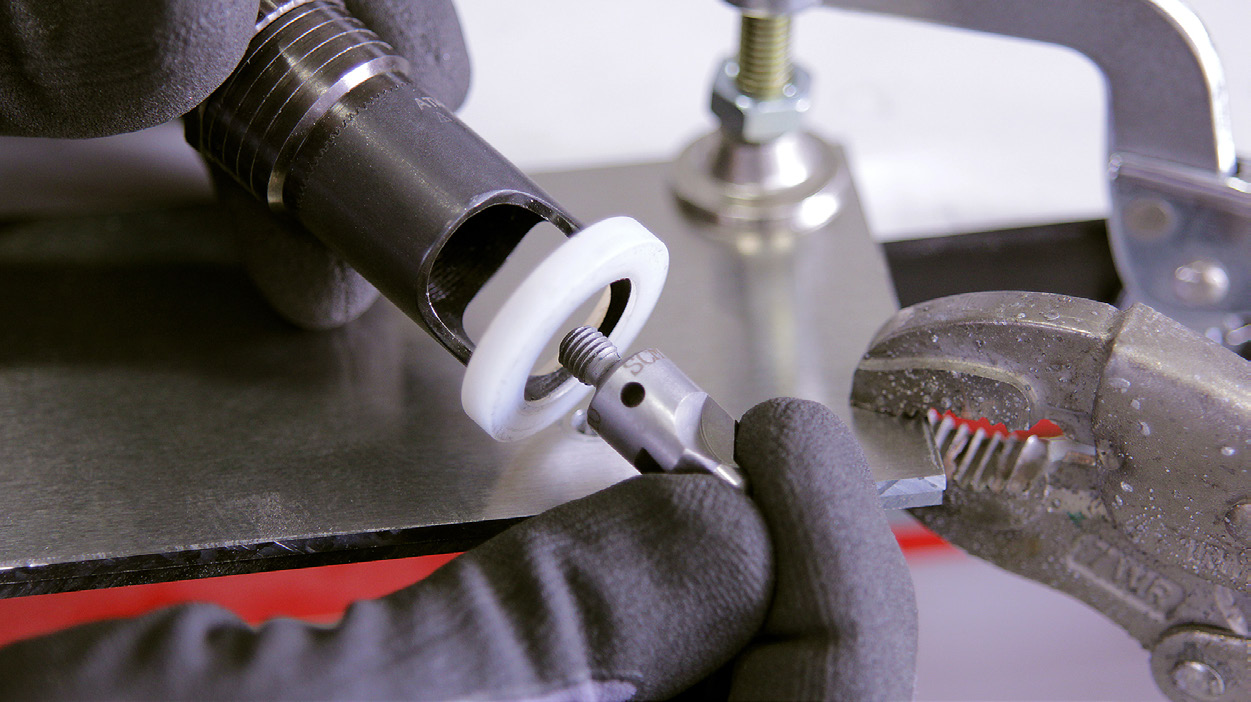

Aparafuse a broca embutida no encaixe roscado da armação embutida.

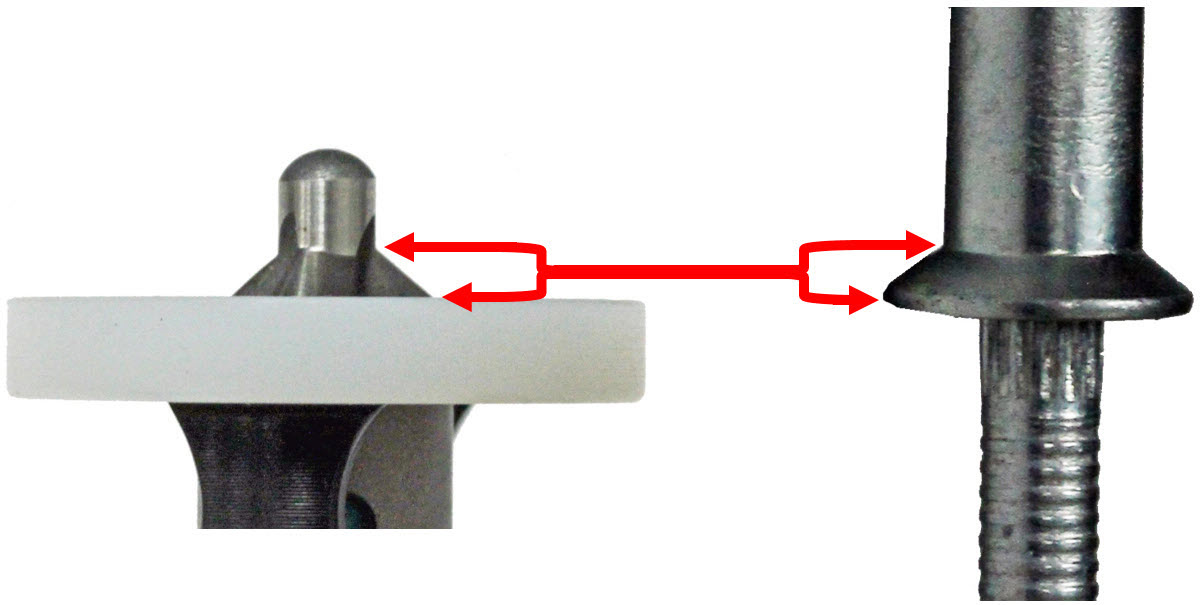

Compare o ajuste da armação embutida com a cabeça do rebite embutido a instalar.
Nota
A distância em que a parte angular da broca embutida sobressai da base de nylon quando o eixo está totalmente estendido deve ser ligeiramente inferior à distância da parte angular da cabeça do rebite embutido.
Se a regulação da armação embutida não necessitar de ajuste, proceda com o passo 5.

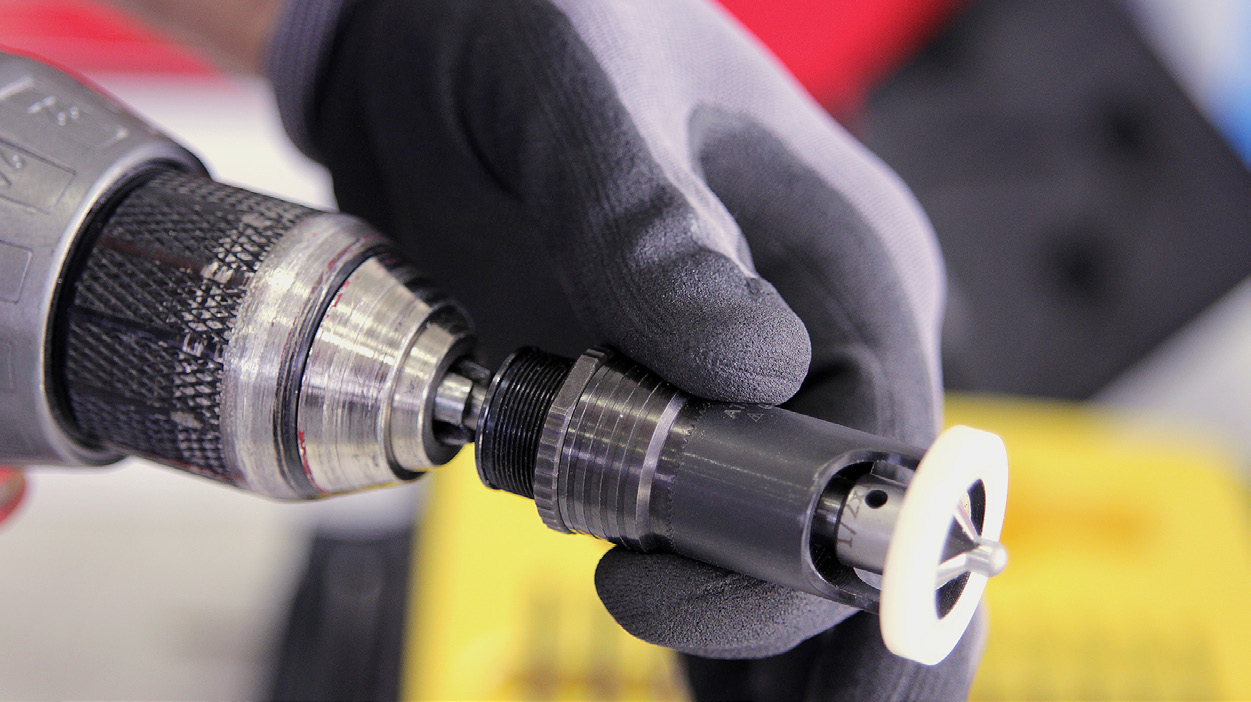

Use o berbequim com a armação embutida para embutir o orifício piloto previamente perfurado (passo 1).
Nota
Continue a perfurar até o eixo da armação embutida alcançar o fim do respetivo curso e não saírem mais resíduos do orifício.

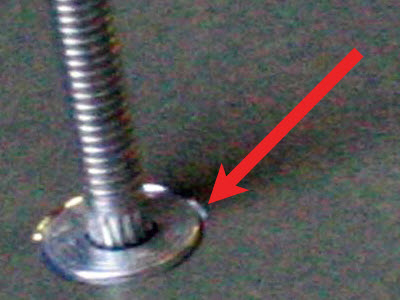

Insira um rebite embutido no orifício e teste o enquadramento da cabeça do rebite.

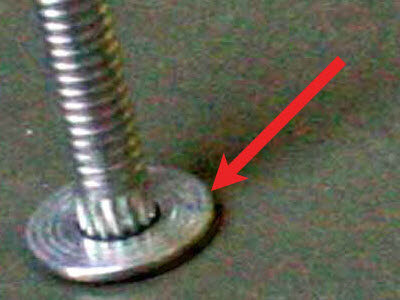

Se a cabeça do rebite estiver nivelada com a superfície do material, prossiga com o passo 8.
Se a cabeça do rebite sobressair em relação à superfície do material, ajuste a regulação da armação embutida, conforme descrito em Ajustar a profundidade do orifício embutido, e repita o passo 7 até a cabeça do rebite estar nivelada com a superfície do material.

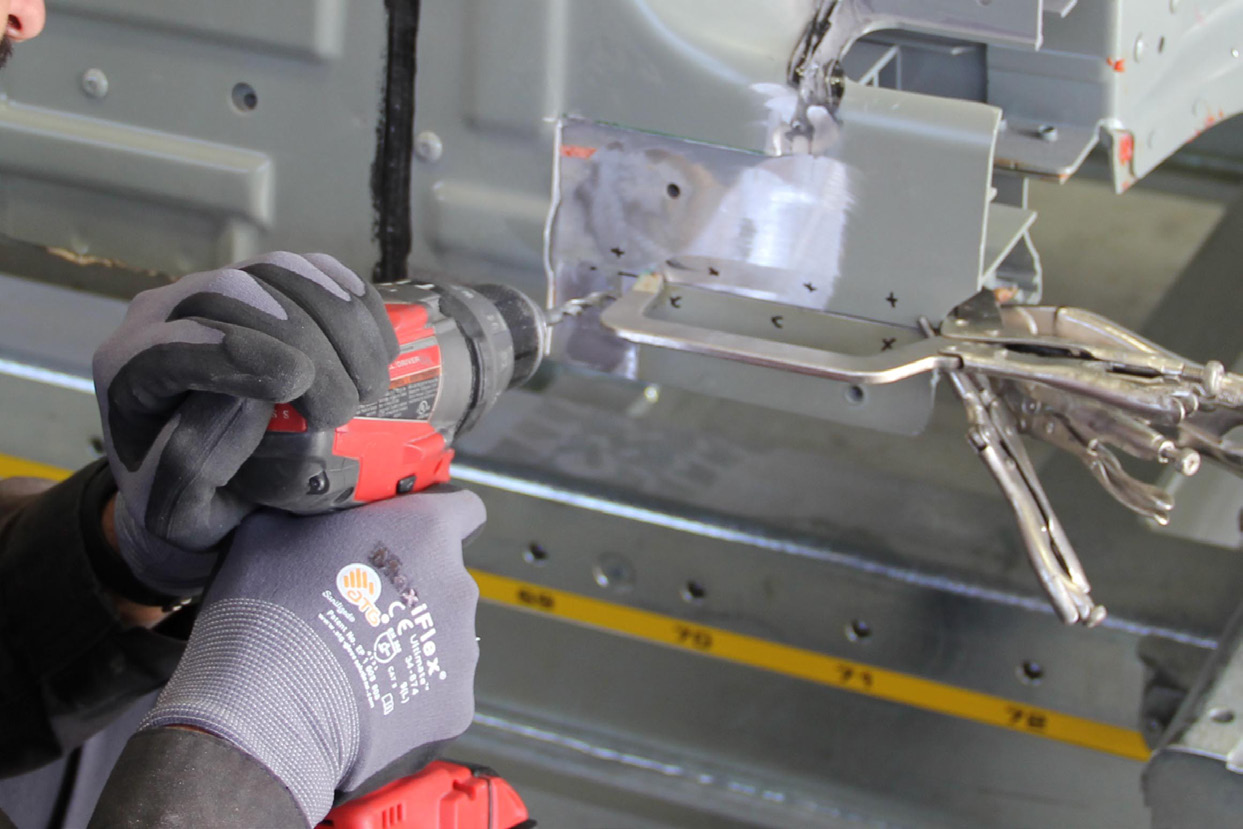

Use um berbequim com uma broca piloto de tamanho adequado para perfurar orifícios piloto na área de reparação.

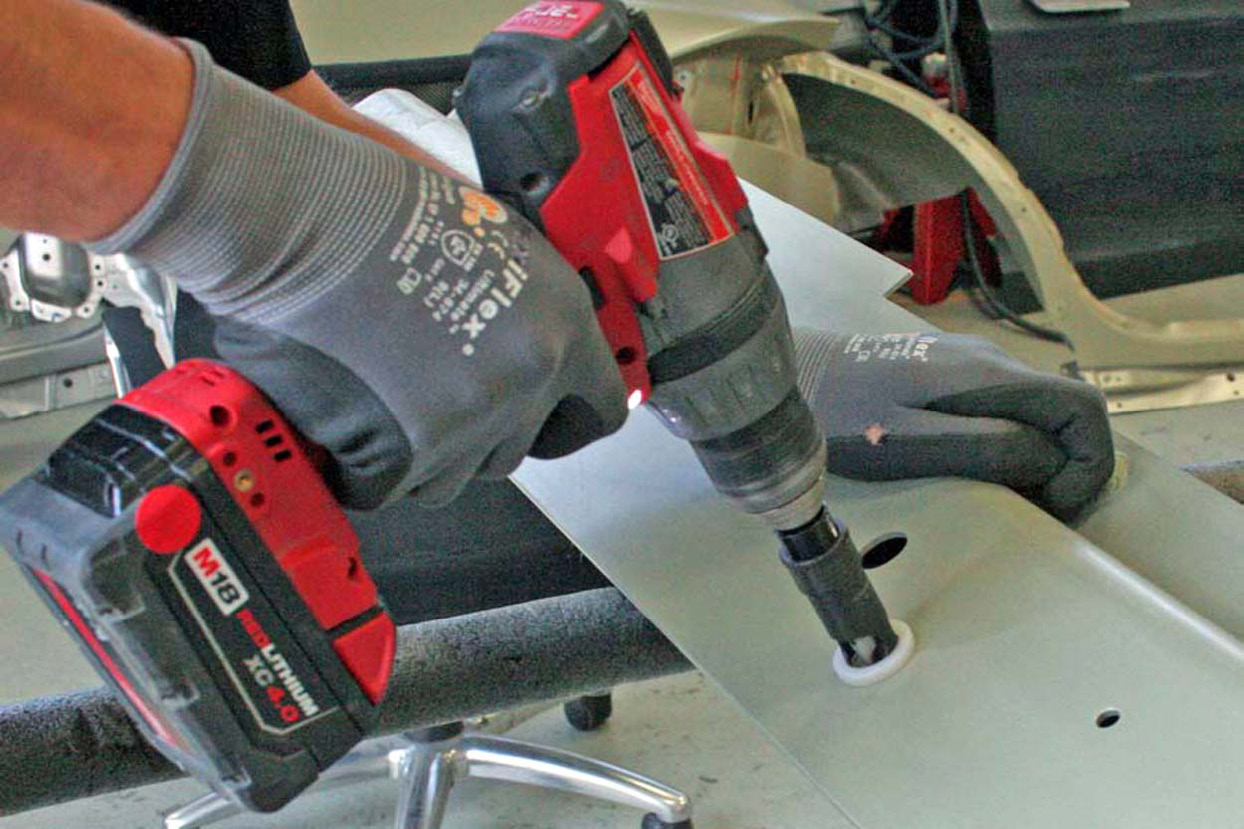

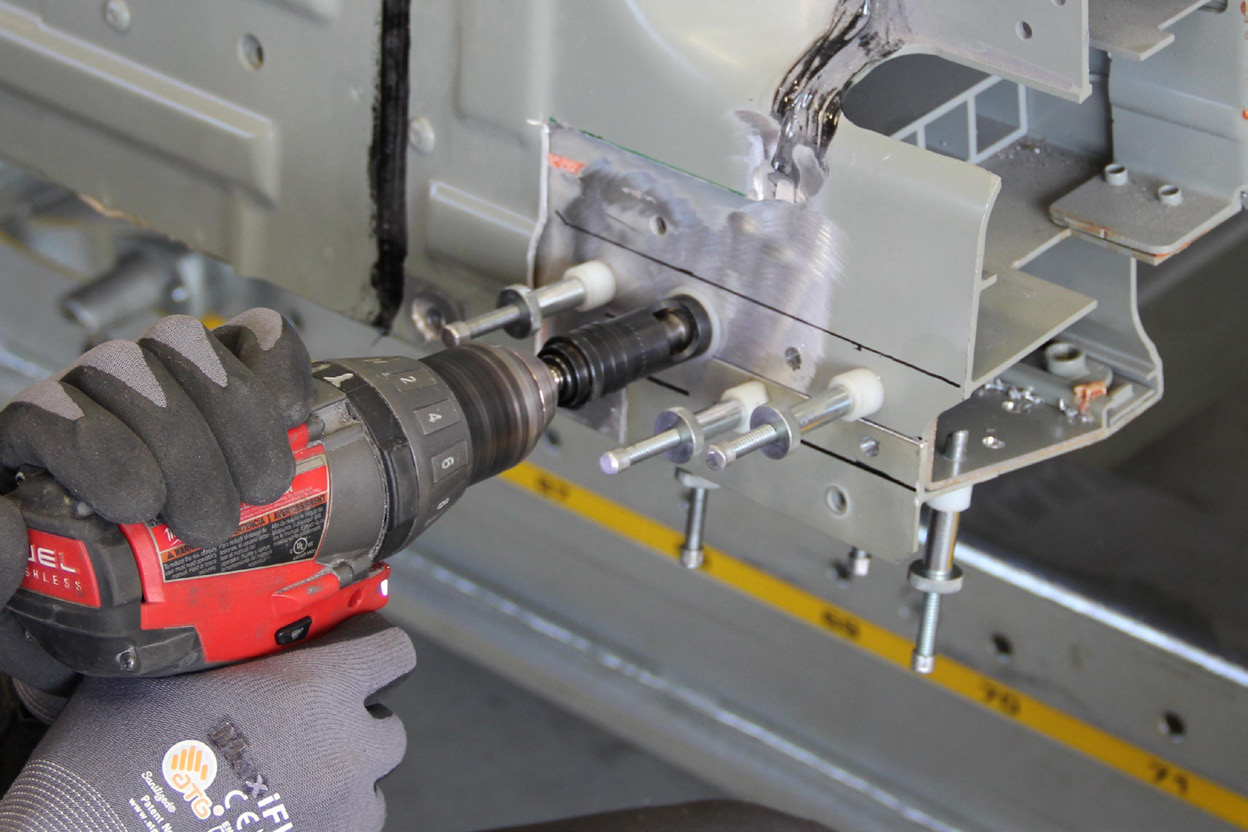

Use um berbequim com a armação embutida ajustada para perfurar orifícios embutidos na área de reparação.
Nota
Continue a perfurar até a armação embutida alcançar o fim do respetivo curso e não saírem mais resíduos do orifício.
Ajustar a profundidade do orifício embutido
Ajuste a armação embutida de forma a que a profundidade embutida inicial seja ligeiramente inferior à da cabeça do rebite, com vista a evitar que o orifício embutido seja demasiado profundo.

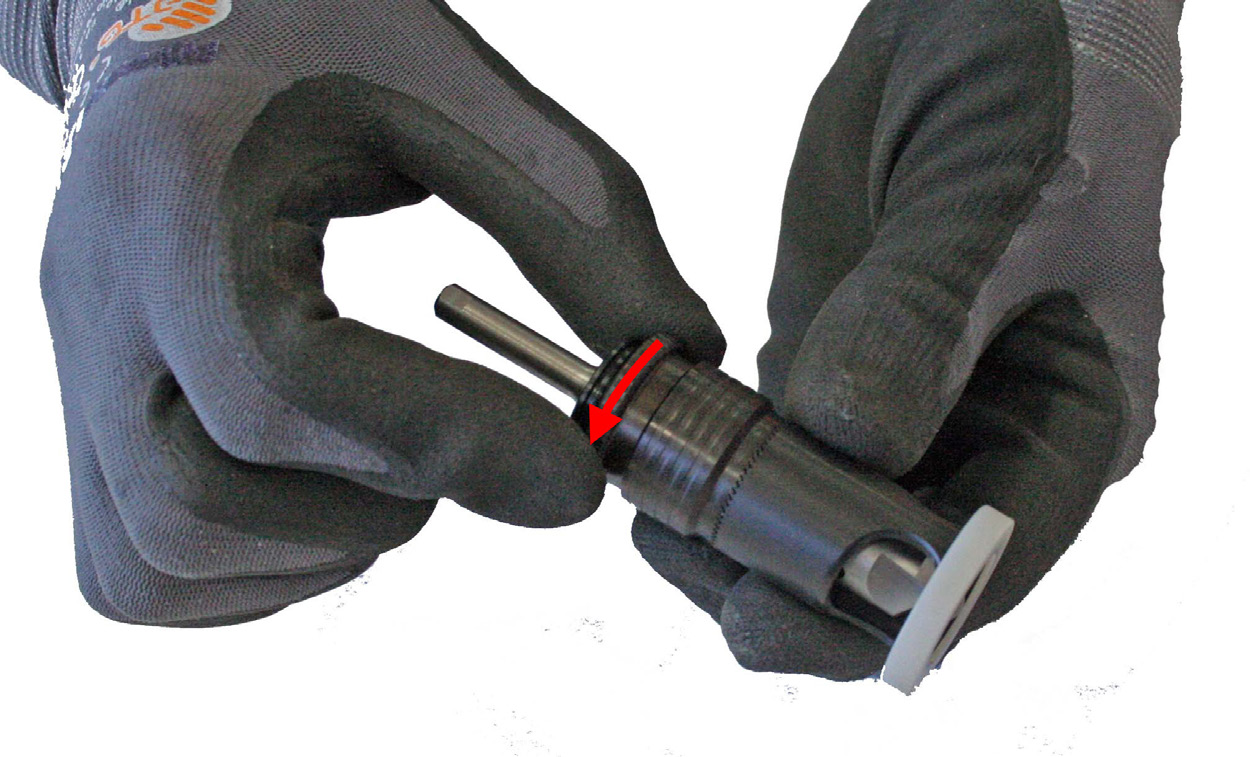

Desaperte o anel de fixação.

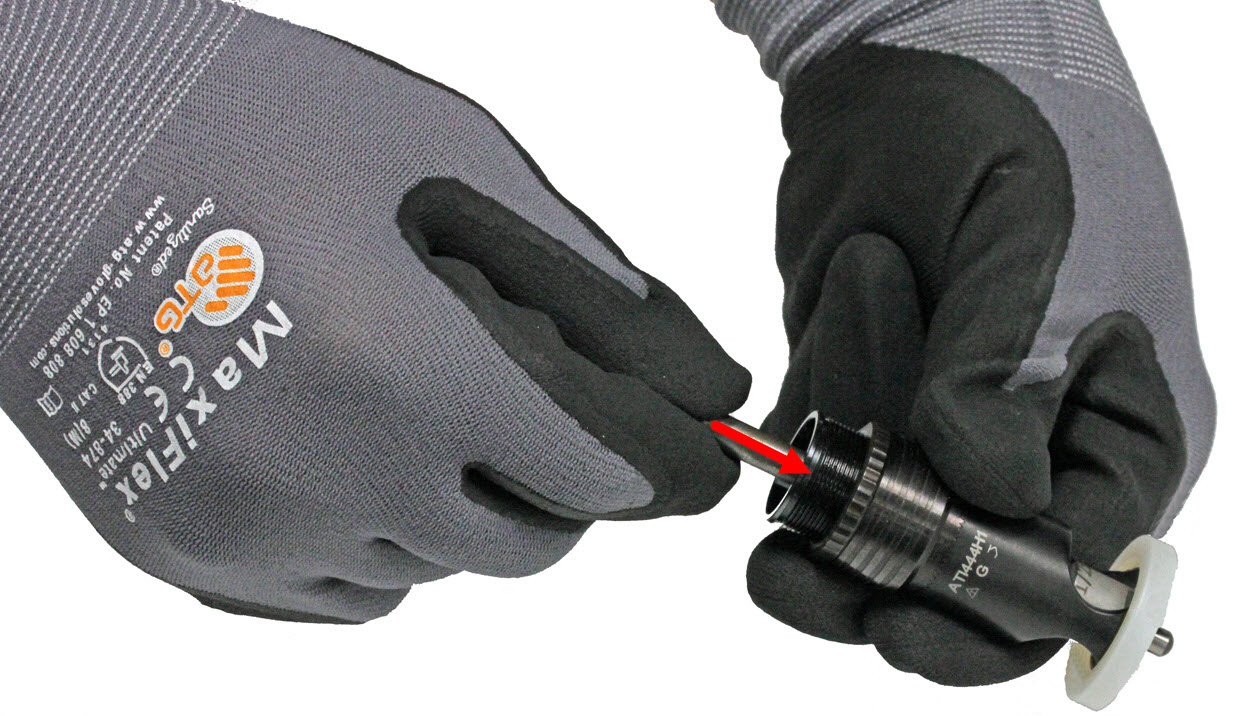

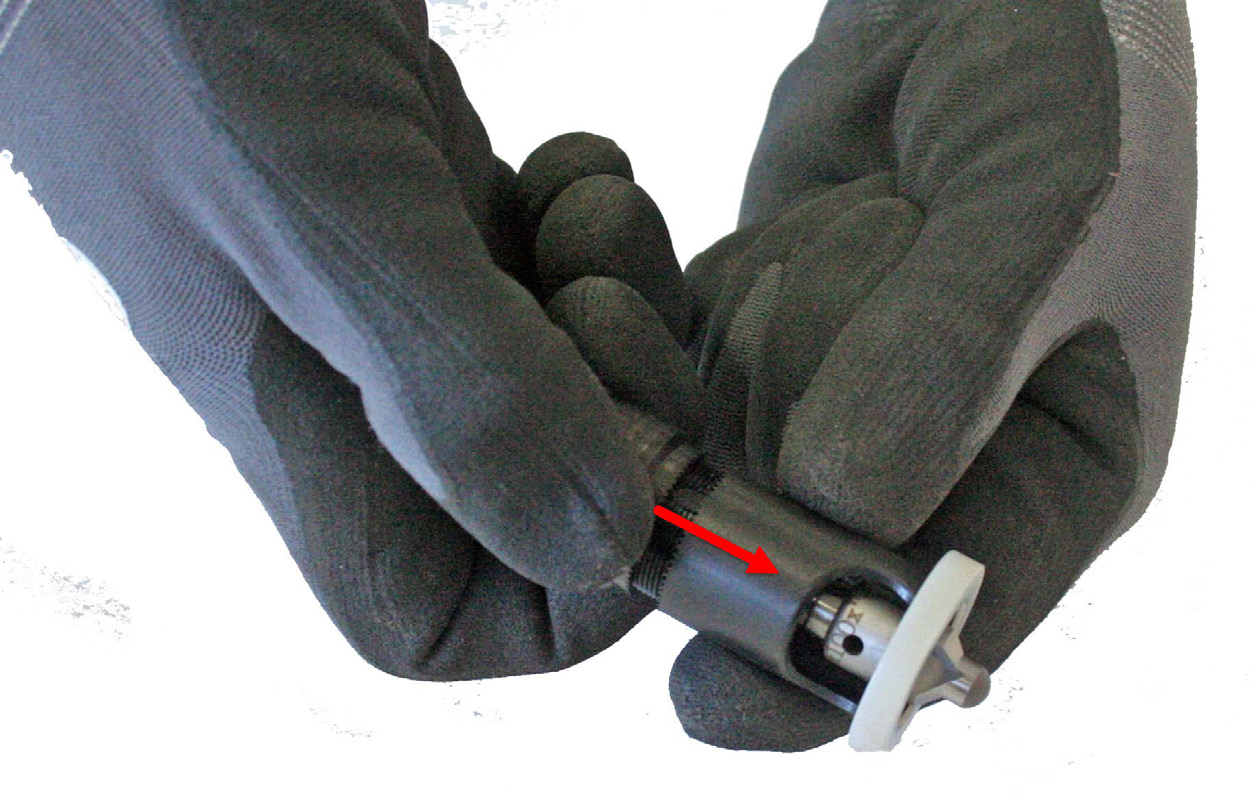

Puxe a bucha para trás para a desengatar da armação.

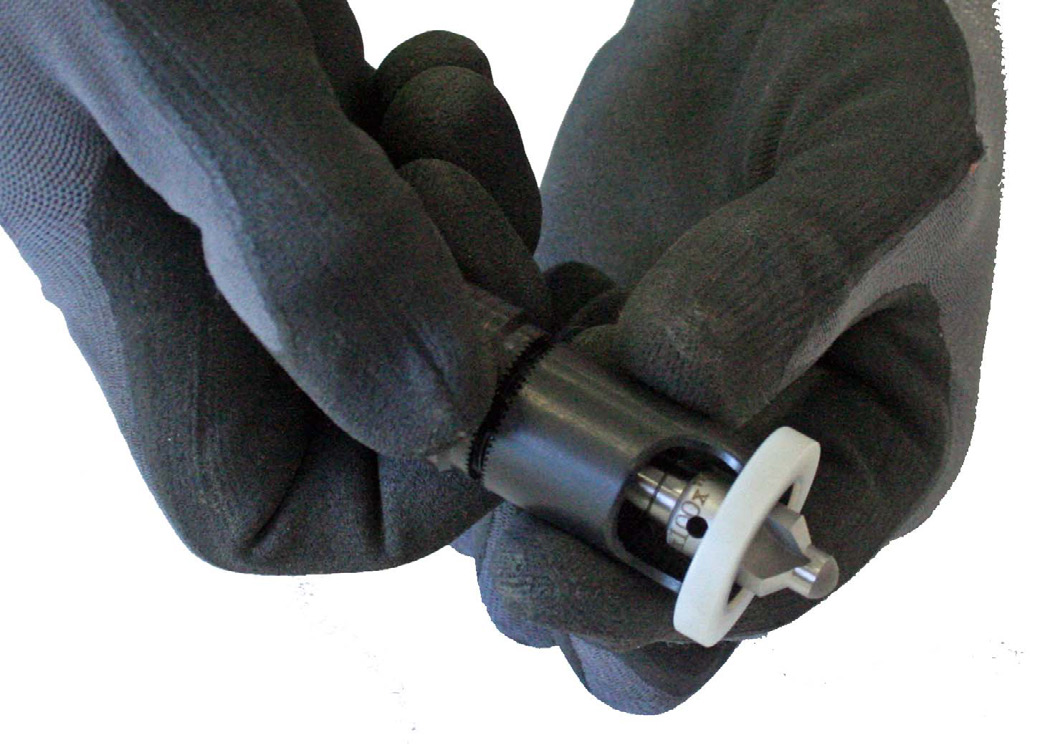

Ajuste a armação.
Rode a armação:
Para a esquerda, para encurtar a armação (aumente o nível de embutimento)
Para a direita, para prolongar a armação (reduza o nível de embutimento)
Solte a bucha.
Verifique a regulação da profundidade pressionando o eixo para a frente até ao limite da sua extensão. Repita os passos 2 ao 4 até a armação ficar na posição pretendida.
