Conjunto da cava da roda (veículos construídos até 5 de novembro de 2014)

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas
1 ASSY - RR WHEELEFT HANDOUSE (conjunto da cava da roda)
5 Rebite estrutural, 6,5 mm, médio
6 Rebite de flange estrutural
6 Rebite estrutural de resistência elevada, 6,5 mm
4 Rebite de cabeça redonda estrutural, 6,5 mm
9 SPR, 5x4.5
2 SPR5x6 H2
8 Parafuso, cabeça sextavada M8-1.25x16 Número de peça Tesla 1005582-00-A.
8 Porca HF M8X1.25 10-ZNAL-W Número de peça Tesla 2007088.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  2. Se presente, remova o reforço da torre do amortecedor dianteiro.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Os veículos construídos antes de 5 de novembro de 2014 poderão ter um reforço da torre do amortecedor dianteiro (assinalado a vermelho), o qual tem de ser removido. Este reforço não é reinstalado durante a substituição.

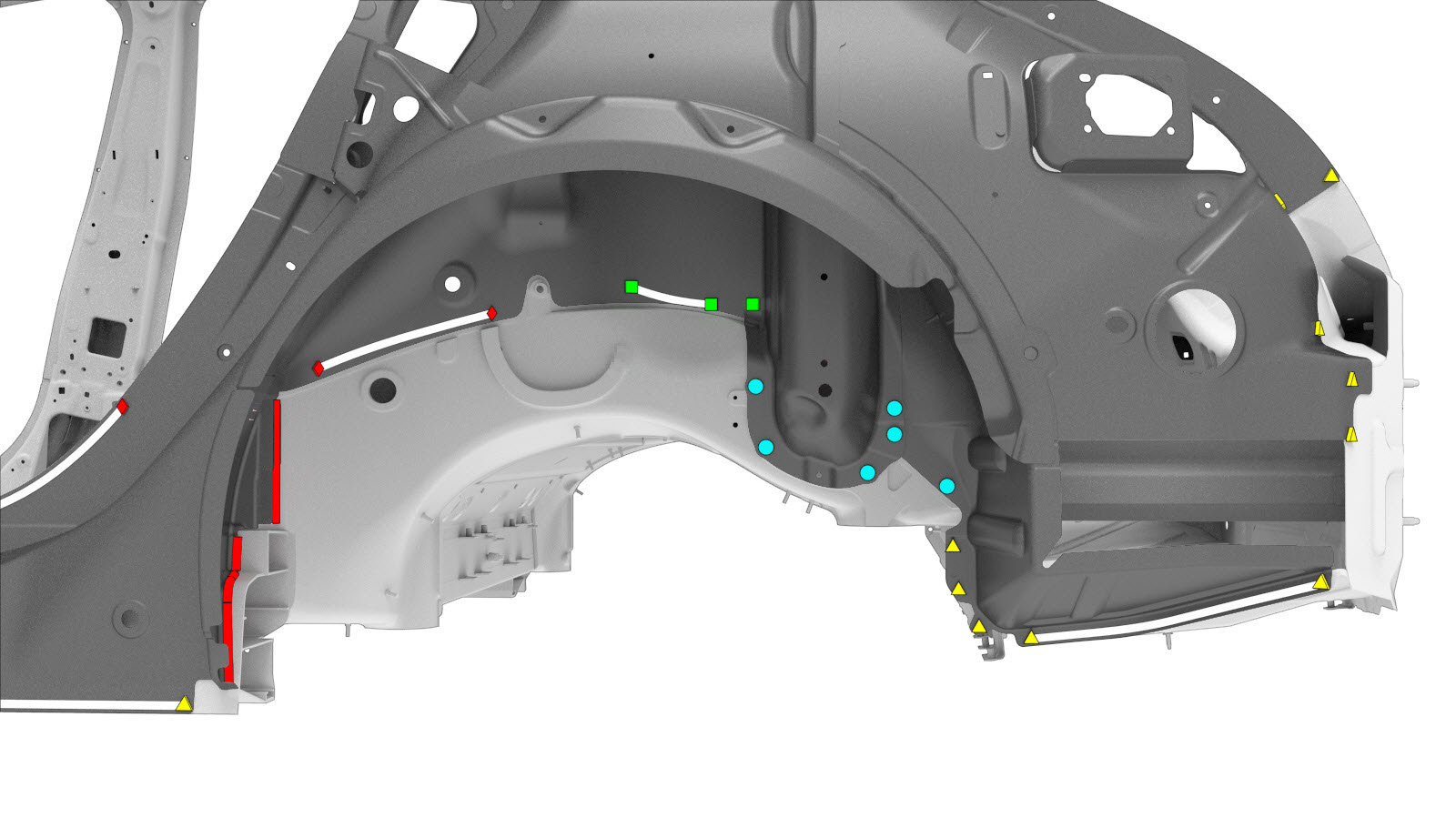

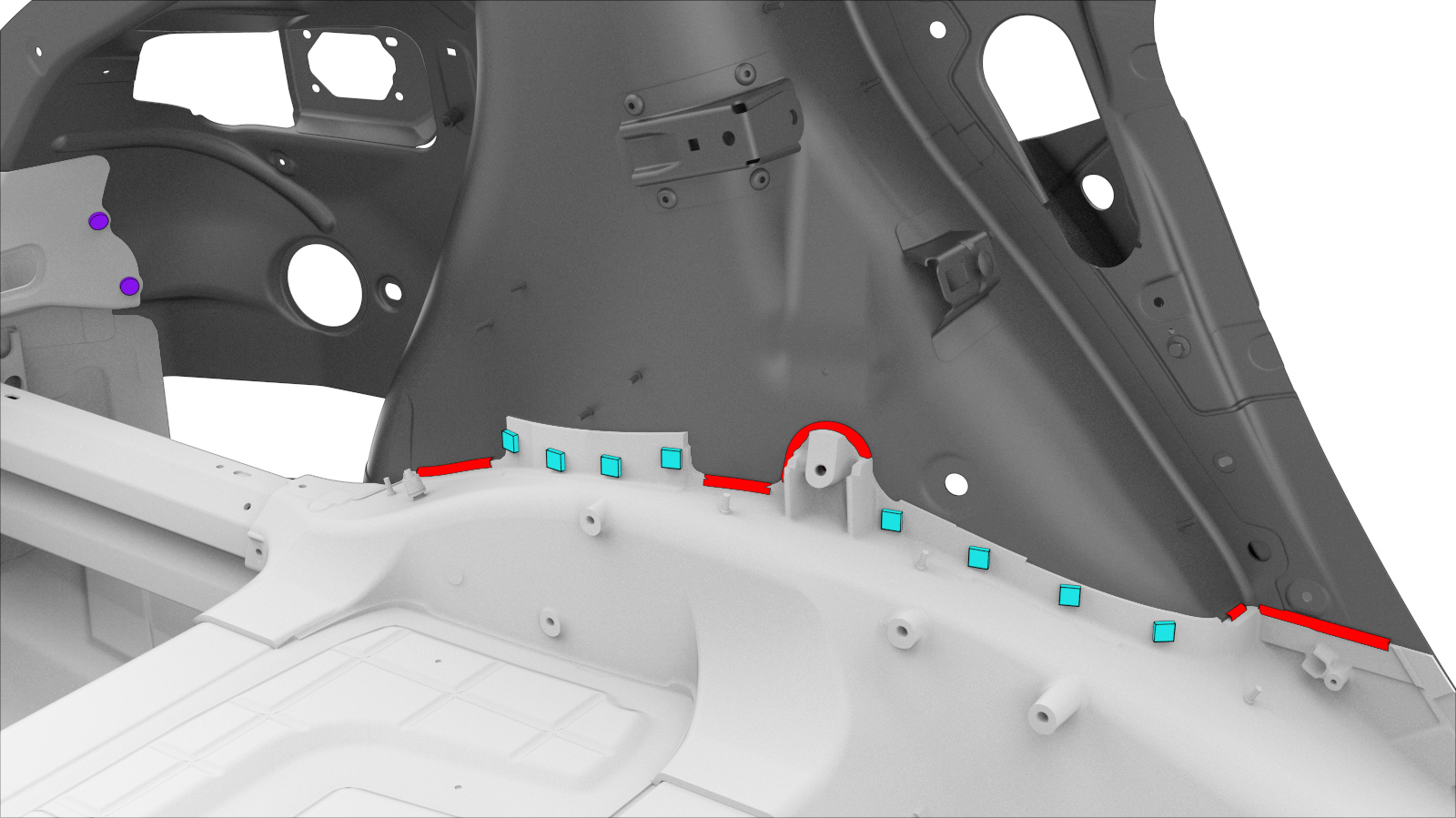

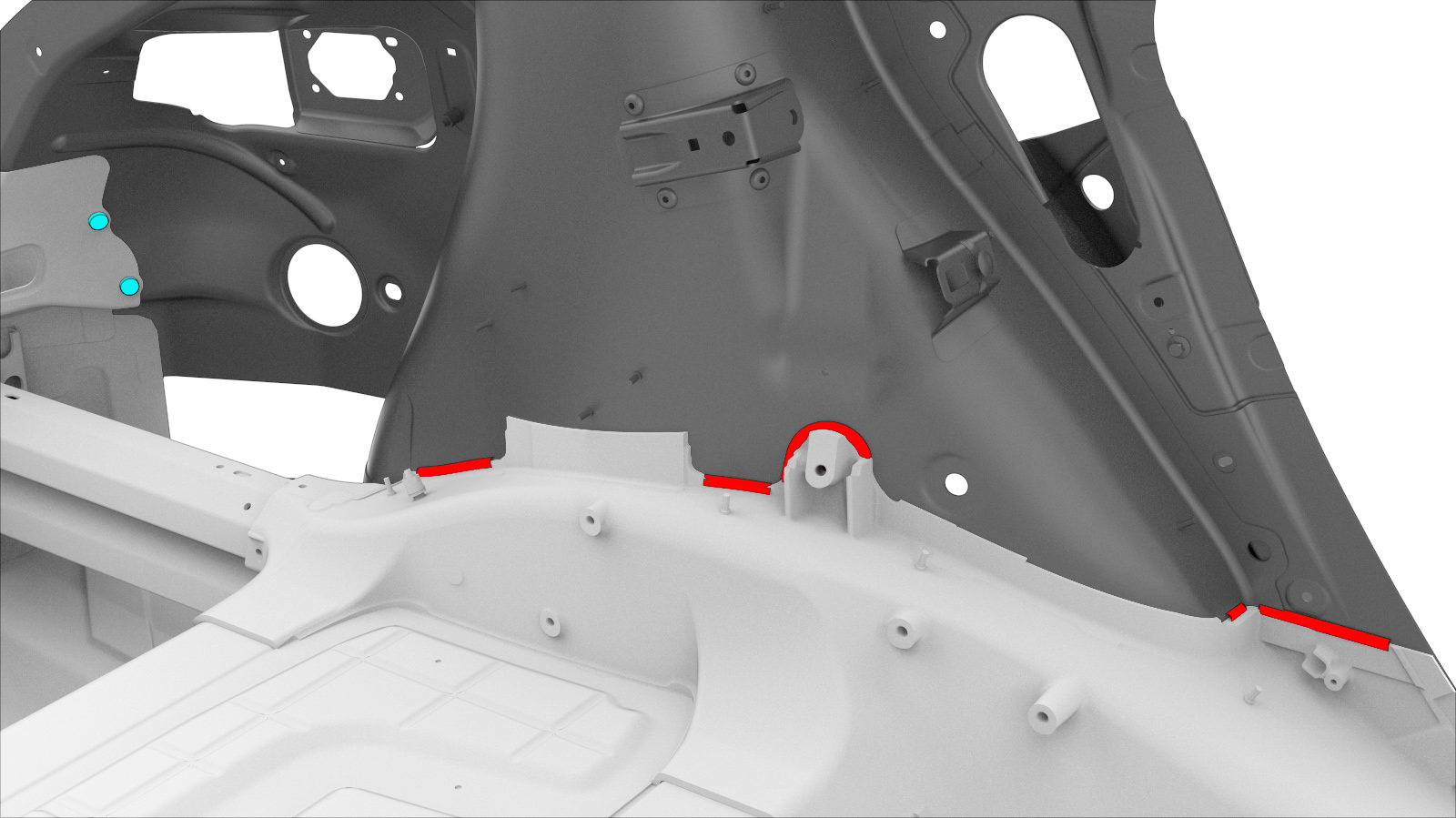

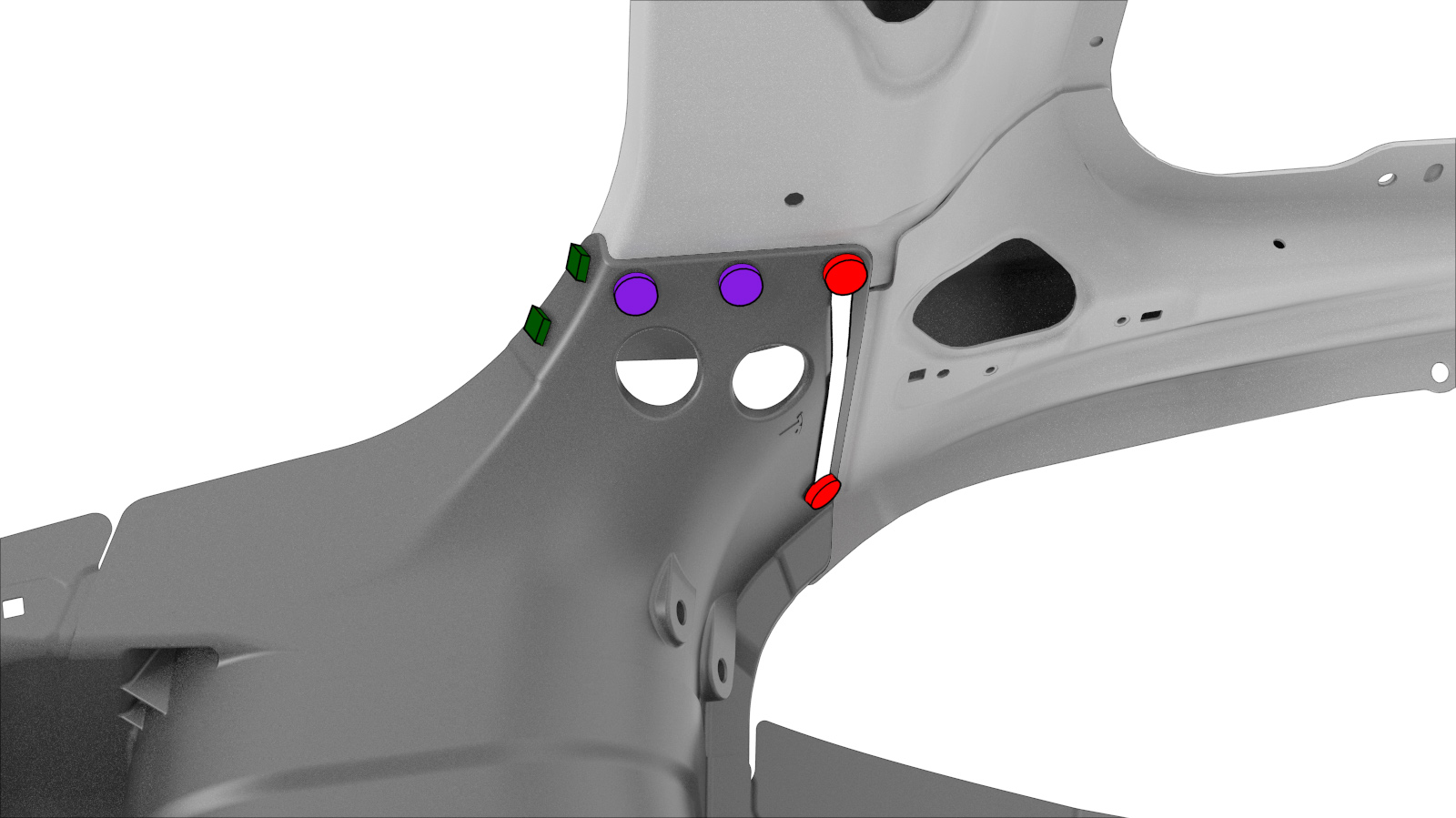

  3. Remova o componente original.
    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

    ou rebites estruturais de fábrica

    Retentores de parafuso e roscas de fábrica

    Soldadura GMA

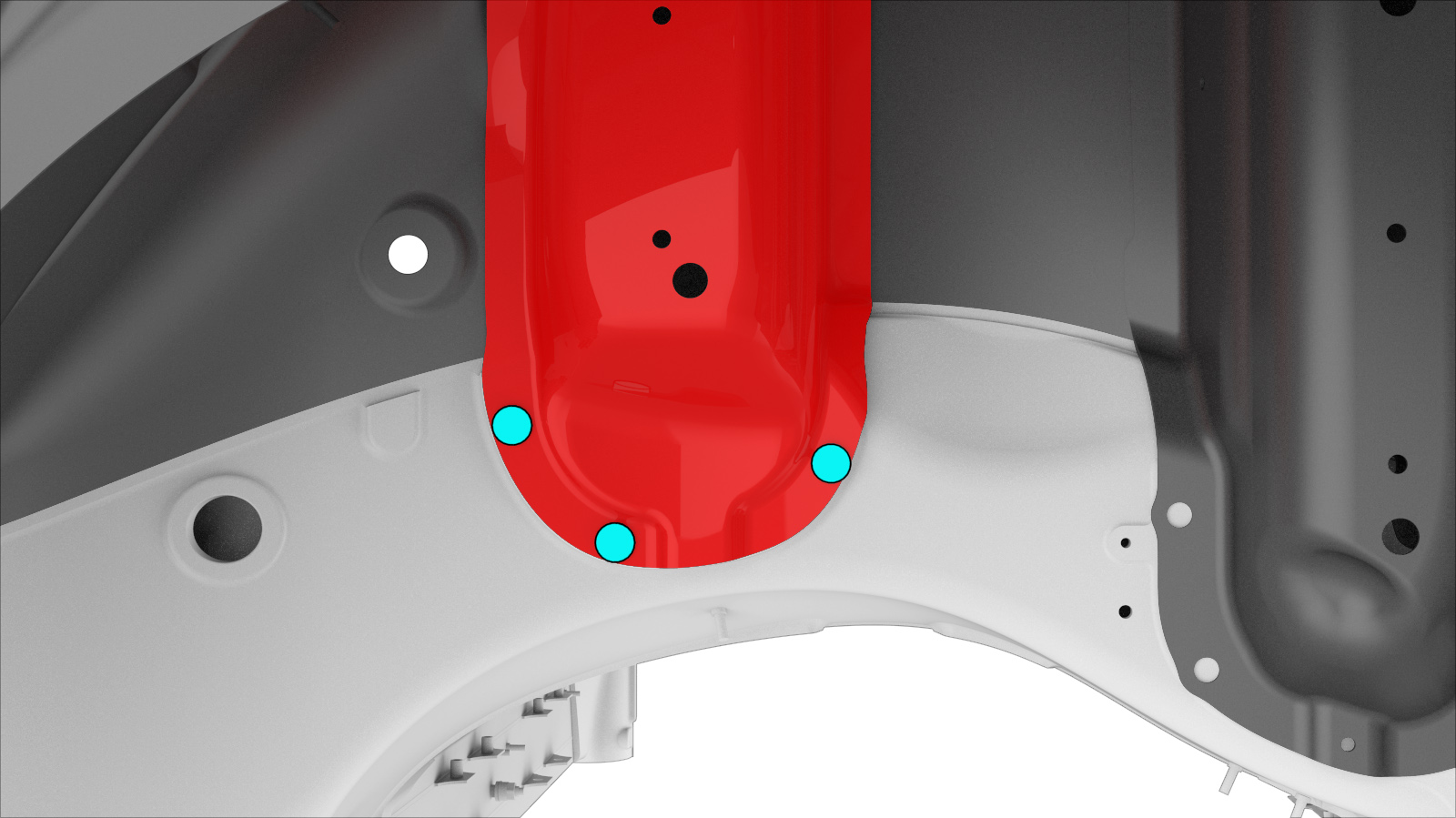

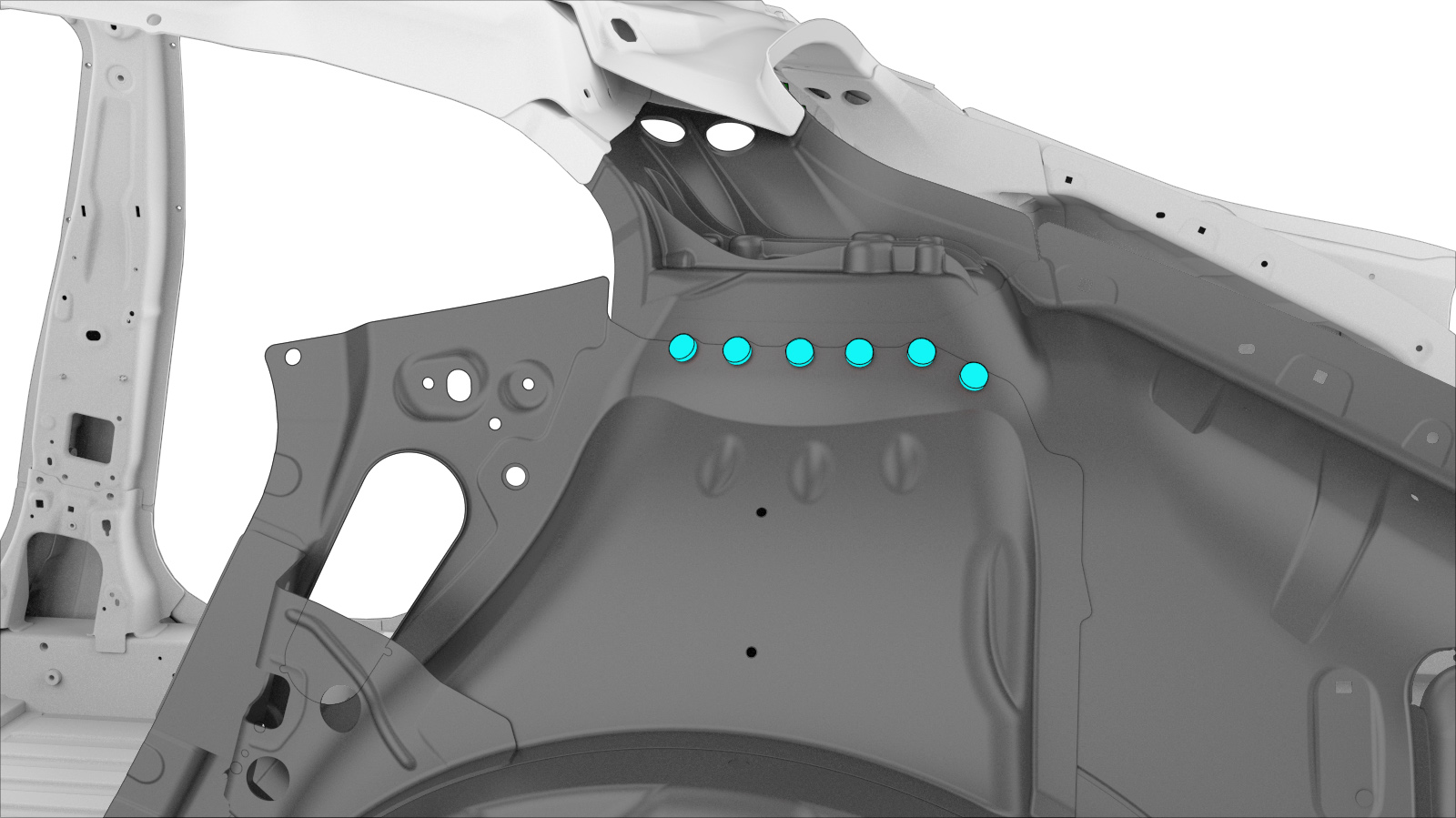

  4. Fixe o reforço do pilar C à torre do amortecedor.
    ou rebites estruturais de resistência elevada, 6,5 mm

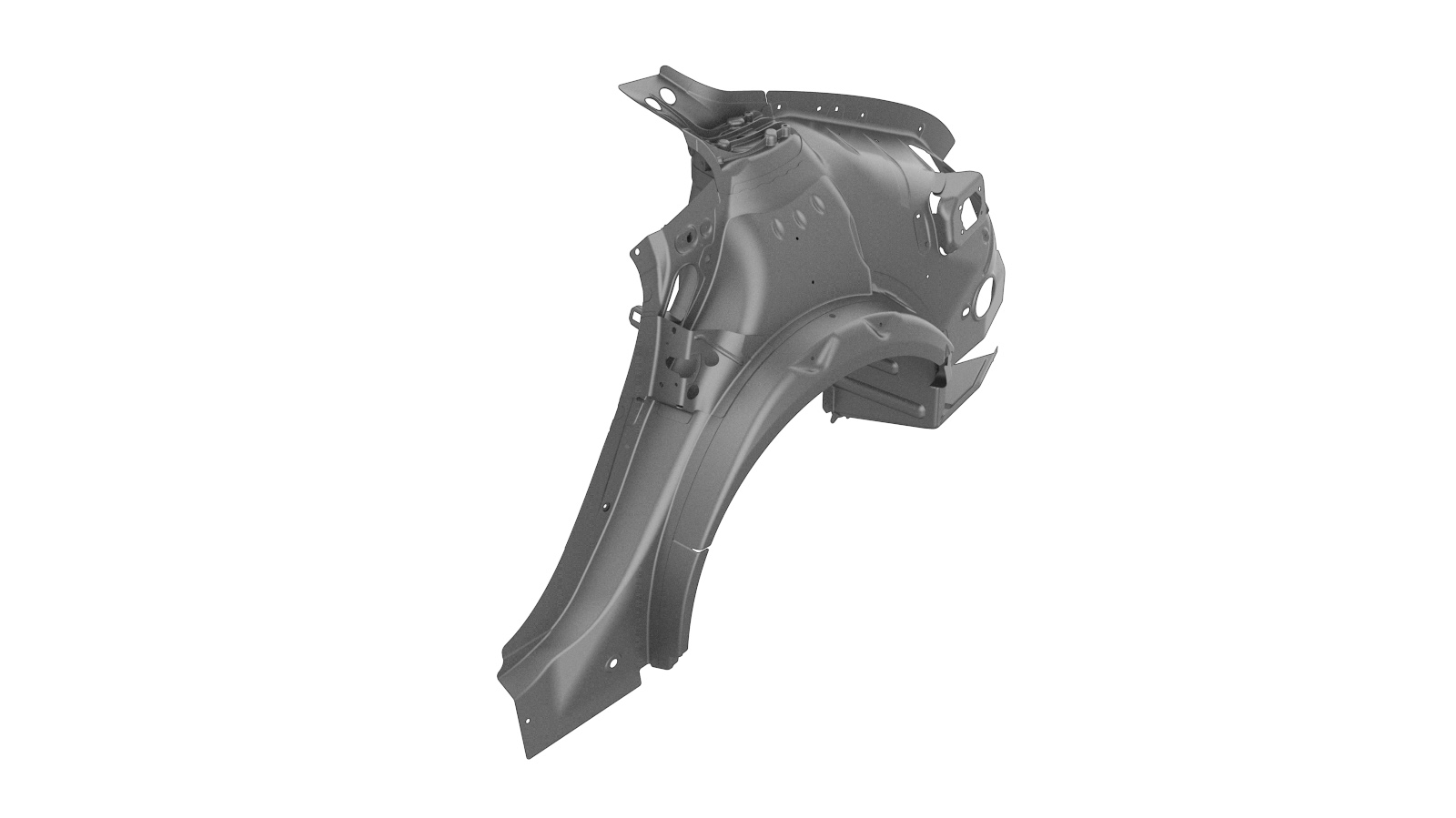

  5. Verifique o encaixe do novo componente de extensão da cava da roda.
    Se necessário:
    • Apare a extremidade interior do componente, conforme necessário, para encaixar.

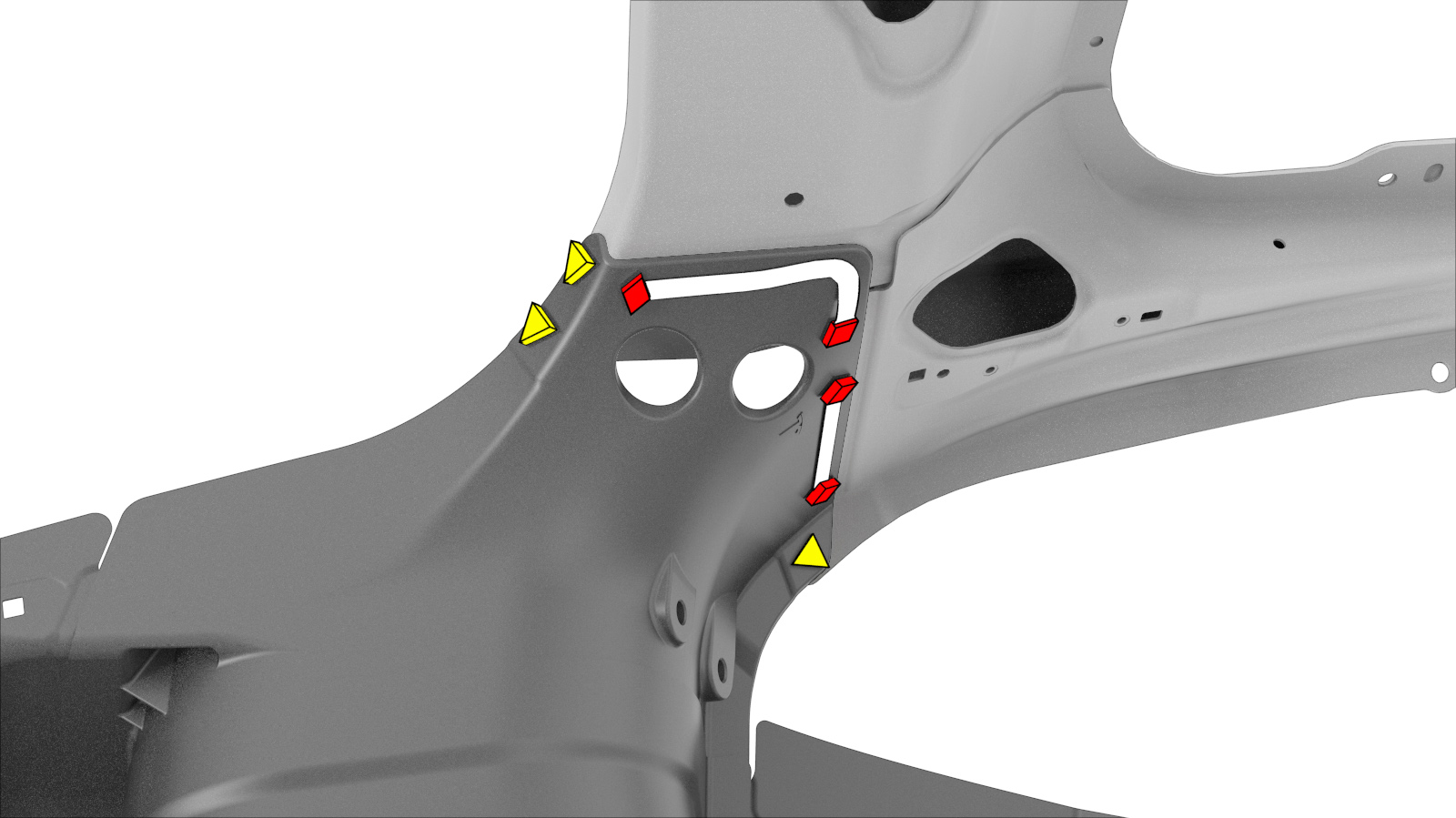

    • Aqueça e alise a secção angular da extensão da cava da roda traseira para colocar o nó traseiro (a extensão da cava da roda traseira é apresentada em separado na imagem para efeitos de clareza).

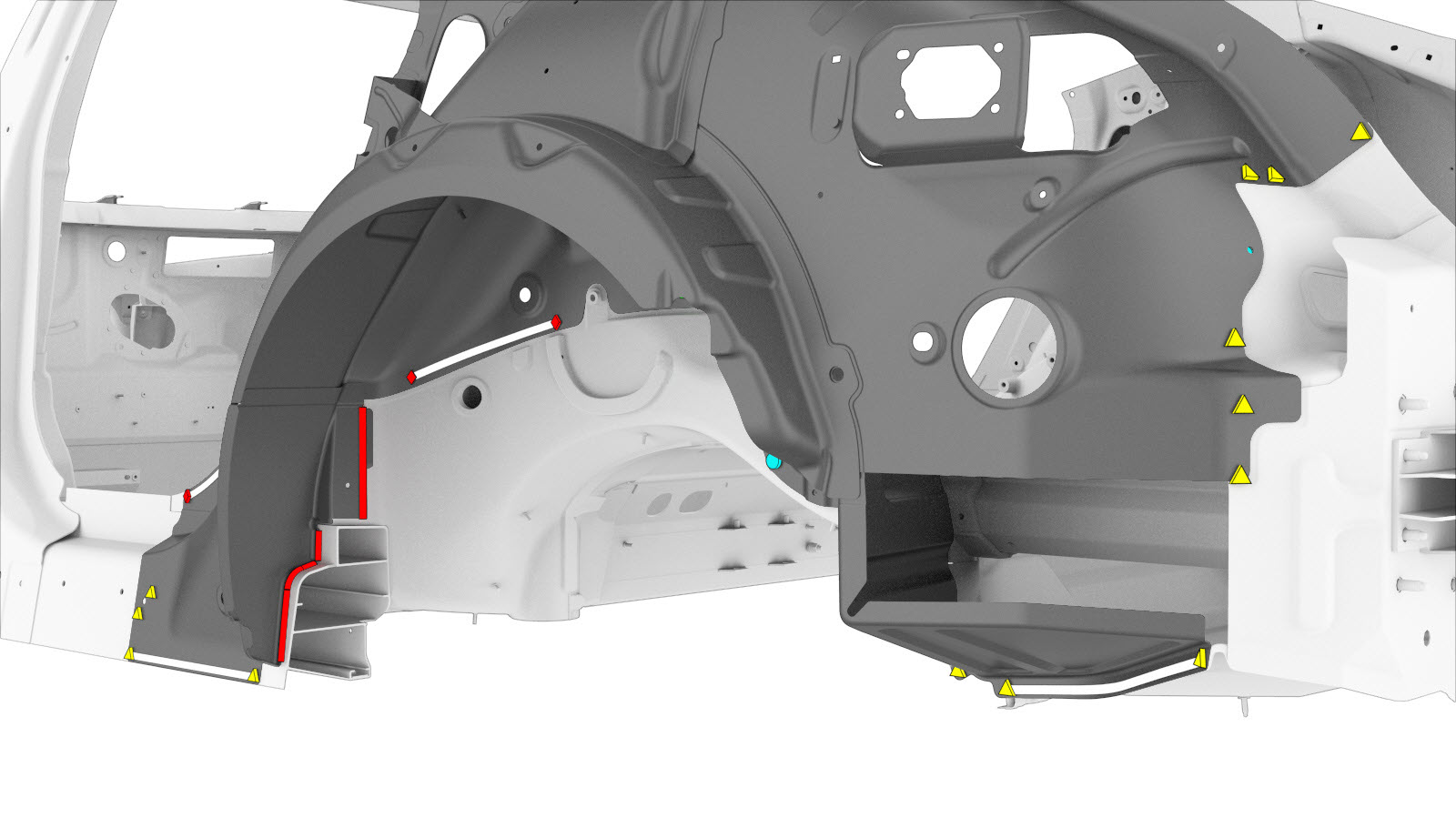

  6. Prepare a instalação.
    ou rebites estruturais, 6,5 mm, médios

    ou rebites de flange estruturais, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou SPRs, 5x4.5
    Informational PurposesAn informational icon, calling your attention
    Nota
    É utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.
    ou SPRs5x6 H2
    Informational PurposesAn informational icon, calling your attention
    Nota
    É utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.

    ou parafusos, cabeça sextavada

    Porca

    Soldadura GMA

  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.
    Aperte os parafusos a 25 Nm.

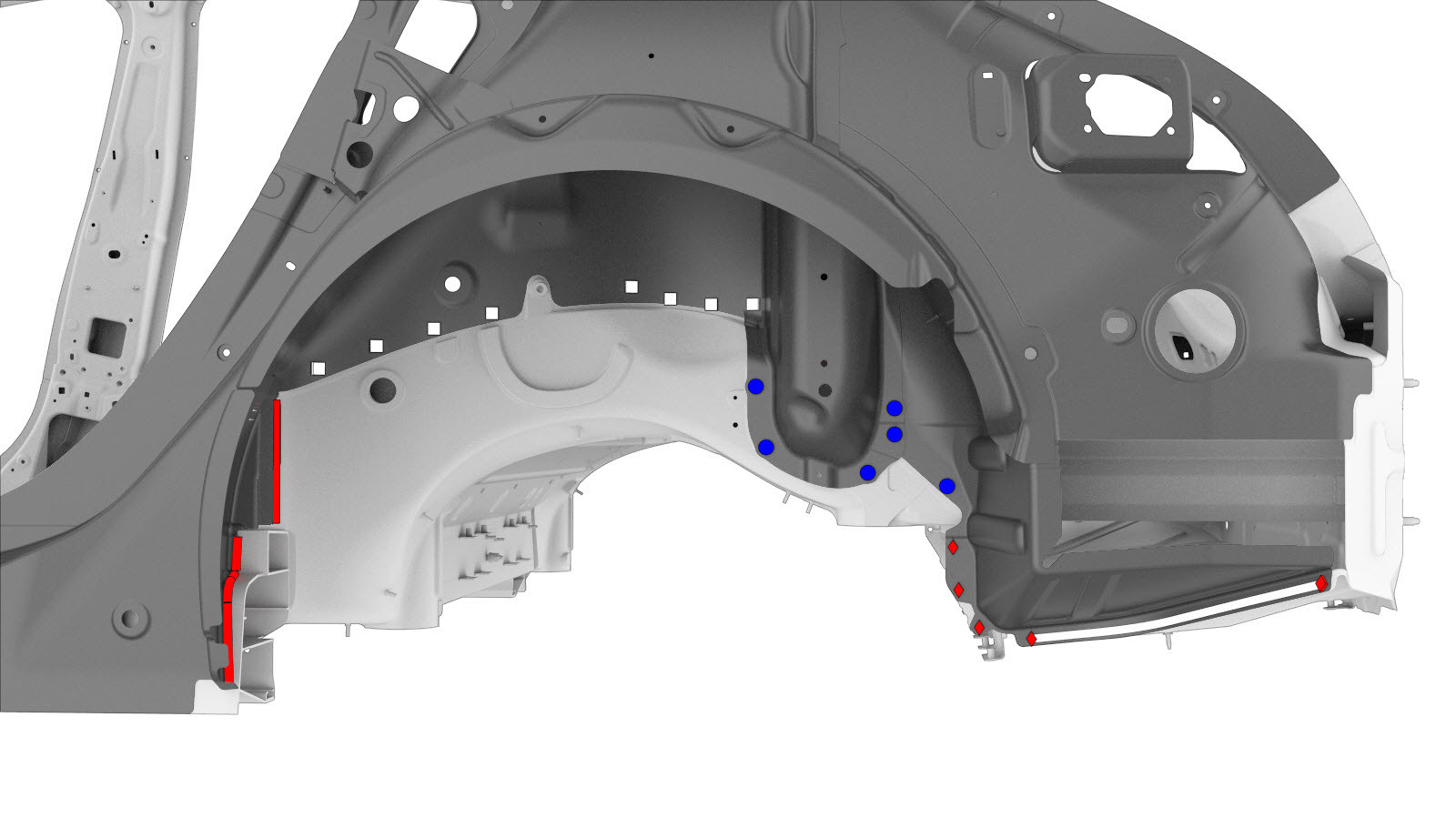

  9. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  10. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  11. Realize quaisquer operações pós-reparação necessárias.
