Substituição da porca de fluxo da bateria (dianteira)

Código de correção: 16010200602 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

  • Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
  • Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
  • As porcas de fluxo da bateria danificadas (porcas quadradas) podem ser substituídas em qualquer uma das calhas do fixador indicadas (as calhas do fixador podem ser reutilizadas se não estiverem danificadas). Substitua ambas as porcas de fluxo da bateria numa calha do fixador se qualquer uma das porcas de fluxo da bateria estiverem danificadas. Não é necessário substituir as porcas de fluxo da bateria em ambas as calhas do fixador se nenhuma das porcas de fluxo da bateria numa calha do fixador estiver danificada.

Lista de peças

Quantidade Descrição Imagem/Notas
1 PORCA QUADRADA M8 (porca quadrada)
1 (se a calha do fixador original não poder ser reutilizada) CALHA-GUIA DO FIXADOR (calha do fixador)
2 Rebites cegos , REBITE CEGO, D4 CABEÇA REDONDA 4,8 FIXAÇÃO AL
1 REMENDO DE PELÍCULA DE BUTILO 40x40x1 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

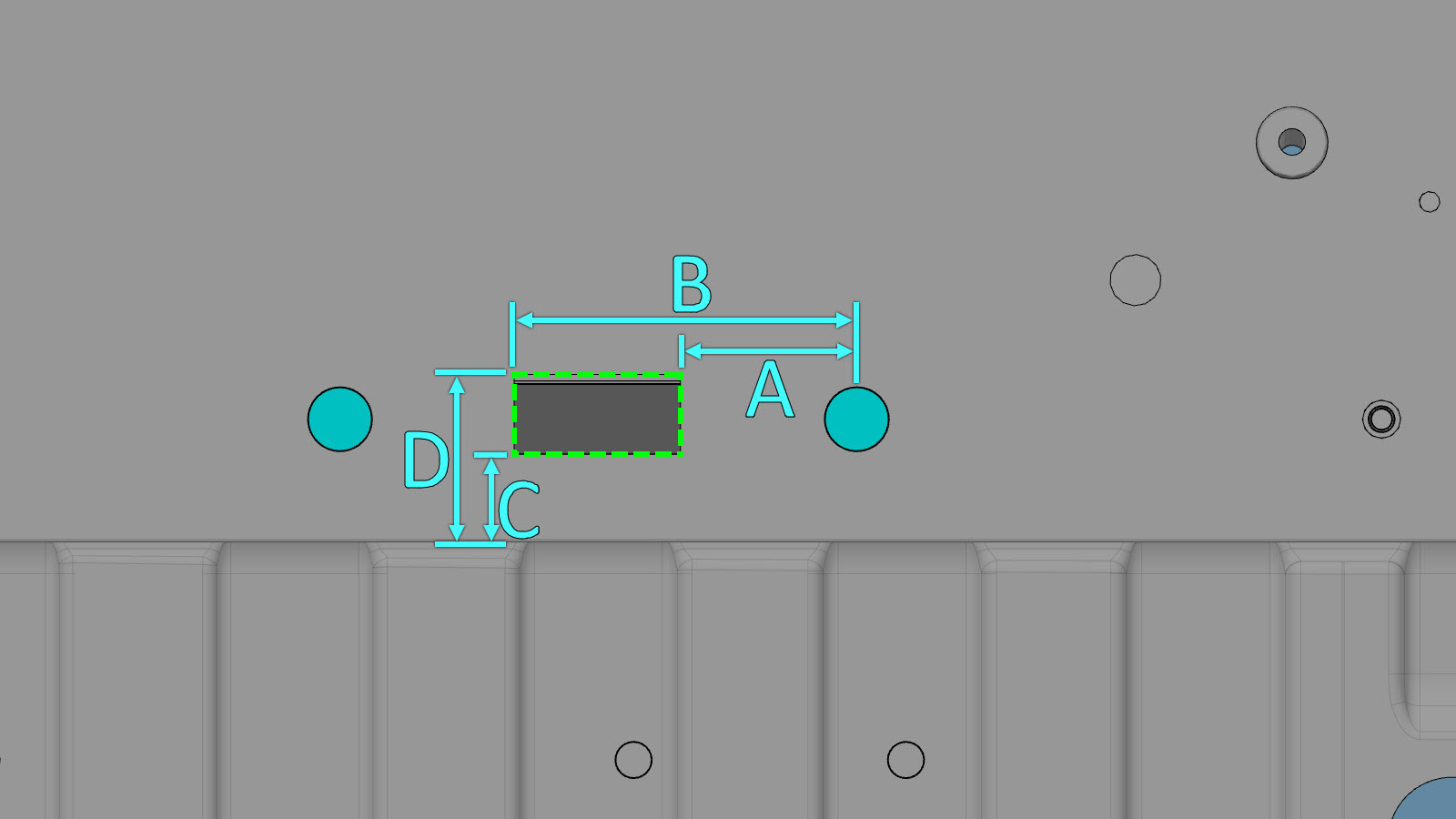

  1. Corte um acesso na parte inferior da travessa afetada.

    Linha de corte

    Ponto/linha de referência

    • A = 55 mm.
    • B = 107 mm.
    • C = 26 mm.
    • D = 51 mm.

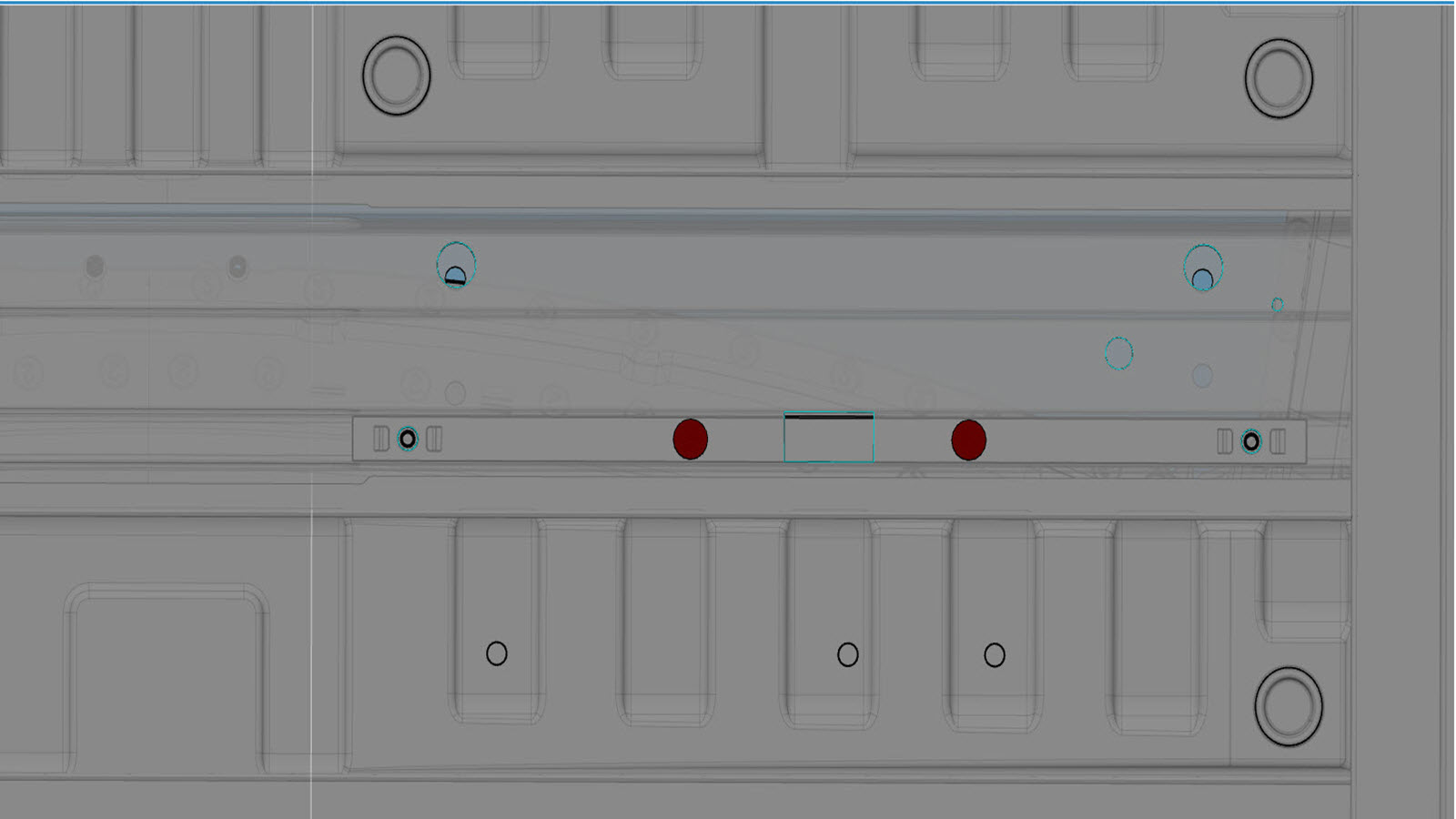

  2. Remova os rebites de fábrica da área de reparação.
    ou rebites estruturais de fábrica
  3. Corte a calha do fixador.
  4. Remova a porção necessária da calha do fixador através da janela de acesso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se a calha do fixador original não estiver danificada, pode ser reutilizada.
  5. Remova a porca de fluxo da bateria da calha do fixador.
  6. Instale a porca de fluxo da bateria na calha do fixador.
  7. Instale a porção necessária da calha do fixador através da janela de acesso.

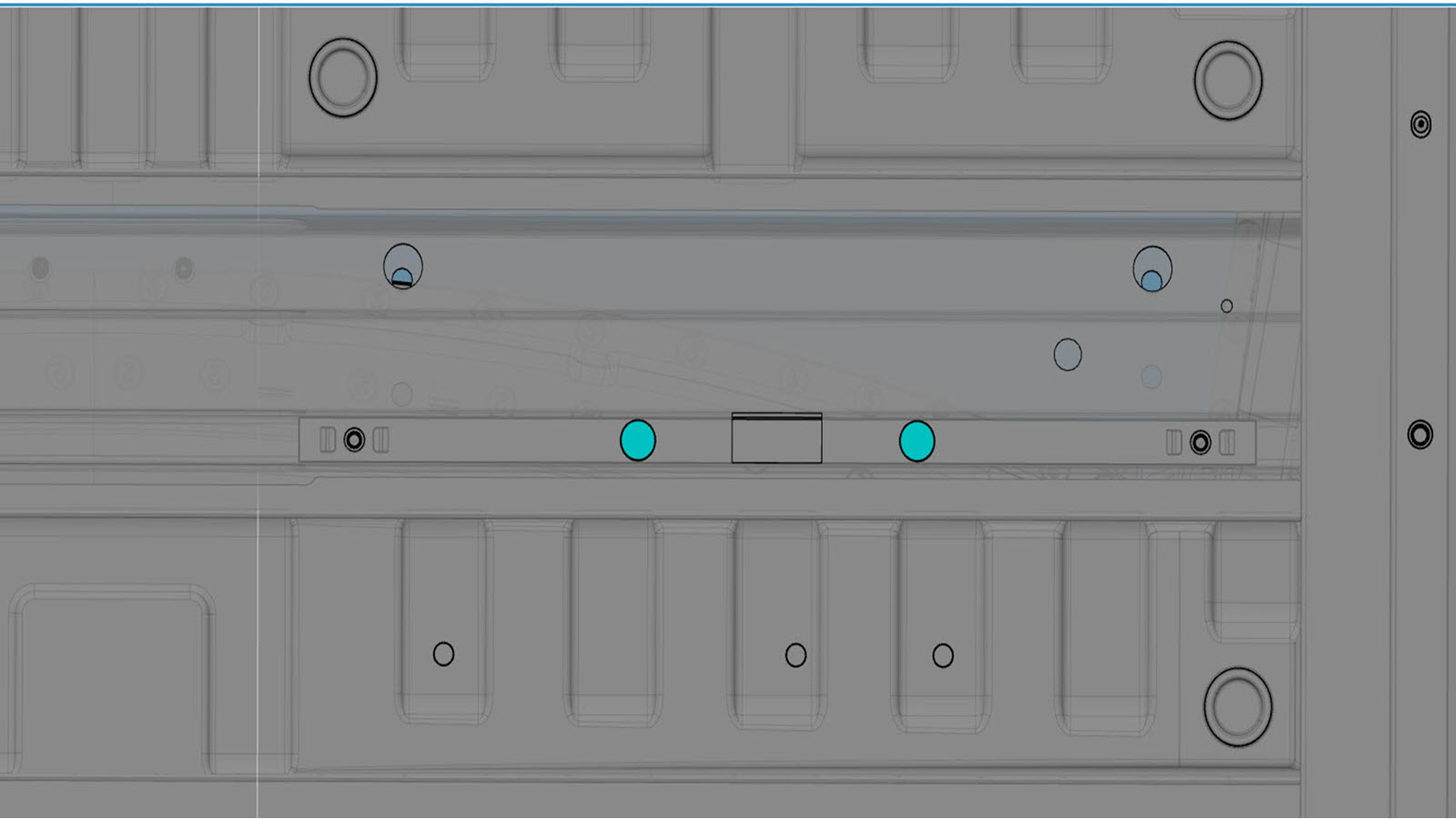

  8. Instale fixadores através da travessa e da calha do fixador.
    ou rebites cegos
  9. Aplique um revestimento anticorrosão a qualquer metal exposto.
  10. Instale um remendo de butilo por cima do acesso.
  11. Realize quaisquer operações pós-reparação necessárias.
