Conectores do painel dianteiro (veículos construídos depois de 2 de outubro de 2016)
Código de correção:
10102701402
10102701602
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
O conjunto do painel dianteiro do Model S pode ser ligado ao veículo com suportes do conector do painel de 1.ª ou 2.ª geração. Inspecione os suportes do conector do painel no veículo a ser reparado e selecione o procedimento adequado a usar na reparação:
|
Veículos construídos até 2 de outubro de 2016 (suportes do conector do painel de 1.ª geração)
|
Veículos construídos a ou depois de 3 de outubro de 2016 (suportes do conector do painel de 2.ª geração)
|
|
Se o veículo a ser reparado tiver este tipo de conector do painel dianteiro, não continue com este procedimento. Ao invés, prossiga com o procedimento Conectores do painel dianteiro (veículos construídos até 2 de outubro de 2016). |
Se o veículo a ser reparado tiver este tipo de conector do painel dianteiro, prossiga com este procedimento. |
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

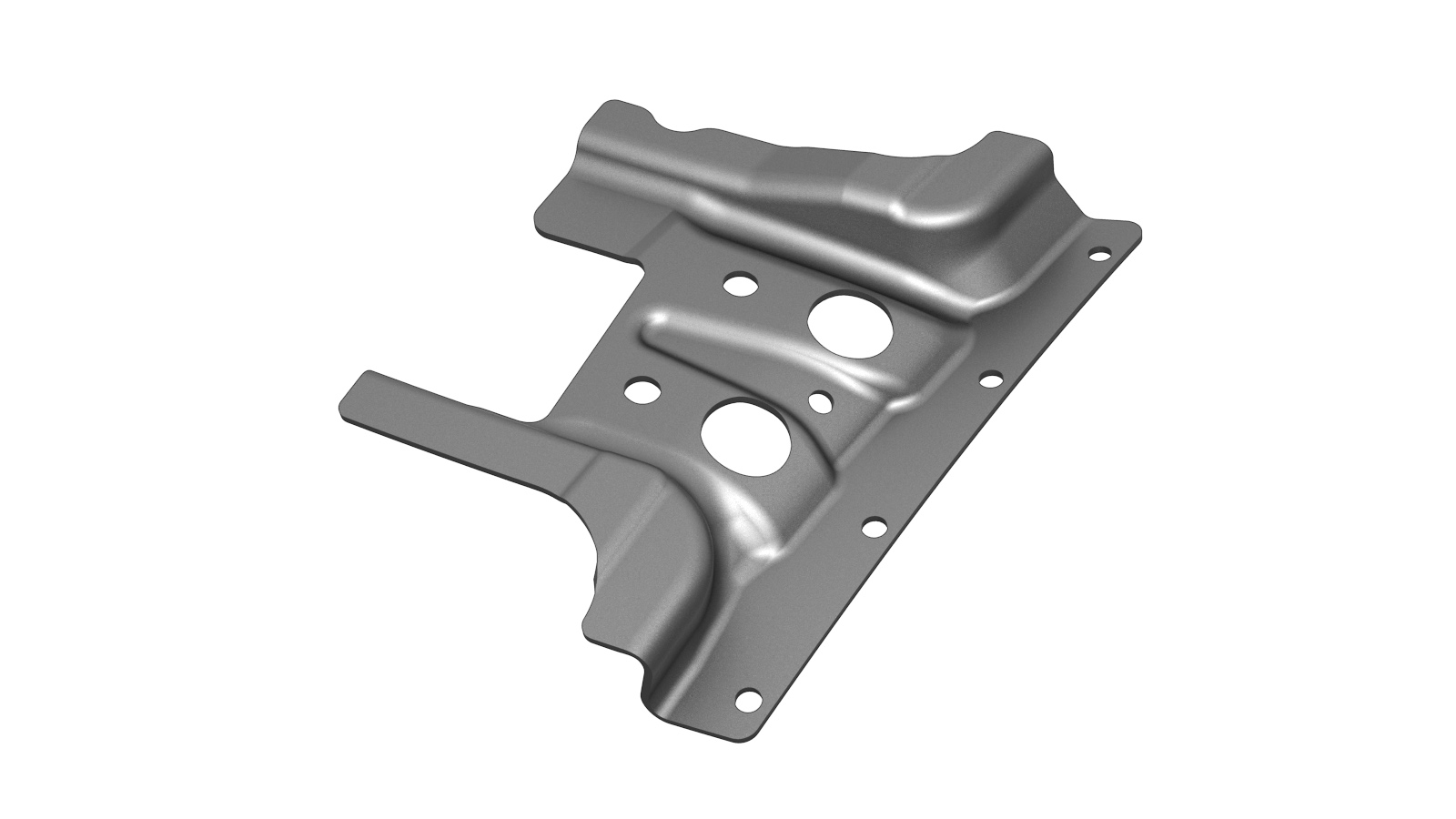

| 1 | ASY, REINF - FR HEADER CONNECTOR (conector do painel dianteiro) | |
| 4 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 5 | Rebite estrutural, 6,5 mm, médio | |
| 8 | Rebite oco S58 | |
| 2 | Parafuso, cabeça sextavada BLT,HFLG,M10x22[10.9]-MM-11 | Número de peça Tesla 1012961-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

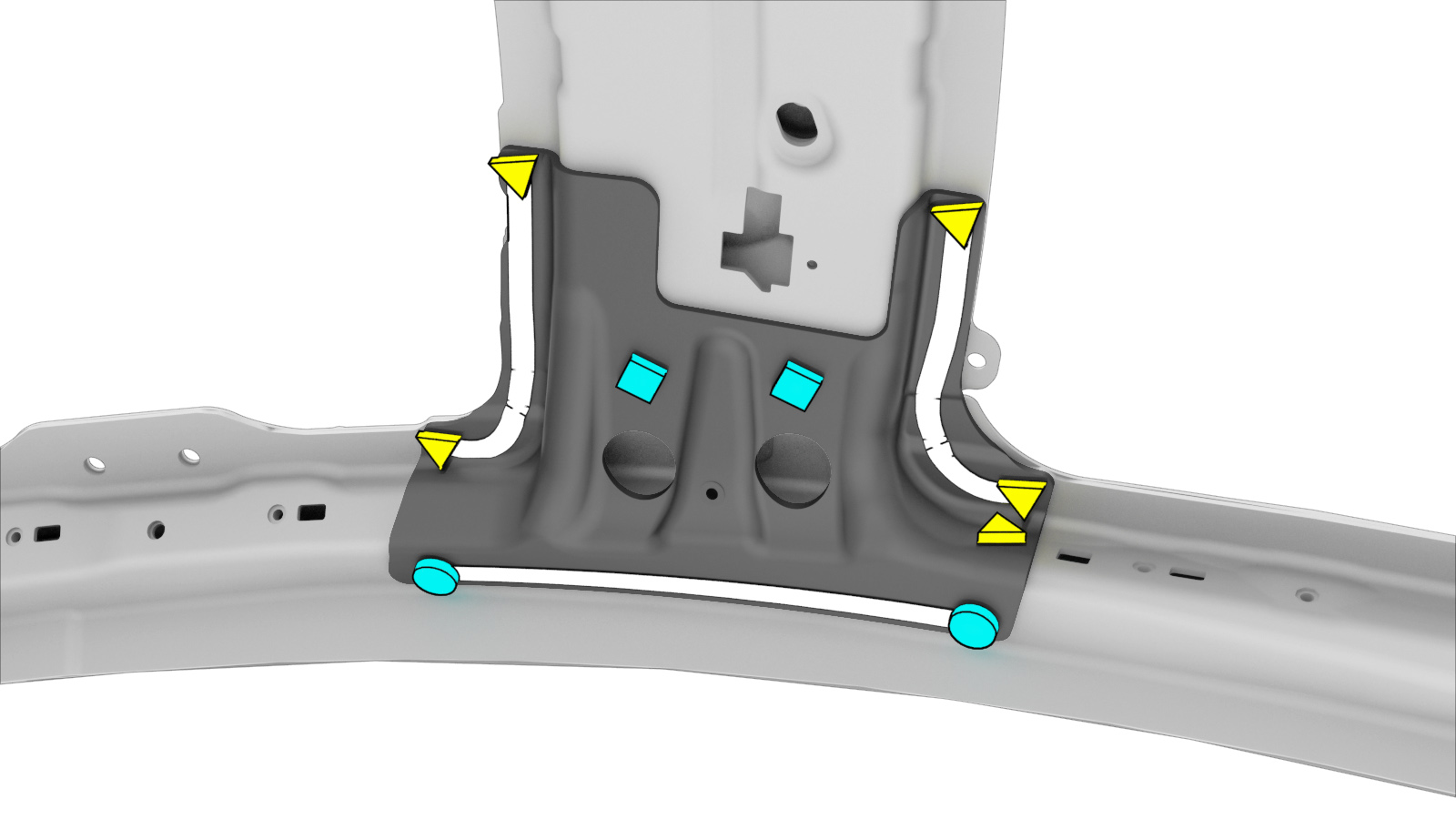

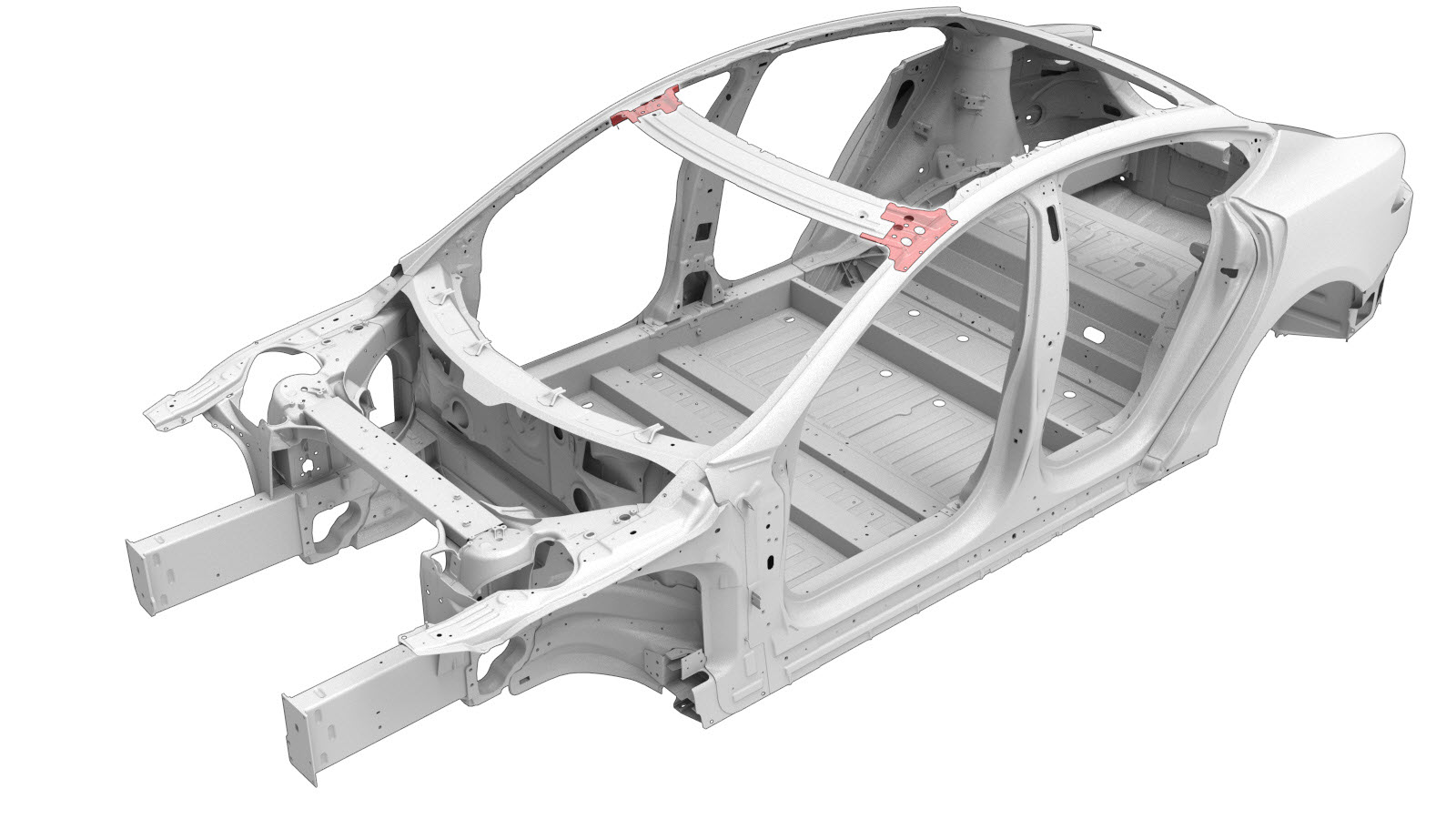

Retire o componente que tapa o conjunto do painel:
Consoante a data de fabrico do veículo, o componente que tapa o conjunto do painel pode ser qualquer um dos seguintes:
- Conjunto do tejadilho (consulte o procedimento)
- Vidro do tejadilho (consulte o procedimento)
- Estrutura do conjunto do teto panorâmico (consulte o procedimento)
-
Remova o componente original.
ou soldaduras por pontos de fábrica
ou rebites estruturais de fábrica
-
Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm

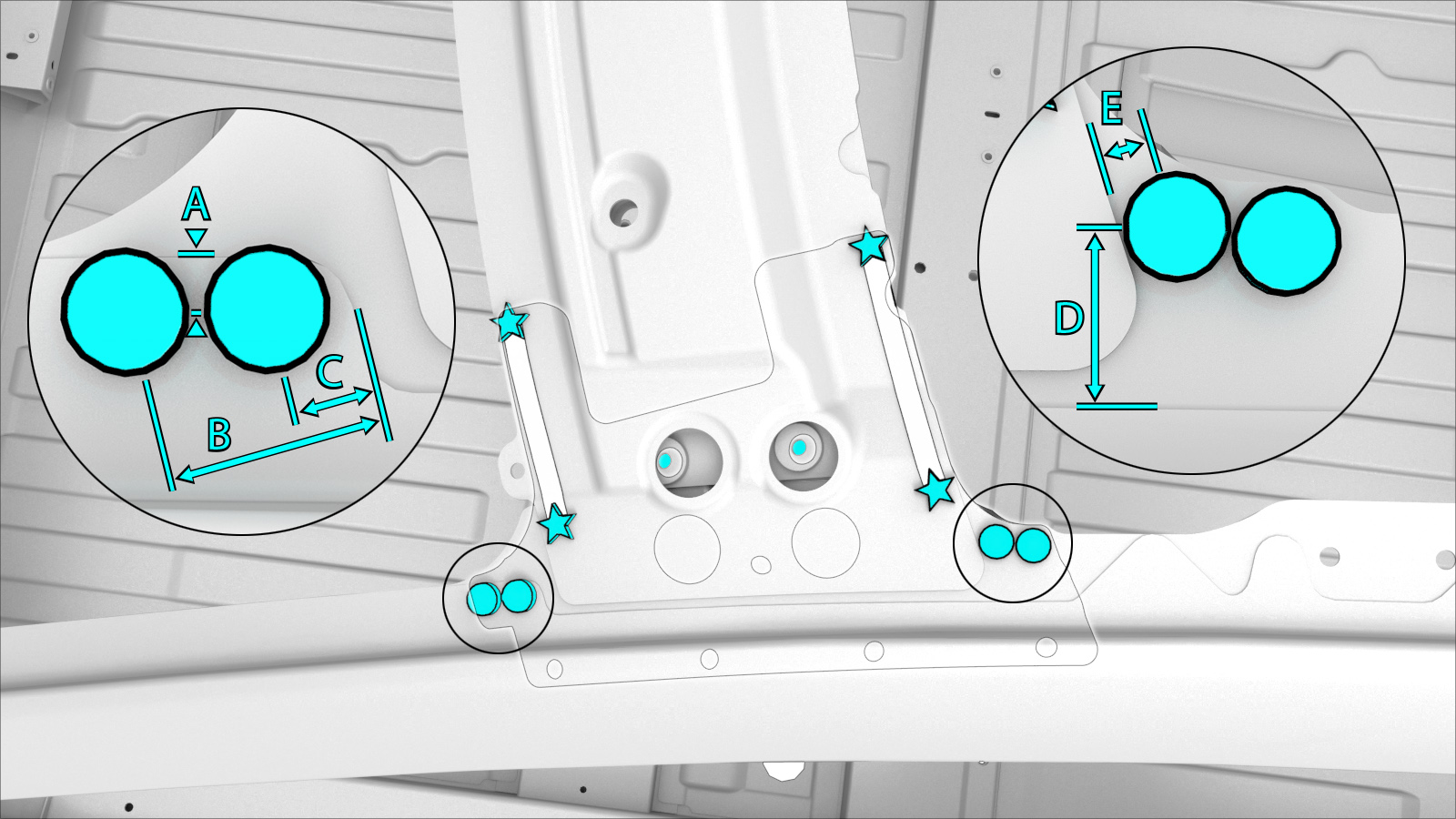

- A = 7 mm.
- B = 27 mm.
- C = 10 mm.
- D = 25 mm.
- E = 8 mm.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte os parafusos com um binário de 25 Nm.
-
Instale o componente que foi removido para proporcionar acesso ao conjunto do painel:
- Conjunto do tejadilho (consulte o procedimento)
- Vidro do tejadilho (consulte o procedimento)
- Estrutura do conjunto do teto panorâmico (consulte o procedimento)
- Realize quaisquer operações pós-reparação necessárias.
