Informações relativas aos rebites padrão
Tipo de retentor	Símbolo do retentor	Símbolo do caminho do fixador	Designação da peça	Número da peça

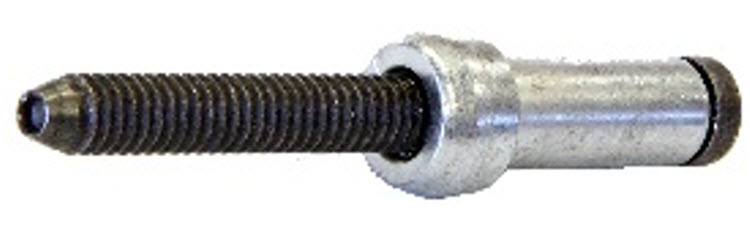

Rebite, 4,8 mm			REBITE, 4,8 MM, 1,6 – 6,9 MM	1028719-00-A
Rebite estrutural, 6,5 mm, curto			REBITE, 6,5 MM, 2,0 – 9,5 MM	1028408-00-A
Rebite estrutural, 6,5 mm, médio			STR.CMMN RIV 6.5 STL ZN 3-13.5	1062559-00-A
Rebite estrutural, 6,5 mm, comprido			REBITE, 6,5 MM, 2,0–15,9 MM	1028409-00-A
Rebite estrutural, 6,5 mm (resistência elevada)			REBITE DE RESISTÊNCIA ELEVADA DE 6,5 MM, 2,6 MM–9,5 MM	1454538-00-A

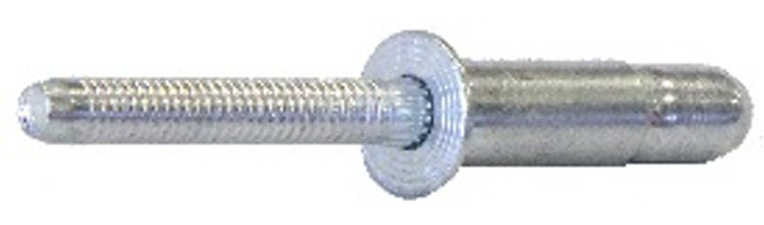

Rebite cego (alumínio, cabeça redonda)			BLD RIV 5/32,0.126-0.187,AL/STL,DOMED	1003668-00-C

Para instalar rebites estruturais de 8 mm (5/16 pol), utilize uma das ferramentas indicadas na secção Ferramentas de instalação de retentores aprovadas deste documento, juntamente com os acessórios adequados indicados a seguir.

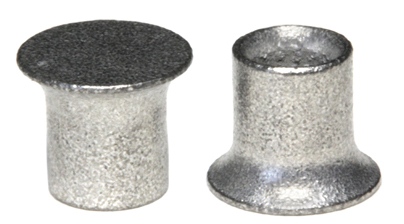

Os rebites embutidos são utilizados nas situações em que a cabeça do rebite tem de ficar ao mesmo nível do painel da carroçaria.

Informações sobre rebites embutidos
Tipo de retentor	Símbolo do retentor	Símbolo do caminho do fixador	Designação da peça	Número da peça
Rebite embutido, 4,8 mm curto			SM CTSK RVT,4.8 ALU/STL2.0-3.1MM	1069308-00-A ou 2046255-00-A
Rebite embutido estrutural, 4,8 mm, comprido			REBITE EMBUTIDO ESTRUTURAL, KIT DE 4,8 MM (3/16"), HASTE DE AÇO/CORPO DE ALUMÍNIO, CAPACIDADE DE 3,18–8,41 MM	1069326-00-A
Rebite embutido estrutural, 6,5 mm			REBITE EMBUTIDO ESTRUTURAL, KIT DE 6,5 MM (1/4"), HASTE DE AÇO/CORPO DE ALUMÍNIO, CAPACIDADE DE 4,06–12,07 MM	1069327-00-A

Utilize o kit embutido Microstop (Número de peça Tesla 1133101-00-A) para embutir os orifícios antes da instalação dos rebites embutidos. Ajuste a profundidade da ferramenta, de forma a que a cabeça do rebite fique ao mesmo nível do painel que a rodeia. Consulte Kit embutido Microstop para obter mais informações.

Os rebites de cabeça redonda estruturais são utilizados quando a existência de uma folga no acabamento constitui um problema ou para a substituição de um rebite curto, uma vez que a porção posterior do rebite estrutural é menor do que a de um rebite estrutural normal. Os rebites de cabeça redonda estruturais podem ser habitualmente utilizados em aplicações de folhas de metal finas, em que a espessura total dos painéis seja igual ou inferior a 4,5 mm.

Informações sobre rebites de cabeça redonda estrutural
Tipo de retentor	Símbolo do retentor	Símbolo do caminho do fixador	Designação da peça	Número da peça

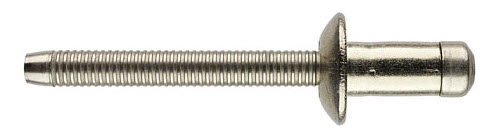

Rebite de cabeça redonda estrutural, 6,5 mm			REBITE BULB RIV6.5 STL ZN 2-4.5	1063943-00-A

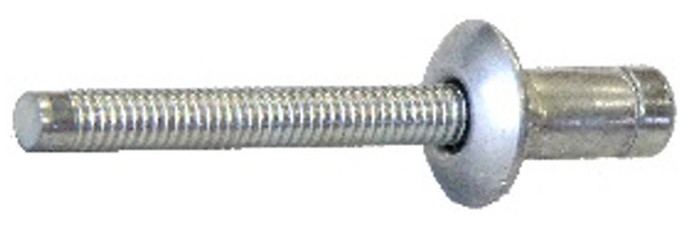

Os rebites de flange estruturais são utilizados quando o orifício da peça é demasiado grande para uma cabeça de rebite convencional.

Informações sobre rebites de flange estrutural
Tipo de retentor	Símbolo do retentor	Símbolo do caminho do fixador	Designação da peça	Número da peça
Rebite de flange estrutural, 6,5 mm			LRG FLNG RIV6.5 STL ZN 2-15.9	1062558-00-A
Rebite de flange estrutural, 6,5 mm (resistência elevada)			REBITE STRCTR,1/4x0.1-0.375,STL,ZN	1116094-00-A

Os rebites autoperfurantes (SPR) destinam-se ao uso em aplicações em que o número total de painéis é igual ou inferior a 3. Sempre que possível, instale os SPR de forma a que atravessem primeiro o painel mais fino.

Informações sobre rebites autoperfurantes
Tipo de retentor	Símbolo do retentor	Símbolo do caminho do fixador	Designação da peça	Número da peça
SPR, 5x4			SPR Rivet C 5x4 H4 SKR	1026936-00-A
SPR, 5x4,5			Rebite SPR C 5x4,5 H4 SKR	1026938-00-A
SPR, 5x5			SPR Rivet C 5x5 H4 SKR	1026939-00-A
SPR, 5x6 H4			SPR Rivet C 5x6 H4 SKR	1026940-00-A
SPR, 5x6 H2			SPR Rivet C 5x6 H2 SKR	1026941-00-A
SPR, 5x6.5			Rebite SPR C 5x6,5 H4 SKR	1026942-00-A
SPR, 5x7			SPR Rivet C 5x7 H4 SKR	1026943-00-A
SPR, 5x8 SKR			SPR Rivet K 5x8 H4 SKR	1026944-00-A
SPR, 5x8 SK			SPR Rivet P 5x8 H4 SK	1026945-00-A
SPR, 5x9			SPR Rivet K 5x9 H4 SKR	1028629-00-A

Para instalar rebites autoperfurantes, utilize uma das ferramentas indicadas na secção Ferramentas de instalação de retentores aprovadas deste documento, juntamente com o gabarito adequado. No caso da ferramenta ProSpot, utilize a tabela abaixo para determinar o gabarito adequado com base no gabarito Böllhoff indicado no procedimento do manual de reparação de carroçarias.

Para zonas suscetíveis de repetição da reparação, os rebites ocos podem ser utilizados em vez dos SPR, de forma a que não seja preciso perfurar orifícios adicionais no(s) painel(éis) da carroçaria. Consulte Utilização de rebites ocos para obter mais informações.

Informações sobre rebites ocos
Tipo de retentor	Símbolo do retentor	Símbolo do caminho do fixador	Designação da peça	Número da peça

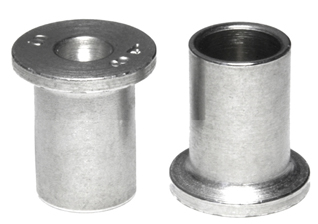

Rebite oco, S08			Flw Frm Rvt,S08-8mmSt.Stl 1.3-2.5	1069328-00-A
Rebite oco, S18			Flw Frm Rvt,S18-8mmSt.Stl 2.3-3.5	1069329-00-A
Rebite oco, S28			Flw Frm Rvt,S28-8mmSt.Stl3.35-4.10	1069330-00-A
Rebite oco, S38			Flw Frm Rvt,S38-8mmSt.Stl 4.0-5.15	1069331-00-A
Rebite oco, S48			Flw Frm Rvt,S48-8mmSt.Stl 5.0-6.1	1069332-00-A
Rebite oco, S58			Flw Frm Rvt,S58-8mmSt.Stl 6.0-7.2	1069333-00-A
Rebite oco, S68			Flw Frm Rvt,S68-8mmSt.Stl 7.1-8.3	1069334-00-A

Para instalar rebites ocos, utilize uma das ferramentas indicadas na secção Ferramentas de instalação de retentores aprovadas deste documento, juntamente com o gabarito adequado e a pressão de instalação indicados abaixo.

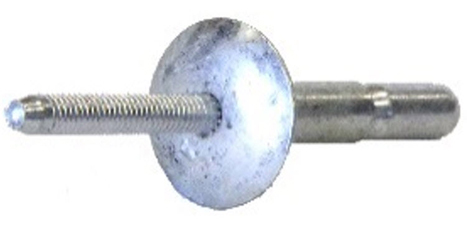

Os BOM (fixador cego e grande de bloqueio mecânico) estão disponíveis com um diâmetro de 5/16 pol. e os rebites estruturais com um diâmetro de 8 mm.

Informações sobre BOM e rebites estruturais de 8 mm
Tipo de retentor	Símbolo do retentor	Caminho do fixador	Designação da peça	Número da peça
BOM, 5/16 in		N/A	BOM5/16 STL ZINC GRIP7.95-11.1	1062555-00-A
Rebites estruturais de 8 mm			REBITE CEGO 5/16X4.0-7.0 GRIP STL ZN	1058710-00-A

Para instalar BOM, utilize uma das ferramentas indicadas na secção Ferramentas de instalação de retentores aprovadas deste documento, juntamente com o acessório adequado indicado abaixo.

Os rebites NeoBolt e AVBolt estão disponíveis com um diâmetro de 3/4 e 5/8 pol.

Informações sobre NeoBolt
Tipo de retentor	Símbolo do retentor	Designação da peça	Número da peça	Capacidade
NeoBolt		NeoBolt, 3/4 pol., curto	1599680-00-A	12,7-22,1 mm.
		ROSCA, NEOBOLT, 3/4	1599682-00-A	N/A
		NeoBolt, 3/4 pol., comprido	1599681-00-A	25,4-34,8 mm.
		ROSCA, NEOBOLT, 3/4	1599682-00-A	N/A
		NeoBolt, 5/8 pol.	1599677-00-A	4,9-15,7 mm.
		ROSCA, NEOBOLT, 5/8	1599679-00-A	N/A
Rebite AVBolt	N/A	Rebite Avbolt, 5/8 pol.	1600794-00	12,7-19,05 mm.

Para instalar rebites NeoBolt, utilize uma das ferramentas indicadas na secção Ferramentas de instalação de retentores aprovadas deste documento.

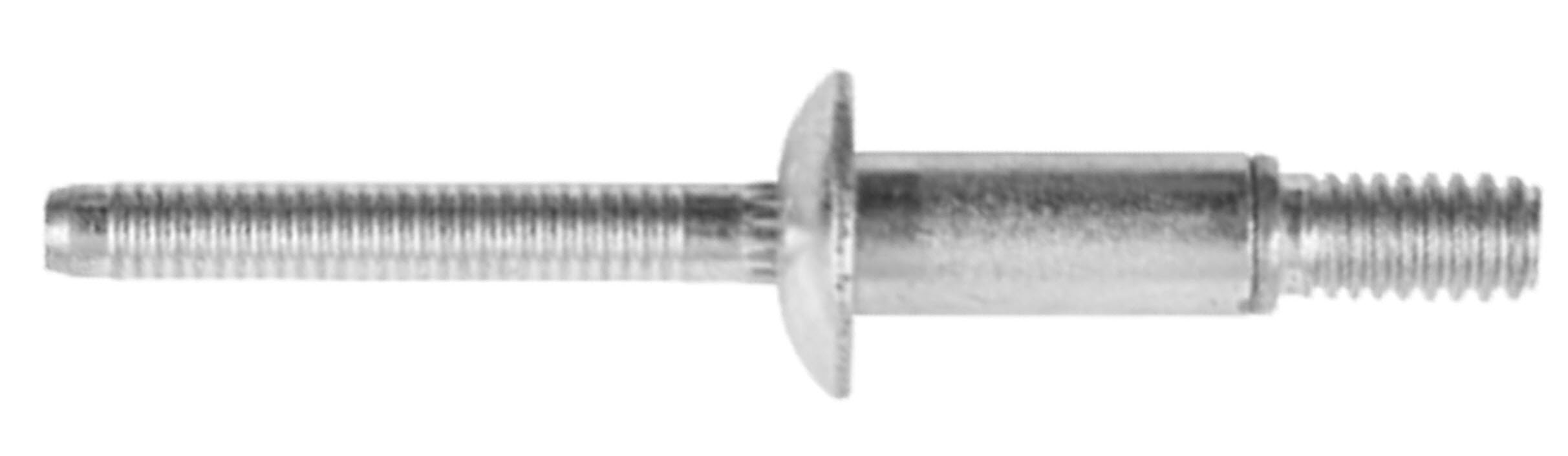

Os retentores de parafuso e roscas estão disponíveis com um diâmetro de 1/4 in e 5/16 in.

Informações sobre retentores de parafuso e roscas
Tipo de retentor	Símbolo do retentor	Designação da peça	Número da peça
Parafuso e rosca, 1/4 in		PIN&COLLAR 1/4 STL ZINC 1.6-15.9	1062557-00-A
Parafuso e rosca, 5/16 pol.		PIN&COLLAR5/16 STL ZNC 3.2-19.1	1062556-00-A

Para instalar parafusos e roscas, utilize uma das ferramentas indicadas na secção Ferramentas de instalação de retentores aprovadas deste documento, juntamente com o acessório adequado indicado abaixo.

Para instalar o rebite cego, utilize qualquer ferramenta capaz de instalar corretamente o fixador especificado.

	Símbolo de fixador individual	Símbolo do caminho do fixador	Número da peça
Porca de rebite			Varia consoante o fixador específico indicado no procedimento de reparação.
Rebites cegos			Varia consoante o fixador específico indicado no procedimento de reparação.

Utilize a tabela seguinte para determinar que ferramentas de instalação de retentores aprovadas podem ser utilizadas para instalar os tipos de fixadores aprovados.

Ferramenta de instalação de fixadores	Fixadores
	SPR	Rebites ocos	BOM e rebites estruturais de 8 mm	Parafuso e roscas	Rebites embutidos e estruturais de 4,8 mm e 6,5 mm	NeoBolt e AV Bolt

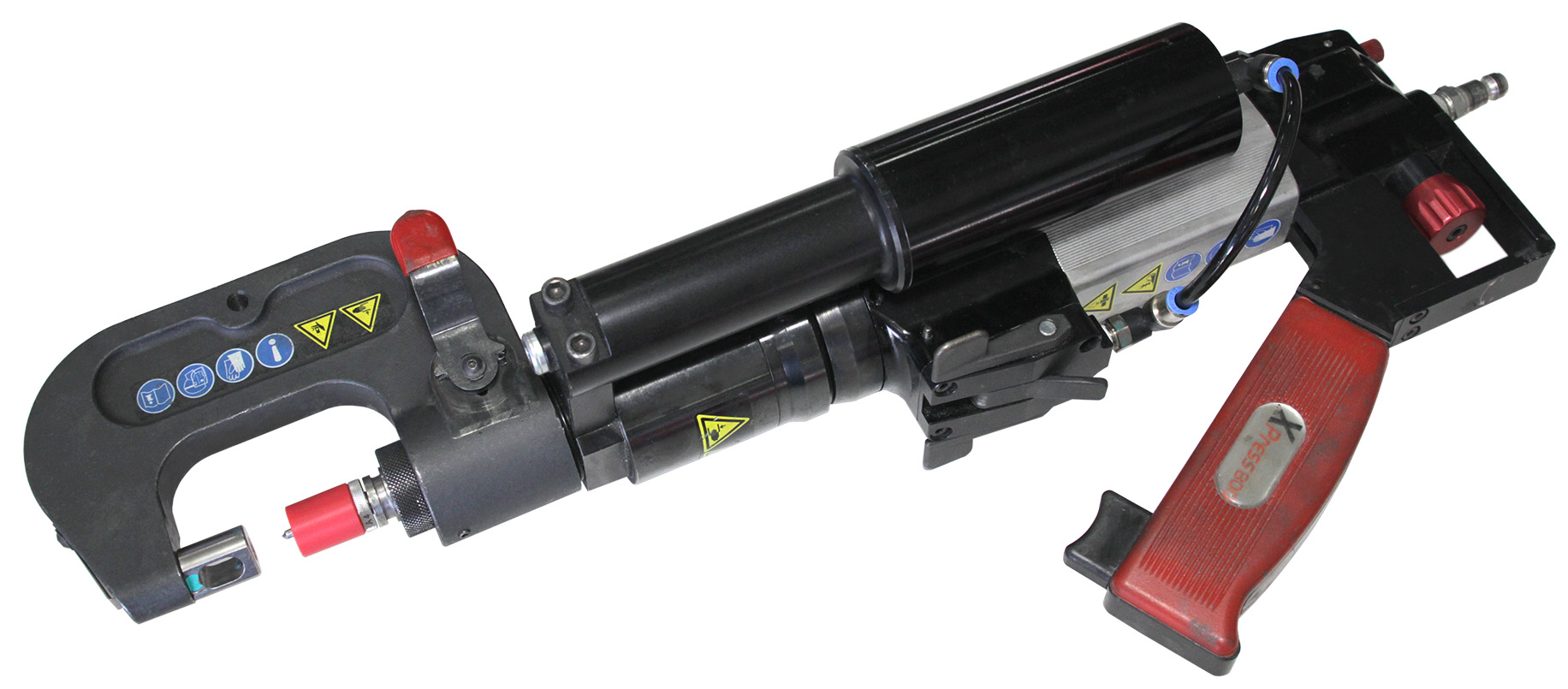

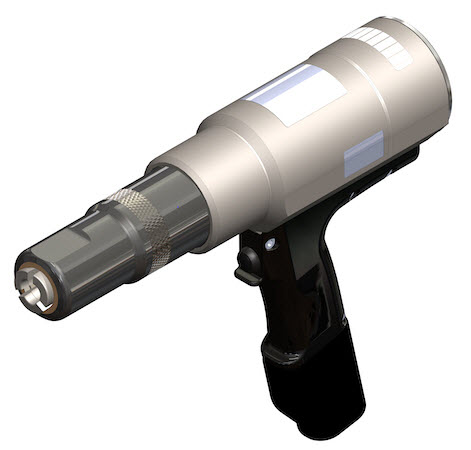

Ferramenta XPress 800

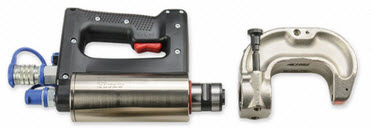

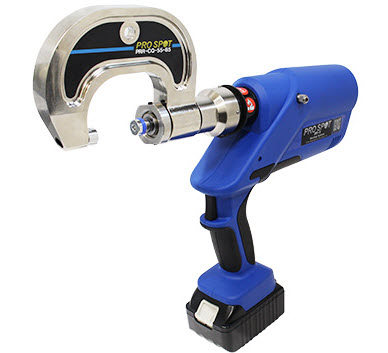

ProSpot PR-5

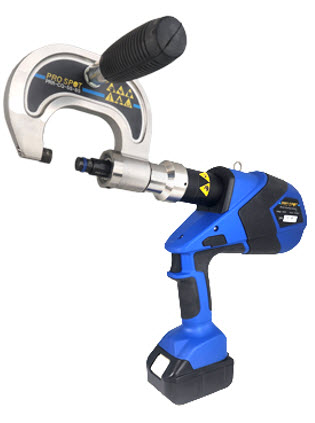

ProSpot PR-5D

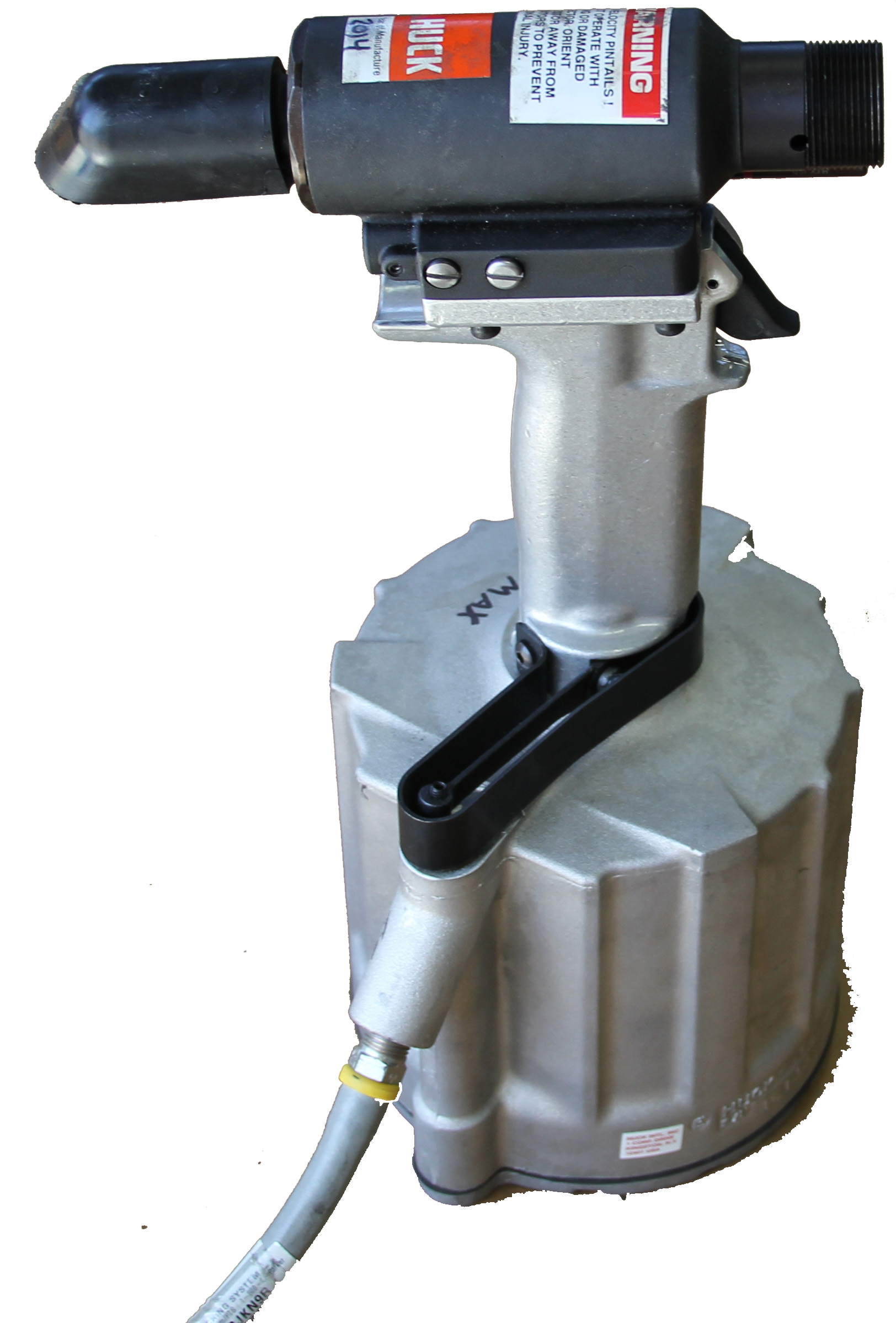

Ferramenta de instalação pneumática/hidráulica Huck 254

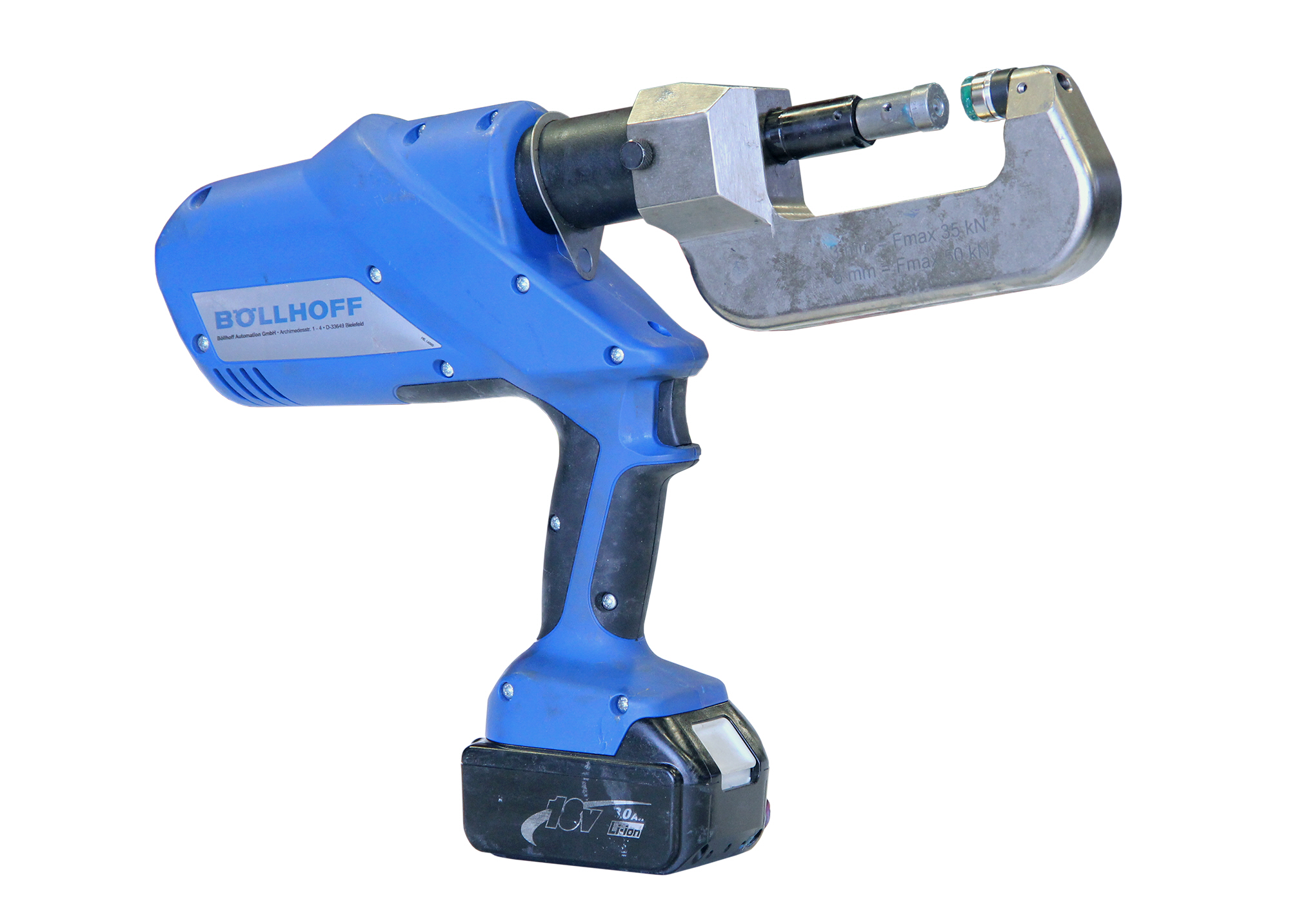

Ferramenta para SPR Böllhoff HTF 50
TKR PNP 90 UN 2.0
TKR PNP 90 XT²
Stanley AV25

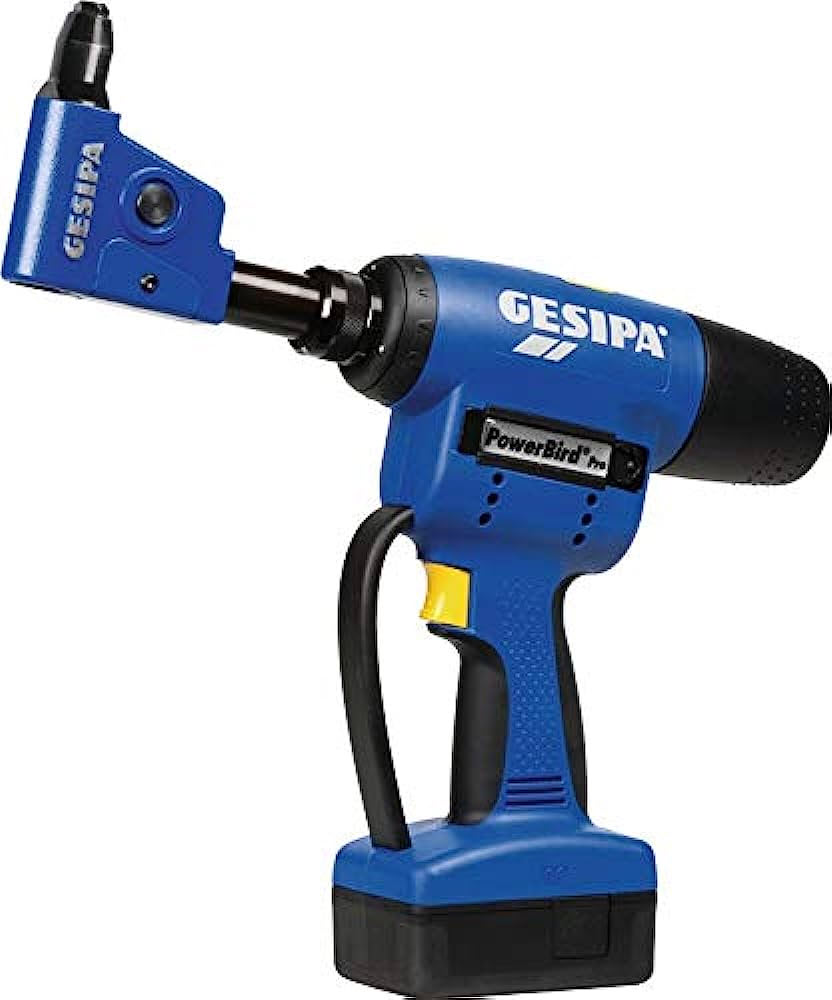

Gesipa PowerBird Pro (apresentado com cabeça angular de 90°)

• Aprovado
• Não aprovado
