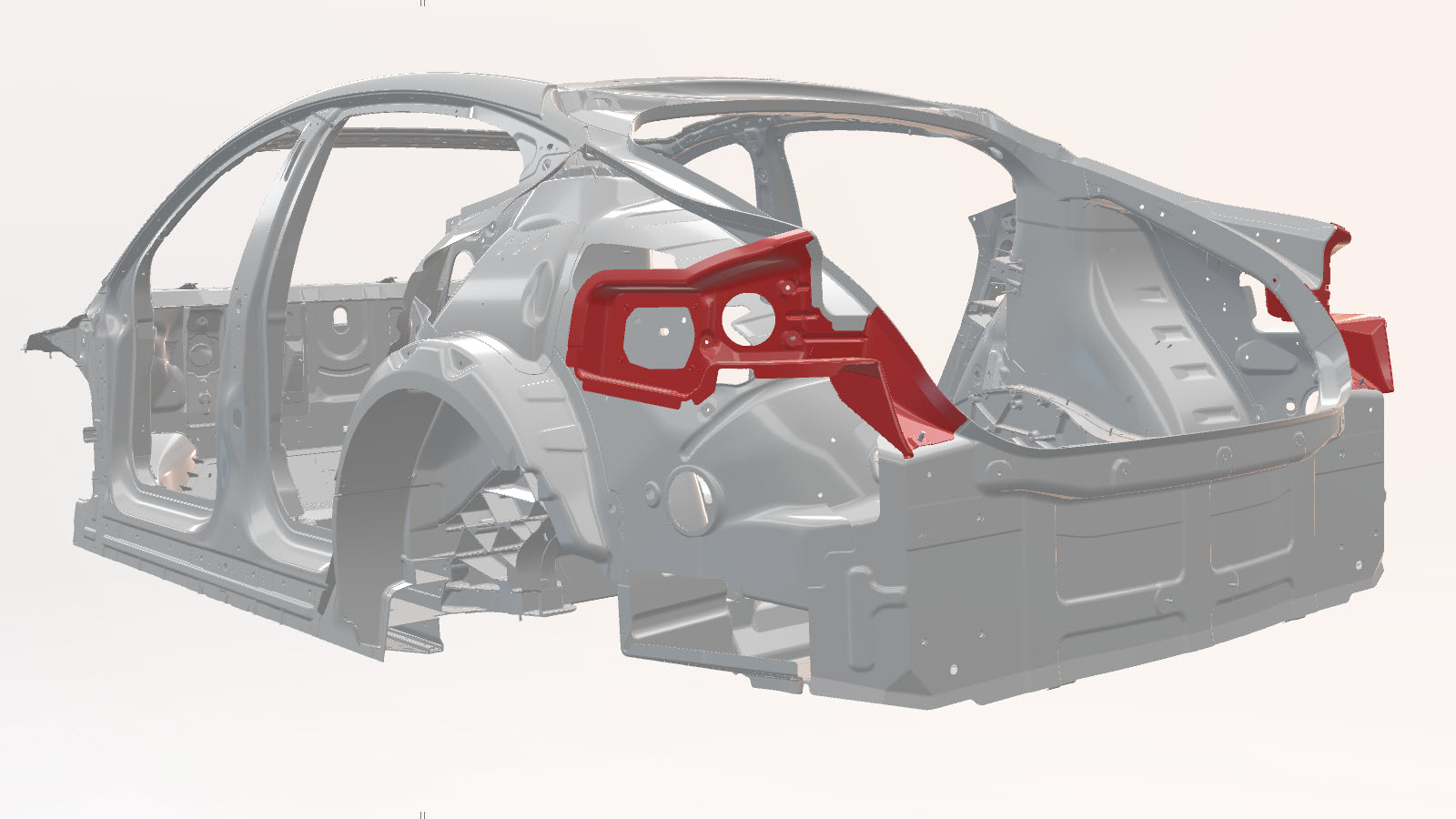

Conjunto do alojamento da luz (veículos com porta de carregamento fora da China)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

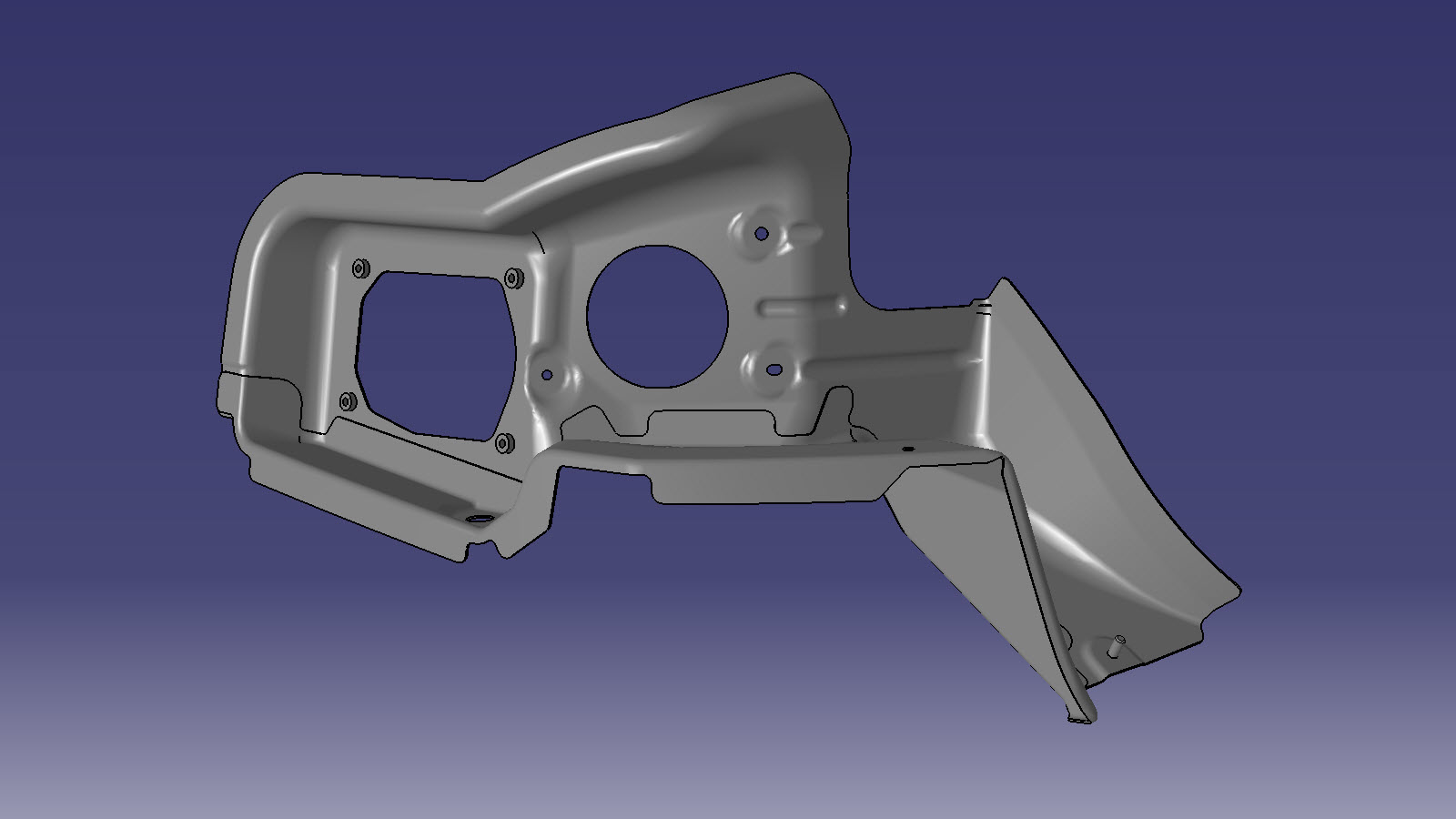

1	LAMP HOUSING ASSEMBLY (conjunto do alojamento da luz)
9	Rebite de cabeça redonda estrutural, 6,5 mm
2	Rebite oco S18
2	Rebite oco S28

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

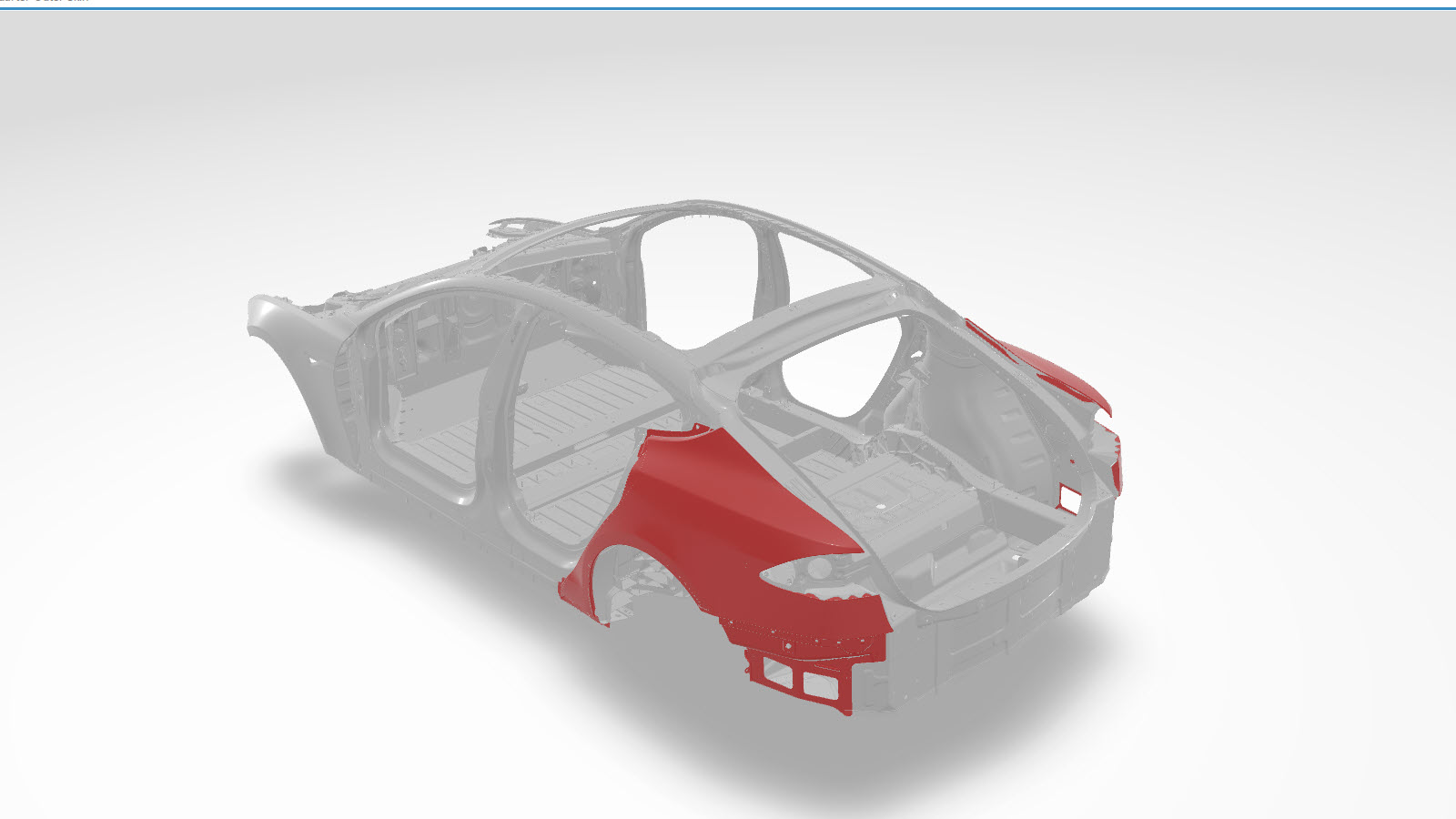

Remova a parte necessária de Camada exterior de quarto – Veículos com porta de carregamento fora da China para expor o componente subjacente a ser substituído.

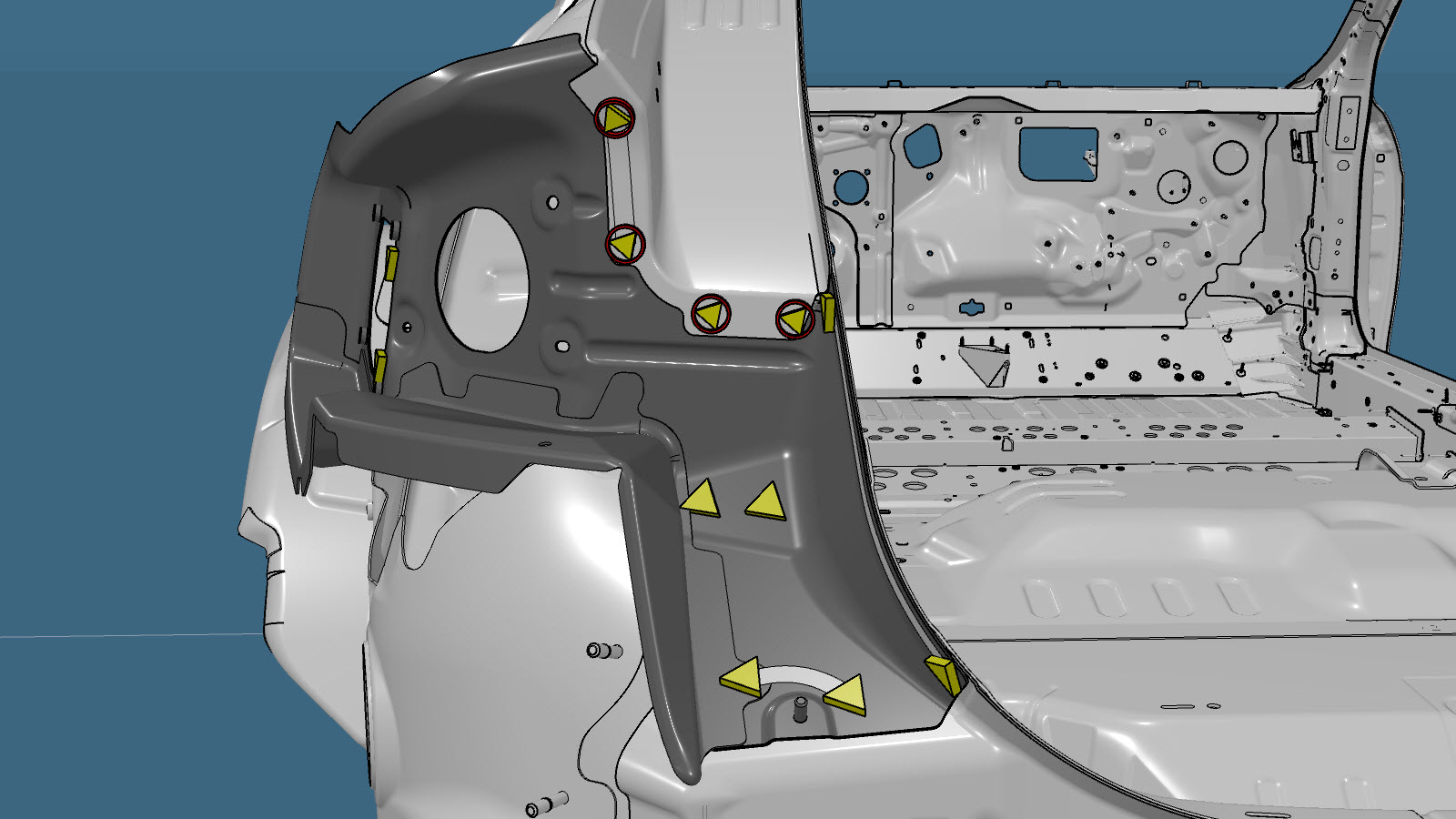

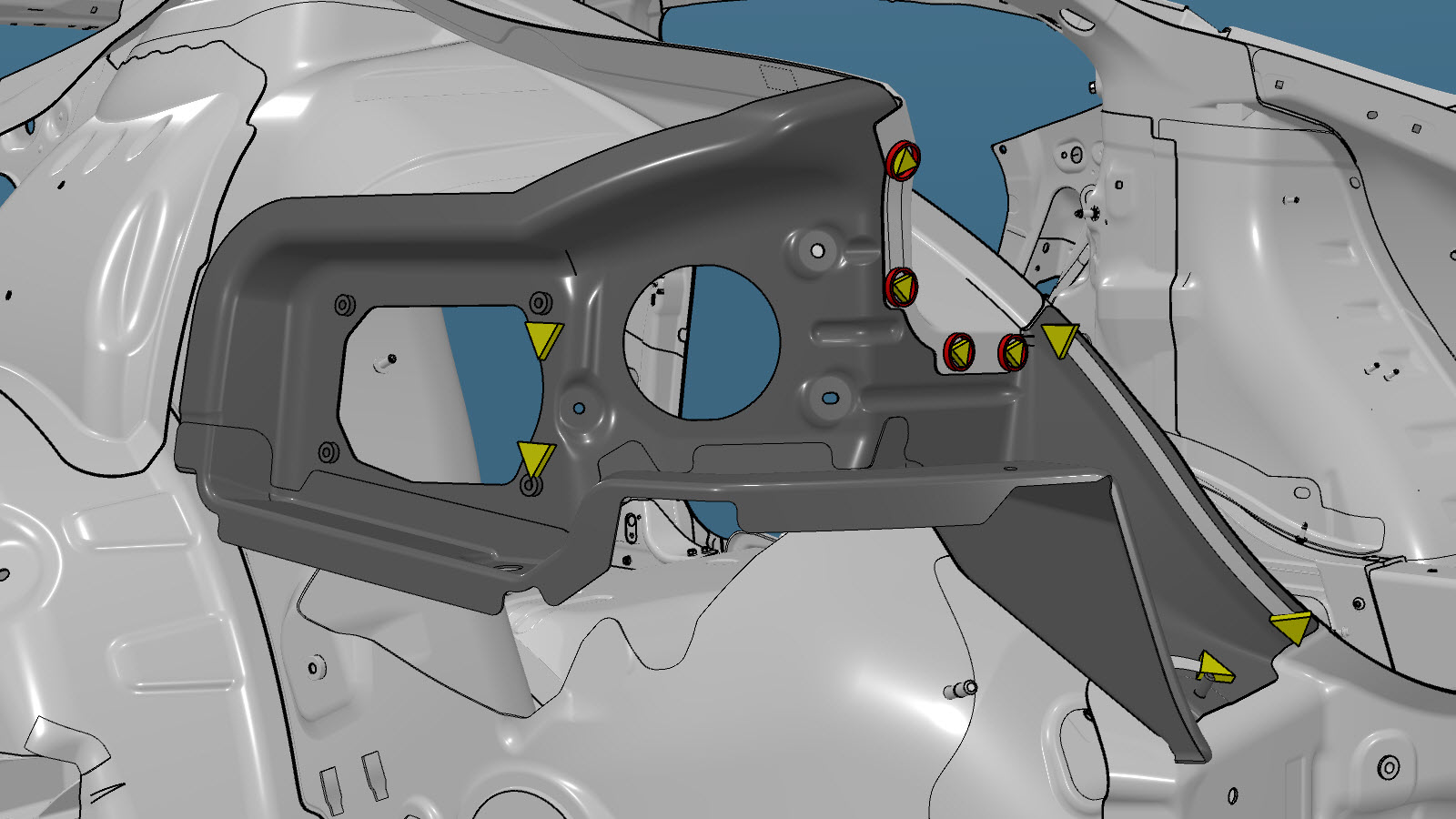

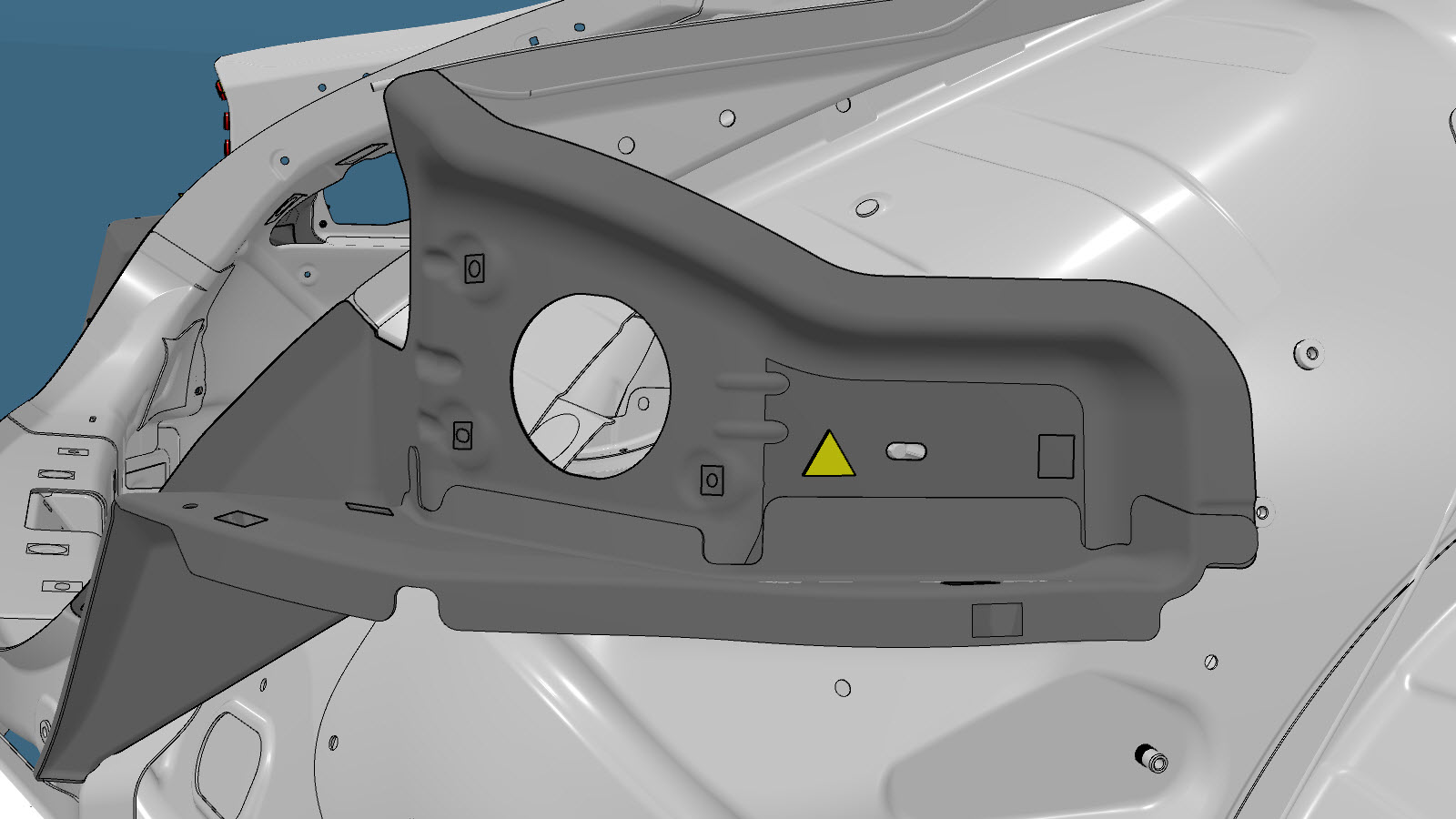

Remova o componente original.
ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

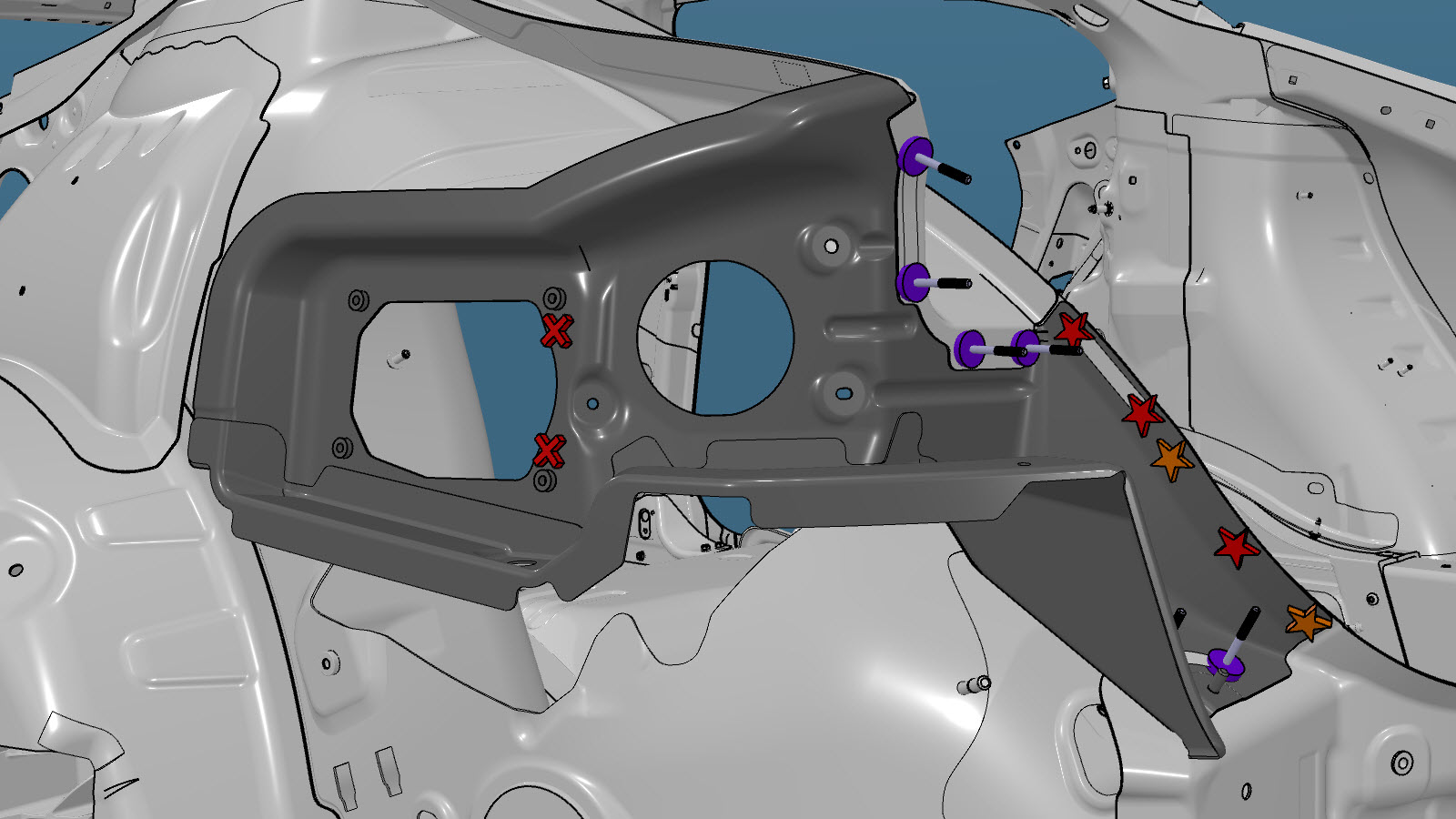

Prepare a instalação.

Nota

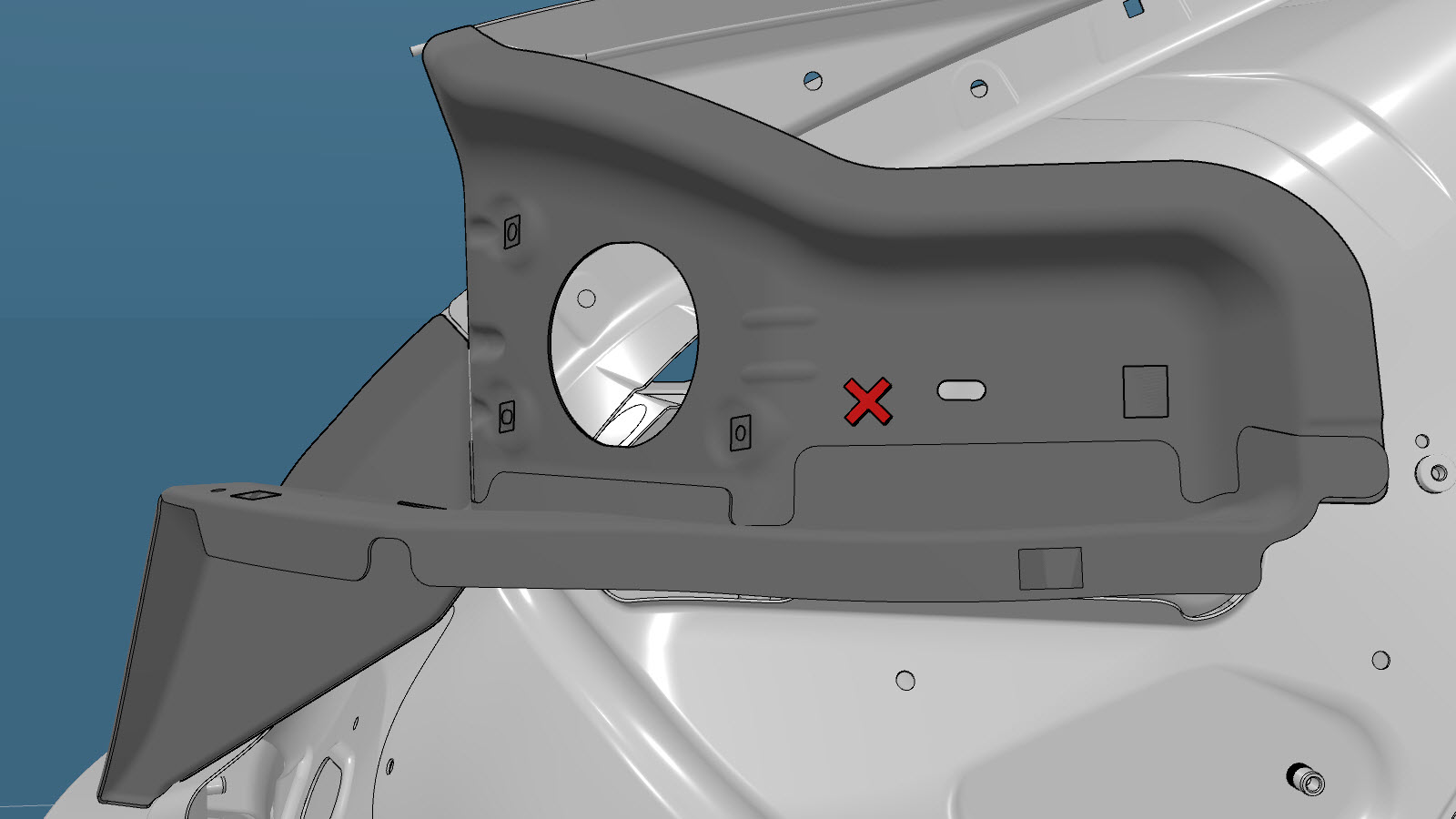

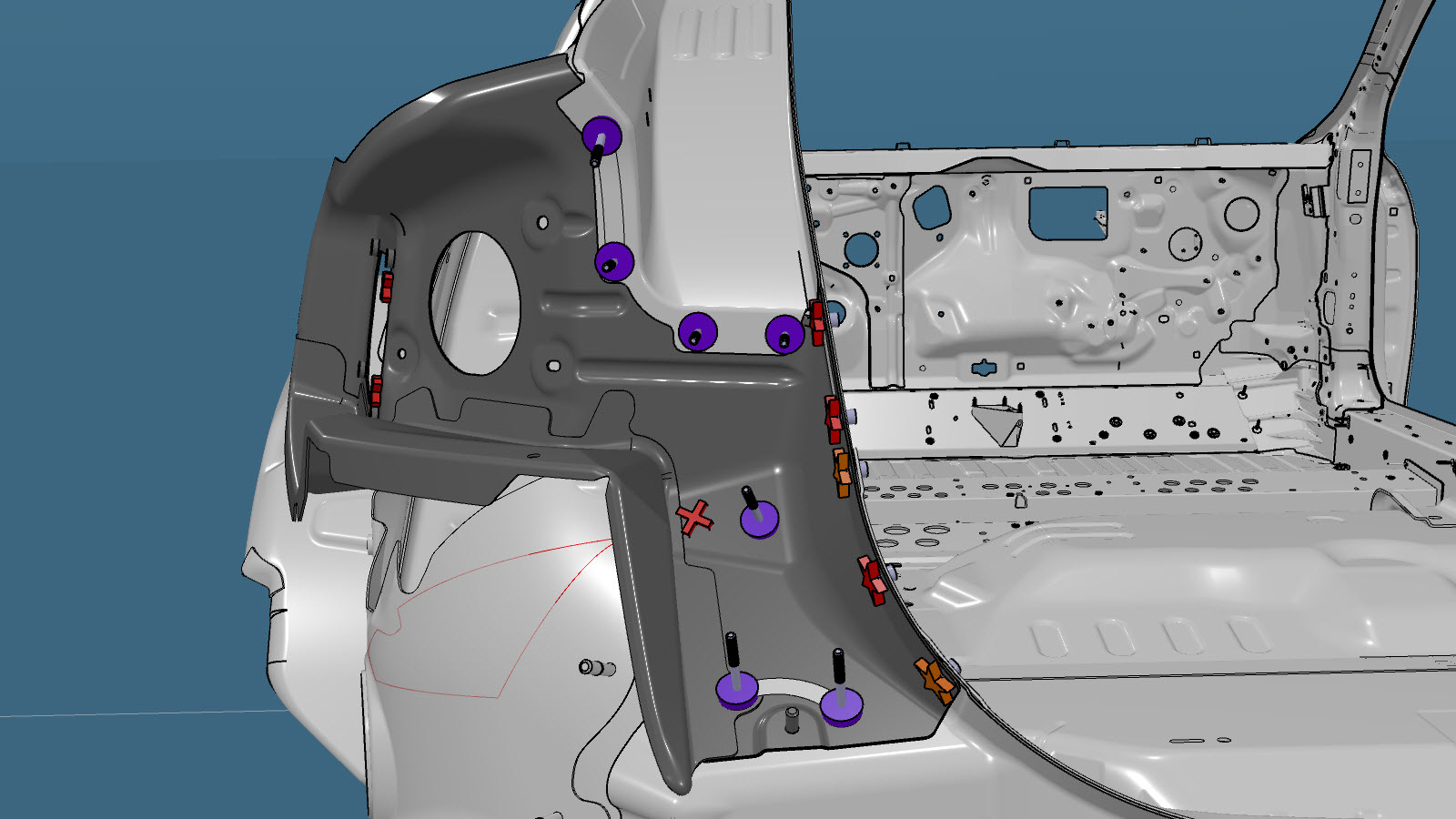

Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou rebites de cabeça redonda estruturais, 6,5 mm

ou rebites ocos, S18

ou rebites ocos, S28
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Instale a parte necessária do Camada exterior de quarto – Veículos com porta de carregamento fora da China removida para expor o componente a ser substituído.
Realize quaisquer operações pós-reparação necessárias.
