Parte exterior da cava da roda (completa)
Código de correção:
10101912502
10101912602
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- A secção Procedimento de reparação deste procedimento contém informações necessárias para a substituição de toda a parte exterior da cava da roda. Ao substituir a secção traseira da parte exterior da cava da roda (não toda a parte exterior da cava da roda), utilize o procedimento Parte exterior da cava da roda (secção) – Veículos com porta de carregamento fora da China.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | WHEEL ARCH OUTER PANEL (Parte exterior da cava da roda) | |
| 15 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 6 | SPR, 5x5 | |
| 1 | SPR5x6 H2 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Reforço do pilar C.
-

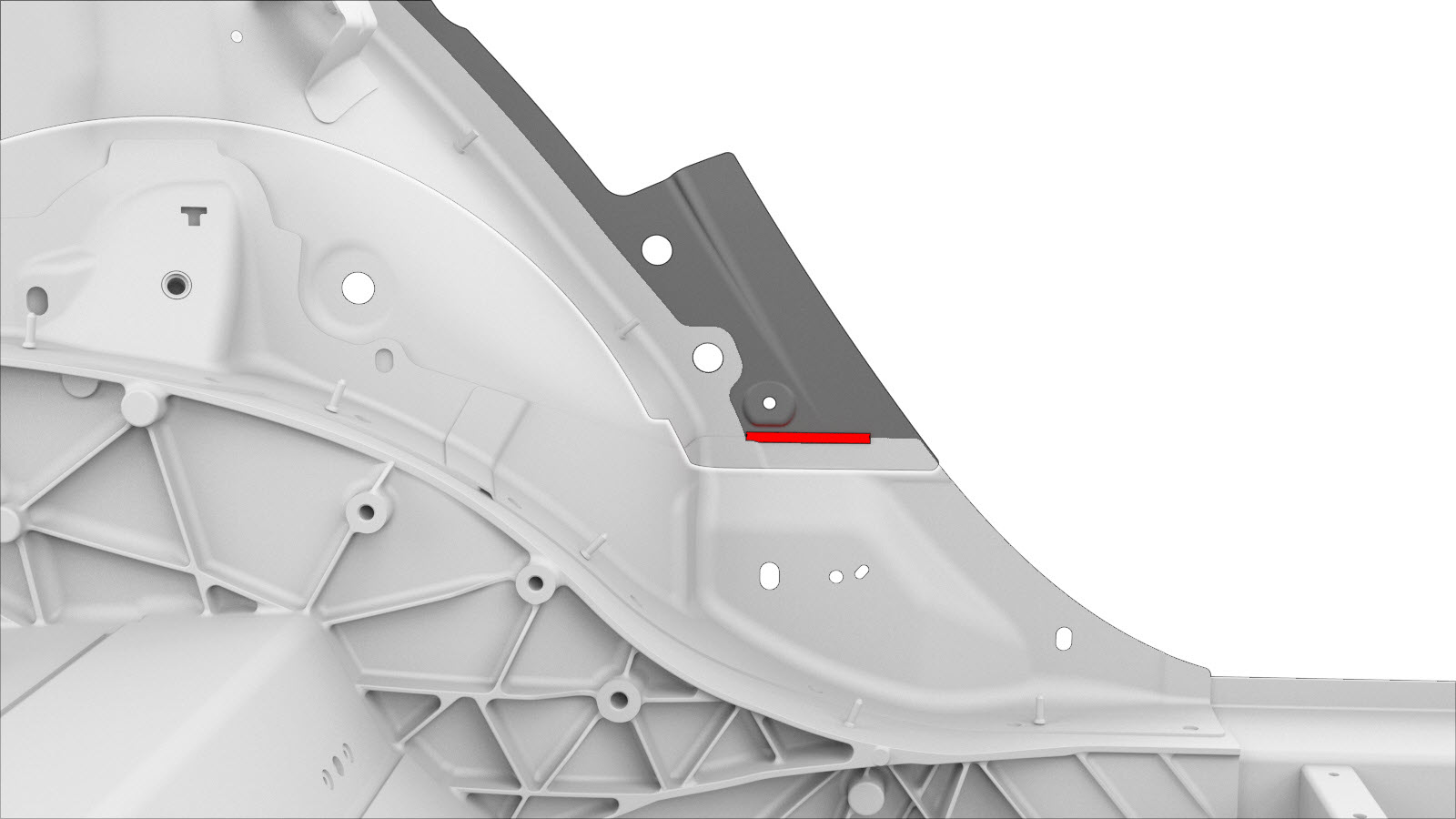

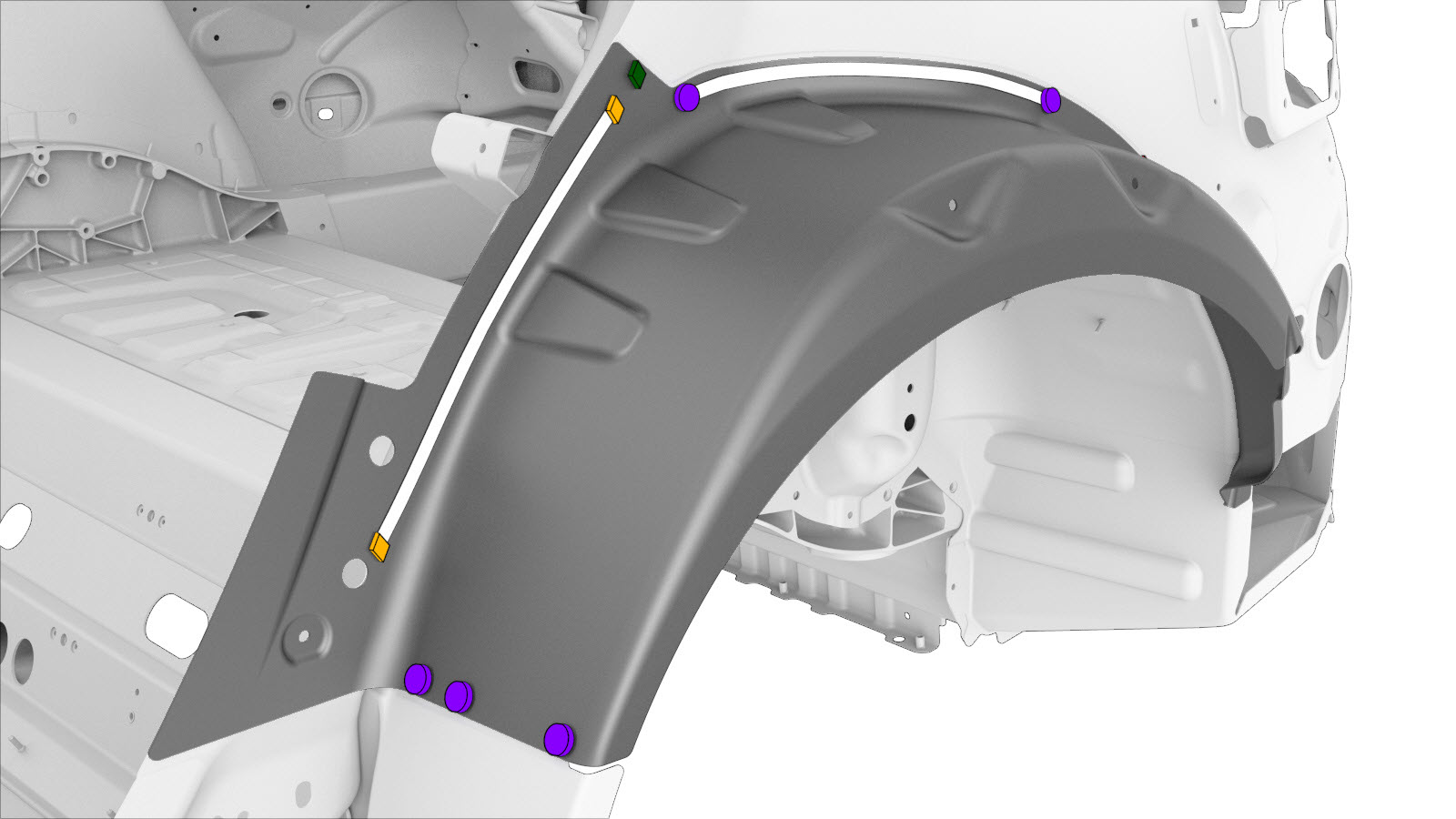

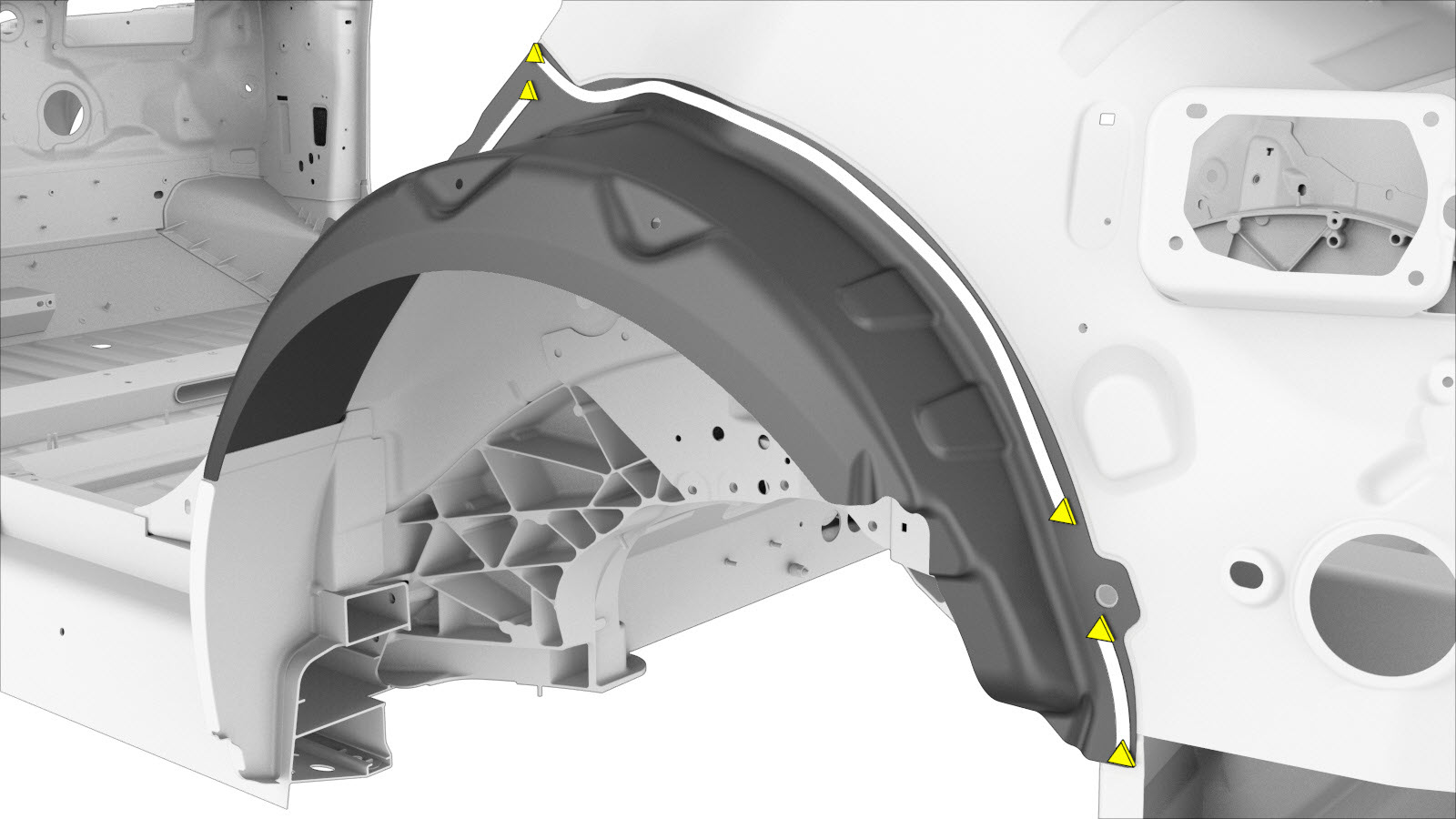

Remova o componente original.
ou soldaduras por pontos de fábrica
Soldadura GMA
-

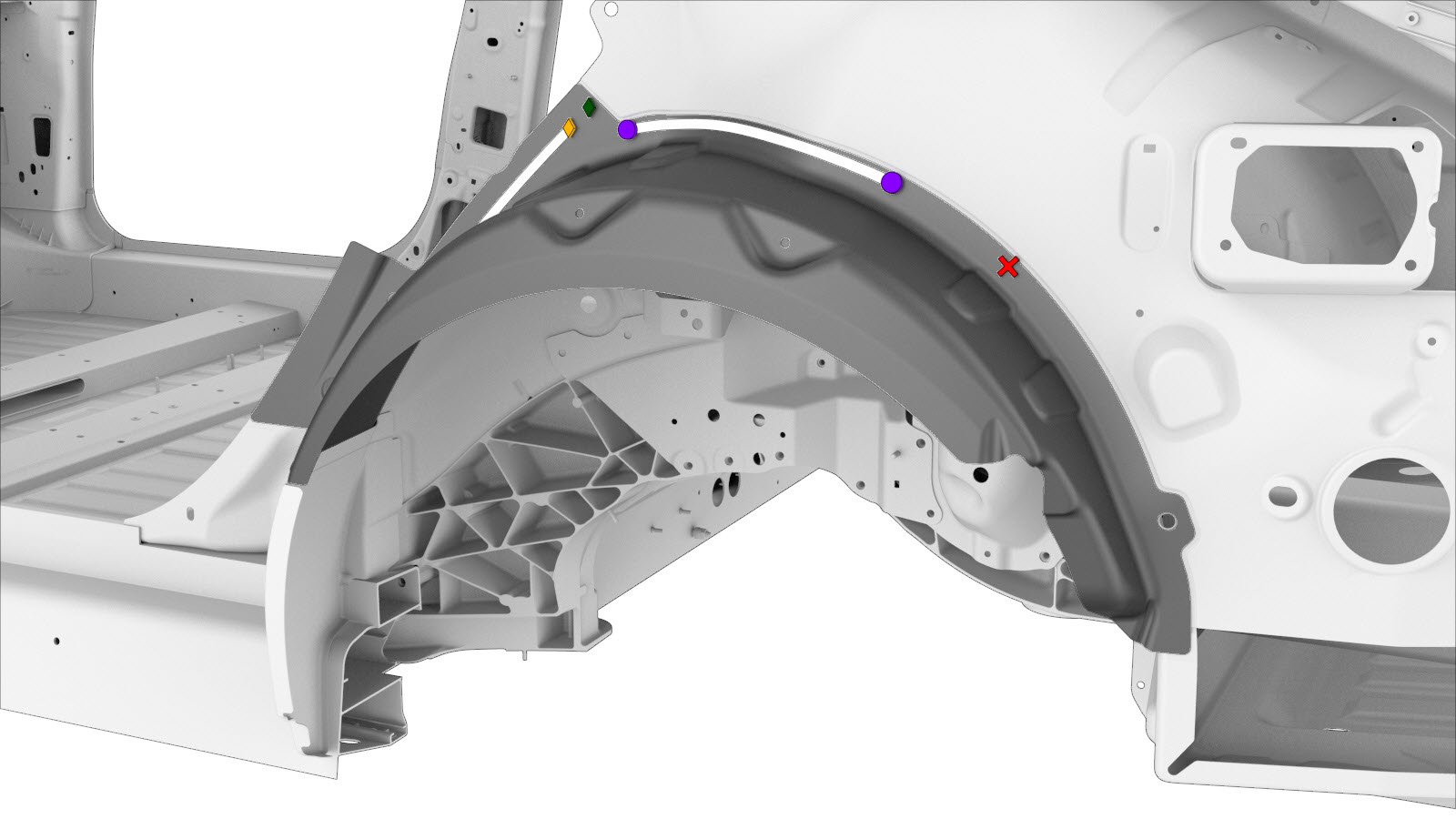

Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites de cabeça redonda estruturais, 6,5 mm
ou SPRs, 5x5NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113ou SPRs5x6 H2NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125Soldadura GMA
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Efetue a soldadura GMA.
Soldadura GMAAvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
-
Instale o item Reforço do pilar C.
- Realize quaisquer operações pós-reparação necessárias.
