Reforço da torre do amortecedor traseiro (veículos construídos depois de 5 de novembro de 2014)
Código de correção:
10101901202
10101908502
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Este procedimento de reparação destina-se a veículos construídos depois de cerca de 5 de novembro de 2014 (com um nó traseiro de 2.ª geração).
- Para veículos construídos a cerca de 5 de novembro de 2014 (com um nó traseiro de 1.ª geração), consulte Reforço da torre do amortecedor traseiro (veículos construídos até 5 de novembro de 2014).
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

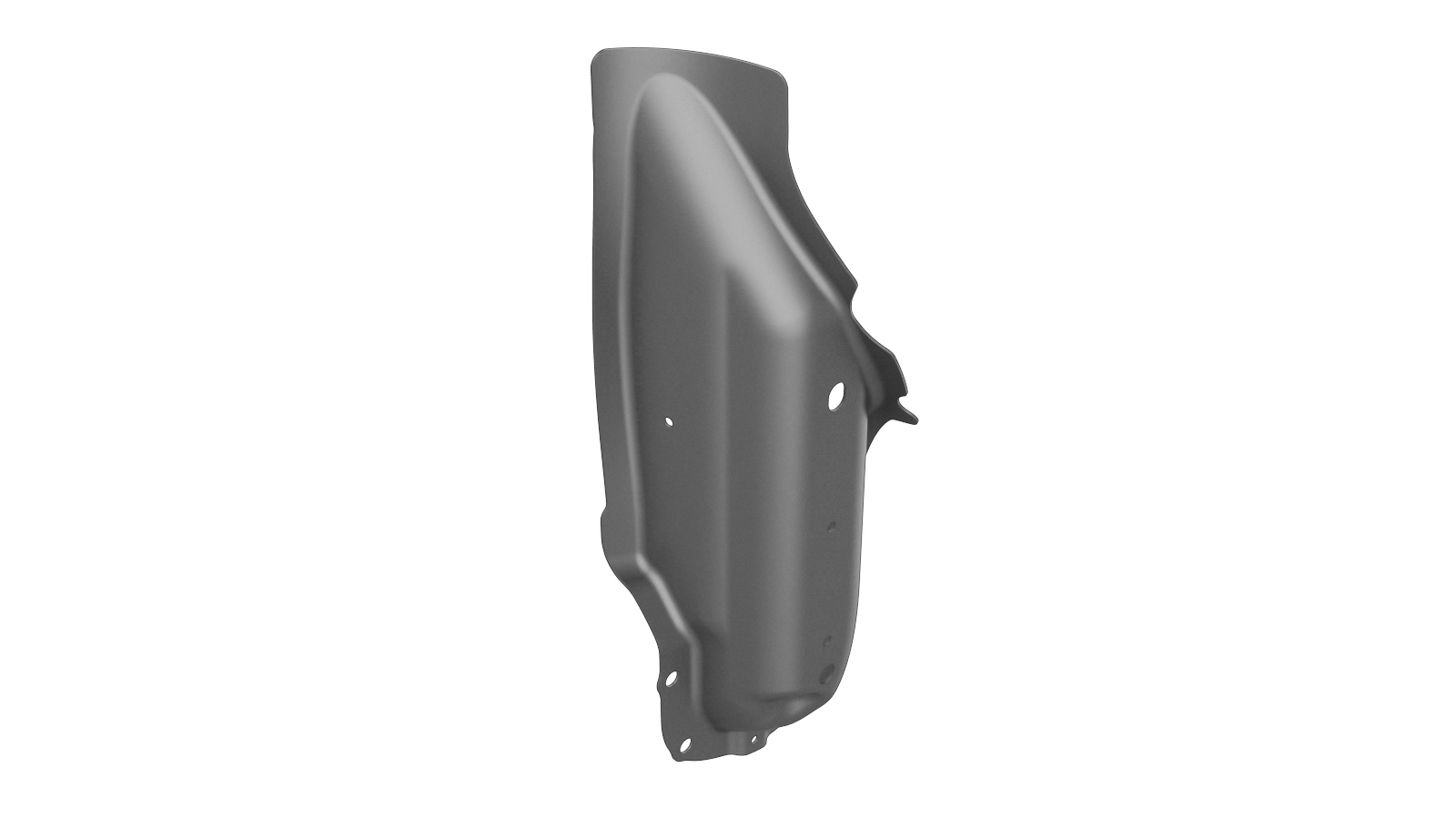

| 1 | REFORÇO, TORRE DO AMORTECEDOR, TRASEIRO (reforço da torre do amortecedor traseiro – veículos com nó traseiro de 2.ª geração) | |
| 14 | Rebite estrutural, 6,5 mm, médio | |
| 5 | Parafuso, cabeça sextavada M8-1.25x20 | Número de peça Tesla 1007580-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

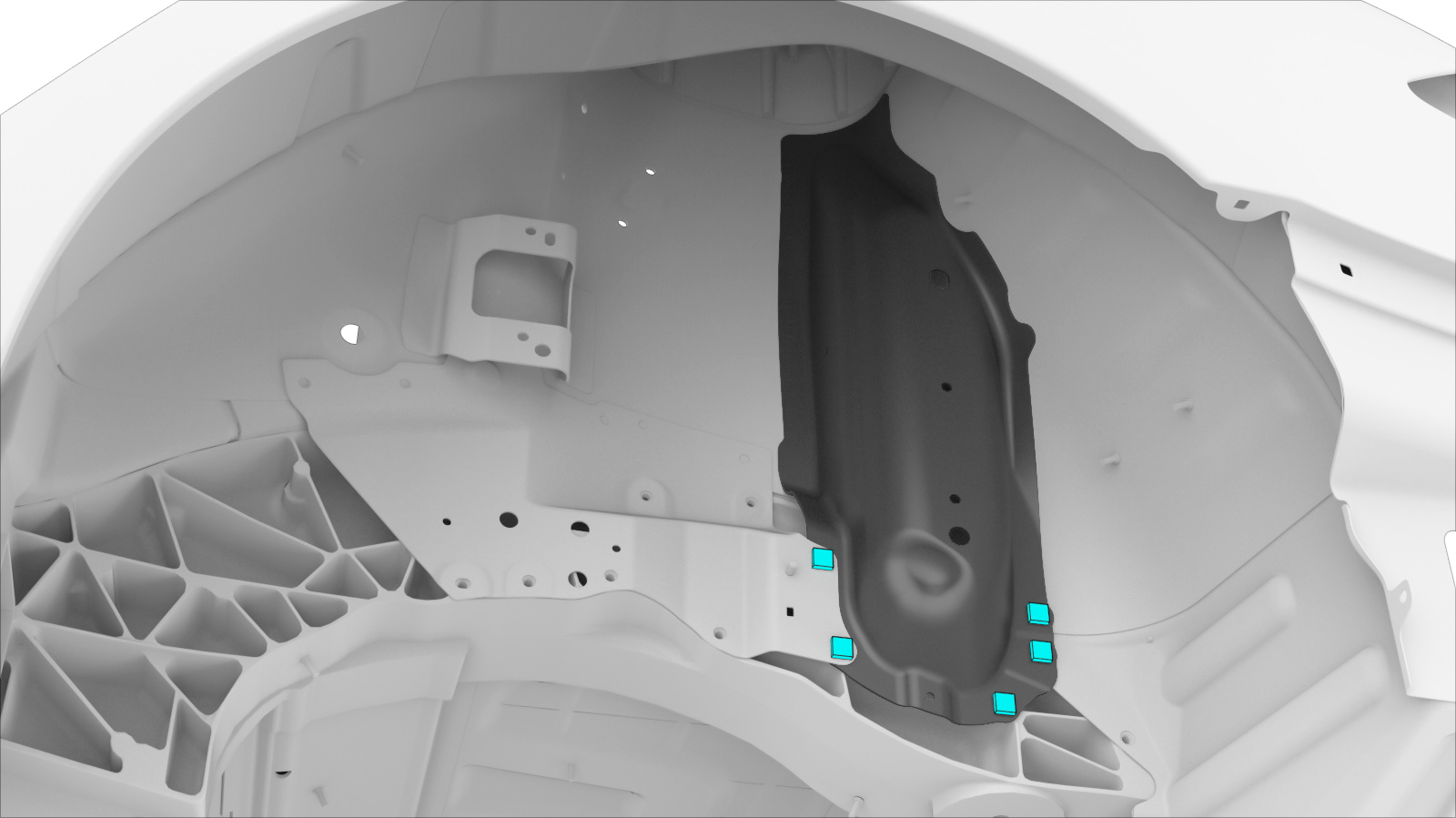

Remova o componente original.

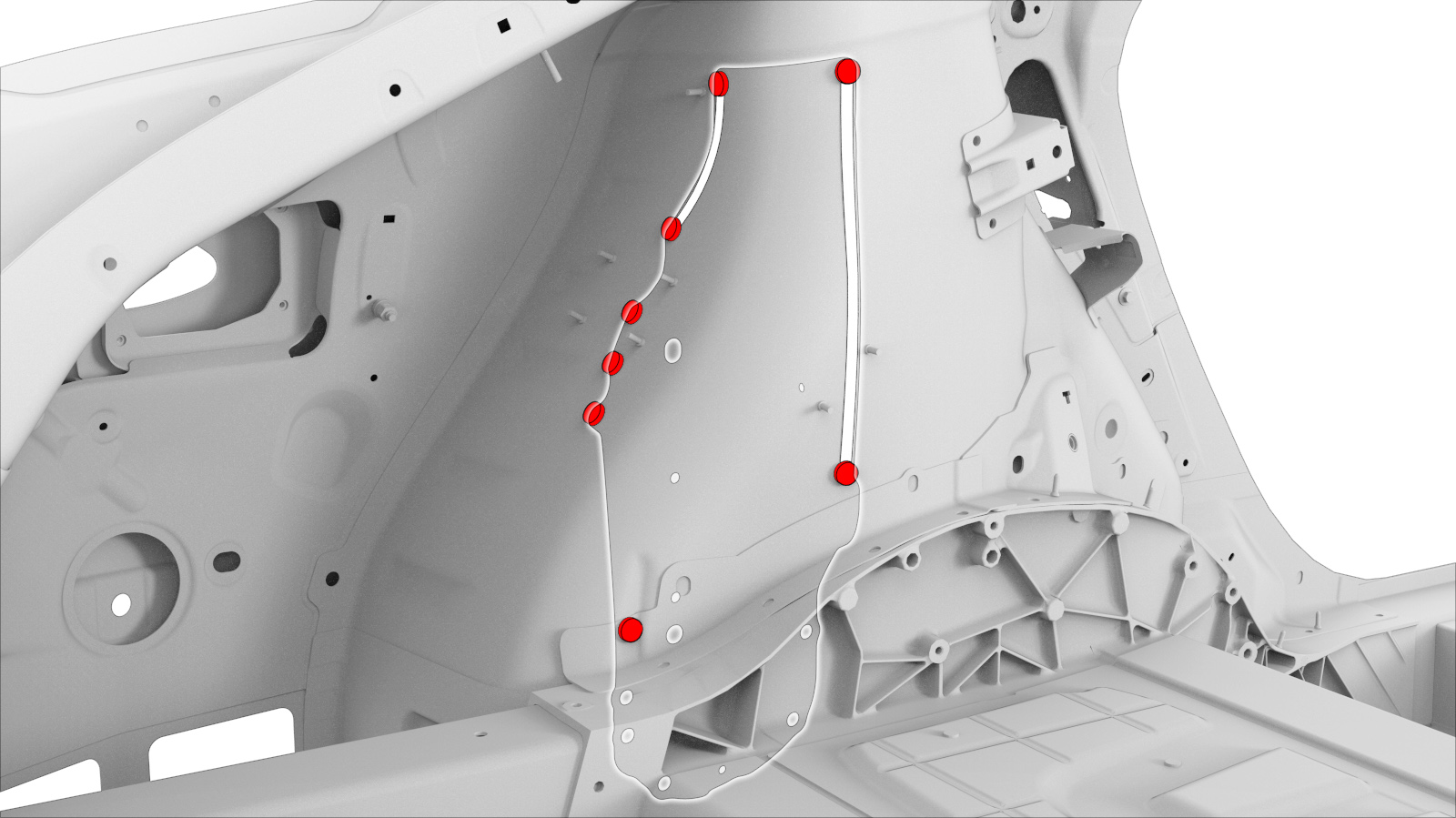

ou soldaduras por pontos de fábrica
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

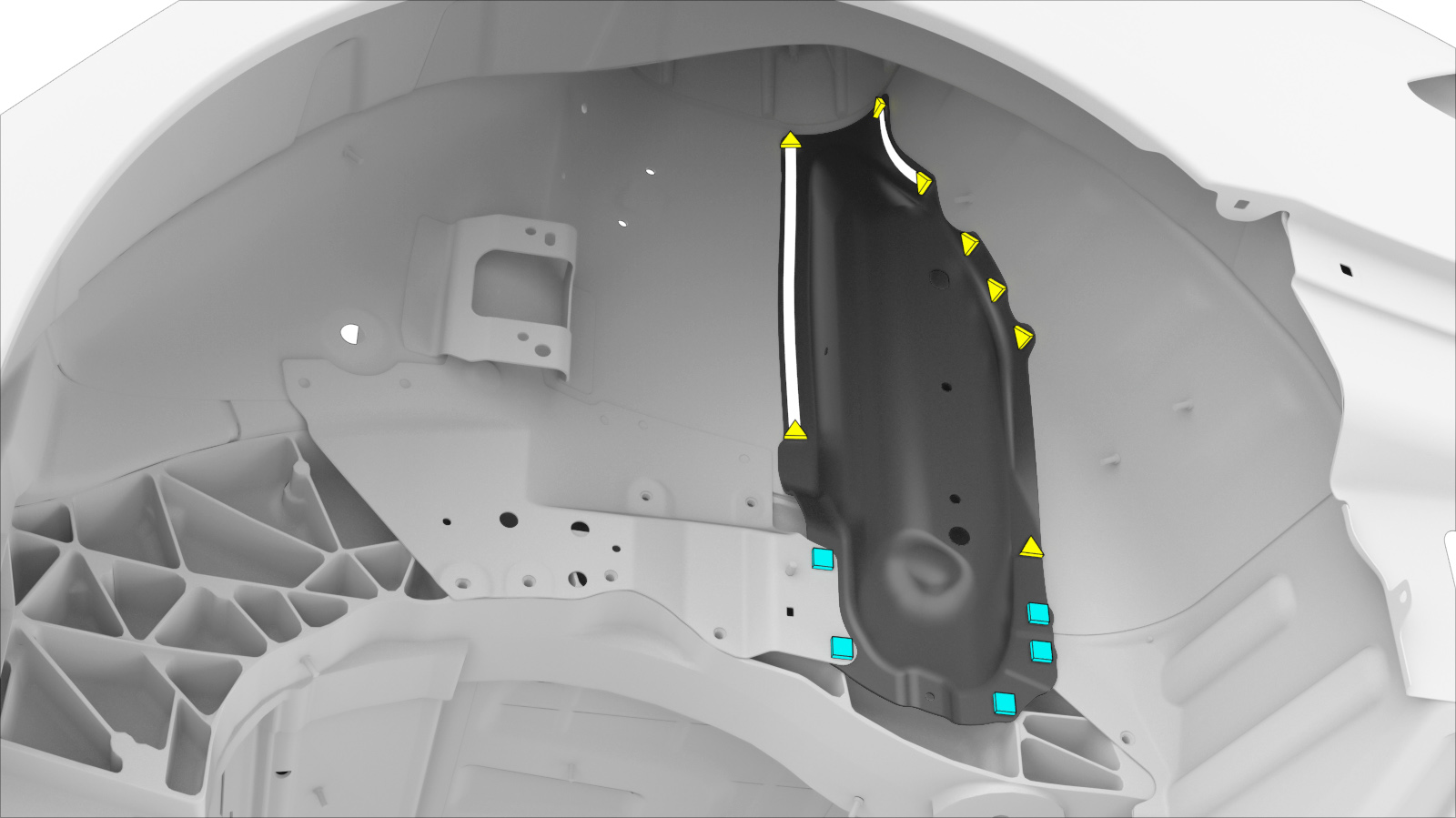

Instale o novo componente ou componentes.
Aperte os parafusos a 30 Nm.
- Realize quaisquer operações pós-reparação necessárias.
