Calha dianteira da carroçaria (veículos com tração traseira construídos até 10 de abril de 2016)

Lista de peças

Quantidade Descrição Imagem/Notas

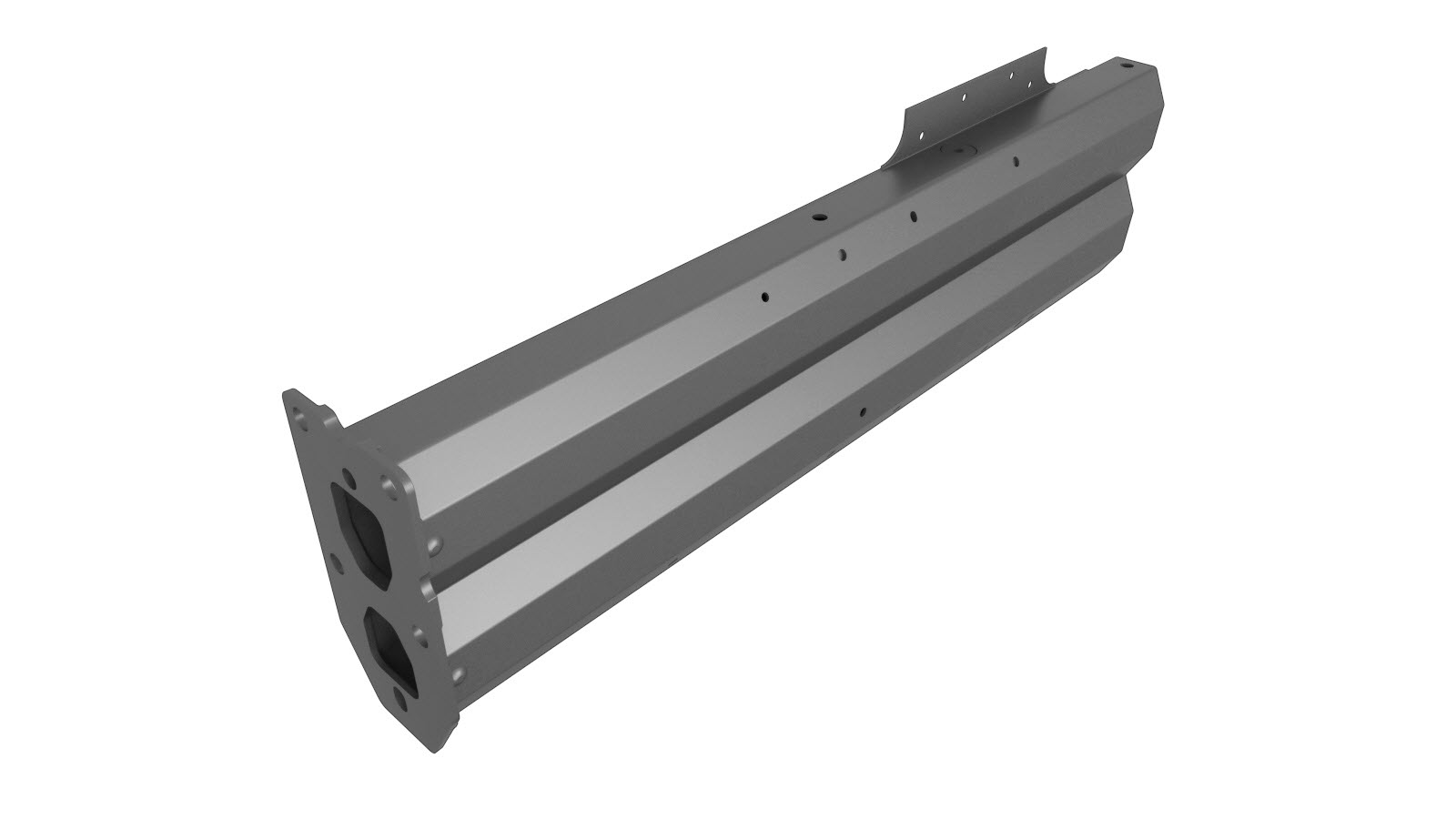

1 ASY - FR RAIL SVC (calha dianteira da carroçaria)
3 Rebite de flange estrutural
8 Rebite estrutural, 6,5 mm, médio
4 Rebite estrutural, 6,5 mm, curto
3 Parafuso, cabeça sextavada PARAFUSO HF M10X1.50X30 [10.9]-U-MP-G720 Número de peça Tesla 2007069.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

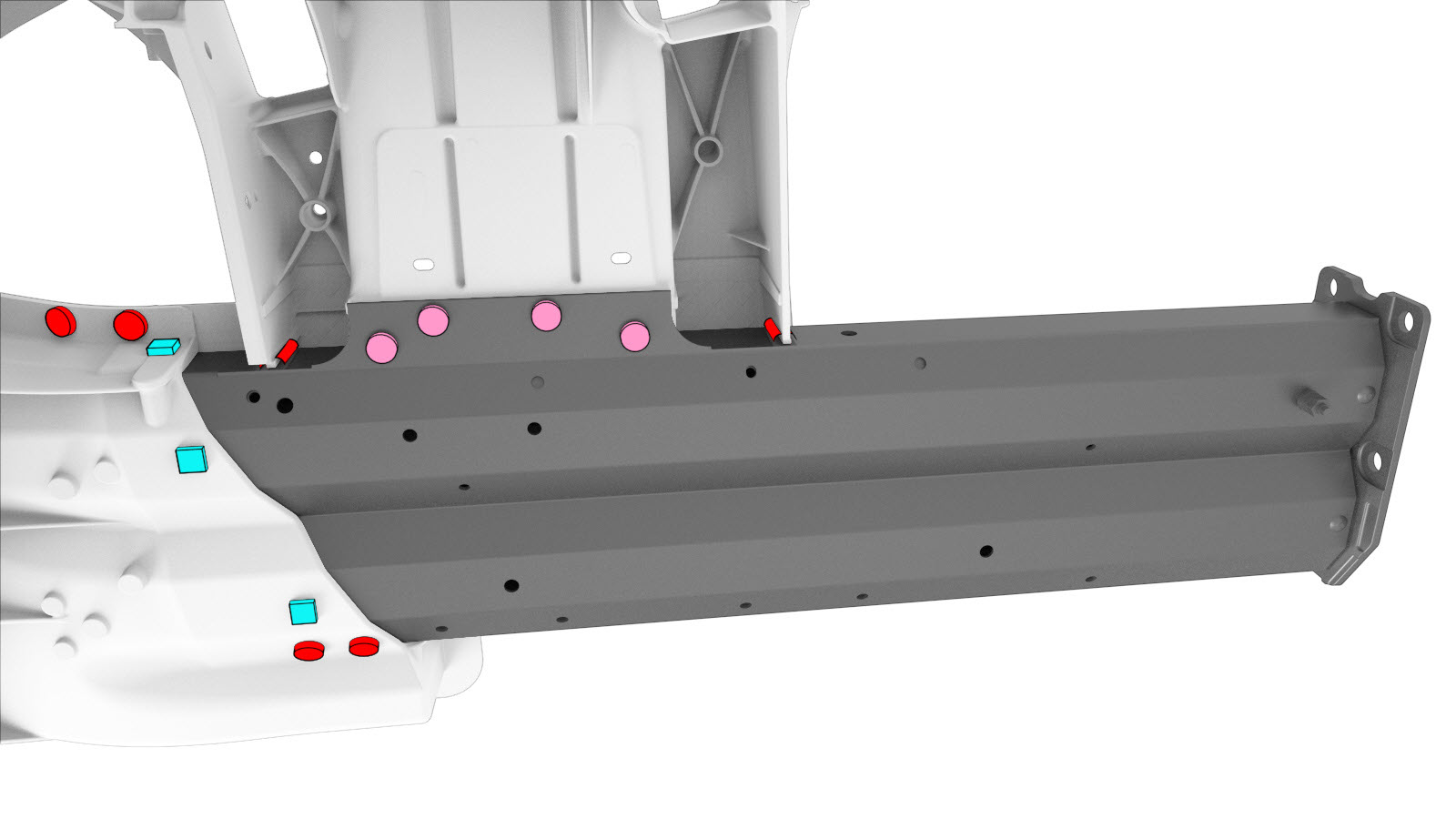

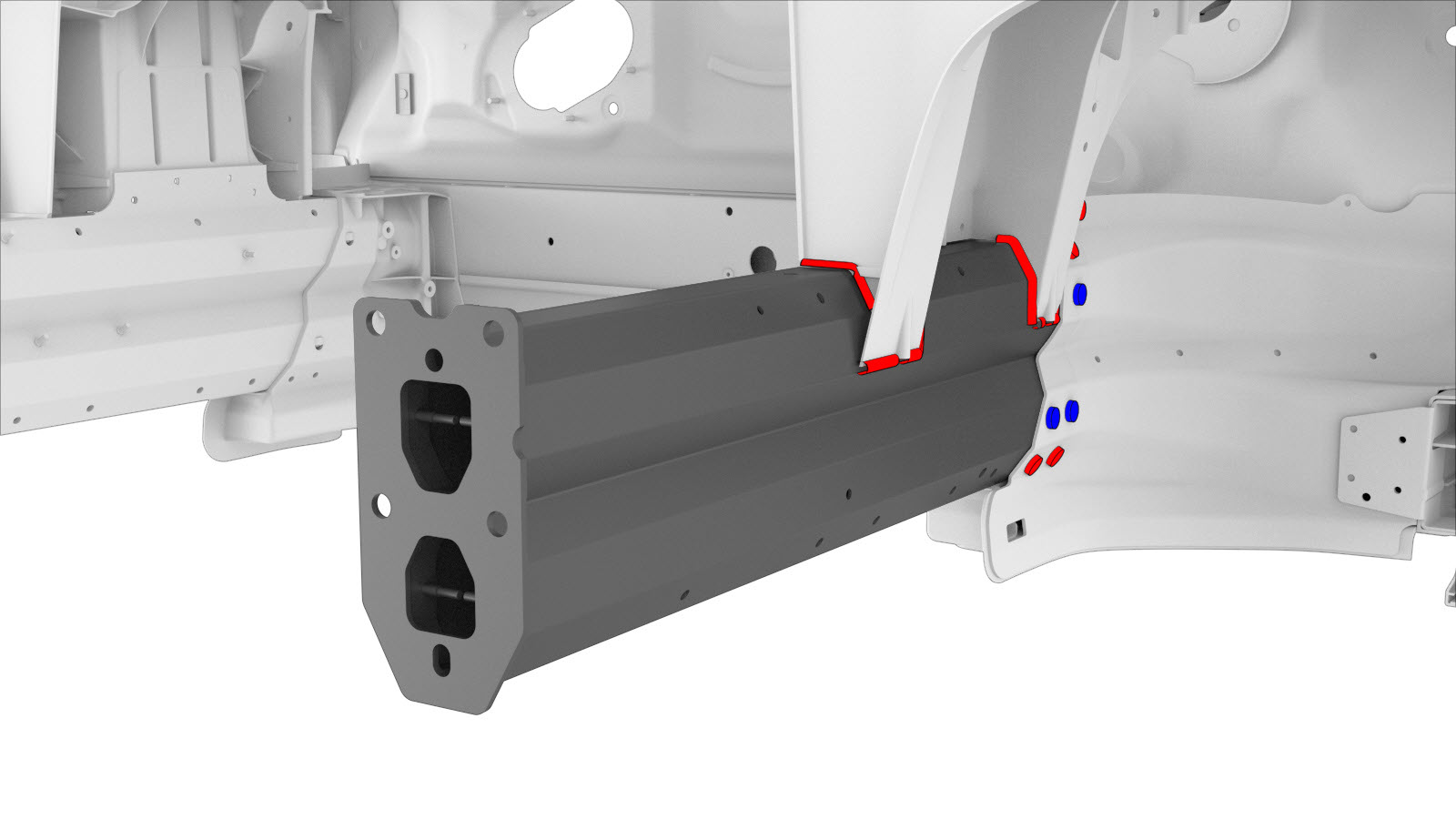

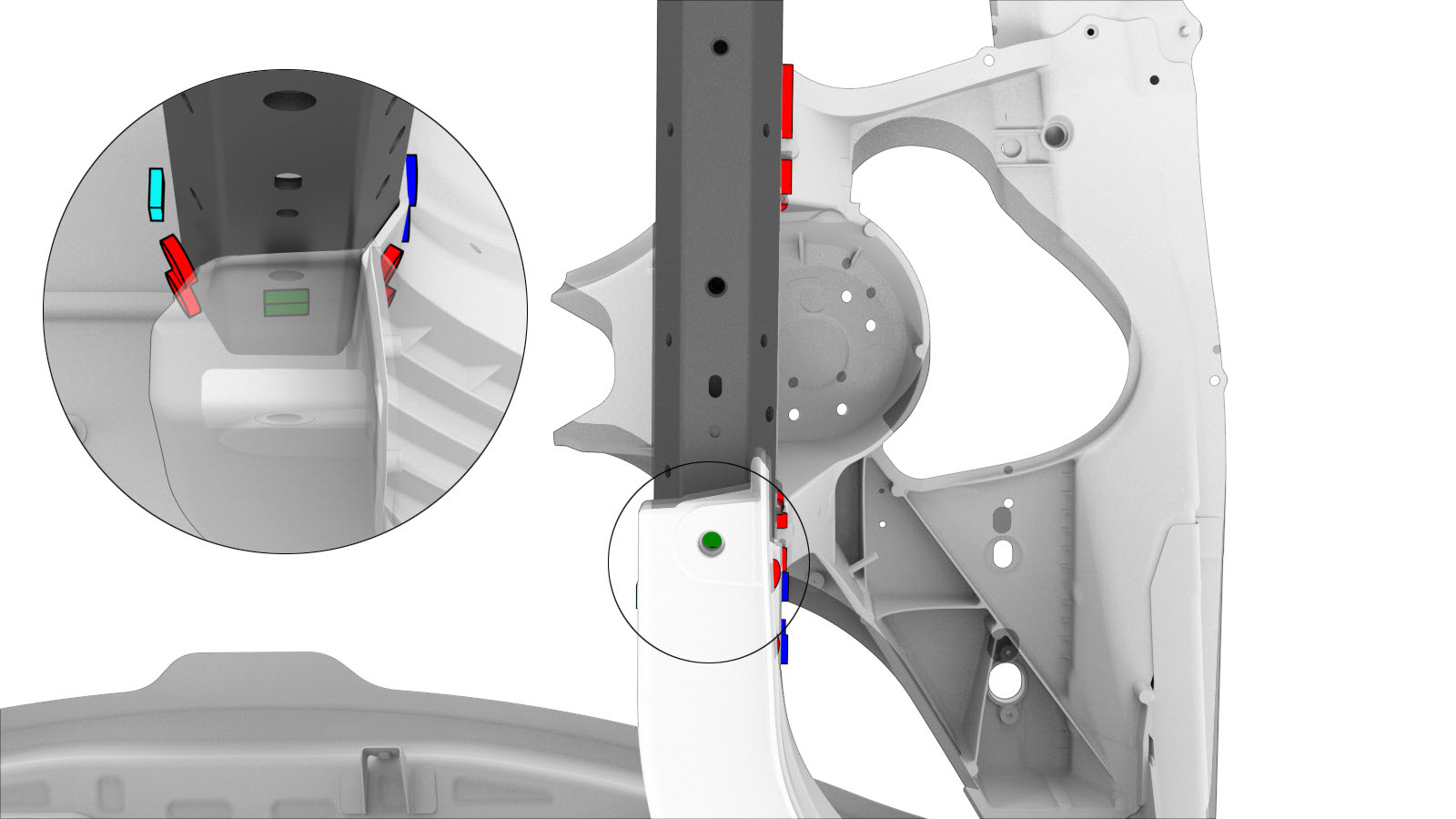

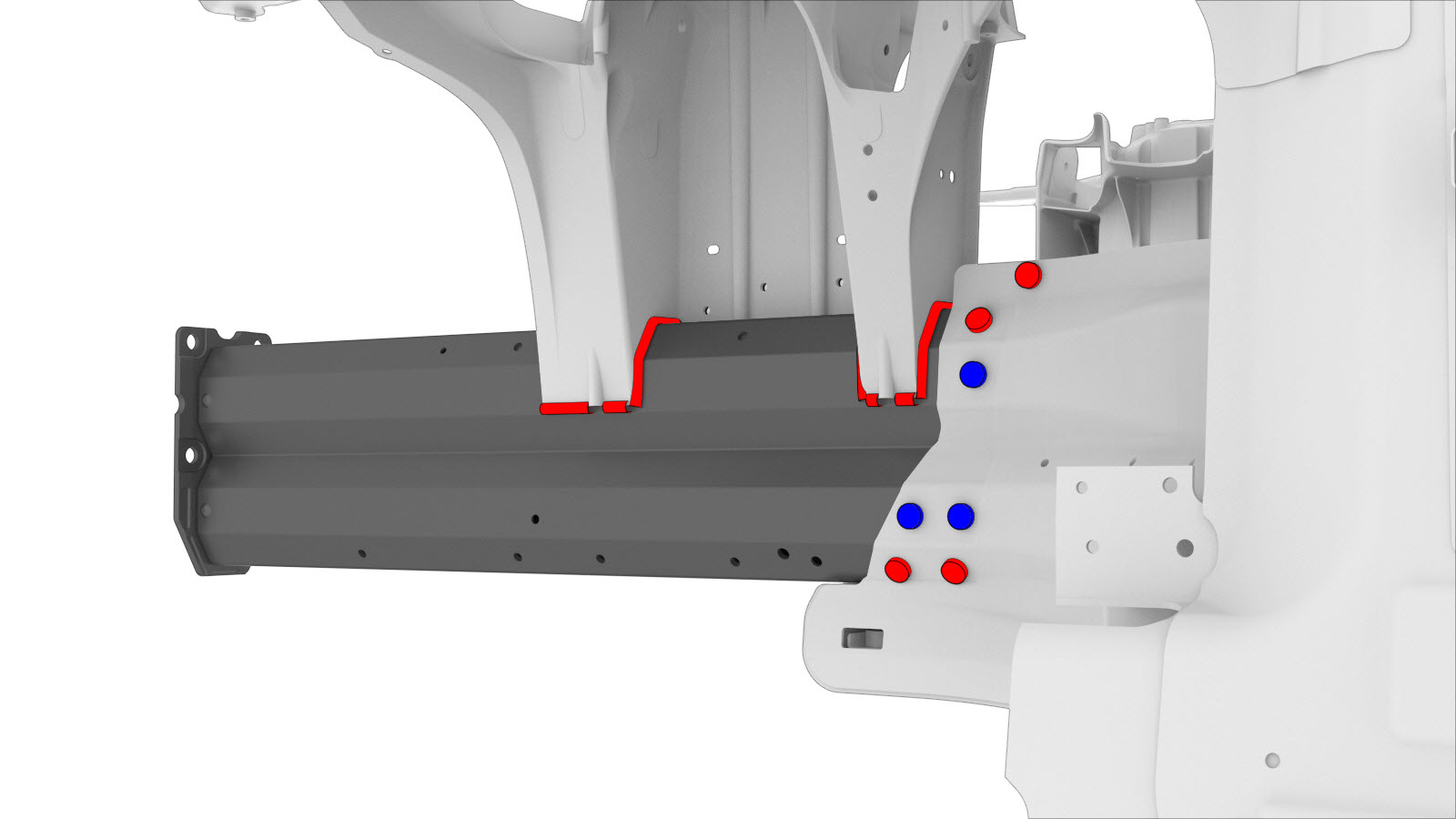

  1. Remova o componente original.
    ou rebites estruturais de fábrica
    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou parafusos, cabeça sextavada

    Retentores de parafuso e roscas de fábrica

    Parafuso, cabeça Allen
    Informational PurposesAn informational icon, calling your attention
    Nota
    Este parafuso é removido do conjunto mas não sai da carroçaria do veículo. O parafuso é reutilizado durante a instalação do componente.

    Soldadura GMA

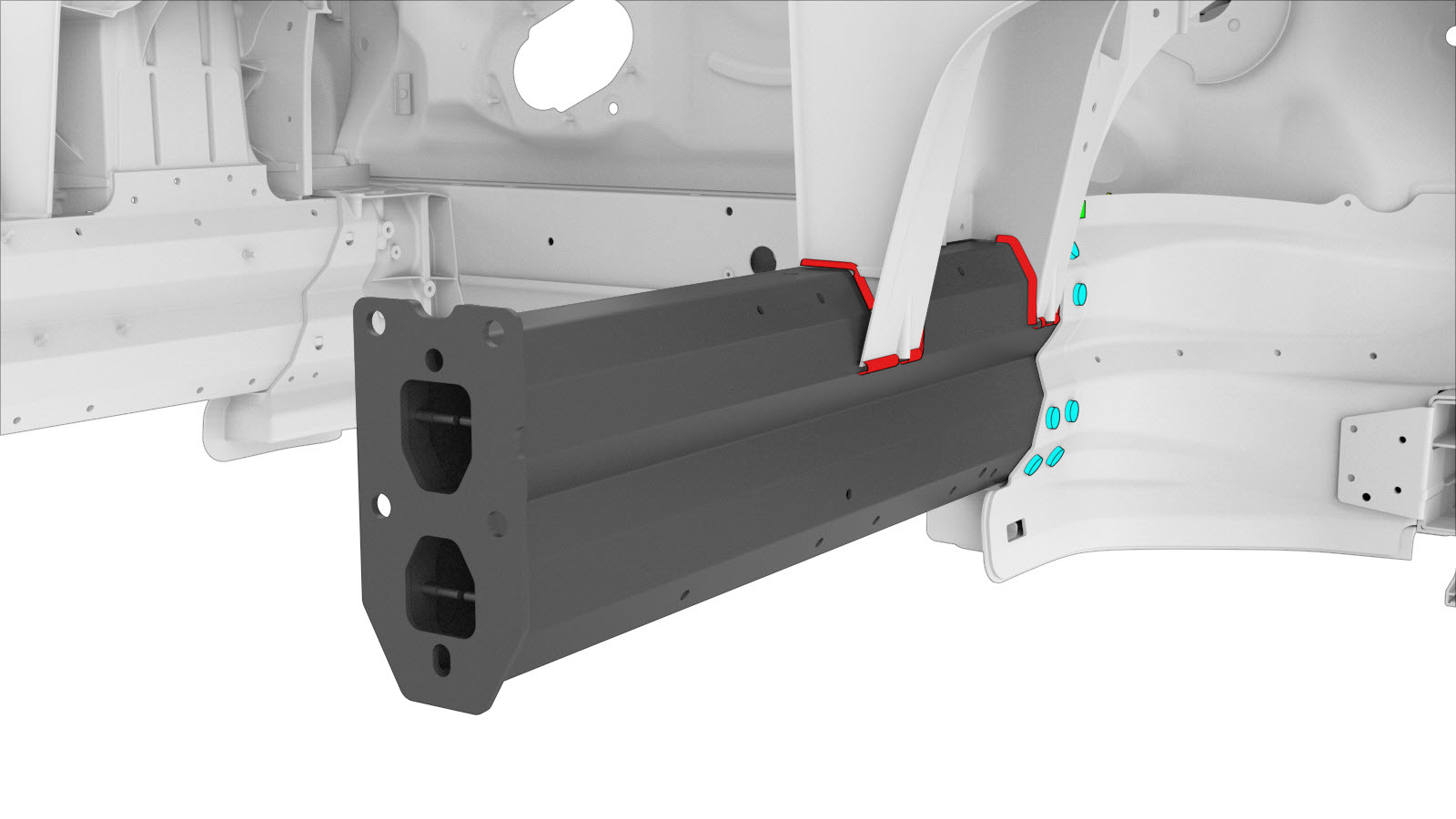

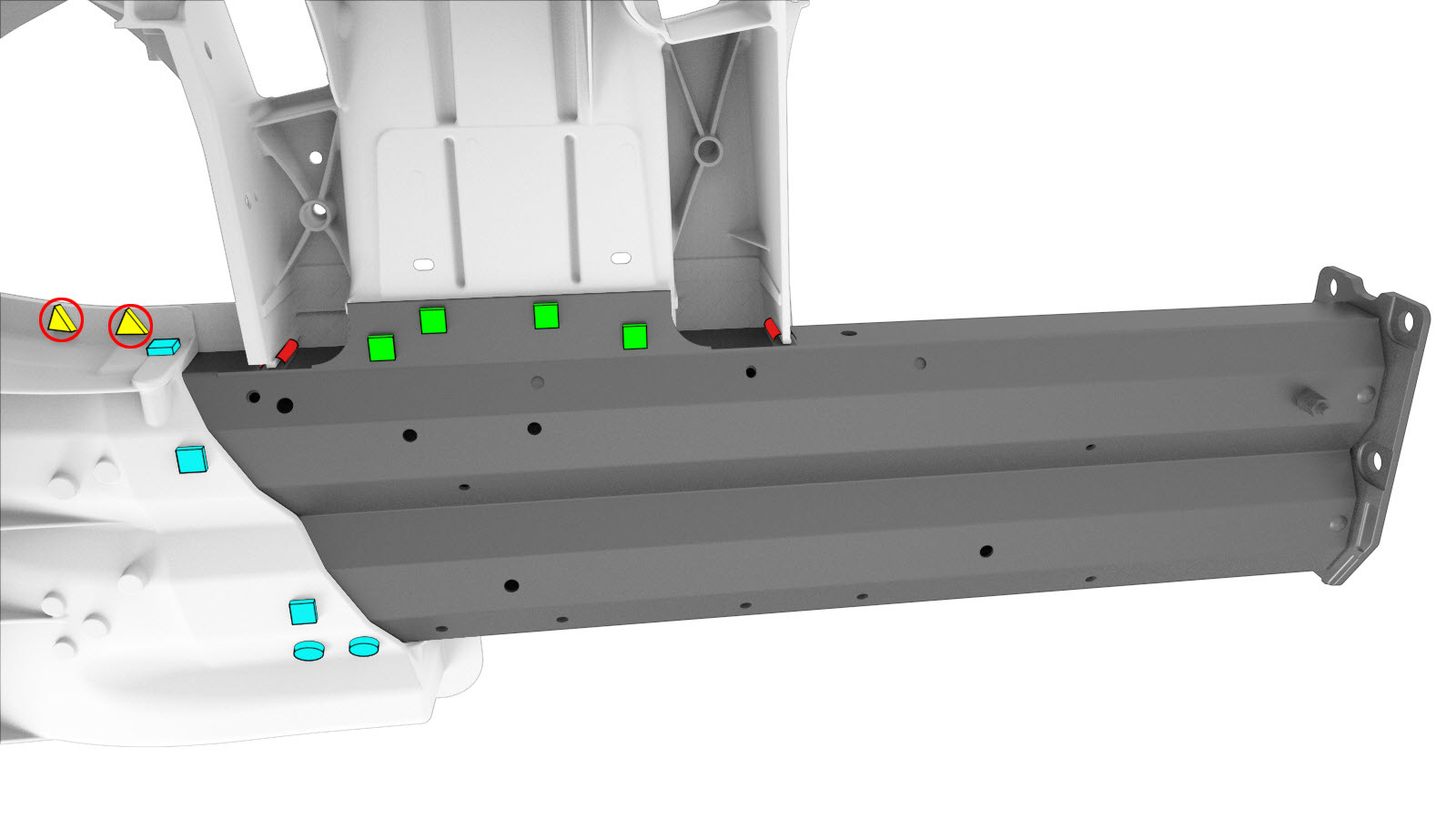

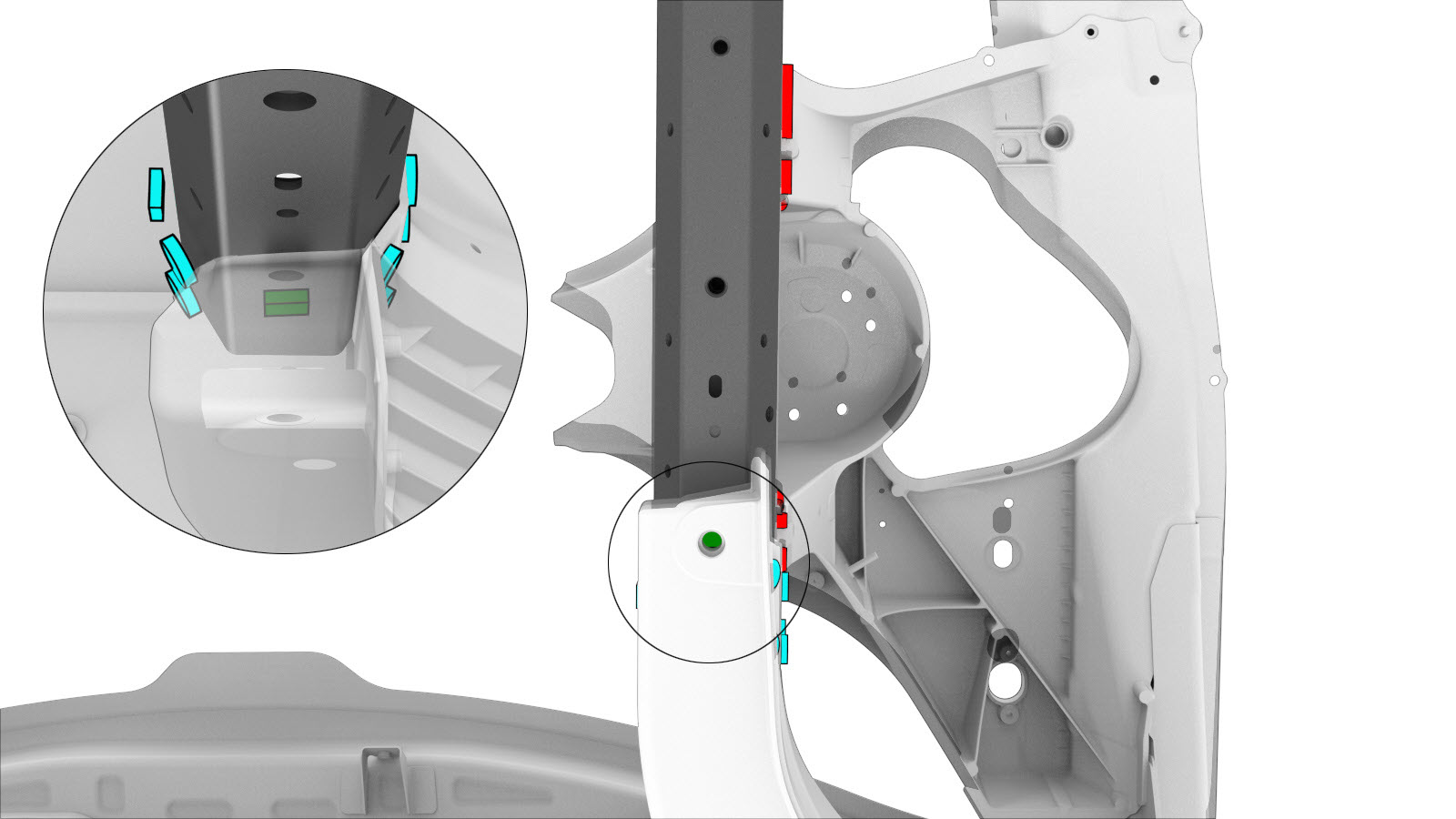

  2. Prepare a instalação.
    ou rebites de flange estruturais, 6,5 mm

    ou rebites estruturais, 6,5 mm, médios

    ou rebites estruturais, 6,5 mm, curtos

    ou parafusos, cabeça sextavada

    Parafuso, cabeça Allen

    Soldadura GMA

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
    Aperte todos os parafusos a 50 Nm.

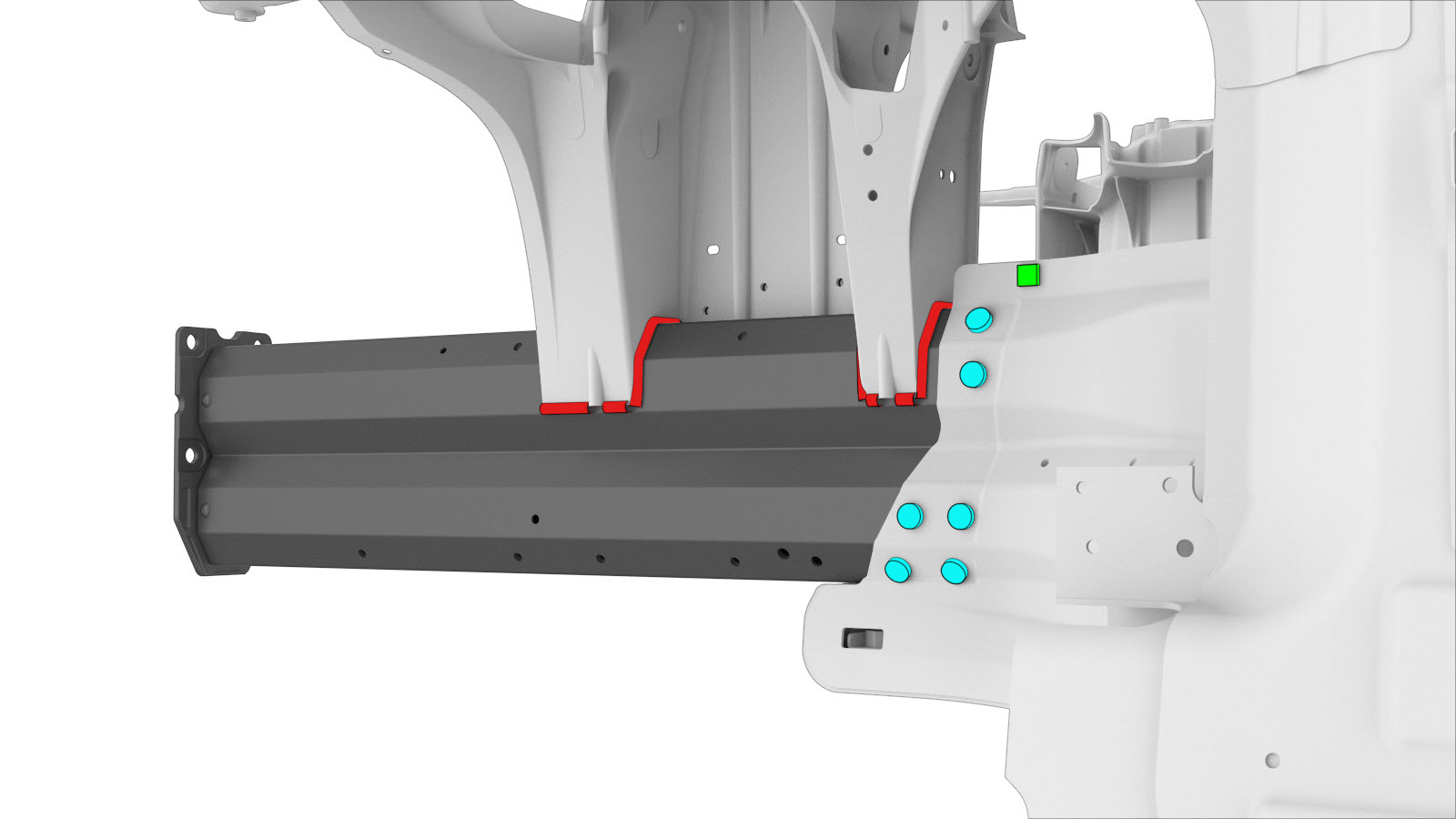

  5. Efetue a soldadura GMA.

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  6. Realize quaisquer operações pós-reparação necessárias.
