Conjunto completo do pilar A e pilar B (veículos construídos até 11 de outubro de 2016)

Lista de peças

Quantidade Descrição Imagem/Notas

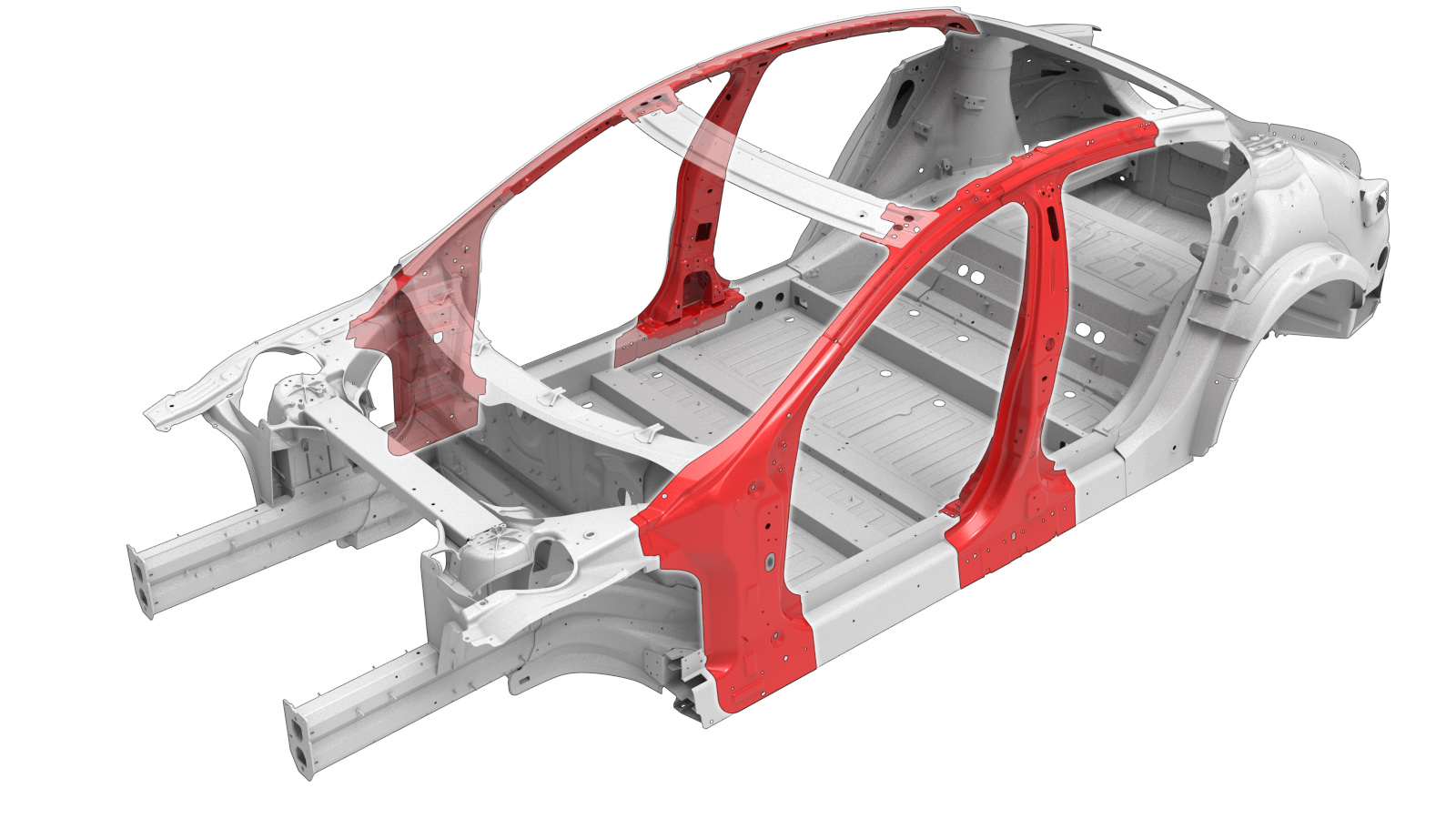

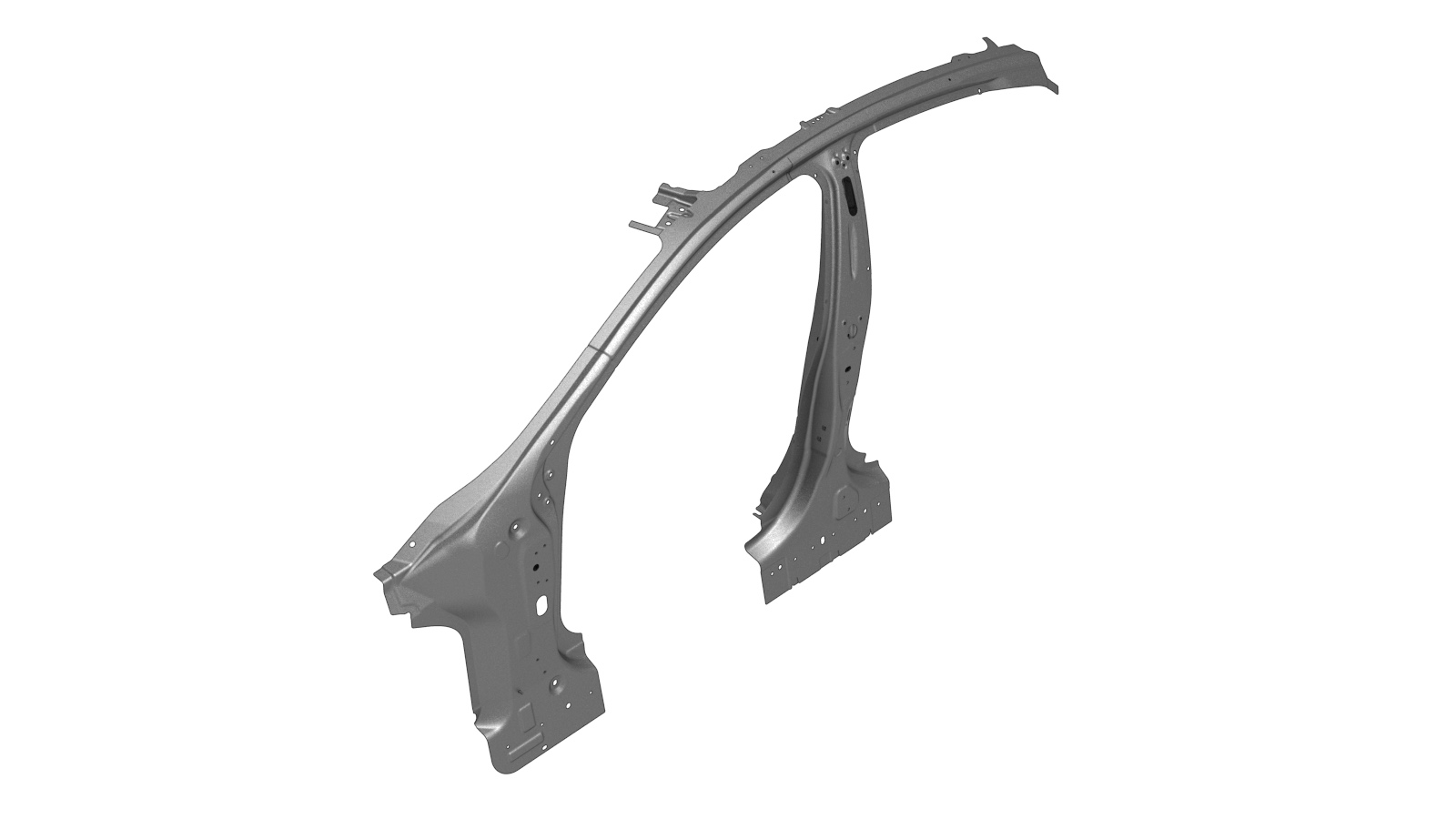

1 ASSY - A / B PILLAR COMP (conjunto completo do pilar A e pilar B)
10 Rebite estrutural, 6,5 mm, médio
8 Rebite oco S58
2 Rebite oco S68
5 SPR5x6 H4
2 SPR, 5x8
2 SPR, 5x9
4 Porca NUT HF M8 PC10 Número de peça Tesla 1046842-00-A.
2 Porca NUT, HEX, M8, 1.25, STL, ZN,PATCH, W/ WSHR Número de peça Tesla 1004400-00-A.
2 Parafuso, cabeça sextavada M8-1.25x20 Número de peça Tesla 1012961-00-A.
Se o veículo tiver sido equipado com uma parte superior arqueada: 4 Parafuso, cabeça sextavada Número de peça Tesla 1004537-00-A.
Se o veículo tiver sido equipado com uma parte superior arqueada: 4 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Informational PurposesAn informational icon, calling your attention
Nota

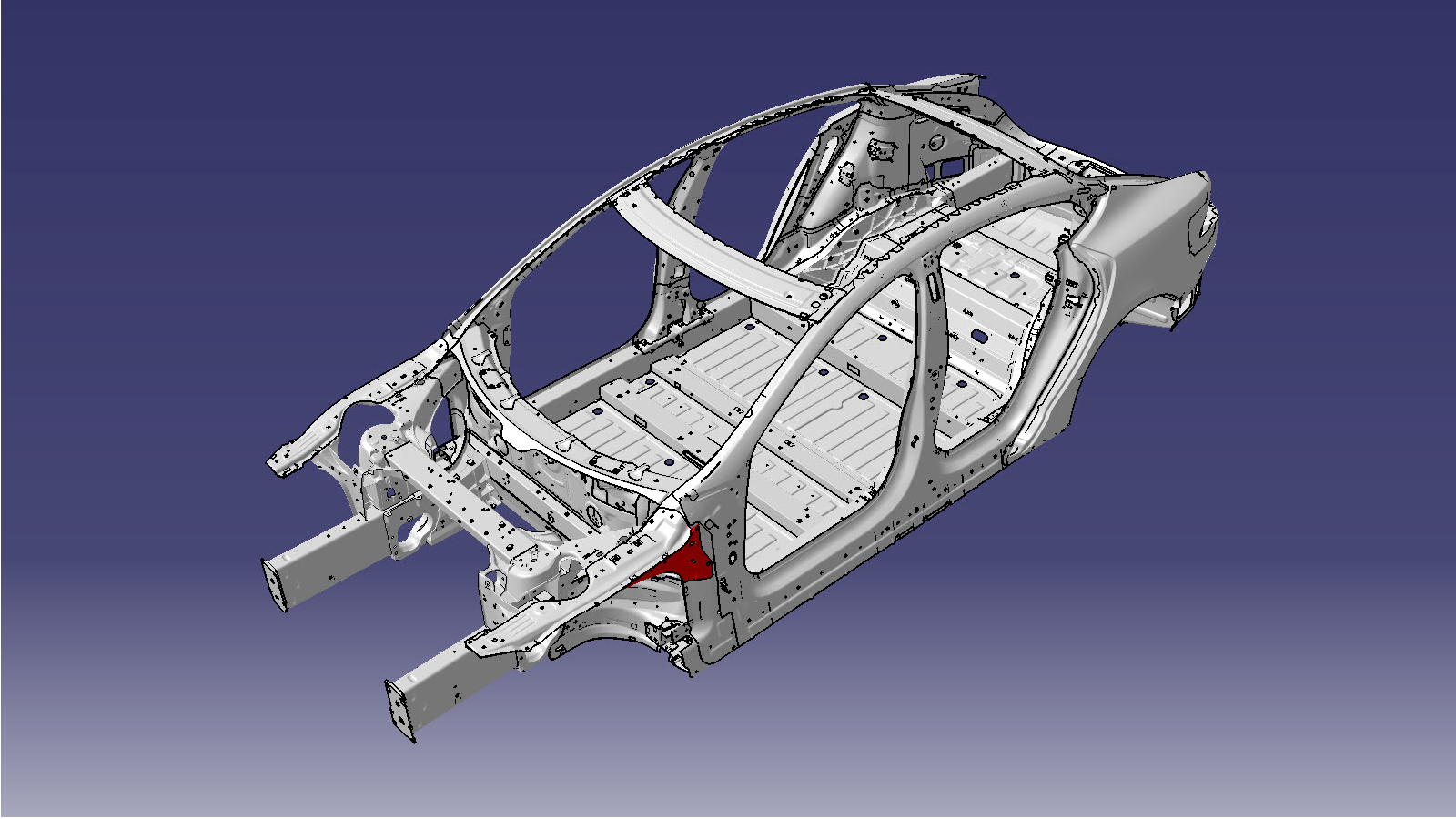

Os veículos construídos até 11 de outubro de 2016 eram originalmente fornecidos com um painel dianteiro e pilar B de 1.ª geração. O componente será substituído por um painel dianteiro e pilar B de 2.ª geração.
  1. Retire o Conjunto lateral superior.
  2. Retire o Conjunto lateral externo.
  3. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.

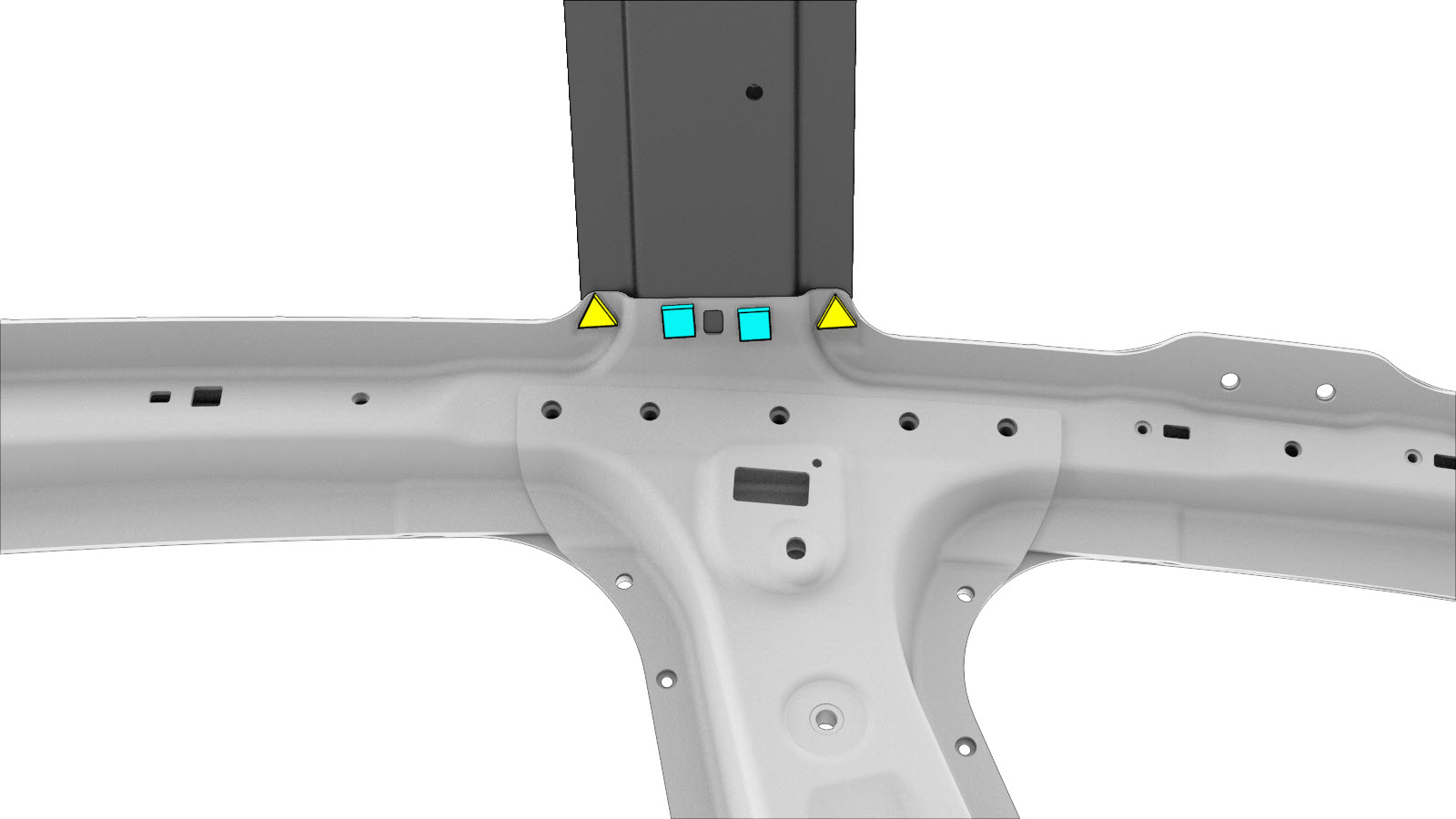

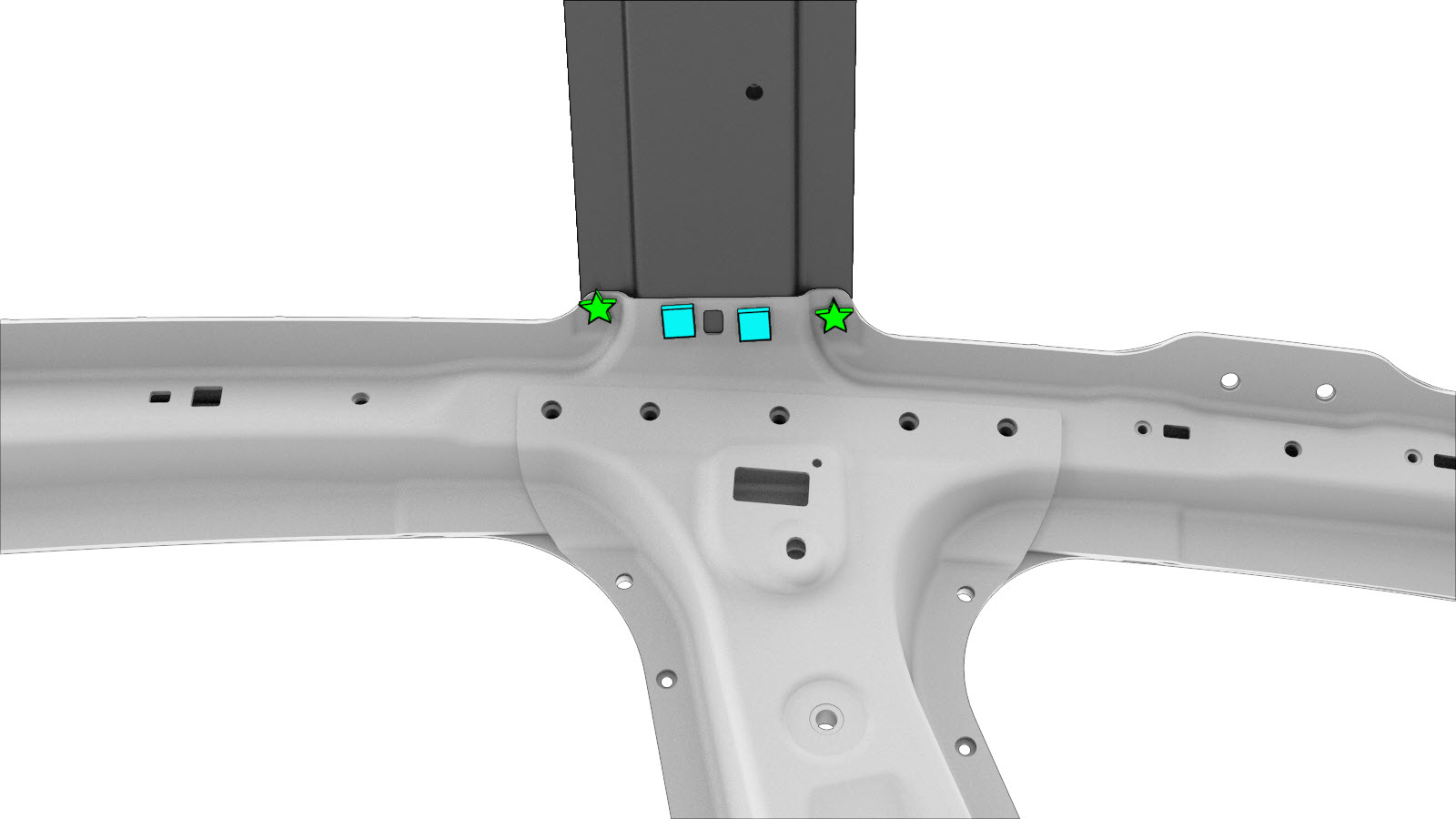

  4. Se o veículo tiver sido equipado com uma parte superior arqueada: Separe a parte superior arqueada.
    ou soldaduras por pontos de fábrica

    ou parafusos, cabeça sextavada

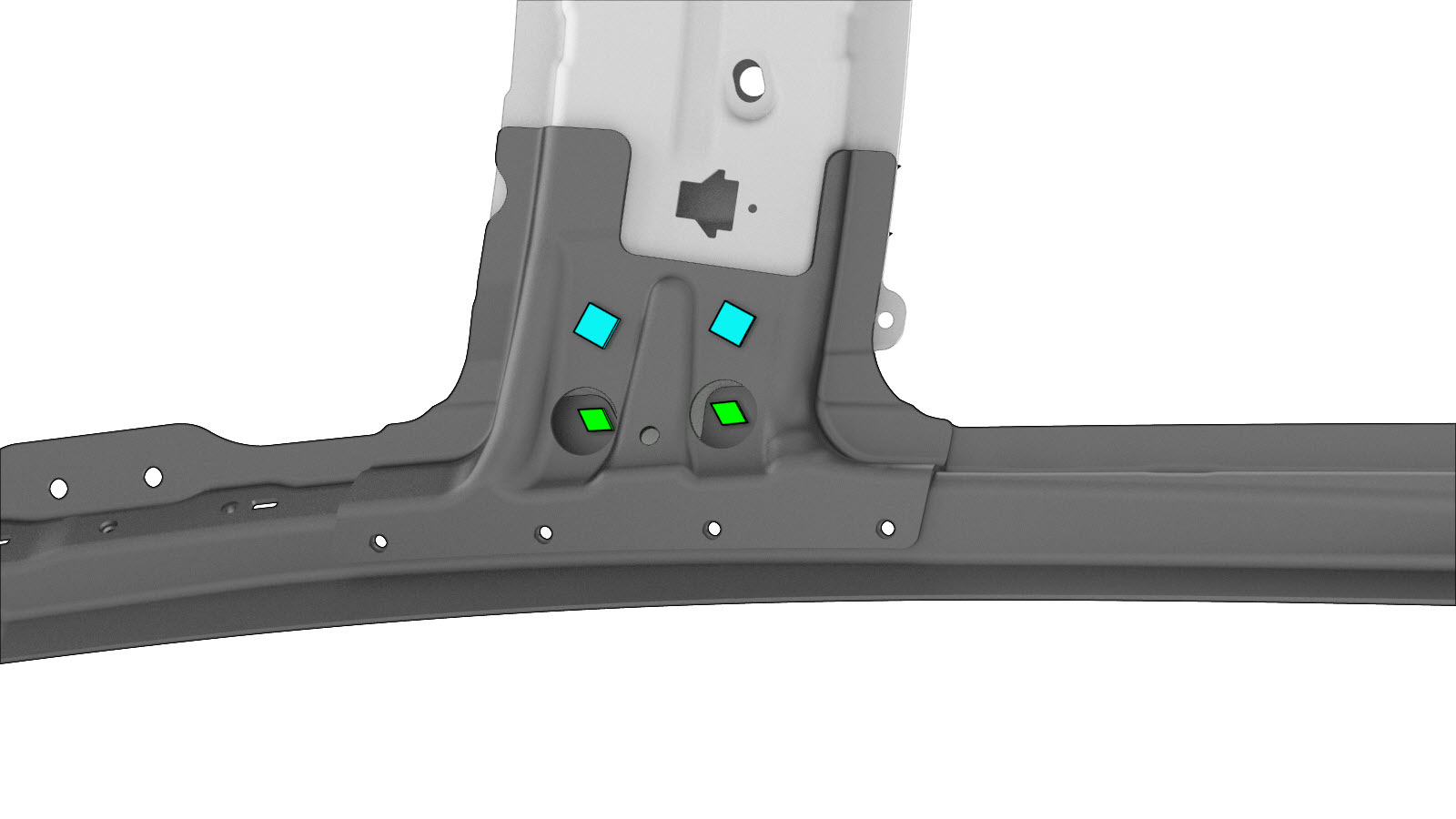

  5. Retire o Conjunto do pilar articulado.

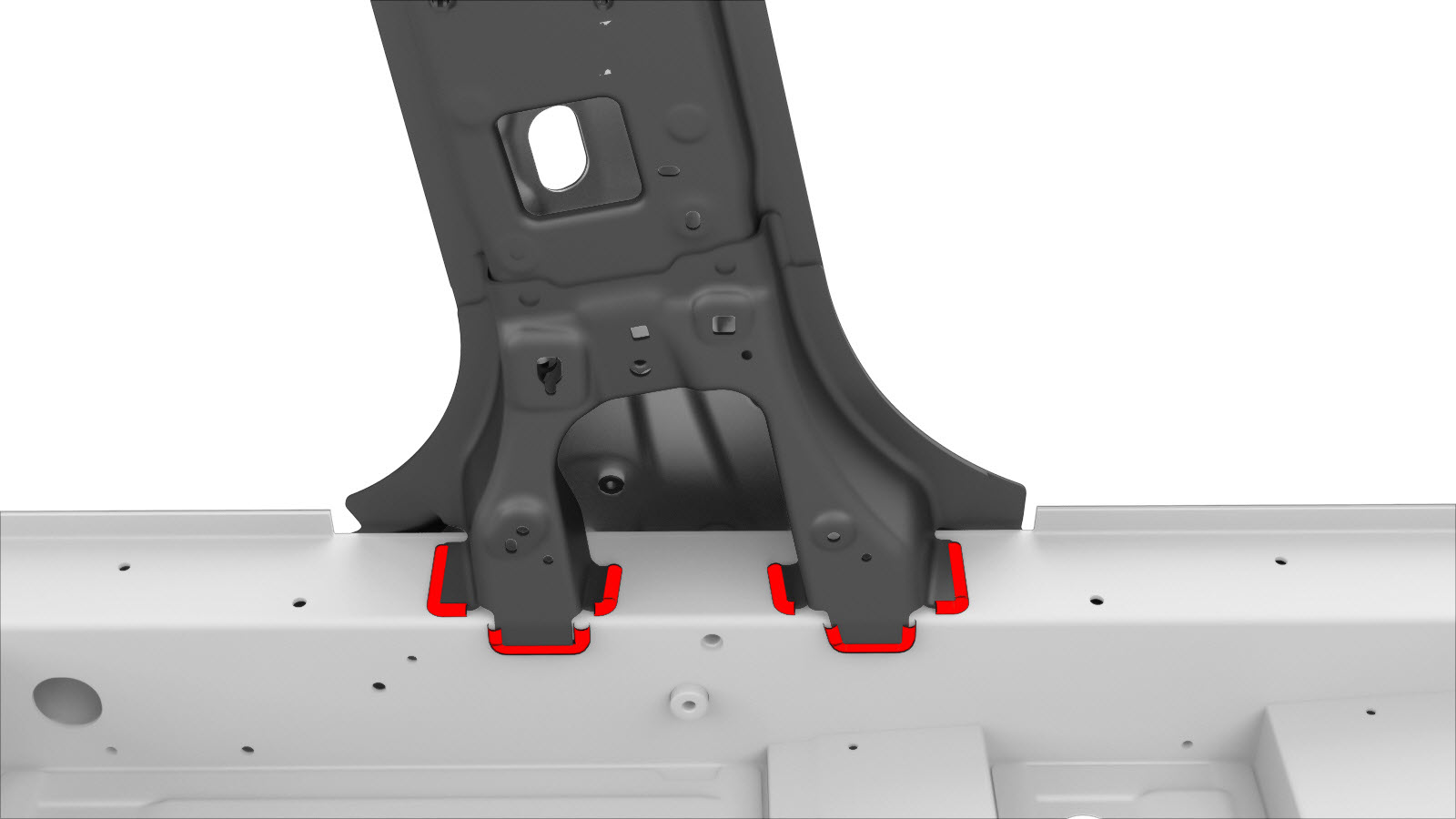

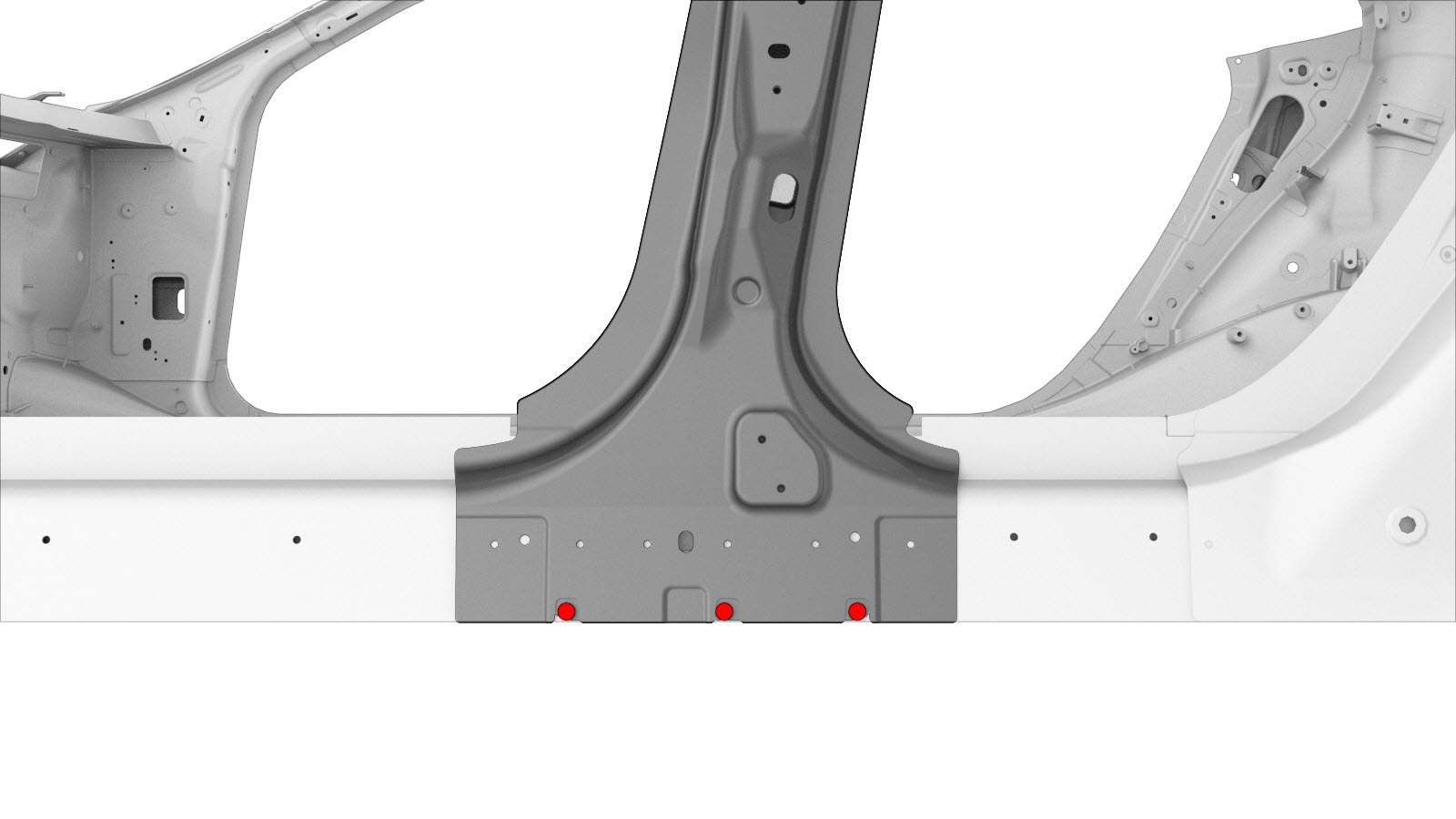

  6. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

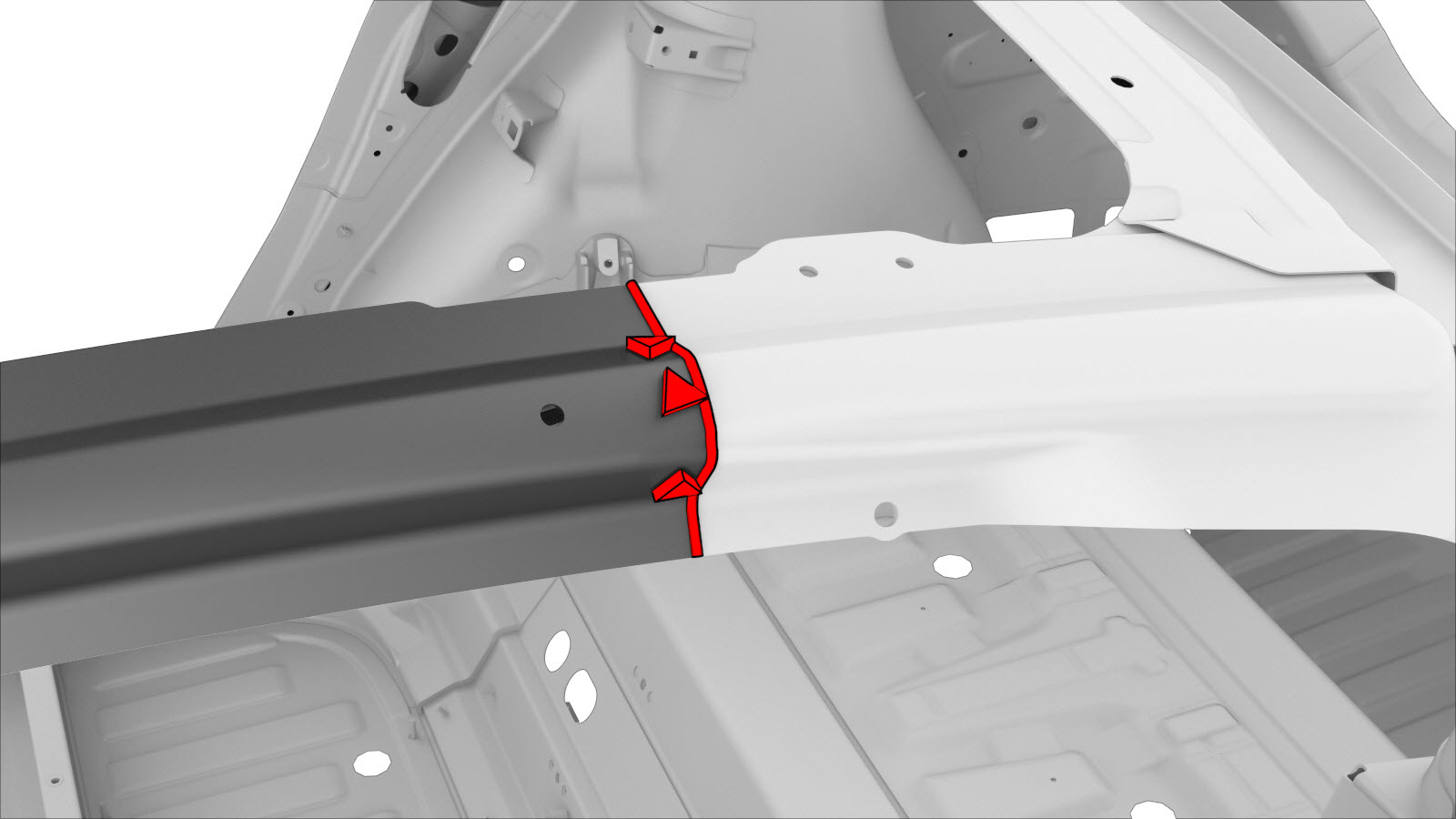

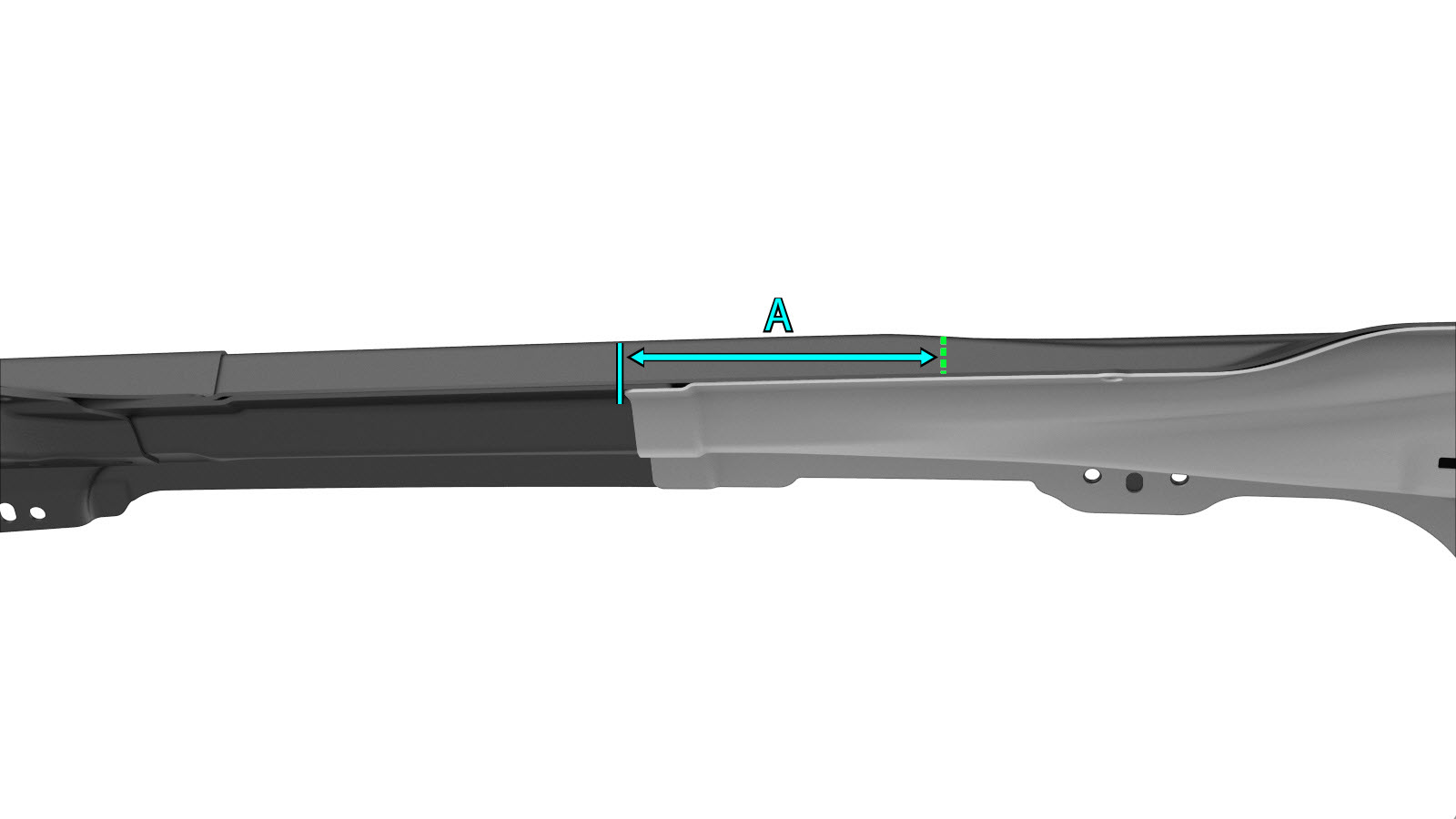

    Linha de corte

    Ponto/linha de referência

    • A = 160 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Ao remover a parte necessária da secção exterior da calha do tejadilho para expor as uniões subjacentes, não danifique a secção interior da calha do tejadilho ao cortar a secção exterior da calha do tejadilho.

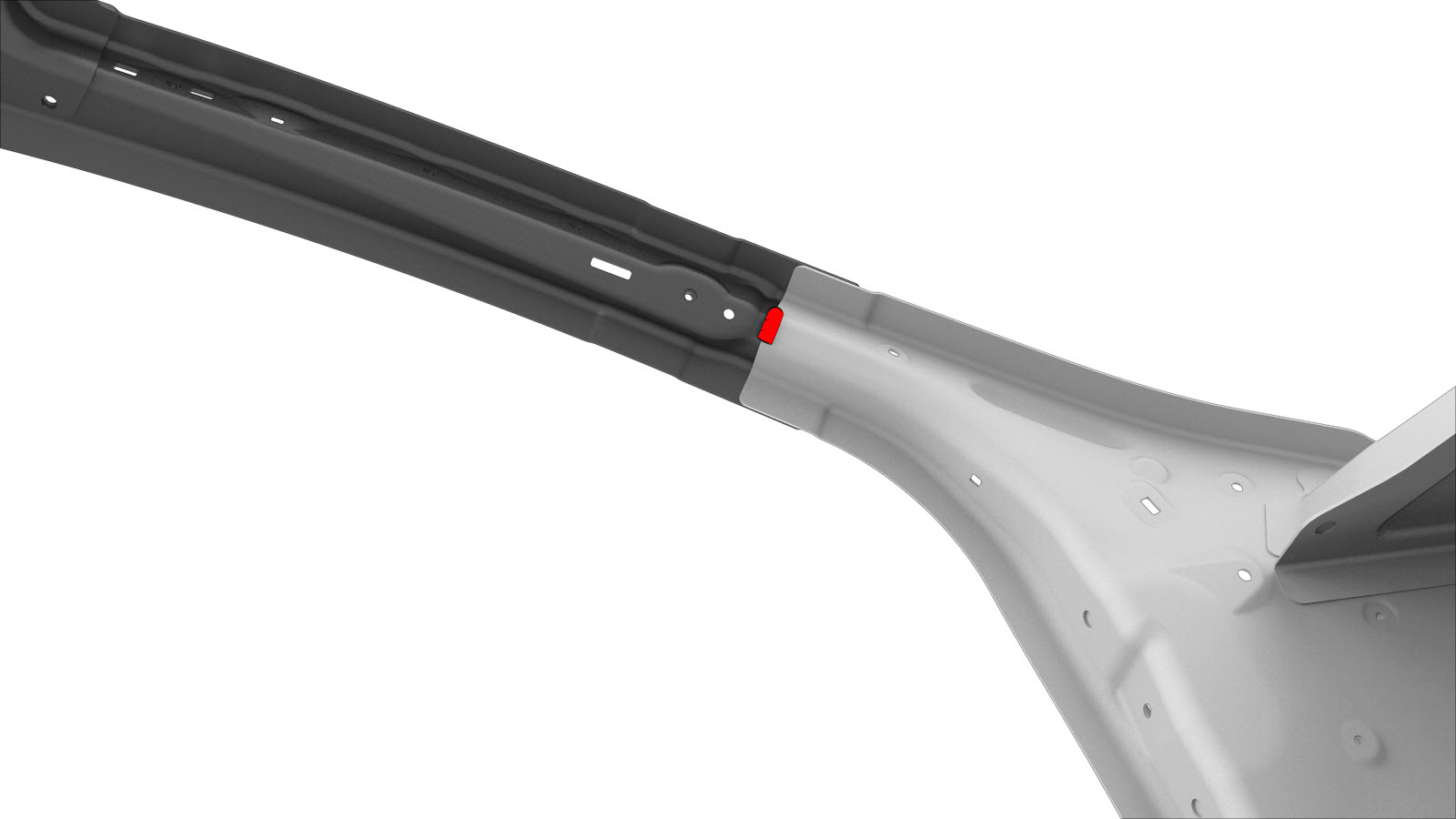

    Soldadura GMA

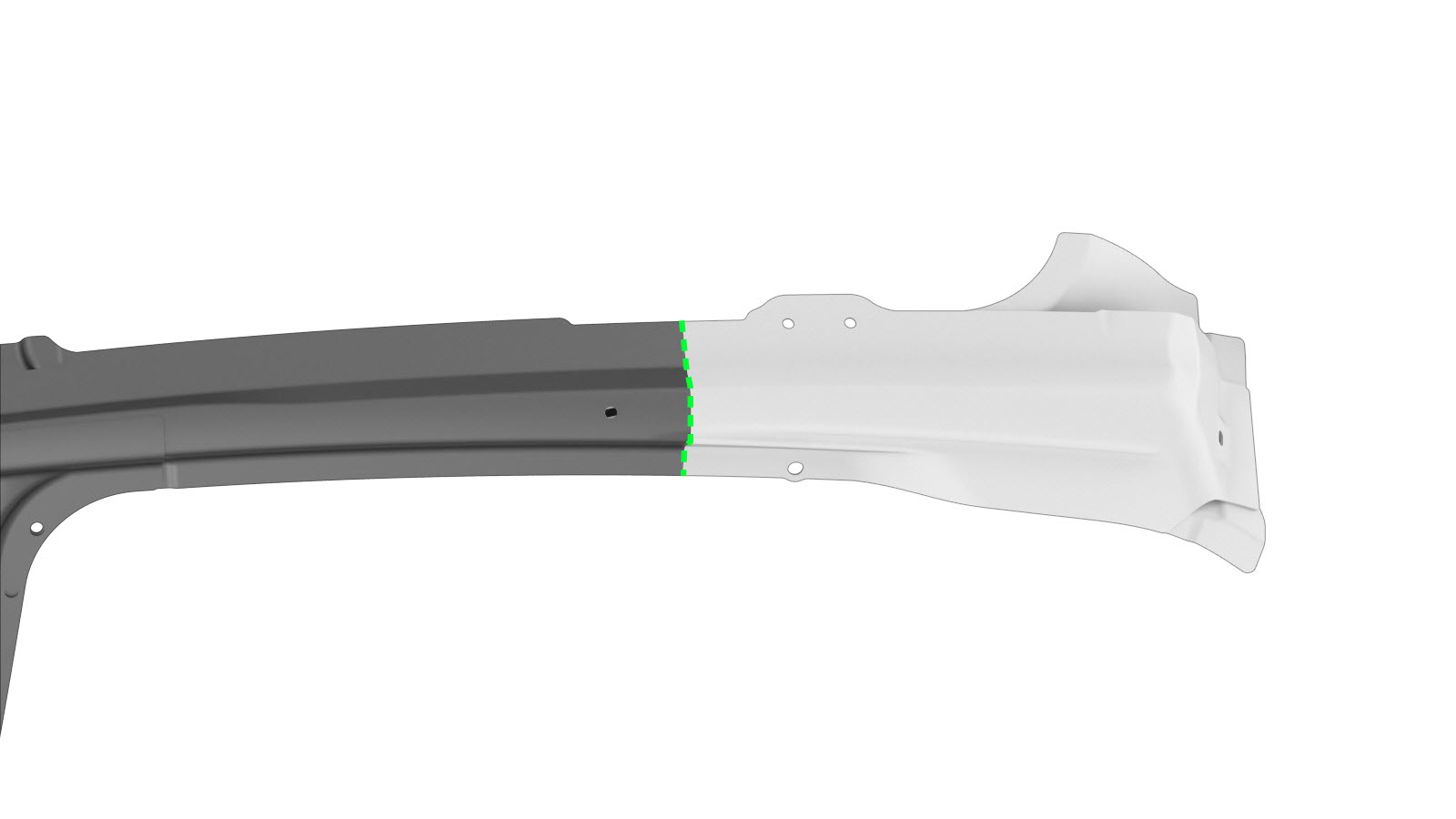

  7. Corte o novo ASSY - A / B PILLAR COMP conforme indicado abaixo para criar o novo componente.

    Linha de corte

    Ponto/linha de referência

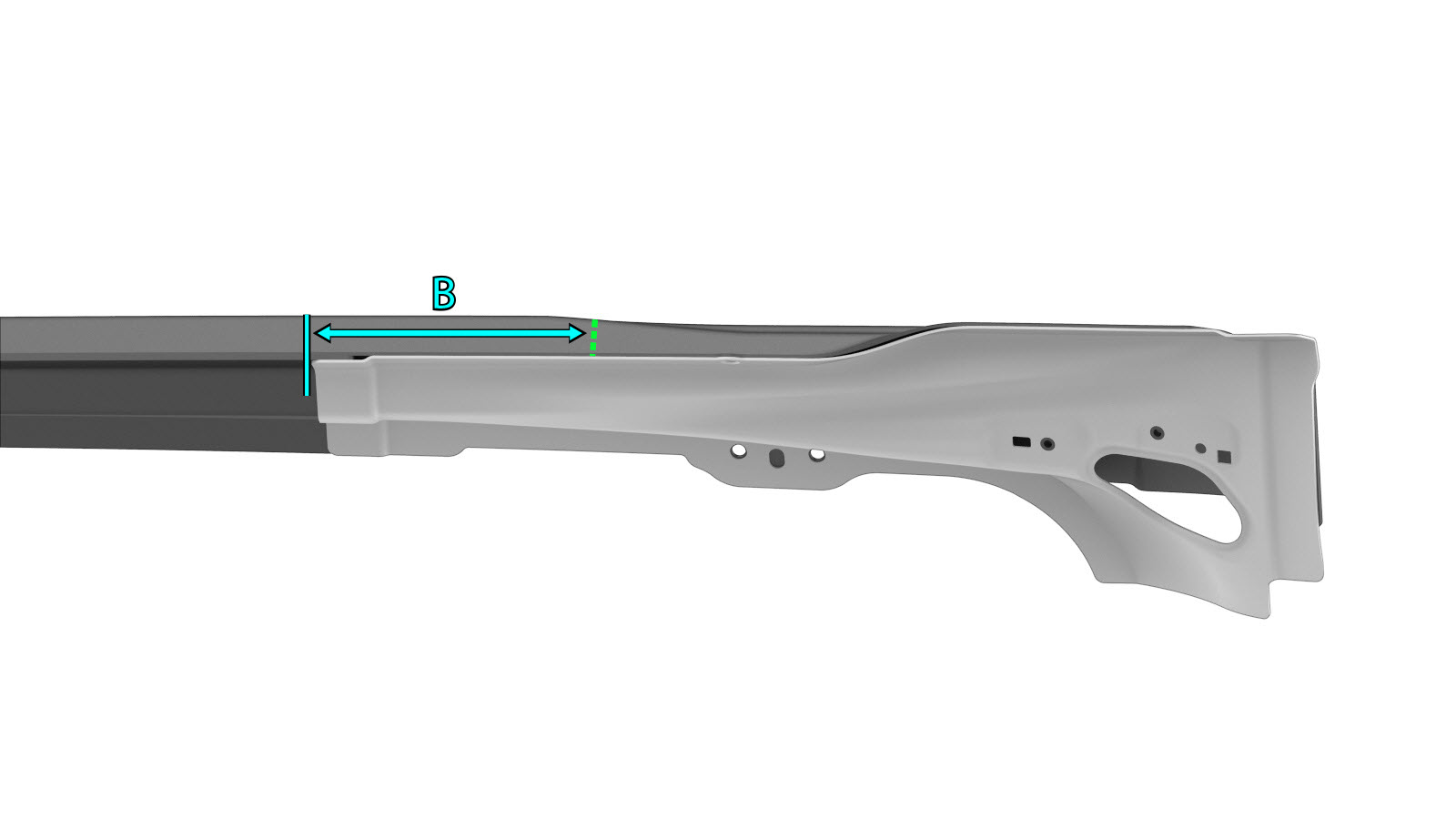

    • B = 163 mm.

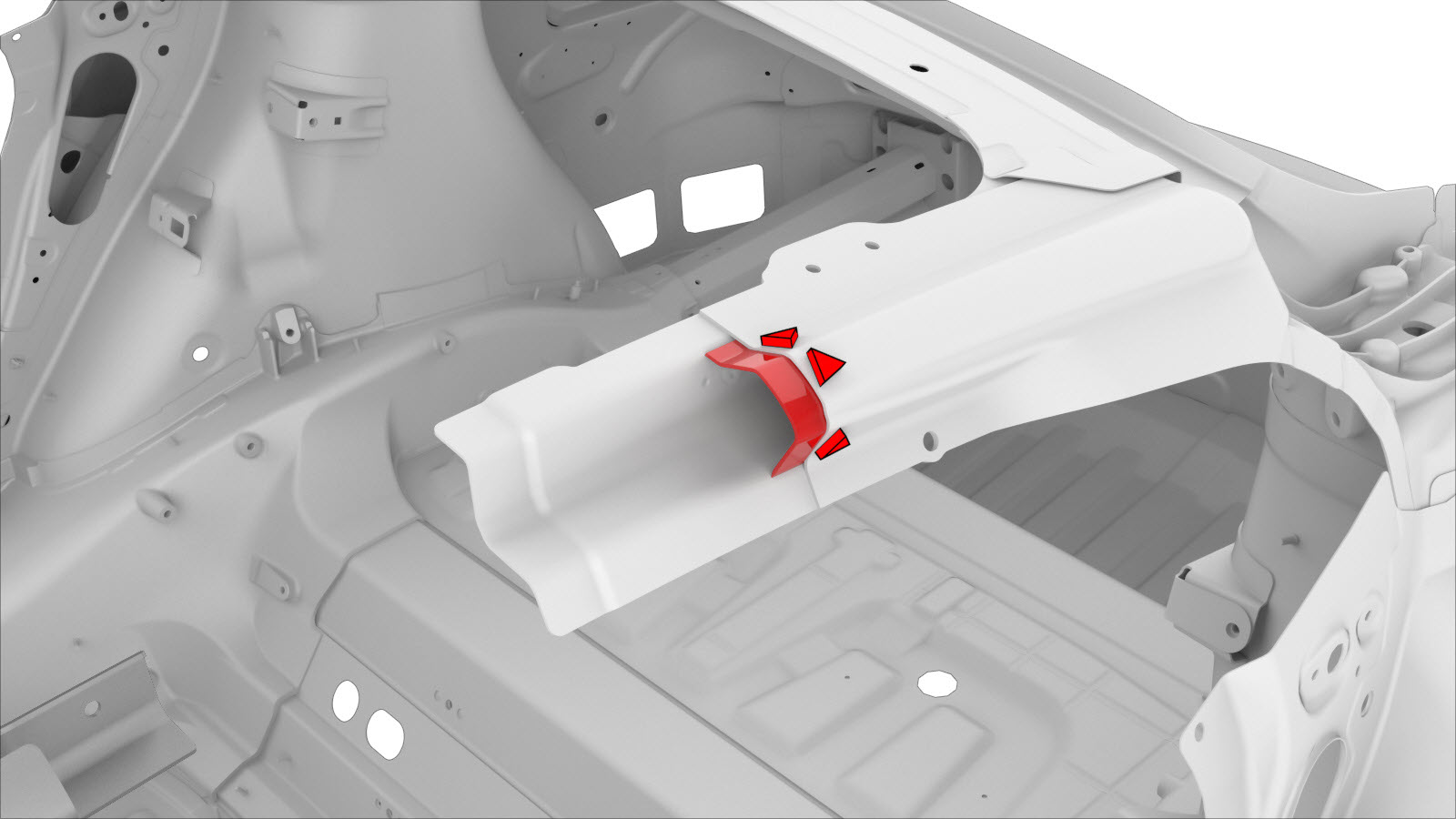

  8. Crie e instale a chapa de apoio.
    ou rebites de soldadura de alumínio

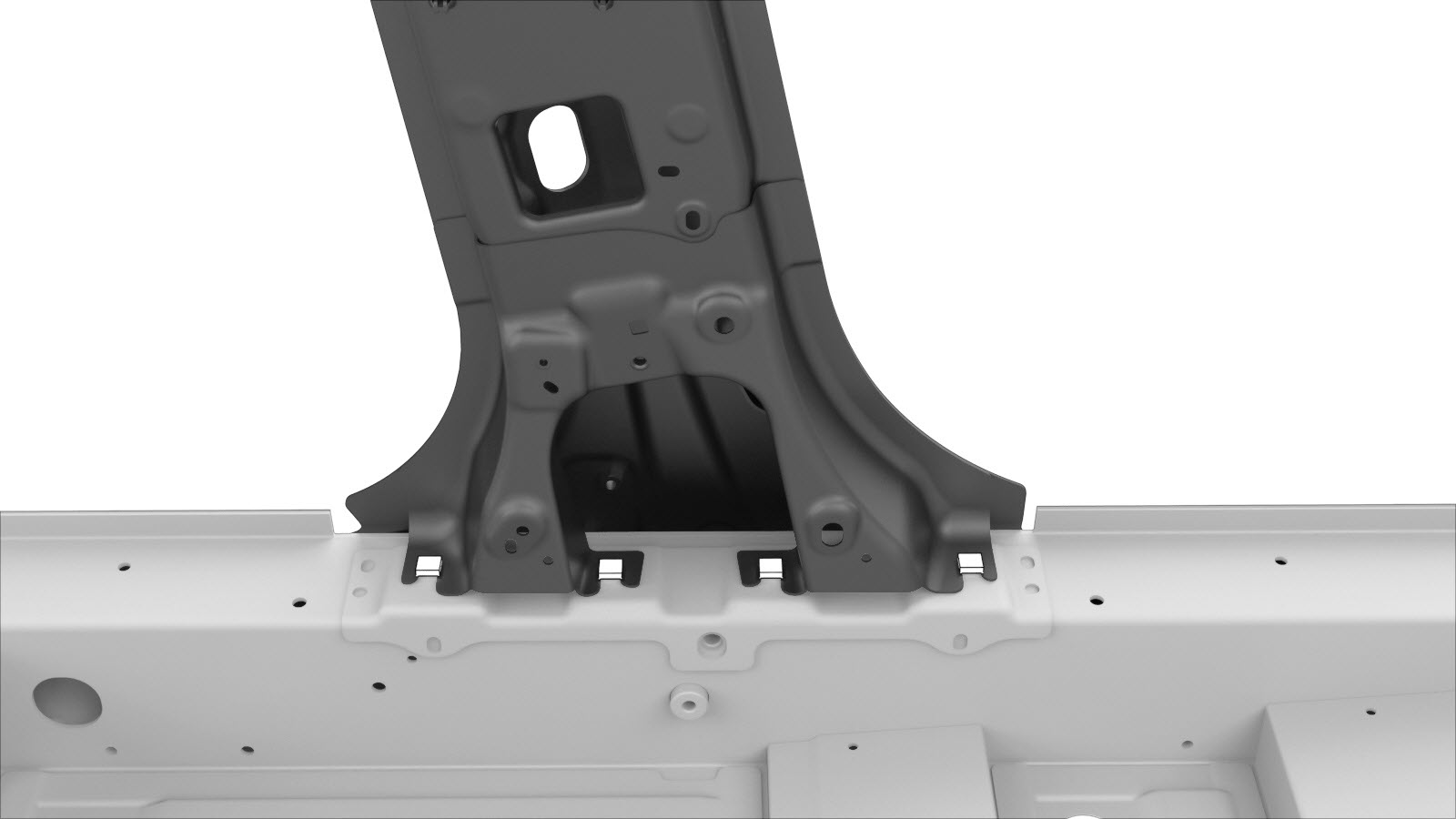

  9. Instalar Rampa da placa do pilar B

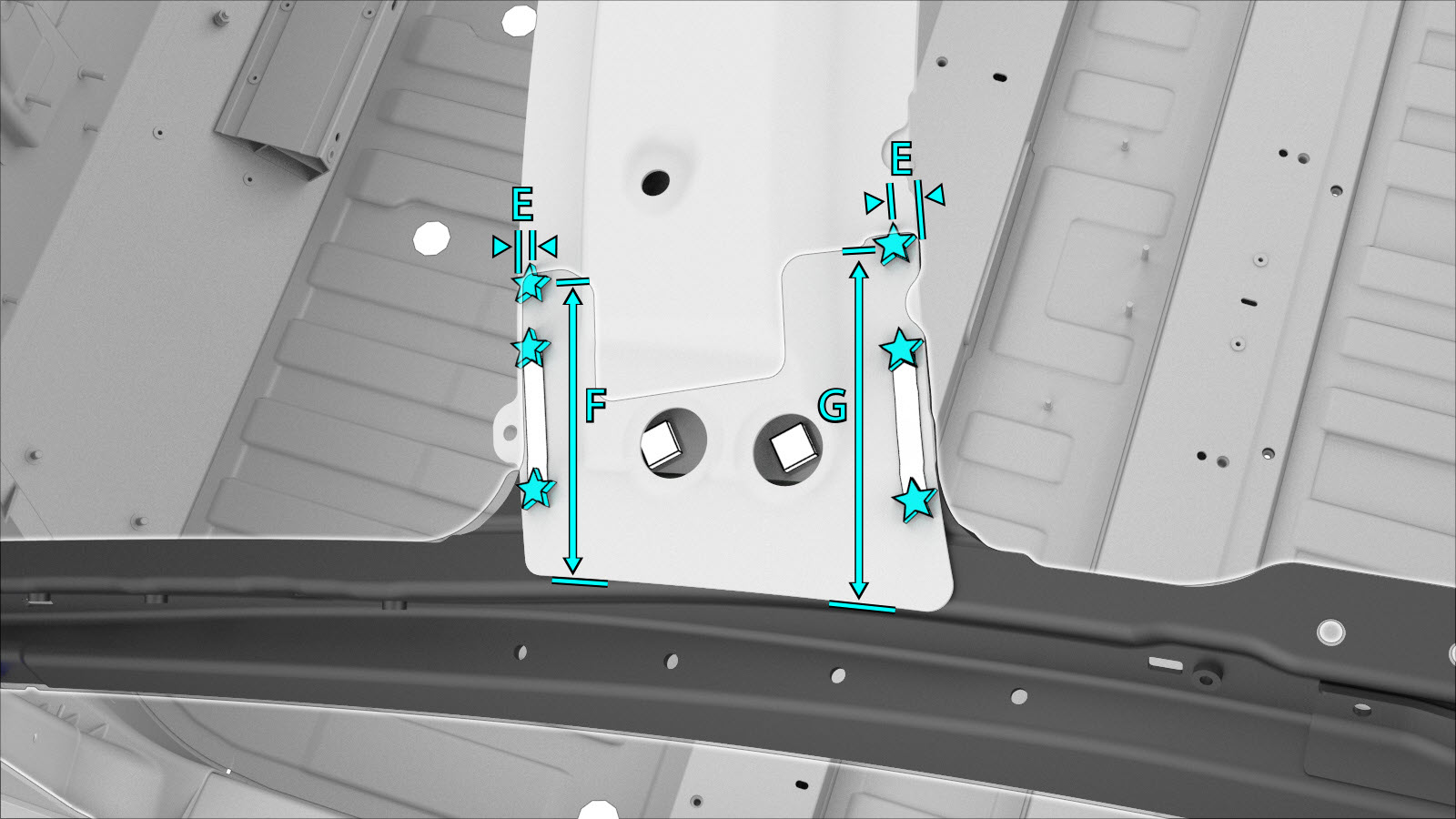

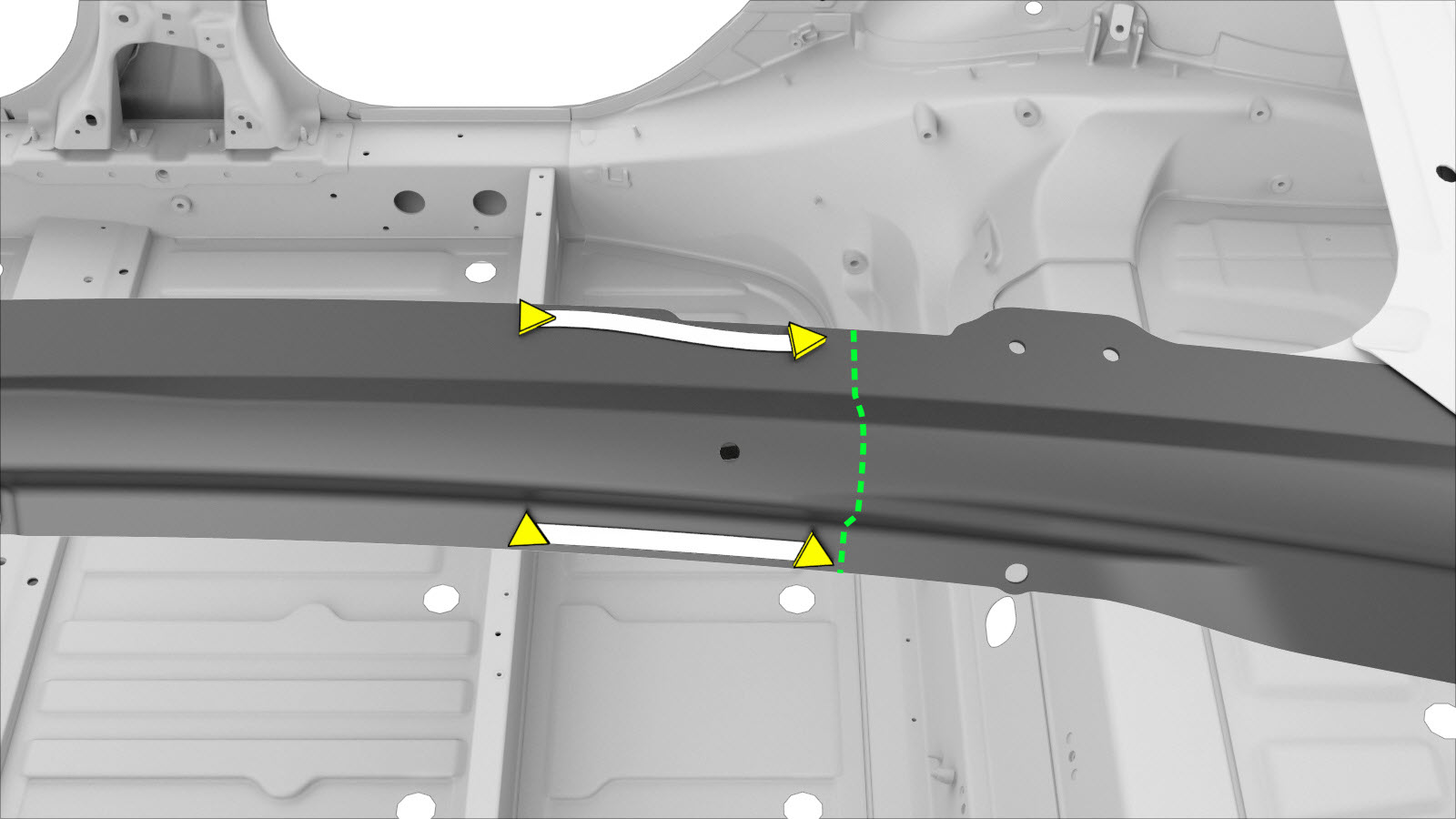

  10. Prepare a instalação.
    ou rebites estruturais, 6,5 mm, médios

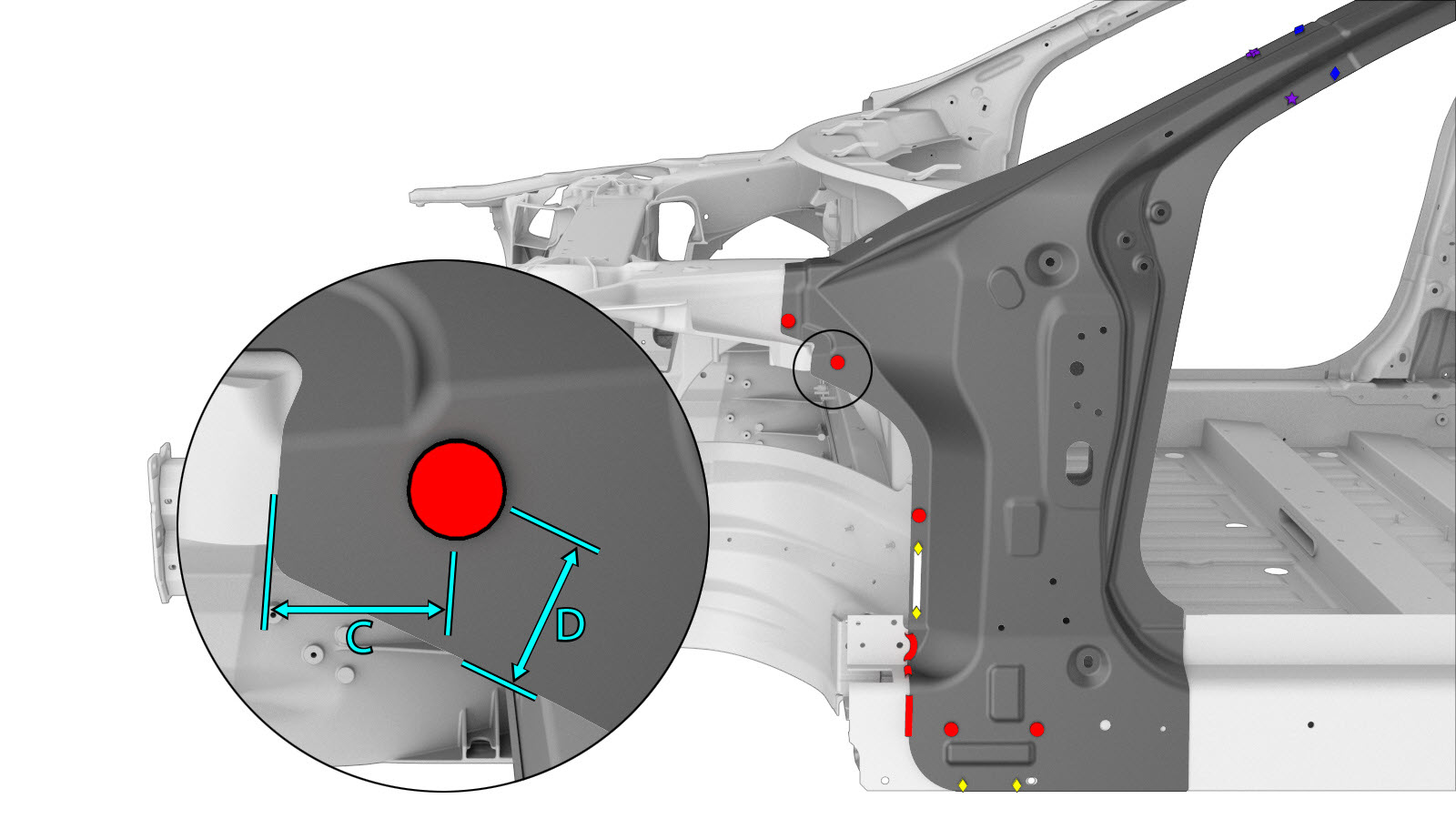

    • C = 34 mm.
    • D = 30 mm.
    • E = 8 mm.
    • F = 127 mm.
    • G = 145 mm.

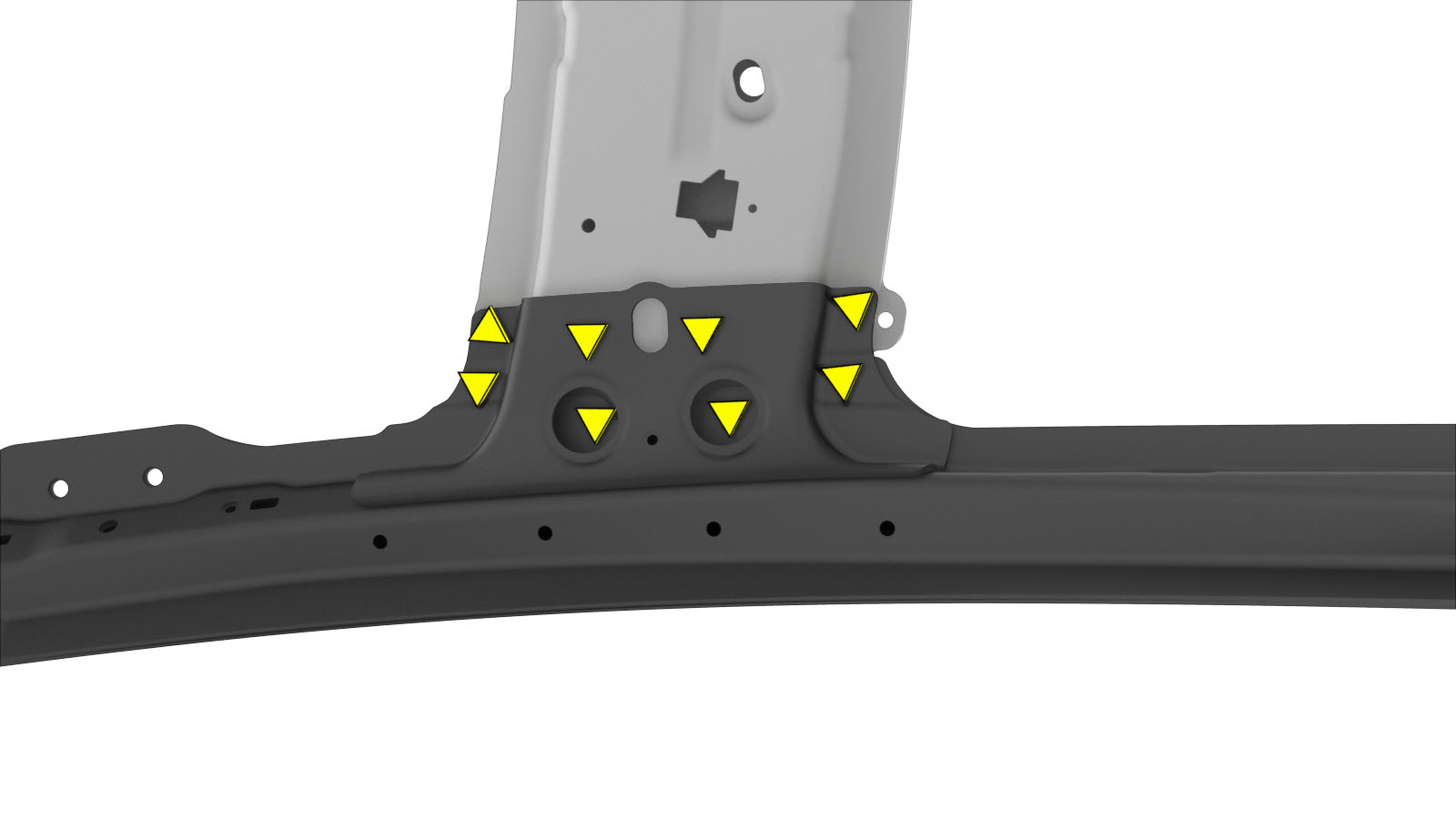

    ou rebites ocos, S58

    ou rebites ocos, S68

    ou SPRs5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: FM 090 2120.
    ou SPRs, 5x8
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: FM 090 2120.
    ou SPRs, 5x9
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: FM 090 2120.

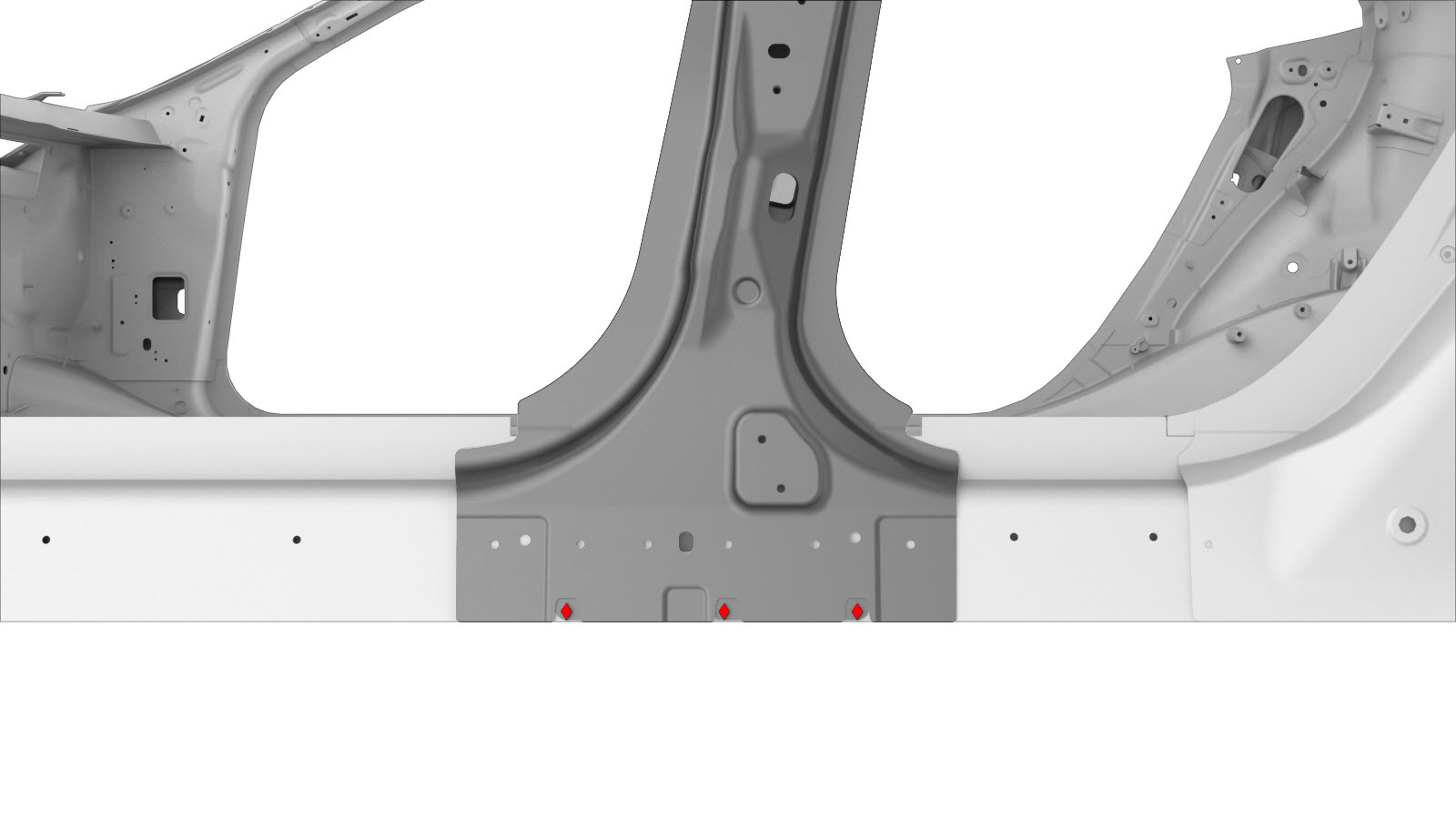

    ou parafusos, cabeça sextavada

    Porca

    ou rebites de soldadura de alumínio

    Soldadura GMA

  11. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

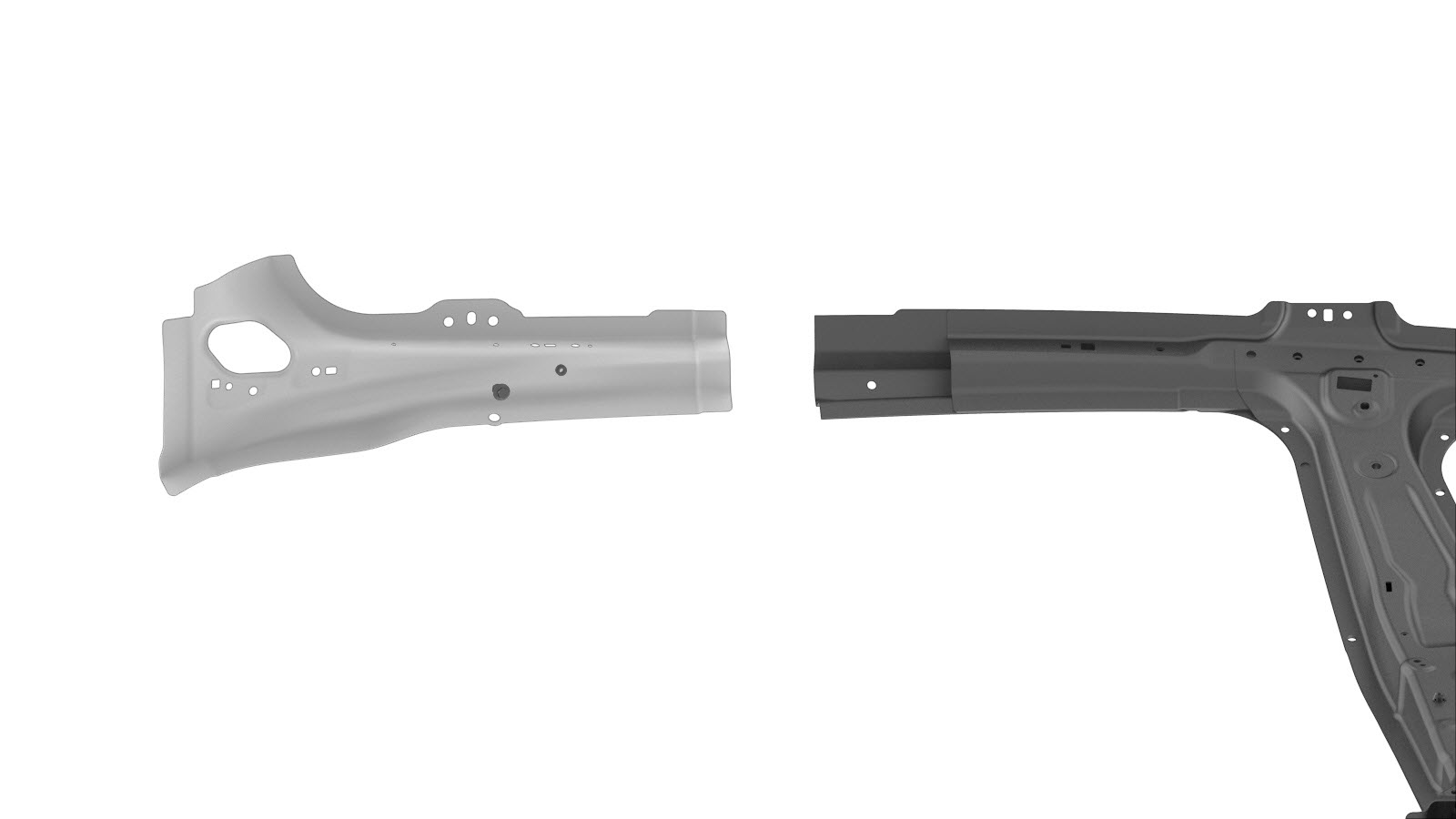

  12. Instale o novo componente ou componentes.
    Aperte as porcas e os parafusos a 25 Nm.

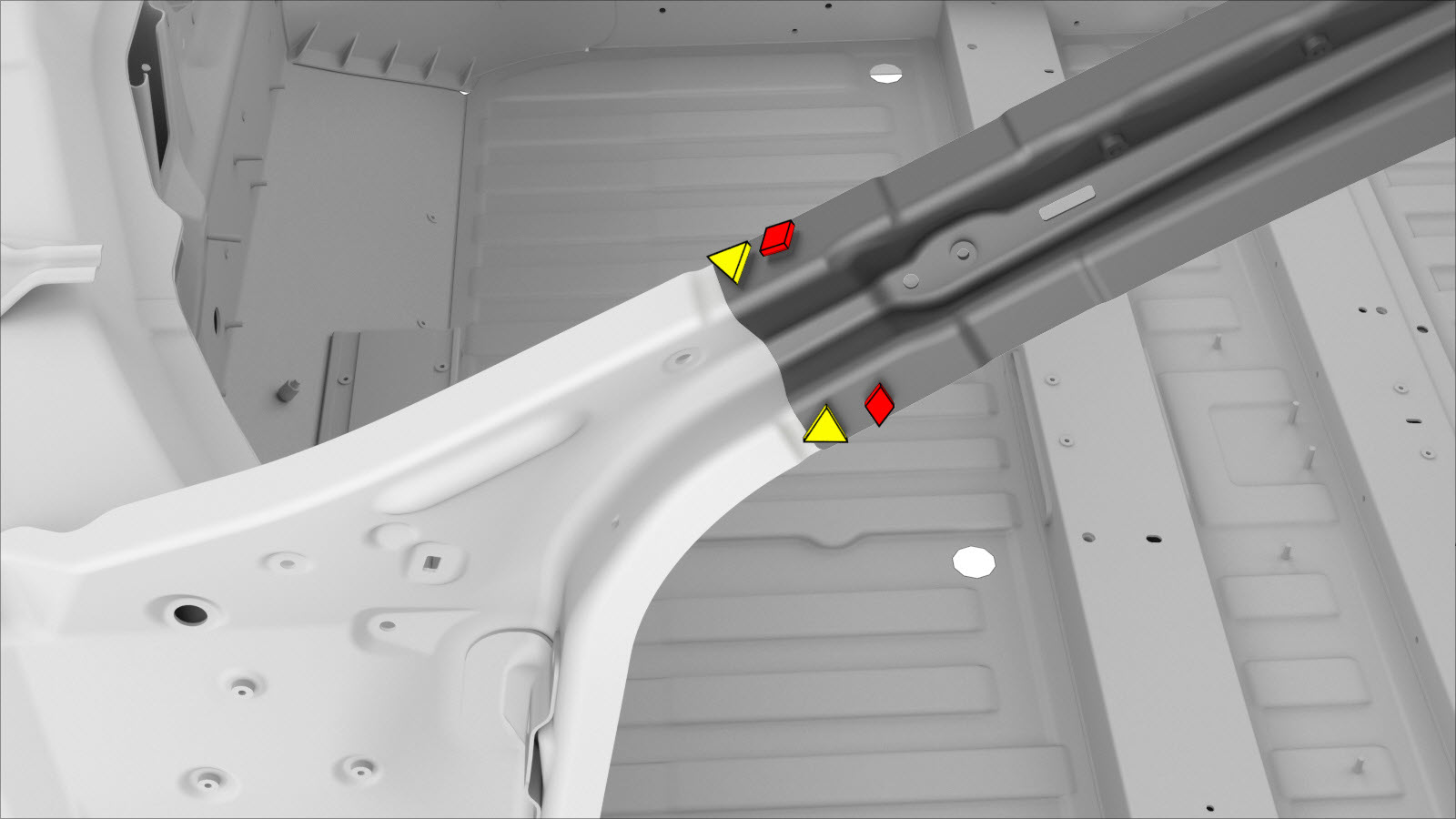

  13. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  14. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.

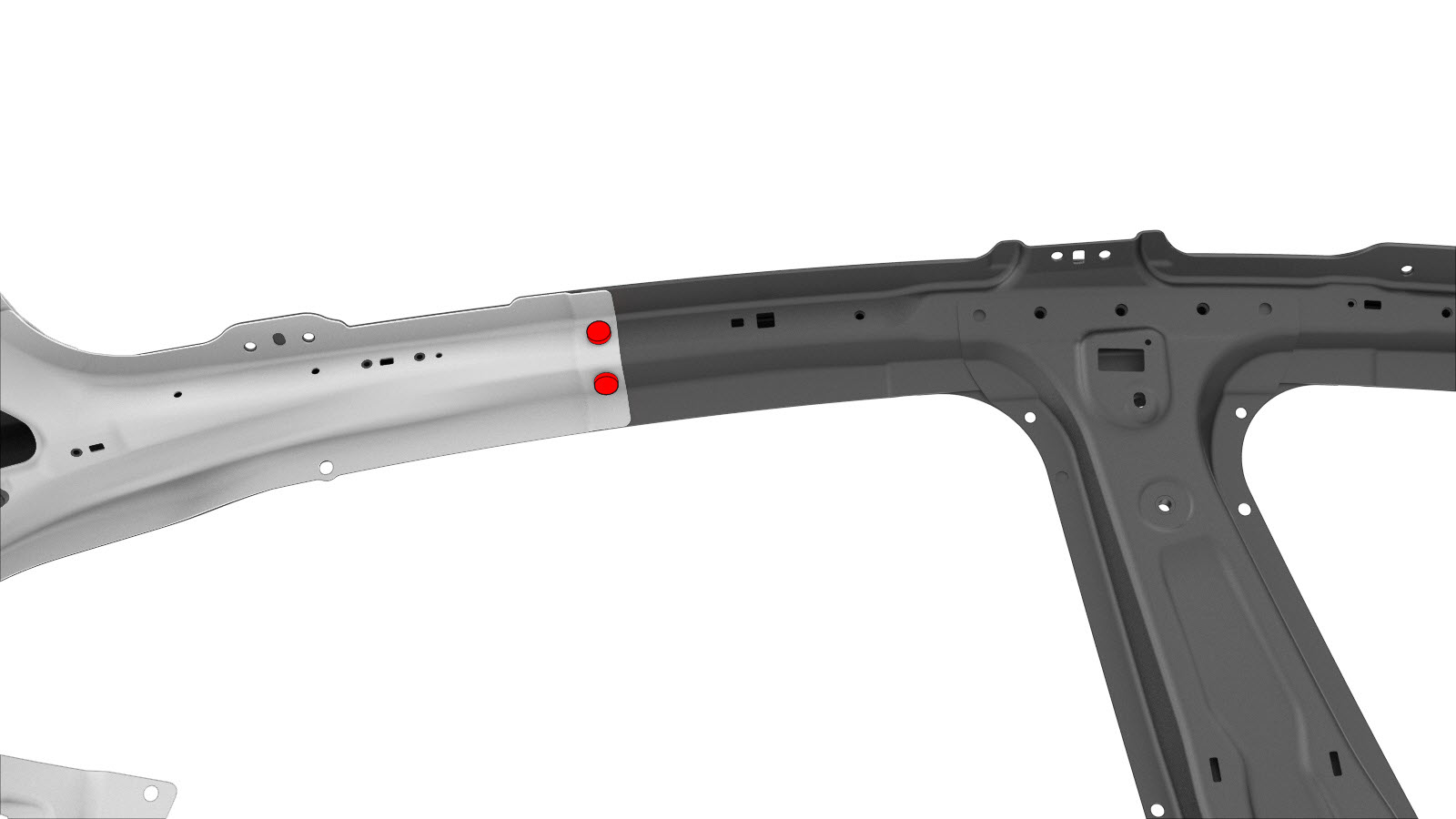

  15. Se o veículo tiver sido equipado com uma parte superior arqueada: Fixe a parte superior arqueada.
    ou rebites ocos, S38 Parafuso, cabeça sextavada

    Aperte os parafusos a 10 Nm.

  16. Instale o item Conjunto lateral externo.
  17. Instale o Conjunto lateral superior.
  18. Realize quaisquer operações pós-reparação necessárias.
