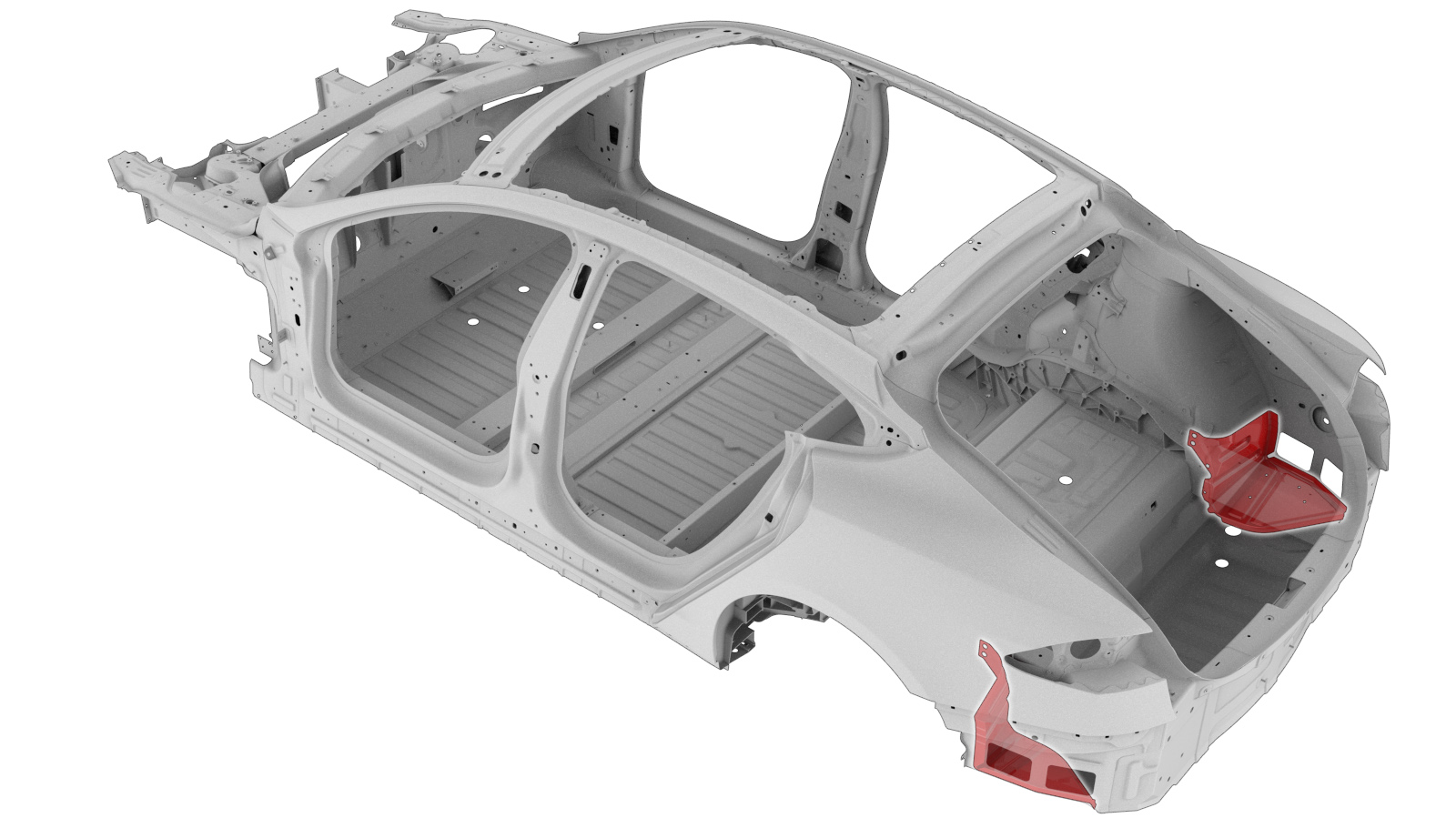

Conjunto da calha traseira da carroçaria (veículos construídos depois de 5 de novembro de 2014)
Código de correção:
10101817202
10101822402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

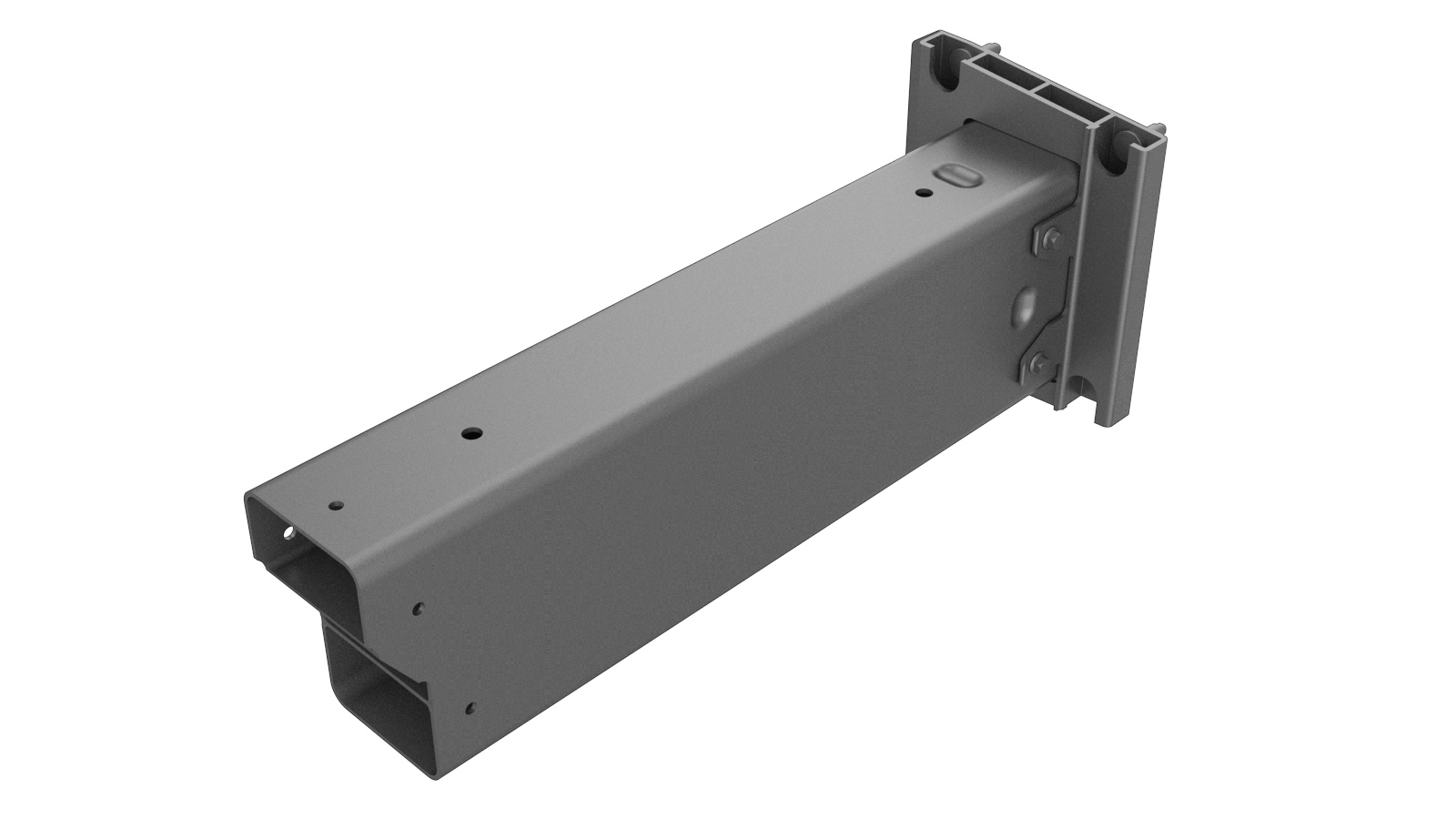

| 1 | REAR MEMBER RAIL ASSEMBLY (conjunto da calha traseira da carroçaria) | |
| 5 | Rebite estrutural, 6,5 mm, médio |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Conjunto do painel traseiro.
-
Retire o item Extensão do piso da bagageira traseira (veículos construídos depois de 5 de novembro de 2014).
-

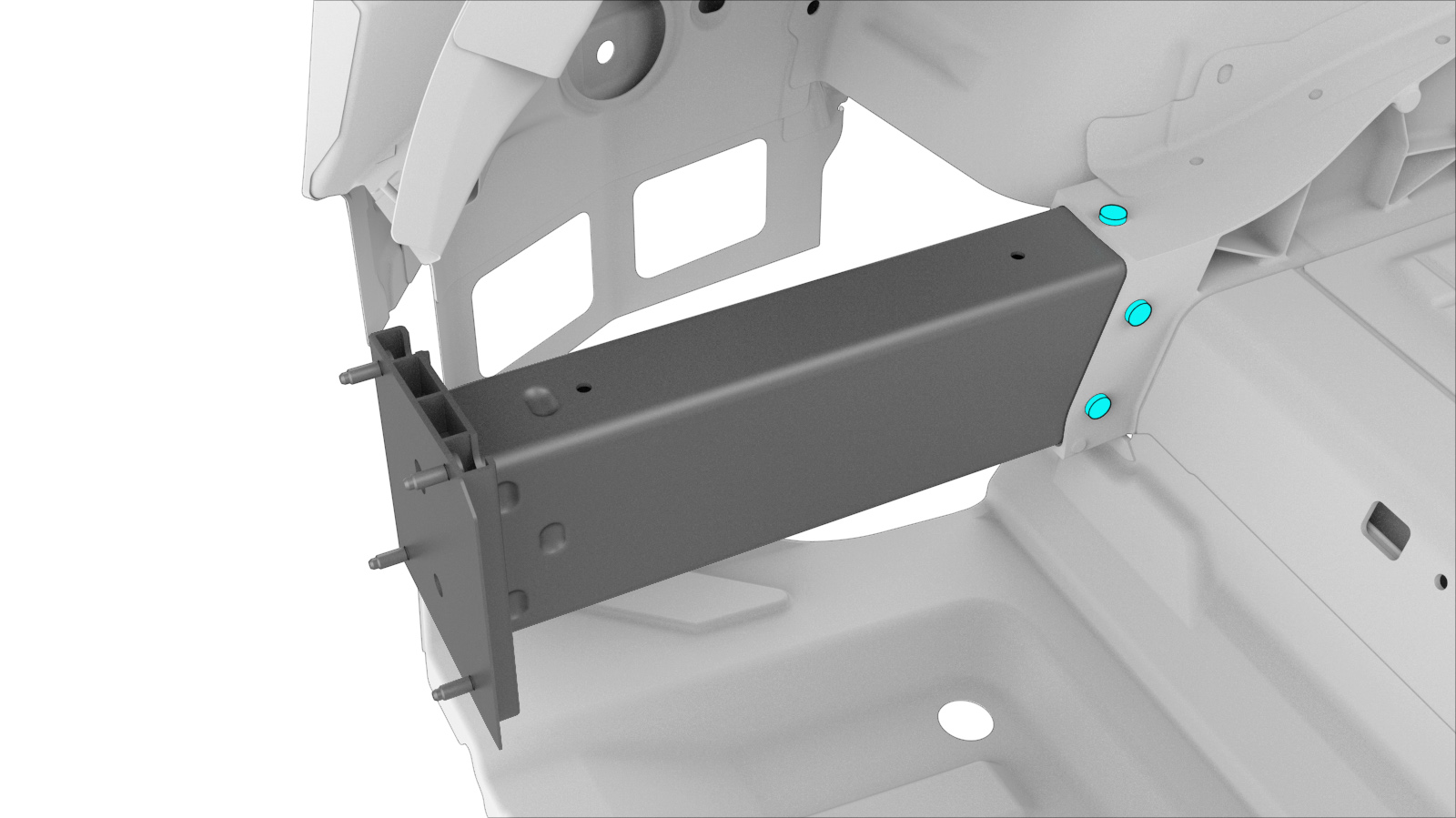

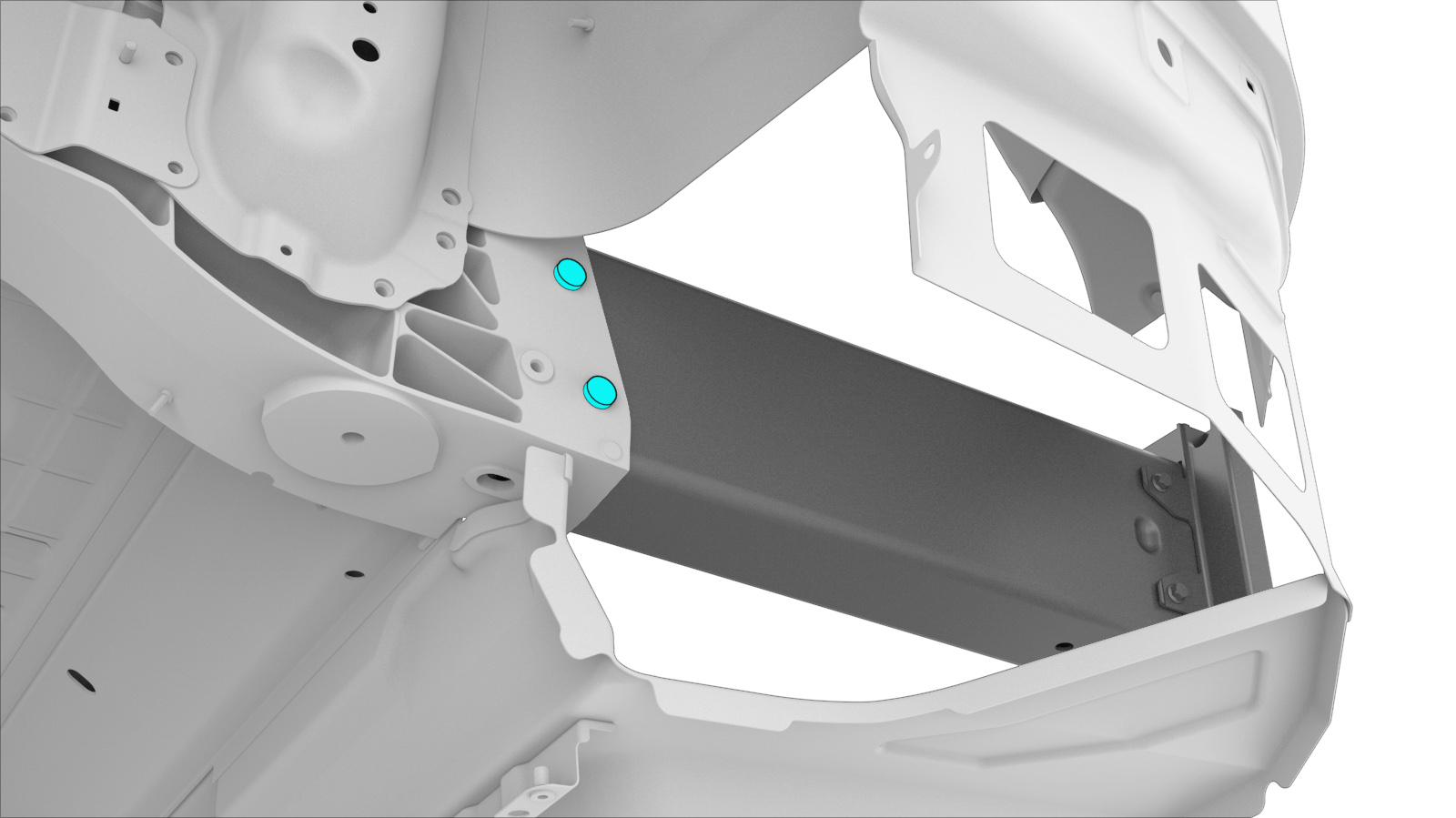

Remova o componente original.
ou rebites estruturais de fábrica
-
Prepare a instalação.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

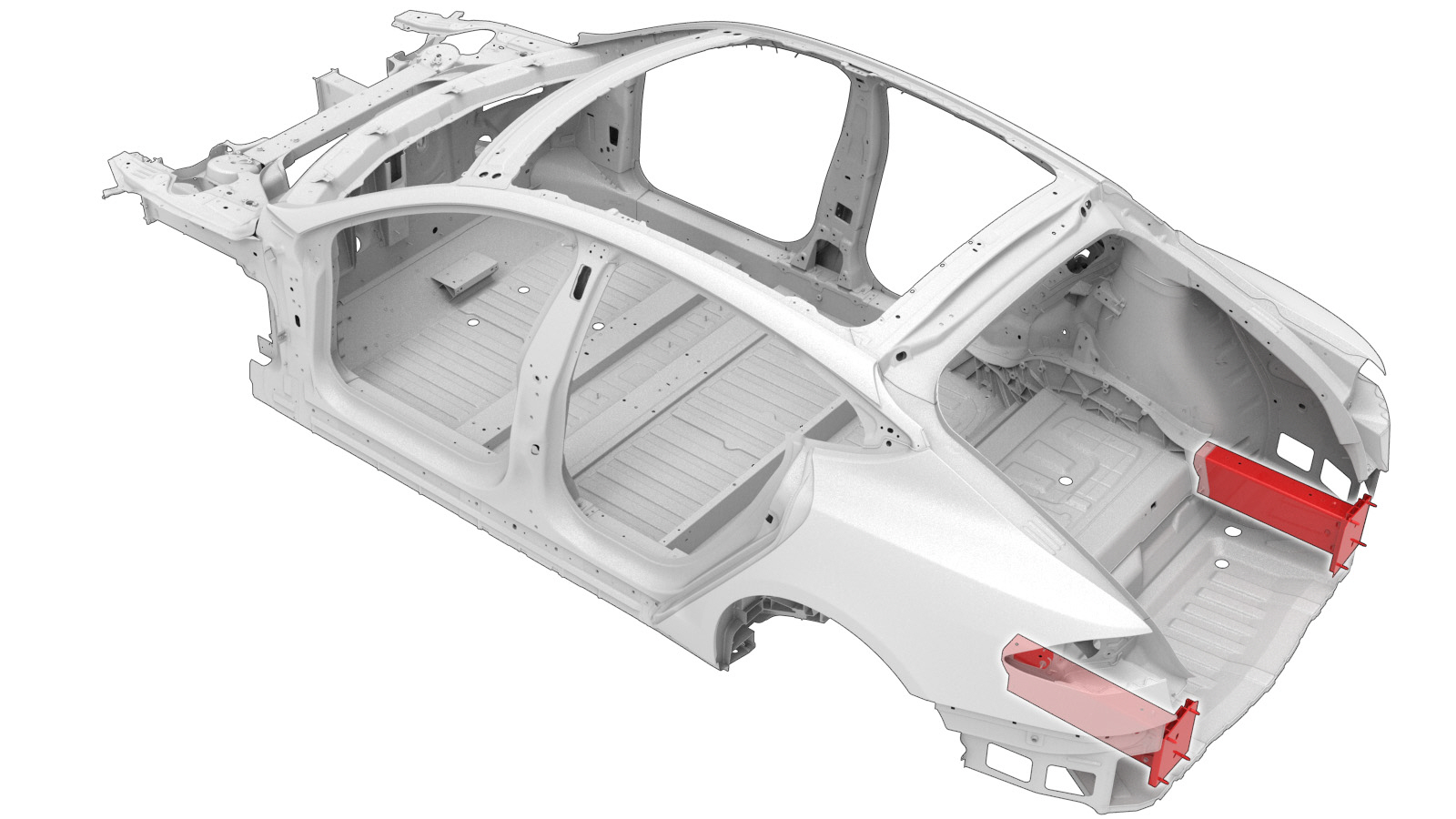

- Instale o novo componente ou componentes.
-
Instale o item Extensão do piso da bagageira traseira (veículos construídos depois de 5 de novembro de 2014).
-
Instale o item Conjunto do painel traseiro.
- Realize quaisquer operações pós-reparação necessárias.
